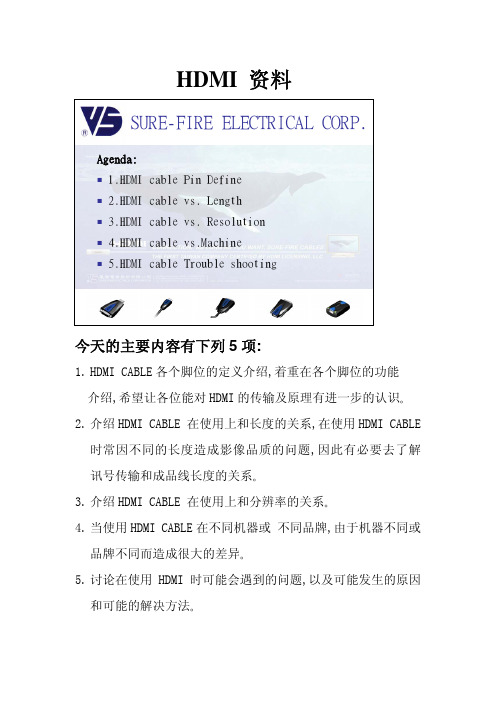

HDMI 资料Agenda:1.HDMI cable Pin Define2.HDMI cable vs. Length3.HDMI cable vs. Resolution4.HDMI cable vs.Machine5.HDMI cable Trouble shooting今天的主要内容有下列5项:1. HDMI CABLE各个脚位的定义介绍,着重在各个脚位的功能介绍,希望让各位能对HDMI的传输及原理有进一步的认识｡2. 介绍HDMI CABLE 在使用上和长度的关系,在使用HDMI CABLE时常因不同的长度造成影像品质的问题,因此有必要去了解讯号传输和成品线长度的关系｡3. 介绍HDMI CABLE 在使用上和分辨率的关系｡4. 当使用HDMI CABLE在不同机器或 不同品牌,由于机器不同或品牌不同而造成很大的差异｡5. 讨论在使用HDMI时可能会遇到的问题,以及可能发生的原因和可能的解决方法｡1.HDMI cable Pin Define:PIN Signal Assignment PIN Signal Assignment 1TMDS Data2+ 2TMDS Data2 Shield3TMDS Data2-4TMDS Data1+5TMDS Data1 Shield 6TMDS Data1-7TMDS Data0+ 8TMDS Data0 Shield9TMDS Data0-10TMDS Clock+11TMDS Clock Shield 12TMDS Clock-13CEC 14Reserved (N.C. on device) 15SCL 16SDA17DDC/CEC Ground 18+5V Power19Hot Plug Detect High Frequency Low FrequencyHDMI成品线的PIN脚总共有19PIN,其中定义可大致分成两个群组,其中上面黄色的部份是高频,而下面蓝色部份是低频部份｡其中高频部份主要是负责影像及声音资料的传输,分为:红,蓝,绿,及时钟讯号(CLOCK)共四对,由于高频讯号是以diferential的方式传输,因此毎一种颜色有三个PIN脚,如 TMDS Data2是传红色讯号,其中2+是differential的正讯号,2-是differential的负讯号,2 shield是这一对的地(ground),其它对亦相同,另外低频部份是负责使用时source(DVD) 和 display (TV)之间的沟通,稍后会作详细的介绍，而整个HDMI成品线的结构可说是由低频的脚位负责source(DVD) 和 display (TV)之间的沟通,确认source(DVD) 和 display (TV)之间没有问题后source(DVD)再从高频的脚位分别发送出红,蓝,绿的影像及声音1.HDMI cable Pin Define:High Frequency:TMDS Data 0 Blue and Packet HeaderTMDS Data 1 Green and AudioTMDS Data 2 Red and AudioTMDS ClockDVDTV HDMI cable assemblyHDMI成品线的PIN脚的高频部份中的TMDS Data0是传输蓝色及资料封包,TMDS Data1是传输绿色及声音,TMDS Data2是传输红色资料及声音,clock是负责时钟讯号｡三种颜色在display(TV)上再合成完整的影像,而这个影像传输的资料量及速度和TV 的分辨率成正比｡1.HDMI cable Pin Define:Low Frequency:CEC : Consumer Electronics ControlSCL :Display Data Channel (DDC) -> SCLSDA :Display Data Channel (DDC) -> SDA 5V : Power 5VGND: GroundHPD: Hot Plug DetectTV DDCHDMI成品线中低频部份的的脚位的定义及功能如下:(1)CEC:Consumer Electronics Control消费性电子控制,是用来让使用者可透过一个摇控器来控制所有透过HDMI相连的电子设备,例如一台DVD连接一台HDMI扩大机再连接一台HDMI电视, 如果有CEC时使用者只要用DVD的摇控器Power on 则三台设备会一起Power on而不需分别Power on三台,增加使用的便利性｡(2) SCL,SDA:这两支脚位是用来让source(DVD) 和 display (TV)作沟通,在电视内部都有一个记忆体,内部存放了有关这台电视所支持的分辨率,例如:720P 或1080P,如果source(DVD)不知道 目前所连接的电视所支持的电视分辨率是多少时,source(DVD) 就不知道要放送出什么分辨率的讯号,因此在一开始source(DVD)会透过这两支脚位去读取电视所支持的分辨率,当source(DVD) 知道后source(DVD) 才放送出符合电视分辨率的影像画面｡其中SCL是时钟(CLOCK)脚位,SDA是资料脚位｡(3)+5V:HDMI的这一支脚位是由source(DVD) 提供+5V的电压给display (TV)端,其主要的用意是要避免source(DVD)在开机时而display (TV)没有开机或根本没有插电时, source(DVD)透过SCL, SDA脚位去读取电视的内存时而电视没电而读不到,因此由source(DVD) 来供电,这一脚位平常是用不到的｡(4)GND:这一支脚位是+5V的地线(Ground) ｡(5)HPD:Hot plug detect这一支脚位在display (TV)端是高电位(大约是+5V),当用HDMI连接source(DVD)和 display (TV)时,source(DVD)会侦测这一支脚是高电位或低电位,去确认是否有连到电视或已拔除,来决定发送讯号或不发送讯号｡2.HDMI cable vs. Length:5m10mNetwork Analyzer : Signal strength1.5m100%10 %1 %线材在使用时是用来传输讯号的,而当讯号在线材中传输时会因为衰减的关系而使得讯号减弱,再加上线材的衰减除了和线材的品质有关外,在实际应用上和长度有绝对的关系,也就是不论线材的品质好与坏讯号的衰减都会随着线材的长度增长而衰减变大讯号变弱｡如这三个图是网络分析仪的图形(网络分析仪是用来测试高频的测试仪器,可说是用来测试讯号的强度的仪器,可用来测试各种不同频率的衰减)如图一是用网络分析仪测试一条1.5M 的HDMI 线材,在图的左边是低频的部份,往右则是高频的部份,所以最右边是最高频的衰减最大｡图形最上面是讯号强度没有衰减(100%),往下则讯号变小,图中往下第四格的讯号是原来的10%,第八格只有原来的1%而已,另外两张则分别是5米和10米的衰减图形｡由这三个图形可看出讯号的衰减和长度呈现绝对的比例,10米的线材衰减是5米的两倍,因此长线材的讯号被衰减得很弱使得在使用上常常会出问题｡现在我们用现场的Denon DVD 和 Panasonic PDP播放720P 的影片,首先透过一条15米的HDMI线材,影像是ok的,接着换成一条22米长的hdmi线材,影面会跳动且有噪声｡这就是线材的长度已经太长,使得讯号太弱了。
raiser卡pin脚定义
raiser卡pin脚定义Raiser卡是一种常用于电子设备中的接口卡，它具有多个pin脚用于连接其他设备，实现信号传输和控制功能。
pin脚的定义与连接方式对于设备的正常工作至关重要。
在电子设备中，通常会用到各种接口卡来实现不同的功能。
Raiser 卡就是其中之一，它常用于连接主板与其他设备，如显卡、网卡、声卡等。
Raiser卡上的pin脚定义了不同的功能，通过正确连接和设置，可以让这些设备正常工作。
我们来看一下Raiser卡的pin脚定义。
通常，Raiser卡上的pin脚可以分为不同的类型，包括电源、数据、信号和地线等。
电源pin 脚用于提供电源给连接的设备，确保其正常工作。
数据pin脚用于传输数据信号，如显卡与显示器之间的图像数据传输。
信号pin脚用于传递各种信号，如声音信号、网络信号等。
地线则起到连接电路的作用，确保信号传输的稳定性和可靠性。
不同的pin脚在连接方式和定义上有所区别。
例如，电源pin脚通常会有不同的电压和电流要求，需要根据连接设备的需求进行正确设置。
数据pin脚则需要根据数据传输标准进行连接，如HDMI、VGA、USB等。
信号pin脚也有不同的定义，如音频输入输出、网线连接等。
地线则需要与其他设备的地线进行连接，确保信号传输的稳定性。
在实际使用中，正确连接和设置pin脚是非常重要的。
如果连接错误或设置不当，可能会导致设备无法正常工作，甚至损坏设备。
因此，在连接Raiser卡之前，我们需要仔细查看设备的说明书，了解每个pin脚的定义和要求。
同时，还需要注意连接的顺序和方式，确保pin脚能够正确插入和固定。
除了正确连接和设置pin脚外，我们还需要注意一些相关的问题。
例如，不要随意拔插pin脚，以免损坏设备或引起电路短路。
同时，还需要保持pin脚的清洁和干燥，避免接触不良或腐蚀现象。
此外，还需要注意pin脚的数量和类型，确保选择适合的Raiser卡来满足设备的需求。
Raiser卡的pin脚定义了连接设备的方式和功能，正确连接和设置pin脚对于设备的正常工作至关重要。
HDMI完全使用手册(详细说明)
HDMI完全使用手册第一章我们为什么需要数字传输接口 (3)第一节数字化影音时代模拟接口的缺陷 (3)第二节HDMI标准横空出世 (4)第三节HDMI标准的主要特性和优势 (6)第二章HDMI技术详细解析 (7)第一节HDMI传输原理解析 (7)第二节HDMI接口类型 (10)第三节HDMI支持的显示格式 (16)第四节HDCP版权保护技术解析 (18)1HDCP版权保护机制的功能 (18)2HDCP实现机制 (19)第五节HDMI标准的发展之路 (20)第六节HDMI音频功能解析 (21)1HDMI音频功能浅析 (21)2HDMI对音频格式支持的变迁 (22)第七节HDMI1.3标准详解 (22)第八节HDMI系统中传输线材的重要性 (25)第三章HDMI标准身后的商业模式 (27)第一节HDMI标准的普及状况 (27)第二节HDMI标准的收费模式 (28)第三节HDMI的"D E FACTO"推广策略 (30)第四章HDMI推广过程中的主要问题 (31)第一节厂商在生产HDMI设备时的问题 (31)第二节HDMI ATC认证的先天缺陷 (32)第三节S IMPLAY HD过高收费带来的障碍 (32)第五章HDMI技术面临的机遇和挑战 (34)第一节HMDI的有力对手—D ISPLAY P ORT技术 (34)第二节HDMI面对的机遇 (35)第一章我们为什么需要数字传输接口第一节数字化影音时代模拟接口的缺陷说起显示设备，很多人都会在第一时间想起电视机和电脑显示器这些在生活中随处可见的设备。
的确，随着人类社会的不断进步，各种显示设备已经在人类社会中发挥了巨大的作用，无论是在工业生产的第一线，还是在家庭休闲娱乐的时刻，人们都希望能看到清晰、流畅的影像。
而对于显示设备来说，要想显示出丰富多彩的高分辨率画面，除了高质量的信号源，还需要一个高性能的信号传输、接收装置，也就是我们常说的信号接口。
HDMI1.4规范
HDMI发展进程、规范、规格、制程、测试标准等说明PART NAME: HDMI1.4V C版本：A/0 PAGE：1/9前言. HDMI的发展及应用: HDMI的创始者：七家成员公司—日立,松下电器,飞利浦电子，SILICON，IMAGE，索尼，汤姆笙和东芝HDMI的发展：2002.12.09 switchman HDMI1.0 criterion 2004.05.20 switchman HDMI1.1 criterion 2005.08 switchman HDMI1.2 criterion 2005.12 switchman HDMI1.2a criterion 2006.06 switchman HDMI1.3a criterion2009.06.05 switchman HDMI1.4 criterion 2009.11.06 switchman HDMI CTS 1.4 criterionHDMI的应用:数位家电的数位电视、DVD播放机、DVD录放影机、视讯转换器（Set-top Box，机顶盒）以及其他数位视听产品5．HDMI1.4V的特色:1．新增HDMI乙太网通道。
支持全双工高速双向通讯。
支持该功能的设备能够通过乙太网传送和接收数据，可满足任何IP的应用2．新增音频回授通道，该通道可减少音频向上传送并处理和播放所需求的CABLE数量，在高清电视直接接收音频和视频内容的情况下，可透过此新通道把音频直接传送到A/V功放接收机上，无需另外一条线3．支持3D Over HDMI，HDMI1.4V标准支持设备通用3D格式和解晰度,实现家庭3D系统输入输出部份的标准化,最高支持两条1080P解晰度的视频流4．支持4K*2K分辨率,最新规格让HDMI设备可支持四倍于1080p分辨率的HD分辨率。
新规格支持4K*2K分辨率，使得HDMI界面得以用许多数字影院所采用的同等标准分辨率的内容传输。
HDMI接口分类
HDMI接口分类《多媒体接口介绍》HDMI Type A、B、C、D接口图HDMI 的接口分成A、B、C、D4种类型。
确认HDMI线的版本要注意HDMI线的版本，常见的有1.3和1.4、2.0三个版本。
建议购买2.0版的HDMI线，带宽高达21.8Gbps，支持3D传输，能满足更高的分辨率、刷新率和色彩深度，能支持1080P以上的高清播放，而且和1.3、1.4功能兼容。
HDMI A Type其中A类（Type A）是最常见的，一般平板电脑或者视频设备，都提供了这种尺寸的接口。
Type A有19 针，宽度为13.9 毫米、厚度为4.45毫米，现在能看到的设备99% 都是这样尺寸的HDMI接口。
HDMI B TypeB类（Type B）非常罕见，传输宽几乎比A类大了一倍，在家庭应用中是过于“强悍”，现在只应用于一些专业场合。
有29针，宽度达到21毫米，可传输HDMI A Type 两倍的TMDS资料量，相对等于DVI Dual-Link传输，用于传输高分辨率（WQXGA 2560X1600以上）。
HDMI C Type MINIC类（Type C）是为小型设备而生的，其尺寸为10.42X2.4毫米，比Type A小了将近1/3,应用范围很小。
总共有19Pin，可以说是缩小版的HDMI A Type，但脚位定义有所改变。
主要用在便携式装置上如DV、相机、便携式多媒体播放机等。
HDMI D Type MicroD类（Type D）是最新的接口类型，尺寸进一步减小，采用了双排针脚设计，尺寸近似于Mini USB接口，更适用于便携和车载设备。
俗称Micro HDMI 是定义为HDMI 1.4版本的，保持HDMI标准的19Pin，尺寸为2.8mmX6.4mm[2.3*6.0]，比Mini HDMI(2.4mmX10.2mm)小很多，主要应用在一些小型的移动设备上，如手机，MP4等等。
考虑到兼容性问题，目前显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。
HDMI热插拔 引脚状态协议
HDMI如何判断输入输出？HDMI(19Pin)/DVI（16pin）的功能是热插拔检测（HPD），这个信号将作为主机系统是否对HDMI/DVI是否发送TMDS信号的依据。
HPD是从显示器输出送往计算机主机的一个检测信号。
热插拔检测的作用是当显示器等数字显示器通过DVI接口与计算机主机相连或断开连接时，计算机主机能够通过HDMI/DVI的HPD引脚检测出这一事件，并做出响应。
在传输信号上来讲，HDMI与DVI完全兼容，只是接口封装不一样而已，下面以HDMI为例讲述HPD的原理和实现方式。
下图为HDMI与DVI接口图。
HDMI（左）与DVI（右）接口图1．显示器通过HDMI联机当计算机主机通过HDMI接口的HPD引脚检测到显示器与计算机主机相连时，主机中的图形显示系统（显卡）发出一个信号，要求计算机的通过HDMI接口中的显示器数据通道DDC（DDC I2C总线）读取显示器DDC存储器中存储的EDID 数据（扩展显示器识别数据），如果检测到显示器的工作模式范围与显卡相适应，则主机系统可以激活显卡TMDS信号发送电路（数字视频信号发送电路）。
2．显示器断开HDMI连接当计算机主机通过HPD引脚检测到显示器的HDMI接口与计算机主机断开时，主机中的图形显示系统（显卡）发出一个信号，通知计算机的操作系统中断显卡TMDS信号发送电路（安装在显卡上）的工作。
3．计算机主机对HPD信号的要求当计算机主机上的显卡检测到DVI接口HPD引脚电压大于2V时，判断为显示器通过DVI接口与主机连接：当检测到HPD引脚电压小于0.8V时，则判断为显示器与主机之间的DVI连接已经断开。
4．HPD信号的实现显示器HPD与PWR外围图如上图，当计算机通过HDMI接口与显示器相连接时，主机通过HDMI的第18脚（PWR_CON_PIN18）将＋5V电压加到显示器的DDC存储器（EDID 数据存储器）向DDC存储器供电，确保即使显示器不开机，计算机主机也能通过HDMI接口读取EDID数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四种HDMI接口Pin脚顺序及定义对比
HDMI是High Definition Multimedia Interface的缩写简称，即高清多媒体接口。HDMI是一
种全数字化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机
顶盒、DVR播放机、个人电脑、电视游乐器、数位音响等等。HDMI可以同时传送音频和
影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。本文仅对HDMI
接口的几种类型作介绍及对比。
HDMI接口共有四种类型：分别为Type A 、type B、type C和Type D。它们的
pin脚定义对比如下：
HDMI A Type
应用于HDMI1.0版本，总共有19pin, 规格为4.45 mm × 13.9 mm，为最常见的HDMI接头
规格, 相对等于DVI Single-Link传输。在HDMI 1.2a之前, 最大能传输165MHz的TMDS, 所
以最大传输规格只能在于1600x1200(TMDS 162.0 MHz) 。
Pin Pin定义
1 TMDS Data2+
2 TMDS Data2 Shield
3 TMDS Data2–
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1–
7 TMDS Data0+
8 TMDS Data0 Shield
9 TMDS Data0–
10 TMDS Clock+
11 TMDS Clock Shield
12 TMDS Clock–
13 CEC
14 Reserved (N.C. on device)
15 SCL
16 SDA
17 DDC/CEC Ground
18 +5V Power
19 Hot Plug Detect
HDMI B Type
应用于HDMI1.0版本，规格为4.45 mm × 21.2 mm，总共有29pin, 可传输HDMI A type两
倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600
以上)。 (因为HDMI A type 只有Single-Link的TMDS传输, 如果要传输成HDMI B type的讯
号, 则必须要两倍的传输效率, 会造成TMDS的Tx、Rx的工作频率必须提高至270MHz以
上。 而在HDMI 1.3 IC出现之前, 市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下
工作。)此类接头未应用在任何产品中。
Pin Pin定义
1 TMDS Data2+
2 TMDS Data2 Shield
3 TMDS Data2–
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1–
7 TMDS Data0+
8 TMDS Data0 Shield
9 TMDS Data0–
10 TMDS Clock+
11 TMDS Clock Shield
12 TMDS Clock–
13 TMDS Data5+
14 TMDS Data5 Shield
15 TMDS Data5-
16 TMDS Data4+
17 TMDS Data4 Shield
18 TMDS Data4-
19 TMDS Data3+
20 TMDS Data3 Shield
21 TMDS Data3-
22 CEC
23 Reserved (N.C. on device)
24 Reserved (N.C. on device)
25 SCL
26 SDA
27 DDC/CEC Ground
28 +5V Power
29 Hot Plug Detect
HDMI C Type
应用于HDMI1.3版本，总共有19pin, 可以说是缩小版的HDMI A type, 规格为
2.42 mm × 10.42 mm，但脚位定义有所改变。 主要是用在便携式装置上, 例如DV、数码相
机、便携式多媒体播放机等。 (俗称为MINI HDMI) Pin
Pin定义
1 TMDS Data2 Shield
2 TMDS Data2+ 3 TMDS Data2–
4 TMDS Data1 Shield
5 TMDS Data1+ 6 TMDS Data1–
7 TMDS Data0 Shield
8 TMDS Data0+ 9 TMDS Data0–
10 TMDS Clock Shield
11 TMDS Clock+ 12 TMDS Clock–
13 DDC/CEC Ground
14 CEC
15 SCL
16 SDA
17 Reserved (N.C. on device)
18 +5V Power
19 Hot Plug Detect
HDMI D Type
应用于HDMI1.4版本，总共有19pin, 规格为2.8 mm × 6.4 mm，但脚位定义有所改变。 新
的Micro HDMI接口将比现在19针MINI HDMI版接口小50％左右，可为相机、手机等便
携设备带来最高1080p的分辨率支持及最快5GB的传输速度。
Pin Pin定义
1 Hot Plug Detect
2 Utility
3 TMDS Data2+ 4 TMDS Data2 Shield
5 TMDS Data2-
6 TMDS Data1+ 7 TMDS Data1 Shield
8 TMDS Data1-
9 TMDS Data0+ 10 TMDS Data0 Shield
11 TMDS Data0-
12 TMDS Clock+ 13 TMDS Clock Shield
14 TMDS Clock-
15 CEC
16 DDC/CEC Ground
17 SCL
18 SDA
19 +5V Power
