火力发电厂协调控制系统相关问答SC
(整理)大型发电机组控制必背知识点
1.火力发电厂生产过程有哪些主要特点？相应的有哪些控制要求？答：（1）电厂的产品（电能）尚不能大量地贮存。
要求：火电厂生产过程必须是连续的，应对负荷变化具有很强的适应能力，电力生产不同于其他工业，其生产的连续性和负荷的适应性要求极为严格，必须通过有效地控制手段予以保证。
（2）火电厂是一个能源转换大户。
要求：各生产设备必须采用先进的自动化装置，构成功能齐全的自动化系统，充分发挥计算机在机组运行监测、控制、管理上的作用，控制发电机组及其辅助设备在优良的状态下运行，最大限度的发挥机组设计效率，提高电力生产经济性。
（3）热力设备众多﹑系统庞大﹑生产过程复杂。
要求：发电机组的运行状态控制，必须具备协调不同设备工作的能力，保证各生产设备在运行中有机结合、协调工作、可靠运转。
（4）大多数生产设备长期处于恶劣的工作条件或某种极限状态下运行。
要求：对主要运行设备必须进行经常性的在线状态监测，而且火电厂的自动化系统必须具备一定的故障预测、判断、保护、处理、追忆与分析等功能。
为迅速分析事故原因和妥善处理已发生的事故提供依据，保障设备处于完好的运行状态。
2.计算机控制系统按其功能分有哪几类？HCS的突出特点何在？数据采集与处理系统、直接数字控制系统、操作指导控制系统（又称计算机开环监督控制系统）、监督控制系统、分级控制系统。
HCS是一个集控制和管理为一体的工程大系统，它采用纵向分层﹑横向分散的处理方法，突出体现了系统工程中“分散”与“协调”的概念，能有效地解决大型工业生产过程全局总目标和总任务的控制、管理及优化的问题。
多功能分级控制系统的最优化目标函数包括：产量最高﹑品质最好﹑原料和能耗最少﹑成本最低﹑设备状况最佳﹑可靠性最高﹑环境污染最小等各项指标，它体现了技术﹑经济﹑环境等多方面的要求。
3.集中型计算机控制系统存在哪些严重不足？•危险高度集中•软件庞大复杂，开发的难度大、周期长；•计算机工作负荷大，影响系统的实时性与正确性。

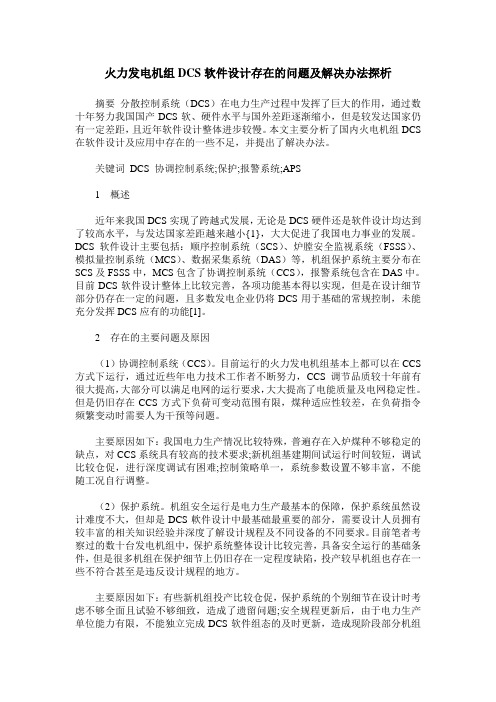

火力发电机组DCS软件设计存在的问题及解决办法探析
火力发电机组DCS软件设计存在的问题及解决办法探析摘要分散控制系统（DCS）在电力生产过程中发挥了巨大的作用，通过数十年努力我国国产DCS软、硬件水平与国外差距逐渐缩小，但是较发达国家仍有一定差距，且近年软件设计整体进步较慢。
本文主要分析了国内火电机组DCS 在软件设计及应用中存在的一些不足，并提出了解决办法。
关键词DCS 协调控制系统;保护;报警系统;APS1 概述近年来我国DCS实现了跨越式发展，无论是DCS硬件还是软件设计均达到了较高水平，与发达国家差距越来越小{1}，大大促进了我国电力事业的发展。
DCS软件设计主要包括：顺序控制系统（SCS）、炉膛安全监视系统（FSSS）、模拟量控制系统（MCS）、数据采集系统（DAS）等，机组保护系统主要分布在SCS及FSSS中，MCS包含了协调控制系统（CCS），报警系统包含在DAS中。
目前DCS软件设计整体上比较完善，各项功能基本得以实现，但是在设计细节部分仍存在一定的问题，且多数发电企业仍将DCS用于基础的常规控制，未能充分发挥DCS应有的功能[1]。
2 存在的主要问题及原因（1）协调控制系统（CCS）。
目前运行的火力发电机组基本上都可以在CCS 方式下运行，通过近些年电力技术工作者不断努力，CCS调节品质较十年前有很大提高，大部分可以满足电网的运行要求，大大提高了电能质量及电网稳定性。
但是仍旧存在CCS方式下负荷可变动范围有限，煤种适应性较差，在负荷指令频繁变动时需要人为干预等问题。
主要原因如下：我国电力生产情况比较特殊，普遍存在入炉煤种不够稳定的缺点，对CCS系统具有较高的技术要求;新机组基建期间试运行时间较短，调试比较仓促，进行深度调试有困难;控制策略单一，系统参数设置不够丰富，不能随工况自行调整。
（2）保护系统。
机组安全运行是电力生产最基本的保障，保护系统虽然设计难度不大，但却是DCS軟件设计中最基础最重要的部分，需要设计人员拥有较丰富的相关知识经验并深度了解设计规程及不同设备的不同要求。
热工程控保护考试题库考点三
热工程控保护考试题库考点三1、问答题中间再热机组为何要设置旁路系统？正确答案：中间再热机组在机组启停、低负荷或空负荷运转时，锅炉保持稳定燃烧需要一定的最小蒸发量，因而在低负荷或空负荷是为了处理（江南博哥）锅炉多余的蒸汽量，使汽轮机、锅炉汽量平衡，保护再热器，回收工质和热量，所以设置了旁路系统。
2、问答题热电阻采用不平衡电桥测温时，为什么采用三线制？正确答案：热电阻采用三线制，主要是为了消除环境温度变化对测量造成的影响，热电阻采用三线制，将电阻分别引至电桥的相邻两臂，当环境温度变化时，相邻的桥臂阻值同时发生变化，而电桥仍保持平衡状态，不影响温度的正确显示，如果不采用三线制，当环境温度变化时，温度阻值发生变化，电桥平衡被破坏，温度显示随之变化发生变化，从而影响正常测量。
3、问答题保护回路中如何防止误动和拒动？正确答案：为防止误动可将信号接点串联；为防止拒动可将信号接点并联。
4、填空题炉膛安全监控系统的英文名称为（）。
正确答案：FSSS5、问答题在梯形图设计过程中应注要遵守哪些规则？正确答案：应主要遵守下列规则：（1）触点应画在水平线上，不能画在垂直线上。
（2）不包含触点的分支应放在垂直方向，不可放在水平位置。
（3）线圈即输出部分，应画在梯形的最右边。
（4）梯形图编程时，必须按从左至右、自上而下的原则进行。
（5）注意程序简洁，结构清晰。
6、填空题发生在闭环系统内部的扰动叫做（）；发生在闭环系统外部的扰动叫做（）。
正确答案：内扰；外扰7、问答题调节系统的扰动试验主要包括哪几种？正确答案：调节系统的扰动试验主要包括：调节机构扰动、给定值扰动和甩负荷扰动试验。
8、问答题涡流探头安装应注意哪些问题？正确答案：（1）、被测面要光洁、平滑（2）、被测面大小要符合要求，探头直径越大，要求被测面越大（3）、传感器头部附近不能有导磁体，否则易形成磁短路（4）、传感器要垂直于被测面（5）、安装间隙要符合要求。
9、问答题简述火力发电厂计算机实时监控系统的功能。
火电单元机组协调系统的自抗扰控制
扩 状 观 器ESo 的 态 量21 22 张 态 测 状 变 ， 能 好 踪对 输出y 及 而23则 估 很 地跟 象 少， 能
计出对象扰动的量和作用量f ( ， 洲) ) ，Байду номын сангаасx 舜 (t 并反馈到控制量u ， 。
3 单元机组协调系统的自抗扰控制方案
在单元机组协调控制系统的ADR C 控制 中，采用两个A DR C 控制器，一个用作锅 炉 ( 燃料 ) 调节器，一个是负荷 ( 功率) 调节器来实现对输出功率和压力回路的解 祸。ADR C 实现解祸控制的原理是将不同通 道之间的祸合部分看成一种外扰，各通道 ADRC 通过EsO 各自 独立地进行在线跟踪估 计，并在反馈中补偿掉，从而轻松实现解藕 控制。 具体方案如下:
质量的要求也就对电厂过程控制的品质提出 了更高的要求，控制的目 标已不再局限于对 某一个变量， 或几个变量的平稳操作， 而是越 来越多地加入了以经济效益为代表的其他控 制要求，因而传统的P D控制律己无法满足。 I
的 对 大 数通 相 放毅 ， 系 / :
人=
其中 e， 为 排 过 过 ;和 ， ， 安 的 渡 程v 系 e，
部分看成一种外 扰， 各通道ADRC通过ESO
各自独立地进行在线跟踪估计，并在反馈中 补偿掉 ，从而轻松实现解祸控制。
= f (x 再叫t) +b， ， ) (t)
是被控量，” 为主汽门调节阀开度、 B为燃料 量是控制量。 以下是国产30 MW直流锅炉燃油机组1 0 1 2
动态数学模型 :
其中N为 输出 率、 机组 功 凡为 前 机 压力
(4)
扩张状态观测器ESO 6 的离散形式方程 1 1
为:
二石( 一 ) k 只的
火力发电机组CCS协调控制系统的优化
火力发电机组CCS协调控制系统的优化摘要：伴随当前社会经济快速发展，大型火力发电厂的数量逐步增多，电网供电负荷方面出现了巨大变化，尤其是在快速大容量变化的条件下，依靠原有的调度方式从电网调度联系电厂进行升降负荷的方法已经无法与当前电网的运行情况相吻合，所以本文重点对火力发电机组协调控制系统进行分析和研究，确保机组主要指标和电网频率处于稳定状态。
关键词：火力发电机组；协调控制系统；控制方式；优化1火力发电机组CCS协调控制系统研究现状自动发电控制（AGC）的基本任务在于对电网频率进行维持，保证其处于允许的误差条件下，并且保证频率累积误差处于可控范围之内，对互联电网净交换功率进行控制，依照相关的计划来进行操作，保证交换电能量处于计划限制范围之内，并且符合电网频率、电网安全约束条件以及对外净交流功率计划的条件下进行发电机组出力的控制。
伴随当前电网规模进一步扩大，网架的结构也越来越复杂，尤其在一些特高压输电网络的普及以及新能源的不断发展条件下，电网频率负荷控制的难度越来越高，需要对调度支撑系统进行升级和创新。
当前，如果电网出现大功率缺失扰动，则会导致系统频率出现大幅跌落。
同时，在一段时间内，由于联络线交换功率数据采集计算的过程中出现一定的时延，或者在频率偏差系数设置的过程中和实际情况出现一定的出入，都会造成AGC计算的过程中，ACE无法正确的将电网功率控制偏差反映出来；与此同时，如果ACE计算的结果是正值，那么AGC会向自动模式机组下发减出力的命令，导致系统频率进一步恶化；同时，在出现故障之后，机组发电计划没有及时合理的作出相应的调整，AGC计划跟踪模式机组执行的计划可能出现减负荷等情况，对故障的恢复是非常不利的。
与此同时，火电机组的AGC性能主要和给水、风量、燃料、协调控制系统等相关系统共同组成，然而传统的火电机组控制系统往往只是重视就地机组的稳定运行，这就造成调频调峰等涉网能力无法达到智能电网的要求，另外在降耗、环保等方面也对发电机组的频率、调频、调峰功能产生了影响。

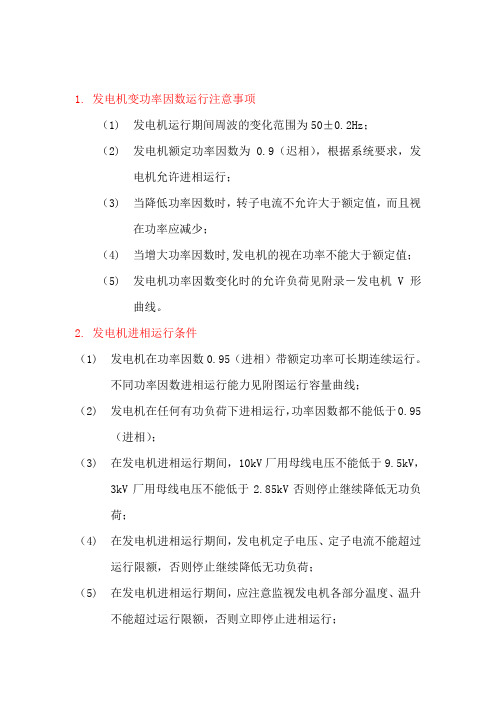

火力发电集控电气简答题(难)
1.发电机变功率因数运行注意事项（1) 发电机运行期间周波的变化范围为50±0.2Hz；（2) 发电机额定功率因数为0.9（迟相），根据系统要求，发电机允许进相运行；（3) 当降低功率因数时，转子电流不允许大于额定值，而且视在功率应减少；（4) 当增大功率因数时,发电机的视在功率不能大于额定值；（5) 发电机功率因数变化时的允许负荷见附录－发电机V形曲线。
2.发电机进相运行条件（1) 发电机在功率因数0.95（进相）带额定功率可长期连续运行。
不同功率因数进相运行能力见附图运行容量曲线；（2) 发电机在任何有功负荷下进相运行，功率因数都不能低于0.95（进相）；（3) 在发电机进相运行期间，10kV厂用母线电压不能低于9.5kV，3kV厂用母线电压不能低于2.85kV否则停止继续降低无功负荷；（4) 在发电机进相运行期间，发电机定子电压、定子电流不能超过运行限额，否则停止继续降低无功负荷；（5) 在发电机进相运行期间，应注意监视发电机各部分温度、温升不能超过运行限额，否则立即停止进相运行；（6) 发电机进相运行时AVR必须在自动方式运行，且失磁保护必须投入运行。
3、发电机升速中的注意事项（1）发电机开始转动后，即认为发电机及其全部设备均已带电，不允许进入其间隔检查、操作。
（2）在升速过程中，应监听发电机的声音，检查轴承油流及机组振动情况。
（3）发电机升速过程中，应检查集电环（滑环）上的电刷是否有跳动、卡涩或接触不良的现象，如有异常，应设法消除。
4、发电机并列注意事项（1) 只有在发电机达到额定转速且准备升压、并网前才可合出线主刀闸；（2) 并网时，如遇到同期装置死机情况，应退出DCS同期指令，在就地按“复位”键复位，如不能恢复正常，通知继保处理；如同期装置出现自检错误时，通知继保处理；（3) 并网前应检查PSS在退出位；（4) 并网时只采用自动准同期装置,经同期鉴定后才能与系统并列，不允许手动并网；（5) 并网后应及时退出同期装置及DEH系统至自动准同期装置允许信号，并网后应及时断开同期装置电源开关；（6) 发电机不允许在未充氢和定子线圈未通水的情况下投入励磁升压；发电机升压并网前，应确认发变组、高压厂变、励磁变一次回路各开关、刀闸状态正确；并与OIS上的显示位置对应；（7) 对于机组新安装或大修以后或一次回路、二次回路检修后，可能会出现发电机相序与系统相序不一致，必须由检修确认，经定相正确后，才允许机组并列；（8) 正常情况下，发电机应用500KV母线侧断路器与系统并列，用中间联络断路器解、合环。
电厂有关发电机组的技术问答
1、什么叫“模拟量”和“开关量”?模拟量---显示机组转速，定转子电流、电压及各导轴承温度，水压，油压等模拟量的数值以及线路、母线电压、频率，线路电流、有无功及主变温度等模拟量的数值;开关量---显示机组主机断路器、刀闸、灭磁开关的分合、有功功率增减以及各电磁阀的投退等情况。
2、什么叫闭环控制系统?凡是控制系统的输出信号对系统的控制作用能有直接影响的都称为闭环控制系统。
机组的调速器系统和微机励磁调节系统皆属于闭环控制系统。
3、引起发电机振荡的原因有哪些?静态稳定破坏，主要由于运行方式变化或故障点切除时间过长而引起;发电机与系统联接的阻抗突增;电力系统中功率突变，供需严重失去平衡;电力系统中无功功率严重不足，电压突降;发电机调速器失灵。
4、发电机为什么要装设空气冷却器?发电机在运行中，由于电流和磁场的存在，必定产生铁损和铜损，这种损耗以热的形式传给静子绕组和铁芯从而使绕组温度升高，降低发电机效率，另一方面还会使发电机静子绕组和铁芯绝缘烧坏引起发电机着火空气冷却器能使发电机内的热风变成冷风，其热量由冷却水带走。
5、什么叫大轴接地刷，大轴接地刷的作用是什么?大轴接地刷是接在发电机主轴上的碳刷，它的另一端接地。
大轴接地刷的作用是:消除轴电流，把轴电流引入大地;监测发电机转子绝缘和用作转子一点接地和两点接地保护，当接地刷上流过较大电流时则可判断为绝缘损坏和接地;测量发电机转子正负对地电压。
6、轴电流存在的危害性是什么?由于轴电流的存在，在轴颈和轴瓦之间产生小电弧的侵蚀，使轴承合金逐渐粘吸到轴颈上去，破坏了轴瓦的良好工作面，引起轴承的过热，甚至把轴承合金熔化。
由于轴电流的长期电解作用，也会使润滑油变质、发黑降低了润滑性能，使轴承温度升高。
7、主阀分为哪几种?蝶阀的作用是什么?主阀分为:球阀，用于200米以上水头;蝶阀，水头在200米以上。
广泛采用和闸阀蝶阀的作用:作为机组过速的后备保护;减少机组导叶全关时的漏水量;方便于检修，当一台检修或故障时关闭其主阀不影响其它机组的正常运行;引水管较长的电站，当机组停运或检修时可只关主阀而不关大坝进水闸，从而使引水管处于充水等待工作状态，节省充水的开机等待时间;蝶阀只能静水开启，但可以动水关闭; 蝶阀只有全开和全关两种状态，是用来切断水流的，而不能用作调节流量。
2火力发电厂分散控制系统(DCS)基本知识
火力发电厂分散控制系统(DCS)基本知识1.分散控制系统（DCS）分散控制系统，英文名称distributed control system，简称DCS。
可以理解为：集中监视，分散控制的计算机系统。
DCS系统按照功能可以分为：数据采集系统（DAS）、模拟量控制系统（MCS）、炉膛安全监控系统（FSSS）、顺序控制系统（简称SCS，有时旁路控制系统BTC和电气控制系统ECS作为SCS的子功能）、数字电液控制系统（DEH）、汽机保护系统（ETS）。
部分火力发电厂汽机保护系统ETS用PLC来实现、旁路控制系统BTC使用专用控制系统（不包含在DCS系统内）。
DCS系统也可以按照工艺系统来划分。
比如某电厂的DCS系统按工艺系统划分为：一号锅炉控制系统、一号汽机控制系统、二号锅炉控制系统、二号汽机控制系统。
2.数据采集系统（DAS）数据采集系统，英文名称data acquisition system，简称DAS。
采用数字计算机系统对工艺系统和设备的运行参数进行测量，对测量结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。
DAS至少有下列功能：●显示：包括操作显示、成组显示、棒状图显示、趋势显示、报警显示等。
●制表记录：包括定期记录、事故顺序记录（SOE，毫秒级扫描周期，信号类型为开关量输入DI）、跳闸一览记录等。
●历史数据存储和检索。
注：操作员站相应时间测试。
3.模拟量控制系统（MCS）模拟量控制系统，英文名称modulating control system，简称MCS。
是指系统的控制作用由被控变量通过反馈通路引向控制系统输入端所形成的控制系统，也称闭环控制或反馈控制。
其输出量为输入量的连续函数。
火力发电厂模拟量控制系统，是锅炉、汽轮机及其辅助运行参数自动控制系统的总称。
火力发电厂主要自动一般有：协调控制系统、给水控制（汽包水位控制）、炉膛负压控制、送风控制(包含氧量校正)、燃料控制、过热器减温水控制、再热器减温水控制、除氧器水位控制、凝汽器水位控制等。
火电机组协调控制系统优化策略
火电机组协调控制系统优化策略摘要：随着人们对电力需求不断增加，火电厂机组的功率和容量不断增大，加上电网《两个细则》的考核规定，这对火电厂机组的协调控制提出了更高的要求。
但是传统的控制方法已经无法满足火力发电厂的发电需求。
负荷变化频次增加，负荷变化速率慢，也很容易导致主蒸汽压力、温度上升或者下降，从而影响到火电机组的稳定性。
因此，需要对火力机组协调性进行优化调整，提高机组对煤种、负荷变动的适应性，从而有效的提高机组协调控制系统的安全性。
关键词：火电厂；机组协调控制；控制系统；优化策略引言:LI前火电发电依然是我国发电的主要方式，全国火电发电量占整个电力发电的70%以上。
随着电网的容量不断增加，火电厂大量使用300MW及以上的大型发电机组。
山于火力发电机容量大，电力系统峰谷差值越来越大，这就要求电力企业能及时对电网负荷变化做出调峰。
通过优化对机组的协调控制策略，可以有效提高机组的发电效率和发电质量。
一、火电厂概况某火力发电厂2#机组釆用超临界、四角切圆，II型锅炉。
汽轮机使用的是600MW 超临界、一次再热，四缸四排汽轮机。
中速磨煤机一次风直吹制粉系统, 每一台锅炉配备六台中速磨煤机，5台运行，1台备用。
临界机组和亚临界机组的协调控制系统有相似之处，也有不同之处，不同之处在于超临界机组对水的控制。
亚临界控制系统主要是对蒸汽流量、汽包水位、给水流量；而超临界控制系统则是通过煤水的比例和过热度进行控制，所以在控制的时候存在耦合的问题。
超临界控制系统不仅要控制总煤量，而且还要控制煤水比例和总风量，所以比亚临界控制系统更加复杂。
发电机组在运行过程中，投入的锅炉煤种发热量和设计煤种热量可能存在差异，所以锅炉在运行过程中很难确定需求煤量，从而导致锅炉主控制系统指令出现较大差异，影响主蒸汽压力。
比如600MW功率的发电机组，用好的煤种只需180t/h煤量就能满足机组负荷发电，但是差的煤种需要330t/h的煤量才能满足机组运行的负荷。
火电机组协调控制系统探讨与分析
火电机组协调控制系统探讨与分析【摘要】工业发展的迫切性和环境保护的紧要性要求电网必须要有高质量的电力供应，因此，火电机组协调控制系统的设计与运行必须满足快速性和相互协调性两个重要指标，并且要保证机组安全、稳定、高效运行。
本文主要分析了火电机组协调控制系统“炉跟机”、“机跟炉”和“机炉协调”三种方式，用于优化电厂的协调控制策略，保证电厂的平稳安全运行。
【关键词】火电机组；协调控制；负荷控制0 引言协调控制系统是根据火电机组的负荷控制特点，为解决负荷控制中的内外两个能量供求平衡关系而提出来的一种控制系统[1]。
它把锅炉和汽轮发电机作为一个整体进行综合控制，使其同时按照电网负荷需求指令和内部主要运行参数的偏差要求协调运行，即保证单元机组对外具有较快的功率响应以及一定的调频能力，维持主蒸汽压力偏差在允许范围内。
主汽压力、汽包水位、主汽温度等参数在负荷时保持相对稳定，来保证火电机组在整个负荷变化范围内有较高的安全性和稳定性，从而保证机组有较高的发电效率[2]。
而单元机组的控制系统是一个复杂的多输入多输出系统，其相互依赖、相互制约，一个参数的变化会引起另外多个参数的变化，如机组负荷的变化就会引起主汽压力、主汽温度、汽包水位等一系列参数发生变化，甚至会造成较大的波动，如果不进行协调控制，将很难维持机组参数的稳定，进而影响机组的安全经济稳定运行。
1 协调控制的基本原则根据被控对象动态特性的分析可知，从锅炉燃烧率及给水流量改变到引起机组输出电功率的变化，此过程有较大的惯性和迟延，如果仅依靠锅炉侧的控制，必然不能获得迅速的负荷响应。
而汽轮机进汽调节阀动作可使机组释放或储存锅炉的部分能量，输出电功率会有较迅速地响应。
因此，为了提高机组的响应性能，可在保证主蒸汽压力在允许范围内变化的前提下，充分利用锅炉的蓄热能力。
通过汽轮机进汽调节阀的适当动作，允许汽压有一定波动而释放或吸收部分蓄能，加快机组初期负荷的响应速度。
与此同时，根据外部负荷请求指令加强对锅炉侧燃烧率及相应的给水流量的控制，及时恢复蓄能，使锅炉蒸发量保持与机组负荷一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电运行部 工作总结
1
协调控制系统相关问答
1. 单元机组协调控制系统的任务是什么？
答：（1）根据机组的运行状态和调节任务选择调节负荷的方式和外部的负荷指
令。
（2）对外部负荷指令进行处理，使之与机炉运行状态以及变负荷能力相适应，
并发出机炉协调动作的指令，分别送到锅炉调节系统和汽机调节系统中去。
2. 单元机组协调控制投入的顺序如何？
答：在正常情况下，机组协调控制投入的顺序如下：
（1）一、二、三级级减温水投入自动；
（2）给水投入自动；
（3）炉膛负压投入自动；
（4）送风投入自动；
（5）燃料量投入自动；
（6）锅炉主控投入自动；
（7）汽轮机主控投入自动；
（8）协调控制投入自动。
3. 协调控制系统一般设计有几种控制方式？
答：协调控制系统一般设计有五种控制方式：
1）机炉协调控制方式；
2）汽机跟随控制，机组输出功率可调的方式；
3）汽机跟随控制，机组输出功率不可调的方式；
发电运行部 工作总结
2
4）锅炉跟随控制，机组输出功率不可调的方式；
5）锅炉和汽机主控制器均处于手动控制方式。
其中“机跟炉，功率不可调整”的方式适应于汽机运行正常而锅炉部分设
备不正常，因而使锅炉出力受到限制时的情况下使用。
4. 一个协调控制系统一般由几个部分组成？每一部分起什么作用？
答：协调控制系统一般由功率指令处理装置和机炉主控制器两大部分组成。其
中，功率指令处理装置完成对负荷指令变化率和起始变化幅度的限制；计算出
机组实际可能允许的出力，当机组负荷要求超过实际可能允许的出力时，对负
荷要求进行限制，即进行最高负荷限制；当机组辅机发生故障时，为了保证机
组正常运行，不管此时电网对机组负荷要求多大，都能把机组负荷降到适当水
平。另外，机炉主控制器的作用是接受负荷指令处理装置的功率给定指令，发
出汽机调节阀开度及锅炉燃烧率指令，并能根据机组运行情况，对不同的控制
方式进行切换。
5. 单元机组协调控制系统中，为什么要采用调速汽阀过开措施来适应电网对机
组的功率要求？
答：单元机组协调控制系统中，因为中间再热式汽机在调节阀开度改变时，中、
低压缸的功率变化有惯性，所以采取调速汽阀的动态过开，以适应电网对机组
的功率的要求，提高汽机的负荷适应性。如果整定合适，可使机组很快（在几
秒钟之内）达到功率给定值的要求。
6. 单元机组中，锅炉和汽机在适应电网负荷要求的速度上有什么差异？为了解
决这一矛盾，在协调控制系统的设计中要采取哪些技术措施？
答：单元机组中锅炉和汽机在适应电网负荷要求的速度上有很大的差异，锅炉
适应负荷较慢，而汽机在适应负荷是依靠释放锅炉的部分贮热，以汽压波动为
发电运行部 工作总结
3
代价的。所以在协调控制系统的设计中，为了解决这个矛盾，采用前馈调节方
式，当给定功率变化时，把其给定功率的微分信号送到锅炉控制系统，使锅炉
能尽快适应负荷，而汽机侧则放出锅炉贮热，适应负荷的要求，但为了不使汽
压波动太大，还要适当限制汽机进汽阀开度的大小。这样，就可以实现，在负
荷要求变化时，即尽快地适应负荷变化的要求，又将汽压稳定在要求的范围内。
7. 单元制运行机组的“机跟炉”和 “炉跟机”运行方式有什么特点？各使用
于什么工况？
答：单元制运行机组的“机跟炉”运行方式具有汽压稳定，但适应负荷能力差
的特定，而 “炉跟机”运行方式则正好相反，具有适应负荷能力强，而汽压波
动大的特点。前者适应于炉有故障的工况，而后者适应于机有故障的工况。
8. 单元机组运行时，在哪些情况下采用机跟炉运行方式？
答：单元机组运行时，一般符合下列情况时采用机跟炉运行方式：
（1）汽轮机主控处于自动，锅炉主控处于手动时；
（2）汽轮机主控处于自动时，投入锅炉主控自动；
（3）协调控制方式下发生锅炉RB时；
（4）协调控制方式下按协调控制盘的“汽轮机跟踪”键时；
（5）协调控制方式下发生“燃料—给水”、燃料—风量“比例失调时。
9. 单元机组运行时，在哪些情况下采用炉跟机运行方式？
答：单元机组运行时，一般符合下列情况时采用炉跟机运行方式：
（1）锅炉主控处于自动方式；
（2）机组控制不在机跟炉方式；
（3）机组控制不在协调控制方式。
发电运行部 工作总结
4
10. 简述单元机组锅炉跟随的负荷调节方式。
答：在单元机组的锅炉跟随的负荷调方式中，当中调来的指令要求负荷改变时，
首先改变汽轮机的进汽阀开度，进而改变汽轮机的进汽量，使发电机的输出功
率迅速与所要求的负荷一致。当汽轮机的进汽阀开度改变时，锅炉的出口汽压
随即改变，通过汽压调节器改变加入锅炉的燃料量和相应的送风量、给水量。
这种方式能很快适应负荷，但汽压变动大。在大型单元机组中，锅炉的蓄热能
力相对减少，对于较小的负荷变化，在汽压允许的变化范围内充分利用锅炉的
蓄热以迅速适应负荷是有可能的，这对电网的频率控制也是有利的。但是，在
负荷变动太大时，汽压变化就太大，会影响锅炉的正常运行。尤其对于直流锅
炉，蓄热能力比汽包锅炉小的多，采用锅炉跟随的方式上适应较大的负荷变化，
实际上是不可能的。
当单元机组中锅炉设备运行正常，而机组的输出功率受到汽轮机的限制，可
以采用这种锅炉跟随的方式。
11. 简述单元机组汽机跟随的负荷调节方式。
答：在单元机组的汽机跟随的负荷调节方式中，当中调的指令要求改变负荷时，
首先改变锅炉的燃料量和相应的送风量、给水流量。而当锅炉的蒸发量开始改
变，出口汽压开始改变后，才通过汽压调节器去改变汽轮机进汽阀，从而改变
汽轮机的进汽量，最后使发电机的输出功率与负荷要求一致。在这个系统中，
由锅炉调节负荷，而由汽轮机调节汽压。因此，汽压变化小，但是由于没有利
用锅炉的蓄热，而只有当锅炉改变燃烧率造成蒸发量改变后，才能改变机组的
出力，这样，适应负荷变化能力较差。这个系统适用于承担基本负荷的单元机
组或当机组刚投入运行经验还不够时，采用这个系统可使汽压稳定而为机组稳
定运行创造有利条件。当单元机组中汽轮机运行正常，机组的输出功率受到锅
炉限制时，也可以采用汽轮机跟随的调节方式。
发电运行部 工作总结
5
12. 简述单元机组调节中机炉综合的调节方式。
答：在单元机组机炉综合的调节方式中，当外界要求负荷改变时，通过机炉主
控器对锅炉和汽轮机分别发出负荷调节的指令，并行地改变锅炉的燃烧率和汽
轮机的进汽量，同时为了使汽压变化幅度不致太大，还根据汽压偏离给定的汽
压的情况适当地限制汽轮机进汽阀的开度变化和适当地加强锅炉的调节作用。
当调节结束时，机组的输出功率和外界负荷要求一致。而汽压与给定汽压一致。
这样，就可以在过渡过程中让汽压在允许的范围内变动而充分地利用锅炉的蓄
热，使单元机组能较快地适应外界负荷的变化，同时汽压变化的范围也不大，
因而使机组的运行工况比较稳定。
当单元机组需要参加电网调频时，也应采用机组综合调节的方式。
运行二期一值：XXX
