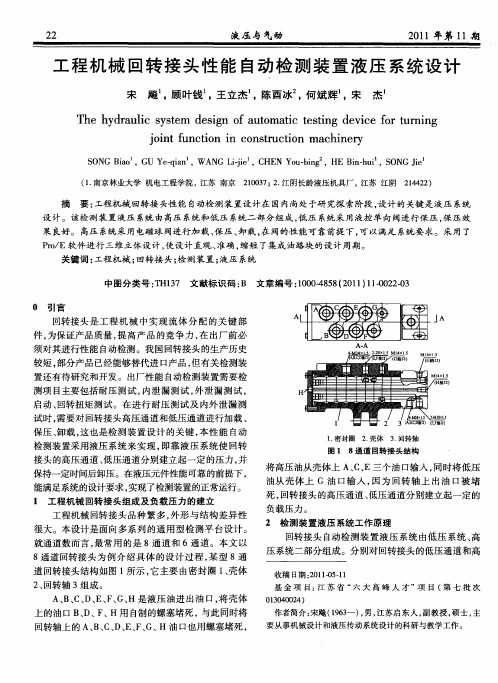

工程机械回转接头性能自动检测装置液压系统设计
油箱 盖板 之上 ， 这样 有利 于 系统检修 和维护 ， 时有 利 同
于泄 漏油 液 的 回收 ， 至 于 污 染 场 地 。 由于 系统 工 作 不
因此 ， 确定低 压 系统 中三位 四通 电磁换 向阀 、 控 液 单 向阀 的最 大工 作压 力 均 为 ６３ＭＰ ， ． ａ 通径 为 ６ 电磁 ， 换 向阀 、 控单 向阀连接方 式均 采用 叠加 式 ， 液 以缩短设 计 周期 ｊ便 于 安 装 、 试 及 维 护 ］ ， 调 。低 压 系 统 液 压
分别发 信 号 ， 电磁球 阀 ５ ６７ ８电磁 铁断 电 ， 、、 、 电磁球 阀 回复 至右位 ， 回转 接 头 高压 通 道 保压 。保 压 达 到规 定 时 间后 ， 磁 球 阀 ｌ 、４ ｌ 、 ６电 磁 铁 ５ Ｔ、 Ｄ 、 电 ３ １、５ １ Ｄ ６ Ｔ ７ Ｔ ８ Ｔ分别 通 电 ， Ｄ 、Ｄ 电磁球 阀换 向至左 位 ， 回转 接 ４个 头高压 通 道 的油液 分别通 过 电磁球 阀 １ 、４ １、６回 ３ １ 、５ ｌ
压力 ５ ａ 流量 ２Ｉ ｉ。 ＯＭＰ ， Ｖｍ ｎ ４ 液压 系统集 成油 路块 设计
（． １ 南京林业大学 机电工程学院 ， 江苏 南 京 ２ ０ ３ ； ． 阴长龄液压 机具 厂 ， １０ ７ ２ 江 江苏 江阴 ２４２ ） １４ ２
摘
要： 工程机 械 回转接 头性能 自动检 测装 置设 计在 国 内尚处 于研 究探 索阶段 ， 设计 的 关键 是 液压 系统
设 计 。该检 测装 置液压 系统 由高压 系统和低 压 系统二 部 分组成 ， 压 系统采 用液控 单 向 阀进 行 保压 ， 压效 低 保
１密 封 圈 ． ２壳体 ． ３ 回转 轴 ．
图 １ ８通 道 回转 接 头 结 构
气压试验的原理
气压试验的原理气压试验是一种用于测量和检测元件、装置或系统的气体密封性能的方法。
通过在被测装置中施加压力，然后观察压力变化情况，可以判断装置是否存在漏气或密封性能不佳的问题。
在工程和制造领域广泛应用，特别是在汽车、航空航天、石油化工和重要设施中的安全性检测上。
气压试验的基本原理是利用压力差来检测装置是否存在漏气。
通过在被测装置中注入一定压力的气体，并监测一段时间内压力的变化情况，从而判断装置是否具备良好的气密封性能。
具体而言，气压试验基于以下原理：1.压力传递原理：当一个容器或管道内部施加压力时，压力会通过装置的密封性能差异传递到外部。
通过测量外部压力的变化，可以间接反映容器内部的压力变化，从而判断装置的密封性能。
2.压力损失原理：封闭容器内的气体会通过漏洞或不完全密封的部位逸出，导致容器内的压力下降。
压力损失的速率与气体的流速、容器的尺寸和漏洞的大小有关。
通过测量压力损失的速率，可以评估装置的密封性能。
基于以上原理，气压试验通常分为两种类型：压力保持试验和压力变化试验。
压力保持试验压力保持试验是一种静态试验，通过在被测装置中注入一定压力的气体，然后观察一定时间内压力的变化情况。
在进行压力保持试验时，首先需要将被测装置与一个压力源相连接，并将装置内充满气体。
待装置内部压力达到一定数值后，关闭与压力源的连接，使装置与外界隔绝。
此时开始记录装置内部压力的变化。
如果装置存在漏气或密封性能不佳，装置内部的气体会逸出，导致压力下降。
通过检测压力的变化速率，可以判断装置的密封性能是否达标。
压力保持试验的优点是简单易行，适用于大部分常规气密装置的测试。
然而，由于压力下降速率较慢，可能需要较长的测试时间才能得到准确结果。
压力变化试验压力变化试验是一种动态试验，通过在被测装置中施加一系列压力变化，观察压力的变化情况。
在进行压力变化试验时，首先需要将被测装置与一个压力源相连接，并在一定时间内使装置内部压力升高或降低至一定数值。
基于PLC控制的气密检测装置的设计与实现
其 中 ： 为标 准 大 气压 下 的 泄 漏 率 ， Ｐ 单位 时间 内产 品 因 泄 Ｑ Ａ 为 露 产 生 的压 差 ， ｅ 产 品 的有 效容 积 ，ａｍ为 标 准 大 气压 ， Ｖ为 Ｐｔ ｔ 测 ｍ为 试 时间。
格 昂贵 。 为改变这一现状 ， 根据国 内外工业环境 中对气密性检 测的
２ 系 统 温 度 补偿 、
，
『 Ｉ
… 摹
霎
囊
△ Ｐ △ Ｐ ×Ｔ ／ Ｓ － Ｏ ＝ ｔ Ｏ Ｔ ｔ Ｐ ×△Ｔ／ Ｓ Ｔ ｔ
（） ３
： ：
图 １ 差 压 检 漏 气 路 原 理 图
Ｉ
ｌ
— —
３ 系统 组 成 及硬 件 设 计 、
气密性检 测系统主要 ： 信号 采集 系统 、 ＬＣ Ｐ 控制系统 、 气路系 统、 电气系统 、 ＨＭＩ 系统和 电源系统等几部分组成 。 其中信 号采集系 统主要采用罗克韦尔的差压传感器检测被 测件的压力变化 ， Ｌ 控 Ｐ Ｃ 制系统是气密性检 测系统 的核心 ， 主要通过采集 的数据进行分析 ， 控制 电磁 阀 、 节 阀 等进 行 相 应 的 动 作操 作 ， 调 实现 系 统 的 自动检 测 ； 气路 系统设计 了２ 路或者４ 路的多路测量 系统 ， 通过 电磁阀、 调节阀、 过滤 阀和压力 传感器 等， 实现 了标准件和被测件之间的气路循环 ； 电气系统主要有指示灯 、 钥匙开关 、 Ｂ 口、 ＵＳ 接 执行元件（ 电磁阀、 调 节阀、 气动 阀、 气泵等 ） 等辅助 电路组成， 按照系统工艺的要求 ， 根据 Ｐ Ｃ Ｌ 应用控制程序的设计 ， 现系统的 电气应用功能 ； 实 ＨＭＩ 系统通 过６ 寸的触摸屏实现 参数设置 、 限登 陆、 权 曲线显示 、 报表打印等功 能； 电源 系统主要有 ２ ０ ２ ＶＡＣ、４ Ｃ、 ＶＤ 规格组成【 ｆ ２ ＶＤ ±５ Ｃ ３ ｌ。 ， 另 外在 气密 检 测装 置 中还 要 提供 动 力源 ， 里主要 由驱 动气 源 、 这
膜式燃气表检定装置在线校准技术分析
膜式燃气表检定装置在线校准技术分析发布时间：2023-05-06T07:29:34.713Z 来源：《科技新时代》2023年4期作者：高马福[导读] 针对于传统的数据参数来说，进行分项组合是很难实现对膜式燃气表检定装置的有效校准。
浙江省云和县市场监督管理局323600摘要：针对于传统的数据参数来说，进行分项组合是很难实现对膜式燃气表检定装置的有效校准。
因此就膜式燃气表检定装置研究中，就气体质量守恒以及在线动态校准这类方式来说，研制出一套灵活性强的气体活塞校准器，应用其自身的工作原理以及装置自身的检测模型，对膜式燃气表检定装置在线校准技术展开分析和论述，以此论证实验的效能，希望以此可以给广大相关工作者以建议和启发。
关键词：计量学；活塞式校准器；在线动态校准；膜表检定装置引言：就城市燃气来说，是现阶段最重要的能源之一。
膜式燃气表其自身计量准确、性价比高、耐久性强等优点，被广泛应用于普通家庭当中。
除此之外，燃气具有易燃、易爆等特质，所以燃气计量表在生产的过程当中需要严格按照生产标准以及出产要求进行严格的质量检测，以此才能保证燃气的使用安全。
就目前来说，家用膜式燃气表的检定工作都是需要由操作工作人员进行手动完成的，其密封性和准确度在进行分离的过程当中多采用肥皂泡法。
而对于示值的误差检测，则多采用中钟罩标准器，以这种方法来保证燃气表的工作质量和工作效率，以此提高其自动化水平。
一、家用膜式燃气表检定装置的功能对于家用膜式燃气表检定装置来说，主要有以下几点功能：首先可以对温度、湿度以及气压体进行自动检测。
其次，检测被检测表的密封、压力损失以及示值误差值等等。
再者说，对快速执行器进行检测和控制。
在自动化过程当中，检测家用膜式燃气表检定装置的自动报警功能、Led触屏以保证温度、压力、示值、误差曲线显示是否对正常。
最后就是对数据进行采集、收集、处理以及数据的查询、网络共享等生成功能。
二、膜式燃气表检定装置在线校准的意义就我国目前的基本国情来看，各大城市并不能达到国家膜式燃气表检定装置检定规则当中的相关规范标准（JJG577-2005《膜式燃气表检定规程》）。
一种差压式气密性检测方案及其误差分析
一种差压式气密性检测方案及其误差分析摘要：差压式气密性检测方案是一种常被应用于压力容器生产或者是制造过程中的检测方法。
在压力容器或者是制造的过程中采用差压式气密性检测方案对容器的气密性进行检测不仅可以使得气密性检测的精准度大幅度提高，而且还可以使得容器密闭性的检测速度得到有效的改善。
本篇论文在开展的过程中着重的对一种差压式气密性检测方案进行了研究与分析，并将容器气密性检测仪在检测过程中存在的误差问题进行了解决，从而有效地推动了密闭容器差压式气密性检测方案的发展。
关键词：气密性检测；检测原理；理想气体；误差分析1引言现如今，差压式气密性检测方法被广泛的应用到了各种密闭容器的生产过程中，比如：医疗器械制造、汽车领域、航空领域等。
在对氧气瓶、高压锅等密闭性较强的容器生产的过程中都需要运用到气密性检测。
气密性检测方案又被分为很多种，常见的检测方案有气泡检测法、异种燃气检测法、流量计法、压力计法、差压式法。
在众多的气密性检测方案中，最常应用到的检测方案是差压式的检测方法。
与其它的气密性检测方案相比较，差压式气密性检测方法在对密闭性容器检测的过程中不仅能够有效地检测到容器内气体的泄露速率，而且还能够通过其它测量参数将容器内气体的泄露速率进行直观的反馈。
在对密闭性良好的容器进气密性检测的过程中都会存在一定程度的测量误差，所以就需要在气密性检测的过程中综合各个方面的影响因素对测量结果进行全面的分析。
2差压式气密性检测法2.1 差压式气密性检测所应用的原理.在使用差压式气密性检测方案对密闭性良好的容器进行气密性检测的过程中需要将容器内的气体设置为理想状态，研究人员可以通过测量容积内部的气体压力的变化速度来间接地计算出气体的泄露速率。
为密闭性良好的容器内的压强会随着气体泄漏的程度而逐渐呈现出一定比例的下降，因此，在对密性良好的容器的内部气体的实际泄漏速率进行测量的过程中可以通过测量容器内部压力下降的比例来进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
权利要求书
1.一种气压自动检测装置，其特征在于：包括进气口、气压传感
器、编程控制器和中空制动器，所述的中空制动器尾部设有检测
孔，所述的进气口和气压传感器相连接，气压传感器通过气流通
道与中空制动器上的检测孔配合连接，气压传感器和编程控制器
电连接。
2.根据权利要求1所述的气压自动检测装置，其特征在于：所述
的气压自动检测装置的气路为进气口中的空气依次经过轴衬、主
轴、连接盘、中空连接盘、最后进入中空制动器端面的检测孔。
摘要附图
说明书摘要
本实用新型公开了一种气压自动检测装置，包括进气口、气压传
感器、编程控制器和中空制动器，所述的中空制动器尾部设有检测孔，
所述的进气口和气压传感器相连接，气压传感器通过气流通道与中空
制动器上的检测孔配合连接，气压传感器和编程控制器电连接；所述
的气压自动检测装置的气路为进气口中的空气依次经过轴衬、主轴、
连接盘、中空连接盘、最后进入中空制动器端面的检测孔。该装置实
现了对工件装夹位置在加工过程中出现的异常进行及时停机、报警、
自动复位，提高加工质量，减少了劳动强度，大大减少出次率，减少
因此造成的损失。
说 明 书
气压自动检测装置
技术领域
本实用新型涉及一种机床加工领域，尤其是涉及一种气压自动检
测装置。
背景技术
在自动机床生产线中，需要加工的工件从上料机构经过传输机构
将工件送到液压卡盘中，在生产和运输过程中铁屑、灰尘或其他细小
物料容易遗留在工件上，而导致夹装位置不良引起的产品报废占极大
比例，致使出次率升高、严重浪费材料，造成严重损失。
发明内容
本实用新型针对现有技术的不足，提供了一种气压自动检测装
置。
为实现上述目的，本实用新型可采取下述技术方案：一种气压
自动检测装置，包括进气口、气压传感器、编程控制器和中空制动器，
所述的中空制动器尾部设有检测孔，所述的进气口和气压传感器相连
接，气压传感器通过气流通道与中空制动器上的检测孔配合连接，气
压传感器和编程控制器电连接。
另一方面，所述的气压自动检测装置的气路为进气口中的空气依
次经过轴衬、主轴、连接盘、中空连接盘、最后进入中空制动器端面
的检测孔。
本实用新型在装夹工件的夹头上安装了气压自动检测装置，此装
置能对在加工过程中的工件装夹进行在线自动检测，若工件装夹不
说 明 书
正，或车削时工件出现打滑等现象，检测装置就会将信息反馈给系统，
系统就会显示异常，并迅速自动停止车削等工作，待工件装夹正确后，
系统又能重新起动。这样就实现了对工件装夹位置在加工过程中出现
的异常进行及时停机、报警、自动复位，提高加工质量，减少了劳动
强度，大大减少出次率，减少因此造成的损失。
附图说明
图1为本实用新型的结构示意图。
具体实施方式
实施例1，下面参照附图说明本实用新型的实施方式。如图1所
示，本实用新型提供了一种气压自动检测装置，包括进气口1、气压
传感器、编程控制器2、中空制动器3，编程控制器2是一种可编程
的存储器，用于其内部存储程序，执行逻辑运算，顺序控制各种类型
的机械或生产过程。所述的中空制动器2尾部设有检测孔4，所述的
进气口1和气压传感器相连接，气压传感器通过气流通道与中空制动
器3上的检测孔4配合连接，气压传感器和编程控制器2电连接；气
源1依次经过轴衬5、主轴6、连接盘7、中空连接盘8、最后进入中
空制动器3端面的检测孔4。
在生产前将工件9放入带气孔夹具内，此时气压检测装置得到的
是一个正常情况下的气压，压力信号传输到编程控制器2，此时编程
控制器2记住这个压力，在生产中，若工件9装夹正确，其将检测孔
4堵塞，气体就无法从检测孔4漏出，气压就正常，运转也就正常。
若工件9装夹歪斜，其检测孔4就漏气，其工作气压就低，气压检测
说 明 书
装置得到的气压就会和设定时的不一样，而这个压力信号传输到编程
控制器2后，编程控制器2判断为异常信号，编程控制器2立即对机
器进行停止加工处理。同理，在轴承车削过程中，如发生工件打滑等
现象，压力信号也会将信号传输到编程控制器，控制器会在该产品生
产完毕后发出信号停止产品的继续生产。
说 明 书 附 图
图1
