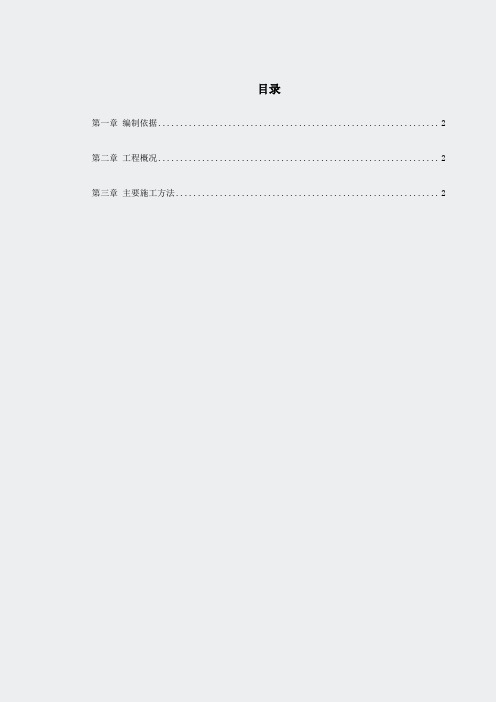

目录第一章编制依据 (2)第二章工程概况 (2)第三章主要施工方法 (2)第一章编制依据根据施工合同及洽商第二章工程概况要本工程为某学院10#、11#、12#、20#公寓楼及教学楼消防应急灯安装工程。
第三章主要施工方法1 材料要求：** 各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。
所有灯具应有产品合格证。
** 灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合表3-37所示的要求。
线芯最小允许截面表3-37安装场所的用途线芯最小截面（mm2）铜芯软线铜线铝线照明用灯头线民用建筑室内工业建筑室内室外******************移动式用电设备生活用生产用****————2 操作工艺2．1工艺流程：检查灯具组装灯具安装灯具通电试运行** 灯具检查：根据灯具的安装场所检查灯具是否符合要求** 灯内配线检查：灯内配线应符合设计要求及有关规定。
** 特征灯具检查：（a）各种标志灯的指示方向正确无误；（b）应急灯必须灵敏可靠；（c）事故照明灯具应有特殊标志；。
** 灯具组装：a 首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。
b 确定出线和走线的位置，将端子板（瓷接头）用机螺丝固定在托板上。
c 根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。
然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
** 灯具安装：应急灯具安装应符合下列规定：A、应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；B、应急照明在正常电源断电后，电源转换时间为：疏散照明≤15S；备用照明≤15S；安全照明≤0.5S。
《全国民用建筑工程设计技术措施2009-电气》

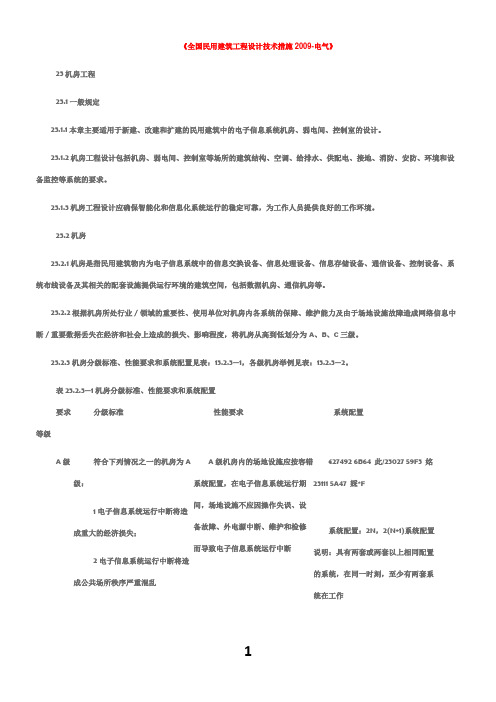

《全国民用建筑工程设计技术措施2009-电气》23机房工程23.1一般规定23.1.1本章主要适用于新建、改建和扩建的民用建筑中的电子信息系统机房、弱电间、控制室的设计。
23.1.2机房工程设计包括机房、弱电间、控制室等场所的建筑结构、空调、给排水、供配电、接地、消防、安防、环境和设备监控等系统的要求。
23.1.3机房工程设计应确保智能化和信息化系统运行的稳定可靠，为工作人员提供良好的工作环境。
23.2机房23.2.1机房是指民用建筑物内为电子信息系统中的信息交换设备、信息处理设备、信息存储设备、通信设备、控制设备、系统布线设备及其相关的配套设施提供运行环境的建筑空间，包括数据机房、通信机房等。
23.2.2根据机房所处行业／领域的重要性、使用单位对机房内各系统的保障、维护能力及由于场地设施故障造成网络信息中断／重要数据丢失在经济和社会上造成的损失、影响程度，将机房从高到低划分为A、B、C三级。
23.2.3机房分级标准、性能要求和系统配置见表：13.2.3—1，各级机房举例见表：13.2.3—2。
表23.2.3—1机房分级标准、性能要求和系统配置要求等级分级标准性能要求系统配置A级符合下列情况之一的机房为A 级：1电子信息系统运行中断将造成重大的经济损失；2电子信息系统运行中断将造成公共场所秩序严重混乱A级机房内的场地设施应按容错系统配置，在电子信息系统运行期间，场地设施不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断€27492 6B64 此/23027 59F3 姳23111 5A47 婇*F系统配置：2N，2(N+1)系统配置说明：具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工作B级符合下列情况之一的机房为B 级：1电子信息系统运行中断将造成较大的经济损失；2电子信息系统运行中断将造成公共场所秩序混乱B级机房内的场地设备应按冗余要求配置，在系统运行期间，场地设施在冗余能力范围内，不应因设备故障而导致电子信息系统运行中断系统配置：N+X(X=1～N)系统配置说明：系统满足基本需求外，增加了x个单元、x个模块或x个路径。
九标电气施工方案
九标电气施工方案一、项目概述：本项目是九标电气承接的一项电气施工项目，位于XX市大型商业综合体建筑内。
项目总面积约为XXX平方米，包括商业空间、停车场、公共区域等。
二、施工目标：1.按照国家相关标准和规范要求进行施工，确保电气系统的稳定性和安全性；2.建设高效节能的电气系统，提供良好的用电环境；3.项目按时完成，保证施工质量。
三、施工内容：1.电气主干线路布置：按照建筑设计方案，进行电气主干线路的布置，采用合适的电缆和电线，保证供电质量；2.电气线路综合布线：根据不同功能区域的需求，设计和布线不同的电气线路，包括照明线路、插座线路、通信线路等；3.电气设备安装：根据项目需求，安装各种电气设备，包括电力配电箱、主开关箱、照明设备等；4.照明系统设计与施工：根据建筑设计方案和功能需求，设计并施工照明系统，包括室内照明和外部景观照明等；5.配电系统建设：设计和建设合理的配电系统，保证电能的分配和供应；6.安全系统建设：设计和建设相应的安全系统，包括火灾报警系统、紧急疏散系统等；7.监测系统建设：设计和建设监测系统，对电气设备和线路进行实时监测和远程控制。
四、施工要求：1.施工人员必须持有相关证书，熟悉电气施工相关知识和操作流程；2.施工必须遵守相关安全规范，确保施工过程中的安全；3.施工必须按照项目进度计划进行，保证按时完成；4.施工过程中必须对施工质量进行严格检查，确保施工质量；5.施工必须与其他施工单位保持良好的沟通和协作；6.施工完成后，必须进行系统的检测和调试，确保系统的正常运行。
五、施工计划：1.撰写详细的施工方案和进度计划，明确各个施工阶段的工作内容和时间安排；2.安排专业人员负责施工现场管理，确保施工人员的安全和工作效率；3.定期召开工作例会，对施工进展情况进行监控和协调。
六、质量控制：1.施工过程中，对材料的选择和使用要符合相关标准和规范要求；2.施工前必须进行电气线路的测试，保证线路的安全性和可靠性；3.施工过程中，必须对各个设备和线路进行绝缘电阻测试，确保设备安全；4.施工完成后，对整个电气系统进行全面的检测和验收，确保系统符合设计要求。
场地环境调查技术导则
可操作性原则
--- 综合考虑技术的获取、时间和经费制定调查计划。
9
10
调查人员应具备的知识
第一阶段 --- 环境科学与环境工程 --- 生产工艺和流程 第二阶段
--- 环境科学 --- 地质和水文地质 --- 化学
11
如何判断需要第二阶段场地调查？
判据： --- 第一阶段调查确认场地内及周围区域当前和历史上均 无可能的污染源，包括了场地上污染源对场地上土壤 和地下水的污染及场地外污染源通过大气扩散沉降和 地下水迁移污染调查场地。 --- 现有资料和历史追溯资料欠缺无法判断场地是否被污 染。
16
不确定性分析
资料缺失、真实性和有效性 污染物识别的不确定性
地层结构和水文地质调查的不确定性
污染源识别 布点、采样 样品保存和运输 分析测试 数据评估和插值
17
第一阶段调查：污染识别
资料收集 文件、档案、影像资料等，反应场地 污染历史情况。 核实资料，观测污染痕迹（异常）， 周边关系，污染现状。
12
如何判断需要第二阶段场地调查？
判断要点： --- 场地有可能产生有毒有害废弃物设施或活动，如化工厂、农药厂、
冶炼厂、加油站、化学品储罐、固废处理，一般要进入第二阶段 调查。
--- 时间：至场地未被污染前； --- 空间：场地内外及地上地下；
--- 污染源：
一次污染源：产生污染的设施和活动 二次污染源：土壤、地下水、地表水、沉积物
当获得地下水的监测数据后， 各监测站的地下水监测信息
8
场地中环境评价中可以参考相关记录表格。
基本原则
针对性原则
--- 场地特征：场地利用特征、水文地质特征、环境特征、区 域自然和社会特征； --- 污染物：重金属、VOCs、SVOCs； --- 污染物程度和分布。
09公共广播系统(兼消防应急广播系统)施工方案
目录1编制依据 (1)1.1.施工图纸 (1)1.2.相关资料、标准、规范 (1)2分部（分项）工程概况 (2)3施工部署 (4)3.1.总体部署原则： (4)3.2.施工阶段划分 (4)4施工准备 (5)4.1.施工准备流程图 (5)4.2.技术准备 (5)4.3.物资准备 (6)4.4.组织准备 (8)4.5.建立、健全的各项管理制度 (10)4.6.施工现场及场外的准备 (10)5主要施工方法 (11)5.1.施工工艺流程 (11)5.2.线缆敷设 (11)5.3.分线箱安装 (12)5.4.设备安装 (13)5.5.系统调试 (16)6质量标准和验收 (19)6.1.质量控制标准 (19)7施工、安全防护、消防、临时用电、环保等注意事项 (20)7.1.产品保护 (20)7.2.安全和环保措施 (20)1编制依据1.1. 施工图纸、设计变更1.1.1.《国家体育场电讯工程深化施工图第三册公共广播系统》1.1.2.设计变更：EM_07_**10、DM_07_**10、EM_07_**19、DM_07_**19 1.2. 相关资料、标准、规范2分部（分项）工程概况国家体育场背景音乐及紧急广播系统具有背景音乐广播、服务性广播、业务性广播、火灾事故广播功能，共计分为80个广播分区。
系统由中央控制管理室（主机房）和4个功放机房组成，每个功放室负责若干广播分区，主机房与功放室采用双链路光纤连接。
广播控制设备集中放置于零层的控制室，功率放大器设置在4个核心筒内的机房内，分别位于零层5#核心筒、8#核心筒、11#核心筒和12#核心筒旁边的4个广播设备间内。
中控管理室与各攻放室之间采用光纤连接。
广播系统具备背景音乐广播、服务广播、业务性广播及紧急事故广播。
火灾事故广播可通过火灾自动报警及消防联动控制系统联动和相互协调报警。
平时可在公共区域播放背景乐，自动循环播放，发生火灾时，兼作事故广播使用，指挥疏散。
系统的设计考虑到使用场所的特性、噪音水平、空间大小高度，并根据扬声器的扩散角度、声压等级和额定输入功率，确定扬声器的数量。
【免费下载】G009说明书
目录文字部分第一章建设条件分析第二章规划原则及总体构思第三章空间布局和景观规划第四章日照分析第五章道路交通规划第六章综合管线第七章竖向规划第八章主要经济技术指标表图纸部分1.鸟瞰图2.区位图3.现状图4.总平面彩图5.日照分析图6.总平面图 (蓝图)7.道路竖向图(蓝图)8.综合管线图(蓝图)9.绿地计算图10.建筑定位图附件1.规划设计条件通知书（条2011004）2.用地红线图3.四邻协议、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。
在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。
管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。
线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。
、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。
对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
09公共广播系统(兼消防应急广播系统)施工方案
目录1编制依据 (1)1.1.施工图纸 (1)1.2.相关资料、标准、规范 (1)2分部（分项）工程概况 (2)3施工部署 (4)3.1.总体部署原则： (4)3.2.施工阶段划分 (4)4施工准备 (5)4.1.施工准备流程图 (5)4.2.技术准备 (5)4.3.物资准备 (6)4.4.组织准备 (8)4.5.建立、健全的各项管理制度 (10)4.6.施工现场及场外的准备 (10)5主要施工方法 (11)5.1.施工工艺流程 (11)5.2.线缆敷设 (11)5.3.分线箱安装 (12)5.4.设备安装 (13)5.5.系统调试 (16)6质量标准和验收 (19)6.1.质量控制标准 (19)7施工、安全防护、消防、临时用电、环保等注意事项 (20)7.1.产品保护 (20)7.2.安全和环保措施 (20)1编制依据1.1. 施工图纸、设计变更1.1.1.《国家体育场电讯工程深化施工图第三册公共广播系统》1.1.2.设计变更：EM_07_**10、DM_07_**10、EM_07_**19、DM_07_**19 1.2. 相关资料、标准、规范2分部（分项）工程概况国家体育场背景音乐及紧急广播系统具有背景音乐广播、服务性广播、业务性广播、火灾事故广播功能，共计分为80个广播分区。
系统由中央控制管理室（主机房）和4个功放机房组成，每个功放室负责若干广播分区，主机房与功放室采用双链路光纤连接。
广播控制设备集中放置于零层的控制室，功率放大器设置在4个核心筒内的机房内，分别位于零层5#核心筒、8#核心筒、11#核心筒和12#核心筒旁边的4个广播设备间内。
中控管理室与各攻放室之间采用光纤连接。
广播系统具备背景音乐广播、服务广播、业务性广播及紧急事故广播。
火灾事故广播可通过火灾自动报警及消防联动控制系统联动和相互协调报警。
平时可在公共区域播放背景乐，自动循环播放，发生火灾时，兼作事故广播使用，指挥疏散。
系统的设计考虑到使用场所的特性、噪音水平、空间大小高度，并根据扬声器的扩散角度、声压等级和额定输入功率，确定扬声器的数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九部分 场地及环境准备
吉林省电力调度数据网工程投标文件－场地及环境准备
吉林省电力调度数据网工程 商业秘密
1
1. 机房的选址
首先，在选择机房时一定要有长久的考虑。作为通信网的中心，机房的线路
工程较为复杂，位置不易随意搬迁。而且本互联网络影响重大，要求保证通信的
畅通，不能长时间地或者经常地中断，因而在机房建筑设计时，应考虑一定的耐
久性，不能经常进行翻修。
此外，为了保证设备长期处于良好的运转状态，应使系统处于良好的运行环
境之中。机房不应设在温度高、灰尘大、有有害气体、靠近易燃易爆物品或气压
低的环境中；应避开经常有大震动或强噪音的地方；应尽量避开总降压变电所和
牵引变电所；应尽量避开雷击较多或常有洪水淹灌的地方。
在满足以上要求的情况下，机房应尽量靠近线路中心。
总之，通信机房的选址，应根据通信网络的规划和通信技术的要求综合考虑，
并结合水文、地质、地震、交通等因素，选择符合路由器、以太网交换机工程环
境设计要求的地点。机房的建筑结构、采暖通风、供电、照明、防火、防震、防
洪、防雷、防静电、防电磁干扰等项目的工程设计，一般由专业的建筑设计人员
承担。
2. 机房的建筑要求
由于通信节点的重要性，在进行工程设计时，除要严格遵守工企、环保、消
防、人防等相关规定，以及符合国家或部颁的现行标准和规范外，还应符合特殊
工艺设计中有关房屋建筑设计的规定和要求，如：
机房的抗震设计烈度应按当地基本建设烈度提高一度；
防火应达到国家二级标准，即要求承重墙、柱、屋面为非燃烧体，屋顶、楼
板、楼梯为难燃烧体，并有相应的消防措施；
高度在15米以上的建筑物和构筑物应按第二类民用建筑物和构筑物的防雷
要求进行设计，应有防止直击雷、侧击雷和雷电流侵入的措施；等等。
机房的最小面积只要能在终局时容纳下所有设备和操作台即可。注意机柜侧
吉林省电力调度数据网工程投标文件－场地及环境准备
吉林省电力调度数据网工程 商业秘密
2
面与墙面的距离不应小于1米，机柜后面与墙面或其它设备（包括其操作台座椅）
的距离不应小于1.5米，以利于散热和便于设备维护。机柜与操作台不宜在同一
排，应对面相向，且相距1.5米以上。在摆放操作台时，最好不要使计算机显示
屏近距离面对门窗。最后一排操作台的座椅与墙面或其它设备之间应保持1.5米
的距离，以便于行走或防止损伤、影响其它设备。
在机房高度方面，要求安装面与梁下或风管下的净高度不小于3米。
机房地面首先要满足承重的要求，应大于400Kg/m2，并能防尘、防火、绝
缘、耐磨，可以是水泥地板、水磨石地板、树脂涂料地板、或防静电活动地板。
当铺设防静电活动地板时，高度采用300mm或330mm，地板板块铺设严密、坚
固，每平方米水平误差不大于2mm。地面或地板必须进行静电接地，可以经由
限流电阻及连接线与接地装置相连，限流电阻的阻值为1M。另外，过道、楼
梯的负荷标准也应在400Kg/m2以上，超载系数1.4。
当采用上走线时，要求走线架牢靠、水平，长边与相应墙面平行。下线梯底
端距安装面2米。
机房墙壁可以采用塑纸贴面，也可以刷无光漆。顶棚可采用铝合金吊顶或刷
涂无光漆。墙面和顶棚要求不易粉化。
机房墙面或顶棚应有外引线的孔洞，孔洞的内面应平整光洁，大小视引线的
总线径而定，并留有一定余量。
机房门的大小应保证设备进出机房方便，高2.3米，宽1米。门窗都应防尘、
保温。建议门前先经一段徊廊，不宜直面街道或马路，窗户装双层玻璃，门窗均
须加橡胶条密封。
3. 工作环境要求
3.1 温湿度要求
为保证设备的服务质量和使用寿命，机房内需维持一定的温度和湿度。若机
房内长期湿度过高，易造成绝缘材料绝缘不良甚至漏电，有时也易发生材料机械
性能变化、金属部件锈蚀等现象；若相对湿度过低，绝缘垫片会干缩而引起紧固
螺丝松动，同时在干燥的气候环境下，易产生静电，危害设备上的CMOS电路；
温度过高则危害更大，它会使设备的可靠性大大降低，长期高温还会影响其寿命，
吉林省电力调度数据网工程投标文件－场地及环境准备
吉林省电力调度数据网工程 商业秘密
3
过高的温度将加速绝缘材料的老化过程，等等。Quidway系列路由器和以太网交
换机对温湿度的要求如表10-1：
温 度 相对湿度
长期工作条件 短期工作条件 长期工作条件 短期工作条件
0℃~30℃ 0℃~45℃
40%~65% 20%~90%
表10-1 机房温湿度要求
3.2 洁净度要求
灰尘对设备运行安全是一大危害。室内灰尘落在机体上，可以造成静电吸附，
使金属接件或金属接点接触不良。尤其是在室内相对湿度偏低的情况下，更易造
成这种静电吸附，不但会影响设备寿命，而且容易造成通信故障。对机房内灰尘
含量及粒径要求如表10-2：
最大直径（μm）
0.5 1 3 5
最大浓度
（每立方米所含颗粒数）
14105 7105 2.4105 1.3105
表10-2 机房灰尘含量要求
除灰尘外，机房对空气中所含的盐、酸、硫化物也有严格的要求。这些有害
气体会加速金属的腐蚀和某些部件的老化过程。机房内应防止有害气体如SO2、
H2S、NO2、NH3、Cl2等的侵入，其具体限制值如下表：
气 体 平均（mg/m3） 最大（mg/m3）
二氧化硫 SO2
0.2 1.5
硫化氢 H2S
0.006 0.03
二氧化氨 NO2
0.04 0.15
氨 NH3
0.05 0.15
氯气 Cl2
0.01 0.3
3.3 防静电要求
尽管Quidway系列路由器和以太网交换机在防静电方面作了大量的考虑，采
取了多种措施，但当静电超过一定容限时，仍会对电路乃至整机产生巨大的破坏
作用。
吉林省电力调度数据网工程投标文件－场地及环境准备
吉林省电力调度数据网工程 商业秘密
4
在通信网中，静电感应主要来自两个方面：一是室外高压输电线、雷电等外
界电场；一是室内环境、地板材料、整机结构等内部系统。因此为防止静电的破
坏，应做到：设备及地板良好接地；室内防尘；保持适当的温湿度条件；当人体
接触电路板时，应戴防静电手腕，穿防静电工作服。
3.4 抗干扰要求
各种干扰源，无论是来自设备或应用系统外部，还是来自内部，都是以电容
耦合、电感耦合、电磁波辐射、公共阻抗（包括接地系统）和导线（电源线、信
号线和输出线等）的传导方式对设备产生影响。
为此：①.要对供电系统采取有效的防电网干扰措施；②.设备工作地最好不
要与电力设备的接地装置或防雷接地装置合用，并尽可能相距远一些；③.远离
强功率无线电发射台、雷达发射台、高频大电流设备；④.必要时采取电磁屏蔽
的方法，等等。
3.5 照明要求
机房一般应配备三套照明系统，即：常用照明、保证照明和事故照明系统。平均
照度150~200lx，最好安装防爆灯。
