戏剧影视服装结构与工艺学裙原型的绘制
服装结构设计教案
绪论一、服装结构设计的性质服装结构设计学是服装专业的主干课，是研究以人为本的服装结构平面分解和立体构成规律的学科。
它涉及到人体工程学、服装材料学、服装卫生学、服装款式设计、服装生产工艺学等多方面的知识，是艺术和科技相互融合，理论和实践相互结合的实践性较强的学科。
现代服装工程是由款式造型设计、结构设计、工艺设计三部分组成.二、服装结构设计的方法１．平面结构设计将指定的服装款式，结合人体穿衣的动、静及舒适要求，运用一定的计算公式，变化原理通过平面结构制图方法将服装整体结构分解为基本部件或样板的结构设计过程.主要有比例分配法和原型法两种。
比例分配法原型法２．立体结构设计将样布披覆在人体模型上，运用边观察边造型边裁剪的手法,直接裁剪岀指定的服装款式或经整理成服装的基本纸样的设计过程.单一式混合式展平式三、服装结构的内容服装人体工学规格设计服装设计原理服装平面、立体结构设计的方法特体服装的结构处理计算机辅助服装结构设计服装庛病与修改第一章服装与人体工学第一节人体的构成一、人体主要部位的构成人的基本体型由头部、躯干部、上肢部、下肢部四大部分构成。
二、人体主要基准点的构成人体主要基准点是服装人体测量、结构设计制图重要理论依据之一。
主要基准点的构成分前面、后面与侧面两大部分。
1。
头顶点：人站立时头顶部最高点，位于人体中心线上，是身高测量的基准点。
2.颈围前中心点:连接左右锁骨之中点。
3.颈侧点：位于颈侧面根部，从人体侧面观察，位于颈根部宽度的中心点偏后的位置，此基准点不易确定，宜斟酌而定。
4.肩峰点：肩胛骨肩峰上端向外最突出点。
5.肩端点:位于肩峰点偏前的位置，此点是衣袖缝合线袖山的位置,同样也是肩宽、袖长确定的基准点。
6。
前腋点：当手臂自然放下时,手臂根部与体干部在前面形成绉纹的起点,此点位置因人而异。
7。
乳头点(胸高点）:胸部最高点即乳头的中点。
8.腰围线前中心点：腰围线与前中心线之交点.9.腹部前突点：位于前中心线腹部向前最突出点。
《服装结构设计》核心课程标准
《服装结构设计》核心课程标准一、学习领域描述（课程计划）二、学习情境设计方案（课业计划）三、教学设备标准一个教学班30名学生标准配置1、服装样版制作与工艺实训中心教学实训基地；2、打版桌18台；3、缝纫机一台；4、人台30个5、设备清单。
四、教师技能要求1、本课程授课教师需要具有服装样版制作设计的专业能力以及企业工业制版的技术水平，具有放缝，放码以及排料和相应的企业实践能力。
2、熟练掌握服装的工艺制作、板型及品质要求,熟悉品牌服装的纸样板型要求和放码规格等有深刻的理解，会电脑制作纸样和放码，会立体裁剪。
熟练服装图案设计，能独立排版并有较多的裁剪经验，成本节约意识强，严格控制材料的预算。
3、熟悉面料配置（如颜色等）和印花，绣花等制作。
4、时尚触觉敏锐，独特的颜色搭配能力，能把握公司产品风格定位和设计师意图，灵活将工艺制作和设计结合。
5、能发现纸样问题所在并及时给出解决方案6、且具有团队合作精神，热爱服装事业五、课程实施建议1、建议本课程采用理论与实践一体化的教学模式、教学场所和行动导向的教学方法。
2、教学场所中准备挂图或者教师预先准备的课件或者图片等学习资料。
3、为保证教学安全和教学效果，建议指导教师将学生分组，每组4～7人，并指定小组长负责指导本组成员。
4、教师在讲授或者演示教学中，应借助多媒体教学设备，丰富的教学课件和相关的图片。
5、评价方式以学生自评为主，学生互评为辅，教师在评价过程中起到引导调控作用。
教师评价内容包括对学生学习过程的观察，根据学生自我评价和小组评价的情况，给出总体评价和改善意见。
6、在教材的实际使用中，可以根据师资、学生、教学设备特别是学生的实际情况对教学内容进行相应的调整。
六、课程（学习领域）评价考核标准所有学生必须通过表1所列写方法能力和社会能力评价，才能参加课程考核；课程专业能力考核的具体考核内容和评价标准见表2。
方法能力和社会能力考核项目。
(完整版)服装结构制图教案
《服装结构制图》教案**：***班级： 09服装班一1-3课时课题：服装结构制图的依据（人体体型和人体测量）目的：1、了解结构制图的依据，为以后的制图作准备。
2、简单了解本课程所学的内容。
重点：1、激发学生对本课程的学习兴趣。
2、了解结构制图的依据有哪些。
3、理解人体各部位的测量方法并能动手操作。
难点：1、激发学生兴趣。
2、人体测量。
方法：理论讲解与操作相结合。
准备：1、测量工具：皮尺、直尺、记录笔、腰节带。
2、临时测体对象。
课时安排：3课时过程：A、讲解本课程知识点与学习方法，激发学生兴趣。
B、讲授新课：一、服装结构制图的含义：是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据。
运用服装制图的方法，在纸上（或直接在面料上）画出服装衣片和零部件的平面机构图，然后制作成样板或接着将面料裁成衣片。
二、结构制图的依据有哪些？1、人体。
（主要依据）所谓“量体裁衣”，精辟地概括了人体和服装的关系。
2、测量人体有关部位的长度、宽度、围度的规格数据。
（直接数据）注：人体运动规律则是作为服装放松的主要依据之一。
三、人体体型：可分人体比例和人体结构两个方面理解：（一）人体比例：测量单位：头正常人体：成年男性：7.5个头成年女性：7个头1—2岁： 4个头5—6岁： 5个头14—15岁：6个头16岁：接近成年人25岁：达到成年人身高（二）人体结构：为方便测量，可将人体的体表部位用假设的点、线、面表示。
1、点如：颈间点、肩端点、颈窝点、胸高点、等等。
2、线：如：颈围线、颈根围成、前中心线、胸围线、腰围线。
臀围线等等3、面：如：肩部、胸部、腰部、腹部、膝部、等等。
4、人体服装相对应的部位：在以后边制图边讲解，首先自己了解。
四、人体测量：人体测量是取得服装规格的主要来源之一。
（一）测体工具（常用）软尺：主要工具。
3、腰节带：围绕在腰节最细处，测量腰节所用工具。
（二）测体方法：（以女体为例讲解）测净体规格（仅穿内衣）。
《服装结构设计与制图》——第四章 结构设计原理
《服装结构设计与制图》——第四章结构设计原理一、教学目标教学目的：了解服装结构设计的基本原理，能对服装效果图的外形轮廓的准确审视。
掌握结构线是服装结构的具体表现，其特征以及相互间的吻合是结构设计的重要表现手法，熟悉结构线的各种画法。
教学要求：1.能准确审视服装效果图，掌握服装各部位的吻合、各部件的组合关系。
2.明确结构线是服装结构的具体表现，掌握结构线在结构制图中的正确使用。
二、课程内容第一节服装效果图的审视与结构分解一、服装效果图的外形轮廓审视：服装设计效果图也有人称为服装画，是设计者对服装造型款式的具体形象的表达，是设计者的创造构思语言，是作为结构设计的主要依据。
效果图的伸视包括对效果图的类别、（工艺型、具实型、夸张型、艺术型）款式的功能属性、（实用型、表演型、广告服装）平视与透视结构、（外部造型、部件之间相连、穿脱形式、各部位舒适量）结构的可分解性、（重点）材料性质与组成、（面、里、辅料的种类、纹样、色彩、毛向、布纹、可烫性、可缝性））工艺处理形式（装饰线、开口、开衩、辑明线及各种材料的组合）等内容。
（一）结构的可分解性：效果图所显示的服装能够通过立体构成和平面构成的方式，图解成基本衣片的特征称结构的可分解性。
设计合理的服装都具有良好的可分解性，如果服装某部位不能图解成衣片，则称该部位不可分解。
审视服装效果图时，应注意分析以下几个方面：1.分析服装外形轮廓：即服装结构必须适合人体穿着需要，不能阻碍人体活动规律。
其服装是紧身型还是宽松型的。
常需特别注意的部位有领口、下摆、袖口、腰围等部位，要分析其大小能否通过人体头部、肩部、臀部等部位，如不能则需观察该部位附近是否有开口、折裥、装松紧带等工艺形式，这些工艺形式所提供的宽松量加上原来部位的大小能否使穿脱方便和美观。
2.分析衣缝线条的结构性：款式造型图分解成平面的结构图后衣片相关的部位结构图之间是否存在着重叠部分，即使两者分离的结构形式（如省道、分割线）使两者在重叠部分消失的同时仍能保持衣片形状的完整性。
【江苏】中职服装结构制图(主编徐雅琴 高教版)教案：第四章 女裙结构制图01
课题：直裙（一步裙）【学习目标】本节课主要要求同学们了解服装裁剪中批量裁剪的工序以及每道工序的方法和注意事项。
【自主梳理】1、批量裁剪工艺主要有哪几道工序？2、什么是数量复核、验料和整理？3、裁剪工艺中有几道工序？4、验片的目的和方法有哪几个？5、什么是编号和扎包？【课堂探究】第四章女裙结构制图第一节直裙（一步裙）_____________________________________是裙；裙从外形结构上看可分为_________、_________、_________、_________等。
直裙裙身__________，裙上部符合人休腰臀的曲线形状，它的外形是腰部________ __________，臀部__________，外形线条__________。
1、制图依据（1）款式图与外形概述款式特征：裙腰为__________，前后腰口各设__________，侧缝线__________，后中设__________，开端__________。
适用面料____________________。
（2）测量要点裙腰围的放松量为__________，裙臀围的放松量为__________，裙长一般为__________。
(3)制图规格号型__________，裙长__________，腰围__________，臀围__________，腰宽__________。
2、直裙各部位线条名称3、结构制图4、制图要领与说明（1）臀围采用1/4分配法的原因：_______________________________________ ______________________________________________________________ __________________________________________________________。
（2）后中腰口低落的原因：___________________________________________ ____________________________________________________________。

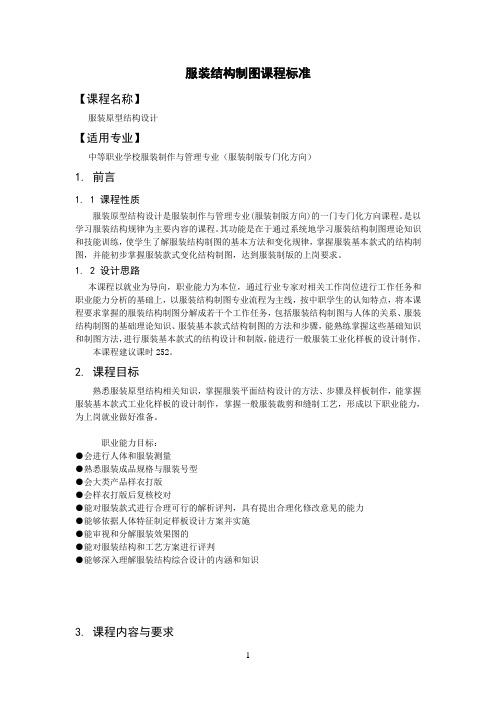

《服装结构制图》课程标准
服装结构制图课程标准【课程名称】服装原型结构设计【适用专业】中等职业学校服装制作与管理专业（服装制版专门化方向）1. 前言1. 1 课程性质服装原型结构设计是服装制作与管理专业(服装制版方向)的一门专门化方向课程。
是以学习服装结构规律为主要内容的课程。
其功能是在于通过系统地学习服装结构制图理论知识和技能训练，使学生了解服装结构制图的基本方法和变化规律，掌握服装基本款式的结构制图，并能初步掌握服装款式变化结构制图，达到服装制版的上岗要求。
1. 2 设计思路本课程以就业为导向，职业能力为本位，通过行业专家对相关工作岗位进行工作任务和职业能力分析的基础上，以服装结构制图专业流程为主线，按中职学生的认知特点，将本课程要求掌握的服装结构制图分解成若干个工作任务，包括服装结构制图与人体的关系、服装结构制图的基础理论知识、服装基本款式结构制图的方法和步骤，能熟练掌握这些基础知识和制图方法，进行服装基本款式的结构设计和制版，能进行一般服装工业化样板的设计制作。
本课程建议课时252。
2. 课程目标熟悉服装原型结构相关知识，掌握服装平面结构设计的方法、步骤及样板制作，能掌握服装基本款式工业化样板的设计制作，掌握一般服装裁剪和缝制工艺，形成以下职业能力，为上岗就业做好准备。
职业能力目标：●会进行人体和服装测量●熟悉服装成品规格与服装号型●会大类产品样衣打版●会样衣打版后复核校对●能对服装款式进行合理可行的解析评判，具有提出合理化修改意见的能力●能够依据人体特征制定样板设计方案并实施●能审视和分解服装效果图的●能对服装结构和工艺方案进行评判●能够深入理解服装结构综合设计的内涵和知识3. 课程内容与要求4. 实施建议4. 1 教材编写（1）必须依据本课程标准编写教材。
（2）教材应充分体现任务引导、实践导向的课程设计思想。
要以服装结构制图的各项任务为主线、结合职业技能证书考核要求，合理安排教材内容。
（3）教材在内容上应既有实用性又有开放性，及在注重服装结构技能训练的同时，还应根据企业和市场的变化，及时将最新版型设计理念和打版技法引入到教学中，使教学内容适应社会需求。
服装制作工艺
驳领结构设计驳领属开门领最典型的代表，它在众多领型中最有富于变化，且用途最广泛，但其结构也是最为复杂，领型结构具有综合特点，是学习的重点。
一、驳领的构成与制图：驳领是翻领与领座相连的衣领，它和衣身驳头共同组成驳领领型。
1. 确定领口与驳头：将衣身原型转动出撇胸后再进行领口与驳头的制图：先做出驳口线，肩领点A沿肩线延长2.3cm为驳口基点B（AB两点的距离为领座宽的0.8倍）在止口线上高于腰节5cm左右确定驳口止点C，BC两点连线为驳口线，领口、串口及驳头宽的结构。
2. 确定翻领松度：过A点向上作BC的平行线，其长度为衣领的宽度7cm，并设为D点，由D点左量2cm作垂线段得D/点，连接AD/并延长到E点，使AE为后领弧长，过E点作AE的垂线EN其线段长为衣领宽度，领角宽3.5cm左右，距驳头顶点4---5cm或根据流行而定。
3. 绘制轮廓线：连接各主要结构点，作出领上口翻折线。
注意后领宽两端的直角处理。
二、驳领的结构分析：（一）领口的设计：1. 领口宽：利用衣身原型转动法在前中心设置出撇胸后，根据服装款式的要求，可以沿肩线将前后领点向外扩展0.5—1.5cm。
驳领的领口结构更强调穿着的实用性和舒适性，在我国传统的驳领服装结构设计中，多采用前胸宽的1/2设定领口宽。
2. 领口深与串口线：普通西装的领口深按照衣身原型的领口进行结构设计即可。
在驳领服装结构中，领口深可以根据款式的要求，以原型领口深为基础作上下调整变化。
串口线是驳领服装衣身领口前端的直线，是反映领型风格的重要线条。
串口线位置的确定不仅决定于领深和领口线的造型形态，而且还决定于驳头的造型形态。
（二）驳头的结构设计：驳头是由驳口线、驳头宽、驳头外形的造型三要素构成的。
1. 驳口线的结构设计：驳口线是连接驳口基点与驳口止点的直线，是驳头翻折的基准线，也是驳领款式造型的重要结构线之一，它的倾斜状态直接受驳口止点及衣身叠门宽的影响。
在叠门宽相同的情况下，驳口止点越向上移动，驳口线越倾斜。
第四节女西服的结构制图与缝制工艺
第四节女西服的结构制图与缝制工艺一、女西服的款式特点:三开身结构，前片分两部分，即前大片和腋下片。
前大片设腰省，左右两个嵌袋，方角袋盖。
后片有后中缝。
平驳头，平下摆，单排三粒扣。
圆装两片袖，有袖开衩，开衩处钉三粒扣。
女西服的款式变化很多，结构紧凑严谨、造型合体美观，是广大女性较喜爱的服装品种。
二、面料选择:女西服的面料可使用中等厚度的全毛、毛涤混纺、麻、棉、化学纤维等织物。
里料一般选用涤丝纺、尼丝纺等织物。
袋布既可选用里料，也可用全棉或涤棉布。
三、面辅料参考用量:1、面料:幅宽144CM，用量约150CM，估算式为衣长+袖长+20CM左右2、里料:幅宽144CM，用量约145CM，估算式为衣长+袖长+15CM左右3、辅料:有纺粘合衬适量，无纺粘合衬适量，垫肩1副，大纽扣3粒，小纽扣6粒四、成衣规格:(单位:CM)名称号/型衣长胸围肩宽袖长袖口宽165/88A 70 88+14=102 42 58 14 规格五、结构制图:结构制图的方法:可参照西装领外套的制图方法。
要点:1、侧胸省通过纸样折叠转移隐藏到公主线上。
2、凡后肩有肩公主线，就应在其上打肩省，前肩线长为后肩线长-1.5CM3、后片公主线与袖后起翘点对位(一)利用有侧腰省的女装原型进行绘制，让原型板的前后身腰围线落在同一水平线上。
(二)绘制后片:延长后中心线至衣长，绘制后片矩形。
1、后领宽水平加大1CM，以加大领围，方便内穿毛衫等。
2、肩点向上抬升1CM，向外水平加大1CM，增加小肩长，保证内穿毛衫合体。
3、腋下点向下降1.5CM，向外水平加大1.5CM，增大袖窿及加大胸围至所需要尺寸，此时胸围线下降了1.5CM，胸围半围加大了3CM。
4、后中心线在胸围线上内收0.5CM,在腰围线上内收1.5CM，在下摆围线上内收1.5CM。
5、设定后片侧缝:在腰围线上内收1.5CM。
6、设定后公主线和后肩分割线:在后袖窿弧线上取与后背宽线相切的点，在后肩线上3等分，并设肩省1.5CM，在后片腰围线上三等分点，连接这4点形成弧线至底摆，即形成后公主线和后片分割线。
服装设计说明(一)
服装设计说明（一）“绚影”女装设计说明服装是人类在这个世界上的第一个外壳。
服装不是传统意义上的一种服饰，而是一种文化。
消费者需要第二次设计服装。
通过相应的裁剪技术和缝纫技术，将设计思想制作成物件，使艺术美达到最高点。
追求生活和时尚是现代人生活的一种反映。
时尚从未逝去，永远在重现。
文明与视觉经典的精髓，无论冷漠或热情，奢华或简约，都在生活中展现的淋漓尽致。
一、“绚影”的设计主题本系列灵感来源于对生活的品味，在现实生活中时尚在变幻着它的角色，在复杂多彩的现实生活中上演着戏剧，融合现代时尚造型优雅、精致。
展现了对明天的憧憬，表现了对过去的追忆。
单一色彩对人的视觉赋予亲和力，接近于大自然，把服装展现的更生活化。
二、“绚影”的设计步骤（一）款式设计这一系列衣服简约新潮，线条流畅简洁。
整体服装简洁，优雅大方，简约单调，体现了服装的经典，再现了失传的简约风格。
裙子上下的划分看似简单的划分，整个重点就在这一点上。
服装整体造型体现了服装的美和美感。
局部的设计给视觉冲击带来了不一样的感觉。
该系列服装运用比例与分割、对称与平衡、多样与统一等造型艺术，达到服装的和谐与完美。
在服装用料上以单一的颜色主面料，网眼布与纱为辅料，在前胸设计上，开口在胸高点下，突出了女性的柔美，性感的一面，优雅而大方。
款式以宽松型，没有女性的曲线美，突出了整体的休闲美感。
但在服装的局部进行点缀，在前裙片的贴块上烫上烫钻，修饰了服装整体的单一，在贴块的细部用珠片再加以点缀，金色卓而不郡，点缀的部位有规律而不张扬。
身体的曲线、浪漫的细节，充分的展现出了都市之时尚精神。
（二）结构设计服装结构设计是服装的整体体现。
款式设计的构思和服装结构设计相辅相成。
服装的结构设计决定了服装的整体造型，造型的好坏取决于服装的结构设计。
这一系列衣服结构简单，上下裙摆分。
分割部分的异域风情部分被绘制成细密的褶皱，以达到整件西装的动感。
在局部用网布做补丁，表现服装的层次感。
服装结构[1]
手工作业
Exercises by Hand
• 手工绘制男装、女装、童装人体底版和比例底版 （正面、背面、侧面）各一份,A4规格 • 制作常规合体款式服装的外轮廓模版，比例需合理
» 短上衣、一般长度上衣、长至大腿中部的大衣
– 正常腰线迷你裙、短裙、及膝裙、半长裙、及踝裙 – 正常腰线迷你裤、中短裤、及膝裤、九分裤、长裤
• 时装效果图例图
• 时装效果图例图
时装艺术广告画与插图
Fashion Advertisement Illustration
• 时装广告画与插图是指那些在报刊、杂志、橱窗、 看板、招贴等处，为某时装品牌、设计师、时装 产品、流行预测或时装活动而专门绘制的时装画。 • 时装广告画与插图并不注重时装的细节，而是注 重其艺术性，强调艺术形式对主题的渲染作用， 依靠时装艺术的感染力去征服观者。
线条 only
服装款式结构图
apparel style structural graph About Design & Pattern
线条+色彩+料样+说明
服装款式结构图
线条+色彩
服装款式结构图
apparel style structural graph About Design & Pattern
Apparel Style Structural Graph
About Design & Pattern
服装款式结构图
Total: 32 units 16 units/week 2 weeks for all Dec, 2007
与服装有关的画或者图
Drawings about Apparel
• • • • •
