长沙水泵厂D25-50×6卧式多级离心泵
中国水泵型号最新解读？----长沙水泵厂

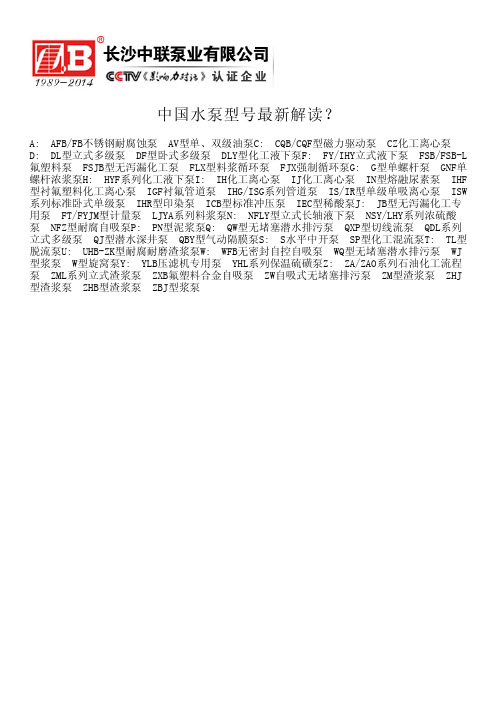

中国水泵型号最新解读？
A: AFB/FB不锈钢耐腐蚀泵 AV型单、双级油泵C: CQB/CQF型磁力驱动泵 CZ化工离心泵D: DL型立式多级泵 DF型卧式多级泵 DLY型化工液下泵F: FY/IHY立式液下泵 FSB/FSB-L 氟塑料泵 FSJB型无泻漏化工泵 FLX型料浆循环泵 FJX强制循环泵G: G型单螺杆泵 GNF单螺杆浓浆泵H: HYF系列化工液下泵I: IH化工离心泵 IJ化工离心泵 IN型熔融尿素泵 IHF 型衬氟塑料化工离心泵 IGF衬氟管道泵 IHG/ISG系列管道泵 IS/IR型单级单吸离心泵 ISW 系列标准卧式单级泵 IHR型印染泵 ICB型标准冲压泵 IEC型稀酸泵J: JB型无泻漏化工专用泵 FT/FYJM型计量泵 LJYA系列料浆泵N: NFLY型立式长轴液下泵 NSY/LHY系列浓硫酸泵 NFZ型耐腐自吸泵P: PN型泥浆泵Q: QW型无堵塞潜水排污泵 QXP型切线流泵 QDL系列立式多级泵 QJ型潜水深井泵 QBY型气动隔膜泵S: S水平中开泵 SP型化工混流泵T: TL型脱流泵U: UHB-ZK型耐腐耐磨渣浆泵W: WFB无密封自控自吸泵 WQ型无堵塞潜水排污泵 WJ 型浆泵 W型旋窝泵Y: YLB压滤机专用泵 YHL系列保温硫磺泵Z: ZA/ZAO系列石油化工流程泵 ZML系列立式渣浆泵 ZXB氟塑料合金自吸泵 ZW自吸式无堵塞排污泵 ZM型渣浆泵 ZHJ 型渣浆泵 ZHB型渣浆泵 ZBJ型浆泵。
长沙工业泵厂250MD60×3型矿用卧式多级离心泵
250MD60*3型矿用卧式多级离心泵概述：250MD60*3型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：180米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
250MD60*3型矿用卧式多级离心泵产品结构说明250MD60*3型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
250MD60*3型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙水泵厂D12-25×11卧式多级离心泵
D12-25*11卧式多级离心泵概述：D12-25*11卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：275米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D12-25*11卧式多级离心泵产品结构说明D12-25*11卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D12-25*11卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D85-45卧式多级离心泵性能参数表-长沙奔腾泵业
D85-45卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-45卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。
100D45卧式多级离心泵性能全参数表-长沙奔腾泵业
实用文案100D45卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
101 28.06 172.0 60.8 77.5 3.9 119 33.06 140.0 61.2 74.0 4.59 72 20.00 230.4 63.99070..5 3.2 101 28.06 193.5 68.4 77.5 3.9 119 33.06 157.5 68.9 74.0 4.5D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D450-60/84（250D60）2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1n-φD 4-φk 型号功率 Kw100D16型泵外形安装尺寸表7 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级外形安装尺寸（公用底座）泵重配套电机D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723 351264345Y280M-290 12270321771142387832717537445606-φ30475Y315S-211D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表74 2691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 2250 750 1500 375 547 235 1126 Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600 460 723 360640 880 505495 501556JS 2355M 2-21908 3273 2655 855 1710 555 811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸（本身底座）泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4 368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075 795740655418 -7040650831545 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5457 508 315 φ28770 Y315M 1-41322714835.5 500610 355 φ30JS 2355S 2-472869855885 45457508315φ28 850 Y315M 2-41602889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图）200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520 725 425 827150 388503384285 457 700 508 450 450 400 315 45 45 4-φ30φ28 960Y315M 2-41602538 3028 863 560 620 355 60φ30JS 2355M 1-4 JR 2-355M 1-4160 4 3275103163393900630355 30 φ281070Y355-34-42002668 315 8 928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图）D85-67型泵外形安装尺寸表8安装图）D155-67型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φkKg型号 Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 6 3556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 93752 1091899 69.5 860790500φ32 1860JK134-24408安装图）D280-43/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 Kg电动机 L L 1 L 2L 3L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φDn-φk 型号Kw8安装图）D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738770 3881243190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750 Y400-43-43553489 870 940 560 110φ42JSQ147-43604 3891920 541 7271000710 400 30 φ35 2000 Y400-54-4 5008安装图）。
D46-30卧式多级离心泵性能参数表-长沙奔腾泵业
D46-30卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D46-30卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。
长沙水泵厂DY12-25×11型卧式多级离心油泵
DY12-25*11型卧式多级离心油泵概述：DY12-25*11型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：275米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DY12-25*11型卧式多级离心油泵产品结构说明DY12-25*11型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DY12-25*11型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD25-50x8型矿用多级泵技术说明、厂家、价格
/MD25-50x8型矿用多级泵技术说明、厂家、价格一、D25-50x8型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
泵的进口允许压力均不超过0.6MPa。
二、D25-50x8型卧式多级离心泵参数范围：流量：15-30m³/h扬程：144-618m三、D25-50x8型卧式多级离心泵型号说明25 -- 泵设计点流量为25m³/h50 -- 泵单级设计点扬程为50m8 -- 泵的级数为8级/四、D25-50x8型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、D25-50x8型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
2、订货时需注明泵的型号、参数，以及输送介质的密度、温度、粘度、腐蚀性等。
长沙工业泵厂DY6-25×7型卧式多级离心油泵
DY6-25×7型卧式多级离心油泵概述：DY6-25×7型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：175米，流量Q：6m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DY6-25×7型卧式多级离心油泵产品结构说明DY6-25×7型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DY6-25×7型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
卧式多级离心泵,D25-30×8多级离心泵,宏力水泵
卧式多级离心泵,D25-30*8多级离心泵,宏力水泵
D25-30*8多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D25-30*8多级离心泵参数范围：
流量Q25m3/h
扬程H240m
D25-30*8多级离心泵型号说明：
D25-30*8
“D”－表示单吸卧式多级节段式水泵。
“25”－表示泵的流量（m3/h）。
“30”－表示泵的单级扬程（m）。
“8”－表示级数。
D25-30*8多级离心泵结构型式：
多级离心泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D25-30*8多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。
D25-30*8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D25-30*8多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
（可订制）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙自平衡多级泵厂整理http://www.cshlby.com
D25-50*6卧式多级离心泵概述：
D25-50*6卧式多级离心泵供输送清水及物理化学性质类似于水的 液体之
用。该泵扬程为H：300米，流量Q：25m3/h。液体的最高温度不得超过80℃，
广泛应用于矿山排水、工厂及城市给水之用。使用温度T：80℃+80℃。
D25-50*6卧式多级离心泵产品结构说明
D25-50*6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平
方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。多级
离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进
出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配
时务必注意。
D25-50*6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼
挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、
导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压
不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中
段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，
磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖
上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封
作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗
出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流
长沙自平衡多级泵厂整理http://www.cshlby.com
失要降低水泵的效率。
