电磁兼容解决方案
电磁兼容解决方案
电磁兼容三要素是干扰源（骚扰源）、耦合通路和敏感体,电磁兼容的解决方案常用的方
法主要有屏蔽、接地和滤波
1.1.1 电磁干扰
电磁骚扰引起的设备、传输通道或系统性能的下降。它的主要要素有自然和人为的骚
扰源、通过公共地线阻抗/内阻的耦合、沿电源线传导的电磁骚扰和辐射干扰等。电子系受
干扰路经为经过电源，经过信号线或控制电缆，场渗透，经过天线直接进入；并且有电缆耦
合，从其它设备来的传导干扰，电子系统内部场耦合，其它设备的辐射干扰，其它设备的辐
射干扰，电子外部耦合到内部场，电子外部耦合到内部场，宽带发射机天线系统，外部环境
场等等。
一般都非常重视电路板的功能设计。但是，一块功能板的质量好坏不完全决定功能设计水平，
往往PCB的布局、布线好坏起关键作用。利用人工布线，不断调整布局才能取得最佳PCB
拷贝。一块功能板好坏最终要看它的环境适应能力(电源、温度、电磁环境等)，还要看它的
可测性、可维护性、可生产性等工程化设计和工艺技术综合指标要求。很多情况下，就是1
个信号布线不当削弱了整块板的抗干扰能力，甚至影响到整机抗干扰指标。PCB设计是一
件精雕细刻的工作，随时用EMC预检方法进行抗干扰检查，总能查出薄弱的不合理的布线。
PCB布线需要通过几次调整才能满足抗干扰决这类电磁兼容问题往往是从电路布局、信号
走线等方面入手。因此，电磁兼容技术很大程度上是一门工艺性技术。
测试转台测控系统设计可以分为三大部分：①控制柜电子线路设计；②台体布线，包括
滑环布线、台体内走线、控制及测量电缆布线、感应同步器反馈信号及陀螺信号前置放大器
设计等；③接地系统设计。每一部分在运行过程中都会遇到如下几方面干扰：①传导性耦合
干扰；②电容性耦合干扰；③电感性耦合干扰。解决其干扰问题一般从以下几方面着手：①
系统内干扰的抑制；②干扰途径的抑制。但无论从原理上讲还是从实践上讲，干扰源的抑制
是解决干扰最有效的方法。下面分别从每一部分出发来讨论其电磁兼容性设计。
2.1 控制柜电子线路的电磁兼容性设计
每个控制柜由若干控制箱构成，而控制箱内的电子线路采用了模块化设计。每个控制箱
的电磁兼容性设计大致可分为四个方面：①主电子线路印刷板设计；②外
引线设计；③公用底板设计；④控制箱装配工艺设计。
2.1.1 主电子线路印刷板设计
首先讨论如何减小主线路板对外界的干扰。测控系统中任何电子线路都会对外界产生传导
性耦合干扰、电容性耦合干扰和电感性耦合干扰，只是大部分线路在某些方面的干扰并不突
出，不作为明显的干扰源。在主电路中往往既有数字电路又有模拟电路。为了抑制数字电路
造成的电源波动耦合干扰，在板内每一个芯片的Vcc和GND之间要接入旁路电容，以便该
芯片造成的电源波动被就近吸收，减小其对其它芯片的影响。在接入旁路电容时应尽可能靠
近芯片，使Vcc-GND通过旁路电容构成的回路面积最小，而且Vcc和GND的走线应尽可
能短而粗。
为了防止每一块印刷板通过Vcc、GND对其它印刷板造成传导性耦合，其Vcc-GND入
口处要接入一个大容量的电解电容，并入一个0.1 μF的高频电容，以吸收该板的电平波动。
数字电路中各信号之间的容性和感性耦合有时难以避免，但因为数字电路本身具有很大的噪
声容限，这种耦合并不会造成严重的影响。同时数字电路中很少有大电压和大电流信号，因
此它对外界的电容性和电感性耦合可以忽略。抑制数字电路的容性和感性耦合的方法是
对每块印刷板外加接地良好的金属壳，以起到电磁屏蔽效果。
测控系统中模拟电路大多处理的是直流小信号，因此一般不会对外界造成明显的容性和
感性耦合干扰。但也有一部分是处理交流大信号，如测角系统中的激磁电源，它是一个2 kHz
的正弦交变信号，能产生变磁场，因此容易对外界造成干扰。在设计印刷板时没有有效的方
法来避免板内的干扰，只能通过加大干扰回路和被干扰回路的距离来减小它的影响，或适当
采用屏蔽线的方法来抑制。该控制板对其它印刷板的这种磁干扰也只能通过对整块板的屏蔽
来抑制。
一般来讲，电子线路中大电流回路和大电压回路容易造成电感性和电容性耦合。在测试
转台测控系统中，为了减小功耗，采用了数字功放。由于数字功放采用了含有高频大电压调
制信号的数字PWM方式驱动，同时电机绕组又是一个电感性负载，因此它会对外界造成严
的电容性耦合干扰。但由于流过绕组的电流并不大，故它不会造成大的电感性耦合干扰。产
生这种干扰的原因是驱动器中开关的通断瞬间感性负载会产生很高的尖峰电压，而容性干扰
的大小同这一电压成正比。抑制数字功放的这种干扰应从以下几方面入手：
①开关二端加合理的吸收电路；
②在感性负载或A、B、C三相之间并入高压高频电容；
③在IGBT功率开关驱动电路上设法减缓开关的导通、关断速度，使其基极驱动波形变
缓，这样将使开关器件在导通和关断瞬间均有很大的压降，从外界的各种干扰。下面将讨论
在设计主电路印刷板时如何抑制外界干扰。
在数字电路中，传导耦合主要是通过电源和地线引入的
。上面曾谈到的在Vcc-GND之
间加滤波电容已从很大程度上抑制了这种耦合，因此下面主要讨论如何抑制容性和感收耦
合。对于
感性耦合，从设计上要避免印刷线构成环路，当然包括电源线和地线，这样既可以
消除地环流，又使其不受外界磁场的干扰。对于容性耦合，要设法减小信号线之间的分布电
容，
因此应注意以下几点：
a. 尽可能避免二信号线的长距离平行布线；
b. 强信号同弱信号尽可能不要贴近布线；
c. 布线时尽量不要从管脚间穿行，对于高频信号尤其如此；
d. 时序逻辑电路的输入、输出线最易引入干扰，因此应避免过长引线。
其输出尽量不要跨板驱动，必要时应先加缓冲隔离，如测角系统中经20 MHz分频得来的
10 kHz、20 kHz等时间基准在板间传输时，应先加缓冲驱动以隔离传输线引入的回扰；e.
经传输线传输的信号可能会发生畸变，因此应在下一级电路的输入处加施密特整形。
数字电路中往往会有许多引脚空闲不用，由于其缺乏确定的电平而容易引入干扰，其中时序
逻辑组合比逻辑电路更易受干扰，如测角系统中的计数电路、单双稳电路等，一个干扰脉冲
有可能造成其状态的误翻转。因此要将其不用的输入端依设计要求分别接至GND或通过1 k
Ω电阻接至Vcc。由于时序逻辑电路的输出端可能是其内部的输入，其闲置的输出端也要避
免悬空，而应对地接入1 000 Pf高频电容。
同数字电路相比，模拟电路的抗干扰问题更难解决。在数字电路中传导耦合一般不造成
多大问题，但对模拟电路来讲，这种干扰却必须引起高度重视。
正如前面讲到的，传导耦合的最常见形式为公共地线耦合，而消除传导耦合的最有效的
方法是一点共地。有时由于受到印刷板空间的限制不可能使每一个单元电路的地全部是一点
共地(有时也不必要)，因此常遵循的原则是：单元电路一点共地，然后接入公共的地线上去。
这对多级线路来讲仍存在着公共地线的传导耦合，此时应注意在安排线路时不让大信号回路
的电流流过小信号回路，以尽量减小大信号回路对小信号回路的干扰。例如在测角系统中激
磁电源从信号发生到其输出共有多级电路，一般由运放单元电路组成，每个单元电路要一点
共地，即其输入、输出及工作电源的地要尽可能从一点引出，然后连接到地母线上。在这种
线路中，模拟工作的电源地线要从大信号单元电路即激磁输出级的“地”处接入，而不应在
信号发处接入。
对于测角中的粗、精反馈信号及主控系统的测速机反馈、陀螺信号的前置处理电路等模
拟线路设计，除了注意以上几点外，尤其还要注意输入信号的“地”应在其多级处理线路的
最前级处接入，而不应随便将输入信号的“地”接自系统任意点的“地”。由于输入端一般
比输出端的信号要小，故此处遵循单元电路的一点共地原则更重要。
除上述常见的传导耦合外，模拟电路中还有其它性质的传导耦合如接触电阻变化，尤其
是采用大量运放的模拟电路，由于其输入端对各种噪音比较敏感，其同、反相端尽量不要直
接同可调电位器的滑动端相连(滑动端具有大的接触噪声)。
正如以上谈到的，运放的同、反相端(尤其是作为“虚地”的同相端)对噪音非常敏感，
因此模拟线路中抑制电容性和电感性耦合，尤其是电容性耦合要特别注意避免这些引脚直接
引入干扰。对于高增益、高阻抗和小信号放大电路更要注意这一点。
为了避免电容性干扰，连接运放的同、反相端的引线不宜过长，尤其应避免直接从前面
板上的电位器一端到运放的输入端的引线。对于高输入阻抗、高增益及宽带运放电路，除了
一般的措施外，还应采取同、反相端的屏蔽和其它装配工艺措施。
风扇的电磁兼容性测试与解决方案
D. IEC 60364
7.在风扇电磁兼容性测试中，下列哪种测试方法用于评估辐射干扰？()
A.静态测试法
B.动态测试法
C.传导测试法
D.辐射测试法
8.以下哪项措施可以有效降低风扇的辐射干扰？()
A.增加风扇叶片数量
B.减小风扇尺寸
C.使用高导电材料的风扇罩
D.提高风扇转速
9.在风扇电磁兼容性测试中，以下哪个频率范围的干扰通常由电动机产生？()
A. 1kHz以下
B. 1kHz～10kHz
C. 10kHz～100kHz
D. 100kHz以上
10.以下哪种材料不适合用于风扇的电磁屏蔽？()
A.铝
B.铜
C.铁
D.塑料
11.在风扇的电磁兼容性测试中，以下哪个部件最容易受到外部干扰？()
A.电动机
B.控制器
C.电源线
D.风扇叶片
12.以下哪个设备不属于电磁兼容性测试设备？()
A.电场强度
B.磁场强度
C.温度
D.干扰功率
2.在风扇电磁兼容性测试中，哪个频率范围的干扰最为关注？()
A. 30MHz以下
B. 30MHz～300MHz
C. 300MHz～3GHz
D. 3GHz以上
3.以使用屏蔽线缆
B.增加风扇转速
C.使用滤波器
D.优化电路设计
风扇的电磁兼容性测试与解决方案
考生姓名：__________答题日期：_______年__月__日得分：_________判卷人：_________
第一部分单选题（本题共15小题，每小题2分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪项不是电磁兼容性测试的基本测量项目？()
电磁兼容解决方案
电磁兼容解决方案一、引言电磁兼容（Electromagnetic Compatibility，简称EMC）是指在特定的电磁环境中，各种电子设备能够在不相互干扰的情况下正常工作的能力。
随着电子设备的普及和应用范围的扩大，电磁兼容问题日益突出，解决电磁兼容问题对于确保设备的正常运行和保证通信质量至关重要。
本文将详细介绍电磁兼容解决方案的标准格式，包括问题描述、需求分析、解决方案设计、实施步骤和效果评估等内容。
二、问题描述在某公司的生产车间中，存在着多种电子设备同时工作的情况。
然而，这些设备之间相互干扰导致工作异常、通信中断等问题频发。
为了解决这一问题，需要制定一套电磁兼容解决方案，确保各设备能够在同一电磁环境中正常工作。
三、需求分析基于问题描述，我们对电磁兼容解决方案的需求进行分析如下：1. 确保各设备在同一电磁环境中不相互干扰，保证正常工作；2. 提高设备的抗干扰能力，减少外界电磁干扰对设备的影响；3. 保证设备之间的通信质量，防止通信中断；4. 提供可行的解决方案，并确保实施的可行性和有效性。
四、解决方案设计基于需求分析，我们设计了以下解决方案：1. 电磁屏蔽措施：通过在设备周围设置电磁屏蔽材料，减少设备之间的电磁干扰。
可以使用金属屏蔽箱、屏蔽罩等材料来实现电磁屏蔽。
2. 接地措施：通过良好的接地系统设计，确保设备的接地电阻足够低，减少电磁干扰的传导和辐射。
3. 滤波器的应用：在电源线路上使用滤波器，可以有效地滤除高频噪声和电磁干扰，提高设备的抗干扰能力。
4. 电磁干扰源的管理：对于存在较强电磁辐射的设备，可以采取远离其他设备的布局，减少干扰。
5. 电磁兼容测试：在解决方案实施之前，对设备进行电磁兼容测试，确保解决方案的有效性。
五、实施步骤基于解决方案设计，我们制定了以下实施步骤：1. 确定电磁屏蔽材料的种类和数量，并在设备周围进行布置，确保设备之间的电磁屏蔽效果达到要求。
2. 对设备的接地系统进行检查和改进，确保接地电阻符合标准要求。
EMC电磁兼容整改一般来说主要的整改方法
EMC电磁兼容整改一般来说主要的整改方法EMC电磁兼容整改一般来说主要的整改方法有如下几种：一、EMC电磁兼容整改之减弱干扰源在找到干扰源的基础上，可对干扰源进行允许范围内的减弱。
二、EMC电磁兼容整改之电线电缆的分类整理在电子设备中，线间耦合是一种重要的途径，也是造成干扰的重要原因，因为频率的因素，可大体分为高频耦合与低频耦合。
因耦合方式不同，其整改方法也是不同的，下边分别讨论：EMC电磁兼容整改之低频耦合：低频耦合是指导线长度等于或小于1/16波长的情况，低频耦合又可分为电场和磁场耦合，电场耦合的物理模型是电容耦合，因此整改的主要目的是减小分布耦合电容或减小耦合量。
EMC电磁兼容整改之高频耦合：高频耦合是指长于1/4波长的走线由于电路中出现电压和电流的驻波，会使耦合量增强。
三、EMC电磁兼容整改之改善地线系统EMC电磁兼容整改理想的地线是一个零阻抗，零电位的物理实体，它不仅是信号的参考点，而且电流流过时不会产生电压降。
在具体的电气电子设备中，这种理想地线是不存在的，当电流流过地线时必然会产生电压降。
据此可根据地线中干扰形成机理可归结为以下两点：1.减小低阻抗和电源馈线阻抗。
2.正确选择接地方式和阻隔地环路，按接地方式来分有悬浮地、单点接地、多点接地、混合接地。
如果敏感线的干扰主要来自外部空间或系统外壳，此时可采用悬浮地的方式加以解决，但是悬浮地设备容易产生静电积累，当电荷达到一定程度后，会产生静电放电，所以悬浮地不宜用于一般的电子设备。
单点接地适用于低频电路，为防止工频电流及其他杂散电流在信号地线上各点之间产生地电位差，信号地线与电源及安全地线隔离，在电源线接大地处单点连接。
单点接地主要适用于频率低于3MHz的情况。
多点接地是高频信号唯一实用的接地方式，在射频时会呈现传输线特性，为使多点接地的有效性，当接地导体长度超过最高频率1/8波长时，多点接地需要一个等电位接地平面。
多点接地适用于300KHz以上。

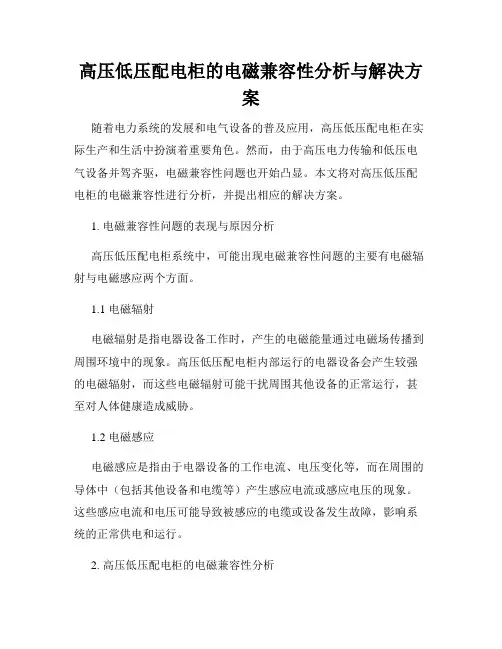

高压低压配电柜的电磁兼容性分析与解决方案
