构筑物及管线保护方案
建筑工程施工现场周边地上地下管线及建筑物保护管理办法+建筑施工现场噪声管理办法
建筑工程施工企业施工现场周边地上地下管线及建筑物保护治理方法+建筑施工现场噪声治理方法施工现场周边地上地下管线及建筑物的保护治理方法建设工程在施工现场过程中，应当保护施工现场四周的环境，防止对自然环境造成不应有的破坏，建设工程竣工后，施工单位应当修整和复原在建设过程中受到破坏的环境。
1、施工前业主必需供给施工区域内建筑场地的工程地质勘测报告。
2、施工前业主必需供给施工区域及其周边地区地上地下管线和其他障碍物的具体资料。
3、必需了解邻近建筑物或构筑物的原有构造及根底等具体状况。
4、深基坑施工前，要有详尽的对基坑四周地下管线和建〔构〕筑物保护措施的施工组织设计。
5、基坑开挖前要托付有资质的监测单位对上述保护对象布点实施监测。
6、必要时，重要的管线可承受改道，明敷或暴露等临时措施。
7、施工时觉察实际状况与业主供给资料不相等时，应马上停顿施工，同时应通知有关单位，待处理完毕前方可连续施工，必需留有记录〔施工大日记〕。
8、基坑开挖，地基和根底应严格按施工组织设计施工，过程中如影响邻近建筑物和构筑物的使用和安全时，应会同有关单位实行有效措施处理，必需编制有效的技术处理方案。
9、承受机械施工挖土时，必要时边坡修整和场地边角等可用人工协作进展，危急管线等地段应设置有明显警示标志。
10、施工中如觉察有文物或古墓等，应妥当保护，并应马上报请有关部门处理后，方可连续施工。
11、定期观测周边构筑物的沉降状况，并留有观测记录准时进展数据分析，观测频次按方案要求进展。
12、沉降的观测状况，工程部应准时填写〔周边管线监测和测量记录表〕，深基坑每日汇总一次观测结果，非深基坑每月汇总一次观测结果。
13、工程部负责监视分包单位书面交点上述要求。
14、工程部负责监视分包单位实施并收集有关实施记录。
环境因素环境目标环境指标周边环境周边管线周边管线保护完好不损害管线未发生功能性损坏完好率100%接近建筑物接近建筑物位移掌握在允许范围内制定掌握位移技术措施方案率100%建筑施工现场噪声治理方法为防治建筑施工现场环境噪声污染，依据国家有关法律、法规，结合实际，特制定本方法。
地下管线地上设施周围建筑物保护措施
第1章地下管线地上设施周围建筑物保护措施第1节地下管线根据图纸招标答疑说明，施工现场无地下管网和障碍物，故不考虑对地下管线的保护措施。
第2节地上设施、周围建筑物保护措施进入现场前，对现场进行认真勘察，配合业主做好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，采用量、测、照片、录像等做好原始记录。
针对不同位置及不同用途的地上设施及建筑物采取相应有效的技术措施。
根据现场实际情况，对现场所需的办公、生产临建进行合理布置，行车路线布置在无管网或无设施的区域。
在地上设施、周围建筑物附近不进行有较大震动的作业。
对区域内的施工作业，必须在对地上设施、周围建筑物评估安全的情况下进行，并统一协调指挥。
对树木、路牌、广告牌、电杆等设立围挡，安设夜间亮光标志，定期进行清洁。
对路边临近施工现场的电线、通讯线，要用木杆、竹巴片等绝缘材料进行遮挡、封闭，保证用电设备安全。
地上各种架空线路应采取妥善保护措施，离工地周边5m 以内线路必须搭设保护架加以保护；贯穿主体的架空线路应在施工前与相关部门取得联系，进行妥善处理，不得私自处理。
在基坑开挖前做好地上设施、周围建筑物的保护方案。
根据保护方案，在基坑开挖前做好沉降观测预埋工作。
在基坑开挖过程中做好沉降观测，以掌握建筑物动态沉降信息。
根据地表沉降信息及时调整施工方案，将地表沉降值控制在容许值内。
在地上设施、周围建筑的沉降观测出现异常时，及时采取措施并增加观测密度。
控制基坑周边土体位移，减小施工和降水对周围建筑物的影响，控制原有建筑物的不利沉降。
在土方开挖过程中派专人进行跟踪观察。
如在施工中发现机械损坏地上设施及建筑物，应及时会同业主通知有关部门，以便尽早采取补救措施。
监测的方法采用肉眼观察。
监测点的布置立足于随时可以获取全面信息。
监测频率根据施工需要实行跟踪服务，一般做到一天一次观测，如数据变化较大，一天观测两次或多次，做到信息化施工、信息化管理。
临时设施搭建及毗邻建筑物、构筑物和地下管线等专项防护措施
临时设施搭建一、临时设施布置：1、施工用的办公、生活、生产临时设施布置在红线内无建筑物的空地上将办公、生活、生产区分开布置，以便管理。
2、料场尽可能布置在新建楼号的作用半径内。
3、现场设置木工加工间、钢筋加工场等。
4、临时设置布置详见施工组织设计施工布置总平面图。
二、临时设施施工1、按照施工布置总平面图的情况施工现场在场区道路一侧设置一个进出口，作为施工材料，施工人员进出之用，并设有一个门卫室，对进出人员进行有效管理。
管理人员办公区设置在施工现场西侧原有二层建筑物内，配置有食堂、厕所。
2、水系统如下：污、废水通过设置沉淀池、化粪池，污水通过污水管排入化粪池，然后排入污水管道内，生活废水通过生活废水管道直接排入污水管道。
污、废水管道每隔30米设置一个沉淀池。
雨水通过场地内排水明沟排入污水管道。
3、现场围墙采用钢架钢板，根据现场总平面布置图放出建筑范围用地线，围墙基础采用砖基础，围墙高2.5米，每隔4米设置240*240墙垛一个。
4、现场大门采用钢门，旁边设置门卫室。
5、施工供水设施施工区选用直径为DN50的给水管线，沿场地北侧施工道路外大门入口处的自来水公司水井内接至施工现场，并在供水干管的适当位增设接水管的接水口（即在干管上增设多接口的钢管接口），确保基础施工阶段和主体结构施工的用水要求。
6、施工供电设施（详《临时用电施工组织设计方案》略）毗邻建筑物及地下管线专项防护措施1、现场地下管线保护措施为确保工程质量和工程进度，施工前一定要与有关部门取得联系。
取得施工范围内原有地下各种线路的详细资料。
并在施工平面图中予以明确标出，设明显标志牌。
基坑开挖时，对于有地下障碍的区域采用人工开挖，以防损坏原有线路，并对其进行有效的防护。
如原有地下障碍物的位置与在建工程相抵触时，必须与业主和设计单位取得联系，以获得最佳的施工方法。
对于钢管线：基槽开挖时，视其计算重量（含内容物），计算出此管线需要多少支架来支撑，才能保持其位置不变。
地下管线、地上设施、周围建筑物保护措施
1 地下管线、地上设施、周围建筑物保护措施1.1地下管线的保护措施如中标本工程，在进场后我们即对场内地下管线进行探测，并按照以下措施进行：1、根据业主提供的地下管线敷设图，制定相关的保护措施。
2、对于挖土可能碰到的管线，提前试挖，并做保护和标识。
3、土方工程影响不到的地下管线，在现场平面布置时，不得占压，如有特殊要求，则按实际情况采取以下措施。
⑴悬吊法一些暴露于基坑内的管线或因土体可能产生较大位移的管线采用悬吊法固定，注意吊索的变形伸长以及吊索固定点位置应不受土体变形的影响。
悬吊法中，管线受力、位移明确，并可以通过吊索不断调整管线的位移和受力点。
⑵支撑法对于土体可能产生较大沉降而造成管线悬空的，沿线设置若干支撑点支撑管线。
支撑体可考虑是临时的，如打设支撑桩、砖支墩等；也可以是永久性的。
对于前者，设置时要考虑拆除时的方便和安全；对于后者结合永久性建筑物进行。
⑶土体加固法由于土体开挖或坍塌而导致地面沉降和土体位移的，采取注浆加固土体的方法，一是施工前对地下管线与施工区之间的土体进行注浆加固；二是施工结束后对管壁或井壁松散土和空隙进行注浆加固。
⑷对管线进行搬迁、加固处理对便于改道搬迁，且费用不大的管线，可在基础工程施工之前先行临时搬迁改造，或者通过改善、加固原管线材料、接头方式。
设置伸缩节等措施，增大管线的抗变形能力，确保土体位移时也不失去使用功能。
⑸卸载保护施工期间，卸去管线周围、尤其是上部的荷载、或通过设置卸荷板等方式，使作用在管线上及周围土体上的荷载减弱，以减少土体的变形和管线的受力，达到保护管线的目的。
以上各种管线保护方案视现场具体情况具体实施。
1.2地上设施、周围建筑物的保护措施1、进场前，配合业主作好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，做好原始记录。
2、在开挖土方前做好地上设施、周围建筑物的保护方案。
3、根据地上设施、周围建筑物的保护方案，在挖土前做好地上设施、周围建筑物的沉降观测预埋工作。
管线保护措施

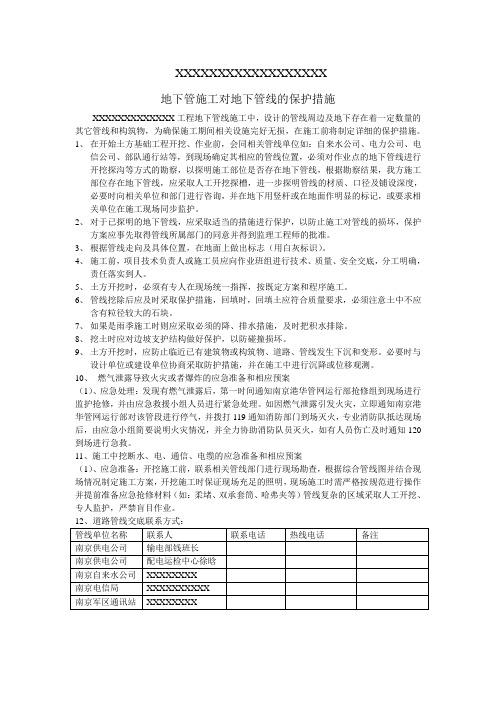

XXXXXXXXXXXXXXXXXX地下管施工对地下管线的保护措施XXXXXXXXXXXXX工程地下管线施工中，设计的管线周边及地下存在着一定数量的其它管线和构筑物，为确保施工期间相关设施完好无损，在施工前将制定详细的保护措施。
1、在开始土方基础工程开挖、作业前，会同相关管线单位如：自来水公司、电力公司、电信公司、部队通行站等，到现场确定其相应的管线位置，必须对作业点的地下管线进行开挖探沟等方式的勘察，以探明施工部位是否存在地下管线，根据勘察结果，我方施工部位存在地下管线，应采取人工开挖探槽，进一步探明管线的材质、口径及铺设深度，必要时向相关单位和部门进行咨询，并在地下用竖杆或在地面作明显的标记，或要求相关单位在施工现场同步监护。
2、对于已探明的地下管线，应采取适当的措施进行保护，以防止施工对管线的损坏，保护方案应事先取得管线所属部门的同意并得到监理工程师的批准。
3、根据管线走向及具体位置，在地面上做出标志（用白灰标识）。
4、施工前，项目技术负责人或施工员应向作业班组进行技术、质量、安全交底，分工明确，责任落实到人。
5、土方开挖时，必须有专人在现场统一指挥，按既定方案和程序施工。
6、管线挖除后应及时采取保护措施，回填时，回填土应符合质量要求，必须注意土中不应含有粒径较大的石块。
7、如果是雨季施工时则应采取必须的降、排水措施，及时把积水排除。
8、挖土时应对边坡支护结构做好保护，以防碰撞损坏。
9、土方开挖时，应防止临近已有建筑物或构筑物、道路、管线发生下沉和变形。
必要时与设计单位或建设单位协商采取防护措施，并在施工中进行沉降或位移观测。
10、燃气泄露导致火灾或者爆炸的应急准备和相应预案（1）、应急处理：发现有燃气泄露后，第一时间通知南京港华管网运行部抢修组到现场进行监护抢修，并由应急救援小组人员进行紧急处理。
如因燃气泄露引发火灾，立即通知南京港华管网运行部对该管段进行停气，并拨打119通知消防部门到场灭火，专业消防队抵达现场后，由应急小组简要说明火灾情况，并全力协助消防队员灭火，如有人员伤亡及时通知120到场进行急救。
管线保护方案
XXXXXXXXXXXXXX 建设工程地下管线保护方案编制：审核：批准：XXXXXXXX 工程项目经理部二〇一四年二月二十六日目录一工程概况 (1)二施工方法、时间 (2)三四管线保护措施与方法....................................既有管线的防护措施... (4)4.1 既有给水、雨水管的防护.............................24 4.2 既有燃气管道的防护 (4)4.3 既有电缆的防护 (5)五4.4 路灯及高压电杆的防护...............................要求 (7)5.1 应急措施 ..........................................67 5.2 抢险措施 (8)六七安全事故应急组织网络... .. (8)抢救路线图... . (9)工程概况XXXXXXXX 位于XX 区XX 单元，西邻 XX 风景区，南接 XX风景区，北靠XXX 新城，东接XXX 新城，地理位置优越，距主城仅10Km，距 XXXX 仅6Km。
XXX 是XXXXXXX 二期一条南北向次干路，北起 XX 路立交，南至XXX 北路，道路全长 1546.29m，道路规划红线宽 35m，规划道路等级为次干路。
道路K0+109.637 处下穿新生圩铁路专用线，现状铁路箱涵为 2 孔 8 米箱涵，净空 3.8m，双向两车道，本次由中铁上海设计院进行铁路箱涵通道拓宽设计，并顺接铁路箱涵北侧现状寅春路。
由于路基工程必须开挖进行，因此，该段道路中的各种市政管线（燃气管道、电力、路灯、电信、雨水管线等）的迁移工作就必须在路基工程施工前全部迁移完成。
所以作为迁移工程就成为前期施工的重点。
工程难度大、风险因素多、受制约因素多，管、线迁移工程是否可以顺利实施，关乎寅春路快速化建设的全局，责任十分重大。
主要管线分布情况：道路东侧主要是 10KV 的电力线，380V的路灯线、D600 的给水管、φ30的通信电缆；右侧主要分布的是φ30通信电缆、380V 的路灯线，DN600 的燃气管道、DN1000 的雨水管等。
地下管网保护方案(2篇)
地下管网保护方案地下管线及其他地上地下设施的保护加固措施一、调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。
(1)从技术上引起重视。
项目部技术负责人在制定施工____设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。
(2)从施工过程引起重视。
在施工前，首先根据管线图，摸清各管线的管位和走向，对明确的管线按____m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。
并插小木牌，小木牌标明管线名称、走向、埋深等。
在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。
在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。
挖掘机驾驶员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。
(3)如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。
二、保护措施(1)详细阅读、掌握设计、建设单位提供的地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。
对影响施工和受施工影响的地下管线开挖必要的样洞(开挖样洞时通知管线单位监护人员到场)，核对弄清地下管线的确切情况，做好记录。
(2)工程实施前，向有关单位提出监护的局面申请，办妥“地下管线监护交底卡”手续。
(3)施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填写“管线交底下”，并建立“保护地下管线责任制”，明确各级人员的责任。
(4)落实保护地下管线的____措施，公司委派管线保护专职人员负责本工程地下管线的监护和保护工程。
施工队和各班组兼职管线保护人，____地下管线监护体系，严格按照公司审定批准的施工____和经管线单位认定的保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌，悬挂“地下管线无事故表”和保护地下管线安全的“十个不准”。
管线保护措施施工方案
上海轨道交通M10线曲阳路站—盾构出洞加固工程管线保护施工措施本工程处于四平路上，施工区下原来的地下管线复杂，且缺少管线设计图纸，施工时只能边挖边看。
为使本工程早日竣工和保证施工质量，从完全角度考虑，如有管线，则按本方案进行处理（挖掘、保护）。
一、地下管线保护目标工程施工全过程中应无地下管线责任事故。
二、地下管线保护责任制为了切实做好地下管线保护工作，强化“安全、无事故”的原则，本工程实行地下管线保护责任制，项目经理为本工程的地下管线保护责任人。
三、调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。
（1）从技术上引起重视：项目部技术负责人在制定施工组织设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。
（2）从施工过程引起重视：在施工前，首先根据管线图，摸清各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。
并插小木牌，小木牌标明管线名称、走向、埋深等。
在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。
在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。
挖掘机驾驶员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。
（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。
四、保护、处理措施（1）详细阅读、掌握设计、建设单位提供的局部地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。
对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监护人员到场），核对弄清地下管线的确切情况，做好记录。
如确实废弃的管线须进行破碎、挖掘处理前，必须进行多方验证、核实。
（2）工程实施前，向有关单位提出监护的局面申请，办妥“地下管线监护交底卡”手续。
（3）施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填写“管线交底下”，并建立“保护地下管线责任制”，明确各级人员的责任。
土方作业地下管线保护方案
地下管线保护方案1.施工准备（1）施工作业前上报项目部，告知所需开挖路段，阐明需要相关责任单位配合事项，即需要明确路线埋深还是需要协调改线；（2）由项目部负责人联系甲方项目部，告知时间、区域、施工事项，由甲方项目部协调相关责任单位，确定时间进行作业区域的既有地下构筑物明确；（3）在相关责任单位了解并同意后，利用人工、小型机械清除地面杂草等障碍物，确定作业区域。
拟制场地移交资料，在作业区域既有地下构筑物明确后，记录走向埋深等勘测数据，并用标志物标注出管线准确位置，同时要求相关责任单位进行签字确认，交接资料一式两份，由双方分别保管；（4）根据现场管线的位置及周围的情况细致认真挖好探坑，对地下管线（此处特指光缆、电缆）埋深进行确定，在施工前进行人工探挖，以探明地下光电缆的实际走向和实际埋设深度；（5）不用改线工程可开始后续施工，需要相关责任单位配合改线的工程需配合其完成改线，待冲突管线移出作业区域后方可继续施工。
2.施工保护由于既有构筑物位于地下，隐蔽性较强，为了保证施工过程中不会将其破坏，施工前必须将施工影响范围的管线一一探明。
开挖前，通知甲方项目部要求相关责任单位派专人至现场进行监护。
2.1光缆2.1.1光缆开挖（1）光缆2m施工范围内不得动用机械施工，必须采用人工开挖；施工期间不得使机具碰撞或敲打光缆，确保光缆的安全。
（2）光缆开挖时，应使用铁锹慢慢开挖并控制挖掘力量，铁锹必须平铲严禁向下用力挖掘，以防碰损光缆，发现光缆后立即停止手中铁锹，改用抹墙的小铲子挖掘，光缆完全找出后，再用人工进行底部开挖。
（3）对已开挖出的光缆段，在现场标识“请勿靠近”等字样，以引起全体人员的高度重视，防止意外事故的发生，同时光缆前后施工时必须有专人进行看护。
2.2光缆保护方案本工程光缆统一采取悬吊等方式进行保护，并对光缆进行“请勿作业”字样标注以及加固保护。
可采用PVC管将跨域基坑部分的光缆进行包裹，确保光缆在悬吊过程中不受损坏，待悬吊工程完工后方可进行后序工作。
地下管线、地上设施、周围建筑物保护措施
地下管线、地上设施、周围建筑物保护措施1一般要求1、施工前进行详细的调查，确定地下管线的位置，做出明确的标记。
2、会同业主、设计、规划部门，对其基坑范围内的线揽、通讯管道、市政管网等设备进行防护或架设，以免刨槽时，破坏管线等设施。
在基础开挖前，首先用人工开挖井字沟槽，明确地下管线的具体位置，并做好防护。
3、需做迁移的设备、管道、线揽应配合主管部门一同办理。
4、由专人在相邻建筑物中做好沉降变形控制点，以备基坑施工中监测，防止出现墙体开裂或变形。
5、对于工程附近的变压器、高压线路自开工之日起就应利用杉槁、竹芭等绝缘材料进行遮挡、封闭，保证供电设备的畅通及安全。
6、对原有的地上设施搭设防护棚及围挡，对重要的地上物必要时派专人盯守，防止破坏及造成污染。
7、路边市政设施的防护，对大门等出入口首先办理正式的审批手续，对地下管线设施等要观察其分布状况和深度，门口周围路面采用200厚砼路面，便于大型车辆通行，另外对临时入口，要备好临时钢板便于通行。
8、对场地内其他地上设施，按时有关要求规定执行9、在基础开挖前，要对现场进行认真勘察，对有可能埋有地下管线的部分一定要进行试挖，然后才能大面积机械开挖。
10、测量防线用水准点，要设立永久性办永久性水准点，按不同要求进行加固和保护，经常进行校正复核。
2具体措施1.地下管线的调查与保护措施1.1地下管线的调查核实施工准备期间，应会同业主、监理工程师和相关单位一起对施工影响范围内的各种管线调查复核，核实地下管线的平面位置、类型、规格、埋深，并经有关部门或单位确认。
当发现与业主提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核，地下管线核查的主要内容包括：（1）制定详尽细致的核查计划和核查方案。
（2）对相关单位及业主提供的管线资料进行认真整理和确认。
（3）走访施工辖区影响范围内所有管线的业主及产权或主管单位，搜集相关的管线资料，对地下所有管线进行探查和确认。
（4）准确探查和测定出施工区域内所有管线的种类位置埋深形状尺寸等，并将核查结果报相应部门确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.. . z 构筑物及管线保护案
编制： 审核： 审批：
中国铁建十二局集团有限公司 市轨道交通1号线一期工程TJ08标项目部 .. . z 2015年3月
目 录 1 工程概况及边环境 .................................................................................... 3 1.1 工程概述 .......................................................................................... 3 1.1.1 1号线文化宫站 ..................................................................... 4 1.1.2 文化宫地块 ............................................................................ 4 1.2 边环境.............................................................................................. 6 1.2.1 1号线文化宫站 ........................................................................ 6 1.2.2 文化宫地块 .............................................................................. 9 3 地下管线及地表变形控制标准 .......................................................... 12 3.1 地表变形控制标准 .................................................................... 12 3.2 地下管线变形控制标准............................................................. 12 4 对既有建（构）筑物的保护措施 ...................................................... 13 5 管线保护措施 .................................................................................... 14 6 构筑物及管线形变应对措施 .............................................................. 17 6.1构筑物形变应对措施 ................................................................. 17 6.2管线形形变应对措施 ................................................................. 18 7 应急处理程序 .................................................................................... 18 .. . z 1 工程概况及边环境
1.1 工程概述 市轨道交通1号线一期工程起于市南部南夏墅，终于市主城区北部新港组团，是市区一条南北向的主干线。该线对应了市区主轴，串联了武南、湖塘、中心、高新、新龙、新港等六大组团，是市区主轴南北向的主要客运通道。该工程全长34.092km，其中地下线31.453 km，高架线1.999 km，过渡段0.64m；设车站29座，其中地下站27座，高架站2座，平均站间距约1.2km；线路北端设新龙车辆段，占地约38公顷；线路南端设城南停车场，占地约16.4公顷；设控制中心1座，主变电站3座及配套机电系统工程等。
图1-1 市轨道交通1号线一期工程走向示意图 文化宫站 .. .
z 1.1.1 1号线文化宫站
文化宫站为1号线与2号线的换乘站，采用“T”字换乘，位于市商业、金融中心的和平北路、延陵西路交叉口，1号线文化宫站位于和平北路下南北向设置，车站为14m岛式站台地下三层车站，共设置3组风亭、3个出入口，车站有效站台中心线里程：SK21+525.182，南端头井与盾构区间设计分界里程为：SK21+414.962，北端头井（“刀把”处）与盾构区间设计分界里程为：SK21+732.095，车站净长317.133m，净宽21.3m，其中“刀把”部分长63.263m。1号线车站标准段基坑开挖深度约24.66m，端头井段约为26.36m。
图1-2 1号线文化宫站场地卫星图 1.1.2 文化宫地块 市轨道交通1号线一期工程文化宫地块地下空间工程位于市延陵西路以北，和平北路以西、文化路以南。本工程紧邻市轨道交通1号线、2号线文化宫站，分别与东侧轨 .. . z 道交通1号线文化宫站（1号线文化宫站为14m宽站台地下三层车站）、南侧轨道交
通2号线文化宫站（2号线文化宫站为14m宽站台地下二层车站）相接。 文化宫地块地下空间工程基坑开挖面积约2.1万平米，分A区和B区两个基坑，其中A区分A区联络通道南侧和A区联络通道北侧。文化宫地块地下空间工程基坑设有地铁1号线和2号线的联络通道及2号、3号、4号风亭组及3号出入口，其中2号、3号、4号风亭均为地下两层。3号出入口为地下一层，与文化宫地块地下空间地下一层对接。
图1-3 文化宫广场场地卫星图 文化宫地块 .. .
z 1.2 边环境
图1-4 文化宫边环境示意图 1.2.1 1号线文化宫站 表1-1 文化宫站基坑开挖影响围主要建筑一览表 位置 建筑物名称 地下室层数 基础形式（桩基形式/桩长m） 建筑物层数 距离基坑最近距离 现场实景图 .. .
z 位置 建筑物名称 地下室层数 基础形式（桩基形式/桩长m） 建筑物层数 距离基坑最近距离 现场实景图
基坑东侧
省常中文体中心 1 φ500PHC管桩/8m 混6/7 16.4m
市图书馆 无 400×400预制桩/12.5m 混6 19m 工商银行 2 独立承台基础，基底埋深8.2m 砼3 18.4m 电信 北面裙楼 1 整板基础，基底埋深6.9m 砼2 22.5m 东侧辅房 1 整板基础 砼2
南面主楼 无 400×400预制桩/10.2m 砼13 58.7m
基坑西侧 工会大厦C楼 1 400×400预制桩/7.7~8.7m 混9 9.1m .. . z 位置 建筑物名称 地下室层数 基础形式（桩基形式/桩长m） 建筑物层数 距离基坑最近距离 现场实景图
工会大厦A、B楼 1 独立承台基础，基底埋深3.0~7.0m 混3/8 10.5m/9.6m
购物中心 1 400×400预制桩/9.0~13m 砼6 14.5m 根据提供的管线改迁图，车站基坑开挖影响围主要有给水管、燃气管、污水管、雨水管、通信管、供电管等六种管线。统计车站基坑典型部位边管线如表1-2所示，管线具体走向见附图1。 表1-2 车站基坑边管线一览表 序号 管线类型 位置 直径 埋深 距离基坑边线距离 备注 1 雨水管 基坑中部西侧 DN500 2.2m 3.7m 临时改迁 2 雨水管 基坑中部东侧 DN500 2.2m 5.7m 临时改迁 3 供电管 9φ150 / 10.7m 临时改迁 4 通信管 3φ100 / 11.7m 现状保留 5 通信管 12φ100 / 12.2m 现状保留 6 燃气管 D426x7.9 2m 7.5m 改迁 7 雨水管 d300 2.7m 16.2m 现状保留 8 供电管 1φ150 / 17.6m 现状保留 9 污水管 d300 1.5 18.7m 现状保留 10 污水管 刀把型西侧 DN500 3m 4.0m 改迁 11 给水管 DN600 2m 5.5m 临时改迁 .. . z 序号 管线类型 位置 直径 埋深 距离基坑边线距离 备注
12 供电管 10φ200 / 6.8m 临时改迁 13 通讯管 10φ110 / 8.5m 临时改迁
1.2.2 文化宫地块 地块边建（构）筑物情况如下：文化宫地下广场西侧为万博北岸城（砼2~砼3，距离待建基坑约5.9m）；文化宫地下广场北侧为教堂（混4~混5，距离待建基坑约25.7m）、工人文化宫（砼3，距离待建基坑约30.9m）、工会大厦A、B楼（混3/8，距离待建基坑约32.9m）；文化宫地下广场南侧为中联大厦（砼11~砼12，距离待建基坑约35.8m）、购物中心（砼6，距离待建基坑约37.4m）。文化宫地下广场东侧为地铁1号线文化宫站车站主体结构（在建）。 表1-3 文化宫地下空间基坑开挖影响围主要建筑一览表
位置 建筑物名称 地下室层数 基础形式（桩基形式/桩长m） 建筑物层数 距离基坑最近距离 现场实景图
基坑西侧 万博北岸城 2 桩基础， 砼2/3 5.9m
