水泥混凝土用粗集料针片状颗粒含量试验
粗集料试验
术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。
2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。
2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。
2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。
从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。
2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。
2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。
2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。
2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。
通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。
2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。
(粗)—路基—用模板(质检)
工程部位/用途 样品描述 试验条件 主要仪器设备 取样地点
水泥混凝土用粗集料试验记录表
路基工程 烘干的粗集料 温度在15℃-25℃之间 记录编号 样品编号 试验依据 试验日期 集料产地 试验时水的 温度(℃) 22 22 水温修正系数 0.006 0.006 筒容积 (L) 10.0 10.0 4.2 5.4 含泥量（%） 0.5 0.5 10067 10083 试验后烘干试样质量(g) JTG E42-2005 2012年12月23日 小红山料场 表观密度 3 （g/cm ） 2.870 2.878 松散堆积密度 （Kg/m3） 1.489 1.470 平均 （g/cm3） 2.874 平均 （Kg/m3） 1.479 平均（%） 4.8 平均（%） 0.5
试验室名称： 云南航安工程检测有限公司新平县农村公路工地试验室
标准筛、容量筒、电子称 小红山料场
表观 集料的烘干 集料的水中 集料的表干 质量(g) 质量(g) 质量(g) 密度 （网篮 1613.2 1052.3 1653.8 法） 1624.8 1061.4 1666.5 筒与试样的总质量（kg） 松散堆 积密度 16.146 15.956 针片状 颗粒含 量 试样总质量（g） 10322 10344 试验前烘干试样质量(g) 含泥量 10120 10137 4.75mm筛筛余量(g) 泥块 含量 吸水率（%） 筛孔尺寸 （mm） 37.5 31.5 26.5 19.0 16.%) 备注： 监理： 校核: 筛上重(g) 1
底
26.5
31.5
筛孔尺寸（mm）
试验：
37.5
0.19
19
16
0 691 2104 2265 13 24 10 3 47 5157 4 0.08
集料规范

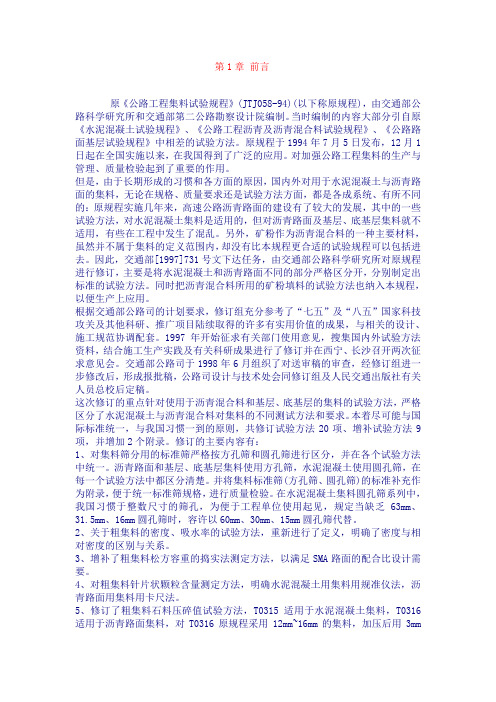

第1章前言原《公路工程集料试验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。
当时编制的内容大部分引自原《水泥混凝土试验规程》、《公路工程沥青及沥青混合料试验规程》、《公路路面基层试验规程》中相差的试验方法。
原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。
对加强公路工程集料的生产与管理、质量检验起到了重要的作用。
但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是试验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些试验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。
另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的试验规程可以包括进去。
因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的试验方法。
同时把沥青混合料所用的矿粉填料的试验方法也纳入本规程，以便生产上应用。
根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广项目陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。
1997年开始征求有关部门使用意见，搜集国内外试验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。
交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。
这次修订的重点针对使用于沥青混合料和基层、底基层的集料的试验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。
2023年试验检测师之道路工程自我提分评估(附答案)
2023年试验检测师之道路工程自我提分评估(附答案)单选题（共30题）1、高速公路技术状况评定对路面抗滑性能的最低检测频率要求为（）。
A.1年1次B.1年2次C.2年1次D.5年2次【答案】 C2、水泥混凝土的配合比设计步骤有;①提出基准配台比②计算初步配合比③确定试验室配合比④换算工地配合比,按工作需要给出正确的配合比设计步骤（）。
A.①②③④B.②①③④C.①③②④D.③①②④【答案】 B3、关于硬化后混凝土的性能,请回答以下问题。
（1）普通混凝土按立方体抗压强度标准值划分（）个强度等级。
A.11B.12C.13D.14【答案】 D4、灌砂法测定土的密度,已知试洞中湿土质量为4031g,试洞内灌进砂质量为2233.6g,标准砂密度为1.28g/cm3,则该土密度为（）。
A.2.12g/cm3B.2.29g/cm3C.2.31g/cm3D.2.35g/cm3【答案】 C5、通过手捻试验结果,下列（）的土其塑性高。
A.稍有滑腻感，有砂粒，捻面稍有光泽B.手感滑腻，无砂，捻面光滑C.稍有黏性，砂感强，捻面粗糙D.手感滑腻，有光泽【答案】 B6、下列粗集料针片状颗粒含量的试验中,说法正确的是（）。
A.游标卡尺法只适用于沥青混合料用粗集料B.规准仪法适用于水泥混凝土用粗集料和沥青混合料用粗集料C.沥青混合料用粗集料中2.36-4.75mm粒径的针片状一般可不做测定D.游标卡尺法无法测量出沥青混合料用粗集料中针状颗粒的含量【答案】 C7、结合有关填石路基的实测项目内容,回答下列有关问题。
（5）填石路基进行压实项目的检测方法为（）。
A.灌砂法B.环刀法C.核子仪检测D.密度法【答案】 D8、下列有关雷达测试路面结构层厚度的说法,错误的是（）。
A.利用短脉冲雷达进行路面面层厚度的检测，属于无损检测B.用于检测路面厚度的雷达天线频率一般为1.0GHz以上C.雷达发射的电磁波在道路面层传播过程不受环境影响D.此种测试方法的工作原理是：利用雷达波在不同物质界面上的反射信号，识别分界面，通过电磁波的走时和在介质中的波速推算相应介质的厚度【答案】 C9、空隙率是沥青混合料的一项关键性指标，将三组沥青混合料针对空隙率计算的有关试验和检测数据列于下表。
粗集料筛分析检测方法
粗集料筛分析检测方法发布日期：2011-08-21 浏览次数：280粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用--粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用设备应符合下列规定1. 试验筛—孔径为31.5、26.5、19.0、16.0、9.5、4.75.0和2.36mm的方孔筛，以及筛的底盘和盖各一只、其规格和质量要求应符合GB/T6003.2《金属穿孔板试验筛》的规定（筛框直径均为300mm）；2. 天平或案称—天平的称量5㎏，感量5g；称的称量20㎏，感量20g；3. 烘箱—能使温度控制在（105±5）℃；4. 浅盘。
四、试样制备应符合下列规定试验前，用四分法将样品缩分至略重于表3-7所规定的试样所需量，烘干或风干后备用。
表3-7 筛分所需试样的最少重量最大公称粒径（mm）10.0 16.0 20.0 25.0 31.5试样重量不少于（kg） 2.0 3.2 4.0 5.0 6.3五、筛分试验应按下列步骤进行1. 按表3-7的规定称取试样；2. 将试样按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%；3. 注：当筛余颗粒的粒径大于20.0mm时，在筛分过程中，允许用手指拨动颗粒。
4. 称取各筛筛余的重量，精确至试样总重量的0.1%。
在筛上的所有分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。
六、筛分析试验结果应按下列步骤计算1. 由各筛上的筛余除以试样总量计算得出该号筛的分计筛余百分率（精确至0.1%）；2. 每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，计算得出其累计筛余百分率（精确至1%）；3. 根据各筛的累计筛余百分率，评定该试样的颗粒级配。
新旧规程粗集料试验方法的对比
规程）Ｔ；４ －２０ （ Ｊ Ｅ ２ ０ ５ 以下简称新 规程） Ｉ 与原《 公路 工程集料试验规程》 Ｔ０ ８— ００ 以下简称 旧规 ＪＪ５ ２０ （ 程） 有不少变动和改进之处。本人在这里结合 自己 的工作经验 ， 就新 旧规程试验方法的异同之处 ， 加以 整理和分析 ， 以便各位 同行能更好 的理解和应用新 规程的有关试验方法 ， 为优质 工程提供 良好的服务 和保障。 ２ 粗集料概念 在沥青混合料中， 粗集料是指粒径大于２ ３ ｒ ．６ ｍ ａ
３ ３ 粗 集料磨 耗 试验 （ 山矶 法 ） ． 洛
表干相对密度。必须注意 ， 在沥青混合料 配合 比设
计时 ， 仅需要测定集料的相对密度 ， 而不是经过温度
换算后的密度 。由于集料相对密度的测定值很大程 度上影响沥青混合料的理论最大相对密度和空隙率
等一系列体积指标 的准确性 ， 以准确测定集料 的 所
相对密度至关重要。许多工程沥青混合料的空隙率 不准都是因为相对密度测定不准确造成 的。
粗集料洛山矶磨耗损失 是指石料抵抗摩 擦、 撞 击的能力。它是集料使用性 能 的重要指标， 尤其是
维普资讯
第３ 期
王 琪： 新旧规程粗集料试验方法的对比
・ ３・ ２
会不准确 ， 进而影 响配合 比的设计。第二称量表干 重量时若粗集料颗粒较大 ， 则拧湿毛 巾时不要太用
劲， 防止拧得太干 。对较细的含水较多的集料 ， 毛巾
可拧得稍干些 。第三擦颗粒表面水时 ， 既要将表 面
水擦掉 ， 又不能将颗粒内部的水吸出。
３２ 粗 集料 压碎 值试 验 ．
的碎石和破碎砾石等 ； 在水泥混凝土 中， 粗集料是指 粒径大于 ４ ７ ｍ 的碎石 、 碎砾石 。新旧规程概 ．５ ｍ 破 念上没有什么区别 ， 只是在水泥混凝土试验中， 原指
粗集料针片状颗粒含量试验(游标卡尺法)
工程名称: 岱山县江南山至牛轭岛公路工程 合同号: 委托单位 监理单位 山东恒建工程监理咨询有限公司 样品描述 现场桩号 工程部位 试验单位
01 试验规程 委托单号 样品名称 环境条件 试验设备 试验日期
试验编号:
试验次数
样品总质量 (g)
针片状颗粒的 质量 (g)
针片状颗粒含量 (%)
浙
江
1
省
交
2
通厅3工来自程结论:质
量
监
督
站
监
制
针片状颗粒 含量平均值(%)
备注
自检评鉴: 试验人:
日期： 复核人:
监理评鉴: 主管:
日期:
第1 / 1 页
公路工程集料试验规程新老规范对照
使用圆孔筛
2
T0316-2005
T0315-1994
试样尺寸为9.5-13.2mm
9.5-19mm
试样不处理
筛分后要去除针片状颗粒
粗集料压碎值试验
分三层装料
分两层装料 按1KN/S速率均匀施加荷载,达到200KN后稳 压5S,然后卸荷 2.5mm筛孔过筛
在10min内达到总荷载400KN立即卸荷
压碎颗粒:2.36mm筛孔过筛
分水泥砼及沥青路面集料 两套不同系列的容量筒
T0310-2005 粗集料含泥量及泥块 含量试验
T0310-2000
含泥量筛孔1.18mm,0.075mm各一只,泥块 含泥量用小于0.075mm,泥块含量用5mm筛孔 含量用2.36mm及4.75mm (圆孔筛)
水泥砼用粗集料针片 状颗粒含量试验 (规准仪法)
1
T0308-2005
T0308-2000
粗集料密度及 吸水率试验
水泥砼集料过4.75mm筛, 沥青混合料过2.36mm筛
试样用5mm(圆孔)或4.75mm(方孔筛) 标准筛
删除
表面含水率
T0309-2005
T0309-2000
粗集料堆积密度 及空隙率试验
取消30L容量筒
有30L容量筒
统一相同的容量筒
集料混合料筛分试验
T0303-2005 含土粗集料筛分试验 小于0.6mm颗粒含量
C
T303-2000
m1 m2 100 小于0.5mm颗粒含量 m1
C
m1 m2 100 m1
T0304-2005 粗集料密度及 吸水率试验 对沥青路面用粗集料,用2.36mm标准筛
T0304-2000
集料碱活性检验 (砂浆长度法) 贮存室(箱)的温度为38℃±2℃ 储存室(箱)的温度为28℃±2℃
粗细集料(含答案)
粗集料细集料矿粉检测试卷一，单选题1、粗集料的表观密度试验中，将试样浸水24h，是为了消除（ C ）的影响。
A、空隙B、空隙C、开口孔隙D、闭口空隙2、矿粉是由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的，以（ C ）为主要成分的矿物质粉末。
A、硫酸钙B、硅酸钙C、碳酸钙D、氧化钙3、细集料泥块含量试验是测定水泥混凝土用砂中颗粒大于（ B ）的泥块的含量。
A、2.36mmB、1.18mmC、0.6mmD、4.75mm4、细集料亚甲蓝试验时会进行第一次色晕试验，用玻璃棒沾取一滴悬浊液滴子滤纸上，液滴的数量应是沉淀物直径在（ C ）。
A、6-10B、6-12C、8-12D、8-145、公称大粒径为16mm的集料进行筛分实验时所需最少样品为（ B ）KG。
A、0.8B、1.0C、2.0D、1.56、洛杉矶磨耗试验对于粒度级别为B级的试样，使用的钢球的数量和总质量分别为（ B ）。
A、12个，5000正负25gB、11个，4850正负25gC、10个，3330正负20gD、11个，5000正负20g7、细集料棱角性试验会根据试验的集料规格选择漏斗，对规格0.075mm-4.75mm 的集料选用孔径为（ D ）的漏斗。
A、10mmB、12mmC、14mmD、16mm8、细集料棱角性试验（间隙率法）上部的圆筒形容量瓶，容积不少于（ A ）。
A、250毫升B、300毫升C、500毫升D、1000毫升9、洛杉矶磨耗试验对水泥混凝土集料回转次数应为（ C ）。
A、300砖转B、400转C、500转D、600转10、石料的磨耗率两次平行试验结果的算术平均值作为测定值，两次试验的误差应不大于（ B ），否则需重做试验。
A、1%B、2%C、3%D、5%11、规准仪法适用于测定水泥混凝土使用的（ B ）mm以上的粗集料针，片状颗粒含量。
A、2.36B、4.75C、9.5D、13.212、某粗集料经筛分试验，53mm，37.5mm筛上的通过量均为100%，31.5mm筛上的筛余量为15%，则该粗集料的最大粒径和公称最大粒径分别为（ A ）。
非金属材料试验检测含答案
《非金属材料试验检测技术》考试模拟题一、单选题（共90题）1.GB/T 1346-2011中，测定水泥标准稠度用水量时，当按固定用水量法测得试锥沉入（A ）时，应使用调整水量法测定。
A.＜13mmB.≤13mmC.≥13mmD.＜14mm解析：《非金属材料试验检测技术培训教材》P20：代用法—试锥法。
2.GB/T 1346-2011中，代用法中的调整水量法测水泥标准稠度用水量时，以试锥下沉深度为（D）时的净浆为标准稠度净浆，其用水量为标准稠度用水量，以水泥质量百分比计。
A.28mm±1mmB.30mm±2mmC.28mm±2mmD.30mm±1mm解析：《非金属材料试验检测技术培训教材》P20：代用法—试锥法。
3.用固定用水量法测定水泥标准稠度用水量时，水泥用量为500g，而拌和用水量固定采用（C）mLA.140B.142C.142.5D.145解析：《非金属材料试验检测技术培训教材》P20：代用法—试锥法。
4.代用法操作又可分为调整水量法和固定水量法两种方式，下列描述正确的是（B）A.调整水量法就是采用经验方法每次调整水泥和水的用量。
B.固定水量法是试验操作之后通过计算得到水泥浆的标准稠度。
C.当采用调整水量法测得试锥沉入水泥浆低于13mm时，不适合用调整水量法。
D.当采用固定水量法测得的试锥沉入水泥浆是32mm时，要减水后再次进行试验。
解析：《非金属材料试验检测技术培训教材》P20：代用法—试锥法。
A：调整水的用量。
B：(试锥下沉大于13mm)：P=33.4-0.185S。
C：试锥沉入水泥浆低于13mm时,改用调整水量法测定。
D：固定水量法，拌和水量为142.5ml。
5.下列确定标准稠度描述正确的是（B）A.当加水135mL采用标准方法测得的试杆沉入深度是5mm时，则水泥浆的标准稠度是27%。
B.当加水140mL采用标准方法测得的试杆沉入深度符合要求，此时水泥浆的标准稠度是28%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土用粗集料针片状颗粒含量试验(规准仪法) 1 目的与适用范围
1.1 本方法适用于测定水泥混凝土使用的5mm以上的粗集料的针状及片状颗粒含量，以百分率计。
1.2 本方法测定的针片状颗粒，是指利用专用的规准仪测定的粗集料颗粒的最小厚度(或直径)方向与最大长度(或宽度)方向的尺寸之比小于一定比例的颗粒。
1.3 本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状和抗压碎的能力，以评定其在工程中的适用性。
2 仪具与材料
2.1 水泥混凝土集料片状规准仪和针状规准仪见图1和图2，尺寸应符合表1的要求。
欠图两幅
水泥混凝土集料针、片状颗粒试验的粒级划分及其相应的规准仪孔宽或间距
2.2 天平或台秤：感量不大于称量值的0.1%。
2.3 标准筛：孔径分别为5mm、10mm、16mm、20mm、25mm、31.5mm、40mm的圆孔筛，根据需要选用。
3 试验准备
将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量(m0)，然后筛分成表2所规定的粒级备用。
针、片状试验所需的试样最小质量表2
4 试验步骤
4.1 按表2所规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长度大于针状规准仪上相应间距者，为针状颗粒，厚度小于片状规准仪上相应孔宽者，为片状颗粒。
4.2 称量由各粒级挑出的针状和片状颗粒的总量(m1).
5 碎石或砾石中针、片状颗粒含量按式(1)计算，准确至0.1%。
Q e=m1/m0*100
式中：Q e--试样的针、片状颗粒含量，%；
m1--试样中所含针、片状颗粒的总质量，g；
m0--试样总质量，g；
条文说明
原规程对粗集料的针片状颗粒的测定方法，无论是用于水泥混凝土还是沥青路面都可以用规准仪测定，混淆了沥青路面集料针片状含量测定方法。
本方法仅适用于水泥混凝土集料，图1片状规准仪的尺寸比例为1:6，但是实际上通过该孔的集料的比例不一定是小于1:6的。
以5mm~10mm集料为例，用间距24mm(实际宽18mm)鉴定，凡是颗粒长度大于此间距者为针状颗粒，大于此长度的颗粒意味着长度为5~10mm的4.8~2.4倍者为针状颗粒；再用3mm宽的片状规准仪鉴定，凡是厚度小于孔宽的为片状颗粒，小于此孔宽的颗粒意味着宽度小于5mm~10mm的1.6~3.3倍者皆为片状颗粒，从定义上就是不严密的，由于水泥混凝土对集料的要求没有沥青混合料严格，所以本方法不适用于沥青混合料集料，这一点与游标卡尺法测量的不一样。
对沥青路面针片状颗粒含量要求甚严，我国规定沥青路面用扁平或细长比小于1:3的作为针片状颗粒，是很严格的，必须采用游标卡尺逐个测定。
曾发现有一些工地采用水泥混凝土针片状颗粒规准仪测量沥青路面用集料的形状，使针片状颗粒数量测定不准确，影响沥青路面的质量。
