风机盘管机组选型介绍材料(卧式暗装E系列)
中央空调中风机盘管的特性以及选型
中央空调中风机盘管的特性以及选型内容摘要：本文分析了风机盘管的特性和变工况条件下运行的性能、提出按房间热、湿负荷比确定风机盘管处理空气焓差，根据焓差选择风机盘管的方法。
一、概述风机盘管是集中空调系统中广泛应用的空气处理设备，其特点是结构紧凑、使用灵活、安装方便、噪声较低、价格便宜、是一种适用于不同功能建筑舒适性空调的通用型设备，由于风机盘管的性能是按统一标准设计和标定的，当用于使用条件不同的房间时，风机盘管的选型，应进行换算和修正。
二、风机盘管的特性1、风机盘管的构造风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
2、风机盘管的特性（1）风机盘管的标准风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。
（2）风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
（3）风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
（4）供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
（5）风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。
另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。
风机盘管的供水量，供水温度、供、回水温差、风量及进风的温、湿度是相互影响的，其中某一项发生变化，都将改变风机盘管的性能。
风机盘管优缺点介绍
盾安卧式暗装风机盘管机组技术性能描述“盾安”牌风机盘管机组可广泛应用于半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处，本产品吸取了国内外同类产品之精华，着眼于空调发展的未来，是新世纪的空调精品。
该系列产品有卧式暗装、卧式明装、立式暗装、立式明装、卡式明装、壁挂式、立柱式七种型式，一百多种规格。
用户可根据不同的工程条件适当选择（一般是以卧式暗装风机盘管机组为主导，该机组也可根据用户需要配置高静压型机组和带回风箱机组），具体型号规格与技术参数详见产品样本。
一、产品的质量水平1、每台机组的设计、生产、销售均严格按照ISO9001质量保证体系运行，以确保产品质量的可靠性。
2、每台机组严格按国家标准规定的检测项目，通过由国家压缩机制冷设备质量监督中心认可的全性能测试台检测，各项性能指标均达到或优于国家标准规定的要求。
产品质量稳定，运行可靠，得到了国内外广大用户的一致好评！二、产品的主要技术水平1.机组配置特点风机盘管机组无论是何种型式与规格，其产品结构主要由风机（风轮、蜗壳）、电机、换热器（盘管）、空气过滤器、电气调节器等零部件组成，其主要特点如下：■风机：它是机组的重要部件，包括叶轮与蜗壳。
a.选用该型式的风机，是因为它具有较大的流量系数，尺寸小、轮径比大、叶片数目多、相对宽大的前倾叶片离心式双吸口式风机。
b.镀锌钢卷轮结构，叶轮零部件少，工艺先进，强度大，是当前国内技术领先的叶轮。
c.蜗壳采用弧形进气口，进气口在叶轮入口处，因考虑到风机盘管的安装特点及电机轴的允许串动量，设计留有5mm的间隙，蜗壳采用矩形截面，蜗壳内壁型线为一条对数螺旋线。
该风机具有动平衡性能好，噪音低；风机采用国内知名企业生产的风机。
■电机：它的选择是根据研究部门提出的特殊要求而授权相关厂家定制的，适用于国标机组的范围。
电机采用风机盘管机组专用的单相电容运转异步电动机，电压调节范围100-120V，200-240V，50/60HZ，电机具有效率高、温升低、振动小，电机质量处于国内领先水平。
风机盘管简介
风机盘管系列技术手册山东凌顿人工环境设备有限公司一、风机盘管简介凌顿风机盘管空调机组是山东凌顿人工环境设备有限公司研制开发的中央空调末端设备之一，该产品广泛应用于集中式空调系统，尤其在房间负荷变化迅速需要调节时，越能体现出其特有的优势。
我公司的风机盘管机组，设计先进，品种齐全，性能优越，用途广泛且质量可靠，它广泛适用于宾馆、办公大楼、公寓、医疗卫生、剧院、展览馆、广播电视等工业或民用建筑工程。
特别是在必须避免邻室空气交流的医院，它因可以进行单室控制而倍受欢迎。
风机盘管空调机组主要有风机、换热器（盘管）冷凝水盘，过滤网及壳体组成。
通过风机强制使室内空气循环，室内空气与盘管内冷（热）水进行热量交换，带走室内热（冷）量，以降低（升高）室内空气温度。
我公司研制的风机盘管机组采用最新国家标准GB/T19232-2003，各机组的供风量、冷量等技术参数略高于国家标准，制造、测试、检验条件完全按照JB/T19232-2003执行。
二、产品命名规则□□□□□□三、风机盘管的特点结构紧凑坚固耐用本系列风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
机体结构精致，外型美观且高贵幽雅。
超高效率风机盘管热交换采用进口优质薄壁紫铜管和高效铝翅片经机械胀管而成，再配以大风量低噪声风机来强化传热。
分水头采用黄铜锻造，使水流分布均匀并减少压头损失，可进一步提高盘管整体传热效果。
超低噪音低噪音永久电容电机与独特设计的离心轮相结合，经动平衡检验，确保机组宁静而高效地工作。
静压高、风量大、噪音低。
远远超过国内外同类机组质量水平。
智能调整维护方便可根据室内温度和设定温度进行智能控制调节风机转速。
机组附有可拆卸空气过滤网，电机使用的轴承为含油滑动轴承，能自动填注润滑油。
电机轴采用调质钢，表面均经镀铬等其它特殊防锈处理，经久耐用，维护保养费用低。
灵活性高安装简洁机体设计轻巧。
排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。
卧式暗装FPWA系列风机盘管性能参数表FP1
卧式暗装FP-WA系列风机盘管性能参数表FP-1型号数据项目旧国标FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25 新国标FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238额定风量m3/h 高340 510 680 850 1020 1250 1360 1700 2040 2380 中260 400 520 680 850 940 1150 1400 1500 1600 低180 260 440 460 530 640 680 770 980 1200冷量W 高2000 2800 3500 4500 5300 6600 7400 8500 10600 13300 中1800 2400 3200 3450 4800 6100 6400 7500 8100 11800 低1400 2000 2500 2800 4300 5200 5400 6300 6800 10500热量W 高3000 4200 5250 6750 7950 9900 11100 12750 15900 19950 中2600 3600 4200 5170 7300 9400 10700 11500 14300 18355 低2000 3000 3450 4200 6100 8100 8900 9500 11870 15825标准型噪音dB（A）≤37 ≤39 ≤40 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤55 高静压噪音dB（A）≤42 ≤43 ≤45 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59 ≤59盘管结构型式铜管套高效双翻边铝翅片工作压力MPa 允许最大工作压力1.6MPa水量kg/h 350 500 610 780 920 1150 1280 1480 1830 2300 水压力损失KPa20 24 30 44 54 34 38 40 50 50电机电源单相220V±10V，50HZ±2.5HZ交流数量 1 1 1 1 1 2 2 2 2 2 功率W标准型12 16 20 30 40 25 30 30 50 50 高静压16 20 25 40 50 30 40 40 60 60配管水媒进/出管ZG3/4″内螺纹冷凝水管ZG 4″直接管备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。
风机盘管选型

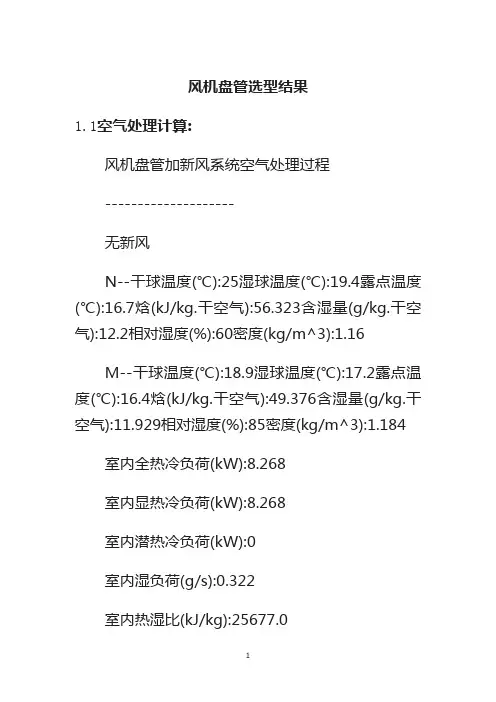

1 风机盘管选型结果 1.1 空气处理计算: 风机盘管加新风系统空气处理过程 -------------------- 无新风 N--干球温度(℃):25湿球温度(℃):19.4露点温度(℃):16.7焓(kJ/kg.干空气):56.323
含湿量(g/kg.干空气):12.2相对湿度(%):60密度(kg/m^3):1.16 M--干球温度(℃):18.9湿球温度(℃):17.2露点温度(℃):16.4焓(kJ/kg.干空
气):49.376含湿量(g/kg.干空气):11.929相对湿度(%):85密度(kg/m^3):1.184
室内全热冷负荷(kW):8.268 室内显热冷负荷(kW):8.268 室内潜热冷负荷(kW):0 室内湿负荷(g/s):0.322 室内热湿比(kJ/kg):25677.0
风机盘管承担全热冷负荷(kW):8.268 风机盘管承担显热冷负荷(kW):7.684 风机盘管承担潜热冷负荷(kW):0.584 风机盘管承担湿负荷(g/s):0.322 风机盘管承担热湿比(kJ/kg):25677.0
风量关系: 新风风量(m^3/h):0 室内回风风量(m^3/h):3845.662 室内送风风量(m^3/h):3845.662 风机盘管送风风量(m^3/h):3845.662
点标识意义: N--室内点 M--风盘处理点
1.2 选型结果 风机盘管台数:2 型号 生产厂结安装中档风量中档中档中档制设备热湿 2
家 构型式 形式 (m^3/h) 显冷量(kW) 全冷量(kW) 热量(kW) 比(kJ/kg)
MH402 SINKO 卧式 暗装 2106 4.82 6.426 10.821 10003.1
ECRN-1200 SINKO 卧式 暗装 2014 5.069 6.758 12.988 10003.0
ECRN-1200P SINKO 卧式 暗装 2014 5.069 6.758 12.988 10003.0
YB系列风机盘管机组产品样本20151015
YBSE系列空气处理机组提供18种卧式型号和18种立式型号，卧式和立式机组的风量范围均为2000m³/h到36000m³/h。回风方式分直接回风和接风 管回风两种，出风方式可分顶出风和水平出风两种。
0.57/0.70/0.87
2
46/47/50
46/47/50
25.5
31.4
43
S/H/U
1740
1310/1310/1380
870/870/920
8.25/8.00/8.00 6.18/6.15/6.15 14.56/14.15/14.15 0.397/0.385/0.385 0.397/0.385/0.385
0.59/0.62/0.74
0.56/0.67/0.78
1
46/47.5/49
46/47.5/49
20.5
25.6
41
S/H/U
1360
1030/1135/1200
640/810/860
7.25
5.16
12.22
0.353
0.353
40.0
40.0
140/154/172
66/83/105
0.67/0.74/0.82
16.1
20.0
28
S/H/U
850
640/640/680
430/430/500
4.84
3.57
7.84
0.233
0.233
28.0
28.0
75/83/90
38/48/62
风机盘管型号参数表精选全文
可编辑修改精选全文完整版FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
1风机盘管机械设备产品性能介绍及产品参数
1、投标设备产品性能介绍及产品参数手册2.1风机盘管一．产品介绍：美的风机盘管采用优质镀锌钢板精艺加工而成，机身超薄、美观大方，占用空间小易于安装。
采用大风量设计，可使房间内温度分布更加均匀；同时，避免同类产品送风温差过大而影响室内环境的舒适性。
采用先进的凝结水收集和排放设计，有效的收集机组在制冷运行中产生的凝结水，并及时的通过专用的管道进行排放；机组设计中引进了防冷桥技术，有效的阻隔换热器与其它外部结构件之间的热量交换，防止外部结构件在机组运行中受冷，从而产生外部凝露现象，损坏机组或室内装饰。
采用先进的技术和优良的材料，减小了运转中出现的震动和噪音，可广泛适用于商场、医院、办公搂、酒店、机场等场所。
美的风机盘管机组出厂前均经过至少1.6Mpa（16Kg/cm2）的盘管耐压试验，风机动静平衡调整，噪声测试、风量测试，电气性能测试，外观质量检验等，全部合格后方可出厂。
二．产品特点：⏹稳定可靠，经久耐用电机采用固定分组长寿命电容设计，优质自润滑轴承，转轴采用特殊防锈工艺处理，经久耐用。
机组采用阻燃绝缘材料，外部延长线均采用金属防护管，彻底消除安全隐患。
电机绝缘等级为E级，防护等级不低于IP44。
⏹防冷桥技术，永远告别外部凝露引入了先进的防冷桥设计，有效的阻隔了换热器与其它结构件之间的热量交换，防止外部凝露的产生。
⏹大风量低噪音设计，高效节能弧形冲缝铝翅片换热器，加上大风量宽叶轮风机，使机组发挥最大的传热效能；机组特别选用大叶轮低转速风机及低噪音电机，运行的别宁静。
风机外壳采用镀锌板整体冲压成型，并经过良好的动静平衡试验。
⏹机身轻巧，结构紧凑机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天花板内。
金属外壳采用热镀锌钢板，机组钢板厚度不小于1mm；⏹安装灵活，维护方便可根据现场安装的要求，选择左接或右接机型，还可选配回风箱，安装灵活。
电机轴承为进口密封型滚珠轴承，不仅采用了高承重能力的轴套结构，而且具有很强的润滑油储存能力，能够保证轴承免维护情况下的使用寿命。
风机盘管型号参数表讲解
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
