8-钢结构厂房工程施工现场平面布置图
施工总平面布置图3
九、施工总平面布置原则 施工总平面布置合理与否，将直接影响到工程是否有条不紊地发展，同时关系到整个工程的安全文明施工管理是否能顺利进行，我们对施工现场平面布置的原则为：满足施工的前提下，尽可能节约施工用地，减少临时设施投资，在保证内交通运输畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运，在平面交通上，要尽量避免各单位相互干扰，符合施工现场卫生及安全技术要求和防火规范。十、施工现场总平面布置及说明 为确保达到武汉市文明优良工地，我们将本着“高起点、严要求”的原则，对现场进行布置管理，现场内的主要道路及临建附近场地全部用C10砼浇筑硬化以便于文明施工，施工区沿建筑物周边设排水沟，工程污水经沉淀后排入市政排污管，大门处设置洗车槽，保证运输车辆出入清洁。6.3施工现场平面管理要保证完成施工任务，不仅要求对施工总平面合理的布置，而且要有科学严密的管理措施：1）施工平面管理由项目经理负责，由生产副经理组织有关人员实施，按分片区包干管理，未经同意不得任意占用。2）进出道口为1个，现场道路均做好路基，并已进行面层处理，排水沟砖砌，粉刷，保持畅通。3）现场入口处设置警卫室，现场在出入口设保安值班室，并二十四小时派人进行值班，无关人员禁止入内，警卫室旁挂出入制度，场容管理条例、工程简介、安全管理制度、质量方针、管理机构网络等图牌。4）凡进出现场的设备、材料需经过警卫进行登记后方可出入，所有设备、材料必须按平面布置图制定的位置堆放整齐，不得任意堆放或改放。5）施工现场内的水准点，轴线控制点，埋地线缆应有醒目标志，所有材料堆场也必须做好标志，并加以保护。6）办公区、施工区域、生活区分开设置，在施工区域旁设置公共休息茶亭和工人休息棚，并与施工区域保持符合安全规定的距离，公共茶亭能挡风遮雨，并保证通风采光良好。7）并配备茶水桶、长条座椅，夏冬两季应相应设置防暑降温和防寒保暖设施。8）施工垃圾处理：施工垃圾采用层层收集、集中堆放、专人管理、同意搬运的方法。楼层垃圾利用施工电梯空闲时搬运，由专门班组搬动至堆放地点，并及时运出场外。 十一、总平面布置方案 1、大门入口处围墙高度2.4米，采用M5水泥沙浆进行砌筑、加气块20厚砌筑，间距3.3米设置砼附墙柱，柱断面为300×300，高度同围墙，外面与砖墙面平，内侧为附墙式，内外墙柱抹灰及粉刷，围墙门口外侧为各单位（即：建设单位、设计单位、监理单位、施工单位、监督单位）的名称，作竖排粉刷喷于墙上，距离作适当的调整，剩余墙段作安全、文明施工的宣传标语，字体要工整、字距要统一，要配合建筑工程视觉形象，做到美观适当、一目了然。 2、工地大门：2个采用钢板双开门，门扇材料采用方通钢材焊接，外面用钢板材料封面，钢板门高度为1.8米，宽度为5米，表面图刷蓝色防水油漆，上喷“武汉天弓建筑工程有限公司”红色字样，门头挂企业标牌，门柱临街拟镶红字，左门柱字为“工程树起武汉天弓信誉，右门柱为“诚信立市创优良工程”字体为宋体。另一个门为钢结构组成，风格由钢结构专业确定。 3、施工现场出入口和主要道路做到硬地化，其厚度为在场内交通部分浇筑C25砼200mm厚，路面宽为4m，其余铺石粉层100mm厚，确保施工现场不积水，进出顺畅，并设置相应的安全防护设施和安全标志。 4、整个施工现场排水沟必须畅通，无任何积水和临时给水管线滴漏及长流

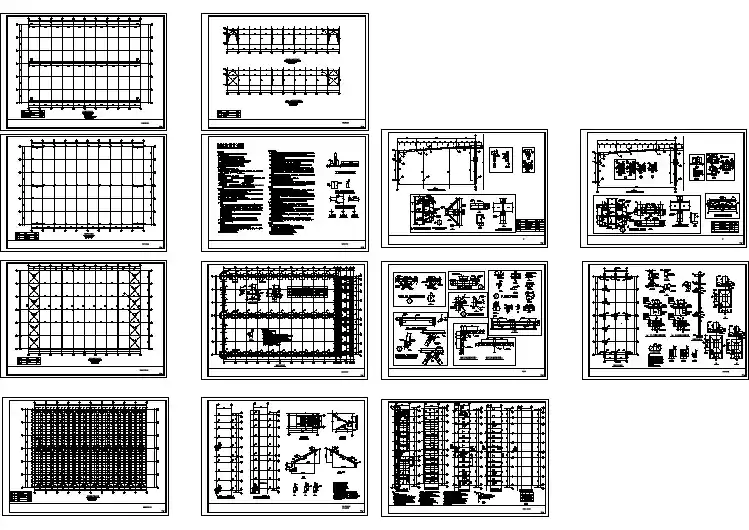

钢结构施工图的绘制

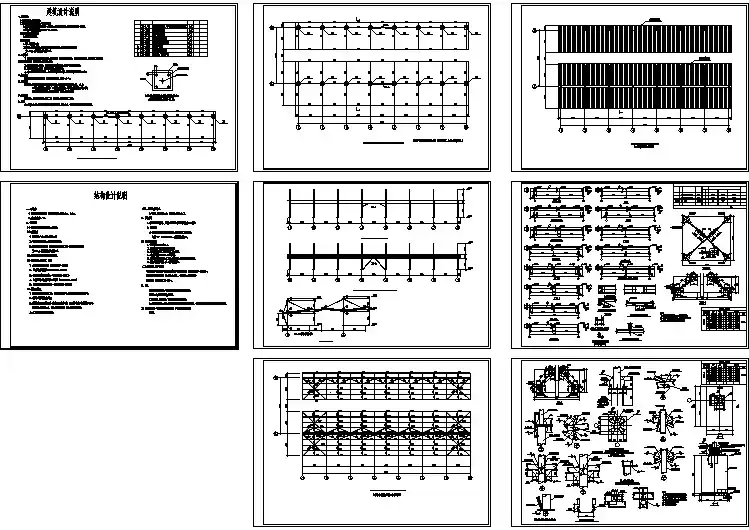

钢结构施工图的绘制 1.绘制单位 钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。 施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。 2.施工布置图的绘制 （1）绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。 （2）构件编号一般应标注在表示构件的主要平、剖面上，在一张图上同一构件编号不宜在不同图形中重复表示。 （3）因细节不同（如孔、切槽等）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母，如刚架——GJ、檩条——LT、钢屋架一一GWJ、支撑一-ZC等。 （4）每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。 （5）平面布置图一般可用1：100、1：200比例。 （6）图中剖面宜利用对称关系可参照关系或转折剖面简化图形。 3.钢结构构件图的绘制 钢结构构件图应以粗实线进行绘制，同时满足下列要求： （1）每一构件均应按布置图上的构件编号绘制成详图，构件编号用粗线标注在图形下方，图纸内容及深度应能满足制造加工要求。 一般应包括：①构件本身的定位尺寸、几何尺寸；②标注所有组成构件的零件间的相互定位尺寸，连接关系；③标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；④标注零件的切口、切槽、裁切的大样尺寸；⑤构件
施工现场总平面图布置
1 施工场地布置的原则 根据本标段特点，按照安全、质量、环保、文明工地的相关标准要求对各种临时工程整体规划，合理布局，统一实施。充分利用现有条件，合理利用当地资源，注意保护生态景观，努力构建和谐的施工环境，积极主动为业主分忧。场地布置的主要原则为： （1）安全性原则：符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。 （2）环保性原则：根据现场施工环境，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。临时房屋及其它设施布置要结合市容的美观、安全、经济、合理、实用；生活、生产设施尽量分离。临时排水设施要尽量利用永久排水设施，能修的就先修，做到永临结合。 各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。所有的施工设施布置要体现安全生产、文明施工。 （3）实用性原则：现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。严格遵照招标文件给定的场地位置、占地面积和占用时间，按照设计图纸提供的施工条件和施工要点，遵循葫芦岛市有关工程建设和建筑法规，认真到现场勘察，因地制宜，精心布置，做到合理可行。 （4）合理性原则：便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。充分利用既有市政道路交通，减少施工临时便道工程。 所有的生活、生产临建设施、施工辅助设施及施工道路布置均按招标文件要求及业主提供的各种条件在指定的场地进行规划布置。 临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量减少与其它标段工程施工的干扰和影响。 （5）经济性原则：充分利用工程所在区域现有道路加以拓宽改造，以节约土地造福地方，尽量减少临时工程的投入。 根据工程特点、规模及场地条件，施工场地采用集中布置的方式。 2 临时设施布置及说明 根据选定的施工工法及施工工序及业主给定的建筑红线。 工期为：2020年4月10—2020年5月10日 30日历天。 本标段施工平面布置图见“附图五施工总平面图”。 2.1施工临时设施
施工总平面图施工各阶段平面布置
施工总平面图施工各阶段平面布置 13.1基础施工阶段工平面布置:基础施工阶段工平面布置是保 证工程连续施工的最重要时期，要考虑周全，布置完善，首先要完成“三通一平”的布设，临时用水、电线路与建设单位配合，引至现场后要在开工前敷设完成。 基础工程施工前，生产、生活区暂设均要搭设完毕。整个施工现场区按本建设工程规定搭设砖砌围墙，除设三个进出大门外，全部实行围墙封闭。现场工程项目部、技术室、监理室、医务室、标养室、会议室、材料室、工具室、配电室、门卫室以及生活区设施食堂、水房、宿舍、休息室、淋浴室、厕所等全部设在现场内。 本标段各栋楼长度较短，施工机械难于集中配备，A-33、A-34两栋、 A-29、A-30两栋各为一小区域考虑，分别配备1台塔吊，共设一座搅拌站，内配备3台HZ350型砼搅拌机。A-32、A-35、A-28三栋独立各设一台塔吊和两台HZ350型搅拌机。此标段共设塔吊5台，搅拌机12台。采用电子计量，自动上料系统。各施工作业场地钢筋加工、木工加工场棚设置齐全。 13.2主体施工阶段工平面布置：每单栋工程施工区综合设置塔吊、搅拌机，使之能够满足垂直运输及搅拌的需要。设置木工加工场、钢筋加工场及脚手架堆场。随主体结构工程进度搭设外钢扣件式脚手架，密目安全网外层防护。详见主体施工平面图。 搅拌站、水泥灌、材料堆场、库房、暂设用房周围布设排水水沟，以免雨时积水，影响正常施工。 13.3装修阶段及安装阶段的平面布置 进入装修施工阶段，首先设置装修所用的现场淋灰池。当结构施工完毕，拆除塔吊，并将搅拌站改为砂浆搅拌区。装修阶段的垂直运
输，采用塔吊，各种装修材料堆放于垂直运输机械附近，避免二次倒运。 施工平面图（见附图） 13.4施工平面布置的协调配合措施 现场平面布置应充分考虑各种环境因素施工需要，工程基础、主体、装修各阶段的施工布置应采用如下原则措施。 （1）现场平面随着工程施工进度布置和安排，各阶段平面布置与该阶段的施工重点相适应。 （2）在平面布置充分考虑了施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。 （3）施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。 （4）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。 13.5现场布置保证连续施工的措施 本工程为确保连续施工对整个场区施工机械、材料堆场、办公生活临时设施的布置如下措施： 1、场区围挡、道路及环境布设考虑连续施工的需要 本工程在现场南、北各设1个工地大门，共设二个门，其中北侧为主入口，南侧为现场管理人员出入口，在现场和北侧设一条施工临时道路，路宽6米，100厚C20砼浇筑。现场办公室设在现场南侧，由于场地较小，工人及管理人员食宿均设于南侧，见施工总平面布置图。 为保证施工现场的优美整洁，创建绿色工地，在现场办公区设置花坛，并将除建筑物、施工道路、绿化池以外的地面全部硬化，使硬化指标达到85%，绿化指标达到15%。 2、现场施工机械布置考虑连续施工的需要
施工总平面布置图是拟建项目施工场地的总布置图
施工总平面布置图是拟建项目施工场地的总布置图
施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图的主要内容 1、建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。 2、测量放线标桩、地形等高线和取舍土地点。 3、移动式起重机的开行路线及垂直运输设施的位置。 4、材料、加工半成品、构件和机具的堆场。 5、生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。 6、现场试验室。 7、必要的图例、比例尺、方向及风向标记。
二、设计步骤 1、绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。 2、确定起重机械的位置。 起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。 塔吊的布置： 1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。 2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。 布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。 固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。 3）塔吊的服务半径。
4）起吊高度（安全高度） 5）起吊重量（最远距离、最重构件） 3．确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。 1）加工棚：建筑物四周 2）仓库和堆场的布置。 根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。 3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。 4、布置运输道路 1）尽可能利用原有道路；
施工现场平面布置图
第二节、施工现场总平面图 1 施工任务划分 由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。 主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。 施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。 2 施工现场平面布置 （1）布置原则 本工程工程量大、交叉作业多，为了保证场交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。 （2）布置依据 招标文件有关要求及总公司形象要求； 业主提供的区域布置图； 进度计划及资源需用量计划； 安全文明施工及环境保护要求。 （3）施工平面布置图
（4）现场围蔽 施工现场按招标文件、省建设工程现场文明施工管理办法的要求设置，做法达到省建设工程安全文明施工标准。 （5）办公设施 本工程采取集中办公的形式，以便于施工统筹协调。办公区设在现场西南角，采用活动集装箱式房。其主要设施有：项目部办公室、会议室等。 办公室统一配备办公桌椅，会议室配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。 (6)生活设施
为加强施工现场管理，现场的设置生活区。 (7)其它配套设施 排水设施。 （8）临时设施布置及临时用地表
（9）现场临时用电设计 管理方案 本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案： 强化临时维修改造设施管理，配合工程正常进行； 维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。 工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。 规和标准要求 除遵照业主、上级指令外，还必须遵守国家、地方政府的下列规和标准：《建筑施工安全检查标准》、《施工现场临时用电安全技术规》、《建筑机械使用安全技术规》、《建筑机械技术试验规程》。 管理制度 专业施工制度：针对升降施工设备，临时用电设施的特殊性，组建安装及专业电气维修组，建立一套完整的工作体系，以确保工作的质量和安全。 施工交底制度：所有临时装饰及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交阍，落实好责任，保证质量。 安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术
施工总平面布置图及临时用地表
1.施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输； （4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包 单位沟通之后由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表
电力需求计划表 按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
