人教版高中物理选修3-1 第二章《恒定电流》单元测试试题

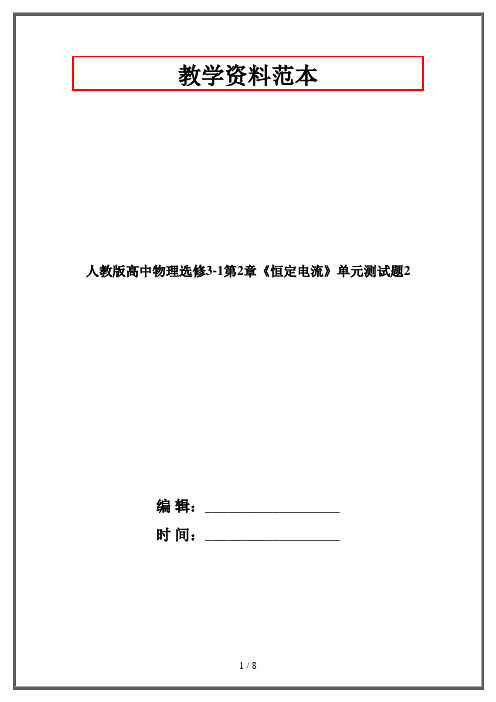

人教版高中物理选修3-1第2章《恒定电流》单元测试题2
（精心整理，诚意制作）一、选择题1、某电解池，如果在1s时间内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流强度是：（）A、0B、0.8AC、1.6AD、3.2A2、一根导线，分别通以不同的电流，并保持温度不变，当电流较大时，以下正确的是（）A、单位体积内自由电子数较多B、自由电子定向运动的速率较大C、自由电子的热运动速率较大D、电流的传导速度较大3、一个标有“220 V、60W”的白炽灯泡，加上的电压U由零逐渐增大到220V，在此过程中，电压（U）和电流（I）的关系可用图象表示，题中给出的四个图线中，肯定不符合实际的是4、有A、B两个电阻，它们的伏安特性曲线如图2所示，从图线可以判断（）A、电阻A的阻值大于电阻BB、电阻A的阻值小于电阻BC、电压相同时，流过电阻A的电流强度较大D、两电阻串联时，电阻A消耗的功率较小5、关于电功和电热的计算，下列说法正确的是（）A、如果是纯电阻电路，电功可用公式W = UIt计算，也可用公式W = I2Rt计算B、如果是纯电阻电路，电热可用公式W = I2Rt计算，但不能用公式W = UIt计算C、如果不是纯电阻电路，电功只能用公式W = I2Rt计算D、如果不是纯电阻电路，电热可用公式W = I2Rt计算，也可用公式W = UIt计算6、一段粗细均匀的电阻丝，横截面的直径为d ，电阻是R 。
把它拉制成直径为d /10的均匀细丝后，它的电阻变成（ ）A 、100RB 、10000RC 、R /100D 、R /100007、关于电动势，下列说法中正确的是（ ）A 、一个电源的电动势的大小只由电源本身决定B 、因电动势的单位和电势差相同，所以电动势实质上就是电势差C 、一个电动势为1.5V 的电池接入电路时，若有1C 的电荷量通过电路，就有1.5J 的化学能转变成电能D 、电压表接到电源两极时，测得的就是电动势8、如图3所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。
新课标人教版高中物理选修3-1第二章《恒定电流》精品单元测试6页word文档
新课标人教版高中物理选修3-1第二章《恒定电流》精品单元测试一：选择题（每题4分，共48分）1．某电解池，如果在ls 内共有5×1018个二价正离子和1．O ×l019个一价负离子通过 某截面，那么通过这个截面的电流是（ ）A ．零B ．O.8AC ．1．6AD ．3．2A2、对于电动势的定义式qW E ，理解正确的是（ ） Ａ、E 与W 成正比 B 、E 与q 成反比 C 、E 的大小与W 、q 无关 D 、W 表示非静电力。
3、对于电动势E=2V 的电源给外电路供电时，当输出电流为2A 时，在1分钟的时间内电源消耗的化学能为（ ）A 、240JB 、4JC 、216JD 、3.6Ｊ4、单位电量的电荷在电场力的作用下沿闭和电路移动一周所释放的能量大小决定于（ ）Ａ、电源电动势 B 、电流强度大小 C 、电源的内阻 D 、电路的总电阻5、不考虑温度对电阻的影响，对一个“220V ，40W ”的灯泡，下列说法正确的是（ ）A.接在110 V 的电路上时的功率为20 WB.接在110 V 的电路上时的功率为10 WC.接在440 V 的电路上时的功率为160WD.接在220 V 的电路上时的功率为40 W6. 关于电功W 和电热Q 的说法，正确的是（ ）A ．在任何电路里都有W =UIt ，Q = I 2Rt ，且W = QB ．在任何电路里都有W =UIt ，Q = I 2Rt ，且W 不一定等于QC ．W =UIt ，Q = I 2Rt 均只在纯电阻电路中才成立D ．W =UIt 在任何电路中都成立，W = I 2Rt 只在纯电阻电路中成立7. 如右图所示为两电阻R 1和R 2的伏安特性曲线。
以下关于它们的说法，正确的是( )A ．电阻R 1的阻值较大B ．若将它们串联在电路中，R 1两端的电压较大C ．若将它们并联在电路中，通过R 2的电流较大D ．串联时R 2的发热功率较大，并联时R 1的发热功率较大8.一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示. 根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为( )额定电压 220V 电器类别 Ⅰ类A ．6.8AB ．0.15AC ．4.5AD ．0.23A9．为测某电阻R 的阻值，分别接成如图4所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V 、3mA ，乙电路中两表示数分别为2．9V 和4mA ，则待测电阻的值应为( )A ．比1000Ω略大一些B ．比1000Ω略小一些C ．比725Ω略大一些D 比725Ω略小一些10．两电阻R 1、R 2的电流和电压的关系图线如图5所示，可知两电阻大小之比R 1：R 2等于A ．1：3 B.3：1 C ．1：√3 D ．√3：111．在如图6所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U ．现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大．I 2不变，U 增大B ．I 1减小．I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小．I 2不变，U 减小12．一直流电动机正常工作时两端的电压为U ，通过的电流为I ，电动机线圈的电阻为r ．该电动机正常工作时，下列说法正确的是( )A ．电动机消耗的电功率为IUB ．电动机的输出功率为r I IU 2-C ．电动机的发热功率为r U 2D ．I 、U 、r 三个量间满足rU I = 二：实验题（共22分）13.（8分） 在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径，用米尺测量出金属丝的长度。
人教版高中物理选修3-1《第二章恒定电流》单元测试(二).docx
高中物理学习材料桑水制作《恒定电流》小测（二）(每小题6分，共60分)01．一个内电阻可以忽略的电源，给一个绝缘的圆管子内装满的水银供电，电流为0.1 A，若把全部水银倒在一个内径大一倍的绝缘圆管子里，那么通过的电流将是 ( ) A．0.4 AB．0.8 AC．1.6 AD．3.2 A02．如图所示，A、B、C、D是滑线变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向接线柱C移动时电路中的电流减小，则接入电路的接线柱可以是 ( ) A．A和BB．A和CC．B和CD．A和D03．如图所示是某导体的I－U图线，图中α＝45°，下列说法正确的是 ( ) A．通过电阻的电流与其两端的电压成正比B．此导体的电阻R＝2 ΩC．I－U图线的斜率表示电阻的倒数，所以R＝cot 45°＝1.0 ΩD．在R两端加6.0 V电压时，每秒通过电阻截面的电荷量是3.0 C04．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是 ( ) A．加5 V电压时，导体的电阻约是5 ΩB．加11 V电压时，导体的电阻约是1.4 ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的增大，导体的电阻不断增大05．如图所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V，12 W”字样，电动机线圈的电阻R M＝0.50 Ω．若灯泡恰能正常发光，以下说法中正确的是 ( )A．电动机的输入功率为12 WB．电动机的输出功率为12 WC．电动机的热功率为2.0 WD．整个电路消耗的电功率为22 W06．家用电器即使没有使用，只要插头插在电源上处于待机状态，就会消耗电能．根据下表提供的数据，估算这些电器待机1天耗电约为(1度=1kW·h) ( ) 家用电器1台台式电脑1台平板电视机1台空调1台洗衣机待机功率(W)414 2 A．0.3 度 B．0.6 度 C．0.9 度 D．1.2 度07．在如图所示的电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示，当开关闭合后，下列判断正确的是 ( )A．灯泡L1的电阻为12ΩB．通过灯泡L1的电流为灯泡L2电流的2倍C．灯泡L1消耗的电功率为0.75 WD．灯泡L2消耗的电功率为0.30 W08．在如图所示图象中，直线Ⅰ为某电源的路端电压与电流的关系图象．直线Ⅱ为某电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路，由图象可知 ( ) A．电源的电动势为3 V，内阻为0.5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为2 WD．电源的效率为66.7 %09．(2009·广东理基)如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是( )A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大10．(2007·宁夏)在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减不，U增大D．I1减小，I2不变，U减小附加题（不计入总分）11．如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V．如果他把电压表改接在R2两端，则电压表的示数将 ( ) A．小于4 VB．等于4 VC．大于4 V小于8 VD．等于或大于8 V01．C02．C03．ABD04．AD05．AC06．A07．ACD08．ABD09．A 难度：★10．B 难度：★11．A 提示：测量对电路状态的影响。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。
人教版高中物理选修3-1第二章恒定电流单元测试.docx
高中物理学习材料（灿若寒星**整理制作）第二章恒定电流单元测试（人教版选修3-1）(时间：90分钟满分：100分)第Ⅰ卷选择题(共40分)一、选择题(本题共10小题，每小题4分，共40分)1．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起来接入电路中，则()A．两只表的指针都不能偏转B．两只表的指针偏转角度相等C．电压表的指针有偏转，电流表的指针几乎不偏转D．电流表的指针有偏转，电压表的指针几乎不偏转2．有一额定电压为6 V、额定功率约为1 W的小灯泡，某同学为了测出其正常工作时的电阻，先用欧姆表直接测小灯泡的电阻，通过正常操作，他观察到的应该是图中的()3．在电灯正常发光时，并联一只电炉，结果灯变暗了，这是因为()A．电路的总电阻变大，总电流变小B．电炉的分压作用，使电灯电压变小C．电灯中原来电流一部分流进电炉D．输电线电压损失变大，电灯电压变小4．手机已是我们生活中普遍的通信工具，如图1所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势和待机状态下平均工作电流分别是()图1A．4.2 V14.58 mA B．4.2 V700 mAC．3.7 V14.58 mA D．3.7 V700 mA5．图2所示为灯泡L1“220 V100 W”和L2“220 V60 W”的伏安特性曲线(I－U 图线)，根据该图线可以确定L1、L2两灯串联接在220 V的电源上时，两灯泡的实际功率之比大约为()图2A．1∶2 B．3∶5 C．5∶3 D．1∶36．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2.0 A和6.0 A．把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A7. 利用如图3所示的电路可测出电压表的内阻，电源的内阻可以忽略，R为电阻箱．当R取不同阻值时，电压表均对应有不同读数U.多次改变电阻箱的阻值，所得到的1U－R 图象为下图中的()图38. 如图4所示，电源的内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻．当发现灯泡L的亮度逐渐变暗时，可能的原因是()图4A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小9. 如图5所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头．闭合开关S，在滑动头P缓慢地由m 点经n点移到q点的过程中，电容器C所带的电荷量将()图5A．由小变大B．由大变小C．先变小后变大D．先变大后变小10. 如图6所示，电源的内阻不可忽略．已知定值电阻R1＝10 Ω，R2＝8 Ω.当开关S接位置1时，电流表的示数为0.20 A．那么当开关S接位置2时，电流表的示数可能是下列的哪些值()图6sA．0.28 A B．0.25 AC．0.22 A D．0.19 A题号12345678910答案第Ⅱ卷非选择题(共60分)二、填空题(本题共3小题，共18分)11．(6分)一多用电表的欧姆挡有三个倍率，分别是×1 Ω、×10 Ω、×100 Ω.用×10 Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图7所示，则该电阻的阻值是________ Ω.图712．(4分)把一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图8所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框内画出盒内元件的符号和电路.图8红表笔 A C C B A B黑表笔 C A B C B A阻值有阻值阻值同AC测量值很大很小很大接近AC间电阻13.(8分)在用电压表和电流表测电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别为1 kΩ和0.1 Ω，图9为实验原理图及所需器件图．(1)在图中画出连线，将器件按原理图连接成实物电路．图9图10(2)一位同学记录的6组数据见下表，试根据这些数据在图10中画出U－I图象，根据图象读出电池的电动势E＝______________ V，求出电池的内阻r＝____________ Ω.I(A)0.120.200.310.320.500.57U(V) 1.37 1.32 1.24 1.18 1.10 1.05三、计算题(本题共3小题，每小题14分，共42分)14．如图11所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.6 V和0.4 A；当S断开时，它们的示数各改变0.1 V和0.1 A，求电源的电动势和内阻．图1115．如图12所示，电源的电动势是6 V，内阻是0.5 Ω，小电动机M的线圈电阻为0.5Ω，限流电阻R0为3 Ω，若理想电压表的示数为3 V，试求：图12(1)电源的功率和电源的输出功率；(2)电动机消耗的功率和电动机输出的机械功率．16．如图13所示的电路中，两平行金属板A、B水平放置，两板间的距离d＝40 cm.电源电动势E＝24 V，内阻r＝1 Ω，电阻R＝15 Ω.闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0＝4 m/s竖直向上射入板间．若小球带电荷量为q＝1×10－2C，质量为m＝2×10－2kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？(g 取10 m/s 2)图13参考答案1．C2．D [由P ＝U 2R 得，正常工作时小灯泡的电阻R ＝U 2P ＝621Ω＝36 Ω，直接用欧姆表测量时，由于电压较低，灯丝温度较低，测得的电阻值比正常工作时的电阻值要小，故选项D 正确．]3．D [并联电路后，电路的总电阻变小，由闭合电路欧姆定律知，电路的总电流变大，输电线电压损失变大．]4．C [由铭牌可读出电池的电动势是3.7 V ，又电池的总容量为700 mAh ，待机时间为48小时．由q ＝It 可求得I ＝14.58 mA .]5．D [设两灯串联接在220 V 的电源上时的电流和电压分别为I 1、I 2和U 1、U 2，则根据串联电路的特点得：I 1＝I 2，U 1＋U 2＝220 V ．由图并结合I 1＝I 2和U 1＋U 2＝220 V ，可查得当I 1＝I 2≈0.245 A 时，U 1≈55 V 、U 2≈165 V ，所以两灯泡的实际功率之比大约为P 1P 2＝U 1I 1U 2I 2＝U 1U 2≈55165＝13，所以本题正确答案为D .] 6．B [因甲、乙两保险丝等长，由R ＝ρl S ＝ρl π(d 2)2，知R 1R 2＝4.当R 1、R 2并联时，令I 1＝2.0 A ，则由I 1R 1＝I 2R 2得I 2＝8.0 A ＞6.0 A ，故I 1不能取2.0 A ；令I 2＝6.0 A ，则由I 1R 1＝I 2R 2得I 1＝1.5 A ＜2.0 A ，故两者并联时，整个电路允许通过的最大电流为I ＝I 1＋I 2＝(1.5＋6.0) A ＝7.5 A ．故选项B 正确．]7．A [设电压表的内阻为R V ，则电压表的读数应为U ＝IR V ＝ER V R V ＋R，可得1U ＝1E ＋RER V ，因E 、R V 为定值，故图象应为A .]8．AD [当温度降低时，R 1的阻值增大，则灯L 变暗，故选项A 正确；R 1受到可见光照射，温度升高，阻值降低，灯L 变亮，故选项B 错误；若R 2的阻值逐渐增大时，外电阻变大，路端电压变大，R 1阻值不变，灯L 变亮，故选项C 错误；若R 2的阻值减小时，外电阻变小，路端电压变小，灯L 变暗，故选项D 正确．]9．C [P 缓慢由m 点经n 点移动到q 点的过程中，电路总电阻先变大后变小，总电流先变小后变大，R 两端电压即电容器两端电压先变小后变大，电容器所带电荷量将先变小后变大，故选C .]10．C [开关接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19 A ．电源的路端电压一定减小，原来路端电压为2 V ，所以开关接2后路端电压低于2 V ，因此电流一定小于0.25 A ．所以只能选C .] 11．×100 Ω 调零 2.2×103解析 用×10 Ω挡测电阻时，表头指针偏转角度很小，说明待测电阻阻值很大，应换到×100 Ω挡，换当后应先调零，由表盘可知，其测量电阻的阻值为R ＝22×100 Ω＝2.2×103 Ω.12. 由于A 、C 间与C 、A 间电阻相同，所以A 、C 间只有电阻，没有二极管．C 、B 与B 、C 间电阻一个很大，另一个很小，说明C 、B 间只有二极管，且正极与C 连接．A 、B 间电阻很大，B 、A 间电阻接近A 、C 间电阻，说明A 、B 间是电阻与二极管串联．电路结构如图所示．13．(1)、(2)见解析图 1.45 0.69解析 (1)按照实验原理图将实物图连接起来，如图甲所示． (2)根据U 、I 数据，在方格纸U-I 坐标系上找点描迹．如图乙所示，然后将直线延长，交U 轴于U 1≈1.45 V ，此即为电源电动势；交I 轴于I ≈0.65 A ，注意此时U 2＝1.00 V ，由闭合电路欧姆定律得I ＝E －U 2r ，则r ＝E －U 2I ＝1.45－1.000.65Ω≈0.69 Ω.甲乙14．2.0 V 1 Ω解析 S 闭合时，E ＝U 1＋I 1r ，即E ＝1.6＋0.4r ；S 断开时，E ＝U 2＋I 2r ，即E ＝1.7＋0.3r ；得E ＝2.0 V ，r ＝1 Ω.15．(1)6 W 5.5 W (2)2.5 W 2 W解析 (1)I ＝I R0＝U R0R 0＝1 A ；电源的功率P E ＝IE ＝6 W ；内电路消耗的功率P r ＝I 2r ＝0.5W ；电源的输出功率P 出＝P E －P r ＝5.5 W .(2)电动机分压U M ＝E －Ir －U R0＝2.5 V ；电动机消耗的功率P M ＝IU M ＝2.5 W ；热功率P热＝I 2r M ＝0.5 W ；电动机输出的机械功率P 机＝P M －P 热＝2 W . 16．8 Ω 23 W解析 (1)小球进入板间后，受重力和静电力作用，且到A 板时速度为零，设两板间电压为U AB .由动能定理得：－mgd －qU AB ＝0－12mv 20，解得U AB ＝8 V所以滑动变阻器两端电压U 滑＝U AB ＝8 V ，设通过滑动变阻器的电流为I ，由闭合电路欧姆定律得：I ＝E －U 滑R ＋r＝1 A ，滑动变阻器接入电路的电阻R 滑＝U 滑I＝8 Ω.(2)电源的输出功率P 出＝I 2(R ＋R 滑)＝23 W .。

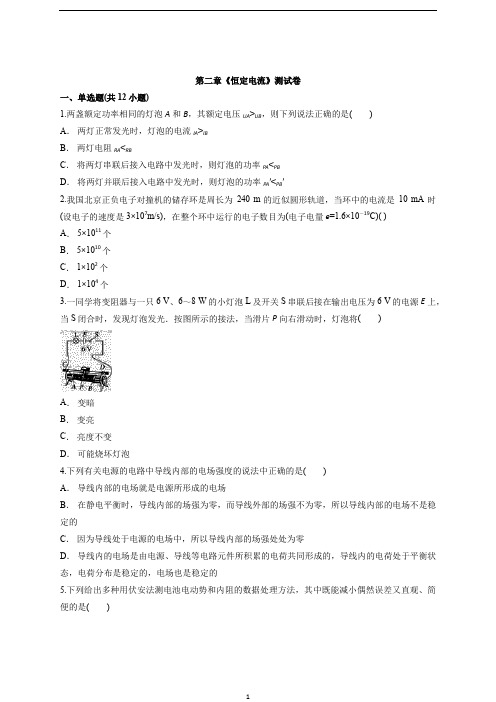

人教版高中物理选修3-1 第二章《恒定电流》测试卷
第二章《恒定电流》测试卷一、单选题(共12小题)1.两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是()A．两灯正常发光时，灯泡的电流IA>IBB．两灯电阻RA<RBC．将两灯串联后接入电路中发光时，则灯泡的功率PA<PBD．将两灯并联后接入电路中发光时，则灯泡的功率PA′<PB′2.我国北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道，当环中的电流是10 mA时(设电子的速度是3×107m/s)，在整个环中运行的电子数目为(电子电量e=1.6×10－19C)( )A． 5×1011个B． 5×1010个C． 1×102个D． 1×104个3.一同学将变阻器与一只6 V、6～8 W的小灯泡L及开关S串联后接在输出电压为6 V的电源E上，当S闭合时，发现灯泡发光．按图所示的接法，当滑片P向右滑动时，灯泡将()A．变暗B．变亮C．亮度不变D．可能烧坏灯泡4.下列有关电源的电路中导线内部的电场强度的说法中正确的是()A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导线内部的场强为零，而导线外部的场强不为零，所以导线内部的电场不是稳定的C．因为导线处于电源的电场中，所以导线内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导线内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的5.下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是()A．测出两组I、U的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出E和rB．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U—I图象，再根据图象求E、rD．多测几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r6.三个阻值分别为4 Ω、6 Ω、12 Ω的电阻，以不同方式进行组合连接，获得的总电阻的最大值和最小值分别为()A．22 Ω和4 ΩB．22 Ω和2 ΩC．18 Ω和4 ΩD．18 Ω和2 Ω7.智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置．充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60﹣0.70之间（包括移动电源和被充电池的线路板、接头和连线的损耗）．如图为某一款移动充电宝，其参数见如表，下列说法正确的是（）A．充电宝充电时将电能转化为内能B．该充电宝最多能储存能量为3.6×l06JC．该充电宝电量从零到完全充满电的时间约为2 hD．该充电宝给电量为零、容量为3000 mAh的手机充电，则理论上能充满4次8.在如图所示的电路中，开关S闭合后和闭合前相比，三个理想电表示数的变化情况是()A． V示数变大，A1示数变大，A2示数变小B． V示数变大，A1示数变小，A2示数变大C． V示数变小，A1示数变大，A2示数变小D． V示数变小，A1示数变小，A2示数变大9.将两根长为L，横截面积为S，电阻率为ρ的保险丝串起来作为一根使用，则它的电阻和电阻率分别为（）A．、ρB．、ρC．、ρD．、ρ10.灯泡的灯丝断了以后，有时可以设法使它“搭接”后，继续使用，设由于搭接后灯丝的有效长度是原来的，则搭接后灯泡的实际功率与原来的功率之比是()A． 11∶10B． 10∶11C． 10∶9D． 9∶1011.电动势为2 V的电池在电路上输出1 A的电流，可以断定()A．内外电阻相差2 ΩB．外电阻为2 ΩC．内电阻为2 ΩD．内外电阻之和是2 Ω12.额定电压都是110 V、额定功率P A=110 W和P B=40 W的电灯两盏，若接在电压是220 V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是（）A．B．C．D．二、实验题(共3小题)13.在“测量金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度l，金属丝的电阻大约为 5 Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为________ mm.(2)为此取来两节新的干电池、电键和若干导线及下列器材：A．电压表0～3 V，内阻10 kΩB．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻0.05 ΩD．电流表0～3 A，内阻0.01 ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电压表应选______________，电流表应选____________，滑动变阻器应选____________．(填序号)②实验中某同学的实物接线如图所示，请指出该同学实物接线中的两处明显错误．错误1：________________________________________________________________________；错误2：________________________________________________________________________.14.某位同学用多用电表测量一个定值电阻的阻值，多用电表的欧姆挡有“×1”、“×10”、“×100”三挡，他用“×10”挡测量电阻时，发现电表的指针偏转角度很大，于是他进行了如下的操作，完成了实验：A．将电表选择开关旋到“×100”挡B．用电表的两表笔接触电阻的两端，从电表指针的偏转进行正确的读数C．将测量的结果记录下来请指出该同学测量步骤中的错误和疏漏之处：15.使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；甲(2)若适当调节电阻箱后，图甲中多用电表、电流表与电阻箱的示数分别如图乙(a)、(b)、(c)所示，则多用电表的读数为________ Ω，电流表的读数为________ mA，电阻箱的读数为________ Ω；乙(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA(保留三位有效数字)．(4)计算得到多用电表内电池的电动势为________ V(保留三位有效数字)．三、计算题(共3小题)16.如图所示，电源电动势E＝15 V，内阻r＝10 Ω，定值电阻R＝90 Ω，R0为可变电阻，在R0的阻值由零增大到400 Ω的过程中，求：(1)可变电阻R0上消耗的电功率最大的条件和最大功率；(2)定值电阻R和电源内阻r上消耗的功率之和的最小值；(3)定值电阻R上消耗最大功率的条件及最大值．17.如图所示的电路中，电源电压为60 V，内阻不计，电阻R＝2 Ω，电动机的内阻R0＝1.6 Ω，电压表的示数为50 V，电动机正常工作，求电动机的输出功率．18.如图所示，一段粗细均匀的导线长1 200 m，在两端点A、B间加上恒定电压时，测得通过导线的电流为0.5 A，若剪去BC段，在A、C两端加同样电压时，通过导线的电流变为0.6 A，则剪去的BC段多长？四、填空题(共3小题)19.“220V,5.5 kW”的电动机，电阻为0.4 Ω，它在正常工作时的电流为______________ A,1 s内产生的热量是__________ J,1 s内有__________ J的电能转化为机械能．20.用多用电表测电阻．(1)每次换挡后，需重新________，再进行测量．(2)如果表的指针偏转过大，为使测量比较精确，应将选择开关拨至倍率较________(填“大”或“小”)的挡位上．(3)某次测电阻时，表的指针位置如上图所示，则该电阻的测量值是________ Ω.21.用一只高阻值的电压表和电阻箱，可以测得电源的电动势和内阻，按图所示连接电路，实验时先闭合S1，从电压表中读得U1＝2 V，再闭合S2，改变电阻箱的电阻，当R＝24 Ω时，U2＝1 V，由上述数据可知，该电池的电动势E＝________，内阻r＝________.答案解析1.【答案】D【解析】由P＝可知RA>RB，由P＝UI可知额定电流IA<IB.两灯串联后，由串联电路的功率分配关系可知P∝R，所以PA>PB；两灯并联后，由并联电路的功率分配关系可知P∝，所以PA′<PB′.2.【答案】A【解析】电子运动一周用的时间：，因为，，在整个环中运行的电子数目个，A正确．3.【答案】B【解析】由题图可知，变阻器接入电路的是PB段的电阻丝，由于灯泡的额定电压等于电源输出电压，所以不可能烧坏灯泡．当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．4.【答案】D【解析】导线内部的电场是电源和导线堆积电荷所形成的两部分电场的矢量和，稳定后不同于静电平衡(内部场强处处为零)，而是场强大小恒定，方向与导线切线一致，是一种动态的平衡，故A、B、C错，D对．5.【答案】C【解析】A中只测两组数据求出E、r，偶然误差较大；B中计算E、r平均值虽然能减小误差，但太繁琐；D的做法是错误的．6.【答案】B【解析】三个电阻串联时获得的电阻最大，最大值为4 Ω＋6 Ω＋12 Ω＝22 Ω；三个电阻并联时获得的电阻最小，根据并联电路特点：并联之后的总电阻小于支路中的最小电阻，＝＋＋，解得：R并＝2 Ω.7.【答案】D【解析】充电宝充电时将电能转化为化学能，不是内能，故A错误；该充电宝的容量为：q=20000 mA. h=20000×10﹣3×3600 C=7.2×104C，该电池的电动势为5 V，所以充电宝储存的能量：E=E电动势•q=5×7.2×104J =3.6×105J，故B错误；以 2 A的电流为用电器供电，则供电时间t=，故C错误；由于充电宝的转化率是0.6，所以可以释放的电能为：20000 mA.h×0.6=12000 mA.h，给容量为3000 mA.h的手机充电的次数：n==4次，故D正确.8.【答案】C【解析】开关S闭合后，总电阻减小，干路电流I增大，A1示数变大，由U外＝E－Ir知，路端电压U外减小，V示数变小，由于R处在干路中且其中的电流增大，故其两端的电压UR增大，R2两端的电压U2＝U外－UR，故U2减小，由欧姆定律知，其中的电流I2减小，A2示数变小，故选C.9.【答案】A【解析】电阻率有材料决定，与导线的长度和横截面积无关，故电阻率不变；材料不变，长度变为原来的2倍，横截面积不变，根据电阻定律的公式R=知，则电阻变为原来的2倍，为：R=，故选A．10.【答案】C【解析】根据电阻定律可知，灯丝搭接后，其电阻R′＝R，根据P＝可知搭接后灯泡的实际功率P′＝·P＝P.11.【答案】D【解析】由闭合电路欧姆定律得I＝得，R＋r＝2 Ω.12.【答案】C【解析】灯泡正常工作时，两灯泡上的电压相等，可先判断电路是否能正常工作，然后再比较分流电阻和分压电阻分别消耗的功率大小，从而做出判断．判断灯泡能否正常发光，就要判断电压是否是额定电压，或电流是否是额定电流．由P=和已知条件可知，R A＜R B．对于A电路，由于R A＜R B，所以U B＞110 V，B灯烧毁，两灯不能正常发光．对于B电路，由于R B＞R A，A灯又并联变阻器，并联电阻更小于R B，所以U B＞110 V，B灯烧毁．对于C电路，B灯与变阻器并联，电阻可能等于R A，所以可能有U A=U B=110 V，两灯可以正常发光．对于D电路，若变阻器的有效电阻等于A、B的并联电阻，则U A=U B=110 V，两灯可以正常发光．比较C、D两个电路，由于C电路中变阻器功率为（I A﹣I B）×110，而D电路中变阻器功率为（I A+I B）×110，所以C电路消耗电功率最小．故选C.13.【答案】(1)0.680(2)①A C E②导线连接在滑动变阻器的滑片上采用了电流表内接法【解析】(1)从螺旋测微器的固定刻度上可以看出，半毫米刻度线已经露出来，因此主尺上应读0.5 mm，可动刻度为第18个刻度线，可以估读0.180 mm，所以该金属丝直径应为0.5 mm＋0.180 mm＝0.680 mm.(2)①由电路图知电源是两节干电池，电动势是3 V，用3 V量程的电压表A；因为电阻丝的电阻大约为5 Ω，如果把3 V的电动势全加在电阻丝上，电流才是0.6 A，因此用量程是0.6 A的电流表C；此题中金属丝的电阻大约为5 Ω，为了减小实验误差，应选10 Ω的滑动变阻器E.14.【答案】A中应选“×1”挡，选挡后要调零；测量后要将选择开关旋到OFF挡或交流电压最高挡【解析】电表的指针偏转角度是指偏离左端的夹角，所以偏转角度很大，表明读数很小，应该改用小量程的挡，所以应选“×1”挡，选挡后要欧姆调零，为了防止多用电表损坏，用完后应该将选择开关旋到OFF挡或交流电压最高挡．15.【答案】(1)黑(2)1453.0 4.6(3)102(4)1.55【解析】(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔．(2)根据题图读数，多用电表读数为14 Ω，电流表读数为53.0 mA，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA，故指针指到最右端“250”处时，实际电流为53×mA≈102 mA.(4)由闭合电路欧姆定律E＝IR＋Ir知，E＝14×0.053＋0.053r，＝0.102，得E≈1.55 V.16.【答案】(1)R0＝100 Ω0.6 W(2)0.09 W(3)R0＝02．025 W【解析】(1)当R0＝r＋R＝100 Ω时，R0上获得最大功率P max＝≈0.6 W.(2)当R0＝400 Ω时，R和r上消耗功率之和最小，P min＝()2(R＋r)＝0.09 W.(3)当R0＝0时，R上消耗功率最大，P max′＝()2R＝2.025 W.17.【答案】210 W【解析】电动机正常工作时，电动机两端的电压U0＝50 V，此时通过电路中的电流：I＝＝＝5 A，电动机的输出功率P出＝U0I－I2R0＝210 W.18.【答案】200 m【解析】设整个导线AB的电阻为R1，其中AC段的电阻为R2，根据欧姆定律U＝I1R1＝I2R2，则＝＝＝.再由电阻定律，导线的电阻与其长度成正比，所以AC段导线长l2＝l1＝×1 200 m ＝1 000 m．由此可知，剪去的导线BC段的长度为：l＝l1－l2＝200 m.19.【答案】25250 5 250【解析】正常工作时I＝＝25 A，Q＝I2Rt＝250 J，P机＝P总－P热＝5 250 W，W′＝P机t＝5 250 J.20.【答案】(1)欧姆调零(2)小(3)180【解析】欧姆表的不同挡位对应不同的内电阻，因此每次换挡后都要再次欧姆调零；当偏角过大时，读数较小，但挡位的倍率很大，因此，较小的读数误差乘以较大的倍率仍然是一个较大的数值误差，所以测量时选择合适的挡位，使欧姆表指针指在中值附近时读数比较精确．指针偏角过大，说明电阻值小，应换倍率较小的挡位；欧姆表此时的指示值是180×10 Ω＝180 Ω.21.【答案】2 V24 Ω【解析】由题意可知，电压表内阻为高阻值，则在先闭合S1时，U1＝E＝2 V；当再闭合S2，且R ＝24 Ω，U2＝1 V时，I＝＝A，由闭合电路电压关系有U内＝E－U2＝1 V．则r＝＝24 Ω.11。
高中物理选修3-1 第二章《恒定电流》测试卷
第二章《恒定电流》测试卷一、单选题(共15小题)1.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I，a、b两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大2.某学校创建绿色校园，如图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变．如图乙为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻(光照强度增加时，其电阻值减小)．现增加光照强度，则下列判断正确的是()A．电源路端电压不变B．R0两端电压变大C． B灯变暗，A灯变亮D．电源总功率不变3.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显4.电源的电动势为4.5 V，内电阻为0.50 Ω，外电路接一个4.0 Ω的电阻，这时电源路端的电压为（）A． 5.0 VB． 4.5 VC． 4.0 VD． 3.5 V5.按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得Ucd＝Ubd＝0，＝6 V．由此可断定该电路可能发生的故障是()UadA．R1短路B．R2短路C．R1断路D．R2断路6.关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高7.三盏灯泡L1(110 V、100 W)、L2(110 V、60 W)和L3(110 V、25 W)，电源所能提供的电压为220 V，在图示的四个电路中，能通过调节滑动变阻器R使电路中各灯泡均能够正常发光且最省电的一种电路是()A．B．C．D．8.室内有五种用电器：1.5 kW的电饭锅，200 W的电冰箱，750 W的取暖器，250 W的电视机和2 kW的空调机，供电电压是220 V，进线处有13 A的保险丝，为不使保险丝烧断，下列用电器不能同时使用的是()A．电饭锅和电冰箱B．取暖器和空调机C．电饭锅和空调机D．电冰箱、电视机和空调机9.用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积最小值应是()A．B．C．D．10.有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是()A． 6∶4∶3B． 3∶4∶6C． 2∶3∶4D． 4∶3∶211.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是()A．电动机消耗的电能为B．电动机消耗的电能为I2RtC．电动机线圈产生的热量为I2RtD．电动机线圈产生的热量为UIt12.关于电功W和电热Q的说法正确的是()A．在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB．在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC．W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D．W＝UIt在任何电路中都成立，Q＝I2Rt只在纯电阻电路中才成立13.关于电流，以下说法正确的是()A．通过截面的电荷量多少就是电流的大小B．电流的方向就是电荷定向移动的方向C．在导体中，只要自由电荷在运动，就一定会形成电流D．导体两端没有电压就不能形成电流14.下列物理公式属于定义式的是()A．I＝B．a＝C．E＝kD．R＝15.有一“3 V，3 W”的小灯泡，则接入下列的哪一电源可使小灯泡最亮（）A．E=3 V，r=1.0 ΩB．E=3 V，r=1.5 ΩC．E=3 V，r=2.0 ΩD．E=3 V，r=2.5 Ω二、实验题(共3小题)16.如图所示，螺旋测微器的读数为mm，20分度的游标卡尺读数为mm．17.在“测定电源的电动势和内阻”的实验中，有以下器材：A．待测干电池组E(电动势约为4.5 V，内阻r约2 Ω)B．电压表(量程3 V、内阻很大)C．电流表(量程0.5 A、内阻很小)D．滑动变阻器(0～20 Ω)E．电阻箱R0(0～999.9 Ω，用作定值电阻)F．开关、导线若干①若实验中调节滑动变阻器，电压表示数变化不明显，可采用给电源________(“串联”或“并联)一个电阻箱，如图甲中电阻箱面板显示其阻值R0＝________Ω.②图中乙为用以上器材连接的不完整的电路，为完成实验，请在乙图中补画出一根导线构成完整实验电路．③利用实验测得的多组电压表示数和对应的电流表示数，绘出了如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝__________，内阻r＝________.(用给定的物理量符号表示)．18.某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接．①实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大．请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；②某次测量，电流表指针偏转如图乙所示，则电流表的示数为______ A③该小组描绘的伏安特性曲线如图丙所示，根据图线判断，将____只相同的小电珠并联后，直接与电动势为3 V、内阻为1 Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为____ W(保留两位小数)．三、计算题(共3小题)19.(1)在金属导体中，若10 s 内通过横截面的电荷量为10 C，则导体中的电流为多少安？(2)某电解槽横截面积为0.5 m2，若10 s 内沿相反方向通过横截面的正、负离子的电荷量均为10 C，则电解液中的电流为多少安？20.国家大力推广节能环保汽车，电动汽车是许多家庭的首选.已知电动汽车的电源是由30组蓄电池串联组成的，当正常行驶时，电路中的电流为5 A，在10 min内电源做功1.8×105J，则这组蓄电池的总电动势是多少？每组的电动势为多少？21.某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A，电阻增加到30 Ω 时，其电路中的电流强度要减小多少？电路两端的电压为多大？四、填空题(共3小题)22.多用电表表头的示意图如图所示.在正确操作的情况下：(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为______.(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为______.(3)若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为________.23.在“测定电池的电动势和内阻”的实验中，用测出的数据画出了电源的U－I图象，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝____V；r＝______Ω.24.如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏电阻上R0时，门电路的输入端B是________电位．答案解析1.【答案】C【解析】由题意知RB的电阻随断针的出现而减小，即外电路的电阻减小，由闭合电路欧姆定律有I＝可知I总增大，再由U外＝E－I总r可知，外电压U减小．而由U1＝I总R1可知，U1增大，U2总必减小，I2减小，由电流表的电流I＝I总－I2可知，电流表的电流必变大．故A、B、D错误，选项C正确．2.【答案】B【解析】由题意，增加光照强度，Rt减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，电源的内电压增大，路端电压U减小，则A灯变暗，通过R0的电流I0＝I－I A，I增大，而I A减小，则I0增大，R0两端电压U0增大，而R0、B灯的电压之和等于路端电压，路端电压减小，则知，B灯的电压减小，B灯变暗；电源的总功率P＝EI，I增大，则P增大．故B正确，A、C、D错误．3.【答案】C【解析】当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流I总变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总变小，根据I总＝，得干路中的电流I总变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．4.【答案】C【解析】根据闭合电路的欧姆定律，回路中电流，路端电压，故C正确，A、B、D错误.5.【答案】C【解析】由题意可知Uad＝6 V，说明电源没问题；Ucd＝Ubd＝0说明电路中没有电流，应该是断路，＝6 V说明ad间有断路其余部分是连通的，可判断R1断路，故选C.Uad6.【答案】A【解析】数字电路遵循逻辑关系计算，所以又叫逻辑电路，A正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D错误；故选A.7.【答案】C【解析】由题可知，三盏灯泡的额定电压相同，由公式P＝分析可知，L3(110 V、25 W)的电阻最大，L1(110 V、100 W)最小．A、三个灯并联时，调节R可以使三个电灯的电压都为110 V，都能正常发光，电阻R消耗的功率与三个电灯消耗的总功率相同，则电路消耗的总功率为2×(100＋60＋25)W＝370 W.B、由于L3(110 V、25 W)的电阻最大，则R、L2和L1并联后，总电阻一定小于L3的电阻，L3分得的电压大于R、L2和L1并联的电压，即大于110 V，L3将被烧毁．C、调节R，能使L1与R、L2和L3并联的电阻相等，电压都等于110 V，即能使三个灯都能正常发光，电路消耗的总功率为2×100 W＝200 W.D、调节R，能使两个并联总电阻相等，电压相等，都能使三个灯正常发光，电路消耗的总功率为2×(100＋60) W＝320 W.可见，灯泡均能够正常发光且最省电的一种电路是C.8.【答案】C【解析】根据题意可知，该室能够使用的用电器的总功率最大为P max＝UI max＝220×13 W＝2.86 kW，显然，电饭锅和空调机的总电功率达到了3.5 kW>2.86 kW，不能同时使用．9.【答案】B【解析】根据欧姆定律得，R＝，根据电阻定律R＝，又l＝2L，解得S＝，故B正确，A、C、D错误．故选B.10.【答案】A【解析】因为R1∶R2∶R3＝2 Ω∶3 Ω∶4 Ω＝2∶3∶4，所以I1∶I2∶I3＝∶∶＝6∶4∶3.11.【答案】C【解析】电动机正常工作时，电动机消耗的电能为，由于欧姆定律不成立，＞I，则＞，A错误；有U＞，则大于，B错误；根据焦耳定律得知，电动机线圈产生的热量为，C 正确，D错误.12.【答案】B【解析】W＝UIt是电功的定义式，适用于任何电路，Q＝I2Rt是焦耳热的定义式，也适用于任何电路，如果是纯电阻电路W＝Q，在非纯电阻电路中W>Q，B对，A、C、D错.13.【答案】D【解析】根据电流的概念，电流是单位时间通过截面的电荷量，知A项错．规定正电荷定向移动的方向为电流方向，B项错．自由电荷持续的定向移动才会形成电流，C错，D对．14.【答案】D【解析】任何一个定义式，都不存在正比与反比的关系，它只表示量度该物理量的一种方法．电流的定义式是I＝，A错误；加速度的定义式是a＝，B错误；电场强度的定义式是E＝，C 错误；R＝是电阻的定义式，D正确．15.【答案】A【解析】灯泡接到电源上，灯泡上的电压为外电压，根据闭合电路欧姆定律，电源内阻越小，电路电流越大，灯泡两端电压越大，消耗的实际功率越大，灯泡越亮，故A正确，B、C、D错误. 16.【答案】6.768 104.05【解析】螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为0.01×26.8 mm=0.268 mm，所以最终读数为（6.5+0.268）mm=6.768 mm．游标卡尺的主尺读数为104 mm，游标读数为0.05×1 mm=0.05 mm，所以最终读数为(104+0.05) mm=104.05 mm．17.【答案】(1)串联8.0(2)如图所示(3)U0－R0【解析】(1)实验中调节滑动变阻器，电压表示数变化不明显，说明电源内阻太小，串联一定值电阻，相当于把电源内阻变大了，可以让电压表的变化明显；电阻箱面板显示其阻值R0＝8 Ω.(2)由实验原理连接实物图．(3)如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝U0.斜率的大小等于电池组内阻和电阻箱阻值之和．所以电池组内阻r＝－R0.18.【答案】①见解析图②0.44③4 2.25【解析】实物图如图所示；由图知电流表量程为0.6 A，所以读数为0.44 A；电源内阻为1 Ω，所以当外电路总电阻等于电源内阻时，消耗电功率最大，此时外电路电压等于内电压等于 1.5 V，由图知当小电珠电压等于1.5 V时电流约为0.38 A，此时电阻约为R＝≈3.95 Ω，并联后的总电阻为1 Ω，所以需要4个小电珠，小电珠消耗的总功率约为P＝＝W＝2.25 W.19.【答案】(1)1 A(2)2 A【解析】(1)10 s内通过某一横截面的电荷量是10 C，所以I＝＝1 A(2)正电荷形成的电流为I1＝＝1 A负电荷形成的电流为I2＝＝1 A因负电荷形成的电流方向与其定向移动方向相反，所以两种电荷形成电流方向相同．故电解液中的电流为：I＝I1＋I2＝2 A.20.【答案】60 V 2 V【解析】电源移送电荷量为：q＝It＝5×10×60 C＝3 000 C，这组蓄电池的总电动势为：E＝＝V＝60 V每组的电动势为：E1＝＝V＝2 V.21.【答案】0.1 A 6 V【解析】电路两端电压不变，根据欧姆定律I＝得＝，ΔI＝0.1 AU＝IR＝20×0.3 V＝6 V.22.【答案】(1)直流电压 1.25 V(2)直流电流50 mA(3)电阻 1 700 Ω【解析】(1)选择开关位置在a，测量的物理量是直流电压，其量程为2.5 V，精度为0.05 V，读数到本位，测量结果为1.25 V.(2)选择开关位置在b，测量的物理量是直流电流，其量程为100 mA，精度为2 mA，读数到本位，测量结果为50 mA.(3)选择开关位置在c，测量的物理量是电阻，其倍率为×100，测量结果为17×100 Ω＝1 700 Ω. 23.【答案】1.40 1【解析】由U＝E－Ir可知图象与纵坐标的交点为电源电动势，图象的斜率表示电源内阻，所以E＝1.4 V，r＝Ω＝1 Ω24.【答案】或低【解析】通过对电路的分析，明确输入信号是高电位还是低电位，结合输出对输入的要求，确定选择怎样的门电路，实现对电路的自动控制．手动开关接通时，在A端输入高电位．有光线照射时，光敏电阻的阻值较小，B端输入低电位．所以，S闭合A输入为1，断开A输入为0.光照射强时，B输入为0，光照射弱时，B输入为1.电路要求光线较暗或手动开关S接通时，灯都会亮，因此应选择“或”门电路．。
高中物理选修3-1 第二章 恒定电流 章节测试(含答案)
高中物理选修3-1 第二章恒定电流章节测试一、单选题1.关于电流，下列说法中正确的是( )A. 导线内自由电子的定向移动速率等于电流的传导速率B. 电子运动的速率越大，电流越大C. 电流是一个矢量，其方向就是正电荷的定向移动方向D. 在国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位2.如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中。
一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。
在PQ从靠近ad处向bc滑动的过程中（）A. PQ中电流先增大后减小B. PQ两端电压先减小后增大C. PQ上拉力的功率先减小后增大D. 线框消耗的电功率先增大后减小3.一根粗细均匀的长直导线，其电阻大小为R0，现将它截为等长的n段，然后将它们全部并联，则总电阻为( )A. B. C. nR0 D. n2R04.用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程，下列装置属于这类传感器的是（）A. 红外报警装置B. 走廊照明灯的声控开关C. 自动洗衣机中的压力传感装置D. 电饭煲中控制加热和保温的温控器5.下列说法正确的是（）A. 楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B. 电子秤所使用的测力装置是温度传感器C. 用点电荷代替带电体，应用的是理想模型法D. 伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法6.一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3 Ω，则此电阻丝原来的阻值为：( )A. 9 ΩB. 8 ΩC. 27 ΩD. 3 Ω7.某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为()A. 4ρ和4RB. ρ和4RC. 16ρ和16RD. ρ和16R8.欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A. B. C. D.二、多选题9.已知磁敏电阻在无磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V 的量程，那么电压表读数为多少（ ）A ．1.2 VB ．1.20 VC ．6 VD ．6.0 V2．一根横截面积为S 的铜导线，通过电流为I ．已经知道铜的密度为ρ，铜的摩尔质量为M ，电子电荷量为e ，阿佛加德罗常数为N A ，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（ ）A ．A MI N Se ρB ．A e MIN S ρC ．A e eIN S M S ρD ．A eIN S M ρ3．在图所示的电路中，电源内阻忽略不计，电动势为E ，电阻R 1、R 2阻值相等，保持R 1的阻值不变，改变R 2的阻值，则关于R 2消耗的功率P 的说法正确的是（ ）A ．R 2增大，P 增大；R 2减小，P 减小B ．R 2增大，P 减小；R 2减小，P 增大C ．无论R 2是增大还是减小，P 均减小D ．无论R 2是增大还是减小，P 均增大4．如图所示，a ，b ，c ，d 是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P 向c 移动时，小灯泡两端电压减少，则在下列说法中正确的是（ ）A ．a 接电源正极，b 接电源负极，c 、d 接小灯泡两端B ．a 接电源正极，b 接电源负极，c 、a 接小灯泡两端C．a接电源正极，b接电源负极，d、b接小灯泡两端D．a接电源正极，b接电源负极，d、c接小灯泡两端5．下列关于电源和电动势的说法中正确的是（）A．从能量转化的角度看，电源是通过静电力做功把其他形式的能转化为电势能的装置B．电源的电动势越大表明电源将其他能量转化为电能的数量越多C．电源内单位正电荷从负极移动到正极非静电力所做的功叫电源的电动势D．在电路中若将电压表接在电源两端，电压表测量值即为电源电动势大小6．下列说法中正确的是（）A．把一根均匀导线等分成等长的两段，则每部分的电阻率也变为原来的一半B．电容器所带的带电量越多，说明它的电容越大C．电动势的单位跟电压的单位一样，都是伏特，所以电动势就是电压D．其他电阻不变时，并联电路中其中一个电阻增大，总电阻增大7．如图所示为一个小型电热水器。
人教版高中物理 选修3-1 第二章 恒定电流 单元试卷(I)卷(练习)
人教版高中物理选修3-1 第二章恒定电流单元试卷（I）卷（练习）姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共31分)1. （2分） (2019高二上·哈尔滨期中) 某一网络电路中的部分电路如图所示，已知I=3A，I1=2A，R1=10Ω，R2=5Ω，R3=30Ω，则下列结论正确的是（）A . 通过 R3的电流为0.5A，方向从B . 通过 R3的电流为0.5A，方向从C . 通过电流表的电流为0.5A，电流表“+”接线柱在右边D . 通过电流表的电流为1.5A，电流表“+”接线柱在左边【考点】2. （2分） (2018高二上·吉林月考) 四盏灯连接如图所示，灯、标有“110 V100 W”，灯、标有“110 V40 W”，当在A、B两点加上220 V电压时，在这四盏灯中实际消耗功率最小和最大的灯泡分别是（）A . 和B . 和C . 和D . 和【考点】3. （2分） (2017高二上·高平期末) 两个小灯泡的标识分别是L1“6V6W”，L2“6V9W”，把它们分别接在同一直流电源上（电源内阻不可忽略），L1消耗的功率恰好为6W，则L2消耗的功率为（）A . 一定小于9WB . 一定等于9WC . 一定大于9WD . 条件不足，不能确定【考点】4. （2分） (2016高二上·浦东期中) 将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A . L1的电阻比L2的小B . L1的额定功率比L2的大C . 两灯正常工作时L1发光要暗一些D . 若将两灯并联接入电路，L1发光要亮一些【考点】5. （3分） (2018高二上·长春月考) 一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时下述正确的是（）A . 电动机所消耗的电功率为IUB . t秒内所产生的电热为IUtC . t秒内所产生的电热为I2RtD . t秒内所产生的机械能为IUt－I2Rt【考点】6. （3分） (2017高二上·呼图壁期末) 一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则（）A . 电动机消耗的总功率为UIB . 电动机消耗的热功率为C . 电源的输出功率为EID . 电源的效率为1﹣【考点】7. （2分） (2017高二上·菏泽期中) 电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500uA，现欲把这电流表改装成量程为2.0V的电压表，正确的方法是（）A . 应并联一个3800Ω的电阻B . 应串联一个3800Ω的电阻C . 应并联一个0.05Ω的电阻D . 应串联一个0.05Ω的电阻【考点】8. （2分） (2019高二上·双鸭山月考) 对于欧姆定律，理解正确的是（）A . 从R= 可知，导体两端的电压为零时，导体的电阻也为零B . 从R= 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C . 从I= 可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比D . 从U=IR可知，导体两端的电压随电阻的增大而增高【考点】9. （2分） (2019高二上·桂林期中) 某同学用伏安法测电阻，分别采用了甲、乙两种电路测量，关于误差分析正确的是（）A . 若选择甲图，测量值偏大B . 若选择乙图，测量值偏大C . 若被测电阻Rx与电流表内阻接近，应该选择乙图误差较小D . 若被测电阻Rx与电压表内阻接近，应该选择甲图误差较小【考点】10. （3分） (2019高二上·白城期中) 如图所示是某型号电吹风的电路图，它主要由电动机M和电热丝R构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章《恒定电流》单元测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是（）A．根据I=U/R可知，导体中的电流与导体两端的电压成正比，跟导体的电阻成反比B．正电荷定向移动的方向是电流的方向，因电流有方向，所以电流是矢量C．根据R=U/I可知，导体中的电阻与导体两端的电压成正比，跟导体的电流成反比D．根据P=U 2/R,用电器的电功率与用电器电阻成反比与用电器两端电压的平方成正比2．如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等，横截面积是a的两倍；c与a的横截面积相等，长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是（）A．V1的示数是V2的2倍 B．V1的示数是V3的2倍C．V2的示数是V1的2倍 D．V2的示数是V3的2倍3．锌汞电池的电动势为1.2V，这表示（）A．电路中每经过1s，电源把1.2J的化学能转化成电能B．电路中电流为1A时，每经过1s，电源将1.2J的化学能转化为电能C．电路中每通过1C电荷量，电源将1.2J的电能转化成化学能D．锌汞电池将化学能转化成电能的本领比一节干电池的大4．实验室有一盏“40 V 5.0 A”的弧光灯，要使它接入220 V的电路中能正常工作，应该( )A．串联一个阻值为36 Ω的电阻后接入电路中B．串联一个阻值为72 Ω的电阻后接入电路中C．并联一个阻值为36 Ω的电阻后接入电路中D．并联一个阻值为72 Ω的电阻后接入电路中5．如图所示是电阻R1和R2的伏安特性曲线，并且把第一象限分为Ⅰ、Ⅱ、Ⅲ三个区域.现在把电阻R1和R2并联在电路中，消耗的电功率分别为P1和P2，并联的总电阻设为R，下列关于P1与P2的大小关系及R的伏安特性曲线所在的区域正确的是（）A．特性曲线在Ⅰ区，P1＜P2 B．特性曲线在Ⅲ区，P1＞P2C．特性曲线在Ⅰ区，P1＞P2 D．特性曲线在Ⅲ区，P1＜P26．导体中的电流是这样产生的：当在一根长度为L、横断面积为S，单位体积内自由电荷数为n的均匀导体两端加上电压U，导体中出现一个匀强电场，导体内的自由电子（-e）受匀强电场的电场力作用而加速，同时由于与阳离子碰撞而受到阻碍，这样边反复碰撞边向前移动，可以认为阻碍电子运动的阻力大小与电子移动的平均速率v成正比，即可以表示为kv（k是常数），当电子所受电场力与阻力大小相等时，导体中形成了恒定电流，则该导体的电阻是（）A． B． C． D．7．金属铂的电阻率对温度的变化非常敏感，随着温度的升高，其电阻率将增大，如把加在一段铂丝两端的电压和流过这段铂丝的电流分别用U和I来表示，则图中的哪一幅图比较客观地反映了I－U间的关系（）A． B． C． D．8．下列说法中正确的是（）A．因为电流有方向，所以电流是矢量B．在某电源的电路中，每通过2 C 的电荷量，电源提供的电能是4 J，那么这个电源的电动势是0.5 VC．单位时间内通过导体横截面的电荷量越多，导体中的电流越大D．把一根粗细均匀的导线分成等长的两段，则每部分的电阻、电阻率均变为原来的一半9．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1．R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A ．电压表的示数变大B ．小灯泡消耗的功率变大C ．通过R 2的电流变小D ．电源内阻的功率变小10．如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯b 突然变亮，电压表读数增加，由此推断这故障可能是（ ）A ．a 灯灯丝烧断B ．电阻R 2短路C ．电阻R 2断路D ．电容被击穿短路11．在一个闭合电路中，当把外电阻R 变为原来的3倍，而其它条件不变时，电路中的电流变为原来的一半，由此可以判断电源的内阻r 与R 的关系是（ ）A ．r R =B ．r R >C ．R R <D ．0r =12．如图所示，电源电动势为E ，内阻为r. 当开关S 闭合，滑动变阻器的滑片P 位于中点位置时，三个小灯泡L l 、L 2、L 3都正常发光，且亮度相同，则（ ）.A ．三个灯泡的额定电流相同.B ．三个灯泡的额定电压相同.C ．三个灯泡的电阻按从大到小排列是L 1、L 3、L 2.D ．当滑片P 稍微向左滑动，灯L 1和L 3变暗，灯L 2.变亮13．用多用电表探测黑箱内电学元件的实验中，某次测量结果如下，（1）用直流电压挡测量，A 、B 、C 三点均无电压（2）用欧姆挡测量，A 、B 间正、反接阻值不变（3）用欧姆挡测量，黑表笔接A点，红表笔接C点，有阻值；反接阻值很大（4）用欧姆挡测量，黑表笔接B点，红表笔接C点，有阻值，阻值比第二步测得的大；反接阻值很大．依据以上结论可判断箱内元件接法为（）A． B．C． D．14．如图所示的电路中，电源内阻不能忽略，R1=10 Ω，R2=8 Ω，当开关S板到位置1时，电压表的读数为2.0v，当开关S扳到位置2时，电压表的读数可能是（）A．2.2 V B．1.9 V C．1.6 V D．1.4 V的电流表G改装成量程为3V的电压表，15．将一块内阻为600Ω，满偏电流为50A应该：（）A．串联一个60.0KΩ的电阻 B．并联一个60.0KΩ的电阻C．串联一个59.4KΩ的电阻 D．并联一个59.4KΩ的电阻二、多选题（每小题至少有两个正确答案）16．某同学设计了一个探究电容器所带电荷量与电容器两极间电压关系的实验，实验电路如图甲所示，其中P为电流传感器，V为电阻很大的电压表．实验时，先将开关S1闭合，单刀双掷开关S2掷向a，调节滑动变阻器的滑动头到某位置使电容器C充电，当电路达到稳定后记录理想电压表的示数．再迅速将开关S2掷向b，使电容器放电．电流传感器P将电容器充、放电过程中的电流数据传送给计算机，在计算机上可显示出电流i随时间t变化的图象如图乙所示．然后改变滑动变阻器滑动头的位置，重复上述步骤，记录多组电流随时间变化的图象和电压表的示数．对于这个实验过程和由图象及数据所得出的结果，下列说法中正确的是（）A．流过电流传感器P的充电电流和放电电流方向相同B．图乙中的第①段（充电阶段）电流曲线与横轴所围图形的面积表示电容器充电结束时所带的电荷量C．电容器充电结束时所带电荷量随电容器充电结束时两极间电压变化的关系图象应为一条过原点的倾斜直线D．电容器充电结束时所带电荷量与滑动变阻器滑动头的位置无关17．在如图所示的电路中，闭合开关S，在将滑动变阻器的滑片P向下移动的过程中，以下说法正确的是（）A．电压表和电流表的示数都增大 B．电源的总功率变小C．灯L1变亮，灯L2变暗 D．电容器的带电量减少18．比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的表达式用比值法定义的是（）A．电场强度E=F/q B．电势φ=E p/q C．电容C=Q/U D．电流I=U/R19．如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是（）A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小20．如图所示，电源电动势E=9V，内电阻r=4.5Ω，变阻器R l的最大电阻R m=5.0Ω，R2=1.5Ω，R3=R4=1000Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平板电容器正中央引入一带电微粒，也恰能静止．那么（）A．在题设条件下，接入电路的阻值为，电源的输出功率为B．引入的微粒带负电，当开关接向未接触的过程中，微粒将向下运动C．在题设条件下，的阻值增大时，两端的电压增大D．在题设条件下，当开关接向b后，流过的电流方向为三、实验题21．某同学要描绘额定电压为4.5V小灯泡的I﹣U曲线，请为该同学设计实验电路把实验电路图画在答题卡上_______________．（标明器材符号）22．一位同学想将一个量程为5V（有清晰刻度但没有示数）内，电阻约为10kΩ的伏特表V改装成一个量程为15V的伏特表可以使用的实验器材如下：A．电源（电动势约为15V，内电阻小于2Ω）B．标砖电压表V（量程为15V，内电阻约为30kΩ）C．电阻箱（阻值范围0~9999．19Ω）D．电阻箱（阻值范围0~99999．9Ω）E．滑动变阻器（阻值为0~20Ω）F．滑动变阻器（阻值为0~20kΩ）G．电键S和导线若干（1）将实验仪器按图甲所示电路连接，电阻箱应选____，滑动变阻器应选________（用仪器前的字母符号表示）（2）将电阻箱阻值调至最大，将滑动变阻器的滑片P移至滑动变阻器的接近右端处，闭合电键S；接着调节电阻箱直至伏特表V满偏，记录此时电阻箱的阻值R和标准电压表V的示数U。
（3）向左移动滑片P至滑动变阻器的另一位置，再次调节电阻箱尺1直至伏特表V满偏，记录此时电阻箱的阻值和标准电压表V的示数；（4）重复步骤（3）3~5次；（5）该同学将实验中记录的各组电阻箱的阻值R和标准电压表V的时间U的数据在U-R 图中正确描好点，请你在图中完成U-R图线。
（6）根据图线可以求出伏特表V的量程为_________V，内阻为______Ω，将伏特表V与一个阻值为_________Ω的电阻串联就可以组成量程为15V的伏特表。
四、解答题23．如图所示,电路中电阻R=10Ω,电源的内电阻r=2Ω,灯泡L上标有“3V0.25A”的字样,闭合开关S,灯泡正常发光。
求:（1）灯泡的功率;（2）电源的电动势;24．如图所示为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u－t图象如图乙所示．若只在ce间接一只R ce＝400 Ω的电阻，或只在de间接一只R de＝225 Ω的电阻，两种情况下电阻消耗的功率均为80 W.甲 乙 （1）求只在ce 间接400 Ω电阻时，原线圈中的电流I 1；（2）求ce 和de 间线圈的匝数比ce den n .参考答案1．A2．A3．B4．A5．C6．A7．C8．C9．D10．C11．A12．C13．A14．B15．C 16．BC17．CD18．ABC19．AD20．AD21．外接分压电路22．（1）D E（5）如图（6））4．5；9000；2100023．（1）（2）24．（1）5A（2）43。
