低压电缆头制作安装施工及验收规范
最新电气装置安装工程电缆线路施工及验收规范-修订GB50168
电气装置安装工程电缆线路施工及验收规范GB50168—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔1992〕911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》，GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准，自一九九三年七月一日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范修订组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后会同有关部门审查定稿。
本规范共分八章三个附录。
这次修订的主要内容有：规范的适用范围有所扩大；增加了电缆桥架施工的要求、电缆防火措施的施工要求；补充了水底电缆敷设的部分内容、机械敷设电缆的部分内容、塑料电缆终端和接头的制作要求。

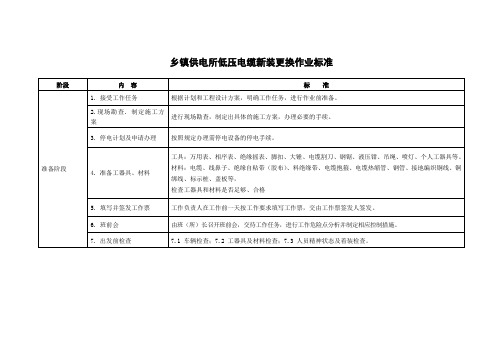

乡镇供电所低压电缆新装更换作业标准
1.5进入现场检查电缆沟应符合要求；展放电缆前，检查电缆外观及绝缘应符合质量要求，填写相关记录。
2.新装（更换）电缆
2.1新装（更换）电缆前作好相序标识；
2.2展放电缆：
（1）电缆弯曲半径不应小于电缆直径的20倍，管口、重要交叉跨越、线盘与电缆接头处设专人看护，并站在弯角外侧；
7.出发前检查
7.1车辆检查；7.2工器具及材料检查；7.3人员精神状态及着装检查。
作业阶段
1.作业前准备
1.1到达工作现场后由工作负责人向工作班人员宣读工作票，交待停电范围、安全措施及注意事项，核实设备名称及杆号无误；
1.2进行现场人员分工，并指定各工作组负责人；
1.3检查工器具、材料，确保符合要求。
作业结束阶段
召开班后会
工作负责人组织作业人员召开班后会，总结工作中存在的问题及经验；根据要求做好施工记录及竣工资料。
参照标准
《电气裝置安裝工程电缆线路施工及验收规范》GB 50168-92
《电力电缆运行规程》电力工业部[79]电生字53号
城市中低压配电网改造技术导则DL/T 559-1996
电业安全工作规程（电力线路部分）DL 409-91
材料：电缆、线鼻子、绝缘自粘带（胶布）、料绝缘带、电缆抱箍、电缆热缩管、钢管、接地编织铜线、铜绑线、标示桩、盖板等，
检查工器具和材料是否足够、合格
5.填写并签发工作票
工作负责人在工作前一天按工作要求填写工作票，交由工作票签发人签发。
6.班前会
由班（所）长召开班前会，交待工作任务，进行工作危险点分析并制定相应控制措施。
乡镇供电所
阶段
内容
标准
电线电缆安装标准规范
电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。
三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
第二章运输与保管滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
一、产品的技术文件应齐全。
二、电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。
三、电缆封端应严密。
当外观检查有怀疑时，应进行受潮判断或试验。
四、充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。
一、电缆应集中分类存放，并应标明型号、电压、规格、长度。
电缆盘之间应有通道。
地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。
二、电缆终端瓷套在贮存时，应有防止受机械损伤的措施。
三、电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。
四、防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。
五、电缆桥架应分类保管，不得因受力变形。
充油电缆应经常检查油压，并作记录，油压不得降至最低值。
当油压降至零或出现真空时，应及时处理。
第三章电缆管的加工及敷设在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。
电缆敷设施工方案及注意事项
电缆敷设施工方案及注意事项一、工艺流程准备工作→电缆敷设→挂标志牌→电缆头制作二、准备工作1、电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。
2、敷设前摇测绝缘电阻a.低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于20MΩ。
如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。
b.电缆摇测完毕须进行放电处理。
3、电缆敷设宜在管道及通风工程基本完成后进行，以防止其它专业施工时损伤电缆。
施工时现场用扩音喇叭指挥，无线对讲机联络。
4、在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。
5、电缆的搬运及支架安装a.电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时按电缆轴上箭头指示方向滚动。
如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。
b.电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近。
架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
6、电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。
按长度通盘考虑电缆轴的下料。
7、电缆的敷设最低温度为0℃，不满足要求时先对电缆进行预热。
三、电缆沿桥架敷设1、电缆敷设采用人力牵引和机械牵引。
2、本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆的最小允许弯曲半径为准。
（交联聚氯乙烯绝缘电力电缆最小允许弯曲半径为15倍电缆外径，多芯控制电缆最小允许弯曲半径为10倍电缆外径）3、电缆在桥架内敷设时可无间距，但在桥架内横断面的填充率，电力电缆应不大于40%，控制电缆应不大于50%。
4、水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m设固定点。
5、沿桥架垂直敷设时，应敷设一根立即用塑料绑扎带固定。
电线电缆安装标准规范
电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
1.2.3.4.5.垫，存放处不得积水。
二、电缆终端瓷套在贮存时，应有防止受机械损伤的措施。
三、电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。
四、防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。
五、电缆桥架应分类保管，不得因受力变形。
充油电缆应经常检查油压，并作记录，油压不得降至最低值。
当油压降至零或出现真空时，应及时处理。
精心整理第三章电缆管的加工及敷设在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。
二、电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
三、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。
2.2电力电缆10kV及以下(除6～10kV交联聚乙烯绝缘外) 150～200 2506～10kV交联聚乙烯绝缘200～250 30035kV单芯35kV三芯110kV及以上，每层多于1根300 350110kV及以上，每层1根250 300电缆敷设于槽盒内h+80 h+100精心整理注：h表示槽盒外壳高度。
在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
敷设方式电缆隧道及夹层电缆沟吊架桥架最上层至沟顶或楼板300～350 150～200 150～200 350～450最下层至沟底或地面100～150 50～100 —100～150>电缆种类>敷设方式>水平>垂直>电力电缆全塑型>400 >1000除全塑型外的中低压电缆>800 >1500class="MsoNormal">35kV及以上高压电缆>1500 >2000>控制电缆>800 >1000精心整理注：全塑型电力电缆水平敷设沿支架能把电缆固定时，支持点间的距离允许为800mm。
电线电缆安装标准规范
电线电缆安装标准规范电线电缆安装标准规范第一章总则为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。
特殊要求的电缆线路的安装工程应符合专业规程的有关规定。
电缆线路的安装应按已批准的设计进行施工。
电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时，并应符合产品的要求。
电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需长期保管时，应符合设备保管的专门规定。
采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或工序，尚应事先制定安全技术措施。
与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：预埋件符合设计，安置牢固；电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；电缆线路敷设后，不能再进行的建筑工程工作应结束；电缆沟排水畅通，电缆室的门窗安装完毕。
三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。
电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。
第二章运输与保管电缆及其附件的运输应符合下列要求：一、运输前应对电缆及其附件进行外观检查，如发现损坏、变形、污染等情况，应及时报告，并按有关规定处理。
二、电缆及其附件的运输应采取保护措施，防止损坏、变形、污染等。
电气安装工程施工质量验收规范
室外电气安装工程〔施工质量验收标准〕室外电气工程主要包括以下几项：1、架空线路及杆上电气设备安装2、变压器、箱式变电所安装3、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅰ)高压开关柜4、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装 (Ⅱ)低压成套柜〔屏、台〕5、电线导管、电缆导管和线槽敷设〔Ⅱ〕室外6、电线、电缆穿管和线槽敷线7、电缆头制作、接线和线路绝缘测试8、建筑物景观照明灯、航空障碍标志灯和庭院灯安装9、建筑物照明通电试运行10、接地装置安装第一分项架空线路及杆上电气设备安装主控工程主要包括：1、变压器中性点的接地及接地电阻值测试变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求。
〔也就是实际测量的与中性点〔N端子〕连接的接地装置的接地电阻最大值不允许超过设计规定值。
〕2、杆上电气设备的交换试验杆上变压器和高压绝缘子、高压隔分开关、跌落式熔断器、避雷器等必须按照本标准第条的规定交接试验合格。
〔安装前对上述设备逐个用2500V兆欧表其对地绝缘电阻，高压绝缘子、高压隔分开关、跌落式熔断器还要做交流工频耐压试验。
〕〔高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准?电气装置安装工程电气设备交接试验标准?GB50150的规定。
〕3、杆上低压配电装置和馈电线路的交接试验杆上低压配电箱的电气装置和馈电线路交接试验应符合以下规定：1、每路配电开关及保护装置的规格、型号，应符合设计要求；2、相间和相对地间的绝缘电阻值应大于Ω；3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时，可采用2500V兆欧表摇测代替，试验持续时间1min，无击穿闪络现象。
〔低压局部分线路和装置两个单元，线路仅测量绝缘电阻，装置既要测绝缘电阻又要测工频耐压试验〕4、电杆坑、拉线坑深度、允许偏向(mm) 〔+100，-50〕电杆坑、拉线坑的深度与许偏向，应不深于设计坑深100mm、不浅于设计坑深50mm。
电线电缆验收要求及相关标准40632
电线电缆验收要求及相关标准一．电线验收要求及标准验收依据：《建筑电气施工质量验收规范》GB50303-20021。
产品质量证明文件要求:1)。
电线应有出厂质量证明文件：包括:合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书；2）.电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间3）.生产厂家要有企业法人营业执照2。
验收标准：1）.电线绝缘皮标识清楚,标识间距不大于1米,要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次,字迹仍清晰可辩；2）。
检测电线线径和绝缘皮厚度（用卡尺或千分尺）3）.测量线皮绝缘电阻值,将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于0.5MΩ4）.线芯不能松动5）。
检测电线长度,将电线展开拉直用皮尺量,将实际长度和标识长度对比;6）。
称重，抽检整盘线的重量7).由甲方对进场批次的电缆随机抽样送检（第三方专业检测机构）。
二、电缆验收要求及标准1。
验收依据：《建筑电气施工质量验收规范》GB50303—20021.产品质量证明文件要求：1）。
电缆应有出厂质量证明文件：包括：合格证、厂家检测报告；2）。
电缆质量证明文件应为原件,如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章,注明原件存放处，并有经办人签字和时间3）.生产厂家要有企业法人营业执照、生产许可证2.验收标准:1）。
电缆绝缘皮标识清楚,标识间距不大于1米，要标明生产厂名、规格型号和米数;标识要字迹清晰,用浸有汽油或酒精的棉布以1m/s 的速度匀速连续擦拭五次，字迹仍清晰可辩2）.检查线芯股数和单股线芯的直径；3）。
预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图4）。
电线电缆验收要求及相关标准22827
电线电缆验收要求及相关标准一．电线验收要求及标准验收依据：《建筑电气施工质量验收规范》GB50303—20021。
产品质量证明文件要求：1）。
电线应有出厂质量证明文件：包括:合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书;2）。
电线质量证明文件应为原件,如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章,注明原件存放处,并有经办人签字和时间3).生产厂家要有企业法人营业执照2.验收标准：1）.电线绝缘皮标识清楚，标识间距不大于1米,要标明生产厂名、规格型号、额定电压和“CCC"认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩; 2）.检测电线线径和绝缘皮厚度（用卡尺或千分尺）3）。
测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测,阻值大于0。
5MΩ4）.线芯不能松动5）。
检测电线长度,将电线展开拉直用皮尺量，将实际长度和标识长度对比；6）。
称重,抽检整盘线的重量7）.由甲方对进场批次的电缆随机抽样送检（第三方专业检测机构)。
二、电缆验收要求及标准1。
验收依据：《建筑电气施工质量验收规范》GB50303-20021.产品质量证明文件要求：1）.电缆应有出厂质量证明文件: 包括：合格证、厂家检测报告；2)。
电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致,并加盖原件存放单位公章,注明原件存放处，并有经办人签字和时间3）.生产厂家要有企业法人营业执照、生产许可证2.验收标准：1）。
电缆绝缘皮标识清楚,标识间距不大于1米，要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s 的速度匀速连续擦拭五次,字迹仍清晰可辩2）。
检查线芯股数和单股线芯的直径；3）.预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支)，且每根预分支电缆均要附图4）。
电气安装工程施工质量验收规范
室外电气安装工程施工质量验收规范室外电气工程主要包括以下几项：1、架空线路及杆上电气设备安装2、变压器、箱式变电所安装3、成套配电柜、控制柜屏、台和动力、照明配电箱盘安装Ⅰ高压开关柜4、成套配电柜、控制柜屏、台和动力、照明配电箱盘安装Ⅱ低压成套柜屏、台5、电线导管、电缆导管和线槽敷设Ⅱ室外6、电线、电缆穿管和线槽敷线7、电缆头制作、接线和线路绝缘测试8、建筑物景观照明灯、航空障碍标志灯和庭院灯安装9、建筑物照明通电试运行10、接地装置安装第一分项架空线路及杆上电气设备安装主控项目主要包括：1、变压器中性点的接地及接地电阻值测试变压器中性点应与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求;也就是实际测量的与中性点N端子连接的接地装置的接地电阻最大值不允许超过设计规定值;2、杆上电气设备的交换试验杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按照本规范第3.1.8条的规定交接试验合格;安装前对上述设备逐个用2500V兆欧表其对地绝缘电阻,高压绝缘子、高压隔离开关、跌落式熔断器还要做交流工频耐压试验;高压的电气设备和布线系统及继电保护系统的交接试验,必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定;3、杆上低压配电装置和馈电线路的交接试验4.1.5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1、每路配电开关及保护装置的规格、型号,应符合设计要求；2、相间和相对地间的绝缘电阻值应大于Ω；3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时,可采用2500V兆欧表摇测代替,试验持续时间1min,无击穿闪络现象;低压部分分线路和装置两个单元,线路仅测量绝缘电阻,装置既要测绝缘电阻又要测工频耐压试验4、电杆坑、拉线坑深度、允许偏差mm +100,-50电杆坑、拉线坑的深度与许偏差,应不深于设计坑深100mm、不浅于设计坑深50mm;允许偏差的数值与现行国家标准电气装置安装工程35kV及以上架空电力线路施工及验收规范GB50173的规定是一致的5、架空导线的弧垂直允许偏差±5%架空导线的弧垂直,允许偏差为设计弧垂直的±5%;6、水平排列的同档导线间的弧垂直允许偏差mm ±50水平排列的同档导线间弧垂值偏差为±50mm;一般项目主要包括：1、拉线及其绝缘子、金具安装拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致;拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配;2、电杆组立电杆组立应正直,直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径;3、横担安装及横担的镀锌处理拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致;拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配;4、电杆组立4.2.2电杆组立应正直,直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径;5、杆上电气设备安装杆上设备安装应符合以下规定：1、固定电气设备的支架、紧固件为热浸镀锌制品,紧固件及防松零件齐全；2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3、跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4、杆上隔离开关分、合操动灵活,操动机构机械锁定可靠,分合时三相同期性好,闸后,片与静触头间空气间隙距离不小于200mm；地面操作杆的接地PE可靠,且有标识；5、杆上避雷器排列整齐,相间距离不小于350mm,电源侧引线铜线截面积不小于16mm2,铝线截面积不小于25mm2,接地侧引线铜线截面不小于25mm2,铝线截面积不小于35mm2.与接地装置引出线连接可靠;第二分项变压器、箱式变电所安装主控项目主要包括：1、变压器安装及外观检查变压器安装应位置正确,附件齐全,油浸变压器油位正常,无渗油现象;位置正确是指中心线和标高符合设计要求,油浸式变压器有渗油现象说明密封不好2、变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N 母线和PE母线直接连接,变压器箱体、干式变压器的支架或外壳应接地PE.所有连接应可靠,紧固件及放松零件齐全;变压器的接地既有高压部分的保护接地,又有低压部分的工作接地；而低压系统在建筑电气工程中普遍采用TN-S或TN-C-S系统,即不同形式的保护接零系统;且两者共用同一个接地装置,在变配电室要求接地装置从地下引出的接地干线,以最近的路径直接引至变压器的壳体和变压器的零母线N及低压供电系统的PE干线或PEN干线,中间尽量减少螺栓搭接处,决不允许经其他接地电气装置接地后串联连接;3、变压器的交接试验变压器必须按本规范的规定交接试验合格;4、箱式变电所及落地配电箱的固定、箱体的接地或接零箱式变电所及落地式配电箱的基础应高于室外地坪,周围排水通畅;用地脚螺栓固定的螺帽齐全,拧紧牢固；自由安放的应垫平方正;金属箱式变电所及落地式配电箱,箱体应接地PE 或接零PEN可靠,且有标识;5、箱式变电所的交接试验箱式变电所的交接试验,必须符合以下几点规定：1、由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分,按本规范3.1.8规定的交接试验合格;2、高压开关、熔断器等与变压器组合在同一个密闭邮箱内的箱式变电所,交接试验按产品提供的技术文件要求执行;3、低压成套配电柜交接试验应符合本规范的规定;4.1.5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1、每路配电开关及保护装置的规格、型号,应符合设计要求；2、相间和相对地间的绝缘电阻值应大于Ω；3、电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于10 MΩ时,可采用2500V兆欧表摇测代替,试验持续时间1min,无击穿闪络现象;一般项目主要包括：1、有载调压开关检查有载调压开关的传动部分润滑应良好,动作灵活,电动给定位置与开关实际位置一致,自动调节符合产品的技术文件要求.2、绝缘件和测温仪表检查绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷,外表清洁,测温仪表指示准确;3、装有滚轮的变压器固定装有滚轮的变压器就位后,应将滚轮用能拆卸的制动部件固定;4、变压器的器身检查变压器应按产品技术文件要求进行器身检查,当满足下列条件之一时,可不检查器身;5、箱式变电所内外涂层和通风口检查箱式变电所内外涂层完整、无损伤,有通风口的风口防护网完好;6、箱式变电所柜内接线和线路标记箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰,回路名称准确;7、装有气体继电器的变压器的坡度装有气体继电器的变压器顶盖,沿气体继电器的气流方向有%～%的升高坡度;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八、低压电缆头制作和接线施工及验收规范
一、作业条件
1.电气设备安装完毕，室内空气干燥。
2.电缆敷设并整理完毕，核对无误。
3.电缆支架及电缆终端头固定支架安装齐全。
4.现场具有足够照度的照明和较宽敞的操作场地。
二、工艺流程
→
→ →→ →
三、安装注意
1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。
接地线截面积要求如下表：
表18.1.3 电缆芯线和按地截面积（mm 2）
2.应防止电缆芯线与线鼻子压接不紧固。
线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。
3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。
电缆头卡固时，应注意找直，找正，不得歪斜。
5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。
可参考下图所示：
（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）
四、施工检查
1.芯线与电器设备的连接应符合下列规定：
A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；
B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端
子连接；
C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设
备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；
D．每个设备和器具的端子接线不多于2根电线。
2. 电线、电缆的回路标记应清晰，编号准确。
3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。
如下图的做法即不符合我们要求。
4.配电柜的上下进出线的各类孔洞在施工完并检查合格后需进行防火封堵。
如下图所示：
五、成品保护
1.加强保卫措施，防止电缆丢失或损坏。
2.电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品。
3.在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
4.电缆头系塑料制品，应注意不受机械损伤。
