20—21学年高二物理人教版选修3-2专题训练一楞次定律(附答案)
物理选修3-2楞次定律
高中物理选修3-2全册教案磁通量怎样变化第二节：探究电磁感应的产生条件一、磁通量1、定义：面积为S，垂直匀强磁场b放置，则b与s乘积，叫做穿过这个面的磁通量，用φ表示。
磁通量就是表示穿过这个面的磁感线条数。
2、公式：φ=B·S3、单位：韦伯（wb） 1wb=1T·m2二、产生感应电流的条件1、闭合回路2、回路中的磁通量发生变化，B、S、θ变化。
三、电磁感应中的能量转化电磁感应现象同样遵循能量转化与守恒定律。
【课后作业】：课本P7-P8“问题与练习”1、2、3、4、5题。
第三节：楞次定律1、知识与技能：（1）、理解楞次定律的内容。
（2）、能初步应用楞次定律判定感应电流方向。
（3）、理解楞次定律与能量守恒定律是相符的。
（4）、理解楞次定律中“阻碍”二字的含义。
二、引入新课1、问题1：如图，已知通电螺线管的磁场方向，问电流方向答：由右手螺旋定则（安培定则）可知，电流从右边出，左边进，电流逆时针方向。
2、问题2：如图，在磁场中放入一线圈，若磁场B变大或变小，问①有没有感应电流（有，因磁通量有变化）；②感应电流方向如何3、感应电流不是个好“孩子”。
N S磁铁在管上静止不动时磁铁在管中静止不动时插入拔出插入拔出N在下S在下N在下S在下原来磁场的方向向下向下向上向上向下向上向下向上原来磁场的磁通量变化增大减小增大减小不变不变不变不变感应磁场的方向向上向下向下向上无无无无B螺线灵敏电G操作方法填写内容总结规律：原磁通变大，则感应电流磁场与原磁场相反，有阻碍变大作用原磁通变小，则感应电流磁场与原磁场相同，有阻碍变小作用结论：增反减同展示多媒体课件再次看看多媒体模拟的电磁感应中感应电流的产生过程。
投影展示楞次定律内容及其理解：4、楞次定律——感应电流的方向（1）、内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
（师指出上述结论是物理学家楞次概括了各种实验结果提出的，并对楞次的物理学贡献简单介绍）（2）、理解：①、阻碍既不是阻止也不等于反向，增反减同“阻碍”又称作“反抗”，注意不是阻碍原磁场而阻碍原磁场的变化．．②、注意两个磁场：原磁场和感应电流磁场③、学生在图中标出每个螺线管的感应电流产生的等效N极和S极。
人教版高中物理选修3-2：楞次定律
五、对右手定则的理解和应用
【问题导思】 1．闭合回路中部分导体切割磁感线时，右手定则和楞次 定律是否都可以用来判断感应电流的方向？ 2．能否用左手定则判断感应电流的方向？
1．右手定则与楞次定律的区别与联系
楞次定律
右手定则
研究 对象
整个闭合回路
闭合回路的一部分， 即做切割磁感线运动 的导体
(2)楞次定律 感应电流具有这样的方向，即感应电流的磁场总要阻碍 引 起感应电流的磁通量的 变化 ．
2．思考判断 (1)感应电流的磁场总是与引起感应电流的磁场方向相 反．(×) (2)感应电流的磁场方向与引起感应电流的磁场方向可 能相同，也可能相反．(√) (3)楞次定律表明感应电流的效果总是与引起感应电流 的原因相对抗．(√)
甲
乙
丙
丁
①线圈内磁通量增加时的情况
图号
甲 乙
磁场 方向
向下
向上
感应电流 的方向
逆时针(俯视) 顺时针(俯视)
感应电流 的磁场方向
向上
向下
②线圈内磁通量减少时的情况
图号
丙 丁
磁场 方向
向下
向上
感应电流 的方向
顺时针(俯视)
逆时针(俯视)
感应电流的 磁场方向
向下
向下
③归纳结论 当线圈内磁通量增加时，感应电流的磁场与原磁场方向 相反， 阻碍 磁通量的增加；当线圈内磁通量减少时，感应 电流的磁场与原磁场方向相同， 阻碍 磁通量的减少．
3．探究交流 试归纳比较左手定则、右手定则、安培定则分别用来判 断哪个量的方向．
【提示】 左手定则用于判断安培力和洛伦兹力的方向， 右手定则用于判断闭合电路的部分导体切割磁感线时产生的 感应电流方向，安培定则用于判断电流的磁场方向.
2019-2020学年高二物理人教版选修3-2课时练：(3)楞次定律 Word版含答案
楞次定律1、图,水平放罝的直导线正下方有一只可自由转动的小磁针.当导线中通过自右向左的电流时,小磁针N极的转动情况是( )A.垂直于纸面向里转B.垂直于纸面向外转C.在纸面内顺时针转D.在纸面内逆时计转2、如图所示,两个相同的轻质铝环套在一根水平光滑绝缘杆上,当一条形磁铁向左运动靠近两铝环时,两铝环的运动情况是( )A.同时向左运动,间距增大B.同时向左运动,间距减小C.同时向右运动,间距减小D.同时向右运动,间距增大3、如图，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环.当B绕环心转动时，导体环A产生顺时针电流且具有扩展趋势，则B的转动情况是( )A.顺时针加速转动B.顺时针减速转动C.逆时针加速转动D.逆时针减速转动4、如图所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I增加时（）A.环有缩小的趋势以阻碍原磁通量的减小B.环有扩大的趋势以阻碍原磁通量的减小C.环有缩小的趋势以阻碍原磁通量的增大D.环有扩大的趋势以阻碍原磁通量的增大5、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是（）A ．向右变加速运动B ．向左变加速运动C ．向左匀速运动D ．向右匀加速运动6、如图所示为地磁场的磁感线分布示意图.一架飞机在赤道上空匀速飞行，机翼保持水平，由于遇到强气流作用使飞机竖直下坠，在地磁场的作用下，金属机翼上产生了电势差.设飞行员左方机翼末端处的电势为1ϕ，右方机翼末端处的电势为2ϕ，忽略磁偏角的影响.则( )A.若飞机从西往东飞，2ϕ比1ϕ高B.若飞机从东往西飞，2ϕ比1ϕ高C.若飞机从南往北飞，2ϕ比1ϕ髙D.若飞机从北往南飞，2ϕ比1ϕ高7、如图所示,MN 、GH 为光滑的水平平行金属导轨,ab 、cd 为跨在导轨上的两根金属杆,垂直纸面向外的匀强磁场垂直穿过MN 、GH 所在的平面,则( )A.若固定ab,使cd向右滑动,则abdc回路有电流,电流方向为a→b→d→c→aB.若ab、cd以相等的速度一起向右滑动,则ab回路有电流,电流方向为a→c→d→b→aC.若ab向左、cd向右同时运动,则abdc回路中的电流为零D.若ab、cd都向右运动,且两杆速度v cd>v ab,则abdc回路有电流,电流方向为a→c→d→b→a8、如图所示,一个金属圆环水平放置,当条形磁铁的N极靠近圆环时,圆环将产生感应电流,图中用箭头表示感应电流的方向,则( )A.圆环中感应电流方向与图中箭头方向相同B.圆环中感应电流方向与图中箭头方向相反C.圆环与磁铁相互排斥D.圆环与磁铁相互吸引9、如图,两个线圈绕在同一根铁芯上,其中一线圈通过开关与电源连接,另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
2020-2021学年人教版物理选修3-2训练：第4章 3 楞次定律
第四章 3基础达标一、选择题(在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6题有多项符合题目要求)1．关于楞次定律，下列说法正确的是()A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B．闭合电路的一部分导体在磁场中运动时，必受磁场阻碍作用C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化【答案】A【解析】感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；感应电流的磁场当原磁场增强时跟原磁场反向，当原磁场减弱时跟原磁场同向，选项D错误．2．(2020·泉州名校月考)一磁铁自上向下运动，穿过一闭合导电回路，如图所示．当磁铁运动到a处和b处时，回路中感应电流的方向分别是()A．顺时针，逆时针B．逆时针，顺时针C．顺时针，顺时针D．逆时针，逆时针【答案】B【解析】当磁铁接近线圈时，线圈中的磁通量向下增加，由楞次定律可知感应电流的磁场方向向上，由安培定则知线圈中感应电流的方向为逆时针(俯视)；当磁铁从线圈中穿出时，原磁场方向不变仍向下，但穿过线圈的磁通量要减少，根据楞次定律知感应电流的磁场方向向下，由安培定则知感应电流为顺时针(俯视)．故B正确，A、C、D错误．3．(2020·上海名校一模)两根平行放置的长直绝缘导线M、N，通以同向等大的电流如图．在它们正中间放有一金属圆环，则可以使圆环中产生顺时针感应电流的是() A．M向右移动B．N中电流增大C．两电流同时等量增大D．两电流同时反向【答案】B【解析】依据右手螺旋定则，长直绝缘导线M、N在环中产生磁场相互叠加，导致穿过环的磁通量为零，当只将M向右移动时，导致穿过环的磁通量向里，且大小增大，再由楞次定律，那么感应电流为逆时针，故A错误；同理，当只增大N中的电流时，导致穿过环的磁通量向外，且大小增大，再由楞次定律，那么感应电流为顺时针，故B正确；当两电流同时增大，但由于大小仍然相等，位置也不变，因此穿过环的磁通量仍为零，故C错误；当两电流同时反向，但由于大小不变，位置也不变，因此穿过环的磁通量仍为零，故D错误．4．(2020·张家界名校检测)如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的．若用磁铁分别接近这两个圆环，则下面说法正确的是()A．磁铁N极接近A环时，A环被吸引，而后被推开B．磁铁N极远离A环时，A环被排斥，而后随磁铁运动C．磁铁N极接近B环时，B环被排斥，远离磁铁运动D．磁铁的任意一磁极接近A环时，A环均被排斥【答案】D【解析】只有穿过闭合线圈的磁通量发生变化时，闭合线圈中才会产生感应电流，由楞次定律“安培力的效果总是阻碍磁通量的变化”或“来拒去留”可知D对．5．(2020·南昌名校检测)如图所示，MN是一根固定的通电长直导线，电流方向向上．一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘，当导线中的电流I突然增大时，线框整体受力为()A．向右B．向左C．向上D．零【答案】A【解析】金属线框放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框左右两侧磁场方向相反，线框左侧的磁通量大于线框右侧的磁通量，磁通量存在抵消的情况；当导线中电流增大时，穿过线框的磁通量增大，线框产生感应电流，根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框将向磁通量减小方向运动，即向右移动．故A 正确，B、C、D错误．6．(2020·海南名校月考)如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直于纸面向外的匀强磁场中，下列说法中正确的是()A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点【答案】BD【解析】ab棒向右匀速运动时，根据右手定则判断得知，ab棒中感应电流方向从a→b，ab相当于电源，所以b点电势高于a点．线圈中产生的感应电流是恒定的，原线圈中的磁场是恒定的，穿过副线圈的磁通量不变，没有感应电动势产生，cd中没有电流流过，所以c点与d点等电势，故A错误，B正确；ab棒向右加速运动时，根据右手定则判断得知，ab棒中感应电流方向从a→b，ab相当于电源，所以b点电势高于a点．根据安培定则判断可知，原线圈中向下的磁场，而且在增强，副线圈中有向上的磁场在增强，根据楞次定律可知，副线圈中感应电流从d通过电阻到c，d点电势高于c点，故C错误，D正确；故选BD.二、非选择题7．如图所示，在两根平行长直导线M、N中，通以同方向同大小的电流，导线框abcd 和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速运动，在移动过程中，线框中感应电流方向是怎样的？【答案】始终是abcd【解析】如图所示，线框在两电流中线OO′的右侧时，穿过线框的合磁通量垂直纸面向外，线框左移，磁通量变小，为阻碍这个方向的磁通量减小，感应电流的磁场方向也垂直纸面向外，所以感应电流的方向就是abcd.当线框中线跨越两电流中线OO′时，线框的合磁通量由穿出变为穿进，且合磁通量增加，感应电流的磁场方向与原磁场方向相反，即垂直纸面向外，所以感应电流还是abcd.8．如图是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？【答案】见解析【解析】环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．能力提升9．(2020·珠海一模)如图所示，使一个水平铜盘绕过其圆心的竖直轴OO′转动，且假设摩擦等阻力不计，转动是匀速的．现把一个蹄形磁铁水平向左移近铜盘，则()A．铜盘转动将变快B．铜盘转动将变慢C．铜盘仍以原来的转速转动D．因磁极方向未知，无法确定【答案】B【解析】假设蹄形磁铁的上端为N极，下端为S极，铜盘顺时针转动．根据右手定则可以确定此时铜盘中的感应电流方向是从盘心指向边缘；通电导体在磁场中要受到力的作用，根据感应电流的方向和磁场的方向，利用左手定则可以确定磁场对铜盘的作用力的方向是沿逆时针方向，其受力方向与铜盘的转动方向相反，所以铜盘的转动速度将减小；无论怎样假设，铜盘的受力方向始终与转动方向相反；同时，转动过程中，机械能转化为电能，所以转得慢了．故B正确，A、C、D错误．10．(2019·济南名校二模)如图，A、B两个同轴线圈在同一平面，A线圈通有顺时针方向逐渐增加的电流I1，则穿过B线圈引起感应电流的磁通量Φ的方向和B线圈产生的感应电流I2的方向分别为()A．Φ垂直纸面向内，I2逆时针方向B．Φ垂直纸面向内，I2顺时针方向C．Φ垂直纸面向外，I2逆时针方向D．Φ垂直纸面向外，I2顺时针方向【答案】A【解析】根据安培定则可知，线圈A在线圈B内部产生磁场包括内部向里的磁场和外部向外的磁场，由于内部产生的磁通量大于外部的磁通量，故合磁通量向里；当线圈A的顺时针方向电流增大，导致线圈B垂直向里的磁通量增大，由楞次定律可知，感应电流的磁场与它相反，再根据安培定则可知，则线圈B内有逆时针方向的电流．故选A.11．为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示．已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转．(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为________(填“顺时针”或“逆时针”)．(2)当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为________(填“顺时针”或“逆时针”)．【答案】(1)顺时针(2)逆时针【解析】(1)磁铁N极向下从绕圈上方竖直插入L时，线圈的磁场向下且增强，感应磁场向上，且电流流入电流计左端，根据右手定则可知线圈顺时针绕向．(2)条形磁铁从图中虚线位置向右远离L时，线圈的磁场向上且减弱，感应电流从电流计右端流入，根据右手定则可知线圈逆时针绕向．12．如图所示，在水平桌面上有一金属圆环，当用一条形磁铁由上向下插向圆环时．问：(1)圆环对桌面的压力怎样变化？(2)圆环有收缩的趋势还是扩张的趋势？【答案】(1)压力变大(2)收缩趋势【解析】(1)根据楞次定律的推广含义“来拒去留”，圆环与磁铁之间相互排斥，从而使圆环对桌面的压力变大．(2)根据楞次定律的推广含义“增缩减扩”，磁铁插向圆环时，穿过圆环的磁通量增加，所以圆环有收缩的趋势.朝着心中目标前进的人，整个世界都在为他让路。

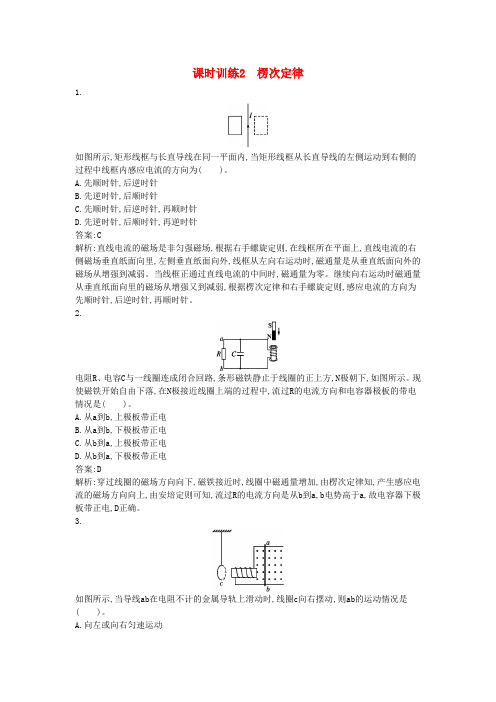

高中物理 课时训练2楞次定律 新人教版选修3-2
课时训练2 楞次定律1.如图所示,矩形线框与长直导线在同一平面内,当矩形线框从长直导线的左侧运动到右侧的过程中线框内感应电流的方向为( )。
A.先顺时针,后逆时针B.先逆时针,后顺时针C.先顺时针,后逆时针,再顺时针D.先逆时针,后顺时针,再逆时针答案:C解析:直线电流的磁场是非匀强磁场,根据右手螺旋定则,在线框所在平面上,直线电流的右侧磁场垂直纸面向里,左侧垂直纸面向外,线框从左向右运动时,磁通量是从垂直纸面向外的磁场从增强到减弱。
当线框正通过直线电流的中间时,磁通量为零。
继续向右运动时磁通量从垂直纸面向里的磁场从增强又到减弱,根据楞次定律和右手螺旋定则,感应电流的方向为先顺时针,后逆时针,再顺时针。
2.电阻R、电容C与一线圈连成闭合回路,条形磁铁静止于线圈的正上方,N极朝下,如图所示。
现使磁铁开始自由下落,在N极接近线圈上端的过程中,流过R的电流方向和电容器极板的带电情况是( )。
A.从a到b,上极板带正电B.从a到b,下极板带正电C.从b到a,上极板带正电D.从b到a,下极板带正电答案:D解析:穿过线圈的磁场方向向下,磁铁接近时,线圈中磁通量增加,由楞次定律知,产生感应电流的磁场方向向上,由安培定则可知,流过R的电流方向是从b到a,b电势高于a,故电容器下极板带正电,D正确。
3.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是( )。
A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动答案:B解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右侧回路中的感应电流减小,导线正在减速运动,与方向无关,故此A、C、D错误,B正确。
4.如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下。
飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变。
由于地磁场的作用,金属机翼上有电势差。
设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则( )。
(完整版)高中物理选修3-2课后习题答案及解释
电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。
电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。
选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。
人教版高中物理选修3-2全部配套课时作业：4.3楞次定律
高中物理学习材料（灿若寒星**整理制作）1．(2012·北京高考)物理课上，老师做了一个奇妙的“跳环实验”。
如图1所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L 上，且使铁芯穿过套环。
闭合开关S的瞬间，套环立刻跳起。
某同学另找来器材再探究此实验。
他连接好电路，经重复试验，线圈上的套环均未动。
对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是() 图1A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：金属套环跳起的原因是开关S闭合时，套环上产生感应电流与通电螺线管上的电流相互作用而引起的。
线圈接在直流电源上，S闭合时，金属套环也会跳起。
电压越高，线圈匝数越多，S闭合时，金属套环跳起越剧烈。
若套环是非导体材料，则套环不会跳起。
故选项A、B、C错误，选项D正确。
答案：D2.如图2所示，在匀强磁场中有一个用比较软的金属导线制成的闭合圆环。
在此圆环的形状由圆形变成正方形的过程中()A．环中有感应电流，方向a→d→c→bB．环中有感应电流，方向a→b→c→d 图2C．环中无感应电流D．条件不够，无法确定解析：由圆形变成正方形的过程中，面积减小，磁通量减小，由楞次定律可知正方形中产生a→d→c→b方向的电流，A对。
答案：A3．如图3所示为闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是()图3解析：题目中导体做切割磁感线运动，先由感应电流产生的条件判断是否存在感应电流，再应用右手定则判断感应电流方向。
由右手定则可判定ab中的电流，A项中由a向b，B项中由b向a，C项中由b向a，D项中由b 向a。
故选A。
答案：A4.如图4所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时()A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流图4C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流解析：导体ef将圆分成两部分，导体向右移动时，右边的磁通量减小，左边的磁通量增加，根据楞次定律，左边电流为顺时针方向，右边电流为逆时针方向，应选D。
物理：4.3《楞次定律》课件1(新人教版选修3-2)
B原和B感 方向 的关系
增大 减少 增大 减少 向上 向下 向下 向上
相反 相同
相反 相同
楞次定律:
感应电流具有这样的方向， 即感应电流的磁场总要阻碍引 起感应电流的磁通量的变化。
楞次定律的理解
1.“阻碍磁通量的变化”包括两个意思： ①当磁通量增大时，感应电流的磁场与 原磁场方向相反； ②当磁通量减小时，感应电流的磁场与 原磁场方向相同。
楞次定律不但指出了决定感应电流方向 的基本法则，同时也是能的转化和守恒 定律的具体表现。 产生感应电流既有电能产生，一定是由 其他能转化而来。
判断感应电流的方向？
N S
G
判断感应电流的方向？
N S
G
; https:// 3d 试机号
vyf59wbu
张罗了丰盛的饭菜。新屋封顶是男人们干的活儿，所以小青和耿英那天只能是婆姨们做饭队伍中的成员了，两人跑前跑后地一直忙个不停。耿 直小，也加入到了这个队伍中，一会儿抱柴，一会儿择菜，高高兴兴地忙碌着。新屋封顶工程结束后，白家就在院子里摆开桌子，招呼大家伙 儿高高兴兴地吃了一顿饭。说起来，这新屋封顶街坊邻里帮忙，主家宴请吃一顿丰盛的饭菜，已经是这一带地方一直流传下来的一种乡俗了。 来帮忙的人高兴，主家也高兴。那天干活儿时耿正注意到，在两个负责挑水的年轻后生中，有一个长得虎头虎脑的特别壮实可爱，大家都喊他 东伢子。只见他挑了两只木制大水桶，跑了一趟又一趟，干得比哪一个都欢快。他不但给男人们这边负责和泥的人送水，而且还抽空给西墙根 下的那只大水缸里添水。虽然那边的女子们不断地洗菜做饭大肆用水，但水缸里的水一直都是满满的。耿英那天也注意到这个年轻后生了，他 看上去比小青姐姐略大几岁的样子。但不知道为什么，小青姐姐非但不感激这个赶来帮忙，并且特别勤快的好街坊，反而老是给人家甩脸子。 但这个年轻后生似乎并不生气，反而处处让着小青姐姐。当他第一次高高兴兴地过来给大水缸里添水时，小青姐姐竟然硬邦邦地对人家说： “你来我家干什么！”没有想到这年轻后生一点儿也没有生气，只是特别憨厚地对小青姐姐笑一笑，说：“婆婆叫我过来帮忙呢，我想自己也 不会干别的，就挑水吧，反正咱有的是力气啊！”小青却用鼻子“哼”一声，很不肖地扭头不看人家了，继续低头剥葱。耿英不解地看着小青， 心里着实替这个年轻后生打抱不平，但又不好说什么。这时候，正好乔氏提着一篮子准备清洗的莲藕过来了。看到这个年轻后生给大水缸里添 满了水，高兴地说：“东伢子就是有眼力啊，这边也是很费水呢。”然后转头笑着对正在一边切蒜薹的对门儿老婆婆说：“娘娘的这个大孙子 就是讨人喜欢呢，您老好福气啊！”老婆婆高兴地笑了，说：“我老了，是他爹和他姆妈好福气呢！”另一个婆姨的笑声更响，大声说：“哪 里啊，是谁家的丫头好福气呢！”小青低声骂一句：“真讨厌！”到这个时候，耿英已经基本上搞明白了，这个人们喊他东伢子的年轻后生为 什么总是处处让着小青姐姐！那天上午，耿英一边干着活儿，一边还一直在想，这个东伢子人挺不错的呀，可小青姐姐为什么要那样对待人家 呢？有那么一刻，耿英甚至还跑了神：这东伢子怎么看怎么就好像是大壮呢！唉，大壮啊，你现在可好？你在干什么呢？在给我娘挑水吗？热 热闹闹地吃完午饭后，男人们又帮助收拾整理一番，就各自搬上自家的桌椅板凳告辞回去了。婆姨们则帮助乔氏将碗呀碟呀的全部洗刷干净了， 各人将自家的碗碟归拢在一
人教版高中物理选修3-2测试题及答案解析全套
人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。
则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。
2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。
3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。
在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。
则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。
2020-2021学年高二物理教科版选修3-2题组训练：1.4 楞次定律 第三课时 Word版含解析
题组一电磁感应中的图像问题1．如图1甲所示，一个闭合线圈固定在垂直纸面的匀强磁场中，设磁场方向向里为磁感应强度B的正方向，线圈中的箭头为电流I的正方向．线圈及线圈中感应电流I随时间变化的图线如图乙所示，则磁感应强度B 随时间变化的图线可能是()图1答案CD2．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向，如图2甲所示，当磁场的磁感应强度B随时间t如图乙变化时，图中正确表示线圈中感应电动势E变化的是()图2 答案 A解析在第1 s内，由楞次定律可判定电流为正，其产生的感应电动势E1＝ΔΦ1Δt 1＝ΔB1Δt1S，在第2 s和第3 s内，磁场B不变化，线圈中无感应电流，在第4 s和第5 s内，B减小，由楞次定律可判定，其电流为负，产生的感应电动势E2＝ΔΦ2Δt2＝ΔB2Δt2S，由于ΔB1＝ΔB2，Δt2＝2Δt1，故E1＝2E2，由此可知，A选项正确．3．如图3甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab 在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是()图3答案 D解析在0～t0时间内磁通量为向上削减，t0～2t0时间内磁通量为向下增加，两者等效，且依据B－t图线可知，两段时间内磁通量的变化率相等，依据楞次定律可推断0～2t0时间内均产生由b到a的大小不变的感应电流，选项A、B均错误；在0～t0可推断所受安培力的方向水平向右，则所受水平外力方向向左，大小F＝BIL随B的减小呈线性减小；在t0～2t0时间内，可推断所受安培力的方向水平向左，则所受水平外力方向向右，大小F＝BIL随B的增加呈线性增加，选项D正确．4．如图4所示的区域内有垂直于纸面对里的匀强磁场，磁感应强度为B.一个电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴匀速转动(O轴位于磁场边界)，周期为T0，则线框内产生的感应电流的图像为(规定电流顺时针方向为正) ()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题训练一楞次定律 A一．单选题1．如图所示，小线圈a接有电源，与大线圈b共面放置，在开关K闭合瞬间。
下列说法正确的是（）A．线圈b无感应电流B．线圈b有收缩的趋势C．线圈b感应电流的方向为顺时针D．线圈b感应电流的方向为逆时针2．如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系。
四个相同的圆形闭合线圈a、b、c、d在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图所示，当两直导线中的电流都增大时，产生顺时针方向感应电流的是（）A．线圈a B．线圈b C．线圈c D．线圈d3．据新闻报道：2020年5月16日，广西玉林一在建工地发生了一起事故，一施工电梯突然失控从高处坠落，此次电梯坠落事故导致了一些人员伤亡。
为了防止类似意外发生，某课外研究性学习小组积极投入到如何防止电梯坠落的设计研究中，所设计的防止电梯坠落的应急安全装置如图所示，在电梯轿厢上安装上永久磁铁，电梯的井壁上铺设线圈，该学习小组认为能在电梯突然坠落时减小对人员的伤害.关于该装置，下列说法正确的是（）A．该小组设计原理有问题，当电梯突然坠落时，该装置不可能起到阻碍电梯下落的作用B．当电梯突然坠落时，该安全装置可使电梯停在空中C．当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B中电流方向相反D．当电梯坠落至永久磁铁在图示位置时，已经穿过A闭合线圈，所以线圈A不会阻碍电梯下落，只有闭合线圈B阻碍电梯下落4．如图所示，两匀强磁场的磁感应强度B1和B2大小相等、方向相反．矩形线圈的ab、cd 两条边的中垂线与两磁场的边界重合，则下列说法中正确的是（）A．增大B1同时减小B2，线圈中将产生顺时针电流B．减小B1同时增大B2，线圈中将产生顺时针电流C．B1和B2同时增大两倍，线圈中将产生顺时针电流D．B1和B2同时减少一半，线圈中将产生逆时针电流5．水平放置的粗糙U形框架上搁置一根金属棒，组成一个闭合回路。
框内的同一平面上有一长条形磁铁可绕与ab平行的轴OO'自由转动。
开始时磁铁位置如图所示，当磁铁S极绕轴向纸内转过90°到达竖直位置的过程中，金属棒ab一直未动，则（）A．棒中感应电流由a流向bB．棒受到向左的摩擦力C．在磁铁刚开始转动时，棒受到框架的支持力大于重力D．棒受到的摩擦力先向左后向右6．如图所示，导体棒ab在匀强磁场中沿金属导轨向右加速运动，c为铜制圆线圈，线圈平面与螺线管中轴线垂直，圆心在螺线管中轴线上。
则（）A．导体棒ab中的电流由b流向aB．螺线管内部的磁场方向向左C．铜制圆线圈c被螺线管吸引D．铜制圆线圈c有收缩的趋势二．多选题7．纸面内有U形金属导轨，AB部分是直导线。
虚线范围内有垂直纸面向里的匀强磁场。
AB右侧有圆线圈C．为了使C中产生顺时针方向的感应电流，贴着导轨的金属棒MN 在磁场里的运动情况是（）A．向右加速运动B．向右减速运动C．向左加速运动D．向左减速运动8．如图所示为双流国际机场安检门原理图，左边门柜有一通电线圈，右边门框中有一接收线图。
工作过程中某段时间通电线中存在顺时针方向均匀增大的电流（从左向右看），则（）A．无金属片通过时，按收线圈中的感应电流方向从左向右看为顺时针B．无金属片通过时，接收线圈中的感应电流方向从左向右看为逆时针C．有金属片通过时，接收线圈中的感应电流大小不发生变化D．有金属片通过时，接收线圈中的感应电流大小发生变化9．如图，一圆形金属环与两固定的平行长直导线在同一竖直面内，环的圆心与两导线距离相等，环的直径小于两导线间距。
两导线中通有大小相等、方向向下的恒定电流。
下列判断正确的是（）A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为顺时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向10.如图1所示，同心导体圆环M、N处在同一平面内，M环的半径大于N环，若先后在两环中通有如图2所示的电流i，电流沿顺时针方向，则下列判断正确的是（）A．若在M环通有电流，则N环中的感应电流沿逆时针方向，N环有收缩的趋势B．若在M环通有电流，则N环中的感应电流沿顺时针方向，N环有扩张的趋势C．若在N环通有电流，则M环中的感应电流沿顺时针方向，M环有收缩的趋势D．若在N环通有电流，则M环中的感应电流沿逆时针方向，M环有扩张的趋势三．计算题11．某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应。
一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接。
当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动（骨架与磁极不接触），随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量。
已知线圈匝数为n，线圈电阻为R，重力加速度为g。
问：（1）线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？（2）供电电流I是从C端还是从D端流入？求重物质量与电流的关系。
（3）若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？12．如图所示，边长为L的正方形线圈一半处在有右边界的无限大的匀强磁场中，磁感应强度为B．线圈平面与磁场垂直。
现使线圈以左边为轴转动，求分别转过60°、90°、180°、360°时磁通量的变化。
专题训练七楞次定律B1.两根互相垂直的绝缘通电长直导线放在水平面上，两个相同的闭合圆形线圈a、b放在同一水平面上，两线圈的圆心到两导线的距离都相等．设两直导线中的电流强度相等，方向如图所示．若两直导线中的电流以相同的变化率均匀减小，下列说法正确的是（）A．a中无感应电流，b中有顺时针方向的感应电流B．a中无感应电流，b中有逆时针方向的感应电流C．a中有顺时针方向的感应电流，b中无感应电流D．a中有逆时针方向的感应电流，b中无感应电流2．如图所示，在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属线圈P，AB 与线圈在同一平面内。
下列说法正确的是（）A．若AB中的电流减小，用楞次定律判断得线圈中产生顺时针方向的感应电流B．若AB中的电流不变，用楞次定律判断得线圈中产生逆时针方向的感应电流C．若AB中的电流增大，用楞次定律判断得线圈中产生顺时针方向的感应电流D．若AB中的电流增大，用楞次定律判断得线圈受到向右的安培力3．竖直放置的长直密绕螺线管接入如图甲所示的电路中，通有按图乙所示的规律变化的电流，设俯视顺时针方向为电流的正方向。
螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环（未画出），圆环轴线与螺线管轴线重合。
下列说法正确的是（）A．在t＝时，圆环受到的安培力最大B．从t＝到t＝时间内，圆环有收缩的趋势C．在t＝和t＝时，圆环内的感应电流大小相等D．在t＝时，圆环内有俯视逆时针方向的感应电流4．1831年8月，法拉第在软铁环两侧分别绕有M、N两个线圈的实验中，发现了电磁感应现象。
装置如图所示，在正确操作的情况下，符合实验事实的选项是（）A．闭合开关瞬间，电流计指针无偏转B．闭合开关稳定后，电流计指针有偏转C．开关断开的瞬间，感应电流的方向为a→电流计→bD．将绕线的铁环换成木环，闭合开关瞬间，电流计指针会明显偏转5．2020年4月20日，国内首条中低速磁浮旅游专线﹣﹣广东清远磁浮首列车开始整车动态调试。
如图所示为超导磁浮的示意图，在水平桌面上放置着一个圆柱形磁铁甲，将用高温超导材料制成的超导圆环乙从圆柱形磁铁甲的正上方缓慢下移，由于超导圆环乙跟圆柱形磁铁甲之间有排斥力，结果超导圆环乙悬浮在圆柱形磁铁甲的正上方。
若圆柱形磁铁甲的N极朝上，在超导圆环乙放入磁场向下运动的过程中，从上往下看（）A．超导圆环乙中感应电流的方向为顺时针方向；当超导圆环乙稳定后，感应电流消失B．超导圆环乙中感应电流的方向为逆时针方向；当超导圆环乙稳定后，感应电流消失C．超导圆环乙中感应电流的方向为顺时针方向；当超导圆环乙稳定后，感应电流仍存在D．超导圆环乙中感应电流的方向为逆时针方向；当超导圆环乙稳定后，感应电流仍存在6．如图所示，用灵敏电流计和线圈组成闭合回路，通过“插入”和“拔出”磁铁，使线圈中产生感应电流，记录实验过程中的相关信息。
已知在图甲中，电流计指针向左偏转。
以下说法正确的是（）A．在图乙所示实验过程中，电流计指针应该向左偏转B．在图丙所示实验过程中，电流计指针应该向左偏转C．在图丁所示实验过程中，电流计指针应该向右偏转D．实验中，若磁铁在线圈上方静止不动，电流表的指针将不再偏转7．辽宁号航空母舰（代号：001型航空母舰，舷号：16，简称：辽宁舰），是一艘可以搭载固定翼飞机的航空母舰，也是中国第一艘服役的航空母舰。
航母上飞机弹射起飞所利用的电磁驱动原理如图所示，由绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，左侧圆环套在光滑的绝缘杆上，当固定线圈上突然通过直流电时，线圈左侧的金属环被弹射出去（）A．从右侧看，开关闭合瞬间环中会产生沿逆时针方向的感应电流B．电路接通时，使滑动变阻器的滑片P向上加速滑动时，左侧的金属环也会被向左弹射出去C．电池正、负极调换后，闭合开关S的瞬间，金属环仍能向左弹射D．若将金属环置于线圈右侧，闭合开关S的瞬间，环将向右弹射8．如图，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。
若将滑动变阻器的滑片P 向下滑动，下列表述正确的是（）A．线圈a有缩小的趋势B．穿过线圈a的磁通量变小C．线圈a对水平桌面的压力F N将增大D．线圈a中将产生俯视顺时针方向的感应电流9．一长直导线与闭合金属线框放在同一竖直面内，长直导线中的电流i随时间t的变化关系如图所示（以竖直向上为电流的正方向）。
则在0～T时间内，下列说法正确的是（）A．0～时间内，穿过线框的磁通量最小B．～时间内，线框中始终产生逆时针方向的感应电流C．～时间内，线框先有扩张的趋势后有收缩的趋势D．～T时间内，线框受安培力的合力方向向右10．一个长直密绕螺线管N放在一个金属圆环M的中心，圆环轴线与螺线管轴线重合，如图甲所示。
螺线管N通有如图乙所示的随时间按正弦函数规律变化的电流，下列说法正确的是（）A．t＝T时刻，圆环M有扩张的趋势B．t＝T时刻，圆环M有收缩的趋势C．t＝T时刻，圆环M内有最大的感应电流D．t＝T和t＝T时刻，圆环M内有大小相等、方向相反的感应电流三、计算题11．如图所示，铁芯右边绕有一个线圈，线圈两端与滑动变阻器、电池组连成回路，左边的铁芯上套有一个半径为0.1m、电阻为0.1Ω的金属环。
