红石矿业梅岭回风井井筒梯子间安装施工组识设计Word
井下安装施工方案(2篇)
第1篇一、工程概况1. 工程名称：某矿井井下安装工程2. 工程地点：某省某市某县某矿井3. 工程规模：矿井年生产能力100万吨4. 工程期限：根据合同约定二、施工组织设计1. 施工队伍（1）项目经理部：由一名项目经理、一名技术负责人、一名质量负责人、一名安全负责人、一名材料负责人组成。
（2）施工队伍：由具有丰富井下安装经验的施工队伍组成，包括技术人员、施工人员、质检人员、安全管理人员等。
2. 施工设备（1）主要设备：吊车、钻机、绞车、提升机、通风机、排水设备等。
（2）辅助设备：测量仪器、电气设备、工具、材料等。
3. 施工工艺（1）施工准备1）现场勘查：对矿井井下环境进行勘查，了解地质条件、矿井布局、施工条件等。
2）施工方案编制：根据现场勘查情况，编制详细的施工方案。
3）施工图纸会审：组织施工图纸会审，明确施工要求。
4）施工人员培训：对施工人员进行安全、技术培训。
5）施工材料、设备准备：准备施工所需的材料、设备。
（2）施工过程1）施工测量：按照施工图纸进行施工测量，确保施工精度。
2）基础施工：按照设计要求进行基础施工，确保基础牢固。
3）设备安装：按照施工图纸和设备说明书进行设备安装，确保设备安装到位。
4）设备调试：对安装完成的设备进行调试，确保设备运行正常。
5）工程验收：按照国家有关标准和规范进行工程验收。
三、施工进度计划1. 施工准备阶段：15天2. 施工阶段：根据工程规模和复杂程度，制定详细的施工进度计划。
3. 工程验收阶段：10天四、质量控制措施1. 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。
2. 施工过程中，严格执行施工图纸和规范要求，确保施工质量。
3. 施工过程中，加强施工质量检查，发现问题及时整改。
4. 施工完成后，组织专业人员进行质量验收，确保工程质量。
五、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。
2. 施工过程中，严格执行安全操作规程，确保施工安全。
矿山建井工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX矿山建井工程2. 工程地点：XX省XX市XX县XX矿山3. 工程规模：设计年产量XX万吨4. 工程内容：主要包括井筒施工、井底车场及硐室施工、通风系统施工、排水系统施工、供电系统施工等。
5. 工程特点：本工程地质条件复杂，岩层破碎，断层发育，施工难度较大。
二、施工组织与管理1. 施工组织机构成立矿山建井工程指挥部，下设施工技术部、施工管理部、物资供应部、安全质量部、财务部等部门，负责工程的组织、协调、管理和监督。
2. 施工人员配备根据工程规模和特点，配备充足的技术人员、施工人员和管理人员，确保工程顺利进行。
3. 施工进度计划制定详细的施工进度计划，明确各阶段施工任务、时间节点和责任人，确保工程按期完成。
4. 施工质量管理建立健全质量管理体系，严格执行国家及行业相关质量标准，确保工程质量达到设计要求。
5. 施工安全管理加强施工现场安全管理，严格执行国家及行业相关安全法规，确保施工安全。
三、施工工艺与技术1. 井筒施工（1）井筒施工方法：采用钻井法施工，钻进深度根据地质条件确定。
（2）钻具选用：根据地质条件，选用合适的钻头、钻杆、钻机等钻具。
（3）泥浆处理：采用泥浆循环系统，对泥浆进行净化处理，确保泥浆性能满足施工要求。
2. 井底车场及硐室施工（1）硐室施工方法：采用掘进法施工，硐室净断面尺寸根据设备布置要求确定。
（2）支护形式：根据地质条件，采用锚杆、喷射混凝土、钢支架等支护形式。
3. 通风系统施工（1）通风方式：采用机械通风，通风机选用轴流风机，通风管道采用镀锌钢管。
（2）通风量计算：根据矿井设计产量、通风时间和风速要求，计算通风量。
4. 排水系统施工（1）排水方式：采用排水泵房集中排水，排水泵选用潜水泵。
（2）排水量计算：根据矿井设计产量、排水时间和排水要求，计算排水量。
5. 供电系统施工（1）供电方式：采用高压电缆供电，电缆选用矿用铠装电缆。
（2）供电量计算：根据矿井设计产量、设备功率和供电要求，计算供电量。
回风斜井工程施工组织设计资料

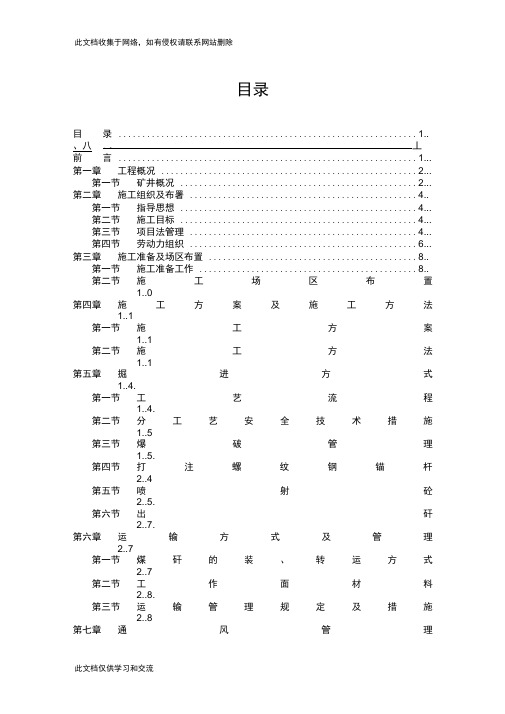

目录目录............................................................... 1..、八、- 丄前言............................................................... 1...第一章工程概况...................................................... 2...第一节矿井概况.................................................. 2...第二章施工组织及布署................................................ 4..第一节指导思想.................................................. 4...第二节施工目标.................................................. 4...第三节项目法管理................................................ 4...第四节劳动力组织................................................ 6...第三章施工准备及场区布置............................................ 8..第一节施工准备工作.............................................. 8..第二节施工场区布置1..0第四章施工方案及施工方法1..1第一节施工方案1..1第二节施工方法1..1第五章掘进方式1..4.第一节工艺流程1..4.第二节分工艺安全技术措施1..5第三节爆破管理1..5.第四节打注螺纹钢锚杆2..4第五节喷射砼2..5.第六节出矸2..7.第六章运输方式及管理2..7第一节煤矸的装、转运方式2..7第二节工作面材料2..8.第三节运输管理规定及措施2..8第七章通风管理3..2.第一节风量计算3..2.第二节通风管理规定及措施3..5第八章机电管理3..8.第一节设备配备表及规定3..8第二节机电管理及措施3..9第九章施工进度、保证措施4..0第一节作业方式4..0.第二节循环进度4..0.第三节工期保证措施4..0第十章质量保证计划及措施4..2第一节质量方针及目标4..2第二节质量保证体系4..2第三节检试验计划.................................................. 4..5.第四节质量保证措施............................................... 4..5第五节竣工资料编制计划........................................... 4..7第六节标准及技术规范............................................. 4..8第十一章安全、技术及文明施工保证措施.................................. 4.8第一节组织机构.................................................... 4..8.第二节安全制度.................................................... 4..9.第三节技术安全措施............................................... 5..0第四节防治水措施.................................................. 5..3.第十二章各项安全操作规程....................................................................... 5..4第十三章成本控制措施....................................................................... 5..5第十四章健康监护与环保措施....................................................................... 5..6一、编制依据：1、康伟集团煤业有限公司井巷工程初步设计图纸；2、现场考察资料；3、我公司项目部多年施工类似工程的经验及机械设备配套；4、现行的质量标准、规范；5、《煤矿安全规程》；6、《煤炭建设工程质量技术资料管理规定与评级办法》7、《锚喷支护工程质量监测规程》 (JB50204-2001)8、《矿山井巷工程施工及验收规范》 (GBJ 213-90)9、《煤矿井巷工程质量检验评定标准》 (MT 5009-94) 二、编制原则严格遵守设计图纸，变更设计的要求，编制施工组织设计。
矿山建设工程施工组织设计范本(DOC 63页)
矿山建设工程施工组织设计范本(DOC 63页)第一章矿井概况一设计编制依据1 井筒地质柱状图2 《煤矿安全规程》3 《煤矿井巷工程质量检验评定标准》二矿井条件本矿井为城郊矿井，设计服务年限为30年。
城郊矿井的设计生产能力位240万吨。
本次设计的井筒为副井井筒。
井筒净直径8.5m，井筒的深度为680m,副井井筒的开拓方式为立井开拓，通风方式为中央分列式通风系统。
煤层含沼气的等级及突出危险程度：低沼气，无突出。
副井井筒的表土段深230m，表土段井壁结构为双层钢筋混凝土井壁，内壁的厚度为450mm，外壁的厚度为500mm。
基岩段厚430m,为普通混凝土井壁，厚650mm，混凝土标号为C30。
井筒内提升容器采用单层双车罐笼，提升容器导向装置的结构类型采用组合罐笼。
井筒的提升方位角为15o。
三矿井水文地质情况（一）表土厚度及类型：表土土层为第四纪冲击层，厚度为230m200m h,表土下方的风化基岩带厚度为20m,（二）含水情况：表土含水情况为3基岩为泥岩和粉砂岩，厚度为430m，基岩岩倾角为08，含水情况为400~430m，30。
m3四井筒特征（一）副井井筒特征表表1-1 副井井筒特征表（二）井筒断面布置形式井筒断面布置形式如图1-1所示：图1-1 井筒断面布置图第二章井筒基岩段施工方案一、选择施工方案时应考虑的因素：（一）井筒穿过岩层的性质，涌水量的大小。
（二）井筒直径和深度（主要指基岩部分的深度）。
（三）可能采用的施工工艺及技术装备条件。
（四）施工队伍的操作技术水平和施工管理水平。
选择施工方式，首先要求技术先进，安全可行，有利于采用新型凿井装备，不仅能获得单月最高纪录，更重要的是能取得较高的平均成井速度，并应有明显的经济效益。
二、现有立井井筒基岩段施工方案分析（一）掘、砌单行作业凿井时将井筒划分为若干段高，自上而下分段施工，在同一段高内，按照掘砌先后交替顺序作业称为单行作业且由于掘进的段高不同，单行作业又分为长段单行作业和短段平行作业。
精编煤井建设施工组织设计范本模板
X煤业有限公司回风斜井隔板工程施工组织设计施工地点：施工单位：（盖章）编制人：施工负责人：编制日期：201 9 年3 月 1 日目录第一章工程概况 (1)第二章编制依据 (1)第三章施工部署 (2)第四章施工准备 (5)第五章材料运输 (6)第六章施工方法及质量要求 (8)第七章安全技术措施 (10)第八章工期保证措施 (11)第九章质量管理及保证措施 (12)第十章安全措施 (14)第十一章文明施工 (14)附件 (15)第一章工程概况1.1工程概述X煤业开发有限公司X位于X境内，采用斜井开拓方式，中央并列式通风方式，抽出式通风方法。
因矿井资源整合，为解决行人风速限制需要在回风斜井井筒内隔出宽1m、高2.0m的安全通道用作行人通道，以满足安全生产的需要。
根据回风斜井隔板工程施工设计和矿方资源整合计划，为了加快回风斜井隔板工程安装进度，使X资源整合项目早日投入试生产，达到有计划、有组织地施工，保障我方施工安全，按质按量按期完成承包工程，特编制本施工组织设计。
1.2施工现场概述经施工单位现场勘察，回风斜井施工长度为540米，坡度为20°，坡度抖、风速大，致使施工难较大。
该工程计划工期30天，2019年4月6日开工，2019年5月6日竣工。
第二章编制依据2.1本施工组织设计主要编制依据：1、X提供的本项目招标图纸和文件。
2、施工及验收规范、规程及标准3、国家关于工程建设现行规范、标准及行业的有关规定。
4、《煤矿井巷工程质量检验评定标准》MT5009-945、《矿区矿井图纸》S1349G-118-1、S1349G-118-2、S1349G-118-3和相关验收规范。
6、其它法规和规程（1）中华人民共和国矿山安全法；（2）煤矿安全规程（2011年版）；（3）煤矿安全建设规定；（4）矿山井巷工程测量规范；（5）矿井工程及安装手册；（6）2011版《煤矿测量和安装规程》。
第三章施工部署3.1管理目标1、严密组织、科学合理、以精湛的安装技术和优质高效的服务赢得矿方满意。
矿体回风上山施工方案word格式

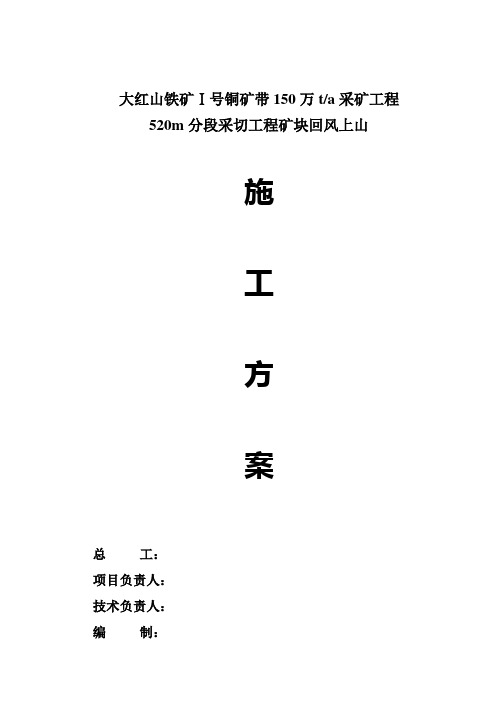

大红山铁矿Ⅰ号铜矿带150万t/a采矿工程520m分段采切工程矿块回风上山施工方案总工：项目负责人：技术负责人：编制：施工单位：铜陵中都矿建云南分公司（大红山项目部）编制日期：二〇一一年一月三日520m分段采切工程矿块回风上山施工方案一、工程概况1、工程特征该工程名称为大红山铁矿Ⅰ号铜矿带150万t/a采矿工程520m分段采切工程矿块回风上山工程。
矿块回风上山为采场内联通520m及540m分段回采联道、靠近矿体顶板的回风上山，共计19条，每条矿块回风上山的方位角与所在回采联道的方位角相差180度，为14º00’00”。
其巷道中心线与所在回采联道中心线向西偏移2米，回风上山倾角为19º～56º，斜长为24m～57m，掘进断面为2.0m×2.0m正方形断面，附：520m分段矿块回风上山一览表。
2、地质特征根据资料提供，520m分段采切工程内的巷道穿越地层岩性为大红山群曼岗河组第三岩性段（p t dm3），含矿岩石为石榴黑云变钠质凝灰岩、石榴黑云(角闪)片岩、石榴黑云白云石大理岩。
岩石稳固性系数ｆ=8～10。
涌水量：＜5m3/h。
地温按正常通风条件下≤35℃。
二、施工条件1、搭电：矿块回风上山施工用电利用东西作业区采准干线的搭电方式，即分别在Ⅰ号铜矿带采区斜坡道540m联道内变压器及490mB78穿脉内变压器上搭接。
2、供水：在Ⅰ号铜矿带采区斜坡道520m联道口搭接。
3、排水：工作面的施工水通过管道排至490m探矿沿脉。
4、压风：来自Ⅰ号铜矿带采区斜坡道540m联道配电硐室的空压机。
5、排矸：无轨运输经I号铜矿采区斜坡道→490m～500m措施联道→490m 探矿沿脉→480m分段运输干线→710m新增辅助斜坡道→地面指定废石场。
6、通讯：在490m探矿沿脉B40-ZW7钻窝内安装与地面相通的电话。
三、施工准备1、技术准备1）认真审核、阅读施工图纸和技术规范。
2）根据工程特点，项目部对作业人员进行技术交底，组织作业人员学习施工组织设计、施工方案，熟悉施工图纸、领会设计意图及要求。
回风天井施工组织设计..
华联矿业公司露天转地下开采二期工程炸药库回风天井施工组织设计温州通业建设工程有限公司驻华联矿业项目部2009年4月华联矿业公司露天转地下开采二期开拓工程回风天井施工组织设计说明书会签表批准：建设方：安全：技术：审核：编制：目录1 工程概况1.1 位置1.2 工程量1.3 水文地质2 编制依据3 施工方案3.1 施工方法3.1.1准备工作3.1.2测量放线3.1.3凿岩平台的架设3.1.4凿岩爆破3.1.5排矸3.2提升物料3.3通风3.4 信号4 工期5劳动组织6质量7安全技术措施回风天井（溜井）施工组织设计1、工程概况1.1、位置+40米回风巷－－-10米水平炸药库回风巷，回风天溜井井中心坐标：x=83932.110，y=29069.1931.2、工程量回风天井：规格：圆形，￠=2.0 m，掘进断面:3.14㎡长度50米岩量: 157.00m³。
安全硐室: 3个，岩量：8×3=24 m³1.3、水文地质回风天井的岩石与+40m和-10m回风巷岩石相同，主要以角闪片岩、斜长角闪岩为主，局部有裂隙，岩石稳定性较差。
但裂隙水量较小，小于5立方米/小时。
2、编制依据编制依据：施工合同，华联矿业二期施工组织设计，建井工程手册，工程水文地质资料，有关验收规范，质量标准，金属非金属矿山安全规程等。
3、施工方案由于回风天井长度较长，为保证施工安全和加快施工进度，采取普通天井木垛法掘进（反掘）和正掘相结合的施工方法。
正掘20m,反掘30m。
为保证安全，反掘高度每10米，在井壁旁开凿一安全硐室，以存放凿岩机及其它工具和材料。
方木150*180，背板为50mm木板，梯子平台50mm木板，盖板为80mm木板或100*120方木。
3.1、施工方法:3.1.1、准备工作反掘掘井前，从－10m水平炸药库联通巷把风水管等设施接到该井施工位置，并做好通风机和风筒及运输道轨的敷设工作。
准备好方木、木板、梯子、凿岩机及圆钢等，安好慢动小绞车、导轮。
主井井筒装备安装施工组织设计方案
机电安装工程施工组织设计（措施）单项工程名称单位工程名称主井井筒装备安装施工区（队）第十二项目部编号中煤三建机电安装工程处二○○六年二月十六日矿审批意见：审批签字：措施编制人：施工单位安全负责人：施工单位工程负责人；刘庄矿机电办：刘庄矿安监科：刘庄矿通风科：刘庄矿调度室：刘庄矿机电副总：刘庄矿安全主任工程师；刘庄矿总工程师：目录一、工程概况二、主要工程量三、施工前的准备工作四、施工顺序五、施工方法六、临时挂装七、有关强度校核八、安装质量标准九、质量目标及保证措施十、安全保证体系十一、工期目标及保证措施十二、施工组织及人员安排十三、施工机具一览表十四、附图一、概况国投新集能源股份有限公司刘庄煤矿是设计年产量为800万吨的大型矿井，由煤炭工业部合肥设计研究院设计，中煤三建机电安装处安装。
其主井井筒直径为8.0米，井深-793.800米。
上井口绝对标高+27米为±0.000米，下井口轨面实际绝对标高-762.024米为±0.000米。
井筒内设有八趟220×220×12.5方钢罐道，井筒底部设一趟玻璃钢梯子间，罐道梁、梯子间、电缆托架层间距为4米。
采用多绳摩擦提升机4台箕斗双系统提升。
二、主要工作量（一）、标准段（共计179层）1、标准方钢管罐道220×220×12.5 L=11996㎜452根2、非标罐道梁180×180 L=6790㎜24根3、罐道梁托架δ=16㎜钢板焊接704只4、电缆托架179层5、支撑梁托架托架200×200×14 704个（二）、井下非标段（包括罐道梁20层，防撞梁1层，金属支架结构1套，四角稳斗装置1套，尾绳挡梁1层和梯子间一趟）1、罐道梁34根2、钢罐道42根3、楔形木罐道24根4、防撞梁1层（套）5、尾绳挡梁1层（套）6、罐道梁梁窝68只7、梯子间1趟8、井底金属支架结构1套（三）、下放设备1、计量斗2套2、皮带机1套3、给煤机2台4、装载硐室平台各钢构件4套（层）三、施工前的准备工作1、组织施工人员熟悉施工图纸，学习有关安全规程、质量标准及施工措施，并进行技术交底。
矿山井巷工程竖井安装工程施工设计方案
矿山井巷工程竖井安装工程施工组织设计一、施工组织设计第一章工程概况本标工程为某矿业盛老庄矿区3#竖井安装工程，本井筒深度为1221m，井筒直径5.5m，共设有17个马头门。
井架为单侧斜撑式箱型井架,起立后垂直高度为50m，总重约240t。
设计采用双层3#罐笼和9立方箕斗互为配重的提升方式。
本次安装工程主要是井筒部分。
工程容主要包括：1、3#井罐道、罐道梁、梯子间、电缆支架安装。
2、3#井排水管路、供水管路、供风管路、通风管路安装。
3、3#井动力电缆、控制电缆安装。
4、3#井17层马头门摇台基础浇筑。
第二章施工方案、主要施工方法及技术措施（一）总体施工安排及编制依据1、总体施工安排1）先完成各单位工程的测量控制点布设，为施工机械进场以及正式安装工作提供条件，随即根据施工组织及确定的施工顺序展开施工。
2）本工程施工以井筒装备安装工程为工期控制关键线路来组织施工；在主线工期上其他辅助工程可同时施工；辅助工程要以主线工期要求为主，提前完成。
3）考虑到现场场地等因素，临时设施布置尽量占用最小空间保证有足够的材料及成品件堆放场。
4）非标件加工制作实行工厂制作，保证安全之前运到现场。
本次工程施工，我们将根据工程特点和工程各阶段的施工要求，来制定合理的劳动力计划，并以科学的管理方法组织施工力量，进行专业化施工，使工程施工的每一个环节顺利完成。
2、编制依据1）《某矿业盛老庄矿区3#竖井安装工程邀请招标文件》2）部分招标图纸3）现场勘查情况4）部分施工验收规、标准施工现场临时用电安全技术规程(JGJ46-88)矿山井巷工程施工及验收规（GBJ 213-1990）冶金矿山井巷工程质量检验评定标准（ YBJ 218-1989）煤矿安装工程质量检验评定标准MT5010-95建筑钢结构焊接规程（JGJ 81-2002）钢结构工程施工质量验收规（GB50205-2001）金属焊接结构构件通用标准用技术条件（Q/MTZ1015-85）（二）施工方案和主要施工方法1、井筒施工方案①、井筒装备施工方案，待3#竖井井筒工程施工完毕后，利用永久井架，在永久井架立架上平台东西布置钢梁及承重轮，作为井筒装备用的临时天轮平台。
回风立井安装措施
山西晋煤集团泽州天安岳圣山煤业有限公司回风立井井筒安装梯子间、防爆门安全技术措施一、编制依据和原则1、认真执行国家的各项建设方针和技术政策，在确保施工安全、工程质量和工期目标的前提下合理组织施工。
2、合同文件上给定的各项指标要求。
3、国家、行业及建设单位有关安全、质量、环保等规定。
4、回风井井筒安装工程施工图。
5、《煤矿安全规程》2011版。
6、《煤矿安装工程质量检验评定标准》（MT5010-95）7、《煤矿立井井筒装备防腐蚀技术规范》（MT/T5017-96）8、《工程测量规范》（GB50026-93）9、《煤矿建设安全规范》二、工程概况山西晋煤集团泽州天安岳圣山煤业有限公司回风立井井筒直径4m，井深140m，现已完成回风立井、集中回风巷贯通。
回风立井完成砌筑工程后进行安装工程，回风立井安装主要设备有梯子间、防爆门、黄泥注浆管等。
三、安装工程安装参数1、设计布置有一趟玻璃钢梯子间，其中梯子间每4m一层，梯子间平台使用复合玻璃钢铺设，爬梯宽度400mm，每层爬梯斜长4167mm，垂高3807mm，倾斜79.91°，主副梁使用树脂锚杆固定于井壁上，主梁使用钢芯I20b复合4mm 玻璃钢加工而成，单根长度3740mm，单根重量115.33kg，大梁支座使用芯材12mm钢板焊接后复合4mm玻璃钢加工而成，副梁芯材使用14a复合3.5mm 玻璃钢加工而成，单根长度1265mm，单根重量22.81kg，固定梯子间的锚杆使用麻花式树脂金属锚杆，单根长度400mm，杆体直径38mm。
安装梯子间时安装一趟Φ108mm×4mm国标无缝钢管，使用抱箍固定在主梁上。
梯子间宽度1660mm，长度1510mm（回风立井井筒净半径2000mm），梯子间设计为“之”字型折返，井口周围布置两台10t稳车及提升绞车，非标加工一层吊盘井筒使用。
梯子间主梁上安装一趟Φ108mm×4mm无缝钢管作为黄泥注浆管，使用抱箍固定在主梁上，钢管预先焊好法兰盘，使用螺栓连接，钢管之间加密封胶垫。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如不慎侵犯了你的权益，请联系我们告知！ 红石矿业梅岭回风井井筒梯子间安装
施工组织设计 12月26日交吴经理电脑上
项目经理：吴连秋 编 写：刘志坚
编制施工单位：温州通业建设工程有限公司驻
哈密红石矿业有限公司项目部 2013-12-25 如不慎侵犯了你的权益，请联系我们告知！ 梅岭回风井井筒装备（梯子间）安装 施工组织设计
编制说明 一、编制概述 本施工组织设计是根据山东黄金集团烟台设计研究工程有限公司2013年7月设计的梅岭回风井井筒掘砌及井筒装备安装工程及施工实际情况，结合我公司所承建其他矿山施工经验编制。重点说明我公司完成主副井井筒装备安装工程的施工总体部署，施工控制目标及组织机构，进度、质量、安全控制措施，现场文明施工管理，主要施工方法及执行标准，是我公司全面履行合同、指导施工的作业指导书。二、编制依据及指导思想 一、编制依据 1、梅岭主提升井、回风井、井筒掘砌及井筒装备安装工程施工招标文件； 2、工程设计图纸(山东黄金集团烟台设计研究工程有限公司)； 3、我公司所承建的其他矿山工程等同类工程施工组织设计及施工方案； 4、建设工程项目管理规范 GB/50326—2001； 5、涂装前钢材表面锈蚀等级和除锈等级GB8923 6、冶金矿山井巷工程质量检验评定标准 (ybj 218-89)如不慎侵犯了你的权益，请联系我们告知！ 7、施工现场临时用电安全技术规范 JGJ46-88 8、冶金电气设备安装工程施工及验收规范 (YBJ 217-89) 9、冶金工程建设焊工考试规程 (yb/t 9259-98) 二、指导思想 1、井筒装备是矿山提升系统保证安全生产主要装备之一。因此，优质高效建成该井的井筒装备，尽快实现生产能力，尽早实现投资回报，是我公司承建该工程的主要指导思想。 2、贯彻“百年大计，质量第一”、为建设单位提供期望的高质量工程和服务”的公司质量方针，建立项目质量保证体系并有效运行，确保工程质量合格，争创优质工程。 3、遵循“以人为本，重在预防，提高素质，杜绝违章”的公司安全管理方针，消除事故隐患，预防事故发生，保障职工人身安全和机械设备安全。 4、贯彻“履约守信、追求完美，为建设单位提供期望的工程和服务”的公司质量方针，按IS09001标准建立项目质量保证体系并有效运行，确保工程质量达到优良等级。 5、执行“文明施工，依法管理，保施工安过程安全”的公司安全管理方针，按照IS018001职业健康安全管理体系文件，消除事故隐患，预防事故发生，保障职工人身安全和机械设备安全。 6、遵循“预防污染，降耗增效，走可持续发展道路”的公司环境管理方针，根据IS014001环境管理体系要求，避免、减少和控制环境污染，节约资源，创造一个文明、祥和有利于环保的工作环境。如不慎侵犯了你的权益，请联系我们告知！ 7、服从建设单位代表和监理单位的监督检查与协调管理，搞好与建设单位、设计单位、设备制造商、材料供应商、工程监理和地方政府等各方面的合作关系，为工程顺利进行创造一个良好的氛围。
第一章 工程概况 一、工程名称：红石矿业梅岭回风井井筒装备安装工程 二、工程概况： 立井，深度223.45m，井口标高为+518.45m, 井底标高为+295m,井底马头门标高为+300M井筒断面为圆形，净直径3m。四个中段马头门，井筒为C20混凝土支护(除井颈处)。井内设梯子间，梯子间安装主要为钢平台板、钢爬梯及钢安全栅栏安装，共56层，层间距4M，梯子间梁与井壁固定通过托架用锚杆固定。
第二章 主要施工方法及技术措施 第一节 施工设施 1、双层吊盘作井筒装备用的工作平台，采用双层吊盘作业，先打锚杆眼，后安装钢梁罐道。从上而下一次装备成型。 3、吊盘采用原凿井施工期间使用的二台稳车系统作为吊盘的悬吊设备。如不慎侵犯了你的权益，请联系我们告知！ 4、主提升采用原凿井施工期间使用的提升系统(1m³吊桶)为井筒装备用的提升设备。主要用于提升人员和安装所有材料、构件等。 5、校验主提升钢丝绳、悬吊钢丝绳及索具： ①主提升钢丝绳的校验：1m³吊桶重量QC为350Kg，QA为伞帽和钩头的总重量150 Kg，吊桶每次乘4人（每人按75Kg计算）；从升降人员和下放构件重量比较按升降人员计算。 a．钢丝绳的绳端荷重：Qd＝Q+QC+QA=4×75＋250+120＝670（Kg） b．钢丝绳的悬垂长度：223m. 结论：安全可用。 ②悬吊钢丝绳的校验：吊盘悬吊采用两台10T稳车，考虑吊盘在下放过程中有受力不均等现象，在钢丝绳强度计算时依一根悬吊绳进行选择。吊盘自重为3000Kg，在吊盘上施工人员考虑5人（每人按75Kg计算）同时工作，在吊盘上放置的施工设备及工器具等考虑1000Kg。 a．钢丝绳的绳端荷重： 4575（Kg） 原稳车钢丝绳为： 6×19－Φ28－157－交右、交左各一根 其PK＝2.71Kg/m>P K′；QS=37700Kg； 安全系数校核：m＝QS/(Qd×2/3+PKHC) 结论：安全可用。 ③井筒装备中下放井筒构件的钢丝绳扣选用：6×19－Φ16－157－左交的钢丝绳，其QS=12300Kg；如不慎侵犯了你的权益，请联系我们告知！ 安全可用； ④索具卸扣选用：0.9#(M16),许用负荷为912Kg。
第二节 施工前准备 1、施工前，组织所有施工人员熟悉施工图纸，领会施工意图，吃透施工工艺。 2、按照施工图纸和井筒的实际情况对井筒各构件进行加工制作及防腐处理。 3、根据井筒平面布置图，利用现有圆形吊盘。在吊盘的两层盘面周圈加设1m高安全栏杆，以确保吊盘上的施工人员的安全。为了使钢梁便于安装，与拦杆不发生矛盾，在钢梁安装位置的拦杆上开设安装口。 4、通风布置。 5、吊盘盘面施工设备布置：伞灯、信号箱，布置电缆、电话及风管等。 6、井口根据施工情况设置电焊机、氧气、乙炔等设备。 7、备齐施工用的所有消耗材料。 8、将钢梁、梯子、栅栏、钢罐道、管子等井筒装备材料运到井口，以备安装。 对已加工好的各钢梁及其它部件进行验收。如不慎侵犯了你的权益，请联系我们告知！ 第三节 施工顺序
1、构件验收分类。 2、检修原凿井施工期间使用的稳车系统、提升机系统。 3、根据施工需要改造天轮平台，使提升绳下绳点满足要求后，利用二台稳车将吊盘吊起，并施工井口以上部分，根据井筒平面布置铺设井口封口。（如果天轮能用尽量不要动） 4、吊盘现在井底马头门标高。可以先从下往上将锚杆一次打完，其施用的设施管路等同时上升到地面，拆完，再从上往下安装梯子间。 5、按设计图纸提供井筒中心线点，基本层确定，安装。基本层安装合格后，放设井筒装备4根基准大线。 6、根据井筒平面布置封口及盖好井口安全门。 7、其它层井筒装备：（1）测量放线→（2）画锚杆眼→（3）打锚杆眼→（4）安装锚杆→（5）安装各钢梁→（6）铺设梯子间踏板→（7）安装爬梯→（8）挂设梯子间安全栅栏 安装下层，重复以上顺序。
第四节 施工方法 一、根据测量部门给出的井筒中心线、设计图纸，安装第一层梁(基本层)，安装好后需经建设单位、监理单位确认正确后，放安装大线。如不慎侵犯了你的权益，请联系我们告知！ 二、梯子间安装： （1）画锚杆眼与打设：在下层盘盘面上，根据上层钢梁的位置或者利用大线和层间距测量画出锚杆眼的位置，找准水平标高，用风钻进行打锚杆眼。在吊盘下放的同时要及时排除井壁上松动的砼皮和浮石，排除的砼皮和浮石要装到吊桶提到井上，严禁坠入井下。 （2）安装锚杆：在上层吊盘盘面上，将锚杆及锚固剂打入锚杆眼内，再根据大线与钢梁的位置安装梁支座。 （3）依照大线对钢梁进行操平找正，使其安装偏差满足质量要求后，卡固在锚杆支座托架板上。 （4）铺设梯子间踏板。 （5）挂设梯子间爬梯，并将爬梯与梯子间钢梁联接牢固。 （6）挂设梯子间安全栅栏。 全部工程量见附表（1）
第五节 质量标准与要求 1 梯子间的平台板、梯子安装，必须固定牢靠，符合设计要求。 2树脂锚凝固剂、锚杆杆体、锚杆及托架安装应符合下列要求： 2.1 树脂锚固剂的技术性能、型号、规格必须符合设计要求。 2.2 锚杆的材质、规格必须符合设计要求。杆体端面尺寸应符合设计要求，偏差如不慎侵犯了你的权益，请联系我们告知！ ±1㎜；杆体挡圈焊接位置应符合设计要求，偏差±2㎜。 3 托架立面螺孔中心线与设计十字中心线的距离偏差不超过±3㎜。 4 钢梁位置与井筒十字中心线的距离允许偏差±3㎜。 5 钢梁埋入井壁深度-70。 6 梯子平台孔(长×宽)允许偏差：0～2㎜。 7 层间距允许偏差：±10㎜。 第六节 安全及施工注意事项 1、在施工前，所有参加施工人员必须认真传达学习本措施，由施工现场负责人或班长对施工人员进行劳动分工，工作时所有工作人员必须听从指挥，遵守劳动纪律，未经培训、没有上岗证者，不得下井作业。人人都要树立安全第一的思想，要做到不安全不施工，工作时由带班长负责本班全面的安全监督工作。 2、本项工程在施工中，由班长每天负责详细记录全班和每个人的工作项目、内容。班长对全班的工作安排，以便追究其安全和质量责任。 3、井口应保持清洁，周围不得堆放杂物。施工所用的物料要摆放整齐，距井口边缘不得小于3米。封口盘要封闭严密：钢丝绳孔、电缆孔以及大线孔要用橡胶板遮盖严密；井盖门要搭接盖严，不得有缝隙出现；封口盘与锁口接触要紧密，不得有出现孔洞。 4、所用施工人员必须配戴安全帽，工作前6小时内严禁饮酒。
