熔铝炉烟气余热利用研究
氧化铝焙烧炉烟气余热利用探讨
收稿 日期 ：２０１３－０２—２５ 作者 简介 ：毕有才 ，男 ，１９６６年生 ，２０００年毕业于太原理工大学机 电 一 体 化专业 。现 为山西兆丰铝业有 限责任公 司氧化铝分公 司副总 经理 ，工程 师 ，从事氧化铝生产技术管理工作。
５２
２ １ 耋 套热管换热器、给水预
热器 、混水器 、流程 回路和温度 调节控 制系统 。 温度 约 为 ６５℃ 的蒸发 回水 （给水 ）从 总 管经 加
换系统 ，利用热 管式换热器将烟气中的高品位余热进行 回收 ，降低烟气温度 ，回收烟气显热 ，用于加热平 盘洗水。既减少了
新蒸汽 的消耗 ，又减少 了温室气体 ＣＯ 排放量 ，相当于年节约标准煤 １ ８２２ ｔ，年 经济效益 １３８万元 。
关键词 ：气态悬浮焙烧炉 ；烟气余热 回收 ；热管换热器 ；余热利用
因此 ，考 虑将 烟气温度 降至 １０５℃左 右 ，回收 烟 气显 热 ，用 于加 热 平 盘洗 水 。 １０５℃至 １５６℃烟 气 的平 均定 压 比热容 为 １．４２８ ｋＪ／（ｍ ·Ｋ），烟 气 温度 由 １５６℃降 到 １０５℃可 回收 的热 量 为 ７．４１×１０ ｋＪ／ｈ； 可加 热 温差 为 ３０ 的水量 为 ５９ ；可 回收烟 气 显 热 为 ５．３４×１０ ｋＪ／ａ；回收 的 能量 折 合标 煤 为 １ ８２２ ｔｃｅ／ａ；回 收 的能量 折算 为 ０．６ ＭＰａ的饱 和蒸 汽 （焓 值 ２ ７５６ ｋＪ／ｋｇ）量为 １９ ３７６ ｔ／ａ；回收 能量按 蒸汽 价格 折 算达 １４５．３万元／ａ人 民币 （蒸 汽按 ７５元／ｔ计算 ）。
加热炉烟气余热发电项目可行性研究报告
加热炉烟气余热发电项目可行性研究报告一、项目背景加热炉是很多工业生产中常用的设备，其使用过程中会产生大量的烟气余热。
这些烟气余热如果能够有效地回收利用，不仅可以降低企业的能源消耗和生产成本，还能够减少对环境的污染。
因此，通过利用加热炉烟气余热发电，具有很高的可行性和市场潜力。
二、项目概述本项目的主要目标是利用加热炉烟气余热发电，通过烟气的高温高压发电，将废热转化为电能，供应给企业自身使用或者出售给电力公司。
项目的主要内容包括烟气回收系统的建设、烟气预处理系统、蒸汽发电机组以及发电系统的建设等。
项目总体投资估算为XXX万元。
三、市场分析目前，我国工业生产中使用加热炉的企业非常多，其产生的烟气余热大多数没有得到有效利用。
然而，随着能源价格的上涨和环境保护意识的提高，越来越多的企业开始关注烟气余热的回收利用。
因此，加热炉烟气余热发电项目具有较广阔的市场前景和发展潜力。
四、技术可行性现有的烟气余热发电技术已经相当成熟，可以选择适当的发电设备和系统来实现烟气余热的回收利用。
通过对加热炉烟气的预处理和蒸汽发电，可以大幅度提高能源利用效率，并且能够满足企业的电能需求。
五、经济可行性根据初步估算，加热炉烟气余热发电项目的年发电量约为XX万千瓦时，年利润预计为XX万元。
项目总投资回收期为X年，投资回收年限为X年。
可以看出，该项目在经济上具有较好的可行性。
六、环境可行性通过回收利用加热炉烟气余热，可以减少排放到大气中的温室气体和污染物。
项目的实施对环境保护具有积极意义，有助于减少温室气体的排放和空气污染的改善。
七、风险分析项目存在的主要风险包括市场竞争风险、技术风险和政策风险。
目前，烟气余热发电项目已经受到一定程度的关注和支持，但仍需要面对一定的市场竞争。
此外，项目的技术实施和运营也需要具备一定的技术能力。
另外，政策环境的变化可能对项目的发展产生一定的影响。
八、项目建议在项目实施过程中，需要充分考虑市场需求和竞争环境，选择适当的技术方案，并严格控制项目成本。
电解铝生产中烟气净化及余热利用的研究分析
电解铝生产中烟气净化及余热利用的研究分析发布时间：2022-09-08T05:30:54.057Z 来源：《科学与技术》2022年第9期第5月作者：张伟[导读] 当前，我国的电解铝行业存在着能耗大、资源利用率差、环境问题严重等问题张伟内蒙古大唐国际呼和浩特铝电有限责任公司内蒙古呼和浩特市 010010摘要：当前，我国的电解铝行业存在着能耗大、资源利用率差、环境问题严重等问题，电解工序会产生大量的烟气和余热，但没有能够合理处理烟气和利用余热的方法，这也是电解铝行业需要考虑的重要问题。
本文主要对如何合理处理烟气和有效利用余热进行研究，以此来提高公司的经济效益，减少对环境的影响。
关键词：电解铝；烟气净化；余热利用引言：近年来，随着我国经济的高速发展，社会运转所需的能源量也在不断增加，我国的能源供给出现了供不应求的趋势。
电解铝是我国能源需求量极大的一个产业，因此如果想要使电解铝行业得到快速的发展，同时减轻我国的能耗负担，就需要加强对节能技术的研究，提高能源利用率。
一、电解铝工业的发展现状与对环境的影响电解铝正如其名，指的就是由电解反应生成的铝。
在当前的工业中，常用的电解铝工艺是冰晶和氧化铝电解生成铝，反应原材料为冰晶石和氧化铝，电解阳极和阴极分别是碳棒和铝，在通电高温的情况下，电解槽两段发生电化学反应，碳元素不断消耗，阴极则产生铝。
传统的电解铝通常都是采用以上的基础生产方式，但随着电解铝业的迅速发展，各种各样新颖而高效的电解铝工艺不断涌现。
同时，国内对电解铝行业的发展也十分关注，在20世纪90年代的工业快速发展时期，我国的学者就提出了“优先发展铝”的战略政策。
近年来，由于国家高度重视电解铝产业的发展，国内的相关产业在政策的扶持下不断进步，我国的电解年产量得以在国际上遥遥领先，各省市也将铝工业作为经济发展的重要支柱。
近年来，我国电解铝业的发展势头一直保持稳步上升。
然而，即便如此，电解铝产业的发展过程中依旧存在着许多问题，例如资源利用率无法提高，这与电解铝的生产方式有很大关系，电解池尾部排放的烟气以及冶炼过程中的废渣无法得到有效利用，如果能够将这些问题处理好，那么就可以有效提高资源利用率，减少对环境的负面影响。

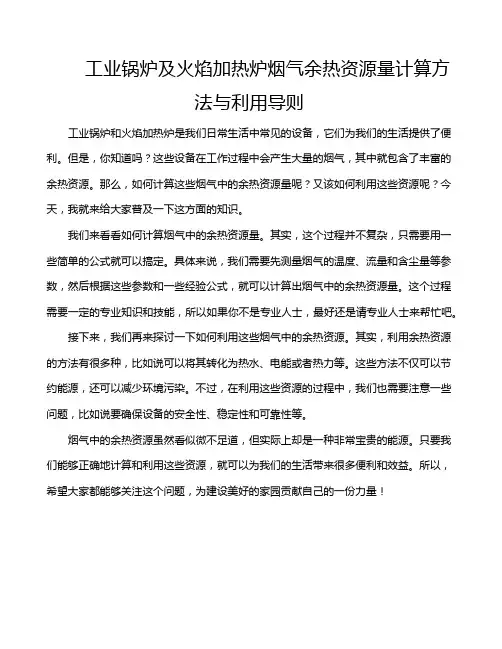

工业锅炉及火焰加热炉烟气余热资源量计算方法与利用导则
