仓储货架知识
仓库货架分类及优缺点分析
货架的分类货架的分类从规模上可分为以下几种：重型托盘货架：采用优质冷轧钢板经辊压成型，立柱可高达6米而中间无接缝,横梁选用优质方钢，承重力大,不易变形，横梁与立柱之间挂件为圆柱凸起插入,连接可靠、拆装容易,并使用锁钉，以防叉车工作时将横梁挑起；全部货架的表面均经酸洗、磷化静电喷涂等工序处理,防腐防锈,外形美观。
适用于大型仓库. 中型货架：中型货架造型别致，结构合理,装拆方便,不用螺丝，且坚固结实，承载力大，广泛应用于商场、超市、企业仓库及事业单位。
轻型货架:轻型冲孔货架是一种通用性很强的结构系统,可广泛应用于组装轻型料架、工作台、工具车、悬挂系统、安全护网及支撑骨架。
冲孔角钢的长度可按刻度快捷切割、用螺丝任意组装、修正并重新安装,这样它既可满足经周密计划的使用,又可满足紧急使用的需要. 阁楼式货架:全组合式结构,可采用木版、花纹板、钢板、等材料做楼板,可灵活设计成二层及多层,适用于五金工具。
电子器材,机械零配件等物品的小包装散件储存，存放多品种，少批量货物充分利用空间。
特殊货架：包括模具架、油桶架、流利货架、网架、登高车、网隔间，六大类。
货架从适用性及外型特点上可以分为如下几类: 高位货架：技术系从德国引进，具有装配性好、承载能力大及稳固性强等特点.货架用材使用冷热钢板。
通廊式货架：为储存大量同类的托盘货物而设计。
托盘一个接一个按深度方向存放在支撑导轨上,增大了储存密度，提高了空间利用率。
这种货架通常运用于储存空间昂贵的场合，如冷冻仓库等。
通廊式货架有4个基本组成部份：框架、导轨支撑、托盘导轨和斜拉杆等。
这种货架仓库利用率高，可实现先进先出，或先进后出.适合储存大批量、少品种货物,批量作业.可用最小的空间提供最大的存储量。
其适用大批量、少品种的货物存储作业.叉车可直接驶入货道内进行存取货物，作业极其方便.机械设备需求:反平衡式叉车或堆高机货架的特点：适用于库存流量较低之储存;可提供20%-30%的可选性；用于取货率较低之仓库。
仓储行业的仓库货架与货位设计
仓储行业的仓库货架与货位设计仓储行业作为供应链管理中不可或缺的环节，仓库货架与货位设计至关重要。
良好的设计能够提高仓储效率，减少货损，并确保货物的安全性。
本文将探讨仓库货架与货位设计的关键要素以及其在仓储行业中的重要性。
一、仓库货架的选择与布局在仓库货架的选择与布局方面，需考虑以下几个因素：1. 货架类型：根据所存储的货物类型，选择合适的货架类型，如重型货架、中型货架、轻型货架等。
货架应具备良好的承重能力和稳定性，以确保安全性。
2. 仓库空间利用率：在仓库货架的布局中，应充分考虑空间的利用率。
采用合理的货架高度和间距，可以最大程度地节省仓库空间，并提高仓储效率。
3. 物流流程：货架的布局应符合物流流程，以便于货物的取放操作。
重要物品宜存放在距离出入口更近的位置，以节省操作时间。
二、货位设计的要点货位是指仓库货架上为存放货物而划定的具体空间，其设计应充分考虑以下要点：1. 货位标识：为了方便操作员辨识货位，每个货位应配备明确的标识，并与仓库管理系统相连，以便于实现精确的库存管理。
2. 货位大小：不同尺寸和重量的货物应有相应大小的货位，以确保货物能够稳妥地放置。
同时，货位的大小也需考虑操作员的便捷性，使其能够轻松取放货物。
3. 货位间距：货位间的间距设计应根据不同类型的货物进行调整，以适应不同货物的存放需求。
对于易碎品或危险品等特殊货物，货位间距应相应增加，以避免货物的相互碰撞或交叉感染。
三、仓库货架与货位设计的重要性合理的仓库货架与货位设计对仓储行业的重要性不可忽视。
以下是其主要影响因素：1. 提高仓储效率：优化的货架布局和货位设计可以缩短物流运输时间，减少人员活动、提高物料搬运效率，从而提高仓储效率。
2. 减少货损：合理的货位设计将货物摆放有序，减少货物的摩擦和碰撞，降低货物破损的风险，保护货物的完整性。
3. 提升安全性：合理设计的货架和货位可以保证仓库的稳定性和安全性，避免货架倒塌或货物滑落等意外事件的发生。
仓储货架使用场景
仓储货架使用场景一、仓储货架的定义和作用仓储货架是一种用于存放和展示产品的设备，广泛应用于仓库、超市、商场等场所。
它具有结构牢固、容量大、便于管理和利用空间等优点，可以有效提高仓储效率和商品展示效果。
下面将介绍仓储货架在不同使用场景下的具体应用。
二、仓库中的仓储货架使用场景1. 高位仓储场景：高位仓储是一种利用仓储货架将货物垂直堆放的方式，可以充分利用仓库的空间。
在这种场景下，通常使用高度可调的货架，可以根据货物的尺寸和堆放要求进行调整。
货架上还可以配备滑轨、输送带等设备，方便货物的装卸和移动。
2. 托盘货架场景：托盘货架是一种专门用于存放装载有货物的托盘的货架。
在仓库中，货物通常使用托盘进行集装，然后通过叉车等设备将托盘放置在托盘货架上。
这种方式可以提高货物的存储密度和易于管理，同时也便于货物的装卸和搬运。
3. 流水线货架场景：流水线货架是一种特殊设计的货架，用于支持生产线上的物料存储和供应。
在生产过程中，物料和零部件需要按照一定的顺序供应给生产线，流水线货架可以根据生产线的需要，将物料有序地存放在合适的位置上，方便工人取用。
这种方式可以提高生产效率和减少生产线停机时间。
三、超市和商场中的仓储货架使用场景1. 陈列货架场景：超市和商场通常使用陈列货架来展示商品。
陈列货架的设计要求美观、实用，能够吸引顾客的注意力。
货架上通常会附带商品价格、促销信息等标识，方便顾客选择购买。
同时，货架的结构也要考虑商品的重量和尺寸，以保证安全和稳定。
2. 便利店货架场景：便利店通常面积较小，货物种类繁多。
在有限的空间内，如何有效地展示商品成为一个挑战。
便利店通常会采用多层货架和旋转货架等设计，以提高货物存储密度和便于顾客选购。
此外，货架上还可以设置特殊的挂钩、吊篮等装置，方便展示和销售小件商品。
3. 服装店衣架场景：服装店通常使用衣架来展示衣物。
衣架的设计要求美观、实用，能够展示衣物的款式和颜色。
衣架上通常会附带衣物价格、尺码等信息，方便顾客选择购买。
货架的定义、功能、结构和常见货架
驶入、驶出式 货架（贯通式）
适用于量多样少货品；不适合太长或太重货物
存储设备比较
YOUR SITE HERE
存储设备的选用
YOUR SITE HERE
存储设备比较
YOUR SITE HERE
立体仓库 / 自动化立体仓库
重庆工商大学自动化化立体仓库系统
天津交通职业学院自动化立体仓库系统
3.移动式货架
YOUR SITE HERE
➢ 优点：减少了通道数，地面使用率达80%。
➢
使用高度可达12m，单位面积储存量可提
升至普通货架的两倍左右。
➢ 缺点：存取不方便；
➢
建造成本较高，维护比较困难。
➢ 适用于：仓库面积有限，但数量众多的货物存储
4.窄巷道型货架
窄巷道货架又称 VNA 货架，专指常 规横梁式货架系统 选用的叉车为三向 叉车时的系统，货 架系统的巷道宽度 要比常规托盘式货 架系统小的多，空 间利用率提高了 20%左右，另外在 通道两侧必须设置 导向护轨，以为三 向叉车行驶导向之 用。
➢托盘货架结构简单，可调整组合，安装简易，费用经济； ➢出入库不受先后顺序的限制，可做到先进先出； ➢储物型态为托盘装载货物，实现机械化存取作业； ➢仓容利用率高。
1.托盘货架结构
立柱
斜撑
基脚
横梁
1.托盘货架
YOUR SITE HERE
单排型
双排型
2.驶入式货架
悬 轨
立 柱
YOUR SITE HERE
YOUR SITE HERE
7.悬臂式货架
YOUR SITE HERE
8.阁楼式货架
YOUR SITE HERE
①楼板 ②扶手 ③楼梯 ④立柱 ⑤货架 ⑥提升机 ⑦滑梯
横梁式货架基本知识

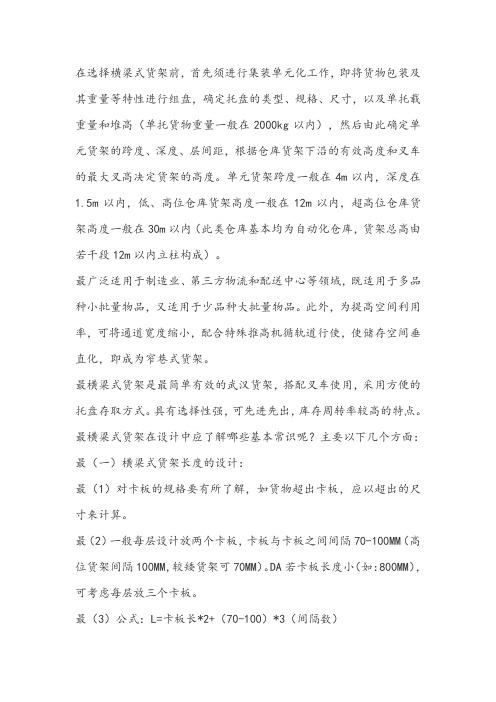

在选择横梁式货架前，首先须进行集装单元化工作，即将货物包装及其重量等特性进行组盘，确定托盘的类型、规格、尺寸，以及单托载重量和堆高（单托货物重量一般在2000kg以内），然后由此确定单元货架的跨度、深度、层间距，根据仓库货架下沿的有效高度和叉车的最大叉高决定货架的高度。
单元货架跨度一般在4m以内，深度在1.5m以内，低、高位仓库货架高度一般在12m以内，超高位仓库货架高度一般在30m以内（此类仓库基本均为自动化仓库，货架总高由若干段12m以内立柱构成）。
最广泛适用于制造业、第三方物流和配送中心等领域，既适用于多品种小批量物品，又适用于少品种大批量物品。
此外，为提高空间利用率，可将通道宽度缩小，配合特殊推高机循轨道行使，使储存空间垂直化，即成为窄巷式货架。
最横梁式货架是最简单有效的武汉货架，搭配叉车使用，采用方便的托盘存取方式。
具有选择性强，可先进先出，库存周转率较高的特点。
最横梁式货架在设计中应了解哪些基本常识呢？主要以下几个方面：最（一）横梁式货架长度的设计：最（1）对卡板的规格要有所了解，如货物超出卡板，应以超出的尺寸来计算。
最（2）一般每层设计放两个卡板，卡板与卡板之间间隔70-100MM（高位货架间隔100MM，较矮货架可70MM）。
DA若卡板长度小（如：800MM），可考虑每层放三个卡板。
最（3）公式：L=卡板长*2+（70-100）*3（间隔数）最（二）横梁式货架宽度的设计：最（1）以卡板宽度的实际尺寸来计算。
最（2）如客户要求加跨梁，铺钢板木板等配件，可将货架宽度设计成与卡板宽度相同尺寸。
最（3）公式：D=卡板宽度—200MM。
最（三）横梁式货架高度的设计：最（1）具体高度根据客户仓库空间，以用叉车扬高等因素而定。
最（2）高度需是75MM的整数倍，如不是，取相近数值。
最（3）公式：H（层高）=货物高度+100（间隔）+横梁的高度（承重不一样，规格不一样）。
最（4）通道：根据叉车性能（如：作业通道，扬高，载重等），确定叉车通道。
仓储货架
一、货架的作用及功能 二、货架的分类 三、各种货架的结构、特点及应用
一、货架的作用及功能
1．用钢材或钢筋混凝土制成的架子，可利用增大货架 高度来充分扩大仓库的储存能力
2．货架上的货物相互不接触、不挤压，减少货损 3．货物存取方便，结合计算机管理易实现先进先出 4．可采用防潮、防尘、防盗等措施来提高货物储存质量 5．有利于实现仓储系统的自动化管理
悬臂式货架
（五）托盘货架 1．结构：用钢材或钢筋混凝土做成的单排或双排货架，适 用于品种中等、批量一般的托盘货物的储存，高度为 6m以下，以3～5层为宜。 装卸方式：高层托盘货架用巷道式堆垛机自动存取货。 低层托盘货架用叉车存取货。 2．特点：避免托盘货物直
接堆码时的挤压、损坏和 失稳现象，货架存取货方 便，可实现机械化作业， 便于计算机管理，拣货效 率高，能实现先进先出， 但储存密度低，需较多的 通道。
（十四）后推式货架
结构:后推式货架是搁板或滑轨向前方倾斜。
特点及用途：储存密度高，但存取性差，一般深度方向达3 个储位，最多达5个储位。适用于少品种大批量物品的储 存，不能先进先出的存取。
（十五）堆叠式货架
可作为存放货物的容器，随叉车搬运，不用时可叠放， 节省空间，存放货物时也可叠放，避免压坏货物。图7-28。
（1）按承载的货重分 中、重型层架——最大尺寸为4.5×3 × 1.2m 轻型层架——人工装取货，高度小于2.4m，厚0.5m以下
（2）按结构方式分 装配式——用于钢质轻型货架 固定式——用于承载力强的中、重型层架 半固定式
（3）按封闭程度分
开放型
半开放型
金属网型
前挡板型 2．特点及用途 特点：结构简单、省料、适应性强、 便于作业收发，但存放货物数量有 限，是人工作业仓库的主要设备。 应用：轻型层架——用于小批量、
仓库货架都有哪些种类
仓库货架都有哪些种类？目前物流行业在不断的发展着，其也推动着货架的发展。
随着物流量的大幅度增加，仓库也要逐步实行现代化管理，为了改善仓库的性能，货架的数量不仅要求多，还要求有更加多的功能，能够帮助实现机械化，自动化的操作。
然而对于货架的选用也是有技巧的，首先要了解仓库的大小以及货架的分布摆放，另外现在货架的种类太多了，要清楚自己所需要的类型，选择合适的货架，才能进行更好更充分的利用，下面介绍下货架的不同分类：物流仓储货架按货架的结构形式分类，有横梁式货架、驶入式货架、压入式货架、流利式货架、重型式货架、轻/中型式货架、阁楼式货架、移动式货架、悬臂式货架等。
1、横梁式货架（又称托盘式货架）：又称托盘式货架或货位式货架，以存取托盘货物为目的的专业仓库货架，由柱片（立柱）、横梁组成，横梁式货架结构简洁、安全可靠。
存取快捷、方便，保证任何物品都先进先出，无叉车类型限制，较快的取货速度，空间利用率30%-50%（由叉车类型决定）。
2、驶入式货架（又称通廊式货架/贯通式货架）：常见的密集存储货架，比普通托盘货架提高50%的空间利用率，适合少品种大批量与高周转率的货物，可由叉车驶入货架通道存取托盘。
高密度储存，先进后出，部分按单取货，20%-30%可选，取货的速度一般，储货净空可达整个仓库的60%。
3、压入式货架（又称后推式/推入式货架）：通过在每层货架上安装可滑动台车来转载货物，适合少品种、大批量的货品，先进后出的作业方式，适合冷冻库等需较大提高空间利用率的情况，安全性与运转效率都高于驶入式货架。
4、重型货架：高密度、高效率的储存货物理想之选，采用自由出入式设计，极高的存货流转率，按单取货，取货快捷，良好的地面利用率，储货净空间站仓库60%。
重型货架成本低、安全可靠、组装、拆卸简单方便的特点；适用于人工存取，每层标准有效承载800kg以上.适合于人工存取箱式货物，或者与零件盒、周转箱配套装载零散重型货物。
5、阁楼式货架：阁楼式货架是用货架做楼面支撑，可设计成多层楼层（通常2-3层）,设置有楼梯和货物提升电梯等，适用于库房较高，货物轻小，人工存取。
货架是什么
货架是什么
一，存放货物的架子，货架泛指存放货物的架子。
货架用于存放成件物品的保管设备。
货架，又称货物架，顾名思义就是用来摆放货物的架子，是现代化仓库提高效率的重要工具，作为存放成件物品的保管设
备使用，中药店里的药柜、商场店铺里所用的各种放置货物的架子大型立体仓库里的钢筋材质制成的钢架，都属于货架的范
畴。
二、仓储货架的作是什么
货架主要用于仓储物流领域，因此也称仓储货架，其作用及功能主要是:
1、充分利用仓库空间，提高库容利用率，扩大仓库储存能力。
2、保障存入货架中的货物，互不挤压，物资损耗小，可完整保证物资本身的功能，减少货物的损失。
3、货架中的货物方便清点及计量，存取有条不案。
4、保证存储货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高物资存储质量。
5、新型货架的结构及功能有利于实现仓库的机械化及自动化管理。
货架限高标准
货架限高标准
货架限高标准是2米。
仓库存货限高标准物料堆放重物在下，轻物在上，易损物品要固定，易倒物品要挤压住;长物要放倒。
立体堆放的材料和物品要限制堆放高度，垛底与剁高之比为1:2的前提下，垛高不得超过2米，堆垛不得倾斜、有晃动。
一、轻型仓库货架轻型仓库货架单元货架每层载重量不大干200kg，总承载一般不大干2000kg。
单元货架跨度通常不大干2m，深度不大于1m（多为0．6m以内），高度一般在3m以内，常见的为角钢式立柱货架结构，外观轻巧、漂亮，主要适用于存放轻、小物品。
二、中型仓库货架中型仓库货架单元货架跨度通常不大于
2.6m，深度不大于1m，高度一般在3m以内。
如果单元货架跨度在2m以内，层载在500kg以内，通常选无梁式中型搁板式货架较为适宜；如果单元货架跨度在2m以上，则一般只能选有梁式中型搁板式货架。
三、重型仓库货架重型仓库货架单元货架每层载重通常在
500kg以上，单元货架跨度一般在3m以内，深度在1.2m以内，高度不限。
在较高仓库的规划设计中，为了存取方便，以重型托盘式货架为主，由叉车进行存取作业，可有效员工的劳动强度，提高工作效率。
主要用于一些需要整托存取的情况，应用范围广，在工厂、物流中心都很常见。
重力式货架
谢谢观看
4、重力式货架非常环保，全部采用无动力形式，无能耗，噪音低，安全可靠，可满负荷运作。
在货架的组与组之间没有作业通道，从而增加了60%的空间利用率，提高了仓储的容积率；托盘操作遵循先 进先出的原则；自动储存回转；储存和拣选两个动作的分开大大提高输出量，由于是自重力使货物滑动，而且没 有操作通道，所以减少了运输路线和叉车的数量
重力式货架
自重力货架
01 货架定义
03 货架特点 05 注意事项
目录
02 工作原理 04 货架结构
重力式货架又叫自重力货架，属于重型货架，是由托盘式货架演变而来的，适用于少品种大批量同类货物的 存储，空间利用率极高，重力式货架深度及层数可按需要而定。
货架定义
重力式货架属于仓储货架中的托盘类存储货架。重力式货架采用的是先进先出的存储方式，货架深度及层数 可按需而定。重力式货架适用于少品种大批量同类货物的存储。
1、货物由高的一端存入，滑至低端，从低端取出。货物滑动过程中，滑道上设置有阻尼器，控制货物滑行速 度保持在安全范围内。滑道出货一端设置有分离器，搬运机械可顺利取出第一板位置的货物。
2、货物遵循先进先出顺序。货架具有存储密度高，且具有柔性配合功能。
3、适用于以托盘为载体的存储作业，货物堆栈整齐，为大件重物的存储提供了较好的解决方案，仓储空间利 用率在75%以上，而且只需要一个进出货通道；
货架结构
重力式货架由托盘式货架演变而成，采用滚筒式轨道或底轮式托盘。
注意事项
货架总深度(即导轨长度)不宜过大，否则不可利用的上下“死角”会较大，影响空间利用，且坡道过长，下 滑的可控性会较差，下滑的冲力较大，易引起下滑不畅、阻住，托盘货物的倾翻。为使下滑流畅，如坡道较长， 应在中间加设阻尼装置，为使托盘货物下滑至最底端时不致因冲击力过大而倾翻，应在坡道最低处设缓冲装置和 取货分隔装置，因此设计、制造、安装难度较大，成本较高。此类货架不宜过高，一般在6米以内，单托货物重量 一般在1000KG以内，否则其可靠性和可操作性会降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仓储货架知识
1.货架的分类
1.1轻型超市精品等
1.2中型隔板式货架流利货架中型组合平台
1.3重型重型托盘货架横梁式卡板架驶入式货架重型隔板式货架后退
式（压入式）重力自滑式阁楼组合阁楼移动式
2.货架的组成横梁立柱为标准单位进行变化组合而成。
常见的用语：主架副
架如何区分安全系数的含义腕形效应的定义与计算方式。
2.1主架由两套立柱组和若干层横梁组层；
2.2副架由一套立柱组和若干层横梁组层；
2.3 货架承载标准
2.3.1 安全系数Safety Factor (Margin)
安全系数指的是某件材料的屈服点和它的安全承载的比例，一般用于立柱型材。
简单的说，屈服点就是指该件材料在被破坏之前的最高承载，若这是10 ton，而安全系数若为2.0，那该材料的安全承载为5 ton。
一般行业安全系数标准为1.65至1.8之间。
Boracs一般用1.8系数。
2.3.2 挠度Deflection Rate
挠度是测算货架横梁负载的一个重要参数，挠度是指横梁在安全承重均匀负载（UDL ：Uniform Distributed Load）的条件下，横梁的弯曲变形程度。
欧洲的行业规定：挠度为最高L/200; 澳大利亚：挠度为L/180; 我司的挠度一般为L/200至L/230之间(L指横梁的长度)。
例子：
一对横梁的长度2700mm，在L/200挠度的情况下其最高承载若定在2000kg，那就是表示这一对横梁在最高承载时其最大弯曲值不会超过2700/200=13.5mm
3.我公司货架常规型号：
中型立柱横梁
中型货架立柱规格为：55*47*1.5/2.0mm；横梁规格为：50*30*1.5/2.0，60*40*1.5/2.0mm。
中型货架承载每层在300KG-800KG。
重型立柱横梁
重型货架立柱规格为：80*60*1.5/2.0mm；90*70*1.5/2.0mm，100*70*2.0mm，横梁规格为：80*50*1.5/2.0mm，100*50*1.5/2.0mm，120*50*1.5/2.0mm，140*50*1.5/2.0mm，160*50*2.0mm。
重型货架承载每层在800KG-4000KG。
副横支的结构
4.托盘标准
5. 设计类注意事项
仓库货架布局：根据仓库的布局而合理安排货架的位置，如图1-6中所示，有单组货架（single run）和双组货架（double run）,中间为叉车通道。
双组货架的立柱片（upright frame）间用隔撑（row spacer）相连。
托盘式货架立柱高度及横梁长度可根据上图设计，横梁长度控制在4米以内，因为碗型效应使其挠度变化严重。
1.重型横梁式货架尺寸问题以及注意事项。
横梁长度取决于卡板的入叉方向尺寸，深度取决于卡板的深度。
2.平台（阁楼）设计注意事项
3.货架通道人行600 800手推车1500手唧车 2200 人行电升 2200 电动
电升2500 门架前移3000 三轮叉（平衡式）3500 三向叉1800
4.设计用料时注意事项：中型货架第一层离地1000 重型 1500 需要考虑加
大立柱用料。
爆炸螺丝什么时候要用：高度是深度5倍的时候必须要打。
量仓库时注意事项
1.仓库高度为净高
2.卡板尺寸重量
3.消防门窗位置大小
4.仓库位置1楼2楼进行区分等（看其承重力度，二楼居民用房承重为
100-150kg/m2，工厂用房承重为150-350kg/m2。
）
5.客户有无特殊要求。
