方牡敦包工程外拉线组装作业指导书出版稿717(DOC)
电线拉线作业指导书
表单编号BD-EN3C-SC0001 宁波博禄德电子有限公司版本/版次A/0适用工站芯线工站电线拉线作业指导书发行日期2006-10-21. 目的：为使芯线工站作业标准化，特制定此标准。
2. 制定部门：技术工程部3. 适用机台：PEPVC绝缘押出机4. 作业内容4.1 作业流程准备作业，装机头铜线上给线架前段引线引线过眼模后段引线押出调整收轴断线接头处理包装和流程卡填写修订记录核准审核制订版本/版次修订内容日期第1 页，共16 页表单编号BD-EN3C-SC0001 宁波博禄德电子有限公司版本/版次A/0适用工站芯线工站电线拉线作业指导书发行日期2006-10-2 4.2 作业准备4.2.1 开启电源控制开关，打开冷却水水槽开关. 4.2.2 将各段RKC温度控制开关的SP温度（设定温度）依材质的不同而输入设定温度值；具体数值按照（附表1：芯线绝缘材质主机各段温度设定参照表）印条机的各段温度设定参照（附表2：印条机绝缘材质各段温度设定表）4.2.3 备PE 料和生产排单所需用颜色之色母。
各材质主机，印条色母配比参照（附表3：各材质色母配比表）4.2.4 打开料桶盖，清除料桶内杂物，将配好的料倒入料桶里。
开启烘料电热和风机，温度设为80℃。
选用一个合适的钻石内模和钨刚内模。
参照（附表4：芯线模具选用参考表）4.2.5 用剪刀按照主机和印条机蜂巢板的大小剪100目的网纱各3片，并把两蜂巢板、内眼模和桃芯一起放在机头上预4.2.6 热。
4.2.7 待机身实际温度升至设定温度值后，启动主机放料。
观察塑料已完全胶化后停止主机，先垫三块网纱，再把主机蜂巢板放入，放入时要注意蜂巢板的正反面。
然后合上机夹，用水平尺确认机头水平后，再用大板手将机头夹螺母向上拧紧。
4.2.8 把导料桃芯按插鞘方向装入机头，拧紧桃芯固定螺母。
把预热后之内模装入，用铜棒轻轻敲紧；再装入外模，用板手将外模固定螺母拧紧后回松两圈。
4.2.9 印条机温度达到实际温度后，启动印条机放料。
杆塔组装作业指导书
作业指导书杆塔组立+++++++++++++++++++++++公司+++++++++++++++++++++++++++项目经理部编制：2010年09月26日执行：2010年10月30日审批页批准：年月日审核：年月日编写: 年月日1总则1。
1 为了在送电线路杆塔组立施工中，能认真执行国家规范，做到技术先进,经济合理,安全适用，确保实物质量及内业资料完备。
编制本作业指导书.1.2铁塔采用外拉线抱杆单件吊装组立铁塔的原理1。
2.1利用铁塔的结构特点，如铁塔一般是由角钢和螺栓连接而成的框架结构，由四根主角钢组成正方形断面或矩形断面.1.2.2首先用外拉线抱杆把铁塔底层一段组装起来，固定在基础上。
1.2.3将外拉线抱杆提升,使抱杆固定在已经组装好的一段铁塔主材上（一般应固定在脚钉腿上），再组装上一段铁塔。
1。
2。
4这样使用一副外拉线抱杆就能把一基铁塔各部件吊装组成,按照由底部至头部的顺序，将铁塔组立起来。
1.2.5此种施工方法，抱杆的长度只需满足吊装全铁塔最高一段的要求。
故组立本工程铁塔抱杆只需6～8米，使组装设备轻巧，安装简单迅速。
1.3。
进行施工时，除应遵守本作业指导书外,尚应遵守国家现行有关标准、规范的规定。
2适用范围2。
1本作业指导书适用于国华爱依斯风电场110千伏线路接入系统工程杆塔组立施工。
2.2指导及时完成内业资料及满足投产标要求.3作业任务：3。
1铁塔施工前必须先完成基础转序工作。
3.2核对铁塔档距，塔型，呼称高及基础尺寸。
3.3根据施工的总体安排组织塔料的大运,将塔料由材料站运至离塔位最近的地方，集中堆放或分散堆放。
3。
4 为便于组塔选料速度快,组塔前先进行分料，核对塔料编号及螺丝是否齐全，并将缺件情况及时反馈到材料部门。
3.5将分点完的塔料进行地面试组装。
3。
6进行现场布置，包括地锚坑的挖设，抱杆及拉线的连接，起吊系统的布置。
3。
7现场布置完毕后进行抱杆的起立。
3。
8进行塔件的吊装.3.0根据吊件的高度提出升抱杆.3.10塔身部吊装完毕后,要进行塔头部分的吊装，由于塔型不同，塔头部的吊装有所不同.3。

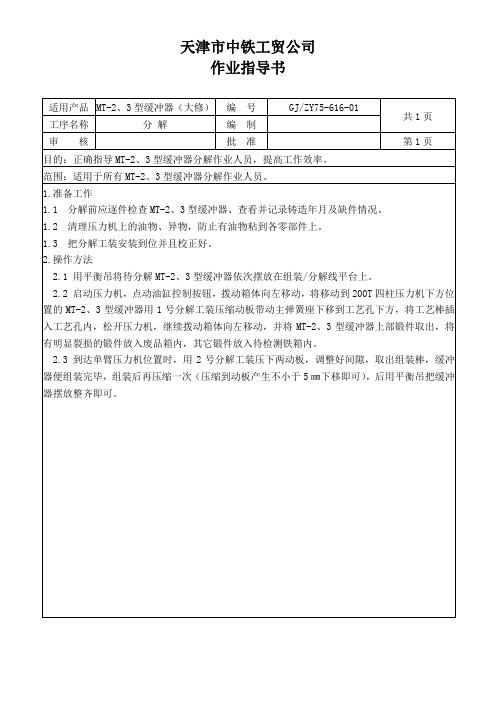

组装作业指导书
1.3把分解工装安装到位并且Байду номын сангаас正好。
2.操作方法
2.1 用平衡吊将待分解MT-2、3型缓冲器依次摆放在组装/分解线平台上。
2.2 启动压力机，点动油缸控制按钮，拨动箱体向左移动，将移动到200T四柱压力机下方位置的MT-2、3型缓冲器用1号分解工装压缩动板带动主弹簧座下移到工艺孔下方，将工艺棒插入工艺孔内，松开压力机，继续拨动箱体向左移动，并将MT-2、3型缓冲器上部锻件取出，将有明显裂损的锻件放入废品箱内，其它锻件放入待检测铁箱内。
审 核
批 准
第1页
目的：正确指导ST型缓冲器组装作业人员，以保证成品质量。
范围：适用于所有ST型缓冲器组装作业人员。
1.准备工作
1.1 组装前应逐件检查ST型缓冲器箱体、零部件是否符合图纸要求。
1.2 清理压力机上的油物、异物，防止有油物粘到各零部件上。
1.3 把组装工装安装到位并且校正好。
1.4 箱体内腔必须清理干净。
3.注意事项
3.1同一缓冲器的摩擦楔块材质必须相同，不得混装。
3.2 推力锥、摩擦楔块、限位垫圈组装前须进行喷砂处理，各摩擦面不得有油或污渍。
3.3内、外簧的旋向须相反，内、外簧两尖部须相对。
3.4组装后的缓冲器其箱体底部螺栓头部安装座内不得有异物。
1.5 应熟悉组装次序，组装次序为：
箱体→外簧→内簧→限位垫圈→摩擦楔块→推力锥→螺栓→螺母→焊固
2.操作方法
2.1严格按照组装次序把各零部件一一放好，吊到组装平台上。
2.2 缓冲器螺母组装前，推力锥上平面与箱体顶部距离不得小于80mm。
2.3启动压力机，把组装平台上半成品推到压力机平台上，在调试好的模具上压下，带上螺母，调整组装高度。
软导线安装作业指导书（二篇）
软导线安装作业指导书作业人员共：___人工作负责人（监护人）：___人吊车司机：___人安装工人：___人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。
（1）工作负责（监护）人职责：组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查安全措施是否符合现场实际条件。
工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。
工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。
（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场安全措施卡，互相关心施工安全（1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》（2）《电气装置安装工程母线装置施工及验收规范》GBJ149____90（3）《电气装置安装工程质量检验及评定规程》DL/T5161.422开工前工作负责人应组织全班人员学习施工措施，检查接地线遮拦，标牌是否设置正确，清楚，并向工作班成员指明工作范围及周围带电设备。
工作班成员进入工作现场应戴安全帽，按规定着装。
服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备。
（1）配电装置构、梁、柱施工全部结束，同时基础构架达到允许安装的强度，符合设计要求。
（2）构架用的混凝土电杆、螺旋钢管等质量符合要求。
钢结构的镀锌层无黄锈、锌瘤、毛刺、漏锌。
上部道板、栏杆、平台应齐全、紧固且便于施工。
（3）构架行、列轴线坐标符合设计要求，钢梁母线悬挂点标高符合设计要求。
（4）场地基本平整，无积水。
（5）引下线及设备连线施工前，其电气设备应安装完毕。
检查的内容包括：导线规格是否符合设计要求和国家标准GB1179的有关规定；导线应无扭结、松股、断股、其他明显的损伤或严重腐蚀等缺陷；导电部分的断面损伤不大于___%，单股导线的损伤不大于___%，钢芯无损伤；扩径导线不得有明显的凹陷和变形。
检查内容包括下列内容：型号、规格是否符合设计要求；表面应光滑，无裂纹、伤痕、锈蚀、砂眼、滑扣等缺陷，锌层无剥落；线夹与导线接触面应光滑平整、悬垂线夹的转动部分应灵活；用精度为0.02mm游标卡尺测量耐张线夹受压部分的内外直径，用钢尺测量各部长度，其尺寸、公差应符合国家标准GB2314____2345的规定；5kV用的金具表面必须光洁、无毛刺和凹凸不平之处。
线路工程放线及施工作业准备作业指导书
GG—WW Ⅱ回500kV线路工程放线及施工作业准备作业指导书X X电力送变电建设公司G G—W WⅡ回500k V线路工程第X标段项目部二O X X年X X月放线及施工作业准备作业指书批准：审核：编制：前言前言本作业指导书仅用于广万Ⅱ回500KV线路工程标段的放线工程及施工准备施工。
指导书中有关质量、安全及技术要求是根据设计图纸及《110-500KV架空电力线路施工及验收规范》和《电力建设安全工作规程》。
在使用指导书之前施工队必须全面校核，发现问题及时上报项目处。
作业指导书收资截止时间为二○○八年二月，如出现设计更改时，请以设计修改通知单为准。
施工中发放的各种通知施工队按通知要求执行，通知与指收书有出入的请以通知为准。
编者二○年月第一篇工程概况一、架线概述1、本工程起于四川GG代市镇GG黄岩500kV变电站，止于重庆WW 500kV变电站，全线单回路架设，全长150.3km，施工第1标从黄岩变构架~N1001~N2001，全长34.567km，共用铁塔87基（不含N1073两基换位旁塔），其中，耐张转角21基（含N1073换位塔），共计22个耐张段，线路从GG变（送电侧，后，小号）至WW 变（受电侧，前，大号）编号，设计最大风速30m/s，设计最大覆冰为：5mm、10mm、20mm。
2、本工程导地线及防振锺安装使用情况分界塔位10mm冰区包括N1054及N1069塔，20mm冰区凶包括N1056，N1063塔，（2）防振锺安装距离起始点，悬垂线夹——线夹船体中心，耐张线夹——线夹连接螺栓孔中心，防振锺——防振锺夹板中心。
（3）20mm重冰区不安装防振锺，导地线采用护线条保护。
3、污区划分及绝缘子配合本施工段除重冰区外为II 级污区外，其它均III 级污区，悬垂串及耐张绝缘子串片数以绝缘子金具串组装图为准，具体数量见附表1（注意N1024两边相导线串型改为SHX2，N1059导线串型改为ZSX1，N1073直跳面耐张串为N7，4串，绕跳N8，2串）。
装配作业指导书(全)
整机装配作业指导书文件编号页码第一共十八页机型SZ-203 工序号 1焊制冷插座连接作业时间版本号REV: A受控号作业项目线一：作业内容：附图：1、取一五芯连接排线和五芯插座。
2、将五芯连接排线分别焊于五芯插座相对应的位置，具体焊法见附图。
二：工艺要求：1，线位置不能焊错、焊锡不能假焊虚焊，焊点要饱满。
整机装配作业指导书机型SZ-203工序号2文件编号页码第二共十八页作业项目装配制冷头作业时间版本号REV: A受控号一：作业内容：附图：1、取一制冷钢头检查有无划伤,划痕，瑕疵等其它不良,将不良品挑出。
再将OK钢头套上橡胶圈后，把探头连接件装入制冷钢头内压紧，连接件螺丝孔要对齐钢头螺丝孔。
2、取一制冷片在其正反两面均匀地涂上薄薄一层散热膏，然后将制冷片有字面朝上平整地放入加工好的制冷钢头内压平，放入制冷片时要注意方向（连接件槽口对准自己，制冷片线在槽口在左边与其成90度方向）。
3、检查本工位作业内容、良好则投入下一工位。
二：工艺要求：整机装配作业指导书机型SZ-203工序号3文件编号页码第三共十八页作业项目装配制冷头作业时间版本号REV: A受控号一：作业内容：附图：1、取一上工位加工好的制冷头检查有无装错，取制冷散热片把表面的污物抹干，并在其表面均匀地涂上薄薄一层散热膏，然后将制冷片线穿过散热片圆孔平整地装入钢头内压紧，装入时散热片槽口要与连接件槽口对齐，散热片上的螺丝孔与连接件上的螺丝孔对齐。
2、用四颗PBΦ2.0mm×6mm的螺丝将其固定。
槽口对齐二：工艺要求：1、散热片方向不能装错。
2、螺丝要打紧到位。
、不能滑牙。
整机装配作业指导书机型SZ-203工序号4文件编号页码第四共十八页作业项目装配制冷头作业时间版本号REV: A受控号一：作业内容：附图：1、取一上工位加工好的制冷头检查有无装错，然后将风扇固定板有弧形边朝右置于散热片上，有螺丝沉孔面朝上。
注：放置时散热片槽口对着自己。
线路安装作业指导书
线路安装作业指导书附件：（农网）塔城市2017年“井井通电”农网改造升级工程塔城精益电力建设公司年月日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日线路复测作业指导书一、变台复测1.1 对照设计图纸对变台杆位中心桩进行复测，台区安装位置应避开易燃、易爆、污秽严重、地势低洼及易受车辆碰撞场所。
1.2 根据现场复测情况，对施工人员进行安全、技术交底。
二、线路复测2.1 对照设计图纸对杆位中心桩和线路路径、交叉跨越以及危险断面进行复测，10kV及以下架空线路直线杆顺线路方向位移不应超过设计档距的3%，直线杆横线路方向位移不应超过50mm。
2.2 转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。
2.3 复测导线对交叉跨越物、临近建、构筑物、山区边坡等距离是否符合规程要求；对新增加的跨越物、临近的建、构筑物、应及时通知设计单位校核。
2.4 线路转角桩、分支杆中心桩应有可靠的保护措施，防止丢失和移动。
I、在复测分坑过程中，若发现降基不足、地质状况、基础型式与设计不符应立即通知设计单位或监理工程师。
杆塔作业指导书一电杆分坑1.1 变台电杆分坑1.1.1 依据设计数据复核变台位中心桩，确定顺线路方向的前后方向桩（辅助桩）。
1.1.2 柱上变压器台变压器正装时根开为2.5m，变压器侧装时根开为2.2m，根开的中心偏差不应超过±30mm。
1.1.3 在杆位中心按设计要求划出坑口。
1.2 线路电杆分坑1.2.1 单杆分坑时，在杆位中心桩设测点，安置经纬仪。
前视或后视相邻杆塔位中心桩，在需排杆位置的方向，定两个辅助桩，两桩相距2至3m，供底盘找正用。
1.2.2 在杆位中心按设计要求划出坑口。
1.3 杆坑开挖1.3.1 杆塔开挖前应查看基坑附近是否埋有电缆、光缆及管道等地下设施，如有应取得有关管理部门的同意，制定安全措施并设专人监护，地下设施范围严禁用冲击工具或机械开凿。
高墩作业指导书
目录1、目的 (1)2、编制依据 (1)3、适用范围 (1)4、施工方案及模板 (1)4.1墩身总体施工方案 (1)4.2模板设计 (2)5 施工方法及要点 (2)5.1测量放样 (2)5.2钢筋绑扎 (3)5.3脚手架搭设 (5)5.4预埋件和综合接地 (6)5.5模板安装 (8)5.5.1模板质量控制 (8)5.5.2模板安装 (8)5.6浇筑混凝土 (9)5.7 模板拆除 (10)5.8混凝土养护 (10)6 质量保证措施 (11)6.1钢筋工程质量保证措施 (11)6.2混凝土施工质量保证措施 (11)6.3冬季施工措施 (12)6.3.1准备工作 (12)7 安全生产措施 (14)8 环境保护措施 (15)空心高墩施工作业指导书1、目的明确空心高墩施工作业方法，操作要点和相应的工艺标准，指导、规范高墩施工。
2、编制依据（1）大西铁路客运专线有限责任公司下发的大西铁工管〔2010〕33号《大西铁路客运专线工程建设关于加强样板工程管理的通知》；（2）晋陕黄河特大桥32m简支梁部分（施工图）、48m简支箱梁及连续梁部分基础设计图、主桥基础设计图、桥墩设计图；（3）《客运专线铁路桥涵工程施工技术指南（TZ213-2005）》；（4）《客运专线高性能混凝土暂行技术条件》；（5）《铁路客运专线桥涵工程质量检查与控制》；（6）《客运专线铁路桥涵工程施工质量验收暂行标准》；（7）《大同至西安客运专线桥墩墩身检查及其它相关设备参考图》（大西运西施桥参07）；（8）、根据ISO9001--2008质量标准、ISO14001环境管理和OHSAS18001职业健康安全标准建立的中铁四局质量、环境和职业健康管理体系；（9）大西铁路客运专线工程11标段实施性施工组织设计。
3、适用范围适用于晋陕黄河特大桥5～77#空心高墩台施工。
4、施工方案及模板4.1墩身总体施工方案本桥梁工程的所有主桥和连续梁墩身施工采用塔吊，32m简支梁和48m节段箱梁采用履带吊施工。
送电线路工程附件安装作业指导书
送电线路工程附件安装作业指导书紧完线后应及时安装直线线夹、间隔棒及防震锤，避免导线在滑车中振动和在档距中相互鞭击而损伤导线，安装附件时对导线作全面检查，将导线表面的问题一次处理完毕。
安装附件用的双钩必须缠裹铝包带,导线上包裹橡胶套,保证导线不被损伤。
1、直线塔附件安装：1）提线前应在横担挂点中心垂直下方的导线上划印，特别是上坡的耐张段，将全段直线塔划完印后方可提线。
2)直线塔必须使用两套提线器从前后将导线提起，两套吊具要留有足够的宽度，以防止起吊时挤伤均压环和便于安装预绞丝。
3)滑车或起吊工具时，绳索应离开导线和绝缘子串防止工器具撞击绝缘子或导线。
4)复合绝缘子串，上下应用梯子，严禁踩踏复合绝缘子串上下。
2、间隔棒和防震锤的安装：1）间隔棒子档距以中线为准，首尾两档以铁塔中心算起，安装距离丈量宜在空中，具体做法。
安装中线间隔棒的人员先出线，带上测绳一端，安装边线间隔棒的人员在铁塔中心，拿测绳另一端，测得第一间隔棒距离安装间隔棒，安装第二各间隔棒中线应有前后两个人。
2）安装间隔棒行走过程中，应将测绳收紧防止挂上下方带电线路。
3）间隔棒距接续管、补修管距离应大于0.5米以上。
4）在安装过程中应拆除导线的压接管保护套。
处理导线缺陷安装补修预绞丝或补修管。
并作好记录。
5）拆除导线上的各种标志物、保护物及其它异物。
七、施工安全注意事项：1、搭设和拆除跨越架，应设安全监护人。
2、搭设跨越重要设施的越线架应事先与被跨越设施的单位取得联系，必要时请派人员协助工作。
3、越线架的中心应在线路中心线上，宽度应超出新建线路两边各2米。
且架顶两侧应装设外伸羊角。
4、越线架与公路电力线及通讯线最小安全距离应符合下表要求。
5、越线架的竖杆应垂直，埋深不得小于0.8米杆坑底层应夯，越线架的横杆与竖杆成直角搭设。
垂直杆距不超过2米。
6、越线架两端及每隔6～7根竖杆应设剪力撑、支杆或拉线。
剪力撑、支杆与地面夹角不得大于60°。
铁塔外拉线组立施工作业指导书SD-08
铁塔外拉线组⽴施⼯作业指导书SD-08外拉线悬浮抱杆分解组⽴铁塔作业指导书编码：SD-08⼆○○九年⼋⽉***************⼯程项⽬部批准：⽇期：公司技术审核：⽇期：公司安监审核：⽇期：项⽬部审核：⽇期：编写：⽇期：⽬录1. ⼯程概况及适⽤范围 (1)1.1 ⼯程简述 (1)1.2 铁塔配置 (1)2. 编写依据 (3)3. 作业流程 (4)4. 作业准备 (5)4.1 ⼈员配备 (5)4.2 ⼯器具及仪器仪表配置 (6)5．作业⽅法 (7)5.1 施⼯准备 (7)5.2 外拉线悬浮抱杆分解组⽴技术措施 (9)6．安健环控制措施 (12)6.1 铁塔组⽴安全保证措施 (12)6.2 ⽂明施⼯ (16)6.3 ⼯程防⽕ (16)6.4 危险点辨识 (16)6.5 紧急救援计划 (18)7. 质量控制措施及检验标准 (19)7.1 质量保证措施 (19)7.2 铁塔组⽴的质量要求 (20)7.3 铁塔组⽴的质量检查⽅法 (20)1.⼯程概况及适⽤范围1.1⼯程简述包括：⼯程的总体情况，铁塔设计型号，⼯程量，地形等⼴东电⽹公司110kV ~500kV 电⽹⼯程作业指导书21.2铁塔配置如下表⽰例：铁塔配置表表1-13. 作业流程作业（⼯序）流程图5．作业⽅法5.1 施⼯准备5.1.1技术准备1、铁塔组⽴施⼯前，必须对全体施⼯⼈员进⾏技术交底。
2、施⼯⼈员熟悉铁塔组装施⼯图纸，并对所负责铁塔组⽴的桩位的地形、地貌、适宜采⽤哪种组⽴⽅法，应做到⼼中有数。
3、做好⽴塔试点⼯作。
每个⽴塔组对每种塔型的⾸基都要进⾏试点。
⽴塔试点需项⽬部技术、安全、质量负责⼈和施⼯队长、技术员、质安员及⼯程监理⼈员参加。
试点的⽬的是为了检验技术交底的内容是否可⾏，总结经验，为全⾯开展组⽴作好准备。
5.1.2机具准备1、⽴塔施⼯所使⽤的⼯具应经项⽬部安监部和⼯程部进⾏检验，并标识。
检验合格者⽅可在本⼯程施⼯中使⽤。
使⽤前必须进⾏外观检查，并进⾏标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500kV方牡敦包输电线路新建工程第Ⅰ标段 紧凑型铁塔外拉线组装作业指导书 第 1 页 共 16 页 1.工程概况 1.1 500千伏方牡敦包送电线路工程为紧凑型线路设计，由我公司负责施工的第Ⅰ标段线路长度138.231km，共有铁塔291基。线路沿线通过的地区93.8%为山地和高山，森林密布，全线大部分铁塔施工作业面狭小，施工难度较大。 1.2主要塔型有： 直线塔：DCZ1、DCZ2、DCZ3、DCZ4、DCZ5五种。 耐张塔：DCJ1、DCJ2、DCJ3、DCJ4、DJ五种。 紧凑型线路直线塔具有如下特点：1.平口至横担高度及曲臂开档尺寸均很大。2.横担重量较大。3.铁塔柔性较大。 根据施工现场的实际情况和铁塔的结构特点，由于紧凑型直线铁塔平口至横担高度较高、横担较重、以及平口部位截面尺寸及设计规定等限制条件，本工程铁塔组立采用外拉线内悬浮抱杆分解组立的方法进行施工。对于受地形限制无法采取外拉线内悬浮抱杆分解组立的方法施工的个别塔位由项目部另行编制组装方法。紧凑型线路耐张塔较常规干字型耐张塔仅增加了顺线路方向的跳线横担，组装方法与常规方法类同。 1.3抱杆使用表 经分析计算，我公司现有抱杆在本工程中按下表使用： 表1 抱杆型号 主材规格 最大吊重 kg 吊装塔型 备注 600×600×25m 70×5 1400 DCZ1、耐张塔 二分公司库存 600×600×25m 70×6 1600 DCZ1-3、耐张塔 一分公司库存 600×600×25m 75×6 2000 DCZ1-3、耐张塔 三分公司库存 600×600×25m 75×7 2000 DCZ1-5、耐张塔 新购置 塔型数量统计表 表2 塔型 一项目部 二项目部 三项目部 总计 DCZ1 32 5 22 59 DCZ2 36 9 31 76 DCZ3 38 14 22 74 DCZ4 10 9 9 28 DCZ5 8 13 7 28 DCJ1 3 1 3 7 DCJ2 6 3 2 11 DCJ3 2 3 5 DCJ4 1 1 2 DJ 1 1 总计 137 58 96 291 500kV方牡敦包输电线路新建工程第Ⅰ标段 紧凑型铁塔外拉线组装作业指导书 第 2 页 共 16 页 2施工规定 2.1线路规定方向如下图1：
2.2铁塔螺栓的穿入方向应符合下列规定： 2.2.1对立体结构： a．水平方向由内向外； b．垂直方向由下向上。 2.2.2对平面结构： a．顺线路方向，由小号侧穿入； b．横线路方向，两侧由内向外，中间由左向右（面向大号侧）； c．垂直方向，由下向上。 2.3脚钉布置： 2.3.1.直线塔： 按设计图纸所示：平口以下塔身及接腿布置在D腿，平口以上塔头按设计图纸布置在A、D腿。 2.3.2. 转角塔及终端塔： 下导线横担以下设置在转角外侧的主材上, 上下导线横担之间设置在转角内侧的主材上,上导线横担至塔顶设置在转角外侧的主材上。 注：a.右转时，脚钉由下向上所在主材的位置为：A→D→A。 b.左转时，脚钉由下向上所在主材的位置为：D→A→D。 c.脚钉的具体布置参见DCJ4转角塔施工图。 2.4塔腿第一个横隔面上的接头以下（包括接头）的连接螺栓要求采用防盗螺栓，其余采用防松螺栓，防松螺栓应配有防松螺母；挂线角钢处的连接螺栓一律采用双帽螺栓；接地孔的连接螺栓采用普通螺栓。 2.5脚钉采用弯钩型式，弯钩角度为45°。 2.6转角塔0°0＇时加工及安装按照左转塔考虑。 2.7直线塔可以作为锚塔使用，锚线对地夹角不大于20°，直线塔安装导线时使用“V”紧线器起吊，所利用的安装孔必须同时前后对称使用。
A D B
C 方正变电所 （小号侧） 林海变电所
（大号侧）
图1 500kV方牡敦包输电线路新建工程第Ⅰ标段 紧凑型铁塔外拉线组装作业指导书
第 3 页 共 16 页 2.8铁塔在地面分解组装时，尽可能地能在地面拧紧的螺栓都要紧固后再吊装。 2.9在组装过程中按设计图纸要求正确使用螺栓级别和规格，特别是使用防盗螺栓时认真核对图纸，不得用错螺栓。 2.10螺母拧紧后螺杆露出长度对单螺母不应小于两个螺距，对双螺母可与螺杆相平。个别螺栓无扣长度大于或等于通过厚度者,应在丝扣端加垫圈，最多不超过2个。 2.11在主材连接处脚钉用做螺栓时,丝扣长与同等条件的螺栓丝扣相同。 2.12铁塔地面组装时，如发现变形，尺寸差异的角钢应经处理后再组装。当发现缺主要受力构件如主材、大斜材时应停止组装。铁塔组立后，各相邻节点间主材弯曲不得超过1/800。 2.13熟悉并核对图纸中对螺栓有双帽要求的部位和数量，严格按图施工。 3．施工工艺流程图
图2 4准备工作 4.1材料准备： 铁塔材料应按设计或其它规定要求进货验收，并应对厂家加工塔材的材质及加工质量进行检验，对运到现场的塔材的规格数量应认真核实、清点，运到现场后应分段摆放整齐。 组立铁塔的螺栓、垫圈、脚钉应齐全。不同等级的螺栓按规格、数量分类清点摆放，防止误用。 4.2施工前铁塔基础检验： 4.2.1铁塔基础必须经中间检查验收合格； 4.2.2基础混凝土的强度应达到设计强度的70以上 4.2.3施工前施工队技术员应认真检查基础各部情况，实测塔脚高差，控制塔倾斜。
工器具检验及准备塔材运输竖立抱杆吊装塔材组立底段
完成吊装拆卸抱杆缺陷处理及螺栓紧固自 检保护帽浇筑及接地安装中间验收合格不合格
对料地面组装
竖立抱杆外拉线吊装系 统
外拉线吊装系 统500kV方牡敦包输电线路新建工程第Ⅰ标段 紧凑型铁塔外拉线组装作业指导书
第 4 页 共 16 页 4.2.4基面，防沉层及周围应平整。 4.3工器具准备： 4.3.1抱杆的选用： 外拉线抱杆采用600×600×25m铝合金抱杆，最大吊重按表1规定。吊装过程中，控制绳受力不得过大，要求控制绳对地最大夹角不大于30º。 a. 外拉线抱杆头部布置（起吊系统的布置）：如图3
b.抱杆的连接要求： 抱杆组装连接后，整体弯曲不得超过其长度的1/600，连接处的螺栓必须全部紧固到位。抱杆弯曲严重、磕瘪变形、表面腐蚀、裂纹或脱焊、抱杆帽表面有裂纹、螺纹变形或螺栓缺少的严禁使用。 4.4各型直线塔塔头吊装重量如下表（表3）
吊装简图 吊重（kg） DZC1型塔 1263.35 1289.72 1266.85 DZC2型塔 1585.734 1386.771 1396.58 DZC3型塔 1654.09 1490.31 1789.7 DZC4型塔 1719.87 1676.08 1902.75 DZC5型塔 1920.11 2024.49 2018.25
至牵引设备 7
5 3 1
7 至牵引设备
2 3 4
6 3
1. 铝合金抱杆 2. φ15外拉线钢丝绳 3. 50kN单轮起重滑车 4. φ17.5×1.0m钢丝绳套双股使用 5. φ100×0.3m硬杂圆木 6. φ15主牵引钢丝绳 7. φ21.5×6m+3m承托拉线钢丝绳套
图3 500kV方牡敦包输电线路新建工程第Ⅰ标段 紧凑型铁塔外拉线组装作业指导书
第 5 页 共 16 页 4.5吊装时最大受力 经分析计算，抱杆采用600mm×600mm×25m（主材75×7）的铝合金抱杆，抱杆正直布置，按偏心受力校核，在起吊重量不大于2000kg时，抱杆的受力满足要求。在吊重2000kg时，各工器具受力及选择见下表： 2000主要工器具选择表 1+2组合 表4
工具名称 计算受力 kN 综合安全系数 计算破断力kN 选用规格 允许破断力kN
控制绳 5.19 4.8 24.90 φ11 52.1 牵引绳 13.56 5.4 73.25 φ15 97.99 外拉线 7.33 6.5 48.23 φ15 97.99 承托绳 21.74 6.5 141.33 φ21.5 199.67 起吊滑车 38.66 50kN 地滑车 19.18 50 kN 4.6各种地锚的选用： 本工程的拉线地锚、主牵引地锚均采用0.4m×1.2m的钢板地锚，主牵引地锚埋深不小于2.0m，拉线地锚埋深不小于1.8m。根据土质情况，调整地锚的埋深。如地锚坑出水须采取加固措施。 地锚的布置与选用：如图4。
L—铁塔中心桩与外拉线地锚间距离（ ≥塔全高+5m） 图4 地锚选用表 表5
地锚名称 设计受力(kN) 地锚规格 埋 深 (m) 地锚套规格 外拉线地锚 40 0.4m×1.2m 1.8 Φ15×2.8m×2股 主牵引绞磨地锚 50 0.4m×1.2m 2.0 Φ15×2.8m×2股 控制绳地锚 10 2∠63×5×1.3m 1.0 可用20kN地钻地锚 说明: a.地锚和地锚套的规格是按各种铁塔组立当中受力最大时的工况考虑列出的。 b.地锚的埋深是按亚粘土土质考虑计算的,遇到其他土质时埋深应进行调整。
—外拉线地锚 —主牵引绞磨地锚 —控制绳角钢（或地钻）地锚
45
L 铁塔基
