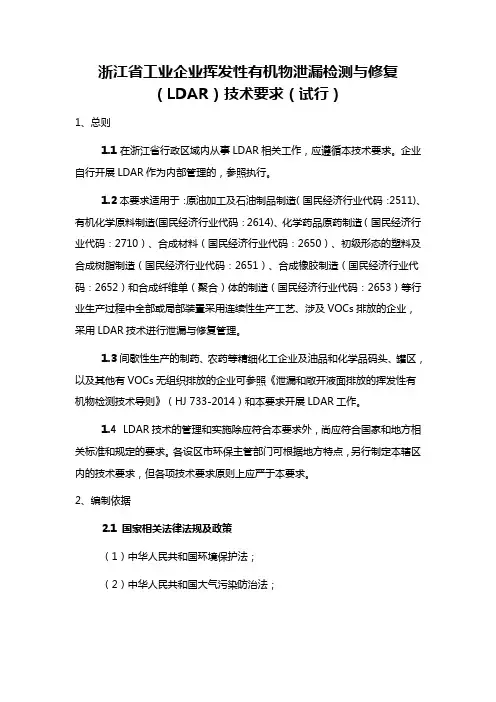

浙江省工业企业挥发性有机物泄漏检测与修复(LDAR)技术要求(试行)
浙江省工业企业挥发性有机物泄漏检测与修复（LDAR）技术要求（试行）1、总则1.1 在浙江省行政区域内从事LDAR相关工作，应遵循本技术要求。
企业自行开展LDAR作为内部管理的，参照执行。
1.2本要求适用于：原油加工及石油制品制造（国民经济行业代码：2511)、有机化学原料制造(国民经济行业代码：2614)、化学药品原药制造（国民经济行业代码：2710）、合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）和合成纤维单（聚合）体的制造（国民经济行业代码：2653）等行业生产过程中全部或局部装置采用连续性生产工艺、涉及VOCs排放的企业，采用LDAR技术进行泄漏与修复管理。
1.3间歇性生产的制药、农药等精细化工企业及油品和化学品码头、罐区，以及其他有VOCs无组织排放的企业可参照《泄漏和敞开液面排放的挥发性有机物检测技术导则》（HJ 733-2014）和本要求开展LDAR工作。
1.4 LDAR技术的管理和实施除应符合本要求外，尚应符合国家和地方相关标准和规定的要求。
各设区市环保主管部门可根据地方特点，另行制定本辖区内的技术要求，但各项技术要求原则上应严于本要求。
2、编制依据2.1 国家相关法律法规及政策（1）中华人民共和国环境保护法；（2）中华人民共和国大气污染防治法；（3）《关于推进大气污染联防联控工作改善区域空气质量指导意见的通知》（国办发﹝2010﹞33号）；（4）《大气污染防治行动计划》（国发〔2013〕37号）；（5）《大气污染防治行动计划实施情况考核办法（试行）》（国办发〔2014〕21号）；（6）《重点区域大气污染防治“十二五”规划》（环发〔2012〕130号）；（7）《挥发性有机物（VOCs）污染防治技术政策》(环保部公告2013年第31号)；（8）石化行业挥发性有机物综合整治方案(环发〔2014〕177号)。
化工常用容器泄漏治理技术
常见化学品容器泄漏处理技术在现代石油化工厂，高塔林立，储罐成群，还有各种各样的釜、桶、槽等容器，数量众多，不可或缺。
压力容器的工作条件（如高压、高温、腐蚀介质等）比较恶劣，极易发生腐蚀、磨损、变形、疲劳等缺陷，如果无法及时发现并消除这些缺陷，便可能发生泄漏。
本节主要介绍油箱、液化石油气球罐、槽车、气瓶、锅炉、热交换器等容器的泄漏处理。
一、油箱油箱是储存石油的重要设备，有威武矗立的圆柱形油箱、汽车拉油用的车载罐、油桶等。
随着石油工业的发展，石油储罐越来越大，我国目前最大的油箱达到10×104m3。
油田使用的油箱主要有固定拱顶罐和浮顶油箱两种。
国内油田七、八十年代建成投产的油箱，大部分是拱顶罐。
由于附件问题（如呼吸阀冬天易冻，多数被拿掉阀瓣，变成通气管）而造成敞口，石油中大量的伴生气挥发进入大气。
另外，拱顶油箱在运行过程中不可避免地存在着“大小”呼吸损耗。
浮顶油箱消除了油面以上的气体空间，也就没有了呼吸损耗，大大减少了气体泄漏。
浮顶罐可以控制储存汽油时的挥发90%。
因此，应尽量使用浮顶油箱。
1．油箱油气挥发的防止措施对于固定拱顶罐，可应用油箱抽气装置回收油箱挥发气体，或采用氮气密封，以减少油箱气泄漏损失，实现油气密闭集输处理。
（1）油箱抽气装置胜利油田设计院研制的“油箱抽气装置”，由皮囊缓冲系统、压缩机、分离器等组成。
它通过玻璃钢管线与油箱连接，挥发气体沿管道进入分离器，分离出气体中的轻质油，再由压缩机加压外输。
橡胶皮囊以及变频控制系统，可有效地控制气压的波动变化，使密闭油箱始终处于微正压状态（0.05MPa），从而保证油箱安全运行。
（2）氮气密封将氮气充填在固定顶油箱的油气空间，此时，由于氮的密度低于石油和天然气的密度，它漂浮在石油和天然气上，从而形成氮气密封，阻止油气泄漏，可以减少油品蒸发损耗98%左右，并且能够防止油箱内气体爆炸，而对储存油品的性质没有任何影响。
氮气密封用的氮气通过管道输入固定顶油箱的油气空间，氮气压力应根据油箱的耐压程度而定，尽量降低压力，压力一般为355～1750Pa。
VOCs泄露检测与修复(LDAR)应用解决
VOCs泄露检测与修复（LDAR）应用解决LDAR的定义：全称泄漏检测与修复（Leak Detection And Repair），是采用专门的气体检测仪器进行检测，确认“微泄漏”的设备；而后通过修复降低无组织排放的一项工作。
LDAR的内涵：LDAR本质是一种对企业VOCs“微泄漏”进行管理和控制的方法。
企业VOC废气排放的四种类型：（1）通过排气筒的有组织废气排放；（2）企业检维修、开停车等过程产生的非正常废气排放；（3）物料储运过程；生产过程的投加料、反应过程，以及物料转移、过滤、离心、干燥、精馏、吸收、萃取等单元操作过程中“可以看见”的“非密闭式工艺过程”中的无组织排放，我们定义为“宏观无组织排放”；（4）通过设备和工艺管道动、静密封点泄漏产生的“不可见”无组织排放，我们定义为“微观无组织排放”或者“微泄漏”。
对于大型石化企业（一般采用密闭式一体化生产过程，前三种废气都可以得到很好控制），以及其他一些前三种VOC废气排放已得到较好控制的企业而言，“微观无组织排放”（“微泄漏”）控制逐渐成为下一阶段VOC减排工作的重心，其重要的控制和操作手段正是LDAR。
LDAR检测意思：据美国EPA调查，设备“微泄漏”造成的VOCs排放量远远超过容器储存、污水站、转移操作、通风过程等，而“微泄漏”产生环节则主要来源于阀门和管道连接，占“微泄漏”排放总量的90%以上。
一旦实施LDAR工作，提高生产装置的密封度，阀门和配件等连接处“微泄漏”VOCs的排放水平可减少60%-80%。
美国EPA对实施LDAR的企业进行评估，石油精炼企业实施LDAR工作后，设备泄漏量减少了63%；石化企业VOC排放量可降低56%。
LDAR为企业带来什么效益？经济效益：（1）通过LDAR工作，企业可以修复泄漏组件，进行有针对性的设备维护，从而提高设备使用寿命；（2）减少原料和产品的无组织排放，提高原料利用率和产品回收率；（3）无组织废气排放的减少，使得企业减少了VOCs排污费的缴纳。
泄漏检测与修复(LDAR)建档方法研究及应用进展
第３４卷㊀第４期２０２１年４月环㊀境㊀科㊀学㊀研㊀究ＲｅｓｅａｒｃｈｏｆＥｎｖｉｒｏｎｍｅｎｔａｌＳｃｉｅｎｃｅｓＶｏｌ.３４ꎬＮｏ.４Ａｐｒ.ꎬ２０２１收稿日期:２０２０￣０５￣２８㊀㊀㊀修订日期:２０２０￣１２￣０７作者简介:张钢锋(１９８３￣)ꎬ男ꎬ陕西富平人ꎬ高级工程师ꎬ博士ꎬ主要从事大气污染控制政策及技术研究ꎬｇｆ.ｚｈ＠ｆｏｘｍａｉｌ.ｃｏｍ.∗责任作者ꎬ修光利(１９７２￣)ꎬ男ꎬ山东海阳人ꎬ教授ꎬ博士ꎬ主要从事大气环境科学研究ꎬｘｉｕｇｌ＠ｅｃｕｓｔ.ｅｄｕ.ｃｎ基金项目:大气重污染成因与治理攻关项目(Ｎｏ.ＤＱＧＧ０２０４)ꎻ上海市科委科研计划项目(Ｎｏ.１９ＤＺ１２０５０００)ＳｕｐｐｏｒｔｅｄｂｙＮａｔｉｏｎａｌＲｅｓｅａｒｃｈＰｒｏｇｒａｍｆｏｒＫｅｙＩｓｓｕｅｓｉｎＡｉｒＰｏｌｌｕｔｉｏｎＣｏｎｔｒｏｌꎬＣｈｉｎａ(Ｎｏ.ＤＱＧＧ０２０４)ꎻＳｈａｎｇｈａｉＣｏｍｍｉｔｔｅｅｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬＣｈｉｎａ(Ｎｏ.１９ＤＺ１２０５０００)泄漏检测与修复(ＬＤＡＲ)建档方法研究及应用进展张钢锋１ꎬ２ꎬ３ꎬ费㊀波２ꎬ修光利１ꎬ３∗１.华东理工大学ꎬ国家环境保护化工过程环境风险评价与控制重点实验室ꎬ上海㊀２００２３７２.上海市环境科学研究院ꎬ上海㊀２００２３３３.华东理工大学ꎬ上海市环境保护化学污染物环境标准与风险管理重点实验室ꎬ上海㊀２００２３７摘要:泄漏检测与修复(ＬＤＡＲ)是石化和化工行业挥发性有机物(ＶＯＣｓ)无组织排放管控的重要抓手.项目建档作为ＬＤＡＲ实施的第一步同时也是最关键的一步ꎬ其科学性㊁完整性和准确性决定着ＬＤＡＲ的整体实施质量.通过对ＬＤＡＲ建档方法及应用情况的调研ꎬ归纳总结了不同建档方法的优缺点ꎬ并采用问卷方式对国内建档方法应用现状进行了调查分析ꎬ展望了建档技术的未来发展趋势.结果表明:①当前国内外在用的建档方法主要包括传统挂牌法㊁ＰＩＤ图标识法㊁拍照标识法㊁ＧＰＳ定位法㊁条形码∕二维码挂牌法㊁无线射频挂牌法等.②美国㊁欧盟目前仍以传统挂牌法为主ꎬ加拿大除传统挂牌法外ꎬ拍照标识法的应用也较为广泛.③我国应用最多的为拍照标识法ꎬ其次为传统挂牌法ꎬ调查对象中采用过这两种方法的ＬＤＡＲ服务商占比分别为９０ ０％和５０ ０％ꎬ此外ＰＩＤ图标识法㊁条形码∕二维码㊁其他方法的应用占比分别为３０ ０％㊁１７ ５％和５ ０％ꎬ整体上我国建档方法比美欧国家更加多样化.④我国现代科技的迅猛发展为ＬＤＡＲ建档技术的创新与变革提供了契机ꎬ未来建档技术将向更智能㊁更便捷㊁更高效的方向发展.研究显示ꎬ国内尚未形成统一的ＬＤＡＲ建档技术标准体系ꎬ建议今后应尽快加强相关标准建设ꎬ保障ＬＤＡＲ的实施质量与效果.关键词:挥发性有机物(ＶＯＣｓ)ꎻ无组织排放ꎻ泄漏检测与修复(ＬＤＡＲ)ꎻ建档方法中图分类号:Ｘ５１１㊀㊀㊀㊀㊀文章编号:１００１￣６９２９(２０２１)０４￣０８８２￣０８文献标志码:ＡＤＯＩ:１０ １３１９８∕ｊ ｉｓｓｎ １００１￣６９２９ ２０２０ １２ １３ＰｒｏｇｒｅｓｓｉｎＲｅｓｅａｒｃｈａｎｄＡｐｐｌｉｃａｔｉｏｎｏｆＣｏｍｐｏｎｅｎｔｓＦｉｌｉｎｇＴｅｃｈｎｏｌｏｇｙｆｏｒＬｅａｋＤｅｔｅｃｔｉｏｎａｎｄＲｅｐａｉｒ(ＬＤＡＲ)ＺＨＡＮＧＧａｎｇｆｅｎｇ１ꎬ２ꎬ３ꎬＦＥＩＢｏ２ꎬＸＩＵＧｕａｎｇｌｉ１ꎬ３∗１.ＳｔａｔｅＥｎｖｉｒｏｎｍｅｎｔａｌＰｒｏｔｅｃｔｉｏｎＫｅｙＬａｂｏｒａｔｏｒｙｏｆＥｎｖｉｒｏｎｍｅｎｔａｌＲｉｓｋＡｓｓｅｓｓｍｅｎｔａｎｄＣｏｎｔｒｏｌｏｎＣｈｅｍｉｃａｌＰｒｏｃｅｓｓｅｓꎬＥａｓｔＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬＳｈａｎｇｈａｉ２００２３７ꎬＣｈｉｎａ２.ＳｈａｎｇｈａｉＡｃａｄｅｍｙｏｆＥｎｖｉｒｏｎｍｅｎｔａｌＳｃｉｅｎｃｅｓꎬＳｈａｎｇｈａｉ２００２３３ꎬＣｈｉｎａ３.ＳｈａｎｇｈａｉＥｎｖｉｒｏｎｍｅｎｔａｌＰｒｏｔｅｃｔｉｏｎＫｅｙＬａｂｏｒａｔｏｒｙｏｎＥｎｖｉｒｏｎｍｅｎｔａｌＳｔａｎｄａｒｄａｎｄＲｉｓｋＭａｎａｇｅｍｅｎｔｏｆＣｈｅｍｉｃａｌＰｏｌｌｕｔａｎｔｓꎬＥａｓｔＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬＳｈａｎｇｈａｉ２００２３７ꎬＣｈｉｎａＡｂｓｔｒａｃｔ:Ｌｅａｋｄｅｔｅｃｔｉｏｎａｎｄｒｅｐａｉｒ(ＬＤＡＲ)ｉｓｉｍｐｏｒｔａｎｔｆｏｒｃｏｎｔｒｏｌｌｉｎｇｕｎｏｒｇａｎｉｚｅｄｅｍｉｓｓｉｏｎｓｏｆｖｏｌａｔｉｌｅｏｒｇａｎｉｃｃｏｍｐｏｕｎｄｓ(ＶＯＣｓ)ｉｎｔｈｅｐｅｔｒｏｃｈｅｍｉｃａｌａｎｄｃｈｅｍｉｃａｌｉｎｄｕｓｔｒｉｅｓ.ＰｒｏｊｅｃｔｄｏｃｕｍｅｎｔａｔｉｏｎꎬａｓｔｈｅｆｉｒｓｔａｎｄｍｏｓｔｃｒｉｔｉｃａｌｓｔｅｐｉｎｔｈｅｉｍｐｌｅｍｅｎｔａｔｉｏｎｏｆＬＤＡＲꎬａｎｄｉｔｓｓｃｉｅｎｔｉｆｉｃｉｔｙꎬｃｏｍｐｌｅｔｅｎｅｓｓａｎｄａｃｃｕｒａｃｙｄｅｔｅｒｍｉｎｅｔｈｅｑｕａｌｉｔｙｏｆＬＤＡＲｉｍｐｌｅｍｅｎｔａｔｉｏｎ.ＩｎｔｈｉｓｐａｐｅｒꎬｔｈｅａｄｖａｎｔａｇｅｓａｎｄｄｉｓａｄｖａｎｔａｇｅｓｏｆｄｉｆｆｅｒｅｎｔＬＤＡＲｆｉｌｉｎｇｍｅｔｈｏｄｓａｒｅｓｕｍｍａｒｉｚｅｄｔｈｒｏｕｇｈｔｈｅｉｎｖｅｓｔｉｇａｔｉｏｎｏｆＬＤＡＲｆｉｌｉｎｇｍｅｔｈｏｄｓａｎｄｔｈｅｉｒａｐｐｌｉｃａｔｉｏｎｓ.Ｔｈｅａｐｐｌｉｃａｔｉｏｎｓｔａｔｕｓｏｆｄｏｍｅｓｔｉｃｆｉｌｉｎｇｍｅｔｈｏｄｓｉｓｉｎｖｅｓｔｉｇａｔｅｄａｎｄａｎａｌｙｚｅｄｔｈｒｏｕｇｈｑｕｅｓｔｉｏｎｎａｉｒｅｓｕｒｖｅｙꎬａｎｄｔｈｅｆｕｔｕｒｅｄｅｖｅｌｏｐｍｅｎｔｔｒｅｎｄｏｆｆｉｌｉｎｇｔｅｃｈｎｏｌｏｇｙｉｓａｎｔｉｃｉｐａｔｅｄ.Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔ:(１)ＴｈｅｃｕｒｒｅｎｔｆｉｌｉｎｇｍｅｔｈｏｄｓｕｓｅｄａｔｈｏｍｅａｎｄａｂｒｏａｄｍａｉｎｌｙｉｎｃｌｕｄｅｔｈｅｔｒａｄｉｔｉｏｎａｌｐｈｙｓｉｃａｌｔａｇｇｉｎｇꎬＰＩＤｍａｒｋｉｎｇꎬｐｈｏｔｏｍａｒｋｉｎｇꎬＧＰＳｐｏｓｉｔｉｏｎｉｎｇꎬｂａｒ∕ＱＲｃｏｄｅｓｃａｎｎｉｎｇꎬＲＦ￣ｃａｒｄｔａｇｇｉｎｇꎬｅｔｃ..(２)ＴｈｅＵｎｉｔｅｄＳｔａｔｅｓａｎｄｔｈｅＥｕｒｏｐｅａｎＵｎｉｏｎｍａｉｎｌｙｕｓｅｔｒａｄｉｔｉｏｎａｌｐｈｙｓｉｃａｌｔａｇｇｉｎｇꎬｗｈｉｌｅｐｈｏｔｏｍａｒｋｉｎｇｉｓｗｉｄｅｌｙｕｓｅｄｉｎＣａｎａｄａｉｎａｄｄｉｔｉｏｎｔｏｔｒａｄｉｔｉｏｎａｌｐｈｙｓｉｃａｌｔａｇｇｉｎｇ.(３)ＴｈｅｍｏｓｔｗｉｄｅｌｙｕｓｅｄｍｅｔｈｏｄｉｎＣｈｉｎａｉｓｐｈｏｔｏｍａｒｋｉｎｇꎬｆｏｌｌｏｗｅｄｂｙｔｒａｄｉｔｉｏｎａｌｐｈｙｓｉｃａｌｔａｇｇｉｎｇ.ＴｈｅＬＤＡＲｓｅｒｖｉｃｅｐｒｏｖｉｄｅｒｓｗｈｏｈａｖｅｕｓｅｄｔｈｅｓｅｔｗｏｍｅｔｈｏｄｓｉｎｔｈｅｓｕｒｖｅｙａｃｃｏｕｎｔｅｄｆｏｒ９０ ０％ａｎｄ５０ ０％ꎬｒｅｓｐｅｃｔｉｖｅｌｙ.Ｉｎａｄｄｉｔｉｏｎꎬｔｈｅ第４期张钢锋等:泄漏检测与修复(ＬＤＡＲ)建档方法研究及应用进展㊀㊀㊀ＰＩＤｍａｒｋｉｎｇꎬｂａｒ∕ＱＲｃｏｄｅｓｃａｎｎｉｎｇａｎｄｏｔｈｅｒｍｅｔｈｏｄｓａｃｃｏｕｎｔｅｄｆｏｒ３０ ０％ꎬ１７ ５％ａｎｄ５ ０％ꎬｒｅｓｐｅｃｔｉｖｅｌｙ.ＣｈｉｎａᶄｓｆｉｌｉｎｇｍｅｔｈｏｄｓａｒｅｍｏｒｅｄｉｖｅｒｓｅｃｏｍｐａｒｅｄｗｉｔｈｔｈｏｓｅｉｎｔｈｅＵＳａｎｄＥｕｒｏｐｅ.(４)ＴｈｅｒａｐｉｄｄｅｖｅｌｏｐｍｅｎｔｏｆｍｏｄｅｒｎｔｅｃｈｎｏｌｏｇｙｉｎＣｈｉｎａｈａｓｐｒｏｖｉｄｅｄａｎｏｐｐｏｒｔｕｎｉｔｙｆｏｒｉｎｎｏｖａｔｉｏｎａｎｄｃｈａｎｇｅｉｎＬＤＡＲｆｉｌｉｎｇｔｅｃｈｎｏｌｏｇｙꎬａｎｄｔｈｅｆｕｔｕｒｅｆｉｌｉｎｇｔｅｃｈｎｏｌｏｇｙｗｉｌｌｂｅｍｏｒｅｉｎｔｅｌｌｉｇｅｎｔꎬｍｏｒｅｃｏｎｖｅｎｉｅｎｔａｎｄｍｏｒｅｅｆｆｉｃｉｅｎｔ.ＡｕｎｉｆｉｅｄｔｅｃｈｎｉｃａｌｓｔａｎｄａｒｄｓｙｓｔｅｍｆｏｒＬＤＡＲｆｉｌｉｎｇｍｅｔｈｏｄｈａｓｎｏｔｂｅｅｎｆｏｒｍｅｄｉｎＣｈｉｎａꎬａｎｄｉｔｉｓｒｅｃｏｍｍｅｎｄｅｄｔｏｓｔｒｅｎｇｔｈｅｎｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｒｅｌｅｖａｎｔｓｔａｎｄａｒｄｓａｓｓｏｏｎａｓｐｏｓｓｉｂｌｅｔｏｅｎｓｕｒｅｔｈｅｑｕａｌｉｔｙａｎｄｅｆｆｅｃｔｉｖｅｎｅｓｓｏｆＬＤＡＲｉｍｐｌｅｍｅｎｔａｔｉｏｎ.Ｋｅｙｗｏｒｄｓ:ｖｏｌａｔｉｌｅｏｒｇａｎｉｃｃｏｍｐｏｕｎｄｓ(ＶＯＣｓ)ꎻｆｕｇｉｔｉｖｅｅｍｉｓｓｉｏｎꎻｌｅａｋｄｅｔｅｃｔｉｏｎａｎｄｒｅｐａｉｒ(ＬＤＡＲ)ꎻｃｏｍｐｏｎｅｎｔｓｆｉｌｉｎｇｔｅｃｈｎｏｌｏｇｙ㊀㊀改革开放以来ꎬ我国社会经济快速发展ꎬ以细颗粒物(ＰＭ２ ５)和臭氧(Ｏ３)为主导的大气环境问题逐渐显现[１￣２]ꎬ尤其在京津冀㊁长三角㊁珠三角和成渝等特大型城市群及其周边地区ꎬＯ３污染日益凸显[３￣７].研究[８￣１０]表明ꎬ大气中的挥发性有机物(ＶＯＣｓ)是造成Ｏ３㊁城市灰霾等大气污染问题的关键前体物.随着我国对大气环境质量要求的不断提高ꎬＶＯＣｓ污染引起广泛关注[１１￣１３]ꎬ对其进行有效管控已成为现阶段我国打赢蓝天保卫战的重要举措[１４].泄漏检测与修复(ＬＤＡＲ)是目前国际上通用的ＶＯＣｓ无组织控制技术ꎬ广泛应用于石化㊁化工等行业设备泄漏环节的ＶＯＣｓ减排[１５￣１８]ꎬ同时也降低了企业安全事故风险[１９￣２１].美国在２０世纪８０年代初通过实施ＬＤＡＲ来控制石化行业设备泄漏排放[２２￣２４]ꎬ之后欧盟在２０世纪９０年代根据美国经验也建议其成员国在石化行业开展ＬＤＡＲꎬ并将ＬＤＡＲ列为ＶＯＣｓ管控最佳可行技术(ＢＡＴ)[２５￣２６].２０１１年９月ꎬ我国上海市生态环境管理部门率先出台相关政策ꎬ要求在几家石化企业开展ＬＤＡＲ试点工作ꎬＬＤＡＲ技术正式被应用于国内环境管理[２７].作为石化㊁化工类企业ＶＯＣｓ管控的重要抓手ꎬ目前国家出台的众多政策文件和标准规范均对ＬＤＡＲ实施提出明确要求[２８￣３２].« 十三五 挥发性有机物减排工作方案»中更是明确ꎬ除石化行业外ꎬ现代煤化工行业要全面实施ＬＤＡＲꎬ制药㊁农药㊁炼焦㊁涂料㊁油墨㊁胶粘剂㊁染料等行业逐步推广ＬＤＡＲ工作.正是由于ＬＤＡＲ在无组织ＶＯＣｓ管控中的重要性ꎬ国外从２０世纪８０年代以来对ＬＤＡＲ实施流程㊁技术规范㊁质量审核㊁创新技术等方面开展了大量研究[３３￣３６]ꎬ国内学者近年来对该领域的关注和研究也日趋深入[３７￣４１].然而ꎬ纵观当前国内外研究的焦点ꎬ主要集中于ＬＤＡＲ发展历程㊁应用案例㊁技术评估等方面ꎬ对于ＬＤＡＲ建档方法的系统研究较为鲜见.建档工作作为ＬＤＡＲ体系中最重要的一环ꎬ其质量直接决定ＬＤＡＲ项目的实施效果ꎬ同时也直接影响企业后期的台帐管理水平ꎬ针对建档方法进行系统研究意义重大.该研究通过调研国内外ＬＤＡＲ建档方法的发展演变ꎬ总结对比了主流建档方法的优缺点ꎬ并以问卷方式调查分析了不同建档方法在我国的应用现状ꎬ在此基础上提出优化建议ꎬ并对其未来发展趋势提出展望ꎬ以期为工业企业ＬＤＡＲ建档的规范化及相关监督管理工作提供参考借鉴.１㊀ＬＤＡＲ及其建档方法１ １㊀ＬＤＡＲ技术的本质ＬＤＡＲ是一项对工业生产全过程物料泄漏进行控制的系统工程.通过定期检测受控密封点ＶＯＣｓ浓度ꎬ及时发现泄漏点ꎬ并在一定期限内采取有效措施修复泄漏ꎬ从而减少ＶＯＣｓ排放[４２].通常ꎬ需要检测的密封点包括泵㊁压缩机㊁搅拌器㊁阀门㊁泄压设备㊁取样连接系统㊁开口阀或开口管线㊁法兰㊁连接件等.就一家企业而言ꎬ虽然单个密封点的泄漏很微量ꎬ但全厂所有密封点可以产生巨大的排放.据美国环境保护局(ＵＳＥＰＡ)估算ꎬ设备泄漏产生的ＶＯＣｓ排放量约占炼油厂原油加工量的０ ０１％[４３].高效的ＬＤＡＲ工作不仅可以帮助企业减少物料产品损失㊁保障职工健康安全ꎬ并减少周边社区有害物质暴露量ꎬ同时还可带来降低排放税及避免行政处罚等附加效益[４４].１ ２㊀ＬＤＡＲ实施流程与建档现行的ＬＤＡＲ工作模式最初由美国建立ꎬＵＳＥＰＡ的Ｍｅｔｈｏｄ２１«挥发性有机物泄漏的测定»标准中规定了ＬＤＡＲ检测的具体要求ꎬ包括检测仪器种类及其性能指标㊁检测方法等.欧盟㊁加拿大等地区也均以Ｍｅｔｈｏｄ２１作为ＬＤＡＲ实施的技术依据[４５]ꎻ同时ꎬＵＳＥＰＡ发布的«泄漏检测与修复最佳实践指南»中指出ꎬ典型的ＬＤＡＲ工作主要包括项目密封点识别㊁泄漏浓度定义㊁设备组件检测㊁泄漏组件修复及数据记录保存等５个步骤(见图１)ꎬ其中的项目密封点识别是ＬＤＡＲ建档的核心工作.建档具体是在识别受控范围和受控点的基础上ꎬ收集密封点所属装置㊁区域㊁类型㊁可达性等信息ꎬ对密封点进行定位和编码并建立档案库的过程ꎬ建档工作是ＬＤＡＲ后续现场实施的基础ꎬ也是保障ＬＤＡＲ工作顺利开展最关键的一步.该研究的建档方法主要针对密封点定位和编码技术ꎬ由于档案库的建立原则和技术要求相对固定ꎬ３８８㊀㊀㊀环㊀境㊀科㊀学㊀研㊀究第３４卷图１㊀ＬＤＡＲ实施的基本流程Ｆｉｇ.１ＢａｓｉｃｐｒｏｃｅｓｓｏｆＬＤＡＲｉｍｐｌｅｍｅｎｔａｔｉｏｎ目标是记录密封点的基本信息和属性ꎬ因此笔者并未做讨论.１ ３㊀ＬＤＡＲ建档方法分类目前ꎬ国内外已有应用的ＬＤＡＲ建档方法包括传统挂牌法㊁ＰＩＤ图标识法㊁拍照标识法㊁ＧＰＳ定位法㊁条形码∕二维码标识法㊁无线射频挂牌法等.传统挂牌法是最经典的建档方法ꎬ发源于在美国ꎬ已有４０年的应用历史.具体是指在设备元件固㊀㊀㊀定位置悬挂物理标识牌ꎬ标识牌刻有该密封点在全厂唯一的编码(ＩＤ)ꎬＩＤ号按一定规则及顺序排列ꎬ为后续检测与修复环节服务.ＰＩＤ图标识法需首先收集管道仪表图(ＰＩＤ图)㊁装置平面布置图㊁设备台账等装置资料ꎬ经物料分析后确认受控设备元件范围ꎬ并在ＰＩＤ图纸上对设备组件进行编号标记.拍照标识法是目前国内较为常见的组件标识方法ꎬ是指对设备组件进行现场拍照ꎬ并对照片内的受控密封点进行编号及标注的方法.现代科技的高速发展持续推动着ＬＤＡＲ建档方法的优化及完善ꎬ为建档方法的创新与进步提供了契机.目前已出现利用现代高分辨率ＧＰＳ定位系统对组件进行定位及识别的建档方法ꎬ同时以条形码或无线射频配件为信息载体构建的非接触式组件定位识别方法也已有初步应用.该研究对不同建档方法的优缺点进行了总结和对比ꎬ具体如表１所示.表１㊀ＬＤＡＲ建档方法对比分析Ｔａｂｌｅ１ＣｏｍｐａｒａｔｉｖｅａｎａｌｙｓｉｓｏｆＬＤＡＲｃｏｍｐｏｎｅｎｔｓｆｉｌｉｎｇｍｅｔｈｏｄｓ方法优点缺点传统挂牌法现场悬挂ꎬ操作简单ꎻ清晰直观ꎬ容易辨识标识牌制作成本高ꎻ现场挂牌耗费时间长ꎻ容易受到污损㊁容易掉落和遗失ＰＩＤ图标识法单张图纸可记录密封点数量多ꎬ档案集中㊁直观ꎻ建设成本极低ꎬ节省人力物力ꎻ可对介质组分进行区分对建档人员要求较高ꎬ需具备分析ＰＩＤ图纸及正确识别密封点类型等能力ꎻ更新ＰＩＤ图时需重新标示ꎻＰＩＤ上的位置关系和实际情况往往差异较大ꎬ定位效率低拍照标识法比挂牌及ＰＩＤ方式更直观ꎻ如发生设备更改ꎬ可随时修改档案ꎻ建档效率相对较高ꎻ电脑存档ꎬ永久保存ꎬ建设及维护成本低对于现场设备管线复杂的情况ꎬ拍照时部分组件容易被遮挡ꎬ对现场拍照人员水平有一定要求ꎻ需开发专业软件进行标识ꎬ否则手工标识工作量非常大ＧＰＳ定位法可自动识别并获取密封点信息ꎬ效率高ꎻ可记录现场检测路径ꎬ便于追溯和查核室内组件可能无法准确定位ꎻ空间误差相对较大ꎻ检测设备需配套对应ＧＰＳ模块条形码∕二维码挂牌法采用非接触式操作ꎬ可快速准确获取密封点信息ꎻ现场悬挂ꎬ操作简单标签易脱落㊁污损㊁遗失ꎻ对扫描仪辨识率要求高ꎻ检测设备需配套对应扫描模块无线射频挂牌法手操器靠近时可自动识别并读取密封点信息ꎬ工作效率高ꎻ标识牌污损腐蚀对信息精准获取影响较小建设成本相对昂贵ꎻ需配套专门的手操器完成密封点识别与定位２㊀ＬＤＡＲ建档方法国内外应用进展２ １㊀国外应用进展国外ＬＤＡＲ相关技术研究开展较早ꎬ２０世纪７０年代美国启动了对炼油㊁化工企业的大气污染物排放特征研究ꎬ分析了设备泄漏产生的无组织排放特征ꎬ提出采用ＬＤＡＲ技术控制设备ＶＯＣｓ泄漏的策略.２０世纪８０年代起ꎬ美国颁布了一系列标准法规ꎬ将炼油㊁化工企业的ＶＯＣｓ泄漏管控纳入法制化和标准化管理[４６].欧盟于１９９９年起建议其成员国炼油厂实施ＬＤＡＲꎬ并将ＬＤＡＲ列入ＶＯＣｓ管控的最佳可行技术(ＢｅｓｔＡｖａｉｌａｂｌｅＴｅｃｈｎｏｌｏｇｙꎬＢＡＴ)[４７].１９９３年ꎬ加拿大环境部长理事会发布的«设备泄漏无组织排放检测与控制实施法规»中也明确提出了对企业管道及设备实施ＬＤＡＲ的具体要求[４８].经过几十年的发展ꎬ美国㊁欧盟㊁加拿大等国家和地区的ＬＤＡＲ已经形成了相对完善的ＬＤＡＲ实施技４８８第４期张钢锋等:泄漏检测与修复(ＬＤＡＲ)建档方法研究及应用进展㊀㊀㊀术和管理规范体系.尤其在美国ꎬＬＤＡＲ技术已经从最初单纯的 发现泄漏点并进行修复 的概念ꎬ发展到现在的集法规标准体系㊁检测标准方法㊁操作程序规范㊁现场检测及数据管理模式㊁质量控制㊁保证及改进体系为一体的综合系统ꎬ并已形成检测仪器研发与生产㊁数据库软件开发㊁第三方检测服务㊁专业咨询与审核等成套商业运作体系[４９].在建档技术方面ꎬ根据对国外文献资料的调研以及通过电话㊁邮件对国外专家和服务商的咨询ꎬ发现美国㊁欧盟仍以传统挂牌法为主ꎬＰＩＤ图标识法也有一定的应用ꎬ但拍照标识法等新型建档方法的应用并不多.加拿大除了应用传统挂牌法外ꎬ拍照标识法的应用也较为广泛[５０].２ ２㊀国内应用进展２ ２ １㊀国内相关标准规范对建档方法的规定为规范ＬＤＡＲ实施ꎬ我国先后出台了一系列技术标准文件.该研究梳理了迄今为止国内出台的相关文件及对ＬＤＡＲ建档方法的要求ꎬ具体如表２所示.由表２可见ꎬ目前国内发布的涉及ＬＤＡＲ管控的标准规范文件有１０余部.就建档方法而言ꎬ文件中规定的方法主要包括ＰＩＤ图标识法㊁传统挂牌法㊁拍照法等ꎬ建档要求不一㊁参差不齐ꎬ暂未形成统一的技术体系.表２㊀国内ＬＤＡＲ技术文件对建档方法及要求的对比Ｔａｂｌｅ２ＣｏｍｐａｒｉｓｏｎｏｆｄｏｍｅｓｔｉｃＬＤＡＲｔｅｃｈｎｉｃａｌｄｏｃｕｍｅｎｔｓｃｏｍｐｏｎｅｎｔｓｆｉｌｉｎｇｍｅｔｈｏｄｓａｎｄｒｅｑｕｉｒｅｍｅｎｔｓ文件名称发布单位发布日期建档方法及要求«泄漏检测与维修制度(ＬＤＡＲ)实施技术要求»(粤环函 ２０１３ ８３０号)广东省生态环境厅２０１３年７月所有设备∕组件上必须挂防风化的金属牌ꎻ金属牌需刻有ＩＤ号ꎬ该ＩＤ号在全厂范围内是唯一的ꎻ组件位置应按系统要求统一描述«泄漏检测与修复(ＬＤＡＲ)实施技术指南(试行)»(苏环办 ２０１３ ３１８号)江苏省生态环境厅２０１３年１０月用唯一标识符(ＩＤ)标识每一个需检测设备ꎻ编号可按照空间位置和工艺流程将受控设备划分为多个群组ꎻ可通过现场挂牌㊁拍照或ＰＩＤ标识等方式实现群组准确定位«设备泄漏挥发性有机物排放控制技术规程(试行)»(沪环保防 ２０１４ ３２７号)上海市生态环境局２０１４年８月根据企业装置和设备特征ꎬ用企业内部唯一的编码标识每个检测对象ꎬ并与现场挂牌的编码相一致ꎻ设备密封点编号唯一ꎬ特殊设备单独编号存档ꎬ编号以工艺单元或区域作划分模块ꎬ规定设备编号组成部分«工业企业挥发性有机物泄漏检测与修复(ＬＤＡＲ)技术要求(试行)»(浙环办函 ２０１５ １１３号)浙江省生态环境厅２０１５年８月所有可能的泄漏源应具有唯一性编码ꎻ应避免受化工物料的腐(溶)蚀性影响和自然因素(如台风㊁气温㊁湿度等)的影响而导致标识的损坏ꎻ应充分考虑工厂或装置的操作和检修导致标识的损坏㊁遗失和混淆«石化企业泄漏检测与修复工作指南»(环办 ２０１５ １０４号)生态环境部２０１５年１１月按空间位置和工艺流程可将受控设备划分为多个群组ꎻ赋予每个群组唯一性编码ꎬ通常采取 装置代码＋数字 的组合方式ꎻ可通过现场挂牌㊁拍照㊁ＰＩＤ图标识或其他方式实现群组准确定位«工业企业挥发性有机物泄漏检测与修复(ＬＤＡＲ)技术要求(试行)»(新环发 ２０１５ ６００号)新疆维吾尔自治区生态环境厅２０１５年１２月所有可能的泄漏源应具有唯一性编码ꎻ应避免受化工物料的腐(溶)蚀性影响和自然因素(如台风㊁气温㊁湿度等)的影响而导致标识的损坏ꎻ应充分考虑工厂或装置的操作和检修导致标识的损坏㊁遗失和混淆«石油炼制工业泄漏检测与修复实施技术要求»(ＤＢ３７ ２０１６)山东省生态环境厅２０１６年１月通过现场挂牌㊁拍照或其他方式实现群组准确定位.现场挂牌定位的标识牌外观醒目ꎬ材质耐腐蚀ꎬ位置应充分考虑装置的操作和检修导致标识牌的损坏㊁遗失和混淆ꎻ现场拍照定位使用的相机应符合防爆要求㊁拍摄图像应清晰可辨㊁图像中应明确标明密封点的位置和类型㊁图像应以群组编码㊁密封点编码的规则命名储存ꎬ避免混淆«泄漏检测与修复(ＬＤＡＲ)实施技术规范»(粤环商 ２０１６ １０４９号)广东省生态环境厅２０１６年９月可通过挂牌或挂牌与拍照编码相结合方式对组件进行定位描述.标签牌应为防风化的金属牌ꎬ需刻有ＩＤ号ꎬ该ＩＤ号在全厂范围内唯一ꎻ密封点位置描述规则全厂统一«设备泄漏挥发性有机物排放控制技术规范»(沪环保防 ２０１８ ３６９号)上海市生态环境局２０１８年１０月应采用物理挂牌或电子标识等方式建立唯一且现场易识别的编码２ ２ ２㊀不同建档方法的实际应用现状采用线上问卷调查的方式ꎬ于２０１９年８月调研了服务于我国１１个省(自治区㊁直辖市)的４０余家ＬＤＡＲ第三方服务商ꎬ调查内容包括服务商从业年数㊁完成ＬＤＡＲ案例数㊁累计检测密封点数㊁常用建档方法类别㊁ＬＤＡＲ服务收费标准㊁服务商公司性质等信息ꎬ据此分析我国ＬＤＡＲ建档方法实际应用现状.调查对象总体情况如表３所示.由表３可见ꎬ调研对象覆盖了江苏省㊁上海市㊁广东省㊁浙江省㊁山东省㊁天津市㊁山西省㊁北京市㊁河北省㊁辽宁省㊁宁夏回族自治区等１１个省(自治区㊁直辖市).从区域分布上看ꎬ东部地区的省市较多ꎬ包括江苏省㊁上海市㊁广东省㊁５８８㊀㊀㊀环㊀境㊀科㊀学㊀研㊀究第３４卷㊀㊀㊀表３㊀调研对象基本情况统计浙江省㊁山东省㊁天津市㊁辽宁省等ꎬ而西部地区较少ꎬ仅包括山西省㊁宁夏回族自治区等ꎬ这主要是因为我国的石化产业和园区主要集中于东部沿海地区ꎬ２０１８年中国化工园区３０强中位于东部地区的有２４家ꎬ位于中部和西部地区分别仅有３家ꎬ产业格局特征也使东部地区成为我国ＬＤＡＲ实施最早㊁最集中的地方.因此ꎬ在调研对象的选择上ꎬ为了保证代表性ꎬ也尽可能地包括了西部地区中已经开展ＬＤＡＲ的山西省和宁夏回族自治区等地区.调研得到了各服务商开展ＬＤＡＲ业务的年数㊁累计完成案例数㊁累计检测密封点数㊁服务商性质等信息ꎬ相关统计结果如图２所示.图２㊀ＬＤＡＲ服务商相关数据统计Ｆｉｇ.２ＳｔａｔｉｓｔｉｃｓｏｆＬＤＡＲｓｅｒｖｉｃｅｐｒｏｖｉｄｅｒｓ㊀㊀由图２可见:从服务商的从业年数来看ꎬ从业>１~３年的占比为３３％ꎬ从业>３~５年的占比为３８％ꎬ从业超过５年的占比为２７％ꎬ低于１年(含１年)的仅占２％ꎬ从业>３~５年的服务商占比最多ꎬ说明多数ＬＤＡＲ服务商服务经验相对丰富ꎻ从服务商完成的ＬＤＡＲ案例数来看ꎬ累计完成１~１０㊁１１~５０㊁５０~１００个案例的服务商占比分别为２３％㊁１７％和２０％ꎬ而完成案例数超过１００个的服务商占比高达４０％ꎬ这也说明目前ＬＤＡＲ工作在国内得到了快速的推进和应用ꎻ从服务商检测的密封点数量来看ꎬ累计检测超过１００万个密封点数的服务商占比为４３％ꎻ从服务商的单位性质来看ꎬ主要以民企为主ꎬ占比高达７０％.对各服务商所采用建档方法的调查统计结果如表４所示ꎬ可以发现拍照标识法在我国的应用最为广泛ꎬ受调查的服务商中９０％都采用过该方法ꎻ传统挂牌法㊁ＰＩＤ图标识法㊁条形码∕二维码挂牌法等方法在国内也有不同程度的应用ꎻ同时ꎬ同一服务商采用的建档方法并不唯一ꎬ也会根据不同案例实际情况分别采用不同建档方法.与美国㊁欧盟等西方国家和地区以传统挂牌法为主的建档方法相比ꎬ拍照标识法是我国建档方法的绝对主流.形成这一现象的原因可能有几个方面:①标准规范要求的差异.在美国㊁欧盟的ＬＤＡＲ法规体系中ꎬ对传统挂牌法有相关的要求ꎬ但并未对拍照标识法作出规定ꎻ相反ꎬ我国的许多规范中均明确了拍照建档的要求(见表２)ꎬ宏观的政策导向使拍照标识法在我国有更多的应用.②不同发展阶段的差异.美国的ＬＤＡＲ工作已经开展了几十年ꎬ相关工作已经形成了成熟的体系ꎬ如果将企业的建档方式短期内集中更新换代ꎬ涉及的工作量和成本投入都会非常大ꎻ而我６８８第４期张钢锋等:泄漏检测与修复(ＬＤＡＲ)建档方法研究及应用进展㊀㊀㊀国的ＬＤＡＲ工作刚起步ꎬ企业在选择建档方式时有更大的灵活性ꎬ拍照标识法由于自身的优势更容易被接受.③外部环境因素的差异.近年来ꎬ我国信息科技发展日新月异ꎬ国家也提出了数字工厂㊁物联网工厂的建设愿景ꎬ而基于拍照识别法的信息化建档方式比传统挂牌法更符合国家的宏观政策导向ꎻ另外ꎬＬＤＡＲ作为一个近几年才被国内引入的ＶＯＣｓ精细管控措施ꎬ国内外在这方面的交流互动也相对较少ꎬ这也在一定程度上影响了西方国家和我国在建档技术方面的同步性.表４㊀采用不同建档方法的服务商数量及占比Ｔａｂｌｅ４ＴｈｅｎｕｍｂｅｒａｎｄｐｒｏｐｏｒｔｉｏｎｏｆＬＤＡＲｓｅｒｖｉｃｅｐｒｏｖｉｄｅｒｗｉｔｈｄｉｆｆｅｒｅｎｔｃｏｍｐｏｎｅｎｔｓｆｉｌｉｎｇｍｅｔｈｏｄｓ建档方法服务商数量∕家占比∕％传统挂牌法２０５０ ０ＰＩＤ图标识法１２３０ ０拍照标识法３６９０ ０条形码∕二维码挂牌法７１７ ５其他方法２５ ０２ ２ ３㊀建档方法的优化建议综上ꎬ无论是从已有标准规范要求还是从案例调查结果来看ꎬ我国当前的ＬＤＡＲ建档方法相比美欧国家更加多样化ꎬ条形码㊁射频等跨界技术的应用也充分体现了这一点.然而ꎬ每种技术都有自身的优劣势ꎬ关键是要找到平衡点发挥最大效能ꎬ笔者建议在实际工作中应多考虑不同技术之间的搭配组合ꎬ各取所长ꎬ实现一加一大于二.如将群组物理挂牌和图片建档技术组合ꎬ通过群组牌定位装置区域ꎬ再通过图片档案分解具体密封点位置ꎬ这样既节省成本又提高效率.目前ꎬ这一技术已经在国内部分第三方服务商中被采用ꎬ并在上海市等地区的ＬＤＡＲ检测工作中有大量的应用案例.根据相关报道[５１]ꎬ采用组合技术后ꎬ工作效率可提升２５％.同时ꎬ也建议立足当前建档方法存在的局限性和不足ꎬ结合我国迅猛发展的人工智能等前沿科技ꎬ通过技术创新不断提高ＬＤＡＲ建档效率㊁保证建档质量.如利用图像识别技术研发基于视频流的全自动建档技术ꎬ通过对现场管道组件的视频拍摄ꎬ实现密封点类型自动识别及标注ꎻ利用５Ｇ传输技术实现现场检测数据的无延迟自动上传及统计分析ꎬ规避人为篡改数据的行为并实时分析泄漏水平ꎬ绘制全厂泄漏水平渲染地图.国内各地近几年虽然发布了较多的ＬＤＡＲ技术规范文件ꎬ但其中对于建档方法和技术的规定尚未统一ꎬ各地要求参差不齐ꎬ建议今后应加强在这方面的标准建设ꎬ明确主流建档方法的实施流程和技术要点等指标ꎬ从制度上保障ＬＤＡＲ的实施质量与效果.２０１９年初ꎬ国家标准化管理委员会和民政部联合发布了«团体标准管理规定»ꎬ鼓励各行各业制定具有国际领先水平的团体标准.ＬＤＡＲ作为一个以第三方服务为主体的生态环境保护工作ꎬ具有明显的行业团体特征ꎬ完全可以通过制定出台团体标准的形式ꎬ对不同建档技术的基本要求㊁建档流程㊁工作要点㊁关键指标㊁质量控制等方面试点作出统一要求ꎬ待实施验证及不断完善后亦可作为国家标准出台.３㊀结论与展望ａ)建档工作是ＬＤＡＲ有效实施的基础ꎬ科学的建档方法尤为重要.国内外在用的建档方法包括传统挂牌法㊁ＰＩＤ图标识法㊁拍照标识法㊁ＧＰＳ定位法㊁条形码∕二维码挂牌法㊁无线射频挂牌法等ꎬ不同建档方法均有各自的优劣势和应用场景.ｂ)美国㊁欧盟㊁加拿大等国家和地区ＬＤＡＲ工作开展较早ꎬ已形成相对完善的实施技术和管理规范体系.在建档技术方面ꎬ美国㊁欧盟仍以传统的传统挂牌法为主ꎬＰＩＤ图标识法也有一定的应用ꎬ但拍照标识法等新型建档方法的应用并不多.加拿大除传统挂牌法外ꎬ拍照标识法的应用也较为广泛.ｃ)我国应用最多的为拍照标识法ꎬ其次为传统挂牌法ꎬ调查对象中采用过这两种方法的ＬＤＡＲ服务商占比分别为９０％和５０％ꎬ此外ＰＩＤ图标识法㊁条形码∕二维码㊁其他方法的应用占比依次分别为３０ ０％㊁１７ ５％和５ ０％ꎬ整体上看我国的建档方法相比欧美国家更加多样化.ｄ)我国现代科技的迅猛发展为ＬＤＡＲ建档技术的创新与变革提供了良好契机ꎬ未来的ＬＤＡＲ建档工作必将向更智能㊁更便捷㊁更高效的方向发展ꎬ尤其是和５Ｇ以及人工智能影像识别等技术的结合ꎬ会为ＬＤＡＲ建档技术和效能带来新的飞跃.ｅ)国内现有的ＬＤＡＲ技术规范文件对于建档方法的要求参差不齐ꎬ暂未形成统一的技术体系.建议应尽快加强在这方面的标准建设ꎬ明确主流建档方法的实施流程和技术要点ꎬ从制度上保障ＬＤＡＲ的实施质量与效果.参考文献(Ｒｅｆｅｒｅｎｃｅｓ):[１]㊀宋宇ꎬ唐孝炎ꎬ张远航ꎬ等.夏季持续高温天气对北京市大气细粒子(ＰＭ２ ５)的影响[Ｊ].环境科学ꎬ２００２ꎬ２３(４):３３￣３６.ＳＯＮＧＹｕꎬＴＡＮＧＸｉａｏｙａｎꎬＺＨＡＮＧＹｕａｎｈａｎｇꎬｅｔａｌ.ＥｆｆｅｃｔｓｏｎｆｉｎｅｐａｒｔｉｃｌｅｓｂｙｔｈｅｃｏｎｔｉｎｕｅｄｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｗｅａｔｈｅｒｉｎＢｅｉｊｉｎｇ[Ｊ].７８８。

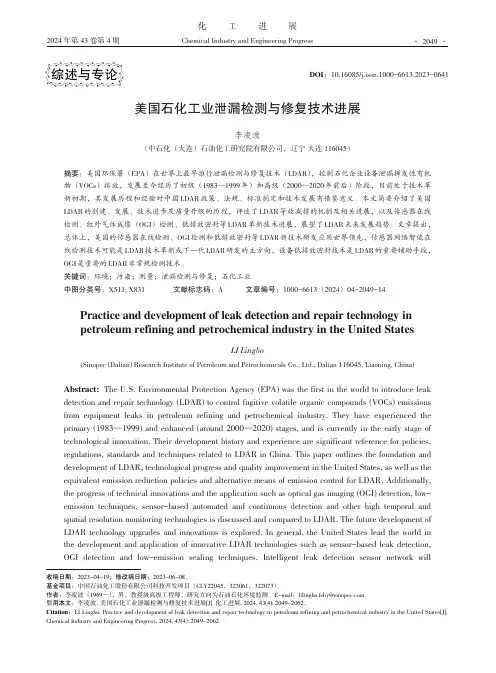

美国石化工业泄漏检测与修复技术进展
化工进展Chemical Industry and Engineering Progress2024 年第 43 卷第 4 期美国石化工业泄漏检测与修复技术进展李凌波（中石化（大连）石油化工研究院有限公司，辽宁 大连 116045）摘要：美国环保署（EPA ）在世界上最早推行泄漏检测与修复技术（LDAR ），控制石化企业设备泄漏挥发性有机物（VOCs ）排放，发展至今经历了初级（1983—1999年）和高级（2000—2020年前后）阶段，目前处于技术革新初期，其发展历程和经验对中国LDAR 政策、法规、标准制定和技术发展有借鉴意义。
本文简要介绍了美国LDAR 的创建、发展、技术进步及质量升级的历程，评述了LDAR 等效减排的机制及相关进展，以及传感器在线检测、红外气体成像（OGI ）检测、低排放密封等LDAR 革新技术进展，展望了LDAR 未来发展趋势。
文章提出，总体上，美国的传感器在线检测、OGI 检测和低排放密封等LDAR 新技术研发应用世界领先，传感器网络智能在线检测技术可能是LDAR 技术革新或下一代LDAR 研发的主方向，设备低排放密封技术是LDAR 的重要辅助手段，OGI 是重要的LDAR 非常规检测技术。
关键词：环境；污染；测量；泄漏检测与修复；石化工业中图分类号：X511; X831 文献标志码：A 文章编号：1000-6613（2024）04-2049-14Practice and development of leak detection and repair technology in petroleum refining and petrochemical industry in the United StatesLI Lingbo(Sinopec (Dalian) Research Institute of Petroleum and Petrochemicals Co., Ltd., Dalian 116045, Liaoning, China)Abstract: The U.S. Environmental Protection Agency (EPA) was the first in the world to introduce leak detection and repair technology (LDAR) to control fugitive volatile organic compounds (VOCs) emissions from equipment leaks in petroleum refining and petrochemical industry. They have experienced the primary (1983—1999) and enhanced (around 2000—2020) stages, and is currently in the early stage of technological innovation. Their development history and experience are significant reference for policies, regulations, standards and techniques related to LDAR in China. This paper outlines the foundation and development of LDAR, technological progress and quality improvement in the United States, as well as the equivalent emission reduction policies and alternative means of emission control for LDAR. Additionally, the progress of technical innovations and the application such as optical gas imaging (OGI) detection, low-emission techniques, sensor-based automated and continuous detection and other high temporal and spatial resolution monitoring technologies is discussed and compared to LDAR. The future development of LDAR technology upgrades and innovations is explored. In general, the United States lead the world in the development and application of innovative LDAR technologies such as sensor-based leak detection, OGI detection and low-emission sealing techniques. Intelligent leak detection sensor network will综述与专论DOI ：10.16085/j.issn.1000-6613.2023-0641收稿日期：2023-04-19；修改稿日期：2023-06-08。

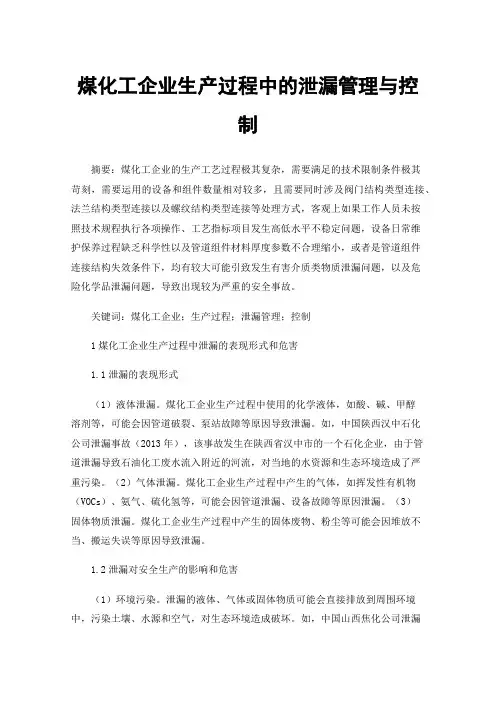

煤化工企业生产过程中的泄漏管理与控制
煤化工企业生产过程中的泄漏管理与控制摘要：煤化工企业的生产工艺过程极其复杂，需要满足的技术限制条件极其苛刻，需要运用的设备和组件数量相对较多，且需要同时涉及阀门结构类型连接、法兰结构类型连接以及螺纹结构类型连接等处理方式，客观上如果工作人员未按照技术规程执行各项操作、工艺指标项目发生高低水平不稳定问题，设备日常维护保养过程缺乏科学性以及管道组件材料厚度参数不合理缩小，或者是管道组件连接结构失效条件下，均有较大可能引致发生有害介质类物质泄漏问题，以及危险化学品泄漏问题，导致出现较为严重的安全事故。
关键词：煤化工企业；生产过程；泄漏管理；控制1煤化工企业生产过程中泄漏的表现形式和危害1.1泄漏的表现形式（1）液体泄漏。
煤化工企业生产过程中使用的化学液体，如酸、碱、甲醇溶剂等，可能会因管道破裂、泵站故障等原因导致泄漏。
如，中国陕西汉中石化公司泄漏事故（2013年），该事故发生在陕西省汉中市的一个石化企业，由于管道泄漏导致石油化工废水流入附近的河流，对当地的水资源和生态环境造成了严重污染。
（2）气体泄漏。
煤化工企业生产过程中产生的气体，如挥发性有机物（VOCs）、氨气、硫化氢等，可能会因管道泄漏、设备故障等原因泄漏。
（3）固体物质泄漏。
煤化工企业生产过程中产生的固体废物、粉尘等可能会因堆放不当、搬运失误等原因导致泄漏。
1.2泄漏对安全生产的影响和危害（1）环境污染。
泄漏的液体、气体或固体物质可能会直接排放到周围环境中，污染土壤、水源和空气，对生态环境造成破坏。
如，中国山西焦化公司泄漏事故（2001年），该事故发生在山西省山阳县的一个焦化企业，由于管道泄漏导致焦化废水和氨水污染了周边的河流和地下水。
（2）人身伤害。
泄漏的化学物质可能对人体造成刺激、腐蚀、中毒等危害，直接接触或吸入可能导致皮肤烧伤、呼吸道疾病甚至死亡。
（3）火灾爆炸。
泄漏的可燃气体在遇到火源或高温情况下可能引发火灾或爆炸，造成设备损坏、人员伤亡和财产损失。
泄漏检测与修复(LDAR )项目实施方案
泄漏检测与修复（LDAR）项⽬实施⽅案⽬录第⼀章项⽬背景 (3)1.1空⽓污染现况分析 (3)1.2VOCs定义与产⽣之危害 (3)1.3LDAR项⽬开展必要性 (5)1.3.1国家政策紧锣密⿎出台 (5)1.3.2LDAR项⽬（管末控制技术）处理产⽣的效益 (6)1.3.3LDAR⼯作重要性 (7)第⼆章LDAR项⽬实施步骤 (8)2.1架构说明 (8)2.2实施过程要求（企业、检测公司、环保单位） (11)2.2.1企业要求（⾃主检査，由企业⾃愿选择） (11)2.2.2检测公司要求（定期检测） (11)2.2.3接受环保单位监督要求（不定期稽核） (12)2.3⼯作⽬标与预期成效 (12)2.3.1软件管理电脑作业 (12)2.3.1.1作业机能 (13)2.3.1.2基本资料建档管理 (14)2.3.1.3泄漏修复管理 (14)2.3.1.4检查（测）记录管理 (15)2.3.2元件图像建档 (15)2.3.2.1编码原则 (15)2.3.2.2图像建档原则与检测示意图 (17)3.3.2.3图像建档特点 (21)2.3.2.4建档步骤 (22)2.3.3元件检测⼯作 (23)2.3.3.1检测定义 (23)2.3.3.2检测流程图（参考） (24)2.3.3.3检测过程 (25)2.3.4泄漏修复经验与技术交流 (27)2.3.4.1泄漏原因探讨 (27)2.3.4.2维修参考流程 (30)2.3.4.3修复⽅式（企业⾃⾏完成） (31)2.3.4.4VOC设备元件排放量改善⼯作策略 (32)2.3.5检测仪器使⽤服务及维修 (32)2.3.5.1TVA特性说明 (32)2.3.6整理及出具报告 (34)第三章管理部⻔实施计划 (34)3.1项⽬试点 (34)3.2试点项⽬总结 (34)3.3地⽅规范要求出台 (35)第⼀章项⽬背景1.1空⽓污染现况分析随着科技发达，⼯业蓬勃发展，V0C在各世界已产⽣严重污染，造成光化学烟雾、臭氧浓度升⾼、霾害机率增加，已经是⺠众所关注的话题。
工业企业挥发性有机物泄漏检测与修复技术指南及编制说明
附件3《工业企业挥发性有机物泄漏检测与修复技术指南（征求意见稿）》编制说明《工业企业挥发性有机物泄漏检测与修复技术指南》编制组二〇二〇年九月目录1 标准编制背景 (1)1.1 任务来源 (1)1.2 工作过程 (1)2 标准制订必要性 (1)3 国内外工业企业LDAR实施概况 (2)3.1 国内工业企业LDAR实施情况 (2)3.2 国外工业企业LDAR实施情况 (2)4 国内外相关标准情况 (3)4.1 国内标准 (3)4.2 国外标准 (5)5 标准制订的基本原则和技术路线 (7)5.1 基本原则 (7)5.2 技术路线 (7)6 标准主要技术内容 (8)6.1 指南结构 (8)6.2 引用、参考标准法规 (8)6.3 本标准适用范围 (8)6.4 术语和定义 (8)6.5 项目建立 (9)6.6 现场检测 (9)6.7 泄漏维修 (11)6.8 质量控制 (11)7 本标准实施建议 (11)《工业企业挥发性有机物泄漏检测与修复技术指南（征求意见稿）》编制说明1 标准编制背景1.1 任务来源根据《中华人民共和国大气污染防治法》《大气污染防治行动计划》《重点行业挥发性有机物综合治理方案》等文件的要求，挥发性有机物（VOCs）的治理已成为生态环境保护的重点工作。
设备动静密封点泄漏是VOCs无组织排放的重要源项之一，《挥发性有机物无组织排放控制标准》（GB 37822—2019）及相关行业标准中均明确要求企业中载有气态或液态VOCs物料的设备与管线组件的密封点大于等于2000个，应开展泄漏检测与修复工作。
为进一步规范泄漏检测与修复的工作流程，实现科学监管，根据《打赢蓝天保卫战三年行动计划》（国发〔2018〕22号）中的要求，生态环境部将出台《工业企业挥发性有机物泄漏检测与修复技术指南》。
本标准的制订由生态环境部环境工程评估中心牵头，青岛中石大环境与安全技术中心有限公司、中石化青岛安全工程研究院及上海市环境科学研究院协作共同制订。
赛默飞LDAR(泄露测检与修复) 解决方案
7
Why Control VOC 为什么要控制VOC
VOC Reaction Mechanism VOC反应机制
NOx + VOC sunlight
O3
PM2.5 & Smog
Environment & Health Problems 环境和健康问题
自1983年公布EPA方法21开始。
已经有超过25个美国联邦法规要求执行泄漏检 测与修复-LDAR
在化工行业和精炼行业要求强制执行泄漏检测 与修复-LDAR
泄漏检测与修复（LDAR）是有计划地确定泄漏 中的设备，并通过维修减少VOC排放的工作。
12
美国对VOC控制的时间表
清洁空气法案起步研究 清洁空气法形成空气质量标准
分析仪器、设备、试 剂和耗材、软件和服 务的领先供应商。
深度
• 创新产品 • 应用知识和专长 • 科学生产力合作伙伴
领先的品牌
2
Thermo Fisher Scientific 在中国的历史
• 1983年：北京，全国第一套空气质量自动分析系统，20年稳定运行。至今为 全国400余个城市提供了上千个子站长期运行
9
来源: US EPA: /ttn/chief/conference/ei13/mobile/hodan.pdf
过去30年美国炼油/石油化工行业对VOC排放的控制
注释：VOC - Volatile Organic Compound，挥发性有机化合物
10
95% 83%
• 地表臭氧/城市光化学烟雾 • Ground level ozone/urban smog
• 造成PM2.5值上升 • 局部地区雾霾天气 • 急性呼吸道损伤
化工企业化学品泄漏防控管理方案
化工设备泄漏的项目管理方案改进思路
1）项目目的：
- 项 目 目 的：让企业设备泄漏发生机会为零，提高企业的安全风险管理能力。 - 提高管理效率：有效整合资源，以最合理的投入（管理人员、软硬件、时间等）达到最佳的监管效果。
2）问题思考：
- 光靠监管工作，企业危险发生的问题还有？ - 是否单纯靠严格执法的作用是有不完善的地方？ 企业被动 事后管理 企业主动 源头防控
18
设备泄漏的管制方案
1、设备精准管理体系
1. 以现场管理团队为主的自主性改善活动 2. 透过自主保养的诊断，落实泄漏问题的发现与改善 3. 提高操作员设备知识与检测保养技能
4. 遵守操作标准并传承经验
防止设备 劣化泄漏 发挥设备 的极限 舒适的 操作环境 改善人员 的意愿
建构“我的设备，我来检测维护”的体系 诊 断 活 动 小 组 改 善 活 动 看 板 作 业 标 准 共 同 活 动
化工企业化学品泄漏防控管理
2015年11月13日
目录
项目背景及前期调查分析
设备泄漏的管制方案
泄漏检测修复(LDAR)技术 设备风险及可靠性评估
试点计划
1、背景
2000年以来，五通桥区化工企业伴随化工装置的复杂化、规模化，出现了危险化学
品泄漏导致环境事件乃至安全事故的情况。 五通桥区委区政府领导对此问题高度重视，五通桥区人民政府安全生产委员会于2015 年9月24日以“五安委（2015）24号”文件发布了《五通桥区人民政府安全生产委员会 关于开展危险化学品关键设备精准管理工作的通知》。 四川省职业安全健康协会危险化学品分会（以下简称危化分会）受五通桥区人民政府 委托，2015年危化分会组织专家对该区危险化学品企业进行了多次安全检查，发现了40 0余处安全隐患，并督促企业进行了整改。但是依然存在发生泄漏的可能。 2015年部分企业发生了危险化学品泄漏事件，造成了不良的社会影响，也导致企业生 产经营活动受到停产整顿的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工生产装置泄漏检测与修复技术指南
随着化工产业的迅猛发展，化工生产装置泄漏成为一个不可忽视的问题。
泄漏不仅会造成环境污染和安全风险，还会导致生产损失和资源浪费。
因此，对于化工生产装置泄漏进行及时准确的检测与修复至关重要。
本文将介绍化工生产装置泄漏检测与修复的技术指南，以帮助化工企业提高运行效率、降低风险，并保护环境。
一、泄漏检测技术
1. 热成像技术
热成像技术是一种非接触、实时、无损的泄漏检测方法，它基于物体在不同温度下的辐射能量差异，通过红外热像仪捕捉泄漏源周围的温度变化，进而确定泄漏位置。
该技术对于检测到较高温度差异的泄漏源特别敏感，且检测速度快、精度高，被广泛应用于化工装置的泄漏检测中。
2. 气体检测仪器
气体检测仪器可以用于检测泄漏源周围的气体浓度变化。
常用的气体检测仪器包括气体检测探头、气体分析仪和气体检测系统。
通过设置合适的气体指标和阈值，可以实时监测泄漏源附近的气体浓度，从而快速发现泄漏并采取相应的修复措施。
3. 声音检测技术
声音检测技术可以通过捕捉泄漏源周围的声音频谱变化来识别泄漏
位置。
当气体或液体从管道或阀门泄漏时，会发出特定频率的声音。
利用专业的声音检测设备，可以识别出这些频率特征，从而定位泄漏源。
声音检测技术操作简便，适用于小型泄漏的检测，但对于大规模
泄漏往往不够敏感。
二、泄漏修复技术
1. 密封修复
当发现泄漏源后，首选的修复方法是通过密封来阻止泄漏。
具体操
作包括清洁泄漏部位，去除锈蚀、杂质等污染物，使用耐化学腐蚀的
密封材料进行封堵。
选择合适的密封材料是关键，需考虑其化学性质、耐压性能和耐腐蚀性能等因素。
2. 更换损坏部件
如果泄漏源是由于设备的损坏或老化造成的，必要时需要更换损坏
的部件。
在更换过程中，应确保新部件的质量和性能能够满足操作要求，并进行合适的预防措施，避免再次出现泄漏。
3. 强化设备维护
定期检查和维护化工生产装置是预防泄漏的有效手段。
包括对设备
进行清洗、涂层更新、防腐处理等，及时修复和更换老化部件，确保
装置的完好性和稳定性。
4. 应急响应措施
在泄漏事故发生时，必须迅速采取应急响应措施，有效控制泄漏，减小损失。
这包括封堵泄漏源、采取紧急排放、清洗等。
同时，要做好事故上报和记录，总结经验教训，以避免类似事件再次发生。
三、规范与培训
为了提高泄漏检测与修复的效率和准确性，化工企业应建立相应的规范和培训体系。
具体而言，需要制定泄漏检测与修复的标准操作规程，规定相关的岗位职责和操作流程，并配备适当的设备和工具。
此外，通过对员工进行培训，提升其泄漏检测与修复的技能和意识，增强化工企业的安全生产管理水平。
结论
化工生产装置泄漏的检测与修复是保障生产安全和环境保护的重要环节。
本文介绍了热成像技术、气体检测仪器和声音检测技术等泄漏检测方法，以及密封修复、更换损坏部件、强化设备维护和应急响应措施等泄漏修复技术。
合理应用这些技术和方法，结合规范与培训，可以帮助化工企业实现泄漏的早期预警和及时修复，最大程度地减少泄漏的危害和影响，保障生产的可持续发展。
