第9讲 回旋转设计
机电装备设计9
32
显然存在着一个最佳的L/a值。这时，柔度
y/Fc最小，也就是主轴组件的综合刚度最大。如果a
为已定，则存在着一个最佳跨距L0。通常，L／a= 2～3.5。从线图上也可以看到，在L／a的最佳值附 近，柔度变化不大。当L＞ L0时，柔度的增加比L＜ L0时慢。设计时首先应争取符合最佳跨距。
33
9
5 精度保持性（Precision Preserve)
定义：指长期地保持其原始制造精度的能力。 要保证这些表面的耐磨性和有调整间隙的可能。 影响耐磨性因素：轴件、轴承的材料与热处理，轴承(或衬套) 的类型及润滑方式等。
3.5.3 主轴轴承的选择
重要性：主轴的旋转精度在很大程度上由其轴承决定，轴承 的变形量约占主轴组件总变形量的30﹪～50﹪，轴承的发热 量占的比重↑。 对主轴轴承要求：旋转精度高、刚度大、承载能力强、抗振 性好、速度性能高、摩擦功耗小、噪声低和寿命长等 。
18
3 空气动压轴承
工作原理：空气动压轴承的工作原理与液体动压基本相同，在
轴颈和轴瓦间形成气楔。 特点：由于空气的可压缩性、粘度系数和温度变化均较小，用
于超高速、超高低温、放射性、防污染等场合。
应用：惯性导航陀螺仪、真空吸尘器的小型高速风机(18000 r／ min)、纺织机心轴(转速大于100000r／min)、波音747座舱内三 轮型空调制冷涡轮机(40000 r／min)、太阳能水冷凝器、飞机燃 气涡轮(35000 r／min)等机器中。 空气动压轴承不需气源、密封和冷却系统，耗能低，效率 达99％，结构简单，工作可靠，寿命长，适用于超高速轻载的 小型机械。
10
1 主轴滚动轴承类型
11
2 滚动轴承选用 参考依据：转速、载荷及结构尺寸。 整体原则： 线接触轴承（滚柱、滚锥、滚针）：承载力↑，摩擦力↑，n↓； 点接触球轴承：承载力↓ ，摩擦力↓，n ↑ ； 一般轴系要同时承受径向载荷与双轴向载荷，可按下列条件 选用滚动轴承： (1)中高速重载 双列圆柱滚子轴承配双向推力角接触球轴承(若配推力轴承， 则极限转速降低)。成对圆锥滚子轴承结构简单，但极限转速较低。 空心圆锥滚子轴承的极限转速提高，但成本较高。 (2)高速轻载 成组角接触球轴承，根据轴向载荷的大小分别选用25°或 15°接触角。 (3)轴向载荷为主精度不高时，选用推力轴承配深沟球轴承；精度 12 较高，选用向心推力轴承。
第9章螺栓的设计PPT课件
03
2
9.3 螺栓线框架的设计
1. 画旋转外型 画一个旋转外型，如图9-3所示。
图9-3
（1）设定构图平面为T，构图深度为Z：0，设当前图层为1， 命名为“旋转截面”。按“F9”键，显示坐标轴。 （2）绘制草图，修整成如图9-4所示图形。
图9-4
3
（3）倒角(单一距离)1×1
单击 主菜单 → 绘图 → 下一页 → 倒角 命令，过程如图9-5所示，出现如图9-6所 示的对话框。
打断
图9-15
图9-16
图9-17 8
9.4 旋转实体
（1）图层设定为 5，命名为“旋转实体”。
（2） 单击 主菜单 → 实体 → 旋转 → 串联 命令，点选图 9-14所示的
“旋转外形”为串联，在信息提示区出现提示：
。
（3）点选图9-14所示的“旋转轴”为旋转轴，出现如图9-19所示对话框，
参数选择如图所示。
谢谢聆听
THANK YOU FOR LISTENING 演讲者：XX 时间：202X.XX.XX

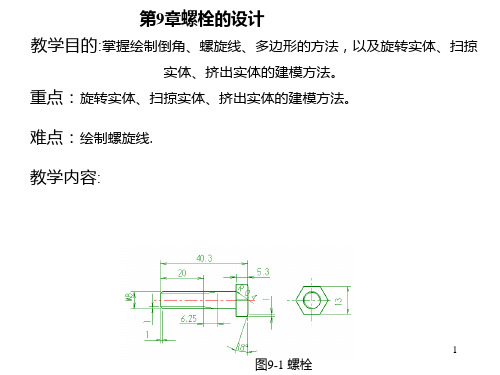

第9章螺栓的设计 教学目的:掌握绘制倒角、螺旋线、多边形的方法，以及旋转实体、扫掠
