一种计算全陶瓷微封装燃料芯块有效热导率的有限元方法
tsv转接板等效热导率预测方法及系统
tsv转接板等效热导率预测方法及系统随着集成电路技术的不断发展，芯片内部的散热问题越来越突出。
在高性能芯片中，由于电流密度的增加，芯片的功耗也随之增加，导致芯片温度的快速上升。
为了解决这一问题，tsv转接板被广泛应用于集成电路中，用于提高芯片的热传导性能。
tsv转接板是一种通过垂直连接芯片和散热系统的技术，它能够提供更高的热传导效率。
然而，为了设计有效的散热系统，需要准确预测tsv转接板的等效热导率。
在进行tsv转接板的等效热导率预测时，可以采用数值模拟方法。
数值模拟方法通过建立tsv转接板的数学模型，利用计算机仿真技术对其进行分析和预测。
常用的数值模拟方法包括有限元方法和有限差分方法。
有限元方法是一种常用的数值模拟方法，它将tsv转接板划分为许多小的有限元素，然后利用数学方程对每个有限元素进行求解。
通过求解得到的温度分布，可以计算出tsv转接板的等效热导率。
有限差分方法是另一种常用的数值模拟方法，它将tsv转接板划分为网格，然后通过差分方程对每个网格进行求解。
通过求解得到的温度分布，可以计算出tsv转接板的等效热导率。
除了数值模拟方法，还可以使用实验方法来预测tsv转接板的等效热导率。
实验方法通过搭建实验平台，利用测温仪器对tsv转接板的温度进行监测，然后通过实验数据计算出其等效热导率。
为了更加准确地预测tsv转接板的等效热导率，可以结合数值模拟方法和实验方法。
首先，通过数值模拟方法建立tsv转接板的数学模型，并计算出其温度分布。
然后，通过实验方法进行实际测温，将实验数据与数值模拟结果进行对比和修正，以得到更准确的等效热导率。
针对tsv转接板等效热导率预测的需求，可以设计一种专用的预测系统。
该系统应包括数值模拟模块和实验模块。
数值模拟模块用于建立tsv转接板的数学模型，并进行数值计算。
实验模块用于搭建实验平台，并进行温度测量。
通过将数值模拟结果和实验数据进行对比和修正，系统可以提供更准确的tsv转接板等效热导率预测结果。
氧化铝陶瓷导热系数
氧化铝陶瓷导热系数摘要：本文通过对氧化铝陶瓷材料的热导率测试，研究了铝陶瓷导热系数的特性，对铝陶瓷的应用有一定的指导意义。
关键词：氧化铝陶瓷；热导率；导热系数1 绪论氧化铝陶瓷是由铝、氧和碳组成的复合材料，其具有独特的结构特点，可是不管什么复合材料，其导热系数都是影响到其特性的重要性质，除了复合材料外，在任何工程实践中，导热系数也是不可或缺的，因此，本文旨在研究氧化铝陶瓷的导热系数特性，以便对其应用提供一定的参考。
2 热性能2.1 热量差热量差是指某个体系中，不同部分之间，热量的传导量等差，它是衡量一种材料的导热性能的重要指标，它可以测定一种材料的导热系数，如氧化铝陶瓷，它的热量差可以用实验测得。
2.2 热导率热导率是指某种材料，在某一温度下，通过一定温度差，热量可以传输几百米的时间，它可以由热量差测得。
热导率可以用实物或模拟的方法测定，如氧化铝陶瓷，它的热导率可以是实物测试，也可以用模型模拟的方法测得。
2.3 热传导系数热传导系数是指一种材料在某一温度上的热传导率，它可以由热量差和热导率测得，由于氧化铝陶瓷是一种复合材料，因此它的热传导系数会不同，受到各种因素的影响。
3 实验方法3.1 准备准备实验样品，根据实验需要，准备足够的氧化铝陶瓷材料，根据实验要求，将样品分成几份，每份的厚度都保持一致，保持实验条件的准确。
3.2 实验测量测试热量差：根据实验要求，使用热量计，测量两侧的温度差，得出氧化铝陶瓷的热量差。
测试热导率：根据实验要求，使用热量计和温度传感器，测量热量差、温度差，以及氧化铝的温度，计算出氧化铝的热导率。
4 结果与分析根据实验结果，氧化铝陶瓷的热量差为3.5，热导率为2.5，由此，可以计算出氧化铝陶瓷的导热系数为0.7，其结果表明，氧化铝陶瓷的导热系数比单一的铝低，但也不是很低。
5 结论本文通过实验，对氧化铝陶瓷的热量差、热导率和导热系数进行了测量，结果表明，氧化铝陶瓷的导热系数为0.7，为该材料提供了一定的参考。
热工水力学
1.反应堆的热源来自核裂变过程中释放出来的能量，每次裂变释放出的总能量平均约为200MeV2.压水堆常使用UO2弥散体和UO2陶瓷燃料；氧-铀原子比为2的UO2的熔点是2800℃；现代压水堆都使用Zr-2 或者Zr-4 作为燃料包壳。
实际设计时，选用的包壳外表面的最高温度一般不超过350℃。
3.轻水具有良好的导热性能，比热和汽化潜热都比较大，价格很便宜，所需的ji 功率较小，是性能比较好的冷却剂。
缺点是中子吸收截面较大，沸点低，在高温下运行保持液相需要较高的压力。
4.对于压水堆棒状燃料元件，间隙热导的经验值约是5678w/(m2.℃) 。
5.燃耗越深，UO2的热导率越小，熔点越低。
6.有限圆柱体的均匀裸堆，堆芯体积释热率沿径向呈零阶贝塞尔函数分布，沿轴向呈余弦函数分布。
7.将堆芯内燃料芯块核反应释热传输到反应堆外的过程依次是燃料元件的导热、包壳外表面与冷却剂之间的传热和冷却剂的输热。
8.单相强迫对流传热系数的准则表达式。
通道的水力等效直径9.临界热流密度的两种主要传热机理是汽泡合并和流体动力学不稳定性强制对流沸腾可能出现的两种临界热流密度工况分别是偏离泡核沸腾和蒸干；前者常发生在高热流密度，欠热泡核沸腾或低含气率的饱和泡核沸腾的沸腾传热工况之后，后者常发生在低热流密度通过液膜的强制对流蒸发的沸腾传热工况之后。
当发生偏离泡核沸腾更容易引起壁面发生快速烧毁。
10.流体流动的总压降包括壁面摩擦压降、流体加速度压降、提升压降和形阻压降.其中壁面摩擦压降和形阻压降是不可逆的压降损失。
11.在均匀加热向上流动的垂直通道中，随含气率的增加，可能依次出现汽水两相流的典型流型是：泡状流、弹状流、环状流、滴状流12.泡核沸腾的传热机理主要有汽化潜热传热、汽液置换传热和微对流传热13.当平均流体温度上升到饱和温度温度时，就开始了饱和泡核沸腾。
该起始点称为热平衡态饱和沸腾起始点，在改点上热平衡含气x E=0 而中心液核达到饱和温度那一点称为真正饱和沸腾起始点。

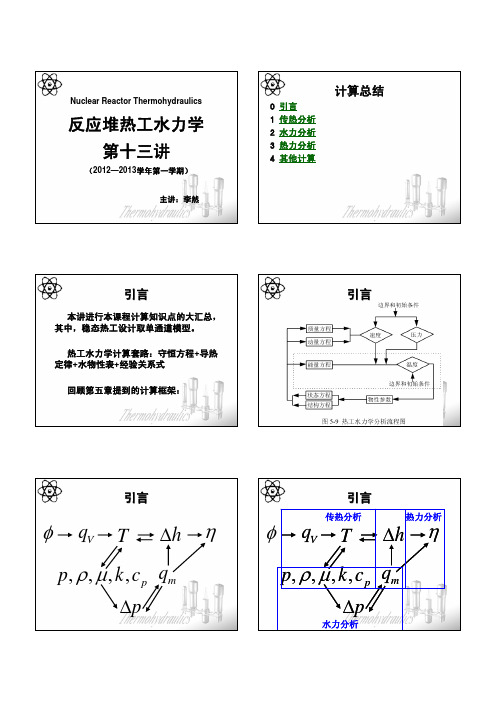

热工水力学13(计算总结)
Nuclear Reactor Thermohydraulics
反应堆热工水力学 第十三讲
（2012—2013学年第一学期） 主讲：李然
0 1 2 3 4
引言 传热分析 水力分析 热力分析 其他计算
引言
本讲进行本课程计算知识点的大汇总， 其中，稳态热工设计取单通道模型。 热工水力学计算套路：守恒方程+导热 定律+水物性表+经验关系式 回顾第五章提到的计算框架：
4 其他计算
• 其他几何条件、加热条件下的热工水力分 析； • 流速测量计算； • 无旋、无粘、不可压缩假定下，伯努利方 程的运用； • 两相流型的判别； • 用乘积法和混合法计算工程热管因子； • 提升压降驱动的自然循环。
34.64%
W 9.547 109 (kWh) • 注意要点： 电站净效率是电功率的净输出比反应堆发 热功率 容量因子的含义
例题2.3 摩擦压降
• 参考答案：
pfric 26.15(kPa)
• 注意要点： 计算Re最好直接利用质量流密度 推荐McAdams（圆管）和Wantland（棒 束）关系式 两相流摩擦压降与含汽率的积分有关，不 做要求
例题2.4 形阻压降
• 接上题，稳态运行时，求额定功率下平均 管形阻压降。
引言
引言
引言
qV
T
p
h
传热分析
热力分析
qV
T p
水力分析
h
p, , ຫໍສະໝຸດ , k , c p qmp, , , k , c p qm
引言
反应堆稳态热工设计的任务： • 设计一个既安全而又经济的反应堆系统。
引言

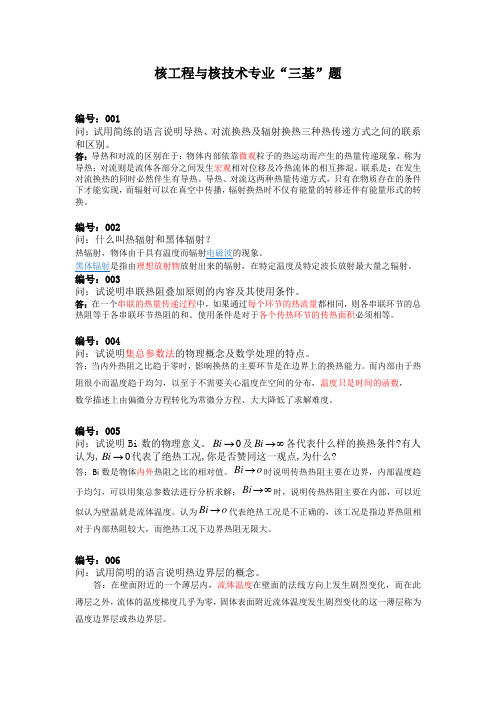

三基题160答案版 (1)
核工程与核技术专业“三基”题编号：001问：试用简练的语言说明导热、对流换热及辐射换热三种热传递方式之间的联系和区别。
答：导热和对流的区别在于：物体内部依靠微观粒子的热运动而产生的热量传递现象，称为导热；对流则是流体各部分之间发生宏观相对位移及冷热流体的相互掺混。
联系是：在发生对流换热的同时必然伴生有导热。
导热、对流这两种热量传递方式，只有在物质存在的条件下才能实现，而辐射可以在真空中传播，辐射换热时不仅有能量的转移还伴有能量形式的转换。
编号：002问：什么叫热辐射和黑体辐射？编号：003问：试说明串联热阻叠加原则的内容及其使用条件。
答：在一个串联的热量传递过程中，如果通过每个环节的热流量都相同，则各串联环节的总热阻等于各串联环节热阻的和。
使用条件是对于各个传热环节的传热面积必须相等。
编号：004问：试说明集总参数法的物理概念及数学处理的特点。
答：当内外热阻之比趋于零时，影响换热的主要环节是在边界上的换热能力。
而内部由于热阻很小而温度趋于均匀，以至于不需要关心温度在空间的分布，温度只是时间的函数， 数学描述上由偏微分方程转化为常微分方程、大大降低了求解难度。
编号：005问：试说明Bi 数的物理意义。
0Bi →及Bi →∞各代表什么样的换热条件?有人认为,0Bi →代表了绝热工况,你是否赞同这一观点,为什么?答；Bi 数是物体内外热阻之比的相对值。
o Bi →时说明传热热阻主要在边界，内部温度趋于均匀，可以用集总参数法进行分析求解；∞→Bi 时，说明传热热阻主要在内部，可以近似认为壁温就是流体温度。
认为o Bi →代表绝热工况是不正确的，该工况是指边界热阻相对于内部热阻较大，而绝热工况下边界热阻无限大。
编号：006问：试用简明的语言说明热边界层的概念。
答：在壁面附近的一个薄层内，流体温度在壁面的法线方向上发生剧烈变化，而在此薄层之外，流体的温度梯度几乎为零，固体表面附近流体温度发生剧烈变化的这一薄层称为温度边界层或热边界层。
热工水力学
第一章二、比较成熟的动力堆型有那些，他们各有什么特点？三、反应堆热工分析主要包括那些内容？第二章二、反应堆在停堆后为什么还要继续冷却？停堆后的热源由哪几部分组成，他们各具有什么特点？原因：在反应堆停堆后，其功率并不是立刻降为零，而是按照一个负的周期迅速地衰减，周期的长短最终取决于寿命最长的放射缓发中子的裂变核群的半衰期。
当反应堆由于事故或正常停堆后，堆内自持的链式裂变反应虽然随即终止，但还是有热量不断地从芯块通过包壳传入冷却剂中，因此，在反应堆停堆后，还必须采取一定的措施对堆芯继续进行冷却，以便排除这些热量防止损坏燃料元件。
热量来源：燃料棒内储存的显热，剩余中子引起的裂变和裂变产物的衰变及中子俘获产物的衰变。
铀棒内的显热和剩余中子裂变热大约在半分钟之内传出，其后的冷却要求完全取决于衰变热；假设反应堆在运行了一段很长时间后停堆，这意味着裂变产物已经达到平衡，这时衰变热一开始约为停堆前功率的6%，而后迅速衰减。
三、以压水堆为例，说明停堆后的功率约占停堆前堆功率的百分数。
大约在停堆后多久，剩余裂变可以忽略？假设反应堆在运行了一段很长时间后停堆，这意味着裂变产物已经达到平衡，这时衰变热一开始约为停堆前功率的6%，而后迅速衰减。
压水堆经过长期运行后停堆，其衰变热随时间的变化见下表，可以知道，一年后剩余裂变可以忽略。
第三章一、各种形状的燃料元件导热计算二、单相对流换热计算沸腾形式详细图表分析，请参考P37四、何谓沸腾临界？压水堆在正常工况下首先防止的是快速烧毁还是慢速烧毁？为什么？而在事故工况下又怎样？沸腾临界的特点：由于沸腾机理的变化引起的换热系数的陡降，导致受热面的温度骤升。
临界热流密度：达到沸腾临界时的热流密度。
沸腾临界一般和发生沸腾临界时的流型有着密切的关系。
沸腾临界根据流动工况的不同通常分为两类：1.过冷或低含汽量下的沸腾临界；2.高含汽量下的沸腾临界；常见的核燃料：六、如何选取包壳材料？有哪些常见的包壳材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种计算全陶瓷微封装燃料芯块有效热导率
的有限元方法
一种计算全陶瓷微封装燃料芯块有效热导率的有限元方法，可以通过以下步骤实现：
1. 建立全陶瓷微封装燃料芯块的有限元模型。
根据实际尺寸和材料参数，使用有限元软件（如ANSYS）建立燃料芯块的几何形状模型，并设置相应的网格划分。
2. 确定边界条件和热载体流体流动条件。
根据实际情况，设置恰当的边界条件和热载体流体流
动条件，以使模拟结果更加准确。
3. 设置燃料芯块的材料属性。
根据燃料芯块的材料参数，设置相关的导热系数、热容等属性。
4. 定义热导率计算模型。
根据热传导的物理原理，定义热导率计算模型。
可以采用Fourier定
律或其他适用的热传导计算模型。
5. 进行热传导计算。
利用有限元软件对燃料芯块进行热传导计算，得到各个节点的温度分布。
6. 计算有效热导率。
根据热传导计算结果，计算燃料芯块的有效热导率。
可以根据热导率在各
个节点的分布情况加权平均计算。
7. 分析和优化。
根据有效热导率的计算结果，进行分析和优化，以提高燃料芯块的热传导性能。
通过以上步骤，可以使用有限元方法计算全陶瓷微封装燃料芯块的有效热导率，并为相关工程
设计和优化提供参考。
