技术标投标文件勘察设计大纲 技术建议书

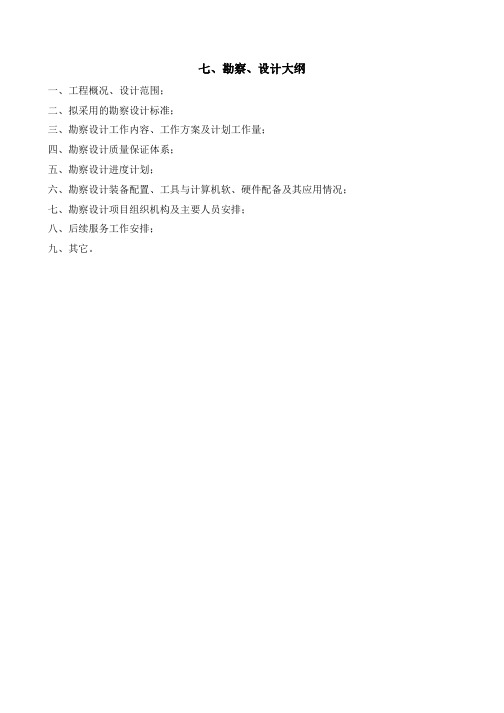

七、勘察、设计大纲一、工程概况、设计范围；二、拟采用的勘察设计标准；三、勘察设计工作内容、工作方案及计划工作量；四、勘察设计质量保证体系；五、勘察设计进度计划；六、勘察设计装备配置、工具与计算机软、硬件配备及其应用情况；七、勘察设计项目组织机构及主要人员安排；八、后续服务工作安排；九、其它。（一）、工程概况、设计范围1.1项目概况

本项目为****延伸线工程，顺庆岸起于****解放街预留口，跨过丁香街后落地；高坪岸起于****白塔路预留口，沿清溪河延伸,高架跨过鹤鸣路后在仙鹤路转盘处落地。该项目顺庆岸延伸线路线全长623m，其中桥梁长485m；高坪岸延伸线路线全长1026m，其中桥梁长946m。总投资2.61亿元。延伸线工程的建设对南充****交通量疏解有重要作用，能充分发挥其过江主要通道的功能，实现交通分流、减少交通拥挤、提高出行效率。

1.2勘察、设计范围本项目为中坝嘉陵江大桥延伸线工程勘察设计。包括路线、桥梁、路基、路面、路线交叉、交通工程、配套的排水、景观工程、照明工程及沿线设施所有配套工程全部勘察、设计工作（包括项目勘察、测量、施工图设计、预算编制、招标配合服务及建设全过程设计服务等）。

（二）、拟采用的勘察设计标准；1)《市政工程勘察规范》（CJJ56-94）

2)《城市测量规范》（CJJ8-99）3)《公路工程地质勘察规范》（JTJ064-98）4)《岩土工程勘察规范》（GB50021-2001）5)《公路勘测规范》（JTGC10－2007）6)《公路桥涵地基与基础设计规范》（JTGD63—2007）7)《公路桥梁抗震设计细则》（JTG/TB02-01-2008）8)《公路土工试验规程》（JTGE40-2007）9)《岩土工程勘察规范（2009年版）》（GB50021-2001）10)《公路工程抗震设计规范》（JTJ004-89）11)《土的分类标准》（GBJ145-90）12)《建筑地基基础设计规范》（GB50007-2002）13)《建筑抗震设计规范（2008年版）》（GB50011-2001）14)《工程测量规范》（GB50026-93）15)《建筑边坡工程技术规范》（GB50330-2002）16)《软土地区工程地质勘察规范》（GBJ83-91）17)《岩土工程勘察规范》（GB50021-2001）18)《工程岩体分级标准》（GB50218-94）19)《工程岩体试验方法标准》（GB/T50266-99）20)《膨胀土地区建筑技术规范》（GBJ112-87）21)《建筑桩基技术规范》（JGJ94-2008）22)《土工试验规程》（SL237-1999）23)《原状土取样技术标准》（JGJ89-92）24)《建筑工程地质钻探技术规程》（JGJ87-92）25)《岩土工程勘察报告编制标准》（CECS99:98）26)《建筑工程勘察文件编制深度规定》（试行）（建质［2003］114号）27)《城市道路工程设计规范》（CJJ37-2012）

28)《市政公用工程设计文件编制深度规定》（建设部2004.03）29)《城市道路平面交叉口规划与设计规程》（J10099—2001）30)《城市道路工程施工质量验收规范》（DBJ50-078-2008）31)《公路路基设计规范》（JTGD30-2004）32)《公路路基施工技术规范》（JTGF10-2006）33)《公路路面基层施工技术规范》（JTJ034-2000）34)《公路沥青路面设计规范》（JTGD50-2006）35)《公路沥青路面施工技术规范》(JTGF40-2004)36)《公路路线设计规范》（JTGD20-2006）37)《城市道路和建筑物无障碍设计规范》（JGJ50-2001）38)《公路工程抗震设计规范》（JTJ004-89）（第四章桥梁部分作废，其余有效）39)《城市工程管线综合规划规范》（GB50289-98）40)《室外给水设计规范》（GB50013-2006）41)《给排水管道工程施工及验收规范》（GB50268—2008）42)《给水排水工程管道结构设计规范》（GB50332-2002）43)《埋地聚乙烯给水管道工程技术规程》(CJJ101-2004)44)《给水排水工程埋地钢管管道结构设计规范》（CECS141:2002）45)国标图集07MS101《市政给水管道工程及附属设施》46)《室外排水设计规范（2011版）》（GB50014-2006）47)《给水排水工程构筑物结构设计规范》（GB50069-2002）48)国标图集《市政排水管道工程及附属设施》（06ＭＳ201）49)《城市电力规划规范》（GB/50293-99）50)《城市电力电缆线路设计技术规定》（DL/T5221-2005）51)《电力工程电缆设计规范》（GB50217-2007）52)《低压配电设计规范》（GB50054-95）53)国标图集《35KV及以下电缆敷设》（94D101-5）54)国标图集《电力电缆井设计与安装》（07SD101-8）55)《通信管道与通道工程设计规范》（GB50373-2006）56)《通信管道工程施工及验收规范》（GB50374-2006）57)国标图集《地下通信线缆敷设》（05X101-2）58)《城市道路设计规范》CJJ37-9059)《城市道路照明设计标准》CJJ45-200660)《城市道路照明工程施工及验收规程》CJJ89-200161)《10KV以下变电所设计规范》GB50053-9462)《电气装置安装工程接地装置施工及验收规范》GB50169-200663)《城镇燃气设计规范》（GB50028-932002年版）64)《城市居住区规划设计规范》（GB50180-93）65)《城镇燃气输配工程施工及验收规范》（CJJ33-2005）66)《埋地钢质管道石油沥青防腐层技术标准》(SY/T0420-97)67)《钢质管道焊接与验收》(SY/T4103-1995)68)《石油天然气钢质管道对接焊缝射线照相及质量分级》(SY4056-93)69)《城市桥梁设计准则》（CJJ11—93）。70)《公路桥涵设计通用规范》（JTGD60—2004）。71)《公路圬工桥涵设计规范》（JTGD61—2005）。72)《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62—2004）。73)《公路工程抗震设计细则》（JTG/TB02-01-2008）。74)《公路桥涵施工技术规范》（JTG/TF50-2011）。75)《公路桥涵钢结构及木结构设计规范》(JTJ025-86)。76)《钢筋机械连接通用技术规程》（JGJ107—2010\J986—2010）。77)《钢筋焊接及验收规程》（JGJ18—2003\J253—2003）。78)《城市桥梁工程施工与质量验收规范》（CJJ2－2008）。79)《公路与桥梁专用设备及材料标准汇编》。80)《钢筋剥肋滚轧直螺纹连接技术规程》（DB50/5027—2004）。81)《城市道路设计规范》（CJJ37—2012）82)《城市道路交通规划设计规范》（GB50220－95）83)《道路交通标志和标线》（GB5768－2009）84)《道路交通标志板及支撑件》（GB/T23827-2009）85)《公路交通标志反光膜》（GB/T18833-2002）86)《道路交通标线质量要求和检测方法》（GB/T16311-2009）87)《道路交通信号灯设置与安装规范》（GB14886-2006）88)《道路交通信号灯》（GB14887－2003）89)《道路交通信号控制机》（GB25280-2010）

（三）、勘察设计工作内容、工作方案及计划工作量3.1勘察设计工作内容

根据招标文件的要求，本次所涉及工程勘察设计内容主要包含以下几个方面：3.1.1****延伸线工程勘察设计包括路线、桥梁、路基、路面、路线交叉、交通工程、配套的排水、景观工程、照明工程及沿线设施所有配套工程全部勘察、设计工作（包括项目勘察、测量、施工图设计、预算编制、招标配合服务及建设全过程设计服务等）。3.1.2认真作好设计技术文件编制，为业主提供工程施工招标所需的工程数量和工程量清单等。3.1.3负责施工期间的后续服务工作。如果我公司中标，在施工期间将派驻工地设计代表以及时提供现场后续服务工作。3.1.4除招标人提出的方案外，我公司若中标将根据现场详细的调查研究和资料收集，认真进行方案比选和技术经济、安全、环保分析，提出最为合理的设计方案。3.2工作方案及计划工作量3.2.1方案设计文件编制1）对本工程项目的相关背景、人文环境、水文资料的调研；2）根据调研资料编制可行性研究报告，进行方案设计；3.2.2初勘外业****延伸线工程，顺庆岸延伸线路线全长623m，其中桥梁长485m；高坪岸延伸线路线全长1026m，其中桥梁长946m。1）30m宽的道路：钻孔布置在拟建道路两侧人行道边缘布设两排钻孔，平面上呈之字形，钻孔与道路中心线垂直，钻孔单行间距暂为60m，投影到道路中线钻孔间距为50m。每隔500m间距布设一条3个钻孔的断面。2）桥涵钻孔：一跨桥在河岸两岸布置钻孔各3个，多跨桥在两岸布置钻孔各3个或每个桩基一个孔，在各跨跨基处布置钻孔。3.2.2-1勘察工作要求1）查明拟建场地各岩土层的成因、时代、地层结构和分层界限，查明岩石的坚硬程度、岩体完整程度、基本质量等级和风化程度，查明有无采空区、软弱夹层等不良地质现象。2）对地基岩土层的工程特性和地基的稳定性进行分析评价，提出各岩土层的地基承载力允许值；论证采用天然地基基础形式的可行性，对持力层选择、基础埋深等提出建议；提供各类支护结构计算所需的参数。对土层厚度较大部位作动力触探试验及土层剪切波测试。3）预测地基沉降、差异沉降和倾斜等变形特征，提供计算变形所需的计算参数。4）查明不良地质作用以及场地内边坡的类型、成因、稳定情况、分布范围、发展趋势和危害程度，预估进行工程活动的后果，对不良地质作用的防治提出意见，并提供所需计算参数。5）查明埋藏的河道、暗沟、渠、墓穴、孤石等对工程不利的埋藏物。6）查明地下水类型、埋藏条件、补给及排泄条件、腐蚀性、初见及稳定水位；提供季节变化幅度和各主要地层的渗透系数；提供基坑开挖工程应采取的地下水控制措施，当采用降水控制措施时，应分析评价水对周围环境的影响。3.2.3初步设计文件编制1）初步设计说明书2）路线：平面图、纵断面图、直线曲线及转角表、导线点成果表、路线逐桩坐标表、道路用地表和安全设施的相关图表等。
