排水管道工程施工监理细则
排水管道监理实施细则
3.2.1.3当机械挖槽时，审查其是否符合安全操作规程进行。
检查井主管道dn≤1000mm时采用圆形砖砌排水检查井, dn1000 L=719m、dn800 L=826m、dn600L=69m、dn500 L=3065m、dn400 L=1140m；主管道dn>1000mm时采用矩形砖砌排水检查井，dn1400 L=95m，埋深大于4米检查井采用混凝土检查井。当管道埋深≦3.0m时，需保证井室高度不小于1.8m，当管道埋深>3.0时，需保证井筒高度不小于1.2m。沉泥井做法为检查井井底下沉60cm。全线共设2630*2630矩形90度三通混凝土排水检查井2座，圆形Ф1000砖砌排水检查井63座、圆形Ф1500混凝土排水检查井23座。管道与井壁连接处加TW-YT-928弹性聚氨脂防水涂料。回填土要求：管道两侧回填土密实度不得小于95%，管顶以上50cm范围内回填土压实度不得小于87%，其他部位回填土压实度不得小于90%。管道回填土必须两侧同时进行并分层夯实。
2.1.1排水管渠测量放样工艺流程见图1一3。
2.2.1质量标准、检测频率与方法
2.2.1.2水准点闭合差为±12 （L为水准点之间的水平距离，单位为km）。
2.2.2.2导线方位角闭合差为±40 “n”为测站数。
2.2.2.3直接丈量测距的允许偏差、：
2.2.2.4测距小于200m时，允许偏差1/5000；
4.1监理工作流程
4.1.1地基处理和管道基础施工工艺流程见图1一7。
市政排水工程监理细则
市政排水工程监理细则比较完备的第二章排水工程施工监理实施细则第一节工程特征、设计要求和编制依据1.1 工程特征及设计要求1、本项目东西接线立交互通工程，采用雨污分流制，其中雨水由管道采集排入附近水渠，雨水管道的管位及高程和其他管线位置见施工图设计，污水设计待定。
由于本项目立交工程全线填方，雨水通过雨水口采集排到道路外侧的盖板涵，在排至盖板涵外侧的 800mm~1200mm [800mm~1500mm]雨水管后汇入附近水体。
全线管径为[800mm~1800mm]。
注：[]内数据为西接线立交工程用。
2、管道结构和施工要求(1)施工图所注管道标高均为管内底标高。
(2)钢筋混凝土管基础(垫层)采用 C20 混凝土。
(3)管道交叉时，中间应土夹石夯实。
当管道混凝土基础尺寸满足不了(D≥500 时， H<2.5t2，t2 为管顶上面管径厚)时，应在该管下面的管道进行方包处理，长度为两侧各 30cm，全包方 t1 厚 10~15cm，采用C20 混凝土。
当不足 10cm 时，混凝土管座垂直到顶。
(4)雨水管除雨水口连接管外，均需做闭水试验；(5)管道均为承插式钢筋混凝土管，接口采用橡胶圈接口。
(6)1.2 编制依据1、《某某市某某工程施工图设计》2、《混凝土结构工程施工及验收规范》(GB50204-2002)3、《市政排水管渠工程质量检验评定标准》(CJJ3-90)4、《某某桥工程项目监理规划》5、《施工图设计交底会记要》300mm~1200mm第二节施工阶段质量监理比较完备的本项目排水工程包括排水管道及盖板涵，可划分为测量放样、沟槽开挖、管道平基、管道安装、盖板涵、检查井、雨水井、闭水试验、基坑回填等工序。
排水管涵工程质量监理工作流程，见图 2-1。
1、测量放样(1)监理工作要点：①检查承包人的测量人员对图纸的熟悉程度，测量所需用的有关数据是否正确。
②复核性检查暂时水准点闭合差，导线方位角闭合差。
③检查管道中心的平面位置及高程等。
给排水管道工程监理实施细则
给排水工程监理细则编制人审核人审批人xx工程建设监理有限公司二0一五年八月十八日目录1．编制依据及引用规范标准 (2)2. 工程概况 (2)3.排水管渠工程质量监理 (5)4．排水管渠工程监理控制目标值 (16)5．排水管渠工程监理工作方法及措施 (17)6安全及文明施工监理措施 (19)1．编制依据及引用规范标准2.1《建设工程监理规范》GB50319-2013；2.2《建设工程文件归档整理规范》GB/T50328-2014；2.3《给水排水管道工程施工及验收规范》GB50268—20082.4《给水排水构筑物工程施工及验收规范》（GB50141-2008）2.5《砌体工程施工质量验收规范》GB50203-2011；2.6监理规划、施工组织设计、施工方案；2.7其它有关国家法规、规范、标准；2.工程概况因部分相交道路尚未实施，本次设计排水管无法形成管网系统，故本次考虑近远期结合方案如下：雨水：近期在管道出口处开挖明渠排至现状水系，远期待相交道路雨水管实施后，再进行管网衔接；起点～城际铁路段：受现状地形及下游水位限制，部分雨水管道与过路箱涵交叉，此时将在涵洞内的雨水管断开，同时将涵洞内下游的雨水管端头封堵，以防发生湖水倒灌，若远期涵洞处水系废除，则再将封堵的端头重新启动。
污水：近期污水管道临时堵死或溢流到雨水管中，远期待下游污水系统形成后，再进行衔接形成系统。
1.标准段管道位置：雨水管位于道路两侧20.5m；污水管位于道路两侧23.5m。
具体管位详见道排水平面图。
2.管道材料①雨水口连接管采用Ⅱ级平口式钢筋混凝土管，连接管采用C15混凝土包管,包封大样图参见附图。
②雨污水管道当管径≤600mm时，雨污水排水管管材均采用钢带增强聚乙烯螺旋波纹管,环刚度≥10kN/m2。
管道接口采用承插胶融封圈接口，管道与检查井的连接详见图集06MS201-2-56（四），管道基础采用砂石基础，详见图集06MS201-2-54，接口参见图集06MS201-2-50。
给水排水工程监理细则
给水排水工程监理细则1.工程特点:2.监理工作流程详见监理规划3.监理工作质量控制目标按合同约定达到合格要求4.分部（子分部）、分项工程质量控制4.1预留孔洞及预埋铁件的基本要求4.1.1管道穿越现浇砼楼板和墙体时应预埋套管。
套管按设计要求或施工安装标准图的要求预制加工。
下料后套管内刷防锈漆一道。
4.1.2在砼楼板、梁、墙上预留孔洞、槽和预埋铁件时，施工方应有专人按设计图纸要求将位置、标高测定，标好孔洞的部位。
将预制好的盒模、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物。
在浇注过程中，派专人配合校对，以免埋件移位。
4.1.3预埋穿楼板套管，上端高出地面20mm，厨房及卫生间套管高出地面50mm，下端与楼板底面平。
预埋上下层套管时，中心线需垂直。
4.1.4管道预留孔洞尺寸如设计未注明要求时，可按下面表中规定执行。
各种立管穿越楼板、排出管穿越基础留洞尺寸注：1、给水引入管，管顶上部净空一般不小于100mm。
2、排水排出管，管顶上部净空一般不小于150mm。
卫生器具排水管穿越楼板留洞尺寸注：如留圆形孔洞，则圆洞内切于方洞尺寸。
4.1.5地下室或地下构筑物外墙有管道穿过的，应采取防水措施，对有严格防水要求的建筑物，必须采用柔性防水套管。
4.2室内给水系统安装4.2.1给水管材、配件、水泵等验收合格，符合GB50242-2002规范中3.2材料设备管理中的各项4.2.3.1给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。
4.2.3.2管道安装应先装支吊架。
支吊架规格、型式一致，大小、长度统一，位置一条线。
间距符合设计或GB50242-2002规范中3.3.8、3.3.9、3.3.10及3.3.11中的要求。
4.2.3.3焊接的钢管，其焊缝处和弯管处严禁焊接支管。
4.2.3.4凡需隐蔽的管道在隐蔽前必须进行验收，验收合格后方可隐蔽。
4.2.3.5阀门安装前，应作耐压强度和严密性试验，试验要求及试验压力应符合GB50242-2002规范中的3.2.4、3.2.5条文中规定。
排水工程监理细则

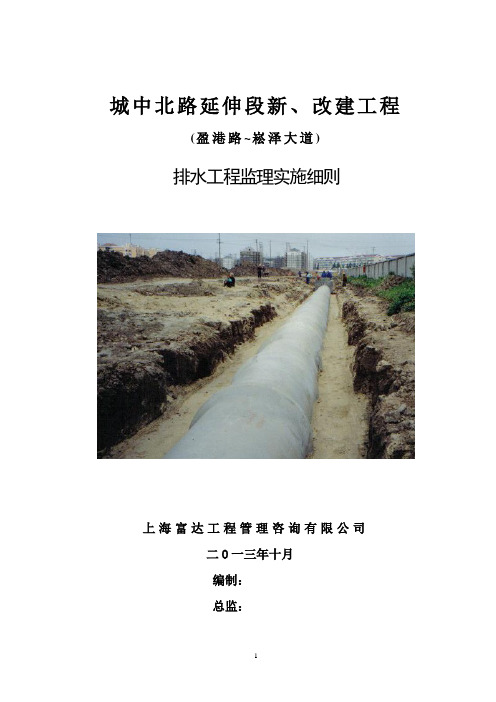

城中北路延伸段新、改建工程(盈港路~崧泽大道)排水工程监理实施细则上海富达工程管理咨询有限公司二O一三年十月编制：总监：目录一、工程概况二、工程监理依据三、监理工作控制要点及目标值四、监理工作流程五、监理工作的方法与措施六、施工重要控制要点城中北路延伸段新、改建工程(盈港路~崧泽大道)排水工程监理实施细则一、工程概况：㈠工程名称：城中北路延伸段（盈港路~崧泽大道）新、改建工程㈡建设单位：上海青浦公路建设发展有限公司㈢设计单位：上海千年城市规划工程设计股份有限公司㈣监理单位：上海富达工程管理咨询有限公司㈤施工承包单位：上海佳森建设发展有限公司㈥工程性质：市政工程㈦工程范围：城中北路呈南北走向，纵贯青浦新城，向北贯穿北片市级工业园区，直至北部界；向南穿越老城区直至南侧区界。
本工程南起盈港路交叉中心（含半幅交叉口），起点桩号K0+000，北至崧泽大道交叉口（不含交叉口），终点桩号K1+622.83，道路全长1.623km；本工程起始段约200m及靠近终点约750m道路是对原有道路进行改扩建，约占全长的55%，其余为新建道路。
㈧工程内容：1、城中北路雨、污水工程；（1）雨水工程1）雨水管埋设在道路中心线西侧2(5)米处，管径为DN600~DN1200 HDPE缠绕波纹管1843m。
2）各种雨水管径规格、长度见下表：3）各种检查井规格和座数见下表：（2）污水工程；1）污水管埋设在道路中心线东侧2米处，管径为DN300~DN600 HDPE缠绕波纹管741m。
2）各种污水管径规格、长度见下表：3）各种检查井规格和座数见下表：㈨工程特点：1．本工程管材为HDPE双壁缠绕波纹管组成。
管径为DN300~DN12002．管材埋置深度为2.0m~4.0m。
3．根据工程地质勘察报告，基坑开挖所处土质为砂质粉土，土质偏差。
4．本工程位于青浦城区，来往施工车辆、人员较多。
㈩工程实施时间：2013年10月～2014年3月完。
雨水管施工监理细则
監理實施細則（管道工程）內容提要：專業工程特點監理工作流程監理工作控制目標及控制要點監理工作方法及措施管道施工監理實施細則一、編制目的本項目施工地點為高新區，工程較為分散，為保證管道施工品質提交合格工程更好的服務於業主，制定本監理細則。
二、編制依據1、國家有關法律法規；2、監理規範（SL288-2014）、給水排水管道工程施工及驗收規範（GB50268-2008）；3、《監理合同》、《施工承包合同》；4、施工圖設計檔；5、國家和現行的市政管道規範（規程）、市政管道品質檢驗評定標準、施工和市政管道驗收規範；6、監理規劃、總體施工組織設計。
三、監理內容1、排水管道工程施工工藝流程2、排水管道工程監理工作流程管道工程监理工作流程31)、測量放樣品質控制A、要求承包人測量人員熟悉圖紙、掌握測量需用的有關數據和做好內業等有關準備工作後，經監理工程審查同意方可進場測量放樣。
B、主要進行復核性檢查核測臨時水準點閉合差和導線閉合差是否在允許範圍之內；檢驗管道中線及附屬構築物位置與溝槽長度。
C、檢測管道中線的控制點、中心樁；標示與管上下有衝突構築物位置；檢查接入原有管道或河道接頭處高程；檢查挖槽邊線、堆土界線。
2)、溝槽開挖品質控制溝槽開挖之前，先摸清施工區域內的地下管線情況，如有則在其位置上做好標記，地下管線較為密集地區採用人工挖土使其外露，並採用吊、托等加固措施，無地下管線處採用機械挖土，機械挖土時安排專人指揮，重要部位作詳細交底。
挖掘機挖土時，採取後退式挖土方法，放出管道開槽邊線。
機械挖土嚴格控制標高，避免超挖或擾動基底面，槽底以上20cm採用人工修整底面，基槽經驗收合格後，即進行基礎墊層施工。
溝槽邊單面堆土高度不大於1.5m，離槽邊的距離不小於1.2m。
且堆高不超過2米，如果受材料限制，兩側不能滿足堆土需要時，用75km推土機或組織汽車推運到適合地點堆置。
挖土深度到1.2m時，若遇土層鬆軟或天氣惡化，提前撐好擋板。
市政道路及排水工程监理细则
1、编制依据：本细则依据本工程监理实施规划、市政工程质量检验标准和市政工程技术及试验规程等相关规范规程而编制。
2、施工监理的工作原则与任务：2 .1 监理人员要遵照“严格监理、热情服务、秉公办事、一丝不苟”的工作原则处理问题，要坚持公平、公正、公开、诚信的工作态度，积极主动认真地负责地进行各项监理工作。
2 .2 监理的主要任务是：对施工过程的全方位、全过程、全环节巡视、旁站、监督与管理，防患未然，及时制止影响工程质量的各种不利因素，使承包人提交的工程项目符合合同、图纸及技术规范的使用要求和验收标准。
2 .3 严格执行监理程序，坚持做到四不准：（ 1）人力、材料、机械设备不足不准开工；（ 2）未经检查认可的材料，不准使用；（ 3）未经批准的施工工艺在施工中不准采用；（ 4）前一道工序或分项工程未经监理人员检验签认或质保资料不全，下道工序或另一部位不准开工。
2 .4 有关试验、检测：砂、砾石材料按每 4 0 0 m 3或 6 0 0 T为一验收批量，数量不够仍按一批验收，取样为砂 3 0 kg、石 8 0 kg。
如做砼配合比为砂 5 0 kg、石 1 2 0 kg。
取样方法按四分法抽取。
水泥材料按每 2 0 0吨为一检测批量，数量不够仍按一批检测。
取样为 1 2 kg，如做砼配合比取样数约 2 5 kg，取样方法为从不少于 2 0袋等量抽取。
试验项目：原材料试验有砂细度模数；砾石级配和压碎指标；粉煤灰化学成分分析指标；水泥凝结时间、安定性、强度等指标；砼配合比试验、无机结合料（水稳材料）配合比设计。
2 .5 检查程序：2 .5 . 1进场材料由施工单位填报 A - 5表附质保资料，驻地监理按规定检查和抽样。
试验报告结果合格，驻地监理批复后方许使用；2 .5 . 2施工机械，测量放样由施工单位填报 A - 6、A - 7表附有关资料，驻地监理检查核实后批复，方许作业；检查资料（包括现场检测试验报告），驻地监理审查签验意见；2 .5 . 4有不符合质量要求的作业和工程，驻地监理先口头责令施工单位改正，若屡教不改，则及时下达停工整改通知，若仍不奏效，报告总监，由总监下达暂停指令，并不计量该部位的工程量；2 .6 分项分部工程完成后由施工单位按 A - 8表（附资料）填报，经驻地监理复验并提出意见，由总监代表或驻地负责人签认。
监理细则(排水)
珠海市东西部公交快速化——前山立交改造工程排水工程监理细则编制人：审核人：编制日期：珠海市工程监理有限公司第七项目监理部一、工程概述珠海市东西部公交快速化—前山立交改造工程位于珠海市香洲区。
工程起点为前山大桥东侧引桥（K24+760),终点为前山立交（K25+800），工程范围全长约1040m。
给排水工程内容为雨水渠迁建、地面辅路排水工程等。
其中港昌路～粤海路段雨水管涵迁改仅为避让立交承台，进行局部管涵的搬迁修复工程。
主要内容为：废除现状箱涵345米，新建箱涵360米。
新建雨水管道1100m，污水管道170m，给水管道750m，一体化泵井出水管600m等；二、编制依据1、政府批文：政府批准的立项批文、规划批文等。
2、合同：建设单位和承包人依法签订的设计、勘察、施工合同及监理服务合同，建设单位与分包商签订的材料设备供应合同等。
3、上海市政工程设计院研究总院（集团）有限公司本工程的施工图，设计交底。
4、珠海市工程勘察设计院《本工程的地质勘察报告》；5、《公路工程技术标准》（01-2003）6、《市政工程施工与质量验收规范》7、《公路桥涵施工技术规范》（ F50-2001）8、《公路工程混凝土结构防腐蚀技术规范》（ B07-01-2006）9、本工程的相关的技术性文件；10、依据我国的法律法规及珠海市政市有关施工安全、环境保护与文明施工方面的具体规定和技术标准。
11、适用监理规范：《建设工程监理规范》（50319-2013）《监理规划》。
适用施工规范：《城市测量规范》（8-2011）《城镇道路工程施工与质量验收规范》（1-2008）《给水排水管道工程施工及验收规范》（50268-2008）《城市道路养护技术规范》（36-2006）适用安全技术规范：《建筑机械使用安全技术规程》（33-2012）《施工现场临时用电安全技术规范》（46-2005）《建筑施工安全检查标准》（59-2011）《公路工程施工安全技术规程》（076-95）其它相应的设计与施工规范、规程、规定和标准。
给排水管道工程监理实施细则
编号HYC-QW给排水管道工程监理实施细则项目名称给排水管道安装工程监理细则根据业主委托和签订的工程建设监理合同进行施工阶段的给水、排水管道专业的监理业务。
一、监理工作依据1、国家和地方有关工程建设的法律法规；2、国家和地方有关工程建设的技术标准规范和规程；3、业主与监理单位依法签订的工程建设监理合同；4、业主与承包单位、设备供应单位、材料供应单位签订的建设工程合同；5、经有关部门批准的工程项目文件和设计文件；6、有关本工程的会议纪要，设计单位发出的设计变更，现场签证等资料；7、相关的技术规范、标准图集.(1).建筑给水排水及采暖工程施工质量验收规范GB50242—2002(2).建筑给水铝塑复合管管道工程技术操作规程，CECS105—2000(3).建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98(4).给排水国标通用图集：S1、S2、S3(5).建筑排水用硬聚氯乙烯（pvc-u）管道安装(6).建筑排水用硬聚氯乙烯螺旋管道工程设计、施工及验收规程二、监理工作流程:材料、设备、购配件进场检验——>检查产品质量保证资料——>巡视检查——>安装工程报验——>现场验收——>整改——>管道满水、压力试验——>隐蔽验收。
三、质量控制工作内容：（一）、施工准备阶段的监理工作：1、学习和熟悉施工图纸，了解设计文件、技术资料以及有关给水、排水、消防水等施工验收技术规范、规程，有关图集等。
2、审查施工单位的施工组织设计或施工方案、技术措施、施工总进度计划、总平面布置等，向总监理工程师汇报，并提出建设性的意见和建议。
3、审批施工单位开工报告，未经批准不得开工。
4、了解施工单位管理情况，特别是质量保证体系落实情况，检查人员的配备等，施工队的技术素质，现场机具配备情况。
5、了解材料、构件及设备等订货供应情况，做好预控。
6、了解施工单位，特殊工种上岗证，并予以复核。
7、建立监理日记，对每天的监理工作，施工情况等做好记录。
施工现场临时给排水监理细则
施工现场临时给排水监理细则一、监理人员的职责1.监理人员应对施工现场的临时给排水设施进行监管，确保其符合相关的安全要求和设计方案。
2.监理人员应及时检查施工现场临时给排水设施的施工质量，对有问题的地方提出整改意见，并监督整改工作的完成。
3.监理人员需要定期向施工方和业主报告施工现场临时给排水设施的施工进度和质量情况，以及发现的问题和整改情况。
二、临时给排水设施的验收标准1.临时给排水设施的安装位置应符合设计方案的要求，管道的走向应顺畅，不得有明显的弯曲、堵塞等现象。
2.临时给排水设施的管材、管件应符合相关的标准要求，有相应的质量合格证明，并经过验收合格方可使用。
3.临时给排水设施的密封性能应良好，不得有漏水现象，管道的连接处应安装密封件，保证密封性能。
4.临时给排水设施的支撑和固定应稳固可靠，不得有松动、倾斜等现象。
5.临时给排水设施的排水量和排水速度应满足设计要求，不得出现积水或排水不畅的情况。
三、临时给排水设施的安全要求1.临时给排水设施的施工过程中，应设置明显的警示标志，确保施工人员的安全。
2.施工现场临时给排水设施的周围应设置临时围挡，防止人员误入和外来物体的进入。
3.临时给排水设施应设置防滑措施，以防止施工人员在操作过程中发生滑倒等意外。
4.临时给排水设施的井盖和检查口应安装牢固，以免人员误踩或掉入。
四、临时给排水设施的维护保养1.施工现场临时给排水设施的管道应定期清洗，保持畅通；井盖和检查口应定期清理，清除杂物。
2.施工现场临时给排水设施的密封件和管材管件应定期检查，发现问题及时更换和修复。
3.施工现场临时给排水设施的周围应定期清理和消毒，以防止污染和细菌滋生。
4.施工现场临时给排水设施的周围应多方位巡视，发现问题及时处理，确保施工现场的安全。
五、临时给排水设施的验收程序1.完工前，施工单位应向监理人员提出临时给排水设施的完工申请，提供相应的工程图纸和收费报告。
2.监理人员根据设计方案和相关标准对临时给排水设施进行质量和安全验收，发现问题及时指导整改。
