第20章 电与磁 基础练习22022—2023学年物理人教版九年级全一册
20.2《电生磁》知识点+练习-2024-2025学年人教版物理九年级全一册
一、电流的磁效应1、奥斯特实验：电和磁之间是否存在联系？导线通电时，小磁针发生偏转，说明小磁针受到磁场的作用，进一步说明通电导线和磁体一样，周围存在磁场。
改变导线中通入电流的方向，小磁针发生反向偏转，说明磁场方向发生了改变，进一步说明电流的磁场方向跟电流的方向有关。
探究归纳：①电流周围存在磁场；②电流的磁场方向跟电流的方向有关。
注意：①试验中，导线应放在小磁针上方并且两者平行，若两者垂直，通电时小磁针不会偏转。
②采用“触接”的方式给导线通电。
③用电源短路的形式可以在导线中获得较大的电流，使通电导线周围的磁场更强些，小磁针偏转更明显，但要注意闭合电路的时间一定要短，否则会烧坏电源。
④通电导线周围的磁场是一种看不见、摸不着的物质，把小磁针放在通电导线附近，通过小磁针的偏转来反映磁场的存在，这种方法在物理学中了叫做转换法。
2、电流的磁效应通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的。
奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的，奥斯特实验是世界上第一个揭示电和磁有联系的实验。
二、通电螺线管的磁场1、把导线绕在圆筒上，就做成了一个螺线管，也叫线圈。
给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。
2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极。
②通电螺线管两端的极性跟螺线管中电流的方向有关。
③在通电螺线管外部，磁感线从通电螺线管的N极出来回到S极；在通电螺线管的内部，磁感线从S极到N极，若改变电路方向，通电螺线管的N极和S极对调。
注意：实验中，为使磁场加强，可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流。
三、安培定则1、安培定则注意：应用安培定则时应注意以下三点：①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管上导线的绕法和电源的正负极的接法。
物理人教版九年级 全一册第20章第1节 磁现象 磁场 同步习题(解析版)
第1节磁现象磁场一、单选题1.将缝衣针在一块磁体上沿同一方向摩擦20次左右，照图甲那样将缝衣针穿插在制好的泡沫塑料块上，再用涂上颜色的三角形套在缝衣针两端。
放在水面上时，会看到缝衣针停留在南北方向上。
针对该实验，以下说法错误的是（）A.该实验说明缝衣针能够被磁化B.该实验说明磁体具有指示南北的性质C.该实验说明缝衣针是磁性材料D.该实验说明缝衣针是由铁制成的2.关于磁场，下列说法中正确的是（）A.将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B.磁极间的相互作用不都是通过磁场发生的C.物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向D.在磁体的外部，磁感线都是从磁体的南极出发回到北极3. 如图所示，两个铁钉的一端被条形磁体的S极吸住，那么两根铁钉的另一端将（）A.相互排斥，如图甲，钉帽是S极B.相互吸引，如图丙，钉帽是S极C.既不排斥也不吸引，如图乙D.相互排斥，如图甲，钉帽是N极4.如图所示是三根形状相同的钢棒用细线悬挂静止后的位置，由此可以判定（）A.它们原来都是磁体B.它们原来都不是磁体C.至少有两个是磁体D.只能有两个不是磁体5.下列有关现象说法中，错误的是（）A.磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S极B.通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C.产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D.光纤通信是利用光波在光导纤维中不断反射来传递信息的6.下列关于磁感线的说法，正确的是（）A.磁感线分布越密的地方，磁场越弱B.磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟C.磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线D.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反7.小嫦利用手中的条形磁体做了几个小实验，其中结论正确的是（）A.同名磁极相互吸引B.条形磁体吸引小铁钉，小铁钉不吸引磁铁C.将条形磁体用细线悬挂起来，当它在水平面静止时南极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了8.两个磁极间的磁感线分布如图所示，小磁针在B点静止。
人教版物理九年级全一册 第二十章 第5节 磁生电
人教版物理九年级全一册第二十章第5节磁生电姓名：__________ 班级：__________考号：__________一、选择题（共20题）1、下列装置中应用电磁感应原理工作的是（）A．直流电动机B．电磁继电器C．白炽灯泡D．发电机2、如图所示的手摇式手电筒，筒内没有电池，只要转动手电筒的摇柄，灯泡就能发光．以下设备与这种手电筒工作原理相同的是（）A．发电机B．电动机C．汽油机D．柴油机3、关于产生感应电流的条件，下面叙述正确的是（）A. 任何导体在磁场中运动都能产生感应电流B. 当闭合电路的一部分导体在磁场中做相对运动时就能产生感应电流C. 当闭合电路的一部分导体在磁场中只有垂直于磁感线运动时才能产生感应是电流D. 当闭合电路的一部分导体在磁场中做切割磁感线运动时就能产生感应电流4、如图所示电与磁的实验装置中，属于发电机原理的是5、如图所示的四幅图中能说明发电机工作原理的是6、下列装置中是利用电磁感应原理工作的是（）A．电动机B．话筒C．电磁继电器D．扬声器7、如图所示，对下列图中现象解释不正确的是（）A．如图是利用安培定则判断通电螺线管的极性B．如图是发电机原理装置图C．如图是电动机原理装置图D．如图中动圈式话筒是根据电流磁效应原理工作的8、下列四幅图中的设备，与动圈式话筒工作原理相同的是（）A．电铃B．电动平衡车C．电磁起重机D．手摇发电机9、无线充电技术应用了特斯拉线圈，如图，用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED 灯发光了，灯被点亮的现象可以用我们学过的哪一知识来解释（）A．电流的磁效应B．磁场对电流的作用C．安培定则D．电磁感应10、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（）11、如图（a）所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就台能发光，图（b）四个实验中能解释上述现象的是12、下列器件中，利用电磁感应现象来工作的是（）A．麦克风 B．防汛报警器C．电铃 D．电动机模型13、关于甲、乙两图的说法中，正确的是（）A．甲图中改变电流大小，电流周围磁场强弱不发生改变B．甲图中改变电流方向，小磁针的偏转方向不发生改变C．利用乙图可研究电磁感应现象D．乙图中闭合开关后，静止的导体ab就会运动14、如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体AB能够产生感应电流的是（）A．让导体AB在磁场中静止B．让导体AB沿水平方向做切割磁感线运动C．让导体AB沿竖直方向顺着磁感线向下运动D．让导体AB沿竖直方向逆着磁感线向上运动15、如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N 极转至右边。

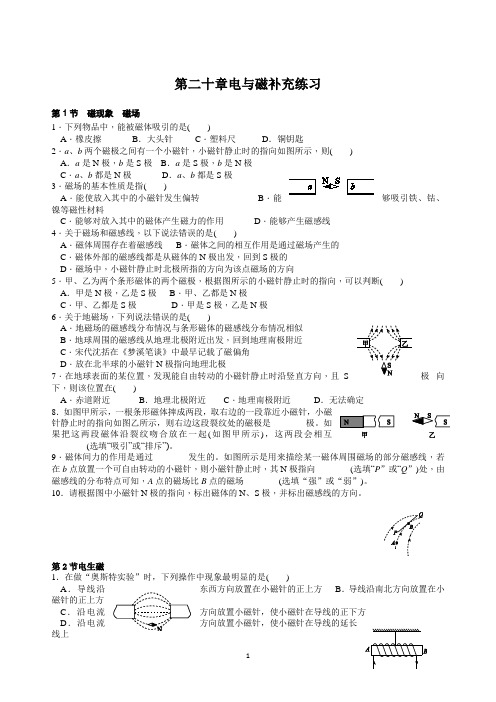

第二十章电与磁补充练习 2021-2022学年人教版物理九年级全一册
第二十章电与磁补充练习第1节磁现象磁场1．下列物品中，能被磁体吸引的是()A．橡皮擦B．大头针C．塑料尺D．铜钥匙2．a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则()A．a是N极，b是S极B．a是S极，b是N极C．a、b都是N极D．a、b都是S极3．磁场的基本性质是指()A．能使放入其中的小磁针发生偏转B．能够吸引铁、钴、镍等磁性材料C．能够对放入其中的磁体产生磁力的作用D．能够产生磁感线4．关于磁场和磁感线，以下说法错误的是()A．磁体周围存在着磁感线B．磁体之间的相互作用是通过磁场产生的C．磁体外部的磁感线都是从磁体的N极出发，回到S极的D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向5．甲、乙为两个条形磁体的两个磁极，根据图所示的小磁针静止时的指向，可以判断()A．甲是N极，乙是S极B．甲、乙都是N极C．甲、乙都是S极D．甲是S极，乙是N极6．关于地磁场，下列说法错误的是()A．地磁场的磁感线分布情况与条形磁体的磁感线分布情况相似B．地球周围的磁感线从地理北极附近出发，回到地理南极附近C．宋代沈括在《梦溪笔谈》中最早记载了磁偏角D．放在北半球的小磁针N极指向地理北极7．在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在()A．赤道附近B．地理北极附近C．地理南极附近D．无法确定8．如图甲所示，一根条形磁体摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这段裂纹处的磁极是________极。
如果把这两段磁体沿裂纹吻合放在一起(如图甲所示)，这两段会相互________(选填“吸引”或“排斥”)。
9．磁体间力的作用是通过________发生的。
如图所示是用来描绘某一磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(选填“P”或“Q”)处，由磁感线的分布特点可知，A点的磁场比B点的磁场________(选填“强”或“弱”)。
人教版2023初中物理九年级物理全册第二十章电与磁考点专题训练
人教版2023初中物理九年级物理全册第二十章电与磁考点专题训练单选题1、电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的是（）A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈数可以增大线圈中的感应电流D．弦振动过程中，线圈中的电流方向不断变化答案：AA．铜不可以被磁化，则选用铜质弦，电吉他不能正常工作，故A错误，符合题意；B．取走磁体，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故B正确，不符合题意；C．增加线圈匝数，可增加电磁感应所产生的电压，在电路的总电阻不变时，可以增大线圈中的感应电流，故C正确，不符合题意；D．弦振动过程中，磁场方向不变，弦的运动方向会不断变化，则线圈中的电流方向不断变化，故D正确，不符合题意。
故选A。
2、跳绳也可以“发电”。
用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。
则（）A．向任意方向摇绳均可产生电流B．电流方向与绳子运动方向无关C．此过程中机械能转化为电能D．跳绳发电属于电流的磁效应答案：CAB．地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故AB不符合题意；C．此过程中要切割磁感线产生电流，是机械能转化为电能，故C符合题意；D．跳绳发电属于电磁感应现象，故D不符合题意。
故选C。
3、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。
如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。
与这一原理相同的是（）A．B．C．D．答案：D由题意知，将身份证靠近检验口，机器感应电路中就会产生电流，即由磁产生电，有感应电流产生，所以其原理为电磁感应现象；A．由图示可知，该图为奥斯特实验，说明电流的周围存在磁场，故A不符合题意；B．由图示可知，有电源，通电导体在磁场中，说明通电导体在磁场中受到力的作用，所以图为电动机的工作原理，故B不符合题意；C．由图示可知，该实验探究的磁极间的相互作用。
人教版物理九年级全一册第二十章电与磁习题课件
12．(202X·内江)如图甲所示的是某科技小组的同学们设计 的恒温箱电路图，它包括工作电路和控制电路两部分 ，用于获得高于室温、控制在一定范围内的“恒温”。 工作电路中的加热器正常工作时的电功率为1.0 kW； 控制电路中的R′为滑动变阻器，R为置于恒温箱内的 热敏电阻，它的阻值随温度变化的关系如图乙所示， 电磁继电器的线圈电阻R0为10 Ω。
【点拨】控制电路工作时，电流从电磁铁的下面导线流入 ，利用安培定则判断出电磁铁的下端为N极，上端为S极； 正常情况下(未超载时)，衔铁被弹簧拉起，K与静触点A接 触，电梯正常工作；超载时，随着压力的增大，压敏电阻 的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性 逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工 作；电源电压一定时，如果用较小的电阻替换R2，要使电 路中的电流保持不变，则压敏电阻R1的阻值变大，压力将 变小，电梯可乘人数将【变答少案。】不能；S；减小；少
2．(202X·东营)如图所示，某物理小组在做条形 磁体“吸附”能力实验时，用酒精灯给条形 磁体加热一段时间后，发现大头针纷纭下落。 请根据这一现象提出一个可探究的科学问题： _磁__体__磁__性__强__弱__与__温__度__是__否__有__关__？__(_或__磁__体__的__“__吸__附__”__能___ _力__与__温__度__是__否__有__关__？__或__磁__体__磁__性__强__弱__与__温__度__有__什__么__关__系__？ _磁__体__磁__性__强__弱__与__温__度__有__关__吗__？__温__度__是__否__影__响__磁__体__磁__性__强__ _弱__？__答__案__合__理8．(202X·聊城)如图所示的是电动机的工作原理图，如果实现 线圈安稳、连续不停地转动，需要安装一个叫__换__向__器__的 元件，安装上此元件后，若把图中的电源换成小灯泡，快 速转动线圈，小灯泡会发光，这是利用了__电__磁__感__应____原 理。
人教版物理九年级全一册 第二十章 第2节 电生磁
人教版物理九年级全一册第二十章第2节电生磁姓名：__________ 班级：__________考号：__________一、选择题（共14题）1、最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．安培D．奥斯特2、图2的四幅图，通电螺线管的N、S极标注正确的是3、图中小磁针静止时指向错误的是（）4、通电螺线管线圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是（）5、如右图所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是S极，磁性增强C．a端是N极，磁性增强D．b端是S极，磁性减弱6、如图4所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是A．a B．bC．c D．d7、下列关于电磁现象的说法，正确的是（）A．导体周围存在磁场B．发电机是根据电磁感应现象的原理制成C．电磁铁的磁性强弱与通过的电流强弱有关D．导体在磁场中运动时就会产生感应电流8、 (2019·武汉)如图所示,在“探究通电螺线管外部的磁场分布”的实验中,开关闭合后,下列说法正确的是( )A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端9、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极10、奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动11、在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱12、如图5所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北13、如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A.C接E，D接FB.C接E，B接FC.A接E，D接FD.A接E，B接F14、图中的两个线圈，套在一根光滑的玻璃管上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
第20章 电与磁 基础练习22022—2023学年物理人教版九年级全一册
一、选择题。
1、能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮
写出红色的字，刷子左右移动则字消失。下列说法正确的是( )
A．刷子可以用铁制作 B．写黑字时笔尖为S极
C．写红字时笔尖为N极 D．写字的原理是同名磁极相互排斥
2、关于地磁场，下列说法错误的是( )
A．地磁场的磁感线分布情况与条形磁体的磁感线分布情况相似
B．地球周围的磁感线从地理北极附近出发，回到地理南极附近
C．宋代沈括在《梦溪笔谈》中最早记载了磁偏角
D．放在北半球的小磁针N极指向地理北极
3、如图所示的四个图是几种磁体周围的磁感线及其方向，其中画得正确的是（ ）
A． B．
C． D．
4、如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )
A．通电螺线管的左端为N极 B．小磁针一直保持静止
C．小磁针的S极向右转动 D．通电螺线管外A点的磁场方向向左
5、下列选项中，能减弱通电螺线管磁性的措施是（ ）
A．改变线圈中的电流方向 B．增加线圈的匝数
C．减小线圈的电流 D．在线圈中插入铁芯
2
6、关于电磁铁，下列说法中正确的是( )
A．电磁铁的铁芯，可以用铜棒代替
B．电磁铁的铁芯，可以使用永磁体
C．电磁铁的优点是能长久保持磁性，磁极不易改变
D．电磁铁是根据电流的磁效应制成的
7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说
法中错误的是( )
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
8、电动自行车以噪声低、运行时无污染、轻便等优点被人们所喜爱。你认为电动自行车的调
速靠的是（ ）
A．改变电动机线圈的匝数 B．改变油门大小
C．改变电流的大小 D．改变蓄电池的电压
9、某同学制作了图所示的装置：风吹动时，风车带动磁体上方的线圈转动（线圈两端引出线
上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转。图乙是该同学设计的另一种由轻质
材料制成的风车模型，则下列说法正确的是（ ）
A．该装置是利用电流磁效应工作的
B．该装置的工作原理与电动机相同
C．若将图甲中电流计换成干电池，则无风吹时，线圈能持续转动
甲 图 乙
3
D．若用图乙所示风车模型替换图甲中风车，则有风吹时，电流计指针也能发生偏转
10、录音机的磁带上附有一层硬磁性材料制成的小颗粒，如图所示，录音时，声音先转变成强
弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上
的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音
磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发
声，这便“读”出了录音带中记录的信息。下列实验和图中的磁带录音时工作原理不相同的是
（ ）
A． B．
C． D．
11、有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管( )
A．左侧为N极，电源a端为正极 B．左侧为S极，电源a端为正极
C．左侧为N极，电源b端为正极 D．左侧为S极，电源b端为正极
*12、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水
面上，制成指南针。如图所示，该指南针的南(S)极应标在泡沫板的( )
4
A．a处 B．b处 C．c处 D．d处
13、按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象
说明影响电磁铁磁性强弱的一个因素是（ ）
A．电流大小 B．线圈匝数 C．电流方向 D．电磁铁极性
14、小明组装好如图所示的电动机，接入电路进行调试，闭合开关后发现电动机不转动，此时
小明为了检查出问题所在，他应优先进行的操作是（ ）
A．换用磁性更强的蹄形磁体 B．检查电刷与换向器是否接触不良
C．轻轻拨动一下线圈的位置 D．给电动机提供更大的电压
15、下列装置中应用电磁感应原理工作的是（ ）
A．发电机 B．电磁继电器 C．电热器 D．直流电动机
二、填空题。
16、地球是个大磁体，地球的周围存在 ，它的形状与 很相似。
17、丹麦物理学家_____
通过物理实验发现通电导体周围存在磁场，是世界上第一个发现电与
磁之间有联系的人．如图所示的通电螺线管A端为_____（选填“N”或“S”）极。
18、请在图中填入后面所列出的短语，来解释电铃是怎样利用电磁铁工作的。短语：①弹性片
5
恢复原状；②电磁铁无磁性；③电路接通；④电路断开；⑤电磁铁吸引衔铁，铃锤敲击铃碗；
⑥电磁铁有磁性。(填序号)
19、如图的实验中，闭合开关后，导体棒ab向右运动，若要使ab向左运动，你的方法是________ 。
上述整个过程是将________ 能转化为________ 能。
20、如图所示为“探究感应电流产生的条件”的实验装置，蹄形磁铁放置在水平桌面上，闭合开
关后：
（1）要使电路中有电流导体ab、开关、灵敏电流计盒导线必须构成 ________电路；
（2）导体ab沿 ________方向运动时，电流指针不偏转，只要导体做切割磁感线的运动，电
路中就有 ________产生；
（3）做切割磁感线运动的导体ab，在电路中的作用相当于 ________；
（4）若要改变电流计指针偏转的方向，你的作法是：
________ （说出一种方法即可）；
（5）在此装置中，当导体ab沿水平方向运动时，要使电流计指针偏转幅度变大，你的做法
是 ________ ；
（6）若用导线 替代电流计，再给你一个小磁针，利用该装置完成此实验的方案
是 ________ 。
21、磁体间不接触就可以发生相互作用，这种作用是通过 发生的。
6
22、他是一位热情洋溢重视科研和实验的教师，他说：“
我不喜欢那种没有实验的枯燥的讲课，
所有的科学研究都是从实验开始的”．1820年他因电流磁效应这一杰出发现获英国皇家学会科
普利奖章．这位物理学家是_____，电流的磁效应指出电流周围存在_____。
23、如图所示是一个水位自动报警器的原理图。水位到达金属块A之后， (填“红”或“绿”)
灯亮；当绿灯亮时电磁铁 (填“有”或“无”)磁性。
三、作图题。
24、两个可自由转动的小磁针互相靠近，静止时其中一个小磁针的磁极如图所示：请标出另一
个小磁针的N、S极。
四、实验题。
25、探究通电螺线管外部的磁场分布。
①
实验装置如图所示，闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端
小磁针a的指向判断出通电螺线管的右端为________极。
②
若在通电螺线管外部多放置一些小磁针，可以形象的显示出通电螺线管外部磁场形状，可以
发现通电螺线管外部磁场形状与________磁体的磁场形状相似。我们可以用磁感线来描述磁场，
这是运用了________（单选）。
A．转换法 B．等效法 C．模型法 D．类比法
③当电源的正负极方向对换时，通电螺线管周围小磁针的N极、S
极指向也对换，由此可得：
通电螺线管的外部磁场方向与螺线管中________的方向有关。
7
五、计算类综合题。
26、某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角
度解释这个现象。
