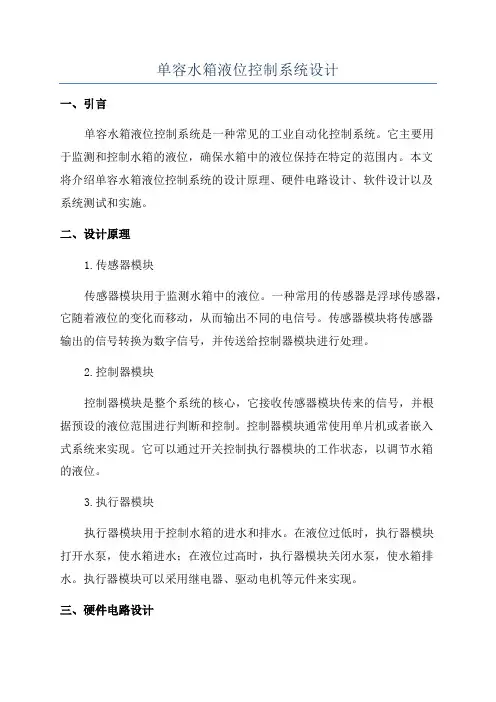

单容水箱液位控制系统设计
单容水箱液位控制系统设计一、引言单容水箱液位控制系统是一种常见的工业自动化控制系统。
它主要用于监测和控制水箱的液位，确保水箱中的液位保持在特定的范围内。
本文将介绍单容水箱液位控制系统的设计原理、硬件电路设计、软件设计以及系统测试和实施。
二、设计原理1.传感器模块传感器模块用于监测水箱中的液位。
一种常用的传感器是浮球传感器，它随着液位的变化而移动，从而输出不同的电信号。
传感器模块将传感器输出的信号转换为数字信号，并传送给控制器模块进行处理。
2.控制器模块控制器模块是整个系统的核心，它接收传感器模块传来的信号，并根据预设的液位范围进行判断和控制。
控制器模块通常使用单片机或者嵌入式系统来实现。
它可以通过开关控制执行器模块的工作状态，以调节水箱的液位。
3.执行器模块执行器模块用于控制水箱的进水和排水。
在液位过低时，执行器模块打开水泵，使水箱进水；在液位过高时，执行器模块关闭水泵，使水箱排水。
执行器模块可以采用继电器、驱动电机等元件来实现。
三、硬件电路设计1.传感器模块传感器模块将传感器的信号转换为数字信号。
可以使用模拟到数字转换器（ADC）将传感器输出的模拟电压转换为数字信号，然后通过串口等方式传送给控制器模块。
2.控制器模块控制器模块可以使用单片机或者嵌入式系统来实现。
它需要包括输入接口、控制逻辑和输出接口。
输入接口负责接收传感器模块传来的信号，控制逻辑通过判断液位范围来控制执行器模块的工作状态，输出接口负责向执行器模块发送控制信号。
3.执行器模块执行器模块根据控制器模块的信号控制水箱的进水和排水。
可以使用继电器或驱动电机等元件来实现。
进水时，可以通过开启水泵或开启电磁阀等方式；排水时，可以通过关闭水泵或关闭电磁阀等方式。
四、软件设计软件设计主要包括控制器模块的程序设计。
程序需要实时监测传感器模块的信号，并根据预设的液位范围进行判断和控制。
可以使用状态机或者PID控制算法来实现。
1.状态机状态机通过定义不同的状态和状态转移条件来实现控制逻辑。
水箱液位自动化PLC控制系统
水箱液位自动化PLC控制系统基于PLC的液位控制系统是一种以液位为控制参数的控制系统，目前已广泛应用于各种工业生产领域，例如水箱液位自动化PLC控制系统。
液位控制通常是以特定液位进行自动控制调整以达到所需的精度要求。
基于PLC的控制系统不仅满足了液位控制的精度要求，同时也提高了系统控制的可操作和可靠性。
因此，对基于PLC 的液位控制系统研究很有必要。
水箱液位自动化PLC控制系统较传统电气控制而言，PLC 具有控制方式上可操作性强、拥有扫面工作方式、控制速度反应快、不易受其他因素干扰、定时范围广、稳定性好、成本低、使用方便、形象直观、容易升级等优点。
图1为液位系统控制原理图，其原理主要是通过传感器接收装置，经过AD/DA转换成数字，计算机接收到该信号并判断是否达标。
当液位低于水箱下限位X2时，水箱下限位警示灯亮，同时补液电机Y2打开，使得水箱液位上升。
当液位达到水箱上限位X1时，水箱上限位警示灯亮，同时补液电机Y2关闭，使得水箱液位下降。
从而使得水箱里面的水位稳定于正常态。
水箱液位自动化控制系统PLC机型选型上，鉴于系统在设计过程中未包含过多传感器，优先选择了三菱公司生产的FX3U－16MT/ES －A系列PLC控制器，这款输出规格为晶体管( 漏型) 的继电器，控制点数实际为16点，输入输出各占8点。
液位传感器选用静压投入式液位变送器(液位计)，该液位计精度高且环保，对于系统的控制可以达到实时监控的要求，而所设计的系统需实时对液位进行感应，工作环境精度要求较高，所以该类别液位计保证了对液位进行实时调控，避免水位溢出，造成工业上的安全隐患。
将所选好的液位计安插在水槽的上下限位中，当液位低于水槽下限位时，液位计感应到水位下降，同时获取液位过低信号，通过信号处理器传入PLC，PLC感应到信号后，对外输出判断信号，驱动供水电机驱动，使得水位上升。
四容水箱实验装置设计及其分散内模控制
特性的多输入多输出系统,而工业生产过程中的许多被控对象都可以抽象成四容水箱系统的数学模型[2],因此将四容水箱实验系统应用于自动控制相关课程的实验教学中,可以帮助学生更好地了解控制系统建模㊁掌握控制器设计等理论知识㊂目前已有许多科研人员利用多容水箱进行了先进算法的验证,如预测控制[3⁃5]㊁模糊控制[6]㊁自抗扰控制[7]和解耦控制[8⁃9]等㊂贺宇[2]基于四容水箱的最小相位系统结构设计了一种部分分散控制器,仿真结果表明,这种控制器具有与集中控制相近的效果,且控制结构简单㊂Bamimore 等[3]采用两种人工神经网络方法,对三容水箱进行建模与预测控制,结果表明,模糊神经网络在调节时间上优于传统神经网络㊂贺宇等[5]对双容水箱采用多模型自适应预测控制方法,并对其进行了仿真,仿真结果验证,与单模型相比多模型的响应速度更快,具有更好的性能㊂李志军等[9]采用PLC(Programmable Logic Controller)㊁模拟量输入㊁输出模块搭建了一套装置,并通过OPC(Object linking and embedding for Process Control)技术将PLC 与仿真平台连接,从而实现对水箱液位的控制㊂何迪[10]提出了一种带有模糊解耦的神经网络预测控制策略,对不同的期望液位,均能达到较好的跟踪效果,且不需要改变系统内部参数,鲁棒性较强㊂然而这些研究仅限于仿真分析,并没有进行实物验证㊂赵一博[11]利用OPC 通讯技术将Matlab 与PLC /HMI(Human Machine Interface)工业控制系统进行集成,开发出一套基于Matlab /Simulink 实时网络控制的四容水箱实验系统,并分别验证了多变量内模PID(Proportion Integral Differential)控制算法和模型预测控制算法的有效性㊂研制出一套具有开放算法㊁操作简便㊁稳定可靠㊁人机交互界面友好等特点的四容水箱实验装置,对科研和教学均有很大助益㊂笔者研究了一套自主设计开发的四容水箱实验装置,设计了分散内模控制器进行液位控制,该控制器具有结构相对简单㊁可调参数少㊁易于实现的优点㊂实验结果表明,该实验装置应用于自动化专业实验教学中,具有较好的教学和实验效果㊂1 四容水箱实验装置设计四容水箱实验装置设计分为硬件和软件2部分㊂图1给出了搭建的四容水箱实验装置的实物图,图2给出了四容水箱系统的物理模型示意图㊂该装置的2个水泵分别为水箱1~4供水,其中水泵1为水箱1㊁4供水,水泵2为水箱2㊁3供水㊂水箱1~4底部均设有1个排水阀,水箱3排出的水流入水箱1中,水箱4排出的水流入水箱2中㊂水箱1㊁2流出的水进入储水箱㊂管道内设有多个阀,通过调整阀门开启角度的大小,可实现对各水箱进㊁出水量的控制,能对水箱的性能进行相应的调整㊂图1 四容水箱实验装置实物图 图2 四容水箱系统物理模型示意图 Fig.1 Four tank experimental system Fig.2 Physical model of four tank system1.1 实验装置硬件设计选取工业上常用的硬件设备,主要包括工控机㊁PCI(Peripheral Component Interconnection)数据采集卡㊁控制泵㊁差压传感器等㊂硬件主要选型及参数如表1所示㊂图3为四容水箱系统控制流程图㊂该系统在工作过程中,由液位变送器对4个水箱的水位进行探测,并将其液位值输出为模拟电压㊂数据采集卡进行模数转换,然后通过Matlab 编制的控制算法利用计算机对整个系统进行控制㊂控制器输出的控制量经过数据采集卡完成数模转换,通过控制直流电机调速器间接控制水泵的电压,进而实现水泵流量的精确控制㊂结合不同阀门开启关闭的配合情况,实现不同水箱水位的精确控制㊂497吉林大学学报(信息科学版)第41卷表1 四容水箱实验装置硬件参数Tab.1 Parameters of four tank experiment device 名称型号主要特性参数工控机IPC 610L 处理器:Inter Core i33220CPU@3.3Hz;主板:AIMB 701VG⁃00A1E 数据采集卡PCI⁃1710U 16通道单端输入或8通道差分输入,2通道模拟量输出差压传感器MPX5010DP 工作电压5V,输出电压0~5V 水泵SHRFlo 2088⁃343⁃135内置止回阀,最大流量11.3L /min 直流电机调速模块DTS⁃V⁃10⁃24FS 控制电压0~5V图3 四容水箱系统控制流程Fig.3 Control flow of four tank systems 1.2 实验装置软件设计软件系统主要通过Matlab 编程实现㊂学生利用Matlab /GUI 操作界面完成四容水箱系统液位的设置,并实现数据采集和图形显示等不同的功能㊂为使该实验装置可以提供一个开放性的算法验证平台,选择采用模块化的方法完成四容水箱系统的软件设计㊂主要由参数设定㊁人机交互㊁控制功能㊁图形显示㊁算法选取和数据采集6个模块组成,其总体结构如图4所示㊂每个模块的详细功能如下㊂1)参数设定模块㊂操作人员可在参数设定模块中,设定基准液位的数值㊁采样时间和频率㊂2)人机交互模块㊂其是操作人员与四容式水箱系统进行互动的窗口,其上设有其他5个功能模块的按键,只需对相应按键进行操作即可实现相应的功能㊂该实验装置具有良好的人机交互画面,能提高学生的学习兴趣,具有良好的教学效果㊂3)控制功能模块㊂该功能模块实现了系统的初始化㊁启动㊁停止㊁退出等操作㊂4)图形显示模块㊂在人机交互界面中,利用坐标轴的数据曲线显示,能很容易地观测各个水箱中的水位变化情况及水泵1㊁水泵2的流量情况,并具有数值显示功能㊂5)算法选取模块㊂四容水箱系统可以实现多种控制算法,操作者将不同的算法模块输入Matlab 的算法程序中,即可完成对四容水箱系统水位值的调整(用户可在Matlab 中直接编程,更改控制算法)㊂6)数据采集模块㊂实现对液位变送器模拟信号的采集,以及对控制信号的输出,通过人机交互画面,完成数据存储和查看等功能,为后续数据展开分析和处理提供了便利㊂图4 四容水箱系统软件系统结构图Fig.4 Software structure of four tank systems 为使四容水箱系统操作更简捷㊁友好,利用Matlab /GUI 设计了四容水箱系统的操作界面㊂如图5所示,该操作界面主要包括控制㊁数据采集㊁图形显示和参数设定4个区域㊂各区域的详细功能如下㊂597第5期于树友,等:四容水箱实验装置设计及其分散内模控制1)控制功能区域㊂该区域以启动㊁停止㊁退出为主要功能,完成对系统流程的控制㊂使用初始化功能,可将系统设定的参数写进注册表,并将实验装置的参数输入Matlab 中㊂当按下停止键时,系统就会停止运行;当按下退出键时,离开本系统,同时清除本系统所设定的采样参数,但其数据会被自动保存㊂2)数据采集功能区域㊂该区域具有数据的存储㊁查看和打印功能㊂数据以*.mat 和*.xls 等格式保存在Matlab 中,通过Matlab 操作界面打开文件夹即可实现数据查看功能㊂3)图形显示区域㊂在该区域,学生通过观测系统状态的实时曲线,可以了解整个系统的控制流程,从而进一步加深对理论知识的理解㊂图形中有两个坐标轴以及复选框,通过对复选框的操作,可以实现水泵1㊁水泵2流量变化曲线和水箱1~4水位高度变化曲线的显示㊂4)参数设定区域㊂该区域可针对数据采集卡的选型,设定不同的采样时间㊁采样频率和液位基准值,控制算法在下拉菜单中进行选取㊂图5 四容水箱系统操作界面Fig.5 Operation interface of four tank systems 2 四容水箱系统数学模型与参数辨识2.1 四容水箱系统数学模型根据动态物料平衡关系以及伯努力方程可得到四容水箱系统的非线性方程组[12]:A 1̇h 1=a 32g h 3+γ1Q 1-a 12g h 1, A 2̇h 2=a 42g h 4+γ2Q 2-a 22g h 2,A 3̇h 3=-a 32g h 3+(1-γ2)Q 2, A 4̇h 4=-a 42g h 4+(1-γ1)Q 1,(1)其中h i 和A i 分别为i 号水箱的液位高度和截面积,a i 为i 号水箱底部出水孔截面积,g 为重力加速度,且满足Q j =k j v j ,Q j ㊁v j ㊁k j 分别为j 号水泵的流量㊁控制电压和比例系数,γj ∈[0,1]㊂本文中,i =1,2,3,4,j =1,2㊂四容水箱系统参数如表2所示㊂表2 四容水箱系统参数 123412123412输出量y =[h 1,h 2]T ㊂将系统在平衡点处线性化,其状态空间表达式如下:697吉林大学学报(信息科学版)第41卷̇x =-1T 10A 3A 1T 300-1T 20A 4A 2T 400-1T 30000-1T éëêêêêêêêêêêùûúúúúúúúúúú4x +γ1A 100γ2A 301-γ2A 31-γ1A 4éëêêêêêêêêêêêùûúúúúúúúúúúú0^u , y =1000éëêêùûúú0100x ,(2)其中T i =A i a i 2h 0i g ㊂系统的传递函数为G (s )=c 1γ1A 1(1+sT 1)c 1(1-γ2)A 1(1+sT 3)(1+sT 1)c 2(1-γ1)A 2(1+sT 4)(1+sT 2)c 2γ2A 2(1+sT 2éëêêêêêùûúúúúú),(3)其中c j =T j k j /A j ㊂2.2 四容水箱系统参数辨识实验装置通过阶跃响应参数辨识法[13]对四容水箱系统传递函数的参数进行辨识,首先要确定辨识模型结构,然后借助Matlab 工具箱完成参数辨识㊂以水泵1㊁水泵2的电压控制量v 1㊁v 2作为输入量,水箱1㊁水箱2的液位高度h 1㊁h 2作为输出量y 1㊁y 2,则其对应的传递函数矩阵可写成:y 1y éëêêùûúú2=G 11G 12G 21G éëêêùûúú22v 1v éëêêùûúú2㊂(4) 根据四容水箱系统的机理模型式(3),G 11,G 22近似为一阶惯性滞后环节,因此选择辨识模型结构如下:K exp(-T d s )1+T p s ㊂(5) G 21,G 12近似为二阶环节,其模型结构如下:K exp(-T d s )(1+T p 1s )(1+T p 2s )㊂(6) 通过辨识得到系统的传递函数如下:G 11=7.1186107.11s +1, G 21=8.6846(188.86s +1)(51.519s +1)e -0.15s ,G 12=7.4924(162.37s +1)(72.269s +1), G 22=9.106588.256s +1㊂(7) 辨识得到传递函数G 11㊁G 12㊁G 22的时滞项T d =0,传递函数G 21的时滞项T d =0.15,由于时滞很小,设计控制器时可忽略不计,系统的传递函数如下:G 11=7.1186107.11s +1, G 21=8.6846(188.86s +1)(51.519s +1),G 12=7.4924(162.37s +1)(72.269s +1), G 22=9.106588.256s +1㊂(8)3 四容水箱系统分散内模控制分散内模控制又称为分布式内模控制或主回路内模控制[14⁃15],将耦合回路视作对主回路的干扰,针对主回路,笔者提出一种基于单变量的内模控制器方案,该控制方案不需要对原系统进行解耦㊂797第5期于树友,等:四容水箱实验装置设计及其分散内模控制四容水箱系统为双输入双输出耦合系统,以分散内模控制的设计思想为基础,将水箱1水位受图6 四容水箱系统分散内模控制结构Fig.6 Distributed internal model control structure of four tank systems水泵1的影响,水箱2的水位受水泵2的影响作为主回路,将水箱2的水位受水泵1的影响,水箱1的水位受水泵2的影响视作干扰,以此设计控制器㊂控制结构如图6所示㊂图6中r 1(s )㊁r 2(s )为参考输入,C IMC1(s )㊁C IMC2(s )为内模控制器,G 11(s )㊁G 22(s )为过程模型,P 11(s )㊁P 21(s )㊁P 12(s )㊁P 22(s )为被控制对象,y 1(s )㊁y 2(s )为输出㊂假定过程模型与实际被控对象匹配,即P jj (s )=G jj (s )㊂设计内模控制器C IMC j (s )分为两步㊂第1步:模型分解㊂将过程模型G jj (s )分解成2部分:G jj (s )=G jj +(s )G jj -(s ),(9)其中G jj +(s )为过程模型G jj (s )中的不可逆部分,G jj -(s )为过程模型G jj (s )中可逆部分㊂由式(8)可知四容系统过程模型中不含有时滞㊁惯性环节及右半平面零点,即G jj +(s )=1,所以G 11-(s )=G 11=7.1186107.11s +1,(10)G 22-(s )=G 22=9.106588.256s +1㊂(11) 第2步:设计C IMC j ㊂内模控制器结构如下:C IMC j (s )=G -1jj -(s )f j (s ),(12)其中f j (s )=1αj s ()+1n j ,αj 为滤波器参数,n j 为滤波器阶数㊂滤波器阶数的选择应保证C IMC j (s )正则有理㊂在设计内模控制器时,滤波器中的参数αj 是唯一可整定的参数,该方法不仅能有效地消除系统中的随机扰动,而且能有效地解决模型失配的问题㊂引入滤波器f j (s )使控制器具有较好的控制质量和较强的鲁棒性㊂因此,根据式(12)设计内模控制器如下:C IMC1(s )=G -111-(s )f (s )=107.11s +17.1186(α1s +1)n 1,(13)C IMC2(s )=G -122-(s )f (s )=88.256s +19.1065(α2s +1)n 2㊂(14) 为保证内模控制器正则有理,这里取滤波器的阶数n 1=n 2=1,则式(13),式(14)可改写如下:C IMC1(s )=107.11s +17.1186(α1s +1),(15)C IMC2(s )=88.256s +19.1065(α2s +1),(16)其中α1和α2的大小可调,其取值越小,系统的响应时间越短,相反系统的稳定性和鲁棒性越好㊂4 四容水箱系统分散内模控制仿真与实验为检验所设计的实验装置的合理性以及分散内模控制器的有效性,笔者分别进行了Matlab 仿真与实物实验㊂分散内模控制的仿真结果如图7所示㊂最初的水位设置值为水箱1的26cm 和水箱2的32.5cm㊂在时间为910s 时,水箱1的水位值跳变到30cm;在时间为1380s 时,液面水位值跳变到26cm㊂在时间为700s 时,水箱2的水位值跳变到37.5cm;在时间为1200s 时,液面水位值跳变到32.5cm㊂如图7所示,分散式内模控制可以迅速追踪四容水箱系统设置的水位值,而不会出现超调㊂同时,该系统还可以对所设置的水位值进行快速跟踪,且一个水箱不同的液面水位设置值,对另一个水箱的影响897吉林大学学报(信息科学版)第41卷很小,因此,该系统具有良好的抗干扰性㊂分散内模控制的实验结果如图8所示,与仿真情况类似,水箱1和水箱2的液位设定值与仿真相同㊂从图8可知,四容水箱系统采用分散内模控制时,在170s 内能跳变到所设置的水位值,并且两个水箱之间的液位变化对彼此影响很小,系统具有较好的控制结果㊂ 图7 四容水箱系统液位高度(仿真) 图8 四容水箱系统液位高度(实验) Fig.7 Liquid levels of four tank Fig.8 Liquid levels of four tank systems (simulation ) systems (experiment )5 结 语笔者自主研发设计的四容水箱实验装置具有操作简单㊁算法开放㊁性能稳定的特点㊂控制算法可直接在Matlab 中编程,简化了对系统的操作㊂根据四容水箱系统辨识模型设计了分散内模控制器,在实验装置上进行液位控制实验㊂仿真和实验结果表明,内模控制器具有良好的动态性能和抗干扰能力,同时也验证了该四容水箱实验装置设计合理,达到了预期的设计目标㊂实验结果表明,该实验装置具有操作简单㊁稳定可靠的优点,在实验教学的应用中,取得了如下教学效果:1)熟练掌握Matlab 的使用方法和利用其进行系统仿真和设计;2)掌握四容水箱数学建模方法及控制器的设计步骤,为学生日后设计类似控制系统打下基础;3)熟悉工控机㊁采集卡㊁传感器等常用的实验硬件,掌握实验技巧和流程㊂学生对在计算机上完成的实验没有直观感受,而对亲自动手的实验会倾入极高的热情和积极性,四容水箱实验装置的研发能不断促进学生在实践中发挥主观能动性,进一步提高教学质量和教学效果㊂这种实验形式既能提高学生的科研兴趣,又能提升学生的动手操作能力,同时还能培养学生的团队合作精神㊂参考文献:[1]KORTELA J.Model⁃Predictive Control for the Three⁃Tank System Utilizing an Industrial Automation System [J].ACSOmega,2022,7(22):18605⁃18611.[2]贺宇.四容水箱的多变量模型预测控制方法研究[D].北京:北方工业大学电气与控制工程学院,2022.HE Y.Multivariable Model Predictive Control Method for Quadruple⁃Tank [D].Beijing:School of Electrical and ControlEngineering,North China University of Technology,2022.[3]BAMIMORE A,OSINUGA A B,KEHINDE⁃ABAJO T E,et al.A Comparison of Two Artificial Neural Networks for Modellingand Predictive Control of a Cascaded Three⁃Tank System⁃ScienceDirect [J].IFAC⁃Papers Online,2021,54(21):145⁃150.[4]MENG X X,YU H S,ZHANG J,et al.Disturbance Observer⁃Based Feedback Linearization Control for a Quadruple⁃TankLiquid Level System [J].ISA Transactions,2021,122:146⁃162.[5]贺宇,吴力普.基于多模型自适应预测控制的双容水箱液位控制系统研究[J].工业控制计算机,2022,35(4):26⁃28.HE Y,WU L P.Research on Dual⁃Capacity Water Tank Level Control System Based on Multi⁃Model Adaptive Predictive Control [J].Industrial Control Computer,2022,35(4):26⁃28.[6]BHANDARE D S,KULKARNI N R,BAKSHI M V.An Intelligent Self⁃Tuning Fuzzy⁃PID Controller to Coupled Tank LiquidLevel System [J].International Journal of Information Technology,2022,14(4):1747⁃1754.[7]GURJAR B,CHAUDHARI V,KURODE S.Parameter Estimation Based Robust Liquid Level Control of Quadruple Tank 997第5期于树友,等:四容水箱实验装置设计及其分散内模控制008吉林大学学报(信息科学版)第41卷System⁃Second Order Sliding Mode Approach[J].Journal of Process Control,2021,104:1⁃10.[8]PRADHAN J K,GHOSH A.Design and Implementation of Decoupled Periodic Control Scheme for a Laboratory⁃Based Quadruple⁃Tank Process[J].Journal of Systems and Control Engineering,2022,236(1):212⁃224.[9]李志军,贺庆,郭富民.多变量四容水箱控制系统实验装置的设计[J].制造业自动化,2013,35(10):122⁃125. LI Z J,HE Q,GUO F M.Design on Laboratory Apparatus of Multivariate Quadruple Tank Control System[J].Manufacturing Automation,2013,35(10):122⁃125.[10]何迪.四容水箱神经网络预测控制[D].北京:北方工业大学电气与控制工程学院,2011.HE D.The Neural Network Predictive Control of Quadruple Tank[D].Beijing:School of Electrical and Control Engineering, North China University of Technology,2011.[11]赵一博.四容水箱过程控制装置设计与实现[D].北京:北方工业大学电气与控制工程学院,2011.ZHAO Y B.Design and Implementation of Process Control Device for Quadruple Tank[D].Beijing:School of Electrical and Control Engineering,North China University of Technology,2011.[12]侯成玉.四容系统实验装置设计及算法研究[D].长春:吉林大学通信工程学院,2016.HOU C Y.Four⁃Tank System Equipment Design and Algorithm Research[D].Changchun:College of Communication Engineering,Jilin University,2016.[13]CHEN P,ZHANG Y F,WANG J H,et al.Adaptive Internal Model Control Based on Parameter Adaptation[J].Electronics, 2022,11(23):1⁃20.[14]WAFI M K,WIDJIANTORO B L.Distributed Estimation with Decentralized Control for Quadruple⁃Tank Process[J]. International Journal of Scientific Research in Science and Technology,2022,9(1):301⁃307.[15]GAO W,MOHAMMED MUNUDDIN,DONALD C WUNSCH,et al.Reinforcement Learning⁃Based Cooperative Optimal Output Regulation via Distributed Adaptive Internal Model[J].IEEE Transactions on Neural Networks and Learning Systems, 2022,33(10):5229⁃5240.(责任编辑:刘俏亮)第41卷 第5期吉林大学学报(信息科学版)Vol.41 No.52023年9月Journal of Jilin University (Information Science Edition)Sept.2023文章编号:1671⁃5896(2023)05⁃0801⁃09基于改进Yolov5的遥感光伏检测算法收稿日期:2022⁃09⁃28基金项目:黑龙江省自然科学基金资助项目(LH2021F004);东北石油大学青年基金资助项目(HBHZX202002);东北石油大学研究生教育创新工程基金资助项目(JYCX_11_2020)作者简介:佟喜峰(1974 ),男,黑龙江大庆人,东北石油大学副教授,主要从事图像处理㊁模式识别研究,(Tel)86⁃130****6386(E⁃mail)csxftong@㊂佟喜峰,杜 鑫,王志宝(东北石油大学计算机与信息技术学院,黑龙江大庆163318)摘要:针对遥感光伏图像分辨率高㊁环境噪声较大以及背景复杂等问题,提出了一种改进Yolov5目标检测模型,以实现对光伏电厂的定位㊂首先,在主干特征提取网络的卷积层中添加CA(Coordinate Attention)坐标注意力机制提高网络特征的学习能力;其次,将Ghostconv 网络结构加入到Backbone 中,用Ghostconv 网络模块替换Conv 网络模块;设计新的GhostC3网络代替原来的C3网络模块,提高模型的学习效率;最后,将损失函数由GIoU_Loss 函数改为SIoU_Loss 函数㊂实验结果表明,相比原Yolov5方法,改进算法的平均精度均值mAP㊁精准率和召回率分别达到了97.5%㊁98.9%和94.9%,提升了1.8%㊁1.7%和5.8%,验证了该算法对光伏检测具有很好的效果㊂关键词:光伏;遥感图像;目标检测;Yolov5模型中图分类号:TP753文献标志码:A Taget Detection of Photovoltatic Remote Sensing Based on Improved Yolov5ModelTONG Xifeng,DU Xin,WANG Zhibao(School of Computer and Information Technology,Northeast Petroleum University,Daqing 163318,China)Abstract :Aiming at high⁃sensing photovoltaic image resolution,high environmental noise,and complex background,an improved Yolov5model is proposed to achieve positioning of photovoltaic power plants.First of all,the CA(Coordinate Attention)mechanism is added to the compassionate layer of the main feature extraction network to improve the learning ability of the network characteristics;second,the Ghostconv network structure isadded to Backbone,useing the Ghostconv network module to replace the Conv network module,designing a new GhostC3network network instead of the original C3network module to improve the learning efficiency of the model;finally,the GIoU_Loss function is changed to the SIoU_Loss pared with the original Yolov5method,the average accuracy of the improved algorithm mAP,accuracy,and recall rate reached 97.5%,98.9%,and 94.9%,respectively,which have increased by 1.8%,1.7%,and 5.8%,respectively.The algorithm has a good effect on photovoltaic detection.Key words :photovoltaic;remote sensing images;target detection;Yolov50 引 言气候变化是全人类需要齐心协力面对的全球性问题,目前我国正在推行 碳中和,碳达峰”政策,实现碳中和是当下中国需要贯彻落实的新发展理念,而太阳能及光伏发电行业将在我国碳中和目标达成过程中起到决定性的主导作用[1]㊂虽然我国与其他国家相比具有地域辽阔的特点,在光伏发电方面存在巨大的优越性,但相对于我国的地域条件和市场需求,光伏发电尚有很大的发展空间㊂光伏空间分布是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第28卷第1期2011年3月长江工程职业技术学院学报JournalofChangjiangEngineeringVocationalCollegeVol.28No.1Mar.2011
收稿日期:2011-01-15作者简介:周海波(1972-),男,湖北武汉人,讲师,在读硕士,研究方向:电气自动化。
水箱拉丝机电气控制系统设计周海波,熊 巍(长江工程职业技术学院,武汉 430212)
摘 要:水箱拉丝机是目前我国最先进的一种拉丝机,广泛应用于钢丝、制绳丝、预应力钢丝、标准件等金属制品的生产和预加工处理。本文以基于PLC的变频控制模型,研究和设计了水箱拉丝机控制系统。关键词:水箱拉丝机;变频器;PLC;人机界面;控制中图分类号:TG355 文献标识码:A 文章编号:1673-0496(2011)01-0020-03
DesignofElectricalControlSystemofWaterTankDrawingmachine
ZHOUHai-bo,XIONGWei(ChangjiangEngineeringVocationalCollege,Wuhan430212,China)
Abstract:Atpresent,thewatertankdrawingmachineisthemostadvanceddrawingmachineinourcountry,whichiswidelyusedinproductionandpreprocessingofsuchmetalwareassteelwire,steelwireformakingrope,prestressedwireandsoon.Here,controlsystemofwatertankdrawingmachineisresearchedanddesignedbasedonfrequencycontrolmodelofPLC.Keywords:watertankdrawingmachine;converter;PLC;human-machineinterface;control
1 水箱拉丝机简介我国的金属制品行业分别从属于冶金、轻工、石油、煤炭、化工、林业、渔业等部门[1]。改革开放以来,随着国民经济的高速发展,金属制品行业在设备、工艺技术水平、产品质量、产量和品种等方面有了较大的进步。目前,全国金属制品企业超过了600家,生产能力超过了300万t/年;其中能生产中、高碳钢丝、钢绳的企业有150多家;金属制品的品种约有80种。拉丝机也叫拔丝机、拉线机,是在金属制品行业中使用很广泛的机械设备。我国的拉丝机以老式滑轮拉丝机为主,兼有双卷筒式、直进式、活套式、调谐辊直线式、组合式及各种水箱拉线机等[2]。水箱拉丝机是目前我国最先进的一种拉丝机,广泛应用于钢丝、制绳丝、预应力钢丝、标准件等金属制品的生产和预加工处理。它的优点是结构紧奏,占地面积小,拉拔密集度高,钢丝在拉拔过程中无扭转现象,可以进行高速拉拔,因拉拔过程是在冷却润滑液中进行,钢丝的冷却及润滑条件很好,质量得到保证。常用水箱拉丝机主要由牵引、收线、水箱等组成,其结构如图1所示。
图1 水箱拉丝机结构图2 水箱拉丝机电气控制系统水箱拉丝机电气控制系统主要包含人机界面、PLC、变频器三大部分,其结构如图2所示。2.1 系统控制原理水箱拉丝机电气控制系统中人机界面主要用于系统工作状态的显示和系统速度给定;变频器只进行简单的调速,水箱拉丝机运行速度由牵引变频器给定作为速度基准,收线电机按比例跟随牵引电机运行,并结合张力传感器信号进行微调;PLC与变—20—频器、触摸屏通过通讯连接统筹整个系统的运行。图2 水箱拉丝机电气控制系统结构图2.2 水箱拉丝机电气控制系统设计2.2.1 人机界面本系统人机界面选用深圳步进科技有限公司生产的eViewMT4300CE触摸屏,该品人机界面产品在国内有着较高知名度,且性价比较高。其主要特性如表1所示。表1 eViewMT4300CE触摸屏性能显示尺寸5.6″TFT(113.28×84.7mm)分辨率320＊234显示色彩65536亮度300cd/m背光灯LED触摸屏4线精密电阻网络(表面硬度4H)液晶寿命50000小时CPU32-bit400MHzRISC存储器8MFLASH+16MSDRAM配方存储器&RTC256KB+实时时钟打印端口1DB25,支持SPRTSP-DN16PH,HPLaserJetP2014,EPSONLQ305KT程序下载1个USBSLAVE接口通讯端口COM0:RS232/RS485-2/RS485-4,COM1:RS232/RS485-2/RS485-4,COM2:RS232 人机界面通过其RS232通讯口与PLC连接通讯,人机界面设计主要完成水箱拉丝机控制系统速度显示及设置、牵引收线电机运行参数显示、产量统计显示、报警显示等功能。系统速度设置与显示和产量统计等直接使用人机界面的数据对应功能,与PLC的数据寄存器对应,显示相应的数据寄存器的数值或者对默写数据寄存器内容进行更改。牵引、收线电机运行参数显示也是运用人机界面的数据对应功能,显示PLC与变频器通讯所读取的电机实时运行参数,如电流、频率、转速等。报警显示功能可直接使用人机界面的报警宏功能,设定报警信息的位寄存器以及其具体的报警内容。2.2.2 PLC本系统PLC选用的是西门子S7-200系列PLC,它是本系统核心,负责人机界面与变频器之间的信息交流,同时也负责整个控制系统的逻辑控制和产量统计等数据运算处理。其I/O分配如表2所示。表2 水箱拉丝机控制系统I/O分配表序号I/O点功能序号I/O点功能110.0计米信号1311.4收线变频器报警210.1急停1411.5收线保护罩报警310.2启动1511.6收线门报警410.3停止16Q0.0系统运行指示510.4点动17Q0.1系统停止/报警指示610.5故障复位18Q0.2产量达到指示710.6产量复位19Q0.3牵引电机运行810.7放线断丝检测20Q0.4收线电机运行911.0收线断丝检测21Q0.5牵引变频器故障复位1011.1牵引电机风机报警22Q0.6收线变频器故障复位1111.2收线电机风机报警23Q0.7牵引电机制动1211.3牵引变频器报警24Q1.0收线电机制动
本系统因使用人机界面,故在设计故障报警功能时,将停止指示与故障报警指示做了集成设计,当系统无故障且停止时红色指示灯常亮;当系统有故障时红色指示灯闪烁,具体故障可通过人机界面的故障显示页面查询。PLC与变频器之间采用MODBUS通讯连接,系统速度有现场操作人员通过人机界面给定后经PLC数据处理程序运算后给定至变频器。同时变频器反馈实际运行参数到PLC,再由PLC将数据发送至人机界面显示。产量统计信号来自现场的计米传感器,其连接至PLC的高速计数口10.0,在设计PLC程序时内部进行数据运算,将计米信号的脉冲数转换成实际产量,并显示在人机界面上。因机械设备间存在一定差异,故在设计人机界面程序时我们设置有产量统计系数调整功能,可以由管理人员或设计者对产量统计系数进行微调。2.2.3 变频器本系统共使用两台变频器,分别为牵引变频器和收线变频器,均为ABBACS550系列变频器,两者之间仅存在功率上的差异。其中牵引变频器为37kW,收线变频器为3kW。牵引变频器速度由PLC通过通讯给定,拖动牵引电机对钢丝进行拉拔,其部分参数设置如表3所示。收线变频器速度给定来自于两方面,一方面来—21—
周海波,熊 巍 水箱拉丝机电气控制系统设计自于牵引变频器的模拟输出,按设定比例跟随牵引电机运行;另一方面来自于收线变频器内部根据张力传感器信号的PID调节。收线变频器部分参数设置如表4所示。表3 牵引变频器参数设置变频器代码设定值功能99021ABB标准宏99043标量控制11038给定来自串行通信110586.5Hz给定1最大值21012启动功能21022停车功能21030.3直流磁化时间98021标准MUDBUS表4 收线变频器参数设置变频器代码设定值功能99021ABB标准宏99041为矢量速度控制11031表示给定来自AI11105通讯给定根据现场减速比计算21012直流励磁启动21021自由停车21030.3直流磁化时间42010.4PID增益42024积分时间42030.1微分时间421019给定值是恒定的53022地址530319.2波特率53042奇偶校验 在设计收线变频器特别参数时应注意42组参数设置,内部PID调节后的补偿速度直接影响着钢丝成品质量,若此组参数设置不当,很容易造成收线断丝以及收线排布不均等现象。所以此参数表内42组参数设置仅作为参考,实际设定值应根据现场情况进行调整,而且由于设备间的差异,同一车间内的不同设备此值也很可能不同。
3 总结与展望 目前国内金属制品行业的总体技术水平和装备水平,与工业发达国家相比仍有较大的差距,在拉丝机主机、辅助设备、润滑技术、线材生产、拉丝模质量等方面还比较落后。面对我国金属制品行业的实际情况,单纯追求先进的大型、高速拉丝机是不切合实际的,也不可取;对于拉丝机的设计者和制造厂家来说,工作的重点应放在设计、制造运行可靠、操作、维护简单、生产效率较高的拉丝机[2]。
水箱拉丝机作为一种成熟的拉丝设备,在国内有着广阔的市场前景。在当前形势下我们拉丝机设计者应尽快开发利用各种PLC和变频器组合的水箱拉丝机控制系统,以取代目前国内大多数金属制品厂家所采用的普通滑轮式拉丝机,使我国的金属制品行业的装备水平和制品质量尽快赶上国际先进水平。
参考文献:[1] 谢仕柜.金属制品行业技术进步及存在的差距[J].金属制品,1991,(3).[2] 信息部.我国拉丝机现状和发展趋势[J].环球资讯,2009,(12).
