CAD参考评分标准[1]

参考评分标准第X期CAD技能三级(复杂三维模型制作与处理)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画制作20分=60分）1．曲面造型（20分）按照图片所给曲面立体形状，建立相应的模型，要求：形状相似，尺寸自定。

分值分配：烟嘴4分握柄与烟嘴连接5分握柄4分吸嘴4分整体效果3分2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）自行创建桌面（方的或者圆形）（1分），将烟斗立放置在桌面上，桌面材质为木纹并具有亮漆效果（2分）；（2）给烟斗的四个部分：烟嘴、握柄、吸嘴以及吸嘴与握柄之间的连接圈赋予不同材质；（每部分2分）（3）加上必要的灯光（要求至少有一盏聚光灯与若干泛光等，颜色等参数自定）；（3分）（4）对模型和场景进行渲染：渲染背景上有个人签名（2分）；整体效果4分3．动画制作（20分）制作展示烟斗特征的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（4分）；（2）摄影机路径动画（摄影机绕桌面旋转展示烟斗的结构特征）（4分）；（3）烟雾效果（缕缕青烟从烟嘴冒出）（4分）；（4）灯光颜色与亮度变化（4分）；整体效果4分二、零件参数化和变量化设计（20分，每个尺寸2分）根据下面的二维图形构建三维模型，具体尺寸自定，但要求改变L尺寸其它尺寸会自动修改。

取L1为L的2/3，L2为L1的1.25倍，L3占L2的0.6，L4取L的1/6，L5是L4的两倍，Ø取L的1/4，Ø1为Ø的一半，Ø2为Ø的1.6倍，R为Ø的1/3。

三、装配仿真（20分）（1）根据下面所给的装配图和零件图完成零件建模（零件中与装配无关的形状不需要精确绘出，可只给出大体即可；内外螺纹可以画成光孔或光轴；双头螺柱和螺母画成近似的即可）（9分）；（2）根据装配图纸完成装配（4分），能反映出工作原理：板手旋转能控制阀门的开闭（2分）；（3）装配仿真（5分）。

工业设计试题+参考答案

工业设计试题+参考答案一、单选题（共30题，每题1分，共30分）1、据轴的承载情况，（）的轴称为转轴。

A、承受较大的轴向载荷B、既承受弯矩又承受转矩C、不承受弯矩只承受转矩D、只承受弯矩又承受转矩正确答案：B2、使用（）命令以后，光标变为十字形，用来定义视图边框，在变框内的元素充满图形窗口。

A、窗口缩放B、实时缩放C、全部缩放D、回放正确答案：A3、以下（）属于螺母不动，螺杆回转并作直线运动。

A、车床中带动大拖板运动的丝杠与开合螺母B、千分尺中的螺旋机构C、牛头刨床工作台的丝杠与螺母D、应力试验机上观察镜螺旋调整装置正确答案：B4、常用联接的螺纹是（）。

A、矩形螺纹B、三角形螺纹C、梯形螺纹D、锯齿形螺纹正确答案：B5、以下不属于放置特征的是（）。

A、拔模斜度B、阵列C、倒角D、拉伸正确答案：B6、属于金属物理性能的参数是（）。

B、密度C、强度D、韧性正确答案：B7、将物体由左向右投射，在侧面上得到第三个视图，称为左视图，侧面用字母（）表示。

A、CB、HC、WD、O正确答案：C8、图样中的尺寸以（）为单位时，不必标注计量单位的符号或名称，如用其他单位时，则必须注明相应的单位符号。

A、厘米B、毫米C、分米D、米正确答案：B9、下列哪种配色最能表达工业机械产品的属性（）。

A、金+绿B、蓝+紫C、蓝+白D、红+黄正确答案：C10、（）是1989年7月开始实施的我国成年人人体尺寸国家标准。

A、GB20000-83B、GB10000-88C、GB10000-83D、GB20000-85正确答案：B11、一般位置平面在三个投影面上的投影具有（）。

A、真实性B、扩大性D、收缩性正确答案：D12、重合断面图的（）和剖面符号均用细实线绘制。

A、剖切位置B、中心线C、投影线D、轮廓线正确答案：D13、（）以下哪个不是应用程序选项可以更改的选项？A、文件B、显示C、颜色D、表示正确答案：D14、机械设计使用中使用最广泛的键连接是（）。

工业产品设计模拟试题

比赛题目1、空气加湿器的设计（课本题66分）（1）根据给定的空气加湿器图样，建立如下图的加湿器模型（2）空气加湿器要提交的文件：①.加湿器所有零件的三维模型（24分）②.加湿器装配模型（4分）③.加湿器装配模型分解表达（表达视图）（4分）④.加湿器所有零件零件工程图（32分），包括六视图、爆炸图（及明细栏）、零部件图（所有零件的工程图）⑤.加湿器效果图(2分)（3）以下是空气加湿器各个零件的工程图外壳的图样注：商标文字是：茉莉Moli（大小中文为6，英文为8）；总共四个商标效果；在两个浮雕效果的中间；其余未标注的自行设计，并要求符合美观要求。

底座图样注：凸雕效果深度为1mm，其余未标注的自行设计，并要求符合美观要求。

出水管图样装饰片图样水罐图样开关图样2、弹性弹簧设计（两板间的弹簧）（20分）本题目根据以下的设计要求，自主设计上下盖板的尺寸，并且装配成能够压缩的弹簧。

设计要求：（1）两盖板之间距离为100mm。

（2）弹簧的截面直径为5mm,直径为45mm；转数10圈。

（3）要求弹簧与上下盖板之间刚好配合，弹簧不得有插入板中，如图所示。

（4）做出弹簧振动的MV。

（5）其余未给尺寸自行设计。

需提交的文件有：（1）弹簧所有零件的三维模型（*.ipt）；（9分）（2）弹簧的装配模型（*.iam）（5分）（3）弹簧振动视频（*.wmv）（4分）（4）弹簧的说明文档（*.doc）（2分）（5）将产品保存在单独的文件夹中3、创意作品（5W节能灯）（14分）本道题目是全螺型节能灯产品（颜色：白色产品；材质：玻璃；灯头：E27；功率：5W ；色温：2700K；）然后利用下面的核心部件的大概尺寸进行外观上的创意设计。

核心部件尺寸如下图需要提交的文件：（1）节能灯所有零件的三维数字模型；（8分）（2）节能灯的装配模型（*.iam）、；（2分）（3）节能灯的的效果图（*.jpg）以及说明文档（*.doc）。

（4分）（4）将产品保存在单独的文件夹中。

CAD技能大赛试题[1]

CAD技能大赛试题[1]CAD技能大赛试题一、CAD基础知识部分（40分）1. 请简述CAD的定义和CAD所具备的功能。

(5分)2. 请列举一些常见的CAD软件及其特点。

(5分)3. 请说明CAD的主要应用领域，并针对其中一个应用领域进行简要介绍。

(10分)4. CAD中的图层是什么概念？请解释图层在CAD设计中的作用。

(5分)5. CAD中的坐标系有哪些类型？请简要描述各种坐标系的特点。

(10分)二、CAD绘图技巧部分（40分）1. 请使用CAD软件绘制一张简单的平面图，并包括以下内容：图纸标题、比例尺、说明文字、标注尺寸。

(10分)2. 请使用CAD软件绘制一张简单的三维模型，并包括以下内容：外观图、截面图、尺寸标注。

(10分)3. 请使用CAD软件绘制一张平面布置图，包括墙体、门窗、家具等建筑元素，并标注尺寸。

(10分)4. 请简述使用CAD绘图时的常见错误和应对方法。

(10分)三、CAD模型编辑和建模部分（40分）1. 请使用CAD软件将一个给定的二维图形转化为三维立体模型。

(10分)2. 请使用CAD软件绘制一个复杂的曲面模型，并应用材质和纹理。

(15分)3. 请使用CAD软件进行装配设计，将多个部件组装在一起，并进行配对和运动仿真。

(15分)四、CAD设计与优化部分（40分）1. 请使用CAD软件进行产品设计，包括造型设计和功能设计，并进行简要的设计说明。

(15分)2. 基于给定的CAD模型，使用CAD软件进行模型的优化设计，并进行比较分析。

(15分)3. 请选择一个实际工程案例，使用CAD软件进行方案设计，并分析设计方案的可行性。

(10分)五、CAD综合应用部分（40分）1. 请从一个实际工程项目中选择一个具体的设计任务，使用CAD软件进行设计，包括平面布置、截面设计和三维模型设计，并给出设计说明。

(15分)2. 请选择一个实际产品，使用CAD软件进行产品的全方位设计和优化，并给出设计报告。

cad技术技能考试试题及答案

cad技术技能考试试题及答案一、单项选择题（每题2分，共10题）1. CAD软件中，用于创建直线的命令是什么？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. CAD中，哪个工具用于测量两点之间的距离？A. DISTB. AREAC. LISTD. ID答案：A4. 在CAD中，哪个命令可以创建矩形？A. RECTANGB. CIRCLEC. ARCD. POLYGON答案：A5. CAD中，哪个命令用于创建圆形？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE答案：A6. 在CAD中，哪个命令可以创建多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：B7. CAD中，哪个工具用于创建文本？A. TEXTB. MTEXTC. DIMD. HATCH答案：A8. 在CAD中，哪个命令可以创建等距线？A. OFFSETB. ARRAYC. COPYD. MIRROR答案：A9. CAD中，哪个命令用于创建填充图案？A. HATCHB. FILLC. SHADED. PATT答案：A10. 在CAD中，哪个命令可以创建块？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A二、多项选择题（每题2分，共10题）1. 在CAD中，以下哪些命令可以用来复制对象？A. COPYB. ARRAYC. MIRRORD. OFFSET答案：ABD2. CAD中，哪些工具可以用来创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：AB3. 在CAD中，哪些命令可以用来修改对象？A. MOVEB. ROTATEC. SCALED. ERASE答案：ABCD4. CAD中，哪些工具可以用来测量和分析对象？A. DISTB. AREAC. LISTD. ID答案：ABC5. 在CAD中，哪些命令可以用来创建或修改文本？A. TEXTB. MTEXTC. DIMD. HATCH答案：AB6. CAD中，哪些命令可以用来创建或修改尺寸标注？A. DIMLINEARB. DIMRADIALC. DIMDIAMETERD. DIMANGULAR答案：ABCD7. 在CAD中，哪些工具可以用来创建或修改填充图案？A. HATCHB. FILLC. SHADED. PATT答案：AB8. CAD中，哪些命令可以用来创建或修改块？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：ABC9. 在CAD中，哪些命令可以用来创建或修改多线？A. MLINEB. PLINEC. POLYLINED. SPLINE答案：AD10. CAD中，哪些工具可以用来创建或修改图层？A. LAYERB. LAYERNEWC. LAYERPD. LAYERM答案：ABCD三、判断题（每题2分，共10题）1. CAD软件中的快捷键F8用于打开或关闭正交模式。

工业产品设计试题

试题一根据所提供的零件图画出其三维图最终提交数字模型包括零件六视图装配图爆炸图和效果图
试题一
根据所提供的零件图，画出其三维图，最终提交数字模型（包括零件六视图、装配图爆炸图和效果图）。

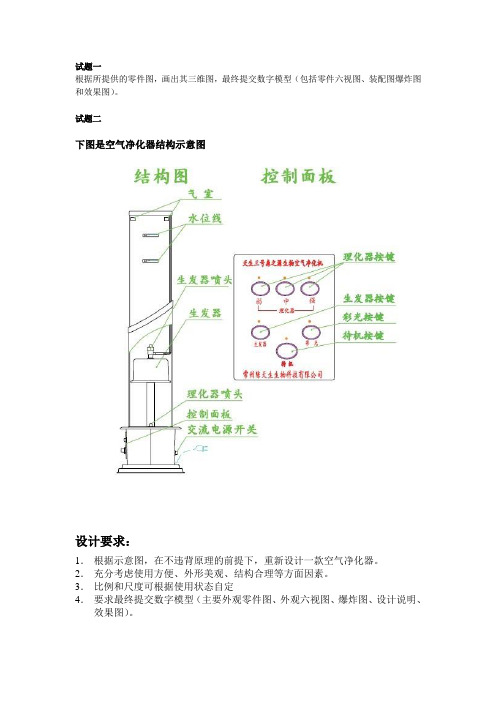

试题二
下图是空气净化器结图，在不违背原理的前提下，重新设计一款空气净化器。
2．充分考虑使用方便、外形美观、结构合理等方面因素。
3．比例和尺度可根据使用状态自定
4．要求最终提交数字模型（主要外观零件图、外观六视图、爆炸图、设计说明、效果图）。

第八届华东区cad竞赛试题

第八届华东区cad竞赛试题第八届华东区CAD竞赛试题一、基础知识题（共20分）1. CAD软件的全称是什么？请列举至少两个主流的CAD软件名称。

（5分）2. 请简述CAD软件在工程设计中的主要作用。

（5分）3. 什么是图层（Layer）？请说明在CAD设计中使用图层的重要性。

（5分）4. 请解释CAD中的“块”（Block）概念，并举例说明其应用场景。

（5分）二、操作技能题（共30分）5. 描述如何在CAD软件中创建一个新的图层，并设置其颜色、线型和线宽。

（10分）6. 阐述在CAD软件中进行尺寸标注的步骤，并说明尺寸标注的重要性。

（10分）7. 解释“阵列”（Array）工具的功能，并给出一个使用阵列工具的实例。

（10分）三、设计应用题（共30分）8. 假设你需要设计一个简单的机械零件，请描述设计流程，并列出至少三个需要考虑的设计参数。

（10分）9. 在建筑设计中，如何使用CAD软件进行平面图、立面图和剖面图的绘制？请简要说明步骤。

（10分）10. 请描述在CAD软件中进行三维建模的基本步骤，并说明三维建模在产品设计中的优势。

（10分）四、综合分析题（共20分）11. 讨论CAD软件在可持续发展和绿色设计中的应用及其重要性。

（10分）12. 分析在团队协作项目中，CAD软件如何帮助提高设计效率和准确性。

（10分）五、创新设计题（共30分）13. 设计一个小型家用太阳能热水器，并使用CAD软件绘制其结构图。

需要包括以下部分：集热器、储水罐、支架和连接管道。

（15分）14. 描述你设计的太阳能热水器的工作原理，并解释其如何实现节能和环保。

（15分）六、附加题（共10分）15. 请列举至少三种可以提高CAD绘图效率的技巧或工具，并简要说明每种技巧或工具的作用。

（10分）【注】本试题仅为模拟题目，实际竞赛试题可能会有所不同。

参赛者应根据实际竞赛要求准备。

工业产品设计比赛试题A

12分精品三创意设计60近年来人们越来越多驾车出行车载导航器的需求量日益增大请结合生活实际发挥自主创意设计一款造型新颖方便司机浏览的车载导航器
2011年中等职业学校职业技能比赛
“工业产品设计”项目试题
注意事项：
1、比赛过程中应经常注意保存文件。
2、比赛时间为240分钟。
题型与分值
题型
基础建模
产品创新设计
一
二
三
四
满分
8
8
ห้องสมุดไป่ตู้12
12
60
一、建模基础根据图纸建立零件的三维模型。（40分）
1.（8分）
2.（8分）
3.（12分）
4.（12分）
三、创意设计（60分）
近年来，人们越来越多驾车出行，车载导航器的需求量日益增大，请结合生活实际发挥自主创意设计一款造型新颖，方便司机浏览的车载导航器。

大一cad工程制图试题及答案

大一cad工程制图试题及答案一、单项选择题（每题2分，共10题）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. ARCD. POLYGON答案：A3. 以下哪个不是CAD中的基本绘图工具？A. 直线B. 圆C. 矩形D. 表格答案：D4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. LINED. CIRCLE答案：A5. CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. LINE答案：A6. 在CAD中，哪个命令用于创建圆弧？A. ARCB. CIRCLEC. LINED. POLYGON答案：A7. CAD中，哪个命令用于创建点？A. POINTB. LINEC. CIRCLED. RECTANGLE答案：A8. 在CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. LINE答案：A9. CAD中，哪个命令用于创建样条曲线？A. SPLINEB. LINEC. CIRCLED. RECTANGLE答案：A10. 在CAD中，哪个命令用于创建多线？A. POLYLINEB. LINEC. CIRCLED. RECTANGLE答案：A二、多项选择题（每题2分，共10题）1. 在CAD中，以下哪些命令可以用于修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：ABCD2. CAD中，以下哪些工具用于测量？A. DISTANCEB. AREAC. LISTD. ID答案：ABD3. 在CAD中，以下哪些命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. HATCH答案：ABC4. CAD中，以下哪些命令用于创建尺寸标注？A. DIMLINEARB. DIMRADIALC. DIMDIAMETERD. DIMCENTER答案：ABCD5. 在CAD中，以下哪些命令用于创建填充？A. HATCHB. SOLIDC. GRADIENTD. PATTEST答案：AB6. CAD中，以下哪些命令用于创建块？A. BLOCKB. INSERTC. WBLOCKD. DEFPOINTS答案：ABC7. 在CAD中，以下哪些命令用于编辑多线？A. PEDITB. PLINEC. POLYLINED. LINE答案：A8. CAD中，以下哪些命令用于编辑多段线？A. PEDITB. PLINEC. POLYLINED. LINE答案：ABC9. 在CAD中，以下哪些命令用于创建和编辑表格？A. TABLEB. INSERTC. TABLESTYLED. MTEXT答案：AC10. CAD中，以下哪些命令用于创建和编辑图层？A. LAYERB. LAYERNEWC. LAYERPD. LAYERM答案：ACD三、判断题（每题2分，共10题）1. CAD中，使用“GRID”命令可以显示或隐藏网格。

采矿CAD绘图复习考试题

采矿CAD绘图复习考试题一、选择题1、在CAD软件中，什么键可以用来进行平移操作？（）A.空格键B. Page Up键C. Tab键D. Shift键2、当绘制地下采矿巷道时，应该使用哪种线型来表示？（）A.虚线B.实线C.点划线D.双点划线3、在CAD中，如何绘制一个圆？（）A.直接点击绘图工具栏上的"圆"按钮B.使用"C"命令C.使用"A"命令D.使用"R"命令二、简答题1、请简述在CAD中如何绘制一个矩形？2、请说明在CAD绘图中，如何对图形进行比例缩放？3、请描述在采矿CAD绘图中，如何表示一个矿体的轮廓？三、绘图题请根据以下描述，使用CAD软件绘制出一个简单的地下采矿巷道图。

巷道应包含主要巷道和分支巷道，并标注出巷道的名称和长度。

以上就是我们今天的复习考试题，希望可以帮助大家更好地掌握采矿CAD绘图的基本操作和技巧。

记住，只有不断地学习和实践，才能提高自己的绘图技能。

希望大家都能取得好的成绩！CAD绘图生产实习报告一、引言本报告主要介绍我在某制造公司的CAD绘图生产实习经历。

实习期间，我参与了从产品设计到生产流程制定的各个环节，旨在深入了解和学习CAD绘图在生产实践中的应用。

二、实习背景与目的本次实习是在某制造公司进行的，目的是让我在实际操作中掌握CAD 绘图的技能，了解产品设计和生产流程，提高解决实际问题的能力。

三、实习内容在实习期间，我参与了以下主要工作：1、产品设计：利用CAD软件进行产品建模，包括零件设计、装配设计等。

2、生产流程制定：根据产品设计，利用CAD软件进行生产流程规划，包括工艺流程图、设备布局图等。

3、图纸审核与修改：对设计图纸进行审核，根据实际生产需求进行修改和完善。

4、技术支持：为生产部门提供技术支持，解决生产过程中遇到的技术问题。

四、实习收获与体会通过这次实习，我深刻认识到CAD绘图在生产实践中的重要性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精心整理
座号
（注意：座号中只写座位号，否则试卷作废）

2014年天津市中等职业学校“圣纳﹒有道杯”技能大赛
计算机辅助设计（工业产品CAD）试题

1.本试卷总分600分。其中，题目一为100分，题目二为300分，题目三为200分。
2.本场比赛时间为180分钟，比赛过程中提前退场者视为主动终止比赛。
3.参赛选手在桌面以考场工位号建立文件夹，按题目要求将文件存到指定文件夹。
4.考试过程中，考生不得向监考教师提出关于操作的问题。如遇设备故障，可举手示意监考教师。
5.选手在文件夹的命名或作品中不得透露本人信息；在考试过程中，不得使用U盘等移动存储介质
传递文件。如有违反，即刻取消参赛资格。
题目一：台灯
一、产品名称和外形要求
1.名称：台灯

2.外形：如下图所示
二、设计要求
1．按照设计师的意图，根据给定图纸尺寸，完整详细的再现整个设计，建立所有零件三维数

字模型。
2．按照图纸要求进行装配设计，创建表达式图和装配视频。
3．根据所建零件模型，创建完整图纸。
4．设计三种配色方案，创建渲染后的效果图
三、输出要求
1．要求考生在桌面上创建以工位号为文件名的考生文件夹。

2．在考生文件夹中建立“台灯”工程文件夹。
3．创建单用户项目，各零件与图纸一致以汉字名称命名，如：“灯罩.ipt”。
4．在该项目文件夹中，存放各零件模型、零件图、装配图、表达视图、六视图、渲染效果图
和装配视频文件。
四、模型设计草图
见附件

题目二：照相机
一、产品名称、外形和尺寸要求
1．名称：照相机·
2．外形：如下图所示
精心整理
3．尺寸要求

外形尺寸（长×宽×高，mm）328×222×6
二、设计要求
1．按照设计师的意图，根据给定图纸尺寸，完整详细的再现整个设计，建立所有零件三维数

2．在考生文件夹中建立“台灯”工程文件夹。
3．创建单用户项目，各零件与图纸一致以汉字名称命名，如：“按键.ipt”。
4．在该项目文件夹中，存放各零件模型、零件图、装配图、表达视图、六视图、渲染效果图
和装配视频文件。
四、模型设计草图
见附件

题目三：电话机
一、产品名称和外形要求
1.名称：电话机

2.外形：如下图所示
3．自主创意设计要求：在电话机顶部添加结构，设计与之配合的耳塞。自主创意设计部分要
求结构合理、美观，符合使用需求。
二、设计要求
1．按照设计师的意图，根据给定图纸尺寸，完整详细的再现整个设计，建立所有零件三维数

2．在考生文件夹中建立“台灯”工程文件夹。
3．创建单用户项目，各零件与图纸一致以汉字名称命名，如：“底座上壳.ipt”。
4．在该项目文件夹中，存放各零件模型、零件图、装配图、表达视图、六视图、渲染效果图
精心整理
和装配视频文件。
四、模型设计草图
见附件
精心整理
附件：模型设计草图
题目一：台灯
台灯六视图
台灯爆炸图
灯罩
灯头
精心整理

v
底座
精心整理
灯头连接件
底座连接件
灯杆连接件
灯杆
精心整理
题目二：照相机
照相机六视图
照相机爆炸图
精心整理

相机后壳
精心整理

前壳
精心整理

上壳
按键
按键-1
按键2
按键-2
按键3
按键-3
玻璃
玻璃2
玻璃内板
取景器控制按钮
精心整理

电池盖
精心整理

接头
精心整理

镜头按键
镜头玻璃
镜头玻璃2
镜头加接
镜头加长接口
精心整理

镜头焦距
精心整理

镜头转接片
模式转钮
屏幕护板
屏幕支架
屏幕支架2
精心整理

取景框小按键
精心整理

取景器
精心整理

取景框玻璃
精心整理

取景器内置
精心整理

闪光灯卡遭
精心整理

头部按钮
精心整理

头部按钮2
精心整理

上部按钮1
相机侧壳1
精心整理

相机侧壳2
精心整理

上部按钮2
上取景器护框
精心整理

题目三：电话机
电话机六视图

电话机爆炸图

底座下壳
精心整理
精心整理
底座上壳

话机前壳
话机后壳
精心整理
精心整理
话机盖板

屏幕盖板
