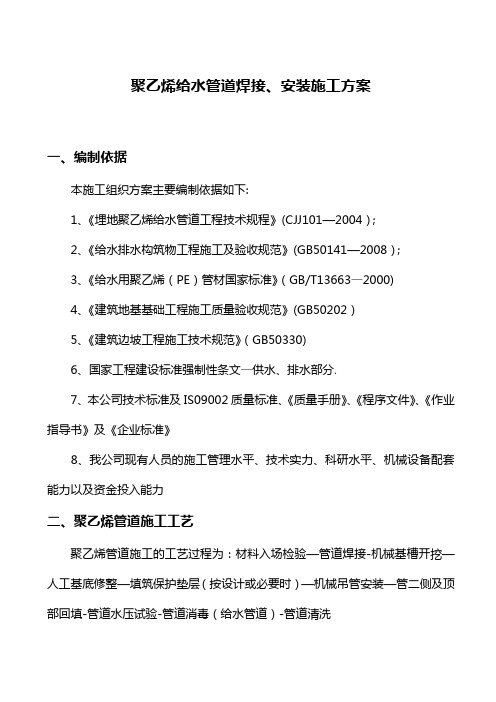

聚乙烯给水管道焊接、安装施工方案一、编制依据本施工组织方案主要编制依据如下:1、《埋地聚乙烯给水管道工程技术规程》(CJJ101—2004）；2、《给水排水构筑物工程施工及验收规范》(GB50141—2008）；3、《给水用聚乙烯（PE）管材国家标准》（GB/T13663—2000)4、《建筑地基基础工程施工质量验收规范》(GB50202）5、《建筑边坡工程施工技术规范》（GB50330)6、国家工程建设标准强制性条文—供水、排水部分.7、本公司技术标准及IS09002质量标准、《质量手册》、《程序文件》、《作业指导书》及《企业标准》8、我公司现有人员的施工管理水平、技术实力、科研水平、机械设备配套能力以及资金投入能力二、聚乙烯管道施工工艺聚乙烯管道施工的工艺过程为：材料入场检验—管道焊接-机械基槽开挖—人工基底修整—填筑保护垫层（按设计或必要时）—机械吊管安装—管二侧及顶部回填-管道水压试验-管道消毒（给水管道）-管道清洗三、现场施工作业1、聚乙烯管道管道进场管道进场不宜过早，以免工地露天堆放时受恶劣环境的影响及人为因素的破坏，且需边施工边陆续进场，避免占用过多的施工场地,缩短管道露天堆放时间。
卸管时采用柔性软吊带起吊，沿管道敷设方向分散摆放。
2、聚乙烯管道连接：a、连接工艺聚乙烯管道连接主要采用热熔对接焊接.热熔对接焊接是将电加热板插入两管材接口之间,当两管材的连接面加热到熔融状态时,抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固.热熔对接过程由自动热熔对接焊机实现.热熔对接焊接一般分七个阶段：就位校正阶段、端头平整阶段、预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。
b、焊接工艺曲线与焊接工艺参数（PE100 SDR17 1。
0MPa dn1000)聚乙烯管道的热熔焊接时在一定的压力下将端面加热的管道熔接在一起。
与焊接直接有关的参数有三个：温度、压力、时间。
焊接过程中温度、压力、时间关系为:带压加热压力4。
pe给水管道工程施工组织设计方案
X给水管道工程施工组织设计工程概况某大道供水管道工程全长3899米，直径为300毫米的PE供水管道。
该工程的实施，不但解决了某开发区企事业单位、居民的生产、生活用水问题，也为进一步招商引资、促进经济发展奠定了基础。
一、主要施工方法本工程采用聚乙烯（PE）管道供水。
聚乙烯（PE)管材以其突出的耐腐蚀性、耐热、耐磨、对输送介质无污染性、使用寿命长、制造安装费用低等优异性能越来越受到青睐.为积极推进新技术，本工程采用聚乙烯（PE)管道供水适合时代的要求。
一、土方工程本工程的土方工程施工主要包括:①土方开挖②土方回填（包括管侧及管顶两部分）。
由于此工程位于宽阔的马路边，施工机械进入现场比较方便.1、土方工程平衡调配调配原则上能进行填筑的土方，尽量考虑挖填结合加以利用，减少土方的外调量。
（1）土方开挖时,土方沿开挖线就近堆放。
(2)机械开挖优先选择适合回填要求的堆放在回填土堆土区，再将多余运至弃土区。
（3）土方开挖边坡按1:0.5开挖下口工作面每边留0。
2m。
2、土方开挖本工程采用1.0m3反铲挖掘机挖土，装载机、自卸汽车等土方机械.为保证工期,施工现场的机械设备根据施工方案,结合现场实际情况,由专人负责及时调度,最大限度地使施工机械处在满负荷工作。
（1）土方开挖边坡1:0.5。
（2）基坑尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，支撑及必要的工作面。
在开挖前按测量中心线放出开挖边线及基坑底界线。
弃土位置高度尽量不超过1.5m。
（3）在采用机械开挖沟槽时应遵守下列规定：①开工前应进行地下建筑物和其它已有管线的调查。
②机械开挖基坑时,基底以上至少保留20cm不挖。
采用人工清理至槽底。
③挖土机工作或行走时,应注意架空线路，不得在架空输电线路下工作.如在高低压架空线路一侧工作时,垂直及水平安全距离均不应小于下表的规定.挖土机械与架空线的安全距离④在基槽挖土过程中应在随时注意土质变化情况，地下水情和标高等的变化，经常检查。
pe实壁管施工方案
PE实壁管施工方案1. 引言本文档详细介绍了PE实壁管的施工方案。
PE实壁管常用于给水、燃气、通信、电力等领域的管道工程中，具有耐腐蚀、抗老化等优点，是一种广泛应用的管材。
在施工过程中，需要注意一系列的技术要求和步骤，以确保施工质量符合要求。
2. 施工准备在开始PE实壁管的施工之前，需要进行一系列的准备工作，包括：•确定施工图纸：根据工程需求和设计要求，准备好相关的施工图纸。
•购买材料：根据施工图纸计算所需的PE实壁管和配件数量，并购买合适的材料。
•准备工具设备：准备好所需的施工工具和设备，如机械挖掘机、吊车、切割机等。
•安全措施：在施工现场设置好安全警示标志，提供必要的防护设施，确保施工过程中的安全。
3. 施工步骤3.1 施工准备工作在施工现场安装好必要的安全警示标志并提供好所需的防护设施后，可以开始进行具体的施工准备工作，包括：1.清理施工区域：清理施工区域，确保没有障碍物和杂物，保持工作区整洁。
2.准备施工设备：将所需的施工设备和工具安排好，确保施工过程中能够顺利进行。
3.2 实壁管的敷设在准备工作完成后，可以开始进行实壁管的敷设。
以下是具体的步骤：1.按照施工图纸的要求，标出管道敷设的线路和位置。
2.使用挖掘机开挖沟槽，确保沟槽的宽度和深度符合设计要求。
3.清理沟槽内的杂物和泥土，确保沟槽底部平整。
4.在沟槽底部铺设合适的、坚固的垫层材料，以保护实壁管免受外力损伤。
5.敷设实壁管：根据施工图纸的要求，将PE实壁管逐段敷设于沟槽内，并注意管道的水平和倾斜度。
6.进行连接：使用合适的连接件将实壁管连接起来，确保连接牢固、无渗漏。
7.安装支架：根据需要，在适当的位置安装管道的支架，以提供额外的支撑和固定。
3.3 管道的测试与验收在实壁管的敷设完成后，需要进行管道的测试与验收，以确保施工质量符合要求。
以下是相关的步骤：1.进行压力测试：使用压力测试设备对管道进行压力测试，以检测是否存在渗漏或破损等问题。
给水PE管热熔安装施工方案
ＰＥ管安装施工方案编制单位：编制人：审核人：审批人：日期：目录一、工程概况 (1)二、材料的进场和检验 (2)三、施工技术方案措施 (2)给水工程施工测量 (2)施工测量方法： (3)沟槽开挖的施工方法 (3)管道安装 (4)四、管道水压试验 (6)五、管道试压质量保证措施 (8)六、回填及路面恢复 (8)七、雨季施工措施 (9)一、工程概况本工程根据：*＊*＊*＊＊*＊*＊施工图、图纸交底进行管道敷设安装。
1. 设计管材:埋地给水管DN〈200时主要采用给水用聚乙烯（PE）塑料给水管，PE管道公称外径(de)≥90时，管道公称压力为1。
0MPa，标准尺寸比SDR17，热熔连接；PE管道公称外径63≤（de）〈90时，管道公称压力为1。
25MPa，标准尺寸比SDR13.6，热熔连接；PE塑料给水管按行业标准《埋地聚乙烯给水管道工程技术规程》（CJJ101—2004）执行,原材料需采用级别为PE100的进口料。
2.不同管材之间连接方式：管径＜de90PE管与其他材质的管道连接采用钢塑转换器，管径≥de90的PE管与阀门等设备连接采用法兰连接，经检查合格后，按内外防腐要求处理；施工过程中应合理配置管节铺设方式。
二、材料的进场和检验为保证工程质量, 我方在材料进场前填报进场申报表，报监理验收，监理根据规范（GB50242-—2016）对进场材料的品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破损, 整根管的外观应光滑，无色泽不均现象, 检查管道的壁厚和圆度。
查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件，符合要求后予以签认。
材料进场后，我方按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 检验结果合格后方可施工。
三、施工技术方案措施施工顺序：施工放线→挖沟槽→管道安装→试压→回填→浇砼根据图纸与现场实际地貌放线，确定避开地下障碍（煤气管、电缆、给排水管和其它不可拆除的基础等)，同时控制好管沟深度和宽度，如与其它管线出现不可避免的相交情况,需做好其它管线相交部分的施工保护.给水工程施工测量1）测量放线:首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图.2）将控制坐标点引测至施工现场，做好标记，并加以保护。
室外PE管施工工艺
施工方案及技术措施1、给水工程施工测量1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。
2）将控制坐标点引测至施工现场，做好标记，并加以保护。
3）按照工程特点的要求引测具部控制点。
4）进行施工沟槽中线及边线的放置。
5）测量管底标高。
6）测量中室底高程。
2、施测方法：1）用经伟仪依据甲方移交的坐标点，加密道路中心桩，每150m设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。
2）采用方向法，配以直尺确定沟槽开挖边线，用白灰撒出开挖线。
3）沟槽开挖后进行龙门桩设置，采用木板，间距不超过35m，将管道中心线及高程引测其上。
3、沟槽开挖的施工方法：1）沟槽开挖采用小型机械开挖，人工修坡，开挖边坡为1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于1.5m，开挖沟槽底部土层确保不被拢动，沟槽开挖应预留20cm 左右保护层，用人工清理。
2）开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。
3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过20cm进行碾压，腐植土应挖取换填砂砾料，并碾压夯实,如遇石块，应清理出现场，换填土质较好的土回填。
4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。
沟槽允许偏差应符合下表的要求；沟槽开挖允许偏差1）沟槽开挖验收合格后方可进行管道基础的施工。
2）采用DN315PE管，热熔接口，基础采用砂石基础。
给水管道施工工序：管线测量一管线清表一修筑施工便道一管沟开挖-PE管材运输-施工砂垫层-PE管热熔连接一管道敷设T管身回填一管段试压T阀门、井室安装T管沟回填T设置管道标示T通水试验5、PE管连接操作方法热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。
PE管施工方案(热熔连接法)
四、 PE管施工方案1、概括PE给水管作为一种新式管材，拥有耐腐化、无毒性、内壁圆滑阻力小、抗老化使用寿命长（ 50 年）、重量轻（密度只有钢管的 1/8）、安装劳动强度低、施工花费少、抗震性能强、材质柔韧性好等特色。
而 HDPE管高密度往常状况下， PE管要求埋地敷设，覆土深度大于0."7m，若确需局部地面敷设时，须使用抗紫外线的黑色 PE管并采纳保护举措。
2、资料的进场和检验为保证工程质量 ,每批资料进场前都要求施工单位填报进场申报表 ,监理依据规范（ GB50242--2002）对进场资料的品种、规格、外观等进行查收 ,包装应完好,表面无划痕及外力冲击损坏 ,整根管的外观应圆滑 ,无色彩不均现象 ,检查管道的壁厚和圆度。
检验生产厂商出具的产品合格证、质量查收报告及政府主管部门颁发的使用同意证等质量证明文件切合要求后予以签认。
资料进场后,按规定的批量及频次对进场的资料和配件进行目睹抽样、送检 ,在未获取检验合格的证明文件以前 ,不该允许承包商开始启用。
监理在目睹抽样的时候 ,特别要注意生产批号 ,因为生产过程的某些不行预示要素 ,同一世产厂家、同一原料、同一配方和工艺 ,不一样生产批次的产质量量会有差别。
3、施工次序：挖沟槽→管道安装→部分回填→试压→敷设标记桩→所有回填。
4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响。
往常于地面上预制较长管线以减少管沟的开挖宽度 B，一般按 B=D+0."3m (D—管道外径 ),确立管沟宽度即可知足要求。
管道基础要求平坦并有足够的强度，开挖管沟须防备扰动基底原状土壤。
基底处于地下水位以下的较软土层时，可采纳先垫15cm 厚、粒径小于 50mm厚碎石，再铺 5cm 厚砂垫层的办理方法，使管道获取长久稳固的支撑。
本工程采纳 C15砼固定墩的方式牢固。
人工开挖管槽时，要求沟槽底部平坦、密实，无尖利物体。
沟底能够有起伏，但一定光滑地支撑管材，如有超挖时，一定回填夯实。
PE给水管施工技术交底
三、铺砂、下管
1、铺砂：管道底部应做≮0.15m的砂垫层，且夯填密实。
2、下管：铺砂后，经核对管节、管件位置无误后下管。在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
四、管道连接
1、焊接准备。热熔焊接施工准备工作如下：
1）、将与管材规格一致的卡瓦装入机架；
焊道中间
有深沟
熔融对接时熔料温度太低，切换时间太长
检查加热板的温度，提高操作速度，尽量减少切换时间。
接口严重错位
熔融对接前两管材对中不好，错位严重
严格控制两管材的偏移量，管材加
热和对接前一定要进行对中检查。
局部不卷边或外卷内不卷或内卷外不卷
①铣刀片松动，造成管端铣削不平整，两管对齐后局部缝隙过大
②加压加热的时间不够
六、施工机具设备表
序号
机具设备
规格
单位
数量
备 注
1
PE管热熔机
De20—De63
台
1
2
PE管热熔机
De75—De110
台
1
3
双柱型PE对焊机
De50—De110
1
4
双柱型PE对焊机
De90—De250
1
5
电锯
1.5W
台
1
用于切割PE管
6
试压泵
套
1
管道试压用
七、劳动力组织
每台焊机配备焊工2人，配合人员包括水电工2～3名，若PE 管管径大于200mm 时，配合人员应增加到2～4人。
签字栏
技术负责人：交底人：接交人：
