市政工程教学课件：桥梁工程机械化施工 (一)
桥梁工程施工_课件(3篇)
第1篇目录1. 引言2. 桥梁工程概述3. 桥梁施工前的准备工作4. 桥梁基础施工5. 桥梁上部结构施工6. 桥梁下部结构施工7. 桥梁附属设施施工8. 桥梁施工质量控制与安全管理9. 桥梁施工进度管理10. 桥梁施工成本控制11. 桥梁施工环境保护12. 桥梁施工案例分析13. 结论---1. 引言桥梁工程是土木工程的重要组成部分，其施工质量直接关系到桥梁的安全、耐久和使用寿命。
随着我国经济的快速发展，桥梁建设规模不断扩大，对桥梁工程施工技术提出了更高的要求。
本课件将详细介绍桥梁工程施工的各个方面，旨在为桥梁工程施工技术人员提供参考。
2. 桥梁工程概述桥梁工程是指建造各类桥梁的科学、技术和工程的总称。
桥梁工程包括桥梁设计、施工、维护和加固等环节。
桥梁的类型多样，如梁桥、拱桥、悬索桥、斜拉桥等。
3. 桥梁施工前的准备工作桥梁施工前的准备工作主要包括：- 施工现场勘察：了解施工现场的地形、地质、水文、气象等条件。
- 施工方案编制：根据勘察结果，编制合理的施工方案。
- 施工组织设计：明确施工组织结构、人员配备、设备配置等。
- 材料设备准备：准备施工所需的材料、设备、工具等。
4. 桥梁基础施工桥梁基础是桥梁工程的重要组成部分，其施工质量直接关系到桥梁的安全。
桥梁基础施工主要包括以下内容：- 扩大基础施工：清除表土，岩石采用液压破碎锤凿除，浇筑混凝土并插上接茬钢筋。
- 桩基承台施工：人工开挖孔，制作钢筋笼，浇筑水下混凝土，进行声测管试验。
- 承台施工：基坑开挖，破桩头，钢筋绑扎，承台混凝土浇筑。
5. 桥梁上部结构施工桥梁上部结构施工主要包括以下内容：- 桥墩施工：对墩身支架、模板、预埋件进行检查，浇筑混凝土。
- 桥梁梁体施工：根据设计要求，浇筑梁体混凝土。
- 桥面系施工：铺设桥面铺装层、排水设施等。
6. 桥梁下部结构施工桥梁下部结构施工主要包括以下内容：- 桥台施工：对台身支架、模板、预埋件进行检查，浇筑混凝土。
《市政工程施工技术》PPT课件
可整理ppt
6
二、钢筋
2、按直径大小分 钢丝（直径3～5mm）、细钢筋（直径6～ 10mm）、粗钢筋（直径大于22mm）。
3、按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510 级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋 （540/835）
4、按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经 热处理而成的热处理钢筋，强度比前者更高。
可整理ppt
7
二、钢筋
5、按在结构中的作用分：受压钢筋、受拉钢筋、架
立钢筋、分布钢筋、箍筋等
（1）受力筋——承受拉、压应力的钢筋。
（2）箍筋——承受一部分斜拉应力，并固定受力
筋的位置，多用于梁和柱内。
（3）架立筋——用以固定梁内钢箍的位置，构成
梁内的钢筋骨架。
（4）分布筋——用于屋面板、楼板内，与板的受
市政工程施工技术
桥梁部分
汪莹
可整理ppt
1
第一章 施工基本操作
1、基本要求：
1）了解桥梁分类。
2）掌握模板、钢筋、混凝土质量控制和检查内容。
2、具体内容：
1）模板的种类和质量要求；
2）钢筋种类、连接方法和检验内容；
3）混凝土原材料要求；
4）混凝土季节性施工要求和措施；
5）混凝土质量控制和检查的项目；
力筋垂直布置，将承受的重量均匀地传给受力筋，
并固定受力筋的位置，以及抵抗热胀冷缩所引起
的温度变形。
（5）其它——因构件构造要求或施工安装需要而
配置的构造筋。如腰筋、预埋锚固筋、环等。
可整理ppt
8
二、钢筋
热轧带肋钢筋品种规格： 热轧带肋钢筋的牌号由HRB和牌号的屈服点
桥梁施工技术讲座课件
拱桥上部结构施工技术
01
02
03
拱肋安装
包括拱肋的预制、运输、 起吊和定位等技术，涉及 拱肋的线形控制和稳定性 分析。
拱上结构施工
包括拱上立柱、横梁和桥 面的施工技术，涉及模板 安装、钢筋绑扎、混凝土 浇筑与养护等工艺。
拱桥加固与改造
针对既有拱桥的加固与改 造技术，包括粘贴钢板、 碳纤维加固、增设横向支 撑等方法。
03
桥梁上部结构施工技 术
梁桥上部结构施工技术
预制梁的安装
包括简支梁、连续梁和悬臂梁的 预制与安装技术，涉及梁的运输、
起吊、定位和连接等环节。
现浇梁的施工
包括支架法、悬臂浇筑法、移动模 架法等施工方法，涉及模板安装、 钢筋绑扎、混凝土浇筑与养护等工 艺。
梁的加固与改造
针对既有桥梁的加固与改造技术， 包括粘贴钢板、碳纤维加固、体外 预应力等方法。
随着钢铁和混凝土等新型材料的出现， 以及工程机械和施工技术的发展，桥 梁施工进入了一个新的阶段。
桥梁施工技术的现状与趋势
现状
目前，桥梁施工技术已经相当成熟，能够应对各种复杂地形和恶劣环境的挑战。同时，随着计算机技术和数值模 拟方法的发展，桥梁施工的精度和效率得到了显著提高。
趋势
未来，桥梁施工技术将继续向自动化、智能化和绿色化方向发展。一方面，通过引入机器人、无人机等先进技术， 实现桥梁施工的自动化和远程监控；另一方面，通过研发高性能材料、优化施工工艺等措施，降低桥梁施工对环 境的影响，提高施工的可持续性。
夯实等。
地下连续墙基础施工技术
施工准备
场地平整、测量放样、施工排水等。
02
导墙制作
选择合适的材料和制作工艺，控制好 导墙的尺寸和垂直度。
《桥梁工程》PPT课件
4．桥梁全长简称桥长：是桥梁两端两个桥台的侧墙 或八字墙后端点之间的距离，用L表示。对于无桥台 的桥梁为桥面自行车道的全长。 5．桥梁高度简称桥高：是指桥面与低水位之间的高 差，或为桥面与桥下线路面之间的距离。桥高在某种 程度上反映了桥梁施工的难易性。 6．桥下净空高度：是设计洪水位或计算通航水位至 桥跨结构最下缘之间的距离，以H表示。它应保证能 安全排洪，并不得小于对该河流通航所规定的净空高 度。
承台钢筋骨架的绑扎
3，对于承台底位于河床以上的水中．采用有底 吊箱或其他方法在水中将承台模板支撑和固定， 如利用桩基，或临时支撑。承台模板安装完毕后 抽水，堵漏，即可在干处灌筑承台混凝土。
4．承台模板支承力式的选择应根据水深、承台 的类型、现有的条件等因素综合考虑。
承台模板的安装
1．基坑开挖一般采用机械开挖，并辅以人工清底 找平，基坑的开挖尺寸要求根据承台的尺寸，支模 及操作的要求，设置排水沟及集水坑的需要等因素 进行确定。 2．基坑的开挖坡度以保证边坡的稳定为原则。 3．基坑顶面应设置防止地面水流入基坑的措施， 如截水沟等。 4．当基坑地下水采用普通排水方法难以解决时， 可采用井点法降水
2．拱式体系 拱式体系的主要承重结构是拱肋(或拱箱)，以承压为 主，可采用抗压能力强的圬工材料(石、混凝土与钢 筋混凝土)来修建。拱分单铰拱、双铰拱、三铰拱和 无铰拱。拱是有水平推力的结构，对地基要求较高， 一般常建于地基良好的地区。 3．刚架桥 刚架桥是介于梁与拱之间的一种结构体系，它是由 受弯的上部梁(或板)与承压的下部柱(或墩)整体结合 在一起的结构。由于梁与柱的刚性连接，梁因柱的 抗弯刚度而得到卸载作用，整个体系是压弯结构， 也是有推力的结构。刚架分直腿刚架与斜腿刚架。
4．悬索桥 就是指以悬索为主要承重结构的桥。其主要构造是： 缆、塔、锚、吊索及桥面，一般还有加劲梁。其受 力特征是：荷载由吊索传至缆，再传至锚墩。传力 途径简捷、明确。悬索桥的特点是：构造简单，受 力明确；在同等条件下，跨径愈大，单位跨度的材 料耗费愈少、造价愈低。悬索桥是大跨桥梁的主要 形式。

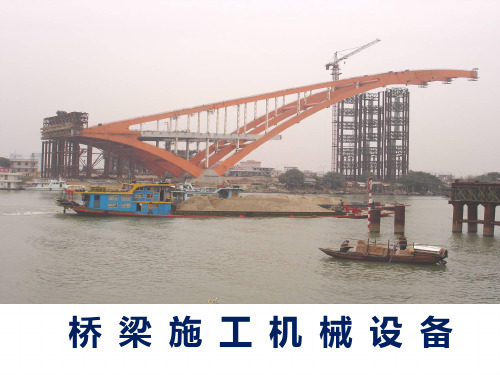

10桥梁施工机械设备PPT课件
6-横梁夹具孔;7-风构孔;8-横梁垫板;9-下弦杆
.
25
桥梁施工机械设备
桥梁施工通用机械设备
.
26
桥梁施工机械设备
桥梁施工通用机械设备
加强弦杆
1-支撑架孔； 2-弦杆螺栓孔
.
27
桥梁施工机械设备
桥梁施工通用机械设备
横梁
销子和保险插销
1-短柱；2-卡子；3-栓钉孔
支撑架
桁架螺栓和弦杆螺栓
.
28
.
42
桥梁施工机械设备
桥梁施工常用的起重机具设备
用公路装配式钢桥桁节. （贝雷）拼装的龙门架 43
桥梁施工机械设备
⑹ 缆索起重机
桥梁施工常用的起重机具设备
可用于高差较大的垂直吊装和架空纵向运输。
吊装重量由几吨至上百吨。
纵向运距从几十米至几百米。
缆索起重. 机吊装构件
44
桥梁施工机械设备
桥梁施工常用的起重机具设备
缀板
可在各种弦杆、腹杆等节间 中点做一个加强连接点，使 组合断面的整体性更好。
.
16
桥梁施工机械设备
万能杆件组拼桁架
桥梁施工通用机械设备
.
17
桥梁施工机械设备
桥梁施工通用机械设备
用万能杆件组拼的塔架
1- 索 鞍 ;2- 帽 梁 ;3- 主 索 ;4- 立 柱 ;5- 水 平 撑;6-斜撑
.
18
桥梁施工机械设备
.
7
桥梁施工机械设备
桥梁施工通用机械设备
.
8
桥梁施工机械设备
⑶ 碗扣式
桥梁施工通用机械设备
该脚手架主要杆件仍然是φ48mm钢管。但是，钢
管的连接点采用“碗扣”。
桥梁施工PPT课件
拉索或吊索的安装是斜 拉桥和悬索桥上部结构 施工的关键步骤，包括 索的预制、运输、起吊 、定位和张拉等步骤。
04
桥梁下部结构施工
墩台身施工
施工准备
包括场地平整、测量放样、材 料准备等。
模板安装
根据墩台身尺寸和形状，选择 合适的模板进行安装，确保模 板牢固、平整。
钢筋加工与安装
按照设计图纸要求，对钢筋进 行加工和安装，注意钢筋的间 距、保护层厚度等。
对伸缩缝装置进行调试，确保其功能正常， 最后进行验收。
排水系统设计与实施
排水系统设计
根据桥梁结构和地形条件，设计合理 的排水系统方案。
材料选择
选用耐腐蚀、耐老化的排水管材和附 件。
施工过程
按照设计要求，开挖排水沟槽，铺设 排水管道和附件，保证排水通畅。
验收与维护
对排水系统进行验收，确保其排水效 果良好；定期进行维护，保持系统正 常运行。
强调了桥梁施工过程中安全管理和质量控 制的重要性，介绍了相关法规和标准。
未来发展趋势预测
智能化施工
随着科技的进步，未来桥梁施工将更加注重智能化技术的 应用，如BIM技术、智能监测等，提高施工效率和质量。
绿色环保
环保意识的提高将促使桥梁施工更加注重环境保护，采用 环保材料和绿色施工技术，减少对环境的影响。
层平整、密实。
养护与验收
进行必要的养护工作， 确保铺装层质量，最后
进行验收。
伸缩缝装置安装与调试
伸缩缝类型选择
根据桥梁结构形式和伸缩量要求，选择合适 的伸缩缝类型。
安装过程
按照设计要求，将伸缩缝装置安装在预留槽 口内，调整装置位置和高程。
安装前准备
检查伸缩缝装置各部件是否完好，清理预留 槽口。
桥梁施工课件
桥梁施工课件桥梁施工课件一、前言桥梁是连接两个地理区域的重要交通设施，对于国家经济和社会发展起到至关重要的作用。
桥梁施工是桥梁建设中的重要环节，其质量和安全直接关系到桥梁的使用寿命和行车安全。
本旨在介绍桥梁施工的基本流程和注意事项，供相关人员参考和学习。
二、施工前准备1. 调查和设计阶段在桥梁施工前，需要进行详细的调查和设计工作。
调查工作包括地质勘测、地形测量、水文观测等，以确保施工的可行性和安全性。
设计工作则包括结构设计、施工方法设计等，确保施工的合理性和效率。
2. 施工组织设计在施工前，需要编制施工组织设计，明确每一个施工工序的人员、材料、机械、施工方法等安排，确保施工有序进行。
三、施工流程1. 打桩工程打桩工程是桥梁施工的第一步，主要包括桩基础的施工和桩身的设置。
桩基础施工需要根据设计要求挖掘基坑，浇筑混凝土等。
桩身设置则需要将钢筋和混凝土加固的桩子沉入地下，以增加桥梁的承载能力。
2. 基础施工基础施工是桥梁施工的重要环节，包括进行基础的混凝土浇筑、钢筋加固等工作。
基础的质量和强度直接影响到桥梁的稳定性和安全性。
3. 桥墩施工桥墩是桥梁施工中重要的支撑结构，需要进行桥墩的混凝土浇筑、钢筋加固等工作。
桥墩施工需要按照设计要求进行施工，确保桥墩的稳定和强度。
4. 桥面施工桥面是桥梁的通行部份，需要进行铺设桥面板、设置排水系统等工作。
桥面施工需要按照设计要求进行施工，确保桥面的平整和安全。
5. 桥梁联络部份施工桥梁联络部份包括桥头堡、引桥等，需要进行基础施工、桥梁支撑结构的施工等工作。
施工过程中需要注意与桥面的连接，确保桥梁的连续性和稳定性。
四、施工注意事项1. 安全施工桥梁施工需要按照像关的安全规定进行施工，严格控制施工现场，确保施工人员的安全。
2. 资料管理在施工过程中，需要做好各种施工资料的管理，包括设计文件、施工记录等，以便随时进行查阅和核对。
3. 质量控制桥梁施工需要进行质量控制，包括材料质量、施工工艺等方面的控制，以确保桥梁的质量和使用寿命。
桥梁施工PPT课件
桥梁施工PPT课件CONTENTS•桥梁施工概述•桥梁基础施工•桥梁上部结构施工•桥梁下部结构施工•桥面系及附属设施施工•桥梁施工技术要点与质量控制•安全生产与环境保护在桥梁施工中应用桥梁施工概述01桥梁定义与分类桥梁定义桥梁是一种跨越障碍物（如河流、峡谷、道路等）的结构，用于连接两个或多个地点，使交通得以顺畅进行。
桥梁分类根据桥梁的结构形式和使用功能，可将其分为梁桥、拱桥、刚架桥、悬索桥、斜拉桥等多种类型。
桥梁施工重要性社会经济效益桥梁建设对于促进区域经济发展、加强城乡联系、提高交通便捷性具有重要意义。
工程建设领域桥梁施工是土木工程建设领域的重要组成部分，对于推动相关产业的发展具有积极作用。
桥梁施工方法简介施工方法概述桥梁施工方法包括预制装配法、悬臂施工法、顶推施工法、移动模架法等多种方法。
施工方法选择根据桥梁的结构形式、施工条件、工期要求等因素，选择合适的施工方法，以确保桥梁施工的质量、安全和效率。
桥梁基础施工02根据地质条件、基坑深度、施工期限等选择合适的开挖方法，如放坡开挖、支撑开挖等。
01020304场地平整、测量放样、施工排水等。
检查基底承载力，进行必要的处理，如换填、夯实等。
保持基坑稳定，防止坍塌；加强排水，防止基坑浸水；及时支护，确保施工安全。
施工准备基底处理开挖方法施工注意事项明挖基础施工桩的类型施工方法质量控制施工注意事项桩基础施工根据桥梁荷载、地质条件等选择合适的桩型，如钻孔灌注桩、人工挖孔桩、预制桩等。
确保桩身质量，控制桩位偏差、垂直度等；加强混凝土灌注质量控制，防止断桩、缩颈等质量缺陷。
根据桩型和地质条件选择合适的施工方法，如冲击钻成孔、旋挖钻成孔、静压沉桩等。
合理安排施工顺序，减少施工对周围环境的影响；加强安全防护措施，确保施工安全。
根据桥梁荷载、地质条件等设计沉井构造，包括井壁、刃脚、隔墙等。
沉井构造选择合适的施工方法，如排水下沉、不排水下沉、泥浆套下沉等。
施工方法控制沉井下沉过程中的偏斜和位移，确保沉井定位准确；加强井壁混凝土浇筑质量控制，防止渗漏和开裂。
桥梁施工技术 ppt课件
ppt课件
15
❖ 桥梁常见体系、施工方法及受力特点
❖ 桥梁结构体系、施工方法决定了桥梁的受力特点以及建 ❖ 设质量控制的重点，桥梁建设质量监督人员必须对桥梁结构 ❖ 体系、施工方法与受力特点有清醒的认识，以便在监督中突 ❖ 出重点，把握全局。
❖ 1053年建成泉州万安（洛阳）桥——现代浮运架桥的原始雏形。 46桥 墩，834米长，采用“激浪涨舟、悬机弦牵”架设石梁
❖ 1240年漳州虎渡桥——200t重的石梁如何架设至今未知
❖ 19世纪悬索桥主缆架设的AS、PWS方法出现——促进了悬索桥快速发 展
ppt课件
5
❖ 20世纪50年代以前，我国桥梁工程中对水深流急、覆盖层厚的墩台基
❖
❖ ►静定体系、墩顶仅梁（板）顶部分连续 ❖ ►单跨受力 ❖ ►支架现浇、预制吊装等方法施工 ❖ ►温度变化、支座不均匀沉降等不产生附加内力 ❖ ►跨间结构受拉区带裂缝工作
ppt课件
18
❖ 桥梁常见体系、施工方法及受力特点
❖ 钢筋混凝土简支结构连续梁（板）桥：
❖
❖ ►先简支后结构连续 ❖ ►一期恒载下静定体系、二期恒载和使用荷载下超静定体
墩（台）身施工：对高度不大的中小桥墩（台）身，通常采用传统的方法 立模现浇施工。高桥墩施工多采用缆索吊机进行水平和竖向运输。高桥 墩施工的模板近年来多采用爬升式模板、翻板式模板和滑升式模板。
ppt课件
12
（三）施工的重要性
桥梁的建设需经过规划、工程可行性研究、勘测设计和施工等几个阶 段。施工是具体体现桥梁设计思想和设计意图的过程，高水平桥梁设计需 要更高水平施工技术去实现。桥梁施工技术的发展也为实现桥梁设计意图 提供了灵活多样的手段，为增大桥梁跨度、改善结构性能和线形以及应用 新材料提供了充分条件。
(桥梁工程)课件
第二节 工程计量与定额
（三）砌筑工程 定额子目共有22个。 1、定额应用 定额适用于砌筑高度在8米以内的桥涵砌筑工程。 拱圈底模定额中不包括拱盔和支架，如果发生参照临时工程中相关内容。 干砌块石、勾缝以及压顶等套用第一册”通用项目”相应定额。
第二节 工程计量与定额
2、工程计量 砌筑工程量按设计砌筑体积计算，嵌入砌体中的各种缝以及单孔面积在0.3平方米以
第二节 工程计量与定额
计算公式： ω＝（D－δ）×δ×0.0246×1000 式中： ω—— 钢管桩重量（t） D —— 钢管桩直径（） δ—— 钢管桩壁厚（） L —— 钢管桩长度（m）
第二节 工程计量与定额
3、送桩：钢筋砼（方、板、管）桩陆上送桩、支架上送桩以及船上送桩界线及增加的高度： 陆上送桩工程量（立方米实体积）=[（原地面平均标高+1米）-设计桩顶标高] ×桩截 面面积；
4、埋设钢护筒定额中钢护筒按摊销量计算，故在钢护筒无法拔除的前提下，可按钢护筒的 实际用量减去定额用量增列计算。
第二节 工程计量与定额
工程计量： 1、钢筋混凝土桩按桩长（包括桩尖长度）乘以桩截面面积以立方米计算，但对于管桩不 包括管桩空心部分体积。 2、钢管桩按设计长度（设计桩顶至桩底标高）、管径、壁厚以吨计算。
内的预留孔所占体积不扣除。 拱圈底模的工程量按模板接触砌体的面积计算。
第二节 工程计量与定额
（四）钢筋混凝土工程 （一）钢筋工程 定额子目共有32个。 定额应用 1、钢筋的制作安装不仅按圆钢、螺纹钢分列，而且分了预制混凝土和现浇混凝土两种情况， 大家要注意分别套用。 2、先张法预应力钢筋及钢绞线的定额中张拉设备已综合考虑，但先张法预应力筋的制作安装 定额未包括张拉台座摊销，可另行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市政工程教学课件：桥梁工程机械化施工
(一)
市政工程教学课件：桥梁工程机械化施工
桥梁工程是市政工程中的重要组成部分，机械化施工是其中不可或缺
的技术手段。
为了更好地教授桥梁工程机械化施工知识，提高学生的
学习效果，市政工程教学课件中增加了相应的内容，具体如下：
一、机械化施工优点
机械化施工相比于人工施工，具有效率高、质量好、安全性高等优点。
通过教学课件的介绍，学生可以更加深入地了解机械化施工的意义和
优势。
二、桥梁机械化施工设备介绍
教学课件中详细介绍了桥梁机械化施工常用设备的种类、特点和优缺点。
比如桥面铺设机、加固机、拆除机等。
这些设备的使用可极大提
高施工速度和质量。
三、桥梁机械化施工原理
教学课件中还介绍了桥梁机械化施工原理，先进的技术、操作理念及
协同作战的模式等内容。
此部分内容的介绍对学生的职业发展具有很
大帮助。
四、桥梁机械化施工实践
教学课件最后一部分介绍了桥梁机械化施工实践。
学生将通过实例学会如何应用机械化施工进行桥梁施工，提高实战能力。
总结起来，教学课件中对桥梁工程机械化施工知识的介绍包括:机械化施工优点、桥梁机械化施工设备介绍、桥梁机械化施工原理以及桥梁机械化施工实践等内容，可以使学生在学习过程中更加深入地了解桥梁机械化施工技术的优势和应用，从而更好地提高自身的施工技术和能力。
通过讲解、实践操作和评估，可以使学生掌握该领域的关键技能，为以后的职业发展打下坚实的基础。
