回流焊的作用及工作原理
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元器件表面焊接技术，广泛应用于电子制造业。
它通过将电子元器件和印制电路板(PCB)上的焊膏加热至熔点，使其熔化并与电子元器件和PCB表面形成可靠的焊接连接。
下面将详细介绍回流焊的工作原理。
1. 设备概述回流焊工艺主要包括回流焊炉、传送机构、温度控制系统和气氛控制系统等设备。
回流焊炉是核心设备，通常由预热区、焊接区和冷却区组成。
预热区用于提前将电子元器件和PCB加热至适宜的焊接温度，焊接区用于将焊膏熔化并形成焊接连接，冷却区用于快速冷却焊接后的电子元器件和PCB。
2. 工艺流程回流焊的工艺流程主要包括预热、焊接和冷却三个阶段。
2.1 预热阶段在预热阶段，回流焊炉将电子元器件和PCB加热至适宜的焊接温度。
预热的目的是除去电子元器件和PCB上的水分和挥发性有机物，以防止在焊接过程中产生气泡和焊接不良。
预热温度和时间根据焊膏和焊接材料的要求进行控制。
2.2 焊接阶段在焊接阶段，回流焊炉将焊膏加热至熔点，使其熔化并形成焊接连接。
焊膏中的焊锡粒子在熔化后会润湿电子元器件和PCB表面，形成可靠的焊接连接。
焊接温度和时间的控制非常重要，过高的温度或时间可能导致焊接不良，而过低的温度或时间则无法形成良好的焊接连接。
2.3 冷却阶段在冷却阶段，回流焊炉通过冷却区的快速冷却作用，使焊接后的电子元器件和PCB迅速冷却至室温。
冷却的目的是固化焊膏，确保焊接连接的可靠性和稳定性。
冷却速度过快可能导致焊接应力和裂纹，而冷却速度过慢则会影响焊接效果。
3. 温度控制回流焊的成功与否主要依赖于温度的控制。
回流焊炉通常配备了多个温度控制区域，以确保焊接过程中的温度均匀性和稳定性。
温度控制系统会根据焊接工艺要求，精确控制每个区域的加热功率、传送速度和温度曲线。
4. 气氛控制气氛控制是回流焊的另一个重要方面。
在焊接过程中，回流焊炉通常会通过控制氮气或惰性气体的流量和压力，形成惰性气氛，以防止焊接过程中的氧化和气泡产生。
回流的原理实验报告
回流的原理实验报告实验报告：回流的原理1. 引言回流技术是电子制造过程中广泛应用的一种焊接方法。
它通过热风或蒸汽吹过焊点，使得焊料迅速熔化，并达到与焊点相结合的目的。
回流技术能够有效地提高焊接效率和质量，因此在电子制造行业中被广泛应用。
2. 实验目的本实验旨在探究回流技术的原理，并通过实际操作和数据分析来验证其效果。
3. 实验原理回流技术主要依靠热风或蒸汽的作用来使焊料熔化，达到焊接效果。
其主要原理如下：(1) 温度控制：热风或蒸汽通过热交换装置加热，并通过风口或喷嘴喷射到焊点上。
通过调节热风或蒸汽的温度和流速，可以控制焊点的温度，使焊料达到熔点并熔化。
(2) 时间控制：焊接过程需要一定的时间来保证焊料充分熔化，并与焊点相结合。
通过控制热风或蒸汽的喷射时间，可以控制焊接时间。
(3) 环境控制：在回流焊接过程中，为了保证焊接质量，需要控制焊接区域的环境，包括温度、湿度和气氛等。
一般情况下，回流焊接设备会提供温度控制、湿度控制和气氛控制系统，以确保焊接质量。
4. 实验步骤(1) 准备焊接样品：选择适当的焊接样品，将焊点定位在合适的位置上，并确保焊接区域无油污或杂质。
(2) 设置回流焊接设备：根据焊接要求设置回流焊接设备的参数，包括温度、流速和时间等。
(3) 开始回流焊接：将焊接样品放置在回流焊接设备中，并启动设备。
控制回流焊接设备喷射的热风或蒸汽，使其覆盖到焊点上。
(4) 结束焊接：根据设备参数设置的焊接时间，等焊料熔化并与焊点相结合后，停止回流焊接设备的喷射，待焊点冷却后，取出焊接样品。
5. 实验结果与讨论通过实际操作和数据分析，我们可以得到焊接的结果。
实验结果应包括焊接质量的评估，如焊点的外观、强度以及焊接缺陷的检测等。
如果焊接样品符合焊接要求，并且没有明显的焊接缺陷，那么可以说明回流焊接技术的效果良好。
同时，我们可以根据实验结果和数据分析，优化回流焊接参数，如温度、流速和时间等，以提高焊接质量和效率。
回流焊测温仪

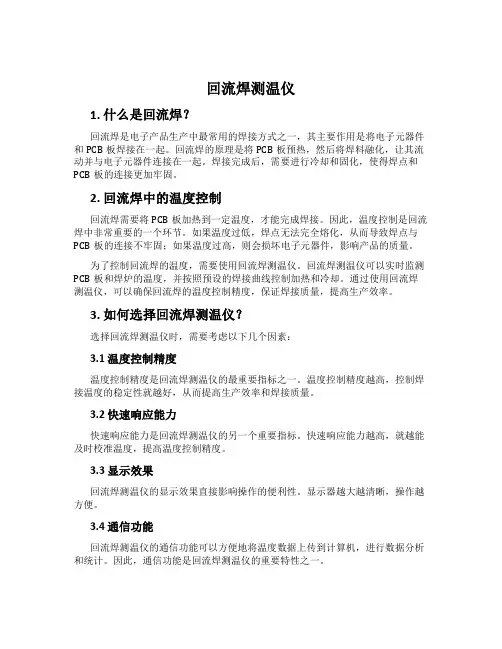

回流焊测温仪1. 什么是回流焊？回流焊是电子产品生产中最常用的焊接方式之一，其主要作用是将电子元器件和PCB板焊接在一起。
回流焊的原理是将PCB板预热，然后将焊料融化，让其流动并与电子元器件连接在一起。
焊接完成后，需要进行冷却和固化，使得焊点和PCB板的连接更加牢固。
2. 回流焊中的温度控制回流焊需要将PCB板加热到一定温度，才能完成焊接。
因此，温度控制是回流焊中非常重要的一个环节。
如果温度过低，焊点无法完全熔化，从而导致焊点与PCB板的连接不牢固；如果温度过高，则会损坏电子元器件，影响产品的质量。
为了控制回流焊的温度，需要使用回流焊测温仪。
回流焊测温仪可以实时监测PCB板和焊炉的温度，并按照预设的焊接曲线控制加热和冷却。
通过使用回流焊测温仪，可以确保回流焊的温度控制精度，保证焊接质量，提高生产效率。
3. 如何选择回流焊测温仪？选择回流焊测温仪时，需要考虑以下几个因素：3.1 温度控制精度温度控制精度是回流焊测温仪的最重要指标之一。
温度控制精度越高，控制焊接温度的稳定性就越好，从而提高生产效率和焊接质量。
3.2 快速响应能力快速响应能力是回流焊测温仪的另一个重要指标。
快速响应能力越高，就越能及时校准温度，提高温度控制精度。
3.3 显示效果回流焊测温仪的显示效果直接影响操作的便利性。
显示器越大越清晰，操作越方便。
3.4 通信功能回流焊测温仪的通信功能可以方便地将温度数据上传到计算机，进行数据分析和统计。
因此，通信功能是回流焊测温仪的重要特性之一。
4. 操作回流焊测温仪的注意事项在使用回流焊测温仪时，需要注意以下几个方面：4.1 熟悉使用说明书在使用回流焊测温仪之前，一定要仔细阅读说明书，熟悉仪器的操作方法和安全注意事项。
4.2 安全使用在使用回流焊测温仪时，需要注意安全问题。
需要有专业的人员进行操作，避免电击和火灾等危险事件的发生。
4.3 维护保养回流焊测温仪是一种精密仪器，需要定期进行维护保养，包括清洁、校准和更换零部件等。
回流焊工作原理
1.什么是回流焊回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB 板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊温度曲线图：A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB 和元器件。
C.当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2.回流焊流程介绍回流焊工作流程图回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
B，双面贴装：A面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→B面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
回流焊的最简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
回流焊工艺要求回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
回流焊的工作原理

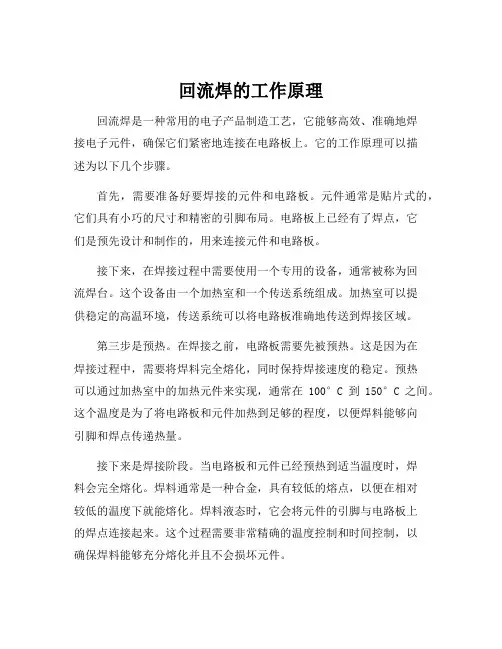

回流焊的工作原理回流焊是一种常用的电子产品制造工艺，它能够高效、准确地焊接电子元件，确保它们紧密地连接在电路板上。
它的工作原理可以描述为以下几个步骤。
首先，需要准备好要焊接的元件和电路板。
元件通常是贴片式的，它们具有小巧的尺寸和精密的引脚布局。
电路板上已经有了焊点，它们是预先设计和制作的，用来连接元件和电路板。
接下来，在焊接过程中需要使用一个专用的设备，通常被称为回流焊台。
这个设备由一个加热室和一个传送系统组成。
加热室可以提供稳定的高温环境，传送系统可以将电路板准确地传送到焊接区域。
第三步是预热。
在焊接之前，电路板需要先被预热。
这是因为在焊接过程中，需要将焊料完全熔化，同时保持焊接速度的稳定。
预热可以通过加热室中的加热元件来实现，通常在100°C到150°C之间。
这个温度是为了将电路板和元件加热到足够的程度，以便焊料能够向引脚和焊点传递热量。
接下来是焊接阶段。
当电路板和元件已经预热到适当温度时，焊料会完全熔化。
焊料通常是一种合金，具有较低的熔点，以便在相对较低的温度下就能熔化。
焊料液态时，它会将元件的引脚与电路板上的焊点连接起来。
这个过程需要非常精确的温度控制和时间控制，以确保焊料能够充分熔化并且不会损坏元件。
最后是凉却阶段。
在焊接完成后，焊接区域需要冷却。
这是为了确保焊点能够牢固地固定在电路板上，而且不受外界的干扰。
通常会使用风冷或水冷的方式来加速冷却。
一旦焊点冷却完成，整个焊接过程也就结束了。
回流焊的工作原理是如此生动、全面且有指导意义。
通过了解它的工作原理，我们可以更好地理解和掌握这种焊接技术，从而在电子产品制造中取得更好的效果。
回流焊的原理
回流焊的原理回流焊（Reflow Soldering）是一种常见的电子组装技术，用于将电子元件连接到电路板上。
该技术通过加热电路板，使焊膏熔化，然后冷却固化，从而实现元件与电路板的可靠连接。
回流焊的原理主要包括加热过程、焊接过程和冷却过程。
加热过程是回流焊的第一阶段。
在这个阶段，使用一种叫做回流炉的设备对整个电路板进行加热。
回流炉通常有多个加热区域，每个区域的温度都可以独立设置。
通过控制加热区的温度和传送速度，可以实现对电路板的精确加热。
焊接过程是回流焊的第二阶段。
在电路板被加热的同时，焊膏被加热到熔化温度。
焊膏是一种具有特定熔点的材料，由金属粉末和有机物质组成。
当焊膏熔化时，金属粉末会与电路板上的焊盘以及元件的引脚接触，并形成可靠的焊接连接。
焊膏的成分和性质可以根据具体的应用要求进行选择。
冷却过程是回流焊的最后阶段。
在焊接完成后，电路板会继续通过回流炉的冷却区。
冷却区通常使用强制风冷却或冷却传动系统来快速降低电路板的温度。
通过控制冷却速度，可以避免焊接接点在冷却过程中产生应力和变形。
回流焊的原理基于焊膏的特性和电路板的加热控制。
焊膏的特性决定了焊接所需的熔点和流动性，以及焊接接点的可靠性和耐久性。
电路板的加热控制决定了焊接温度和温度分布的均匀性，从而影响焊接质量。
回流焊技术具有以下几个优点。
首先，它能够实现大规模、高效率的电子元件焊接。
回流炉可以同时处理多个电路板，而电路板上的元件可以在一个工艺中焊接完成。
其次，回流焊可以实现高质量的焊接连接。
焊膏能够填充焊盘和元件引脚之间的间隙，形成均匀、可靠的焊接接点。
此外，回流焊还可以适应不同的元件封装和焊盘设计，具有较高的灵活性。
然而，回流焊也存在一些局限性。
首先，焊膏的选择和焊接参数的控制是关键的。
不同的焊盘材料、元件封装和电路板材料可能需要不同的焊膏成分和加热曲线。
此外，焊接温度和时间的控制也需要精确。
其次，回流焊对元件的耐热性要求较高。
某些特殊元件，如光敏元件或特定电子器件，可能无法承受高温。
回流焊.doc
热风回流焊接的原理回流焊接的过程回流焊的基本原理比较简单，它首先对PCB板的表面贴装元件LTCL-3088（SMD）焊盘印刷锡膏，然后通过自动贴片机把SMD贴放到预先印制好锡膏的焊盘上。
最后，通过回流焊接炉，在回流焊炉中逐渐加热，把锡膏融化，称为回流MCR （Reflow），接着，把PCB板冷却，焊锡凝固，把元件和焊盘牢固地焊接到一起。
在回流焊中，焊盘和元件管脚回流焊都不融化。
这是回流焊（Reflow Soldering）与金属融焊（Welding）的不同。
深入的了解回流焊就必须从焊锡膏的作用原理和焊接过程中发生的物理化学变化入手。
锡膏的成分主要锡铅合金的粉末和助焊剂混合而成。
在受热的条件下，融化的焊锡材料中的锡原子和焊盘或焊接元件（主要成分是铜原子）的接触界面原子相互扩散，形成金属间化合物（IMC），首先形成的Cu6Sn5，称n-phase，它是形成焊接力的关键连接层，只有形成了 n-phase，才表示有真正的可靠焊接。
随着时间的推移，在n-phase和铜层之间中威力泰会继续生成Cu3Sn，称为∈-phase，它将减弱焊接力量和减低长期可靠性。
在焊点剖面的金相图中，可以清楚地看到这个结构。
电子扫描显微镜（SEM）显示的Cu-Sn IMC金属间化合物是焊点强度的关键因素，因此许多人员专门研究金属间化合物的变化对焊点的长期可靠性带来的影响[4][10]。
为了保护焊盘或元件管脚的可焊性，一般它们表面都镀有锡铅合金层或有机保护层。
对非铜的金属材料的管脚一般在管脚镀层和金属之间加有镀镍层作为阻断层防止金属扩散。
这个回流焊机价格镍镀层还用来阻挡与焊锡不可焊或不相容的金属与焊锡层的接触 [5]。
另一个有关镀层的问题是关于镀金层的问题，有文章[5]指出如果焊点中金的成分达到3~4%以上，焊点有潜在的脆性增大的危险。
回流焊温度曲线要得到好的回流焊接效果必须有一个好的回流温度曲线（Profile）。
那么什么是一个好的回流曲线呢？一个好的回流曲线应该是对所要焊接的PCB板上的各种表面贴装元件都能够达到良好的焊接，且焊点不仅具有良好的外观品质而且有良威力泰商城好的内在品质的温度曲线。
回流焊工作原理
1. 什么是回流焊？回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用，胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫“回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊温度曲线图：A. 当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B. PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
C. 当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D. PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2. 回流焊流程介绍回流焊工作流程图回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊-检查及电测试。
B，双面贴装：A面预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊- B面预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊-检查及电测试。
回流焊的最简单的流程是“丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
回流焊工艺要求回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
气相回流焊缩写
气相回流焊缩写
气相回流焊，在电子制造行业中是一种重要的焊接技术，它的缩写通常是"Vapor Phase Reflow Soldering"，或者简单地缩写为"VPRS"。
这种焊接技术主要用于在电路板上焊接各种电子元件，如集成电路、电容器、电阻器等。
气相回流焊的工作原理是将焊接的组件放入一个充满饱和蒸汽的加热室中，通过控制加热室内的温度和压力，使得焊接组件的温度逐渐升高到焊接温度，然后通过冷凝过程，焊接组件的温度又逐渐降低到室温。
在这个过程中，焊接组件上的焊料会被熔化，然后在冷却过程中固化，从而实现焊接。
与传统的热风回流焊相比，气相回流焊具有许多优点。
首先，由于焊接过程中加热室内的温度和压力可以精确控制，因此焊接的质量更加稳定可靠。
其次，由于焊接过程中焊接组件是通过热传导方式进行加热的，因此焊接组件上的热应力较小，从而减少了焊接过程中产生的热损伤。
此外，气相回流焊还可以焊接一些对温度敏感的元件，如塑料封装元件等。
然而，气相回流焊也存在一些缺点。
首先，设备成本较高，维护成本也相对较高。
其次，焊接过程中需要使用特定的焊接液体，这可能会增加生产成本。
此外，焊接过程中产生的废气需要进行处理，以防止对环境造成污染。
总的来说，气相回流焊是一种高效、稳定的焊接技术，广泛应用于电子制造行业。
虽然它存在一些缺点，但是随着技术的不断发展，这些问题有望得到解决。
在未来，气相回流焊有望在更多领域得到应用，推动电子制造行业的发展。
回流焊后焊盘变亮的原因
回流焊后焊盘变亮的原因1.引言1.1 概述回流焊是一种常用的电子元器件焊接技术，通过将焊接材料进行加热，使其熔化并与焊盘表面接触，从而实现焊接。
在回流焊后，人们常常会观察到焊盘的表面变得更亮。
本文旨在探究回流焊后焊盘变亮的原因，并提供相关知识和信息以供读者理解。
首先，让我们介绍一下回流焊的基本概念和原理。
回流焊是一种通过加热电子元器件和印刷电路板(PCB)上的焊锡，使其熔化并形成可靠的焊接连接的技术。
回流焊过程一般分为预热、加热和冷却三个阶段。
在预热阶段，焊接区域的温度逐渐升高，从而使焊锡熔化。
然后，在加热阶段，焊锡继续保持液态状态并将焊接材料与焊盘表面接触，形成焊点。
最后，在冷却阶段，焊接区域的温度逐渐下降，焊锡凝固固化，形成稳定的焊接连接。
焊盘变亮是回流焊后常见的现象之一。
一种可能的解释是温度变化对焊盘的影响。
在回流焊过程中，焊盘所受到的温度变化是非常显著的。
随着焊接区域的加热，在焊接材料和焊盘表面接触的瞬间，温度会急剧上升到焊接材料的熔点或以上。
这种高温短暂的作用会促使焊接材料更好地与焊盘接触，并且有助于焊点的形成。
当焊点形成后，温度开始下降，焊盘表面逐渐冷却，此时焊点已经形成并固化。
由于焊点的存在，焊盘的表面会变得更加平整、光滑，从而使焊盘的亮度增加。
另一个可能的原因是焊盘表面处理对焊盘亮度的影响。
在回流焊过程之前，焊盘的表面通常会进行一些处理，例如化学清洁、去氧化处理等。
这些表面处理能够去除焊盘表面的污垢和氧化物，并在焊接过程中提供良好的接触面。
通过这些表面处理，焊盘表面的光滑度和亮度得到改善。
此外，焊盘的材料和涂层也会对焊盘的亮度产生影响。
不同材料和涂层具有不同的反射特性，一些材料和涂层能够增加焊盘的光反射能力，从而使焊盘变得更亮。
因此，在选择焊盘材料和涂层时，应该考虑其光学性能，以提高焊盘的亮度。
综上所述，回流焊后焊盘变亮的原因主要是温度变化对焊盘的影响，以及焊盘表面处理、材料和涂层对焊盘亮度的影响。
