滑动变阻器专题训练
中考物理知识点复习电压与电阻电阻及滑动变阻器专项练习
中考物理知识点复习电压与电阻电阻及滑动变阻器专项练习第一部分练习1．导体对电流的叫电阻，电阻是本身的一种，它的大小跟，，和有关。
2．A、B是两根材料相同，长度相同的导体，如果A导体的横截面积是0.5cm2，B导体的横截面积是5mm2，则导体A的电阻导体B的电阻。
3．有三根相同材料制成的导体A、B、C，在相同的温度下，A比B长，粗细相同；C与B长度一样，C粗些．这三根导体的电阻由大到小的排列顺序为。
4．小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关．供她选择的导体如下表所示：她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：(1)要验证猜想①，小芳同学应选择的两段导体是和；(2)要验证猜想②，小芳同学应选择的两段导体是和；(3)要验证猜想③，小芳同学应选择的两段导体是和；（4）这种物理研究方法，通常叫做。
5．横截面积相同，电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线 B．镍铬合金线C．两条导线一样长 D．以上情况都可能6．下列说法正确的是A．铁导线的电阻一定比铜导线的电阻大B．两根长度相同的镍铬合金导线，横截面积较小的电阻一定大C．长度相同的两根导线，细的导线电阻一定大D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大7．a是长1m，粗0.1mm2的康铜线；b是长1m，粗0.2 mm2的康铜线；c是长0.5m，粗0.2mm2的康铜线；d是长1m，粗0.1m2的镍铬线，要研究导体的电阻与材料是否有关，应选取做实验的金属线是( )A．a和b B．b和c C．a和c D．a和d8．两段长短、粗细和材料都不相同的导体分别接在电压相同的电路中，则下列判断正确的是（）A．长导体中的电流一定大些 C．无论哪段导体被拉长后，通过的电流都一定变小B．短导体中的电流一定大些 D．无论哪段导体被冷却后，通过的电流都一定变小9．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（）A．将铜导线对折起来，接在电路中B．将同样长，同样粗的铝导线代替铜导线接在电路中C．将铜导线用拉丝机拉长至原来2倍D．将铜导线用拉丝机拉长至原来2倍1图6-20210．在如图6-20所示电路中，开关闭合后，电流表的示数是0.6A ，当缓慢地给线圈加热一段时间后，观察电流表的示数，可以看到电流表的示数将( )A ．小于0.6AB ．等于0.6AC ．大于0.6AD ．无法判断11．如图6-21所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（ ）A ． I AB ＜I BC B ． I AB ＝I BCC ．I AB ＞I BCD ．无法确定第二部分练习1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在 瓷筒上的每圈电阻线之间都是__________的。
教科版物理9年级上册专题训练(三)含电表、滑动变阻器的电路连接与分析
专题训练（三）含电表、滑动变阻器的电路连接与分析类型一 根据实物图画电路图1．请根据如图2-ZT-1所示实物图，在右侧虚线框中画出对应的电路图。
图2-ZT-5甲图2-ZT-2 图2-ZT-63．根据如图2-ZT-3所示的实物图，在右侧虚线框内画出对应的电路图。
7．根据如图2-ZT-7甲所示的电路图，将图乙中的实物元件连接成实物电路。
图2-ZT-34．根据如图2-ZT-4所示的实物图，在右侧虚线框中画出对应的电路图。
图2-ZT-45．根据如图2-ZT-5所示的实物图，在右侧虚线框内画出对应的电路图。
图2-ZT-8图2-ZT-1类型二 根据电路图画实物图6．小明设计的电路图如图2-ZT-6甲所示，闭合 开关，小灯泡 两端的电压分别为2.5V、1.5V。
根据电路图，用笔画线代替导 线将图乙中的实物元件连接起来。
2．（2021鄂州）请根据如图2-ZT-2所示的实物 图，在右侧虚线框中画出对应的电路图。
乙甲 8．根据如图2-ZT-8甲所示的电路图，用笔画线代替导线，将图乙中元件连接成实物电路。
（导线不允许交叉）乙图2-ZT-7 甲9．根据如图2-ZT-9甲所示的电路图，用笔画线代替导线，连接图乙中实物电路。
10．如图2-ZT-10甲所示电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
请你根据图甲中电路图，用笔画线代替导线将图乙中的实物电路连接完整 （导线不能交叉）。
13．如图2-ZT-13所示的电路中，电源电压保持不变，闭合开关S，电压表 V1的示数为9V，电压表V2的示数为3V，则R1两端的电压 V。
若电流表A1的示数是0.3A，则电流表A2的示数是 A。
图2-ZT-1314．如图2-ZT-14所示电路中，闭合开关，灯泡L3的连接方式是，电流表A1测量通过灯泡的电流，电流表A2测量通过灯泡的电流，若A1的示数为0.5A，A2的示数为0.3A，且通过灯泡L2的电流是通过灯泡L1电流的2倍，那么通过灯泡L3的电流为 A，干路电流为A。

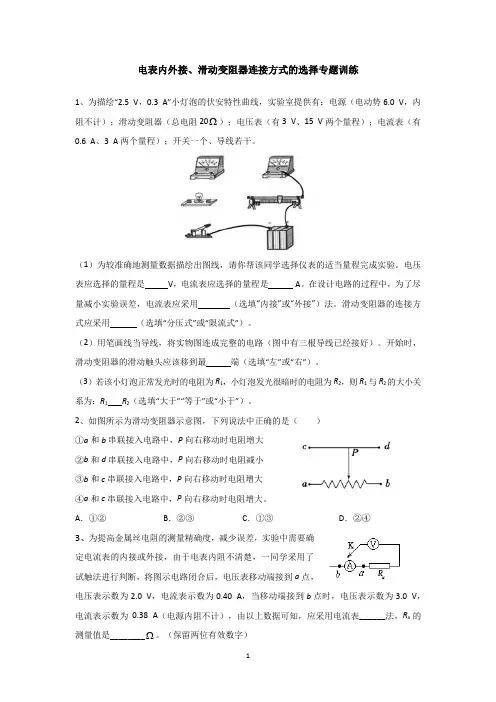

电表内外接、滑动变阻器连接方式的选择专题训练
电表内外接、滑动变阻器连接方式的选择专题训练1、为描绘“2.5 V，0.3 A”小灯泡的伏安特性曲线，实验室提供有：电源（电动势6.0 V，内阻不计）；滑动变阻器（总电阻20Ω）；电压表（有3 V、15 V两个量程）；电流表（有0.6 A、3 A两个量程）；开关一个、导线若干。
（1）为较准确地测量数据描绘出图线，请你帮该同学选择仪表的适当量程完成实验。
电压表应选择的量程是 V，电流表应选择的量程是 A。
在设计电路的过程中，为了尽量减小实验误差，电流表应采用（选填“内接”或“外接”）法。
滑动变阻器的连接方式应采用（选填“分压式”或“限流式”）。
（2）用笔画线当导线，将实物图连成完整的电路（图中有三根导线已经接好）。
开始时，滑动变阻器的滑动触头应该移到最端（选填“左”或“右”）。
（3）若该小灯泡正常发光时的电阻为R1，小灯泡发光很暗时的电阻为R2，则R1与R2的大小关系为：R1R2（选填“大于”“等于”或“小于”）。
2、如图所示为滑动变阻器示意图，下列说法中正确的是（）①a和b串联接入电路中，P向右移动时电阻增大②b和d串联接入电路中，P向右移动时电阻减小③b和c串联接入电路中，P向右移动时电阻增大④a和c串联接入电路中，P向右移动时电阻增大。
A．①②B．②③C．①③D．②④3、为提高金属丝电阻的测量精确度，减少误差，实验中需要确定电流表的内接或外接，由于电表内阻不清楚，一同学采用了试触法进行判断，将图示电路闭合后，电压表移动端接到a点，电压表示数为2.0 V，电流表示数为0.40 A，当移动端接到b点时，电压表示数为3.0 V，电流表示数为0.38 A（电源内阻不计），由以上数据可知，应采用电流表______法，R x的测量值是________Ω。
（保留两位有效数字）4、一个未知电阻R x，阻值大约为10 kΩ~20 kΩ，为了较为准确地测定其电阻值，实验室中有如下器材：电压表V1（量程3 V、内阻约为3 kΩ）电压表V2（量程15 V、内阻约为15 kΩ）电流表A1（量程200 μA、内阻约为100 Ω）电流表A2（量程0.6 A、内阻约为1 Ω）电源E（电动势为3 V）滑动变阻器R（最大阻值为200 Ω）开关S（1）在实验中电压表选，电流表选。
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
与滑动变阻器有关的物理综合训练题
与滑动变阻器有关的物理综合训练题1.对滑动变阻器而言，要理解下列问题：（1）滑动变阻器的原理是 。
（2）滑动变阻器的示意图是 ；在电路图中的符号是 。
（3）滑动变阻器在电路中的作用主要有 和 。
（4）使用滑动变阻器时，连接方法是 ；在闭合开关前，先要将滑动变阻器 。
（5）一滑动变阻器上标有“50Ω 2A ”的字样，它表示的意思是 。
（6）如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。
2．图中表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，⑴电阻值变大的是 ；⑵电阻值变小的是 ；⑶电阻值不变的是 。
3.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变 暗，则下列接法正确的是 （ ）A ．M 接C ，N 接B B ．M 接A ，N 接BC ．M 接C ，N 接D D ．M 接A ，N接D4.将两滑动变阻器如图2-9所示串联起来，如果把a 、b 两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P 1和P 2所处的位置是 （ ）A 、P 1在最左端，P 2在最左端B 、P 1在最左端，P 2在最右端C 、P 1在最右端，P 2在最左端D 、P 1在最右端，P 2在最右端丙5.如图所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是: （ ）A ．电流表的读数变大，电压表的读数变小，灯泡变暗;B ．电流表的读数变小，电压表的读数变大，灯泡变亮;C ．电流表、电压表的读数都变小，灯泡变暗;D ．电流表、电压表的读数都变大，灯泡变亮.6.如图所示，有灯泡L 1、L 2，开关S ，电源，电压表、电流表，滑动变阻器和导线若干，要求：L 1、L 2并联，开关控制整个电路，电流表测总电流，电压表测L 1的电压，滑动变阻器改变通过L 2的电流。

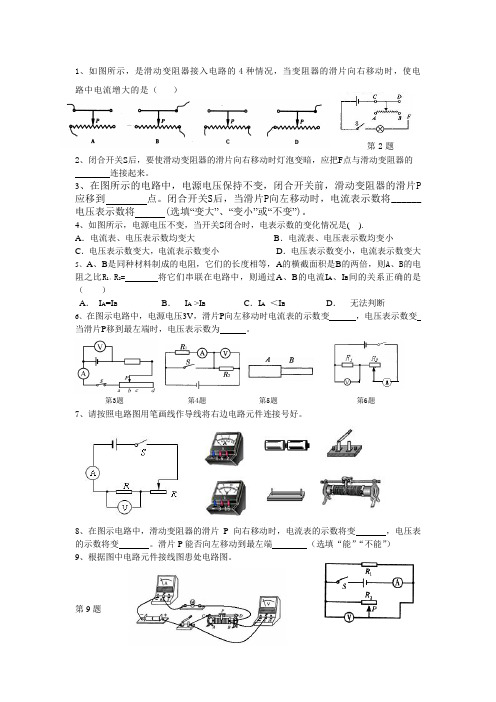

初识滑动变阻器专题训练
1、如图所示，是滑动变阻器接入电路的4种情况，当变阻器的滑片向右移动时，使电路中电流增大的是（）第2题2、闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的连接起来。
3、在图所示的电路中，电源电压保持不变，闭合开关前，滑动变阻器的滑片P 应移到点。
闭合开关S后，当滑片P向左移动时，电流表示数将______电压表示数将 (选填“变大”、“变小”或“不变”)。
4、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大5、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，则A、B的电阻之比R1：R2= 将它们串联在电路中，则通过A、B的电流I A、I B间的关系正确的是（）A．I A=I B B．I A >I B C．I A＜I B D．无法判断6、在图示电路中，电源电压3V，滑片P向左移动时电流表的示数变，电压表示数变当滑片P移到最左端时，电压表示数为。
第3题第4题第5题第6题7、请按照电路图用笔画线作导线将右边电路元件连接号好。
8、在图示电路中，滑动变阻器的滑片P向右移动时，电流表的示数将变，电压表的示数将变。
滑片P能否向左移动到最左端（选填“能”“不能”）9、根据图中电路元件接线图患处电路图。
第9题10、一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1 R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2 R。
（填“＜”“＞”“＝”）11、同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同.他们猜想铅笔芯的电阻可能与其软硬程度有关.于是同学们做实验来检验其猜想是否正确。
林清同学的设计思路如图所示，她设计中不足之处是12、如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数，电压表的示数.(选填“变大”、“变小”或“不变”)13、在图示电路中，当滑动变阻器R2的滑片P向右移动时，电流表A1示数变，电流表A2示数变，电流表A3示数变，第12题第13题第11题第15题14、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
九年级物理滑动变阻器专题练习
20．如图所示，用笔画线代替导线，将答题纸上图中的各元件连接成电路，要求：
（1）电压表测量灯泡两端的电压；
（2）当滑动变阻器的滑片向左移动时，灯泡变亮；
12．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大B．电压表V1的示数增大
C．电压表V2的示数大D．电压表V2的示数减小
13．小林同学学习完滑动变阻器的知识后，自己设计了如图的电路。如将图中滑动变阻器的滑片向右慢慢移动，观察各电表的示数变化，下列判断正确的是（ ）
A．乙表的示数反映被测者成绩
B．被测者成绩越好，甲乙电表的示数之比越大，甲乙电表示数的变化量之比不变
C．在保证电路各元件安全的情况下，被测试者的最好成绩为25cm
D．R2功率的最小值为0.9W
7．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．A和CB．A和BC．B和CD．C和D
4．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（ ）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向左移动的过程中，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
C．M接C、N接BD．M接C、N接D
2．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）
A． B． C． D．
3．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是
滑动变阻器专项训练
1． 图2所示为滑动变阻器的结构示意图，要使滑片P 向左移动时连入电路的电阻变小，接 线柱连接正确的是( )2．将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在()A ．P 1放在最右端，P 2放在最右端B ．P 1放在最左端，P 2放在最左端C ．P 1放在最右端，P 2放在最左端D ．P 1放在最左端，P 2放在最右端3．如图所示，闭合开关S ，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡L 亮度变化情况正确的是( )A ．两块电表的示数都变小，灯泡L 亮度变暗B ．两块电表的示数和灯泡L 亮度都不变C ．两块电表的示数都变大，灯泡L 亮度变亮D ．电流表示数变大，电压表示数变小，灯泡L 亮度变暗4.某酒精浓度检测仪器的电路如图甲所示，图中R 为气敏电阻，其阻值R 与酒精浓度β的 变化关系如图乙所示，已知R 0为定值电阻，电源电压恒定不变。
则下列判断正确的是（ ）5.某同学设计了一个电子身高测量仪。
下列四个电路中，R 是定值电阻，R ＇是滑动变阻器， 电源电压不变，滑片会随身高上下平移。
能够实现身高越高，电压表示数越大的电路是（ ）6.图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是( )CAB D7.图中R1为定值电阻，R2为滑动变阻器，则以下说法中正确的是 ( )（1）R2不变时，V1读数与A读数之比等于R1（2）R2不变时，V2读数与A读数之比等于R1（3）R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1（4）R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R1A.(1)(3)(4)B.(2)(3)(4)C.(2)(3)D.(2)(4)8.图5所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。
滑动变阻器的连接专题训练
滑动变阻器的连接专题训练姓名：一、填空题：1．电阻用字母 来表示；在国际单位制中电阻的基本单位是 ，符号是 。
50K Ω=M Ω=Ω。
2．（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关） （2）影响导体电阻大小的因素有： 。
（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。
在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。
对于大多数的导体来说，温度越高，电阻就越 。
3．（1）滑动变阻器的原理是 。
（2）滑动变阻器的示意图是；在电路图中的符号是 。
（3）滑动变阻器在电路中的作用主要有 和 。
（4）使用滑动变阻器时，连接方法是 ；在闭合开关前，先要将滑动变阻器 。
（5）一滑动变阻器上标有“50Ω 2A ”的字样，它表示的意思是。
（6）如图所示的滑动变阻器，可以变阻的连接方法有 ；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。
4．小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后。
5．如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P 向右移动时电灯变亮，应该将接线柱、接入电路。
6．如图所示，若开关S 、S 1闭合，S 2断开，能发光的灯是，电压表所测的是两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；7．如图所示，若要使滑动变阻器的滑片P 向A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M 、N 两端．5题图6题图7题图8题图9题图8．如图所示，开关闭合后，电压表V 1的示数为7V ，电压表V 2的示数为2．6V ，则灯L 1两端的电压为V ． 9．如图所示，灯L 1与灯L 2串联，先用电压表测灯L 1两端电压，再测灯L 2两端电压时，只将电压表接A 的一端改接C ，这种接法（选填“正确”、“不正确”），理由是 二、选择题1．如图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（） A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变2．如图，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（） A ．灯泡不亮B ．电流表不会烧坏C ．电压表会烧坏D ．电流表和电压表都会烧坏1题图2题图3题图4题图3．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab =0，U bc =6V ，U dc =0,若电路中只有一处故障，则其故障原因可能是（）A ．小灯泡灯丝断了B ．小灯泡被短路了C ．开关接触不良，断路了D ．电流表断路了A D BC4．如图，开关闭合，电压表、电流表均有示数，将滑片P 向左移动，下列是说法正确的是（） A ．电流表、电压表示数都变大 B ．电流表、电压表示数都变小C ．电流表示数变小，电压表示数变大D ．电流表示数变大，电压表示数变小 5．下列关于电阻的说法错误的是（）A ．导体的电阻都随温度的升高而增大B ．当导体中的电流为零时，导体的电阻不为零C ．架设输电线用铝线而不用铁线，是因为长度相同、横截面积相同的铝线比铁线电阻小D ．如果导体两端的电压为1V , 通过导体的电流为1A ，则导体的电阻就是1Ω6．如图，A 、B 、C 、D 中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为（）78ABCD9．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（） A ．1A ； B ．2A ； C ．3A ； D ．不能确定．10．把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（） A ．当它们材料、粗细都相同时，甲线长乙线短 B ．当它们材料、长度都相同时，甲线粗乙线细 C ．当它们长度、粗细都相同时，两线的材料一定不同 D ．甲、乙两电阻线的材料、长短、粗细不可能完全相同11．一根铝导线的电阻为R ，现在要使它接入电路中后电阻大于R ，可采取的措施有（） A ．减小这根导线两端的电压或者增大通过它的电流 B ．将这根导线拉长后接入电路 C ．将这根导线对折后接入电路 D ．用长短粗细都相同的铜导线代替铝导线接入电路12．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点（） A ．连入变阻器时，应使滑片位于变阻器值最大的位置； B ．开关、电流表应接在靠近电源电流流出的一端； C ．连接电路时，应先将开关断开； D ．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．13．如图，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（） A ．A 、D B ．B 、C C ．A 、B D ．C 、D14．将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在：（） A ．P 1放在最右端，P 2放在最右端； B ．P 1放在最左端，P 2放在最左端； C ．P 1放在最右端，P 2放在最左端； D ．P 1放在最左端，P 2放在最右端．A DBC13题图 14题图 15题图 16题图15．如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是: （） A ．接A 和D ； B ．接B 和C ； C ．接A 和B ； D ．接C 和D ．16．如图，滑动变阻器的滑片P 向左移动，电路中的电流I ，灯两端的电压U L ，及灯的亮度变化情况是（） A ．I 减小、U L 减小、变暗 B ．I 增大、U L 增大变亮 C ．I 减小、U L 增大、变亮 D ．I 增大、U L 减小、变亮17．如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（） A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大 C ．电流表示数变小，电压表示数变 D ．电流表示数变小，电压表示数变小 18．如图所示电路中，电源电压保持不变，闭合开关S ，在滑动变阻器的滑片P 向右移动的过程中，A 1、A 2、V 的示数变化情况是（） A ．A 1变小 A 2不变, V 不变 B ．A 1变小 A 2变小 V 不变 C ．A 1变小 A 2变小 V 变大 D ．A 1变大 A 2不变 V 变小 三、作图题 1．如图所示,是小明探究怎样用滑动变阻器改变灯泡亮度设计的实验电路图,当开关S 闭合,要使灯泡变亮,滑动变阻器的滑片P 应向哪一端移动？1题图 2题图 3题图2．在图中，a 、b 、c 是滑动变阻器的其中三个接线柱，请把滑动变阻器连入电路中的A 、B 两点间，使开关S 闭合后，当滑动P 向左滑时，灯泡亮度增大。
滑动变阻器阻值变化范围专题练习
绵阳外国语实验学校初中部2014-2015学年度上期练习题
九年级滑动变阻器阻值变化范围专题
例1、如图所示电路，电源电压10V，灯泡电阻为5Ω，滑动变阻
器阻值变化范围是：0～15Ω．求：滑动变阻器滑片移动时，电
路中电流的变化范围是多少？灯泡两端的电压变化范围是多
少？
例2、“2.5V0.2A”的小灯泡和滑动变阻器（0～50欧）串联，电源电压10V恒定不变，在不损坏小灯泡的情况下，滑动变阻器阻值变化范围是多少？
例3、如图所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，
滑动变阻器R’的阻值变化范围为0～24Ω．电流表的量程为0.6A．当
开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为多少
Ω?
例4、如图所示电路中，滑动变阻器的阻值变化范围是0～
20欧，电源电压为4.5伏．当电流表的示数是0.5A时，
电压表的示数是2V．已知电流表的量程是0～0.6A，电压
表的量程是0～3V．为了不损坏两个电表，求滑动变阻器
可连入电路的阻值范围?
针对训练1、如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电
压4.5V．当滑动变阻器的滑片移到中点时，电压表的示
数是多少？为了保证两电表均能安全用，滑动变阻器的
阻值变化范围是多少？
针对训练2、如图所示电路中，滑动变阻器标有“100Ω，1A”字样，电源电压为36V恒定不变．当开关S闭合后，电流表示数为0.5A，电压表示数为10V，求：
（1）电阻R1的阻值?
（2）这时滑动变阻器连入电路中的电阻值?
（3）如果电流表量程为0～3A，电压表量程为0～15V，求滑
动变阻器连入电路的阻值范围?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动变阻器专题训练
一、选择题
1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）
2、如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）
A.电压表的示数不变，电流表A1的示数变大，A2的示数变小
B.电压表的示数不变, 电流表A1的示数不变，A2 的示数变大
C.电压表的示数与A1的示数的比值变大，A2的示数变小
D.电压表的示数与A1的示数的比值不变，A2 的示数变小
3、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。
下列说法正确的是（）
A、油量变少，电流表示数不变
B、油量越少，电流表示数越大
C、油量越多，电流表示数越小
D、油量越多，电流表示数越大
4、在图所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）
A．A的示数变小，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数变小，V2的示数变大
5、如图所示的电路中，电源电压不变，R为滑动变阻器。
闭合开关S后，在滑片P向右移动过程中（）
A. 电流表A1的示数变小，灯泡变暗
B. 电流表A的示数变小，电压表V的示数变大
C. 电压表V的示数不变，电路的总电流变大
D. 电压表V的示数不变，灯泡的亮度不变
6、小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）
A.②③
B.③④
C.①③
D.①②
7、在探究“电阻上的电流跟两端电压关系”的实验过程中
（1）小刚同学做出了以下猜想：
A．电阻一定，电流跟电压成正比．
B．电阻一定，电流跟电压成反比．
C．电流跟电压无关．
你认为合理的猜想是______（填序号），你的依据是___________．
（2）为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3 V，电阻R为20Ω，变阻器R' 上标有“15Ω1A”字样．
①请你帮他选量程：电压表应选 V，电流表应选A．
②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时，．
③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因
是．
（3）小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是 ，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作．
8、如图12所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
9、某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A 、B 接线柱上，在金属丝上安装一个可滑动的金属夹P ．实验室还提供了下列器材：电压表、电流表、电池组（电压3 V ）、滑动变阻器（20 Ω 2 A ）、刻度尺、开关和导线若干．
（1）为了测量AP 段的电阻R ，他们连接了如图15甲所示的电路，连接电路时，开关应_______．
（2）某次实验中测得电压表的读数为2.1V ，电流表指针偏转如图15乙所示，则电流表的读数为I = _______A ，此时金属丝的电阻R = _______Ω．
（3）实验中移动金属夹P ，分别测出A P
段的长度和对应的电压电流值，并计算出电阻值R ，其中l 和R 的数据如下表：
/c
分析表中数据，可知_______．
（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．
二、作图题
10、如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。
补上后要求：⑴两灯泡并联；⑵电流表测灯L 1的电流；⑶闭合开关后，向A 端移动滑动变阻器的滑片P ，两灯均变暗。
图12
三、实验,探究题
11、（10分）学习了电流、电压和电阻知识后，同学们发现电流与水管中的水流相似、电压与水压差相似。
李明和同学们提出：导体对电流的阻碍作用可能与水管对水流的阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想：
猜想一：（类比管道长短）导体电阻大小可能与导体的长度有关；
猜想二：（类比管道粗细）导体电阻的大小可能与导体的横截面积有关。
于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路。
⑴连接电路时，开关S应处于状态（选填“断开”或“闭合”），闭合开关前滑动变阻器的滑片P应置
于（选填“a”或“b”）位置；
⑵闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能
是。
⑶电路连接正确后，他们经过认真测量，得到了下表所示的数据：
6.0
比较表中数据，要验证他们的猜想一，可选哪三组数据做比较？；
比较表中数据，要验证他们的猜想二，可选哪三组数据做比较？；
⑷本实验采用的研究方法是；
⑸实验结束后，细辛的同学发现还有一个影响电阻的因素没有研究，这个因素是；
参考答案
一、未分类
1、D
【解析】滑动电阻器的原理是通过改变接入电路中的电阻丝的长度改变接入电路的电阻，连入电路中要接一上一下两个接线柱，下面接哪个接线柱滑片往哪边滑电阻丝长度变短，连入电路的电阻变小。
故正确答案选D。
2、D
3、D
【解析】当油量变少时，浮子下沉，此时滑杆绕O点转动，变阻器电阻增大，总电阻变大，所以电流会变小，电流表示数减小，故A、B都错；当油量增多时，浮子上浮，此时滑杆绕O点转动，变阻器电阻尊小，总电阻变小，所以电流会变大，电流表示数增大，故C 错误、D正确；应选D。
4、C
【解析】由图示可知，变阻器与灯泡是串联的，当开关闭合后，滑动变阻器的滑片P向左移动时，变阻器电阻增大，总电阻增大，总电流减小，电流表示数变小，故B、D错；电压表V1测总电压，所以示数不变，电压表V2测变阻器两端的电压，电流减小时，灯泡的电压减小，所以电压表V2的示数是增大的，故A错误，C正确；应选C。
5、D
6、A
7、（1）A 电阻一定时，导体两端的电压越大，通过导体的电流越大（2）① 0~3 0~0.6
②通过导体的电流与导体两端的电压成正比③滑动变阻器的最大阻值太小（3）调节滑动变阻器使电压表的示数保持2V
8、如下图所示
9、（1）断开（2）0.42 5 （3）R与l成正比关系（4）错误电流表的测量值可能超过所选量程的最大值
二、作图题
10、如下图所示
【解析】电流表与灯泡L1应串联，根据向A端移动滑动变阻器的滑片P，两灯均变暗，可知应把滑动变阻器的B接线柱接在电路中；如上图所示。
三、实验,探究题
11、⑴断开 b ⑵电阻丝处断路⑶1、2、3（或4、5、6或7、8、9、） 1、4、7（或2、5、8、或3、6、9、）⑷控制变量法⑸材料。
