极化曲线腐蚀电流与腐蚀电位
电化学腐蚀测试方法的原理和实验操作
电化学腐蚀测试方法的原理和实验操作腐蚀是金属与环境中的其他物质发生化学反应，从而导致金属表面的质量和结构的损坏。
为了研究金属材料的腐蚀性能和评估其在特定环境条件下的耐蚀能力，科学家们开发了各种腐蚀测试方法。
其中，电化学腐蚀测试是一种常用的方法，通过测量金属在电化学条件下的电位和电流变化来研究其腐蚀行为。
电化学腐蚀测试的原理基于电化学反应的基本原理。
金属与环境中的电解质溶液接触时，会发生氧化和还原反应。
在腐蚀过程中，电极表面同时发生阳极和阴极反应。
阳极反应是指金属表面的氧化反应，产生金属离子；而阴极反应是指还原反应，使金属离子还原为金属。
在电化学腐蚀测试中，使用参比电极与被测试金属构成电化学电池，通过测量电极电位和电流来了解腐蚀过程。
在进行电化学腐蚀测试之前，需要设置合适的实验条件。
首先，选择合适的电解质溶液，通常是模拟实际使用环境中的化学物质。
其次，选择合适的工作电极和参比电极。
工作电极是被测试的金属材料，参比电极是一个稳定的电极，用于测量电极电位。
常用的参比电极有饱和甘汞电极、银/氯化银电极等。
此外，还需要一个计数电极用于测量电流。
最后，在实验过程中需要控制电解质溶液的温度、浓度和搅拌等因素。
在电化学腐蚀测试中，有几种常见的实验操作方法。
一种常用的方法是极化曲线测试。
该测试方法通过改变工作电极的电位，绘制出电位与电流之间的关系曲线，从而得到一个极化曲线。
极化曲线可以提供有关腐蚀速率、腐蚀类型和腐蚀机理的信息。
另一种常用的方法是交流阻抗谱测试。
该测试方法通过施加不同频率和幅度的交流电信号，测量电极的阻抗谱。
阻抗谱可以提供有关电解质溶液和电极界面的腐蚀信息。
除了以上两种常见的电化学腐蚀测试方法，还有一些其他的测试方法，例如线性极化测试和动电位极化测试。
线性极化测试是通过在电极上施加一个小幅度的电压变化，测量电流的变化，从而得到一个线性极化曲线。
线性极化曲线可以提供关于阳极和阴极反应速率的信息。
动电位极化测试是通过在电极上施加不同速率的电势变化，并测量电流的响应，从而确定腐蚀速率。
金属电化学腐蚀的电极动力学简述
② 增重法：当腐蚀产物全部覆盖在金属上且不 易除去时用这个方法较为恰当。 v+=m2-m0/St 式中 v+——金属增重腐蚀速度，g/(m2· h)； m2——腐蚀后带有腐蚀产物的试样质量， g；
（2）深度法：以腐蚀后金属厚度的减少来表示 腐蚀的程度。 当全面腐蚀时，腐蚀深度可通过腐蚀的质量变 化，经过换算得到： vL=8.79 v- /ρ 式中 vL——腐蚀深度，mm/a； v-——金属失重腐蚀速度，g/(m2· h)； ρ ——金属的密度，g/cm3.
极化类型
根据控制步骤的不同，通常把极化大致分为两类：电 化学极化和浓差极化。
由于电极表面附近反应物或反应产物的扩散 速度小于电化学反应速度而产生的极化，称 为浓差极化。由于电极上电化学反应速度小 于外电路中电子运动速度而产生的极化，称 为电化学极化或活化极化。 电化学极化——电化学步骤 浓差极化——液相传质步骤
此外，如果产物在电极表面形成固体覆盖层 使整个体系电阻增大，导致电压降低，也可 产生极化——电阻极化 典型——阳极钝化
（1）电化学极化规律
电流密度（电化学反应速 度）对电极电位的微小变 化都很敏感。 • 两线交点处过电位为0， 氧化速度等于还原速度， 电极处于平衡状态，电流 密度为i0，电位为平衡电 极电位Ee。 比平衡电位更正，氧化 比平衡电位更负，还原
Ee，Zn i
极化曲线示意
阳极极化曲线，阴极极化曲线
（4）平衡电极极化与过电位
ic 当电极过程达到平衡时，金属和溶液界面建立 一个稳定的双电层，即不随时间变化的电极 电位，称为金属的平衡电极电位Ee；宏观上 平衡电极电位是一个没有净反应的电极，反 应速度为零，微观ia=IicI 当金属与含有其离子的溶液构成的电极 体系处于平衡状态时，金属不会腐蚀，即平 衡的金属电极是不发生腐蚀的电极。 M
极化曲线的测定
极化曲线的测定极化曲线的测定⼀、实验⽬的掌握恒电位测定极化曲线的⽅法，测定碳钢（圆型钢筋）在碱性溶液中的恒电位阳极极化曲线及其极化电位。
⼆、实验原理实际的电化学过程并不是在热⼒学可逆条件下进⾏的。
在电流通过电极时，电极电位会偏离其平衡值，这种现象称为极化。
在外电流的作⽤下，阴极电位会偏离其平衡位置向负的⽅向移动，称为阴极极化；⽽阳极电位会偏离其平衡位置向正的⽅向移动，称为阳极极化。
在电化学研究中，常常测定极化曲线，即电极电位与电流密度的关系。
铁在硫酸溶液中典型的阳极极化曲线如图23.1所⽰，该曲线分为四个区域：电流密度i 阳极电位φ+图23.1 阳极极化曲线1．从点a 到点b 的电位范围称⾦属活化区。
此区域内的ab 线段是⾦属的正常阳极溶解，以铁电极为例，此时铁以⼆价形式进⼊溶液，即Fe → Fe 2+ + 2e-。
a 点即为⾦属的⾃然腐蚀电位。
2．从b 点到c 点称为钝化过渡区。
bc 线是由活化态到钝化态的转变过程，b 点所对应的电位称为致钝电位，其对应的电流密度ib 称为致钝电流密度，此时Fe 2+离⼦与溶液中的-24SO 离⼦形成4FeSO 沉淀层，阻碍了阳极反应进⾏，导致电流密度开始下降。
由于+H 不容易到达4FeSO 沉淀层的内部，因此铁表⾯的pH 逐步增⼤。
3．从c 点到d 点的电位范围称为钝化区。
由于⾦属表⾯状态发⽣变化，阳极溶解过程的过电位升⾼，⾦属的溶解速率急剧下降。
在此区域内的电流密度很⼩，基本上不随电位的变化⽽改变。
此时的电流密度称为维持钝化电流密度i m 。
对铁电极⽽⾔，此时32O Fe 在铁表⾯⽣成，形成致密的氧化膜，极⼤地阻碍了铁的溶解，出现钝化现象。
4.de 段的电位范围称为过钝化区。
在此区阳极电流密度⼜重新随电位增⼤⽽增⼤，⾦属的溶解速度⼜开始增⼤，这种在⼀定电位下使钝化了的⾦属⼜重新溶解的现象叫做过钝化。
电流密度增⼤的原因可能是产⽣了⾼价离⼦（如，铁以⾼价转⼊溶液），或者达到了氧的析出电位，析出氧⽓。
电化学腐蚀实验探索金属的腐蚀现象
电化学腐蚀实验探索金属的腐蚀现象金属腐蚀一直是制约金属材料使用寿命和性能的主要问题。
为了深入理解金属腐蚀现象，电化学腐蚀实验成为一种重要的研究手段。
本文将探讨电化学腐蚀实验在揭示金属腐蚀本质方面的作用。
首先，我们需要了解电化学腐蚀的基本原理。
金属在电解质溶液中存在两种反应，即氧化反应和还原反应。
当金属表面存在缺陷引发了阳极反应时，金属就会发生腐蚀。
而电化学腐蚀实验通过模拟实际工况中的环境，制造特定的电化学条件，从而深入研究金属腐蚀机理。
在电化学腐蚀实验中，最常用的方法是极化曲线测量。
通过施加恒定电流或电压，观察电流或电压随时间的变化，可以获得极化曲线。
极化曲线是描述金属腐蚀行为的重要指标，包括阳极极化曲线和阴极极化曲线。
阳极极化曲线反映了金属的功率损失，而阴极极化曲线则反映了金属的保护性能。
除了极化曲线测量，电化学腐蚀实验还可以通过测量腐蚀电流密度、腐蚀速率和阻抗等参数来了解金属腐蚀的特征。
腐蚀电流密度是描述金属腐蚀速率的指标，一般通过电化学极化法测量得到。
腐蚀速率可以直接通过重量损失或体积损失来计算。
而阻抗则是评估金属膜层保护性能的重要参数，可通过交流阻抗谱法测量得到。
电化学腐蚀实验常常结合其他表征手段，如扫描电子显微镜（SEM）和能谱仪（EDS），来观察和分析金属腐蚀表面的微观结构和组成。
这些分析手段能够提供更详细的信息，揭示腐蚀过程中的细节变化。
通过电化学腐蚀实验，我们可以深入了解金属腐蚀的机制。
首先，我们可以研究金属腐蚀速率与环境条件的关系。
实验结果表明，环境中的温度、溶液酸碱度和氧浓度等都会对金属腐蚀速率产生影响。
此外，电化学实验还可以研究金属在不同金属耦合条件下的腐蚀行为。
例如，金属在不同电位下的腐蚀行为可以通过测量其极化曲线来研究。
这些实验结果为我们预测和控制金属腐蚀提供了重要的依据。
除了了解腐蚀机制，电化学腐蚀实验还可以通过设计和优化防腐蚀措施，从而减缓金属腐蚀过程。
例如，在电化学腐蚀实验中，我们可以通过添加抑制剂或电化学方法来提高金属的耐腐蚀性能。
5章腐蚀金属电极的极化
g
讨论阴极性杂质的面积与金属材料总面积之比对 ㏑Ig或1nIa1和1ng随A2的变化曲线的影响
f= A 2 A
A 1 1 = A ff A A 1 2A 2
ln g ) A2 A
(
当f＝0.5时，1/(1-f)f最小；f越偏离0.5，即Al 和A2相差越大，1/(1-f)f就越大，即 ( lnA I ) 和 越大。

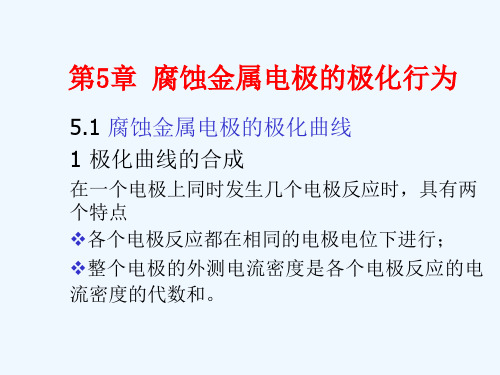

极化曲线的合成：由同一电极上进行的各个电 极反应E-I曲线求电极总极化曲线。
2 极化曲线的分解
如果电极上进行着两个电极反应，在测定了其 中一个电极反应的E-I曲线和电极总的E-I曲线 后，就可以求出另一个电极反应的E-I曲线。 从原则上说，如果一个电极上同时有n个电极 反应进行，只要测定了其中n-1个电极反应的 E-I曲线，就可以从总极化曲线求出另一个电极 反应的E-I曲线。 实际上，这种分解极化曲线的数据处理的方法， 一般只用在电极上同时进行两个电极反应的情 况。
β β β β A I+ A I a 1 c a 1 c 1 0 c 1 2 0 c 2 E = E + E + l n ( ) g e c e a 1 β + β β + β β + β A I a 1 c a 1 c a 1 c 1 0 a 1
E E β β A I e ce a 1 β a 1 c a 1 1 0 c 1 l n i + l n A I+ l n ( A I ) l n ( 1 + ) g 1 0 a 1 2 0 c 2 β + β β + β β + β β + β A I a 1c a 1c a 1c a 1c 2 0 c 2
阳极极化曲线的测定与分析
三、实验设备及材料
IM6ex电化学工作站， 饱和甘汞电极，铂电极， 硫酸溶液（10％），硫酸溶液（10％）+硫尿， 盐桥+鲁金毛细管， 试件固定夹具， 电解池， 金相试样磨光机，砂纸， 碳钢、不锈钢试件（如10×10电流档应从高到低选择，否则实验数据 会溢出。
思考题
1. 什么叫恒电位法？什么叫恒电流法？测定可钝 化金属的阳极极化曲线时必须采用那种方法， 为什么？
2. 如何判断阴极极化与阳极极化？ 3. 测量极化曲线时，为什么要选用三电极电解
池？能否选用二电极电解池测量极化曲线，为 什么？ 4.使用电化学测量系统有哪些注意事项？
若把金属作为阳极，通过致钝电流使之钝化，再 用维钝电流去保护其表面的钝化膜，可使金属的 腐蚀速度大大降低，这是阳极保护原理。
用恒电流法测不出上述曲线的BCDE段。在 金属受到阳极极化时，其表面发生了复杂 的变化，电极电位成为电流密度的多值函 数，因此当电流增加到B点时，电位即由B 点跃增到E点，金属进入了过钝化状态，反 映不出金属进入钝化区的情况。由此可见， 只有用恒电位法才能测量出完整的阳极极 化曲线。
参比电极
研究电极 辅助电极
图2 实验装置示意图
接线说明：红线夹头接辅助电极 兰线夹头接参比电极 黄黑双线接研究电极
表1 实验数据记录表
致钝电流 维钝电流
I /?A
I /?A
维钝电位范围
? /mV
IM6ex电化学工作站使用方法
接通电源，打开电源开关，开机进入 Thales界面； 单击E/I图标，然后选择电极连接方式； 设定参数：扫描电位范围，扫描速率，电流量程 等； 单击开始即可 保存数据，输出曲线图。
极化曲线的测定
实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法.2. 了解极化曲线的意义和应用.3. 掌握恒电位仪的使用方法.【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素,必须对电极过程进行研究,其中极化曲线的测定是重要方法之一.我们知道在研究可逆电池的电动势和电池反应时,电极上几乎没有电流通过,每个电极反应都是在接近于平衡状态下进行的,因此电极反应是可逆的.但当有电流明显地通过电池时,电极的平衡状态被破坏,电极电势偏离平衡值,电极反应处于不可逆状态,而且随着电极上电流密度的增加,电极反应的不可逆程度也随之增大.由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化,描述电流密度与电极电势之间关系的曲线称作极化曲线,如图2-19-1所示.图2-19-1 极化曲线A-B:活性溶解区;B:临界钝化点B-C:过渡钝化区;C-D:稳定钝化区D-E:超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程,如下式所示:M→Mn++ne此过程只有在电极电势正于其热力学电势时才能发生.阳极的溶解速度随电位变正而逐渐增大,这是正常的阳极溶出,但当阳极电势正到某一数值时,其溶解速度达到最大值,此后阳极溶解速度随电势变正反而大幅度降低,这种现象称为金属的钝化现象.图2-19-1中曲线表明,从A点开始,随着电位向正方向移动,电流密度也随之增加,电势超过B点后,电流密度随电势增加迅速减至最小,这是因为在金属表面生产了一层电阻高,耐腐蚀的钝化膜.B点对应的电势称为临界钝化电势,对应的电流称为临界钝化电流.电势到达C点以后,随着电势的继续增加,电流却保持在一个基本不变的很小的数值上,该电流称为维钝电流,直到电势升到D点,电流才有随着电势的上升而增大,表示阳极又发生了氧化过程,可能是高价金属离子产生也可能是水分子放电析出氧气,DE段称为过钝化区.2. 极化曲线的测定(1) 恒电位法恒电位法就是将研究电极依次恒定在不同的数值上,然后测量对应于各电位下的电流.极化曲线的测量应尽可能接近体系稳态.稳态体系指被研究体系的极化电流,电极电势,电极表面状态等基本上不随时间而改变.在实际测量中,常用的控制电位测量方法有以下两种:静态法:将电极电势恒定在某一数值,测定相应的稳定电流值,如此逐点地测量一系列各个电极电势下的稳定电流值,以获得完整的极化曲线.对某些体系,达到稳态可能需要很长时间,为节省时间,提高测量重现性,往往人们自行规定每次电势恒定的时间.动态法:控制电极电势以较慢的速度连续地改变(扫描),并测量对应电位下的瞬时电流值,以瞬时电流与对应的电极电势作图,获得整个的极化曲线.一般来说,电极表面建立稳态的速度愈慢,则电位扫描速度也应愈慢.因此对不同的电极体系,扫描速度也不相同.为测得稳态极化曲线,人们通常依次减小扫描速度测定若干条极化曲线,当测至极化曲线不再明显变化时,可确定此扫描速度下测得的极化曲线即为稳态极化曲线.同样,为节省时间,对于那些只是为了比较不同因素对电极过程影响的极化曲线,则选取适当的扫描速度绘制准稳态极化曲线就可以了.上述两种方法都已经获得了广泛应用,尤其是动态法,由于可以自动测绘,扫描速度可控制一定,因而测量结果重现性好,特别适用于对比实验.(2) 恒电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下,同时测定相应的稳定电极电势值.采用恒电流法测定极化曲线时,由于种种原因,给定电流后,电极电势往往不能立即达到稳态,不同的体系,电势趋于稳态所需要的时间也不相同,因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值,或人为自行规定每次电流恒定的时间.【仪器试剂】恒电位仪一台;饱和甘汞电极1支;碳钢电极1支;铂电极1支;三室电解槽1只(见图2-19-2)2 mol·dm-3 (NH4)2CO3溶液;0.5 mol·dm-3H2SO4溶液;丙酮溶液【实验步骤】1. 碳钢预处理:用金相砂纸将碳钢研究电极打磨至镜面光亮,用石蜡蜡封,留出1cm2面积,如蜡封多可用小刀去除多余的石蜡,保持切面整齐.然后在丙酮中除油,在0.5M的硫酸溶液中去除氧化层,浸泡时间分别不低于10S.图2-19-2三室电解槽1.研究电极;2.参比电极;3.辅助电极2. 恒电位法测定极化曲线的步骤:A 准备工作仪器开启前,"工作电源"置于"关","电位量程"置于"20V","补偿衰减"置于"0","补偿增益"置于"2","电流量程"置于"200mA","工作选择"置于"恒电位","电位测量选择"置于"参比".B 通电插上电源,"工作电源"置于"自然"档,指示灯亮,电流显示为0,电位表显示的电位为"研究电极"相对于"参比电极"的稳定电位,称为自腐电位,其绝对值大于0.8V可以开始下面的操作,否则需要重新处理电极.C "电位测量选择"置于"给定",仪器预热5-15min.电位表指示的给定电位为预设定的"研究电极"相对于"参比电极"的电位.D 调节"恒电位粗调"和"恒电位细调"使电位表指示的给定电位为自腐电位,"工作电源"置于"极化".F 阴极极化调节"恒电位粗调"和"恒电位细调"每次减少10mV,直到减少200mV,每减少一次,测定1min后的电流值.测完后,将给定电位调回自腐电位值.G 阳极极化将"工作电源"置于"自然","电位测量选择"置于"参比",等待电位逐渐恢复到自腐电位±5mV,否则需要重新处理电极.重复C,D,F步骤,F步骤中给定电位每次增加10mV,直到做出完整的极化曲线.提示,到达极化曲线的平台区,给定电位可每次增加100mV.H 实验完成,"电位测量选择"置于"参比","工作电源"置于"关".【注意事项】按照实验要求,严格进行电极处理.将研究电极置于电解槽时,要注意与鲁金毛细管之间的距离每次应保持一致.研究电极与鲁金毛细管应尽量靠近,但管口离电极表面的距离不能小于毛细管本身的直径.每次做完测试后,应在确认恒电位仪或电化学综合测试系统在非工作的状态下,关闭电源,取出电极.【数据处理】1. 对静态法测试的数据应列出表格.自腐电位-0.805V阴极极化数据:电位(V)电流(mA)电位(V)电流(mA)阳极极化数据:电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)2. 以电流密度为纵坐标,电极电势(相对饱和甘汞)为横坐标,绘制极化曲线.3. 讨论所得实验结果及曲线的意义,指出钝化曲线中的活性溶解区,过渡钝化区,稳定钝化区,过钝化区,并标出临界钝化电流密度(电势),维钝电流密度等数值.活性溶解区:过渡钝化区:稳定钝化区:;过钝化区:临界钝化电流密度(电势):维钝电流密度:思考题1. 比较恒电流法和恒电位法测定极化曲线有何异同,并说明原因.恒电流法是恒定电流测定相应的电极电势,恒电位法是很定电位测定相应的电流,对于阴极极化来说,两种方法测得的曲线相同,对于阳极极化来说,由于电流和电位不是一一对应的关系,得到不同的曲线.2. 测定阳极钝化曲线为何要用恒电位法用恒电位法能得到完整的极化曲线,用恒电流法只能得到ABEF曲线,即得到活化区以及过钝化区的一部分,得不到完整的几乎曲线.3. 做好本实验的关键有哪些电极的处理;研究电极与鲁金毛细管的距离;甘汞电极的误差;电位的每次改变值;溶液中杂质离子的存在等等【讨论】1. 电化学稳态的含义指定的时间内,被研究的电化学系统的参量,包括电极电势,极化电流,电极表面状态,电极周围反应物和产物的浓度分布等,随时间变化甚微,该状态通常被称为电化学稳态.电化学稳态不是电化学平衡态.实际上,真正的稳态并不存在,稳态只具有相对的含义.到达稳态之前的状态被称为暂态.在稳态极化曲线的测试中,由于要达到稳态需要很长的时间,而且不同的测试者对稳态的认定标准也不相同,因此人们通常人为界定电极电势的恒定时间或扫描速度,此法尤其适用于考察不同因素对极化曲线的影响时.2. 三电极体系极化曲线描述的是电极电势与电流密度之间的关系.被研究电极过程的电极被称为研究电极或工作电极.与工作电极构成电流回路,以形成对研究电极极化的电极称为辅助电极,也叫对电极.其面积通常要较研究电极为大,以降低该电极上的极化.参比电极是测量研究电极电势的比较标准,与研究电极组成测量电池.参比电极应是一个电极电势已知且稳定的可逆电极,该电极的稳定性和重现性要好.为减少电极电势测试过程中的溶液电位降,通常两者之间以鲁金毛细管相连.鲁金毛细管应尽量但也不能无限制靠近研究电极表面,以防对研究电极表面的电力线分布造成屏蔽效应.3. 影响金属钝化过程的几个因素金属的钝化现象是常见的,人们已对它进行了大量的研究工作.影响金属钝化过程及钝化性质的因素,可以归纳为以下几点:(1) 溶液的组成.溶液中存在的H+,卤素离子以及某些具有氧化性的的阴离子,对金属的钝化现象起着颇为显著的影响.在中性溶液中,金属一般比较容易钝化,而在酸性或某些碱性的溶液中,钝化则困难得多,这与阳极产物的溶解度有关系.卤素离子,特别是氯离子的存在,则明显地阻滞了金属的钝化过程,已经钝化了的金属也容易被它破坏(活化),而使金属的阳极溶解速度重新增大.溶液中存在的某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化.(2) 金属的化学组成和结构.各种纯金属的钝化性能不尽相同,以铁,镍,铬三种金属为例,铬最容易钝化,镍次之,铁较差些.因此添加铬,镍可以提高钢铁的钝化能力及钝化的稳定性.(3) 外界因素(如温度,搅拌等).一般来说,温度升高以及搅拌加剧,可以推迟或防止钝化过程的发生,这显然与离子的扩散有关实验十二铁的极化和钝化曲线的测定一、实验目的1. 测定铁在不同pH溶液中的极化曲线。
化学检验工常见电化学涂层性能测试方法
化学检验工常见电化学涂层性能测试方法电化学涂层是一种常见的表面处理方法，可用于增加材料的耐腐蚀性能、改善导电性能等。
为了确保电化学涂层的质量，需要进行一系列的性能测试。
本文将介绍几种常见的电化学涂层性能测试方法。
1. 腐蚀性能测试电化学腐蚀测试是评估电化学涂层耐腐蚀性能的重要方法之一。
常用的测试方法包括极化曲线法和电化学阻抗谱法。
（1）极化曲线法极化曲线法是一种通过测量极化曲线来评估电化学涂层在腐蚀环境中的抗腐蚀性能的方法。
通过应用一定电位范围内的电流，可以观察到电流随电位的变化关系，从而评估涂层的耐腐蚀性能。
（2）电化学阻抗谱法电化学阻抗谱法是一种通过测量电化学阻抗谱曲线来评估电化学涂层耐腐蚀性能的方法。
该方法可以得到频率范围内的电阻和电容数值，通过分析这些数据可以评估涂层的耐腐蚀性能。
2. 导电性能测试导电性能是衡量电化学涂层质量的关键指标之一。
常用的测试方法有四探针法和电阻率测量法。
（1）四探针法四探针法是一种通过测量电阻来评估电化学涂层导电性能的方法。
在该方法中，四个探针被插入涂层中，通过测量电流和电阻的关系，可以计算涂层的电导率和电阻率。
（2）电阻率测量法电阻率测量法是一种通过测量涂层材料的电阻来评估导电性能的方法。
该方法使用导电传感器在涂层表面上测量电阻，通过计算电阻率可以评估涂层的导电性能。
3. 附着力测试附着力是评估电化学涂层质量的重要指标之一。
常用的测试方法包括划伤测试、拉伸测试和冲击测试。
（1）划伤测试划伤测试是一种通过使用硬度指针在涂层表面划伤，从而评估涂层与基材之间的附着力的方法。
通过观察划痕形状和痕迹深度，可以评估涂层的附着力。
（2）拉伸测试拉伸测试是一种通过施加拉伸力来评估涂层与基材之间的附着力的方法。
通过在涂层上施加力并测量力的变化，可以计算涂层与基材的附着力。
（3）冲击测试冲击测试是一种通过施加冲击力来评估涂层与基材之间的附着力的方法。
常用的冲击测试方法包括钢球落锤测试和冲击炮测试，通过观察涂层破损情况可以评估附着力。
极化曲线-实验报告
四、实验结果及数据分析
图12205双相不锈钢在0.4mol/L HCl溶液中极化曲线
图22205双相不锈钢在3.5%NaCl溶液中极化曲线
经过拟合可以得出2205双相不锈钢在3.5%NaCl中自腐蚀电位为-0.397V、自腐蚀电流为1.3517E-06A/cm2；在0.4mol/L盐酸中自腐蚀电位为-0.38836V
、自腐蚀电流为1.0524E-05A/cm2
上述两种方法都已经获得了广泛应用，尤其是动态法，由于可以自动测绘，扫描速度可控制一定，因而测量结果重现性好，特别适用于对比实验。
(2)恒电流法
恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下，同时测定相应的稳定电极电势值。采用恒电流法测定极化曲线时，由于种种原因，给定电流后，电极电势往往不能立即达到稳态，不同的体系，电势趋于稳态所需要的时间也不相同，因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值，或人为自行规定每次电流恒定的时间。
2怛电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下同时测定相应的稳定电极电势采用恒电流法测定极化曲线时由于种种原因给定电流后电极电势往往不能立即达到稳态不同的体系电势趋于稳态所需要的时间也不相同因此在实际测量时一般电势接近稳定如lmin?3min内无大的变化即可读值或人为自行规定每次电流恒定的时间
动态法：控制电极电势以较慢的速度连续地改变(扫描)，并测量对应电位下的瞬时电流值，以瞬时电流与对应的电极电势作图，获得整个的极化曲线。一般来说，电极表面建立稳态的速度愈慢，则电位扫描速度也应愈慢。因此对不同的电极体系，扫描速度也不相同。为测得稳态极化曲线，人们通常依次减小扫描速度测定若干条极化曲线，当测至极化曲线不再明显变化时，可确定此扫描速度下测得的极化曲线即为稳态极化曲线。同样，为节省时间，对于那些只是为了比较不同因素对电极过程影响的极化曲线，则选取适当的扫描速度绘制准稳态极化曲线就可以了。
金属电极的极化曲线
金属电极的极化曲线介绍金属电极的极化曲线是描述金属电极在不同电位下电流与电势之间关系的曲线。
通过研究金属电极的极化曲线，可以了解电极在电化学反应中的行为特性，对电化学领域的研究具有重要意义。
极化曲线的构成极化曲线通常由电流密度（i）和电势（E）之间的关系图示形成。
E轴表示电势，i轴表示电流密度。
在实验中，通过改变电势的值，测量相应的电流密度，得到一系列的数据点，从而绘制出金属电极的极化曲线。
极化曲线的类型1. 极化曲线的基本形状金属电极的极化曲线一般呈现出以下几种基本形状：(1) 直线形直线形极化曲线通常表示电极处于在低电流密度下的平稳状态。
在这种状态下，电极的电化学反应速率与电势之间存在线性关系。
(2) 曲线形曲线形极化曲线通常表示电极发生了某种非均匀的极化过程。
这种非均匀的极化可能是由于电极表面发生了物理或化学变化，导致电化学反应速率与电势的关系不再是线性的。
(3) 反S形反S形极化曲线通常表示电极出现了过渡性的行为。
在某个特定的电势区间内，电极的电化学反应速率明显变化，呈现出S形曲线的倒置。
2. 极化曲线的特征金属电极的极化曲线具有以下几个特征：(1) 线性段极化曲线的线性段通常是在电流密度较低的区域。
在这个区域内，电极的电化学反应速率与电势之间存在着线性关系。
(2) 饱和段极化曲线的饱和段通常是在电流密度较高的区域。
在这个区域内，电极的电化学反应速率已经饱和，不再随电势的增加而增加。
(3) 极化电势极化曲线上的极化电势是指电流密度为零时对应的电势值。
极化电势可以反映电极的活性和稳定性。
(4) 极化电阻极化曲线上的极化电阻是指电流密度与电势之间斜率的倒数。
极化电阻越大，说明电极的极化程度越高。
极化曲线的应用1. 材料研究通过分析金属电极的极化曲线，可以评估材料的耐蚀性和抗氧化性能。
这对于材料的选择和设计具有重要意义。
2. 腐蚀研究金属电极的极化曲线可用于研究金属在不同环境条件下的腐蚀行为和机理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
极化曲线腐蚀电流与腐蚀电位
1. 引言
极化曲线是研究金属腐蚀过程中重要的工具之一。
通过测量极化曲线，可以了解金属在不同电位下的腐蚀行为，并确定其腐蚀电流和腐蚀电位。
本文将介绍极化曲线的概念、测量方法以及与腐蚀电流和腐蚀电位的关系。
2. 极化曲线的概念
极化曲线是描述金属在外加电势下的电流密度变化情况的曲线。
它通常由三个区域组成：主动区、过渡区和从动区。
•主动区：当金属处于正常工作状态时，其表面通常保持较低的电流密度，这个区域被称为主动区。
•过渡区：当金属表面开始发生氧化或还原反应时，其电流密度逐渐增大，这个过程称为过渡区。
•从动区：当金属表面完全被氧化或还原时，其电流密度达到最大值，这个区域称为从动区。
3. 极化曲线的测量方法
测量极化曲线通常使用电化学工作站或极谱仪。
以下是一般的测量步骤：
1.准备工作：清洗待测试的金属样品，确保其表面干净无杂质。
2.设置电化学工作站或极谱仪：根据实验要求设置工作站的参数，如扫描速率、
起始电位等。
3.测量极化曲线：将待测试的金属样品放置在电解槽中，通过改变外加电势的
大小并记录对应的电流密度，得到极化曲线。
4.数据处理：根据测得的数据绘制极化曲线，并计算腐蚀电流和腐蚀电位。
4. 腐蚀电流与腐蚀电位的关系
腐蚀电流和腐蚀电位是描述金属在腐蚀环境中耐久性能的重要参数。
4.1 腐蚀电流
腐蚀电流是指金属在给定环境条件下发生氧化或还原反应时所产生的电流密度。
它可以通过测量极化曲线中从动区对应点处的电流密度来确定。
腐蚀电流的大小与金属的耐蚀性能密切相关，一般情况下，腐蚀电流越大，金属的耐蚀性能越差。
4.2 腐蚀电位
腐蚀电位是指金属在给定环境条件下开始发生氧化或还原反应的电势。
它可以通过测量极化曲线中过渡区对应点处的电势来确定。
腐蚀电位的高低决定了金属在给定环境中是否会发生腐蚀反应。
一般情况下，腐蚀电位越低，金属的耐久性能越差。
4.3 腐蚀电流与腐蚀电位的关系
在极化曲线上，从动区对应点处的电流密度与过渡区对应点处的电势之间存在一种关系。
通常情况下，随着外加电势逐渐增大，从动区对应点处的电流密度也逐渐增大；随着外加电势逐渐减小，从动区对应点处的电流密度也逐渐减小。
可以得出结论：金属的腐蚀电流与腐蚀电位呈正相关关系。
即腐蚀电流越大，腐蚀电位越低；腐蚀电流越小，腐蚀电位越高。
5. 结论
通过测量极化曲线，可以确定金属的腐蚀电流和腐蚀电位。
腐蚀电流和腐蚀电位是描述金属耐久性能的重要参数，其大小和高低决定了金属在给定环境中的耐久性能。
希望本文对读者对极化曲线、腐蚀电流和腐蚀电位有一个全面详细、完整且深入的了解，并能够应用于实际工程中。
