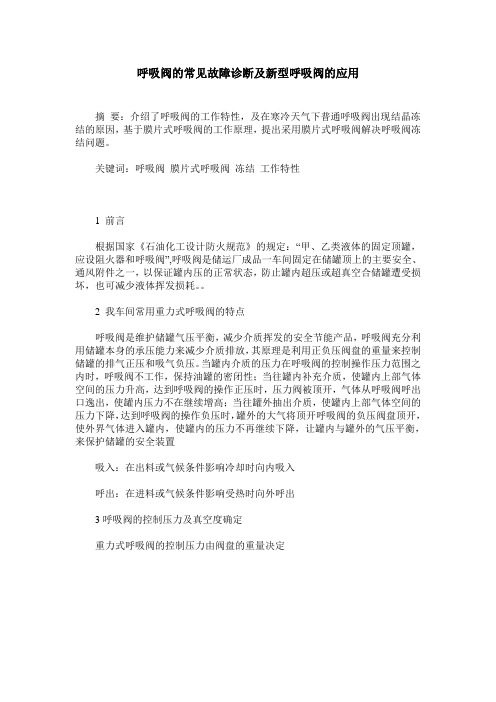

呼吸阀的常见故障诊断及新型呼吸阀的应用
呼吸阀的常见故障诊断及新型呼吸阀的应用摘要：介绍了呼吸阀的工作特性，及在寒冷天气下普通呼吸阀出现结晶冻结的原因，基于膜片式呼吸阀的工作原理，提出采用膜片式呼吸阀解决呼吸阀冻结问题。
关键词：呼吸阀膜片式呼吸阀冻结工作特性1 前言根据国家《石油化工设计防火规范》的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”,呼吸阀是储运厂成品一车间固定在储罐顶上的主要安全、通风附件之一，以保证罐内压的正常状态，防止罐内超压或超真空合储罐遭受损坏，也可减少液体挥发损耗。
2 我车间常用重力式呼吸阀的特点呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置吸入：在出料或气候条件影响冷却时向内吸入呼出：在进料或气候条件影响受热时向外呼出3呼吸阀的控制压力及真空度确定重力式呼吸阀的控制压力由阀盘的重量决定呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。
选择油罐呼吸阀型号时，要根据油品收发作业时的最大排量来确定。
呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。
4油罐呼吸阀的常见故障及纠防措施油罐呼吸阀常见故障1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。
2、堵塞：主要是由于机械呼吸阀长期未保养使用，致使尘土、锈渣等杂物沉积于呼吸阀内或呼吸管内，以及蜂或鸟在呼吸阀口筑巢等原因，使呼吸阀堵塞。
呼吸阀的作用和维护保养
呼吸阀的作用和维护保养呼吸阀的作用：它充分利用油罐本身的承压力量来削减油蒸气排放，其原理是利用阀盘的重量来掌握油罐的呼气正压和吸气负压。
当罐内气体的压力在机械呼吸阀的掌握压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力上升，达到呼吸阀的掌握正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在连续增高；当罐内气体空间的压力下降，达到呼吸阀的掌握负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在连续下降。
呼吸阀的维护与保养：星科五金网认为，呼吸阀的维护与保养每月一次，冬季每月两次。
其方法：先将阀盖轻轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如消失油污和脏物应清除洁净，然后装回原位，上下拉动几下，检查开启是否敏捷牢靠。
假如一切正常，再将阀盖盖好紧固。
在维护与保养中，如发觉阀盘有划痕、磨损等特别现象，应立刻更换或与供货公司联系，以使准时得到解决。
呼吸阀的性能及特点：新型管道阻火器材质采纳：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。
阀盘、阀封环采纳不锈钢四氟乙烯材料。
耐低温，防冻性能好。
该阀是安装在固定顶罐上的通风装置，削减油品蒸发损耗，掌握储罐压力作用。
本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好。
它能对石油储罐内外压着进行自动调整等特点。
呼吸阀的作用：它充分利用油罐本身的承压力量来削减油蒸气排放，其原理是利用阀盘的重量来掌握油罐的呼气正压和吸气负压。
当罐内气体的压力在机械呼吸阀的掌握压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力上升，达到呼吸阀的掌握正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在连续增高；当罐内气体空间的压力下降，达到呼吸阀的掌握负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在连续下降。
呼吸阀的维护与保养：星科五金网认为，呼吸阀的维护与保养每月一次，冬季每月两次。
其方法：先将阀盖轻轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如消失油污和脏物应清除洁净，然后装回原位，上下拉动几下，检查开启是否敏捷牢靠。
呼吸阀原理、分类、特点性能
呼吸阀原理、分类、特点性能呼吸阀原理一般用在常压或低压贮罐上，即只有常压和低压贮罐才有呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失，固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。
下面小编介绍下呼吸阀原理以外的知识点。
一、呼吸阀分类1、紧定式呼吸阀紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。
一般用于PN≤0.6Mpa。
2、填料式呼吸阀填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。
由于有填料，因此密封性能较好。
通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。
这种呼吸阀大量用于PN≤1Mpa的压力。
3、自封式呼吸阀自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。
塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。
4、油封式呼吸阀现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。
由于强制润滑使塞子和塞体的密封面间形成一层油膜。
这样密封性能更好，开闭省力，防止密封面受到损伤。
二、呼吸阀选用1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。
三、呼吸阀特点性能新型管道阻火器材质采用：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。
阀盘、阀封环采用不锈钢四氟乙烯材料。
耐低温，防冻性能好。
该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。
本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好。
它能对石油储罐内外压着进行自动调节等特点。
燃气阻火器结构简单，重量轻，易检修，安装方便。
水压试验合格。
阻火器的作用和工作原理(精)
阻火器原理与分类储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
阻火器是应用火焰通过热导体的狭小孔隙时 , 由于热量损失而熄灭的原理设计制造。
阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气管网上,也可用在乙炔、氧气、氮气、天然气的管道上。
阻火器可与呼吸阀配套使用 , 亦可单独使用。
也可加装在内浮顶储罐的通气管道上。
一、主要性能1、阻爆性能合格 , 连续 13次阻爆性能试验,每次均能阻火。
2、耐烧性能合格,耐烧试验 1小时无回火现象。
3、壳体水压试验合格。
阻火器芯子采用不锈钢材料 , 耐腐蚀易于清洗。
二、工作原理大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对这些通道或孔隙要求尽量的小,小到只要能够通过火焰就可以。
这样,火焰进入阻火器后就分成许多细小的火焰流被熄灭。
火焰能够被熄灭的机理是传热作用和器壁效应。
(1 传热作用管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。
阻火器是由许多细小通道或孔隙组成的,当火焰进入这些细小通道后就形成许多细小的火焰流。
由于通道或孔隙的传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度时火焰即被熄灭。
进行的试验表明, 当把阻火器材料的导热性提高 460倍时, 其熄灭直径仅改变 2.6%。
说明材质问题是次要的。
即传热作用是熄灭火焰的一种原因,但不是主要的原因。
因此,对于作为阻爆用的阻火器来说,其材质的选择不是太重要的。
但是在选用材质时应考虑其机械强度和耐腐蚀性能。
(2器壁效应根据燃烧与爆炸连锁反应理论,认为燃烧炸现象不是分子间直接作用的结果,而是在外来能源(热能、辐射能、电能、化学反应能等的激发下,使分子分裂为十分活泼而寿命短促的自由基。
呼吸阀原理及设置计算
橡胶或三元乙丙胶等。
工作介质中含有颗粒物质的工况，由于颗粒物质容 易阻塞阀杆与导向套之间的缝隙，从而影响阀杆运 动，直至阀杆卡死，呼吸阀失效。 通过普通呼吸 阀的内部结构进行改进。减少颗粒物对阀体内部的影 响。
重力载荷 PRV(单呼阀)
普通重力式单呼阀与泄压人孔泄放对比
罐内压力低于设 定压力时无动作
罐内压力高于设 定压力时泄放
• 5.呼吸量计算 呼吸阀的呼出、吸入量一般按照API 2000来计算：
• 计算依据 :
• Max. Inpumping Rate
in USGPH
• Max Outpumping Rate
呼吸阀 原理及设置计算
一、呼吸阀工作原理
立式金属拱顶罐
二、呼吸阀的设置和计算
一 概述
主要内容
二 设计规范
三 呼吸阀的选型
四 泄压人孔
五 呼吸量计算
• 1.概述 呼吸阀是一种用于石油、化工、天然气等
行业的低 压保护设备。它可以用来保持储罐压力始终处于正常状 态，降低储罐内挥发性液体的蒸发损失，并保持储罐免 受超压或超真空的破坏。
• 1.2 Venting for Thermal inbreathing
• See API table
• 超压呼出量
• 2.1 Venting Requirement for Max oil movement IN the tank • 1200 x Inpumping rate/4200 = ……….. NCUFT/HR
• 2.2 Venting for Thermal outbreathing • See API table
储油罐安全附件常见问题及维护
储油罐安全附件常见问题及维护【摘要】本文基于对储油罐常用安全附件重要性的认知，分析了呼吸阀、液压安全阀、阻火器三种重要安全附件存在的问题及其原因，在此基础上，进一步提出如何对这些安全附件进行检查、维护与保养，以达到有效改进的目的。
【关键词】油罐安全附件改进定期维护1 常用安全附件类型及存在问题分析储油罐的安全附件是为了保障油罐使用的安全，防止或消除各类油罐事故而设置的，包括阻火器、呼吸阀、液压安全阀、静电接地装置等。
众所周知，安全是生产的基础，也是发展的基础。
现就油罐的安全附件呼吸阀、液压安全阀、阻火器进行简要介绍，分析其存在的问题并探讨原因。
1.1 呼吸阀储油罐呼吸阀的主要作用是保证油罐使用安全，减少油品损耗。
其基本功能是保证油罐安全密闭储油和减少油品蒸发损耗。
在密闭储油情况下，油罐是否会因超压而凹瘪及翘底，关键看油罐呼吸时气流能否顺畅通过呼吸阀。
目前的呼吸阀主要存在以下问题：（1）不具备防冻功能。
这是由于油罐顶部空间的油气、空气和蒸气的混合气体随温度的降低，受到压力作用而与阀盘连接或流经阀盘时，冷却下来，温度处于自身露点温度以下，水蒸气结为水，继而结冰。
后果是导致阀盘与阀座冻在一起而失效。
（2）漏气、卡死和粘连问题。
有些呼吸阀的阀盘、阀座等选材不合理，经罐内油浸蚀会产生变形，从而使大量的油气从呼吸阀中溢出。
卡死多发生在呼吸阀安装不正确或油变形导致阀盘导杆歪斜以及阀杆锈蚀的情况下，阀座在沿杆上下活动中不能到位，将阀盘卡于导杆某一部位。
粘连是因为油蒸气、水分与沉积于盘、阀座、导杆上的尘土等杂物混合发生化学物理变化，久而久之使阀盘与阀座或导杆粘结在一起。
（3）堵塞问题。
这主要是由于呼吸阀长期未保养，呼吸阀口或呼吸管内有尘土、锈渣等杂物沉积，以及虫或鸟类筑巢等原因，导致堵塞。
1.2 液压安全阀液压安全阀也是提高储油罐安全使用性能的重要设备，它的工作压力比机械呼吸阀要高出 5%—10%。
正常情况下，它是不动的，当机械呼吸阀因阀盘锈蚀或卡住而发生故障，或油罐收付作业异常而出现罐内超压或真空度过大时，它将起到油罐安全密封和防止油罐损坏的作用。
阻火呼吸人孔
首页>>产品中心>>阻火呼吸人孔一、产品[阻火呼吸人孔]的详细资料：产品型号：ZHXRK500/600型产品名称：阻火呼吸人孔产品特点：阻火呼吸人孔价格,阻火呼吸人孔厂家,阻火呼吸人孔报价阻火呼吸人孔是我厂根据市场需求，参考国内外先进技术资料研制而成。
是安装在石油、化工等物料储罐上的安全应急通风装置，通常与阻火呼吸阀配套使用，既能避免因意外原因造成罐内急剧超压或真空时，损坏储罐而发生的事故；又能起到安全阻火作用。
是目前国内保护储罐安全的理想装置，产品填补了国内空白。
产品采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，以不锈钢波纹带为阻火层，来阻止火焰的通过，并设双抽屉口，为清洗更换阻火层提供了方便，缩短了时间。
总之，该产品具有定压排放、定压吸入、工闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。
二、主要技术参数：1、操作压力正压：+1765Pa(180mmH20)负压：一392Pa(一40mmH20)2、阻火等级：BS 5501：IIA级标准化3、使用温度：+60℃～一30℃4、适用范围：特别适用于贮存物料以氮气封顶的拱顶常压罐。
三、工作原理：在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正常压力。
当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气，维护罐内正常压力；当吸入大气带有火花、火焰时，阻火层起到“器壁效应”的作用来阻止火焰的通过，以保护储罐的安全。
四、阻火呼吸人孔主体材料：代号材料牌号相应牌号代号材料牌号相应牌号I 20 CS20 Ⅳ OCrl8NillTi SS321II OCrl9Ni9 SS304 V 0Crl7Ni2M02 88316III 00Crl9Nill SS304L V1 00Crl7Nil4M02 SS316L订货须知：一、①阻火呼吸人孔产品名称与型号②阻火呼吸人孔口径③阻火呼吸人孔是否带附件二、若已经由设计单位选定公司的阻火呼吸人孔型号，请按阻火呼吸人孔型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：抽屉阻火器阻火器防火呼吸阀阻爆燃型管道阻火器波纹型阻火器GTQ型波纹阻火器呼吸阀管道网型阻火器砾石阻火器丝口阻火器不锈钢呼吸阀呼吸式安全阀ZFQ-1型全天候阻火呼吸阀QZF-89型全天候阻火呼吸阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
阻火器原理
阻火器目录简介阻火器又名防火器，是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。
早在1928年阻火器就已被应用在石油工业中，以后又广泛用用于矿山、煤矿、水运及化学工业中。
在石油工业中，阻火器被广泛应用在石油及石油产品的储罐上。
当储存轻质石油产品的油罐遇到明火或雷击时，就可能引起火灾。
为了防止这种危险的产生而使用阻火器。
阻火器也常用在输送易燃气体的管道上。
假若易燃气体被引燃，气体火焰就会传播到整个管网。
为了防止这种危险的发生，也要采用阻火器。
阻火器也可以使用在有明火设备的管线上，以防止回火事故。
但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧。
工作原理关于阻火器的工作原理,主要有两种观点:一是基于传热作用;一是基于器壁效应。
1.传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。
当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。
设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。
2.器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。
当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。
当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。
随着阻火器通道尺寸的减小, 自由基与反应分子之间碰撞几率随之减少, 而自由基与通道壁的碰撞几率反而增加, 这样就促使自由基反应减低。
当通道尺寸减少到某一数值时, 这种器壁效应就造成了火焰不能继续传播的条件, 火焰即被阻止。
低压储罐呼吸阀(压力真空泄放阀)安装使用说明
压力真空泄放阀（呼吸阀）（天津精凯阀门制造有限公司天津）工程师：李志强1 概述压力真空泄放阀 (通常称作呼吸阀) 是保证化学介质在储罐内的正常储存和安全作业 ,采用10%超压技术阀盘加与FEP膜片结合，增强了阀的密封性减少介质的挥发损耗 , 避免储罐因超压引起胀裂或凹陷的重要设备。
按照 API 2000 标准 , 压力真空泄放阀的工作范围≤0.1103 MPa。
压力真空泄放阀的工作原理如图 1 所示。
A 通道与储罐通过法兰连接 , 当储罐由于进料或温度升高等原因导致超压时 (图 1a) , 罐内介质顶开上阀盘通过 B 通道向大气泄压 , 从而储罐不会被胀裂。
当储罐由于出料或温度降低等原因导致真空时 (图1b)外界空气顶开下阀盘进入储罐 , 避免储罐出现凹陷的现象。
2 工作原理1.上阀盘2.下阀盘（a）储罐超压（b）储罐真空图1 重力加载式3类型压力真空泄放阀的类型很多, 应根据不同的工况选用不同的类型。
按力的作用方式分类 , 该阀分为直接作用式和先导式 (图 2) , 其中直接作用式又分为重力加载式 (图 1) 和弹簧加载式(图 3) 。
按排放方式分类 , 该阀可分为大气排放式 (图 1)和管道排放式 (图 2) 。
按实现功能分类 , 该阀可分为压力真空泄放式 (图 1) 、压力泄放式 (图 4)和真空泄放式 (图 5) 。
具体选择方法是按照储罐体积的大小来选配一定口径的阀门。
API 2000 对选择压力真空泄放阀的口径规定 , 需要根据给定的要求泄放量进行计算。
经计算确定的口径比根据国内标准选用的阀门口径小 , 从而能节省一定的成本。
API 2000 计算选型必需的参数有介质摩尔质量、泄放温度、要求泄放量、设定压力和允许超压等 , 根据储罐的实际工作参数 , 可计算出阀门口径 , 给出额定泄放量。
图2 先导式图4 压力泄放式图3 弹簧加载式图5 真空泄放式4典型安装图上图是典型的储罐安全保护装置安装图。
呼吸阀原理ppt课件
呼吸阀
油罐呼吸系统结构示顶罐
透光口 机械呼吸阀 阻火器
完整最新ppt
1
储油罐付油演示图
完整最新ppt
2
呼吸阀
结构原理图
完整最新ppt
3
油罐进油时
储油罐进油演示图
完整最新ppt
4
呼吸阀
结构原理图
机械呼吸阀
工作原理
压力阀 真空阀
呼吸阀的作用是保持油罐气体空间压力在一 定范围内， 以减少蒸发损失，保证油罐安全。机 械式呼吸阀由压力阀和真空阀两部分组成。 当罐
p p0
P0> P P0 大气压
p0 p
P0< P P 罐内气压
内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀盘，向罐内补入空气，使压 力不再下降， 以免油罐抽瘪。当罐内气体空间的 压力超过油罐设计压力时，压力阀被气体顶开 ， 气体从罐内排出， 使罐内压力不再上升。
完整最新ppt
5
呼吸阀
悬式隔板
结构原理图
p0
盛液槽 连接管
p
（a） P0= P
（b） P0< P
液压安全阀
工作原理
当机械呼吸阀因锈蚀或冻结而不能动 作时，液压式安全阀工作，保证油罐的安
P0:大气压 全。当罐内压力增高时， 罐内的气体通过 P:罐内气压 中心管的内环空间， 把油封挤入外环空
间（b）图；若压力继续升高，内环油面 和中间隔板下缘相平时，罐内气体通过隔 板下缘逸入大气，使罐内气体压力不再上 升。反之，当罐内出现负压时，外环空间 的油封降低被大气压入内环空间（c）图， 外环液面到达中间隔板的下缘时，空气进 入罐内，使罐内压力不再下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻火器又名防火器，是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。
早在1928年阻火器就已被应用在石油工业中，以后又广泛用用于矿山、煤矿、水运及化学工业中。
在石油工业中，阻火器被广泛应用在石油及石油产品的储罐上。
当储存轻质石油产品的油罐遇到明火或雷击时，就可能引起火灾。
为了防止这种危险的产生而使用阻火器。
阻火器也常用在输送易燃气体的管道上。
假若易燃气体被引燃，气体火焰就会传播到整个管网。
为了防止这种危险的发生，也要采用阻火器。
阻火器也可以使用在有明火设备的管线上，以防止回火事故。
但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧。
波纹阻火器型号： ZHQ-B口径：50-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢ZHQ-B新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
抽屉式波纹阻火器型号： ZHQ-2 口径：50-250mm 压力：材质：碳钢、不锈钢ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。
该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。
氧气管道阻火器型号：ZHQ-Y 口径：15-500mm 压力： 2.5MPa / 4.0MPa 材质：不锈钢 /铜FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。
可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。
阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
天燃气阻火器型号：ZHQ-R 口径：15-250mm 压力：PN16-PN25 材质：碳钢、不锈钢主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。
结构合理，重量轻、耐腐蚀。
易检修，安装方便。
阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
阻火器主要由壳体和滤芯两部分组成。
壳体应具有足够的强度，以承受爆炸产生的冲击压力。
滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。
金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。
目前国内的阻火器通常采用16~22目金属网，为4~12层。
波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。
波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。
关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。
1传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。
当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。
设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。
2 器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。
当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。
当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。
3 最大实验安全间隙—MESG值火焰通过阻火元件的细小通道并在通道内降温。
当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。
或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。
因此,把在一定条件下(0. 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”(MESG,Maximum Experimental Safe Gap) 。
阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。
因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。
在具体选择时,又根据MESG值将气体划分为几个等级。
目前国际上经常采用两类方法。
一是美国全国电气协会(NEC) 的分类法,它根据气体的MESG值将气体分为四个等级(A ,B ,C ,D) ;另一类是国际电工协会( IEC) 的方法,它也将气体分为四个等级( IIC , IIB , IIA 及I) 。
两种标准划分的各类气体的MESG 值及测试气体如表1所示。
表1 两种MESG分类标准NEC IEC MESG/ mm 测试气体A IIC 0. 25 乙炔B IIC 0. 28 氢气C IIB 0. 65 乙烯D IIA 0. 90 丙烯G M I 1. 12 甲烷这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。
一般分为两类：一类是用于大型氢气管道的阻火器。
这种阻火器采用法兰连接。
按管道的内径来命名规格：DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格。
第二类是用于氢气瓶的阻火器。
一般有三种：第一种是接氢气瓶的（一头是螺纹M16*1.5，一头是Φ8或Φ10皮接头);第二种是两端带螺纹(M16*1.5)的;氢气瓶阻火器第三种是两端均带皮接头（Φ8或Φ10)阻火器分为防爆型、耐烧型和防震型三种。
设于油罐顶部与机械呼吸阀串联安装的阻火器通常为防爆型。
维修和保养原则1)、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2)、阻火器上的流向标记必须与介质流向一致。
3)、每隔半年应检查一次。
检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4)、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5)、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6)、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
一般选用原则所选用的阻火器，其安全阻火速度应大于安装位置可能达到的火焰传播速度。
与燃烧器连接的可燃气体输送管道，在无其它防回火设施时，应设阻火器。
阻止以亚音速传播的火焰，应使用阻爆燃型阻火器，其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器，其安装位置应远离火源。
不同公称直径的阻爆轰型阻火器，所要求的距火源最小安装距离见表。
在寒冷地区使用的阻火器，应选用部分或整体带加热套的壳体，也可采用其它伴热方式。
在特殊情况下，可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器。
安装于管端的阻火器，当公称直径小于D N5 0时宜采用螺纹连接; 当公称直径大于或等于DN50时，应采用法兰连接。
安装于管道中的阻火器，应采用法兰连接。
安装于管端的阻火器，应带有可自动开启的防雨通风罩。
储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型。
储罐顶部的油气排放管道，应在与罐顶的连接处选用阻爆轰型阻火器。
储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器。
紧急放空管应设置阻爆燃型阻火器。
装卸设施的油气排放 ( 或回收)总管与各支线的气相管道之间应设置阻爆轰型阻火器。
可燃气体放空管道在接入火炬前，若设置阻火器时，应选用阻爆轰型阻火器。
安装于管端的阻火器壳体，宜采用铸铁和含镁量不大于 0 . 5 % 的铸铝合金，也可按设计要求采用其它材料:安装于管道中的阻火器壳体，应采用铸钢或碳钢焊接，阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢;安装于管端的阻火器芯壳及芯件压环，宜采用铸铁或铸铝。
阻火器的性能是否能达到预期的效果，起到阻火的作用，必须对阻火器进行测试。
阻火器除具备有一定的机械强度外，还要经过阻爆和耐烧的试验，并应达到试验标准的要求。
阻爆试验即在一定距离内将试验装置内的可燃气体点燃，所产生的火焰或火花不能穿过阻火器而被阻止和熄灭，这种试验称为阻爆试验。
耐烧试验是在没有回燃的条件下，可燃气体火焰通过阻火层并在阻火层上面持续燃烧。
阻火层能够承受一定时间的火焰燃烧而不被烧坏，这种试验称为耐烧试验。
阻火器根据使用的目的，可以同时具有阻爆性能和耐烧性能，也可以只具有阻爆性能或耐烧性能。
因此阻火器的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目。
没有进行过这种测试鉴定的阻火器是不能使用的。
对阻火器进行测试鉴定的要求，世界各国不尽相同，现将几个国家对阻火器测试要求的情况简介如下：（1）英国消防研究部门要求阻火器应具备阻爆和耐烧两种性能。
测试阻火器的介质不能使用氢气和乙炔气体，规定使用丙烷。
阻火器耐烧时间要求2小时。
（2）西德国家标准规定，对于容量大于1000升的储罐上用的阻火器必须具备阻爆和耐烧两种性能。
试验介质不能用氢气和乙炔气体，要求阻火器耐烧时间为2小时。
（3）苏联对阻火器要求具备阻爆和耐烧两种性能。
试验用的介质即为阻火器使用时的介质。
阻火器耐烧时间要求为2小时。
（4）日本对阻火器要求进行阻爆和耐烧性能的试验，试验介质可用已烷气体。
（5）美国于1936年制定石油及汽油储罐阻火器测试国家标准，后又经过几次修订。
标准要求石油储罐上的阻火器应具备阻爆和耐烧两种性能。
1、防爆波纹阻火器2、防爆阻火透气帽3、防爆阻火呼吸阀4、储罐阻火器5、散热阻火器6、阻爆轰型阻火器7、阻爆燃型阻火器8、抽屉式阻火器1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
8、易燃易爆溶剂系统（如反应釜及储罐放空口等）。
1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。
可见呼吸阀、阻火器是储罐不可缺少的安全设施。
