三轴加速度计组的试验方法和装置
三轴加速度原理
三轴加速度原理三轴加速度原理是指在三维空间中测量和计算物体的加速度。
三轴加速度原理是基于牛顿第二定律和三轴加速度传感器的工作原理。
三轴加速度传感器能够同时测量物体在x、y和z轴上的加速度，并将这些加速度信息转换成电信号输出。
三轴加速度原理的基本思想是利用三轴加速度传感器测量物体在三个不同方向上的加速度，从而得到物体的加速度矢量。
根据牛顿第二定律，物体的加速度等于物体所受的合外力除以物体的质量。
因此，通过测量物体的加速度，可以得到物体所受的合外力的大小和方向。
三轴加速度传感器通常采用微机电系统（MEMS）技术制造，其基本原理是利用微小的质量块和弹簧系统来测量加速度。
当物体受到加速度时，质量块会受到惯性力的作用而发生位移，这个位移可以通过压电效应或电容效应转换成电信号输出。
三轴加速度传感器通常由三个独立的单轴加速度传感器组成，每个单轴传感器可以测量物体在相应轴上的加速度。
通过三轴加速度传感器的组合使用，可以同时测量物体在x、y和z轴上的加速度，从而得到物体的三维加速度。
三轴加速度传感器的典型应用包括医疗设备、车辆导航、智能手机和游戏控制器等。
在医疗设备中，三轴加速度传感器可以用于监测患者的运动和姿势，从而提供给医生有关患者健康状况的信息。
在车辆导航中，三轴加速度传感器可以用于测量车辆的加速度和转弯角度，从而提供给导航系统有关车辆行驶状态的信息。
在智能手机和游戏控制器中，三轴加速度传感器可以用于检测用户的手势和动作，从而实现触摸屏幕、倾斜控制和动作感知等功能。
三轴加速度原理的研究和应用对于物体运动的测量和分析具有重要的意义。
通过利用三轴加速度传感器可以实现对物体加速度的准确测量和分析，从而可以研究物体的运动规律、判断物体的姿势和动作，并应用于各种领域的工程和科学研究中。
此外，三轴加速度传感器还可以与其他传感器（如陀螺仪和磁力计）结合使用，以实现对物体在三维空间中的运动状态的全面测量和分析。
总之，三轴加速度原理是利用三轴加速度传感器测量和计算物体的加速度的基本原理。
三轴数字加速度传感器ADXL345技术资料
概述：ADXL345 是一款小而薄的超低功耗3 轴加速度计，分辨率高(13 位)，测量范围达± 16g。
数字输出数据为16 位二进制补码格式，可通过SPI(3 线或4 线)或I2C 数字接口访问。
ADXL345 非常适合移动设备应用。
它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。
其高分辨率(3.9mg/LSB)，能够测量不到1.0°的倾斜角度变化。
该器件提供多种特殊检测功能。
活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。
敲击检测功能可以检测任意方向的单振和双振动作。
自由落体检测功能可以检测器件是否正在掉落。
这些功能可以独立映射到两个中断输出引脚中的一个。
正在申请专利的集成式存储器管理系统采用一个32 级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。
低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。
ADXL345 采用3 mm × 5 mm × 1 mm，14 引脚小型超薄塑料封装。
对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C直接和单片机通讯等优点。
特性：超低功耗：VS= 2.5 V 时（典型值），测量模式下低至23uA，待机模式下为0.1μA 功耗随带宽自动按比例变化用户可选的分辨率10 位固定分辨率全分辨率，分辨率随g 范围提高而提高，±16g 时高达13 位(在所有g 范围内保持4 mg/LSB 的比例系数)正在申请专利的嵌入式存储器管理系统采用FIFO 技术，可将主机处理器负荷降至最低。
单振/双振检测，活动/非活动监控，自由落体检测电源电压范围：2.0 V 至3.6 VI / O 电压范围：1.7 V 至VSSPI（3 线和4 线）和I2C 数字接口灵活的中断模式，可映射到任一中断引脚通过串行命令可选测量范围通过串行命令可选带宽宽温度范围（-40°C 至+85℃）抗冲击能力：10,000 g无铅/符合RoHS 标准小而薄：3 mm× 5 mm× 1 mm，LGA 封装模组尺寸：23*18*11mm（高度含插针高度应用：机器人控制、运动检测过程控制，电池供电系统硬盘驱动器(HDD)保护，单电源数据采集系统手机，医疗仪器，游戏和定点设备，工业仪器仪表，个人导航设备电路功能与优势ADXL345是一款小巧纤薄的低功耗三轴加速度计，可以对高达±16 g的加速度进行高分辨率（13位）测量。
一种基于三轴加速度传感器的倾角测量装置
ｇ
的静态 自校 正 以及肢体 运动 姿态 检测 等实 际场合 。但 在
全量程范 围内测量精度不高 的问题较突 出。
文 中使用 Ａ Ｄ Ｘ Ｌ ３ ３ ５三轴加 速 度传感 器 获取 姿态 信息 ， 经
Ａ Ｒ Ｍ ７微处 理器计算处理后 得到倾 角数 据并显 示在 １ ６ ０ ２液 晶
０． ２。 ．
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｔ ｒ ｉ ａ ｘ ｉ ｌ ａ ａ ｃ ｃ ｅ ｌ ｅ ｒ ｏ ｍｅ ｔ ｅ ｒ ； ｔ ｉ ｌ ｔ ｎｇ ａ ｌ ｅ； ｉ ｎ ｔ ｅ ｐｏ ｒ ｌ ａ ｔ ｉ ｏ ｎ ｃ ｏ ｍｐ ｅ ｎ ｓ ａ ｔ ｉ ｏ ｎ
０ 引 言
＝
一
Ｌ Ｉ Ｚ ｈ ｉ ， ＷＡ Ｎ Ｇ Ｄ ｉ ， Ｙ Ａ Ｎ Ｇ Ｈ ａ ｏ ， Ｚ Ｈ Ａ Ｎ Ｇ Ｈ ｏ ｎ ｇ — ｋ ｕ ｉ ， Ｃ Ｈ Ｅ Ｎ Ｙ ａ ｎ － ｊ ｕ ｎ
（ Ｓ ｈ ａ ｎ ｇ ｈ ａ ｉ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｓ ｈ ａ ｎ ｈａ ｇ ｉ Ｋｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ａ ｕ ｔ ｏ ｍａ ｔ ｉ ｏ ｎ ｎｄ ａ Ｒ ｏ ｂ ｏ ｉ ｔ ｃ ｓ ， Ｓ ｈ ｎｇ ａ ｈａ ｉ ２ ０ ０ ０ ７ ２ ， Ｃ ｈ ｉ ｎ ａ ）
基于3轴加速度计ADXL345的全功能计步器设计
基于3轴加速度计ADXL345的全功能计步器设计简介计步器是一种颇受欢迎的日常锻炼进度监控器，可以激励人们挑战自己，增强体质，帮助瘦身。
早期设计利用加重的机械开关检测步伐，并带有一个简单的计数器。
晃动这些装置时，可以听到有一个金属球来回滑动，或者一个摆锤左右摆动敲击挡块。
如今，先进的计步器利用MEMS（微机电系统）惯性传感器和复杂的软件来精确检测真实的步伐。
MEMS惯性传感器可以更准确地检测步伐，误检率更低。
MEMS惯性传感器具有低成本、小尺寸和低功耗的特点，因此越来越多的便携式消费电子设备开始集成计步器功能，如音乐播放器和手机等。
ADI公司的3轴加速度计ADXL335, ADXL345和 ADXL346小巧纤薄，功耗极低，非常适合这种应用。
本文以对步伐特征的研究为基础，描述一个采用3轴图1. 各轴的定义让我们考虑步行的特性。
图2描绘了一个步伐，我们将其定义为单位步行周期，图中显示了步行周期各阶段与竖向和前向加速度变化之间的关系。
图2. 步行阶段与加速度模式图3显示了与一名跑步者的竖向、前向和侧向加速度相对应的x、y和z轴测量结果的典型图样。
无论如何穿戴计步器，总有至少一个轴具有相对较大的周期性加速度变化，因此峰值检测和针对所有三个轴上的加速度的动态阈值决策算法对于检测单位步行或跑步周期至关重要。
图3. 从一名跑步者测得的x、y和z轴加速度的典型图样算法步伐参数数字滤波器：首先，为使图3所示的信号波形变得平滑，需要一个数字滤波器。
可以使用四个寄存器和一个求和单元，。
当然，可以使用更多寄存器以使加速度数据更加平滑，但响应时间会变慢。
图4. 数字滤波器图5显示了来自一名步行者所戴计步器的最活跃轴的滤波数据。
对于跑步者，峰峰值会更高。
图5. 最活跃轴的滤波数据动态阈值和动态精度：系统持续更新3轴加速度的最大值和最小值，每采样50次更新一次。
平均值(Max + Min)/2称为“动态阈值”。
三轴加速度计算欧拉角
三轴加速度计算欧拉角
三轴加速度计通常采用电容式感应方式来测量加速度。
它包含一个或多个微电子机械系统（MEMS）加速度传感器，传感器内部有一个质量可以在受力时移动的结构。
当物体受到外力作用时，传感器内部的质量结构会发生位移，由位移量可以计算得到物体的加速度。
为了得到物体的欧拉角，首先需要根据三轴加速度计的数据计算出物体的加速度值，然后再根据加速度值计算出物体的姿态角度。
具体的计算过程如下：
1.将三轴加速度计的数据转化为加速度的物理量。
三轴加速度计通常输出的是模拟电压值或数字数值，需要经过转换才能得到物体的加速度。
转换过程通常涉及到校准、放大或数字信号处理等步骤。
2. 根据加速度数据计算物体的倾斜角度。
三轴加速度计的数据包含了物体在X、Y、Z轴方向上的加速度值，可以通过计算向量和力的夹角来得到物体的倾斜角度。
根据三角函数的关系，有sinθ = Ax / g，cosθ = Ay / g，其中Ax和Ay是物体在X和Y轴方向上的加速度值，g是重力加速度。
通过计算反余弦函数可以得到物体的倾斜角度。
3. 根据倾斜角度计算物体的偏航角。
倾斜角度只能得到物体的俯仰（pitch）和横滚（roll）角度，要得到物体的偏航（yaw）角度还需要考虑物体的自旋（rotation）。
可以通过结合磁力计等其他传感器的数据来计算物体的偏航角度。
综上所述，三轴加速度计可以通过测量物体在三个方向上的加速度来计算物体的姿态角度。
计算欧拉角的过程主要包括将加速度数据转化为加速度的物理量、计算物体的倾斜角度和偏航角度。

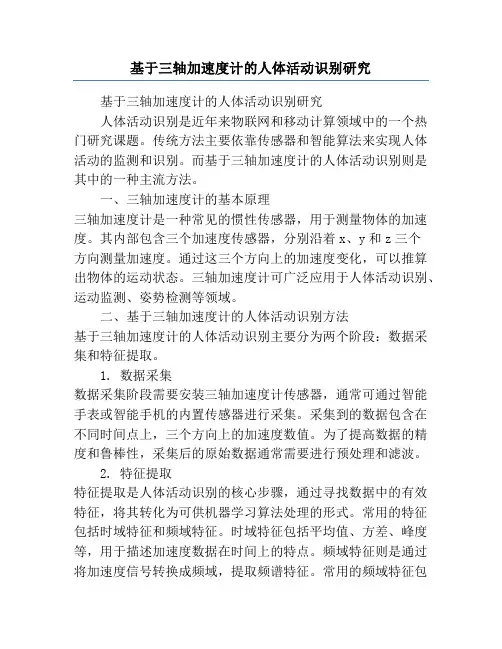

基于三轴加速度计的人体活动识别研究
