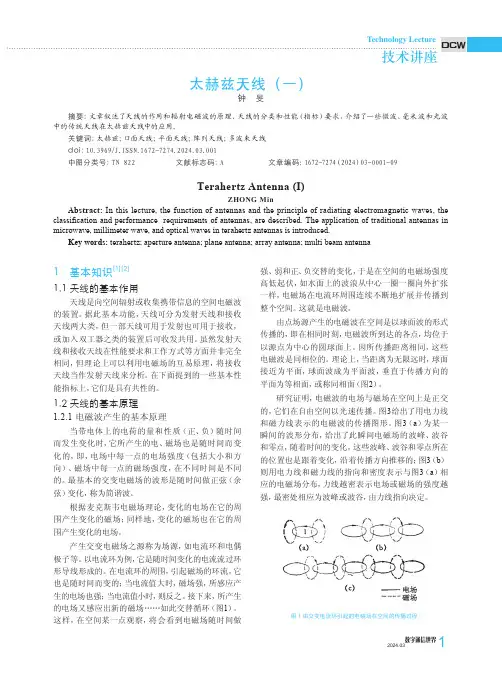

技术讲座1数字通信世界2024.031 基本知识[1][2]1.1 天线的基本作用天线是向空间辐射或收集携带信息的空间电磁波的装置。

据此基本功能,天线可分为发射天线和接收天线两大类,但一部天线可用于发射也可用于接收,或加入双工器之类的装置后可收发共用。

虽然发射天线和接收天线在性能要求和工作方式等方面并非完全相同,但理论上可以利用电磁场的互易原理,将接收天线当作发射天线来分析。

在下面提到的一些基本性能指标上,它们是具有共性的。

1.2 天线的基本原理1.2.1 电磁波产生的基本原理当带电体上的电荷的量和性质(正、负)随时间而发生变化时,它所产生的电、磁场也是随时间而变化的,即,电场中每一点的电场强度(包括大小和方向)、磁场中每一点的磁场强度,在不同时间是不同的。

最基本的交变电磁场的波形是随时间做正弦(余弦)变化,称为简谐波。

根据麦克斯韦电磁场理论,变化的电场在它的周围产生变化的磁场;同样地,变化的磁场也在它的周围产生变化的电场。

产生交变电磁场之源称为场源,如电流环和电偶极子等。

以电流环为例,它是随时间变化的电流流过环形导线形成的。

在电流环的周围,引起磁场的环流,它也是随时间而变的;当电流值大时,磁场强,所感应产生的电场也强;当电流值小时,则反之。

接下来,所产生的电场又感应出新的磁场……如此交替循环(图1)。

这样,在空间某一点观察,将会看到电磁场随时间做强、弱和正、负交替的变化,于是在空间的电磁场强度高低起伏,如水面上的波浪从中心一圈一圈向外扩张一样,电磁场在电流环周围连续不断地扩展并传播到整个空间。

这就是电磁波。

由点场源产生的电磁波在空间是以球面波的形式传播的,即在相同时刻,电磁波所到达的各点,均位于以源点为中心的圆球面上。

因所传播距离相同,这些电磁波是同相位的。

理论上,当距离为无限远时,球面接近为平面,球面波成为平面波,垂直于传播方向的平面为等相面,或称同相面(图2)。

研究证明,电磁波的电场与磁场在空间上是正交的,它们在自由空间以光速传播。

多波束智能天线GSM系统融合技术研究

多波束智能天线GSM系统融合技术研究
波 束 转 换 天 线 采 用 分 区寻 呼 的方 式 , 是 把 天 就 线 的 波束 分 成 多 个 不 同 角 度 的分 区 。 波 束 转 换 天 线 在分 区 的 基 础 上 向 用 户 方 向 发 送 多 个 波 束 , 过 测 通 量 各个 波 束 的 信 号 强 度 跟 踪 移 动 用 户 , 在 移 动 用 能 户移动时逐个转换 波束 , 且能较好地抑制 干扰 , 并 提 高服务质量 。 自适 应 数 字 处 理 技 术 的 智 能 天 线是 利 用 数 字 信 号 处理 的 算 法 去 测 量 不 同 波 束 的信 号 强 度 , 因而 能 动 态 地 改 变 波 束 , 天 线 的 传 输 功 率 集 中。 应 用 空 使 间 处理 技 术 可 以 增 强 信 号 能 力 , 多 个 用 户 共 同 使 使 的 作 用 , 性 能 主 要 通 过 中 断 其 概 率 ( u a ep o a it ) 到 体 现 。 o tg rb bly 得 i
假定 存 在 N 个 同频 复 用 小 区 , 频 防 护 比 为 射
), 能 天 线 波束 数 目为 M , 统 的 中 断概 率 为 载 波 ,智 系
2 多 波 束 天 线 提 高 G M 移 动 通 信 系 S 统 性 能 分 析
在 GS 移 动 通 信 环 境 中 , 号 主 要 受 到 快 衰 M 信
分 别 为 波 束 转 换 (wi h db a 技 术 和 自适 应 空 间 s t e em) c 数 字 处  ̄ (d pies ail ii l rcsig 技 术 。 a a t p t gt o es ) v ad ap n
干扰 比( I小于射频防护 比时的概率 : C/ ) P = P( I < ) CR , )

卫星通信抗干扰技术及其发展趋势

卫星通信抗干扰技术及其发展趋势

卫星通信抗干扰技术及其发展趋势摘要;卫星通信本质上属于无线通信方式,即在地球轨道上借助卫星实现中继通信。

它广泛应用于定位、检测和通信。

随着当今时代科学技术的发展和创新,以及人们对通信需求的不断增加,卫星通信技术逐渐成熟。

然而,由于大多数通信卫星处于地球静止轨道,这种独特的限制导致大量卫星部署在地球轨道上。

因此,对频率资源的利用有很大的限制。

面对日益增长的通信业务需求,我们要积极推进卫星通信抗干扰技术的创新和优化,在了解各种干扰因素的基础上有效应对,努力维护卫星通信的安全稳定。

关键词:卫星通信;抗干扰技术;发展;趋势1 卫星通信的干扰因素1.1 电磁干扰电磁干扰是影响卫星通信质量的典型因素。

当今时代,随着电子技术和信息技术的不断发展和创新,电子设备已经渗透到人类社会的各个角落,这些电子设备发出的电磁信号必然会影响卫星通信信号的传输,尤其是雷达系统、广播信号和微波通信,这种电磁干扰功率大,影响不可忽视。

此外,工业生产设备的电气噪声、医疗设备的电磁波以及地球站设施质量问题造成的杂波也在一定程度上影响了卫星通信的信号传输质量。

1.2通信系统干扰在卫星通信系统运行过程中,地面站与卫星之间的信号传输主要依靠通信信号处理设备来实现。

随着这项技术的广泛应用,技术创新没有同步提高,导致现有卫星频率资源不足。

它们中的大多数只能在同一频率上独立运行。

此外,由于相邻卫星之间的隔离不够,卫星通信之间可能存在耦合效应,导致通信质量下降。

1.3自然环境干扰自然环境干扰难以避免,主要是因为卫星处于宇宙环境中。

无论是太阳噪声、行星运动、大气粒子散射、电离层闪烁、太阳黑子异常等,产生的射线或能力都有能力产生覆盖范围广的高能电磁波束,这将不可避免地影响卫星通信系统的正常运行,信号传输质量降低。

2 卫星通信抗干扰技术分析2.1 扩展频谱技术扩频技术是将编码序列的频谱独立于信号进行扩展,使其带宽远远超过所需的最小范围。

扩频技术是目前应用最广泛的抗干扰技术。

星上处理技术

星上处理技术

星上处理技术[英文名称] on board processing technology[定义]为了卫星通信能与宽带综合业务数字网(ISDN)、异步转移模式(A TM)标准兼容,卫星与光缆无缝连接,卫星必须克服带宽、传输质量、时延、雨衰及保密等问题,还必须具备星上交换能力。

因此,只有通过星上处理技术来实现。

星上处理技术包括:比特再生、前向纠错、基带解调、路由切换、编路、功率可控矩阵、信道带宽可调(数字滤波)、波束成形、多波束天线和切换以及星间链路等技术。

[国外概况]1976年发射的林肯实验卫星(LES)-8、LES-9两颗军用实验卫星上,首次进行了简单的比特再生和几个波束的多波束天线技术等星上处理技术实验。

由于这一技术可以降低干扰、改善信道质量,在随后的军用通信卫星中普遍采用了此项技术。

在1975年发射的国际通信卫星Intelsat-IV A,采用了两个波束的天线,从此,多波束天线技术开始发展。

80年代,由于商用通信卫星的飞速发展,静止轨道频率资源短缺,而多波束的频率复用特性使其具备了巨大优势,从而得到迅速发展。

从几个波束发展到了几十个、上百个波束,技术也发生了根本性的变化。

目前,除了多波束频率复用特性外,提高卫星有效各向同性辐射功率(EIRP)从而降低对地面终端的要求,也越来越受到重视。

但不同波束之间的用户连接困难问题,则需要连接不同波束的微波切换矩阵。

1991年1月发射Inteolsat-F1及随后发射的F2首次采用了微波切换矩阵,实现了6个波束之间的互连。

1993年9月发射的先进通信技术卫星(ACTS)是美国国家航空航天局(NASA)为保持美国在通信卫星领域的领先地位而研制的一颗具有多项星上处理技术的先进技术实验卫星。

它开创了星上处理技术的新局面。

有众多美国公司参与了ACTS计划的先期研制,从而使他们在星上处理技术方面前进了一大步,并为其以后的发展打下了牢固的基础。

其中摩托罗拉公司开发了星上基带交换技术、TRW、Loral等公司研制了点波束天线技术和微波交换矩阵、电磁科学公司研制了波束成形网络、TRW、休斯等公司研制了Ka频段发射和接收设备、Comsat和BBW公司开发了网络控制技术。

低副瓣多波束Rotman透镜天线设计

低副瓣多波束Rotman透镜天线设计

A w i eo e Ro m a n Lo S d l b t n Le s Ant n a wih M u t. e m e n t lib a
U e g, I Y —h F n L U iz i
( otw s C i st eo l t ncTcn l y C e gu6 0 3 , h a Suh et hn I tu f e r i eho g , hnd 10 6 C i ) a n it E co o n
关键 词 : 多波束天 线 ; o a R t n透镜 ; m 波导 ; 螺钉 移相 器 ; 副 瓣 ; a 低 K 频段 中 图分类 号 :N 2 T 83 文 献标 识码 : A d i1 .9 9 ji n 10 —83 .0 1 1 .1 o:0 3 6 / . s .0 1 9x 2 1 .0 09 s
Absr c : lW ieo t n ln ne n Sd v lp d wh c p rtsa a d wih 1 e ms. h n ta t A O sd lbe Roma e s a tn a i e eo e ih o e ae tKa b n t 6 b a r e a — g lr itra ewe n b a Ss l rta afp we e dh.ti tu t rd wi — p a e wa e u d ua n ev lb t e e msi mal h n h l o rb a wit I Ssr cu e t H e m h ln v g ie.
T es e b eue ycnei a e so a i etw e 0t.et e l so s hth i l ei h i l ei r cdb acl gpt r f d cn toba Dr T s rs t hw a tes e b do S d n tn a m s u t do S

无线电监测技术研究现状和发展方向

无线电监测技术研究现状和发展方向

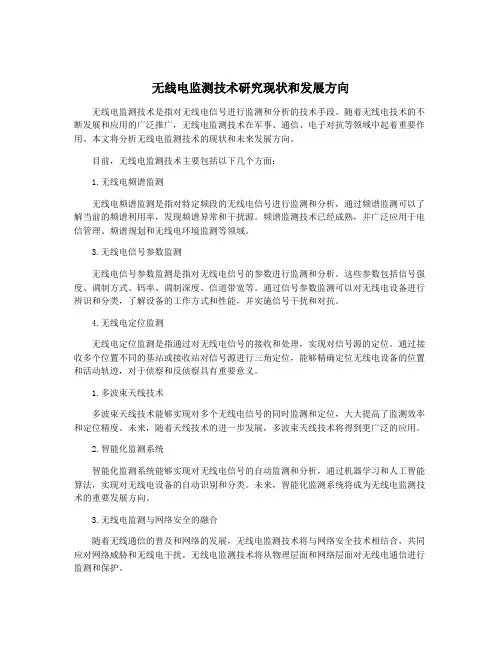

无线电监测技术研究现状和发展方向无线电监测技术是指对无线电信号进行监测和分析的技术手段。
