同时多波束相控阵天线技术
宽带多波束星载相控阵天线技术
宽带多波束星载相控阵天线技术
何凌云;梁宇宏
【期刊名称】《电子技术应用》
【年(卷),期】2024(50)6
【摘要】为了满足星载Ka波段相控阵天线瞬时工作带宽大、同时多波束的需求,设计了一种基于子阵内相移和子阵间延迟的宽带模拟多波束相控阵天线。
设计的28×28单元阵列分为4个子阵列结构,子阵列内的每个单元使用移相器,子阵列之间使用延迟线。
这种移相器和延迟线的组合控制方案可以实现相控阵天线的宽带广角扫描。
仿真结果表明,在800 MHz的瞬时工作带宽和±54°的扫描角下,所提出的天线的指向精度偏差不超过0.4°,增益恶化不超过0.5 dB。
同时,采用封装天线(AiP)架构实现了天线的轻薄化、集成化,适用于宽带多波束星载相控阵天线的设计。
【总页数】7页(P77-83)
【作者】何凌云;梁宇宏
【作者单位】中国西南电子技术研究所
【正文语种】中文
【中图分类】TN86
【相关文献】
1.星载多波束相控阵天线设计与综合优化技术研究
2.可重构星载多波束相控阵天线设计与实现
3.基于子阵列的低轨星载多波束相控阵天线的设计与实现
4.星载多波束相控阵馈电反射面天线研究
5.某星载多波束相控阵天线结构设计与分析
因版权原因，仅展示原文概要，查看原文内容请购买。
基于多频点多波束的相控阵雷达天线接收测量方法

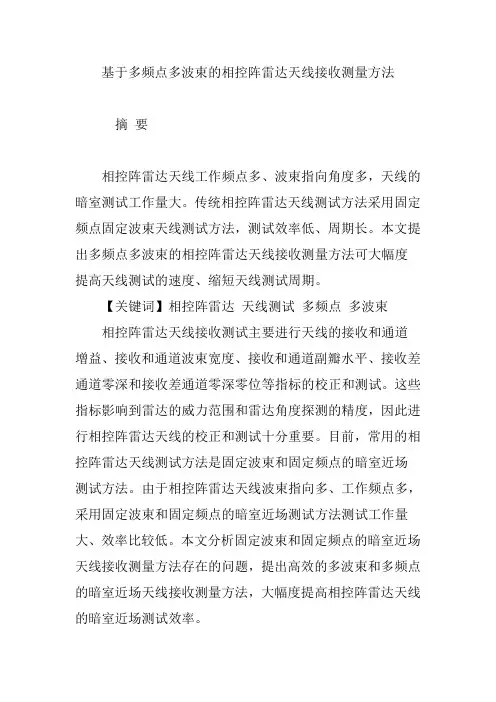

基于多频点多波束的相控阵雷达天线接收测量方法摘要相控阵雷达天线工作频点多、波束指向角度多，天线的暗室测试工作量大。
