城市复杂环境安全爆破技术研究

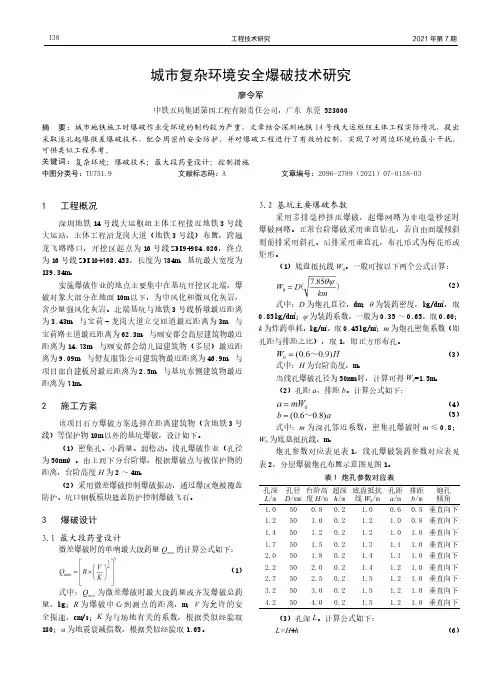

工程技术研究2021年第7期138城市复杂环境安全爆破技术研究廖令军中铁五局集团第四工程有限责任公司，广东 东莞 523000摘 要：城市地铁施工时爆破作业受环境的制约较为严重，文章结合深圳地铁14号线大运枢纽主体工程实际情况，提出采取逐孔起爆微差爆破技术，配合周密的安全防护，并对爆破工程进行了有效的控制，实现了对周边环境的最小干扰，可供类似工程参考。
关键词：复杂环境；爆破技术；最大段药量设计；控制措施中图分类号：TU751.9 文献标志码：A文章编号：2096-2789（2021）07-0138-031 工程概况深圳地铁14号线大运枢纽主体工程接近地铁3号线大运站，主体工程沿龙岗大道（地铁3号线）布置，跨越龙飞路路口，开挖区起点为16号线ZDK9+984.026，终点为16号线ZDK10+768.453，长度为784m，基坑最大宽度为139.34m。
实施爆破作业的地点主要集中在基坑开挖区北端，爆破对象大部分在地面10m以下，为中风化和微风化灰岩，含少量强风化灰岩。
北端基坑与地铁3号线桥墩最近距离为3.43m，与宝荷-龙岗大道立交匝道最近距离为3m，与宝荷路主道最近距离为62.3m，与颐安都会高层建筑物最近距离为14.73m，与颐安都会幼儿园建筑物（多层）最近距离为9.09m，与舒友服饰公司建筑物最近距离为46.9m，与项目部自建板房最近距离为2.5m，与基坑东侧建筑物最近距离为71m。
2 施工方案该项目石方爆破方案选择在距离建筑物（含地铁3号线）等保护物10m以外的基坑爆破，设计如下。
（1）密集孔、小药量、弱松动、浅孔爆破作业（孔径为50mm）。
由上而下分台阶爆，根据爆破点与被保护物的距离，台阶高度H为2～4m。
（2）采用微差爆破控制爆破振动，通过爆区炮被覆盖防护、坑口钢板模块遮盖防护控制爆破飞石。
3 爆破设计3.1 最大段药量设计微差爆破时的单响最大段药量Qmax的计算公式如下：（1）式中：Qmax为微差爆破时最大段药量或齐发爆破总药量，kg；R为爆破中心到测点的距离，m；V为允许的安全振速，cm/s；K为与场地有关的系数，根据类似经验取180；α为地震衰减指数，根据类似经验取1.65。
爆破开挖施工方法及技术措施

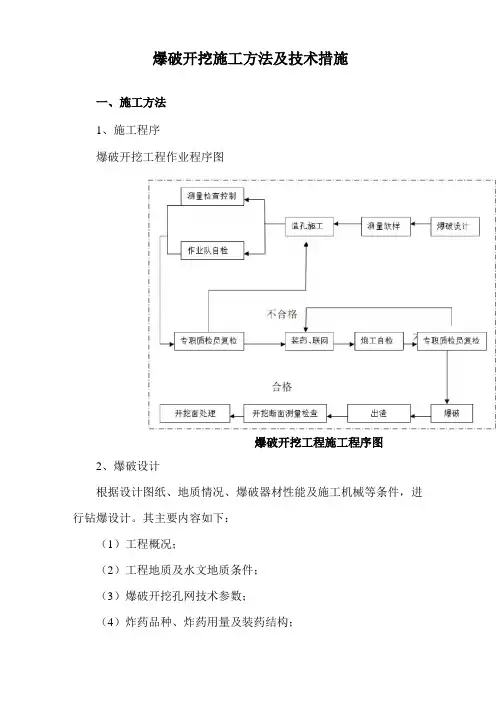

爆破开挖施工方法及技术措施一、施工方法1、施工程序爆破开挖工程作业程序图爆破开挖工程施工程序图2、爆破设计根据设计图纸、地质情况、爆破器材性能及施工机械等条件，进行钻爆设计。
其主要内容如下：（1）工程概况；（2）工程地质及水文地质条件；（3）爆破开挖孔网技术参数；（4）炸药品种、炸药用量及装药结构；（5）起爆网路；（6）爆破安全控制及监测；（7）爆破对环境影响的安全评价；（8）爆破孔平面布置图及剖面图；（9）绘制下列图表：（10）爆破孔装药结构图；（11）起爆网路设计图；（12）爆破器材用量表。
