砌体墙构造柱设置规范
构造柱设置规范要求
一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通(de)水平系梁.这与12ZG003第38页要求相同.设计规范GB50003-2011第6.3.4 条填充墙与框架(de)连接,可根据设计要求采用脱开或不脱开方法.有时宜采用填充墙与框架脱开(de)方法.1 当填充墙与框架采用脱开(de)方法时,宜符合下列规定:2) 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm.柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm.竖向钢筋与或其挑出部分(de)或预留,绑扎接头时不小于30d , 焊接时(单面焊)不小于lOd (d 为).柱顶与框架梁(板)应预留不小于15mm (de)缝隙,用硅自同胶或其他弹性封缝.当填充墙有宽度大于2100mm (de)洞口时,洞口两侧应加设宽度不小于50mm (de)单筋混凝土柱;2 当填充墙与框架采用不脱开(de)方法时,宜符合下列规定:2) 当填充墙有洞口时,宜在窗洞口(de)上端或下端、门洞口(de)上端设置钢筋泪凝土带,钢筋昆凝土带应与过梁(de)混凝土同时浇筑,其过梁(de)断面及配筋由设计确定.钢筋混凝土带(de)1昆凝土等级不小于C20 .当有洞口(de)填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接(de)水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接(de)水平系梁,梁(de)截面高度不小于60mm .6.5.2房屋顶层墙体,宜根据情况采取下列措施：7.应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱.12g614-1第18页如图所示：窗间墙不得小于1000mm否则采取1、加钢筋砼独立柱；2、把该处(de)改成设置等加固措施.高层在高规6.1.1.2中有明确规定,若是两个相邻房间(de)窗,窗间墙不得小于1200mmGB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾.二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求建筑抗震设计规范GB50011-2010 规定：第7.3.1条：1、楼电梯间(de)四角2、楼梯段上下端对应(de)墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧.(内墙指不小于2.1m(de)洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽,但洞口侧墙体应加强.)构造柱最小截面240×180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做,并每隔500mm设置2根6(de)拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外以下不小于500mm,或与埋深不小于500mm(de)地圈梁相连.GB50003-2011第6.2.8 当梁大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm 厚(de)砖墙为6m; 对180 mm 厚(de)砖墙为4.8m;第10.2.4如图所示：。
加气块砌体构造柱设置要求
加气块砌体构造柱设置要求
加气块砌体构造柱是建筑结构中常用的一种柱型，其设置要求如下：
1. 基础设置：加气块砖柱应该设置在混凝土基础上，基础面积应符合设计要求。
在基础中应设置钢筋网，以提高基础的承载能力。
2. 柱间距离：柱间距离应符合设计要求，以保证结构的稳定性和强度。
3. 柱尺寸：加气块砖柱的尺寸应符合设计要求，以满足建筑结构的荷载要求。
柱的截面应该呈现正方形或者矩形。
4. 钢筋设置：在加气块砖柱中应设置钢筋，以提高柱的抗弯承载能力和抗震性能。
钢筋的直径、数量和位置应符合设计要求。
5. 砖缝填充：加气块砌体构造柱的砖缝应该填充砂浆或者加固胶，以保证柱的结构完整和稳定。
6. 砖缝处理：在加气块砌体构造柱的连接处，应设置伸缩缝或者砖缝，以克服由于温度变化和地震等原因引起的结构变形。
7. 表面处理：加气块砌体构造柱的表面应该进行光洁度处理，以提高其美观度和防水性能。
总之，加气块砌体构造柱的设置要求应符合建筑设计规范和相关标准，以确保建筑结构的安全和稳定。
- 1 -。
构造柱的设置原则【范本模板】
构造柱的设置原则构造柱的设置原则:1）应根据砌体结构体系.砌体类型.结构或构件的受力或稳定要求，以及其他功能或构造要求,在墙体中的规定部位设置现浇混凝土构造柱;2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱（1）墙体的两端，（2)较大洞口的两侧，（3）房屋纵横墙交界处,（4)构造柱的间距，当按组合墙考虑构造柱受力时,或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M,其他情况不宜大于墙高的1，5—-2倍及6M,或按有关的规范执行，(5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱(1）受力或稳定性不足的小墙垛,(2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，(3)墙体的高厚比较大如自承重墙或风荷载较大时,可在墙的适当部位设置构造柱,以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应满足水平受力的要求.—-—--—--——--—-————--———-—--------———---—-—-----———-—---—---——--——————-——-———--—--——---—----—1、构造柱能够提高砌体的受剪承载力10％~30％左右，提高幅度与墙体高宽比、竖向压力和开洞情况有关；2、构造柱主要是对砌体起约束作用,使之有较高的变形能力；3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造上的截面不必很大，但需与各层纵横墙的圈梁或现浇板连接，才能发挥作用.为保证钢筋混凝土的构造柱的施工质量，构造柱需有外露面。
一般利用马牙茬外露即可----—------——-——-—-—-———————--—————--——-—---————--———-—-—-—-—--—--———--————-—---———-—--——-—-国家标准图集-03G363,专门关于构造柱的图集,里面对构造柱的构造有比较详细的一些说法和画法。
构造柱设置规范
构造柱设置规范1 .当混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2.120(或100)厚墙当墙高大于3米时,开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3. 180(或190)厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系梁。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口，中间没有支撑，纵向刚度就弱了，就要设置构造柱加强，防止墙体开裂。
1）应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：（1）墙体的两端，（2）较大洞口的两侧，（3）房屋纵横墙交界处，（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，（5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱：（1）受力或稳定性不足的小墙垛，（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。

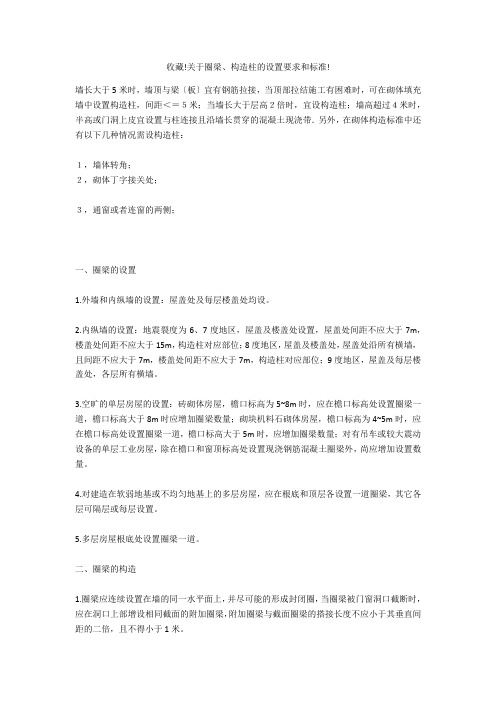

收藏!关于圈梁、构造柱的设置要求和规范!
收藏!关于圈梁、构造柱的设置要求和标准!墙长大于5米时，墙顶与梁〔板〕宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯穿的混凝土现浇带．另外，在砌体构造标准中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；一、圈梁的设置1.外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
2.内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
3.空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
4.对建造在软弱地基或不均匀地基上的多层房屋，应在根底和顶层各设置一道圈梁，其它各层可隔层或每层设置。
5.多层房屋根底处设置圈梁一道。
二、圈梁的构造1.圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。
2.纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。
3.圈梁的宽度易与墙厚相同，当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的根底内的圈梁，其截面高度不应小于180mm。
构造柱设置规范
构造柱设置规范
构造柱设置规范：
1.适用于框架结构、剪力墙结构、框架-剪力墙结构，可根据实际工程采用单排布置、多排布置和混合布置。
2.当采用单排布置时，应根据施工技术条件和抗震设防要求确定间距；当采用多排布置时，间距宜为每米4~6m。
3.当设置构造柱有困难时，可在梁柱节点处构造柱与框架柱的交叉点或柱端设置构造柱。
4.当采用双排布置时，应在相邻两个抗震等级之间增设一道抗震缝。
5.剪力墙结构的水平向构造柱间距应满足建筑平面设计要求；竖向构造柱的间距可按有关规定执行。
6.高层建筑结构中，竖向钢筋不宜少于1/3,剪力墙底部钢筋不宜少于2/5。
在地下室、多层民用工程中，不得超过地下室高度的2/5;在多层民用建筑中，除考虑抗震外不得超过4m。
7.当住宅建筑高度小于24m时，采用剪力墙结构；小于22m 时，采用框架-剪力墙结构；大于22m时，采用砌体结构；在框架-剪力墙立面相交处应设置构造柱（当不具备设置构造柱条件时）。
7.对建筑平面设计有特殊要求或抗震设防要求可能变化的住宅建筑、公共建筑和工业厂房等应采取适当的措施。
8.对于大跨度和超长跨度的超高层建筑可根据不同的抗震设防要求采取必要的抗震措施；当不能设置竖向构造柱时应在剪力墙底部设置平面尺寸不小于60 cm×60 cm、高度不低于100 cm、长度不超过200 cm的抗侧力钢筋网。
10.框架-剪力墙结构中，当抗震设防烈度为8度、高度为100m 或12层及以上时，其水平向钢筋网宜沿结构高轴方向布置；当抗震设防烈度为8~10、高度为12层以下时，其水平向钢筋网宜沿纵墙或横墙面对称布置；当抗震设防烈度为10及以上且地震作用较大时，除考虑其水平向钢筋网外应适当加密。
构造柱和圈梁的设置要求
构造柱及圈梁的设置要求墙长大于5米时，墙顶和梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置和柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过和构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
构造柱及圈梁的设置要求
构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
构造柱及圈梁的设置要求
墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
构造柱及圈梁的设置要求
构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体墙构造柱设置规范篇一:构造柱的设置原则构造柱的设置原则1)应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置构造柱;2)对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:(1)墙体的两端，(2)较大洞口的两侧，(3)房屋纵横墙交界处，(4)构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5――2倍及6M，或按有关的规范执行，(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱:(1)受力或稳定性不足的小墙垛，(2)跨度较大的梁下墙体的厚度受限制时，于梁下设置，1(3)墙体的比较大如自承重墙或较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
( 1)为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
(2)在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm设置2 (6 拉结筋，钢筋每边伸入墙内大于1000mm。
一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10 % ―30 % ，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。
构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。
砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌。
砌体结构作为垂直承载构件，地震时最怕出现四散错落倒地，从而使水平和屋盖坠落，而构造柱2则可以阻止或延缓倒塌时间、以减少损失。
构造柱与圈梁连接又可以起到类似框架结构的作用，其作用效果非常明显。
在砌体结构中其主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口，中间没有支撑，纵向就弱了，就要设置构造柱加强，防止墙体开裂。
一、在高层建筑混凝土结构技术规程 JGJ 3-2002 中的第六部分，框架结构设计 6.1一般规定6.1.5 抗震设计时，砌体填充墙及隔墙应具有自身稳定性，并应符合下列要求:1 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁或楼板密切结合;2 砌体填充墙应沿框架柱全高每隔500mm左右设置2根直径6mm的拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不应小于700mm，8、9度时宜沿墙全长贯通;3 墙长大于5m时，墙顶与梁(板)宜有钢筋拉结;墙长大于层高的2倍时，宜设置钢筋混凝土构造柱;墙高超过4m时，墙体半高处(或门洞上皮)宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
二、建筑抗震设计规范GB50011-2010，3第13.3.4-4条:钢筋混凝土结构中的砌体填充墙，尚应符合下列要求:墙长大于5m 时，墙顶与梁宜有拉结;墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱;墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
三、砌体结构设计规范GB 50003-2011 6.3.4 也有相同规定楼上引用的标准已经作废了，应为:《建筑抗震设计规范》(GB 50011-2010)一、建筑抗震设计规范中要对砖混凝土结构中构造柱有以下要求:7.3.1 多层普通砖、多孔砖房，应按下列要求设置现浇钢筋混凝土构造柱(以下简称构造柱):1 构造柱设置部位，一般情况下应符合表7.3.1的要求。
2 外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的层数，按表7.3.1的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理。
3 教学楼、医院等横墙较少的房屋，应根据房屋增加一层后的层数，按表7.3.1的要求设置构造柱;当教学楼、医院等横墙较少的房屋为外廊式或单面走廊式时，应按2款要求设置构造柱，但6度不超过四层、7度不超过三层和8度4不超过二层时，应按增加二层后的层数对待。
7.3.2 多层普通砖、多孔砖房屋的构造柱应符合下列要求:1 构造柱最小截面可采用240mm×180mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端宜适当加密;7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm;房屋四角的构造柱可适当加大截面及配筋。
篇二:构造柱设置规范构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔;2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁;3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m(或墙长超过层高2倍)时，应该在墙5长中部(遇有洞口在洞口边)设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱(建筑图纸里符号为—GZ)。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度(为被堵截圈梁的上平到附加圈梁的6下平)，且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
构造柱不作为主要受力构件编辑本段设置原则1)应根据体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱;2)对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:(1)墙体的两端，(2)较大洞口的两侧，(3)房屋纵横墙交界处，(4)构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱:(1)受力或稳定性不足的小墙垛，7(2)跨度较大的梁下墙体的厚度受限制时，于梁下设置，(3)墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
( 1)为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
(2)在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于1000mm。
一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。
构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。
砌体虽然出现裂缝,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早8倒塌。
砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。
构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。
在砌体结构中其主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口，中间没有支撑，纵向刚度就弱了，就要设置构造柱加强，防止墙体开裂。
编辑本段抗震作用以唐山地震为例:唐山地震后，有3幢带有钢筋混凝土构造柱且与圈梁组成封闭边框的多层砌体房屋，震后其墙体裂而未倒。
其中市第一招待所招待楼的客房，房屋墙体均有斜向或交叉裂缝，滑移错位明显，四、五层纵墙大多倒塌，而设有构造柱的楼梯间，横墙虽也每层均有斜裂缝，但滑移错位较一般横墙小得多，纵墙未倒，仅三层有裂缝，靠内廊的两根构造柱都遇破坏，以三层柱头最严重，靠外纵墙的构造柱破坏较轻。
由此可见，钢筋混凝土构造柱在多层砌体房屋的抗震中起到了不可低估的作用。
多层砌体房屋应按抗开裂和抗倒塌的双重准则进行设防，而设置钢筋混凝土构造柱则是其中一项重要的抗震构造措9施。
黑龙江省的许多地区基本裂度为6,7度，位于这些地区的多层砖混建筑均需设防，抗震构造柱的设置是必不可少的。
构造柱应当设置在震害较重，连接构造比较薄弱和易于应力集中的部位。
其设置根据房屋所在地区的烈度、房屋的用途、结构部位、和承担地震作用的大小来设置。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造断面不必大，但须同各层纵横墙的圈梁连接，无圈梁的楼层亦须设置配筋砖带，才能发挥约束作用，关于抗震柱的设置，《建筑抗震设计规范》GB50011-2010中作了详细的规定。
