新规范,室内100的墙,构造柱做法
构造柱的设置&规范
墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用 1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置 1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
构造柱及圈梁施工方法详细解读与分析，看了秒懂！
构造柱及圈梁施工方法详细解读与分析，看了秒懂！一、构造柱部分（一）构造柱设置要求1. 当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。
2. 无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应设置间距不大于3m的构造柱。
3. 宽度大于2m的洞口两侧应设置构造柱。
4. 构造柱的截面不小于墙宽×200㎜，纵向钢筋不小于4Ф12，箍筋不小于Ф6@200㎜。
5. 当填充墙体与构造柱、承重墙或结构柱相连时，应设不小于2Ф6@500㎜（或相近的砌体整皮数距离）拉结筋拉结。
拉结钢筋锚入柱、墙内应不小于200 ㎜，伸入填充墙内不应小于1000 ㎜。
后置拉结筋必须锚固可靠，锚固长度应不小于100㎜。
6. 构造柱的柱顶、柱脚应在主体结构中预埋不小于4Ф12的钢筋，接驳长度不小于500㎜7. 构造柱的钢筋绑扎完成后，先砌墙，在留出马牙槎后，再浇捣混凝土，混凝土强度等级≥C20，每个马牙槎的高度不超过300㎜。
（二）构造柱施工流程构造柱：预插钢筋→钢筋加工→模板安装→浇筑混凝土→拆除模板→养护（三）施工方法1、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm，马牙槎凹入深度宜为50-60mm。
目前砌体砌块普遍使用蒸压加气砼砌块，加气砼砌块模数高度为250mm高，刚好作为一个马牙。
砌筑时第一块砖应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。
不论马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。
2、钢筋预埋：构造柱的底部钢筋与承台梁一同施工，，在承台梁进行混凝土浇筑时构造柱的钢筋必须绑扎好，构造柱的钢筋在承台及承台梁施工时就一同预埋和绑扎好，待与地圈梁一同在进行混凝土施工。
3、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。

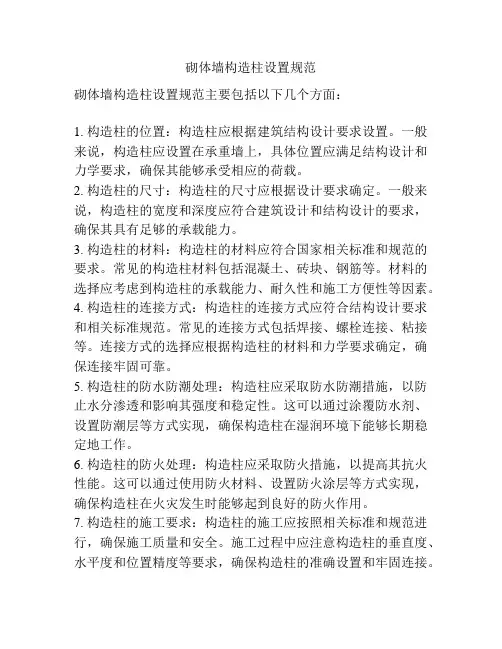

砌体墙构造柱设置规范
砌体墙构造柱设置规范砌体墙构造柱设置规范主要包括以下几个方面：1. 构造柱的位置：构造柱应根据建筑结构设计要求设置。
一般来说，构造柱应设置在承重墙上，具体位置应满足结构设计和力学要求，确保其能够承受相应的荷载。
2. 构造柱的尺寸：构造柱的尺寸应根据设计要求确定。
一般来说，构造柱的宽度和深度应符合建筑设计和结构设计的要求，确保其具有足够的承载能力。
3. 构造柱的材料：构造柱的材料应符合国家相关标准和规范的要求。
常见的构造柱材料包括混凝土、砖块、钢筋等。
材料的选择应考虑到构造柱的承载能力、耐久性和施工方便性等因素。
4. 构造柱的连接方式：构造柱的连接方式应符合结构设计要求和相关标准规范。
常见的连接方式包括焊接、螺栓连接、粘接等。
连接方式的选择应根据构造柱的材料和力学要求确定，确保连接牢固可靠。
5. 构造柱的防水防潮处理：构造柱应采取防水防潮措施，以防止水分渗透和影响其强度和稳定性。
这可以通过涂覆防水剂、设置防潮层等方式实现，确保构造柱在湿润环境下能够长期稳定地工作。
6. 构造柱的防火处理：构造柱应采取防火措施，以提高其抗火性能。
这可以通过使用防火材料、设置防火涂层等方式实现，确保构造柱在火灾发生时能够起到良好的防火作用。
7. 构造柱的施工要求：构造柱的施工应按照相关标准和规范进行，确保施工质量和安全。
施工过程中应注意构造柱的垂直度、水平度和位置精度等要求，确保构造柱的准确设置和牢固连接。
8. 构造柱的检验和验收：构造柱的质量应进行检验和验收，确保其符合设计要求和相关标准规范。
检验和验收内容包括构造柱的尺寸、材料、连接及防水防潮、防火等处理情况，以及施工质量和安全等方面的要求。
总之，砌体墙构造柱设置规范主要是为了确保构造柱在承受相应荷载的情况下能够保持稳定和安全，同时满足建筑设计和结构设计的要求。
通过合理设置构造柱的位置、尺寸和材料，并采取防水防潮和防火措施，以及严格执行施工要求和进行质量检验和验收，能够确保砌体墙的构造柱具有良好的使用性能和可靠性。
填充墙构造柱做法算量计算设置要求
填充墙构造柱做法算量计算设置要求一、构造柱的位置设置相关要求（这可关系到算量多少呢）1. 墙的转角处。
一般在填充墙的转角部位都得设置构造柱。
比如说一个L型的墙角，这里就像墙的小卫士，得有构造柱站岗。
算量的时候呢，要数清楚有多少个这样的转角，每个转角一个构造柱。
2. 墙的端部。
如果填充墙一端是自由端，没有和其他结构构件很好地连接起来，那在这个端部就得设置构造柱。
就像给这堵墙的尽头加个支撑点。
算量的时候，有几个这样的端部就加几个构造柱的量。
3. 墙长超过一定长度时。
当填充墙的长度比较长的时候，比如墙长超过5米（这个数值不同地区或者设计要求可能会有变化哦），就得在墙中间设置构造柱。
就像给长长的墙加几个接力点一样。
计算的时候呢，先算出墙的总长度，除以构造柱的间距（这里假设是5米间距），得到的数量就是构造柱的个数，不过要注意如果有余数，余数大于2.5米的话也要加一个构造柱哦。
二、构造柱的尺寸要求与算量关系。
1. 截面尺寸。
构造柱的截面尺寸一般是有设计规定的，常见的像200mm×200mm或者240mm×240mm这样。
算量的时候，构造柱的体积就等于截面面积乘以高度。
截面面积就是长乘以宽，比如说200mm×200mm的构造柱，截面面积就是0.2m×0.2m = 0.04平方米。
高度呢，就是从基础顶或者梁顶到梁底或者板底的高度。
2. 马牙槎设置对算量的影响。
构造柱和填充墙连接的地方一般会设置马牙槎。
马牙槎可是个小细节，但在算量上可不能忽略。
马牙槎的宽度一般是60mm。
如果有马牙槎，构造柱的截面面积计算就不一样了。
比如说200mm×200mm的构造柱，有马牙槎的一边，计算截面边长就变成200 + 60=260mm了。
那这一边的截面面积计算就要按照新的边长来算。
总体积算量的时候，要把马牙槎部分的体积也加进去哦。
三、构造柱的钢筋计算要求。
1. 纵筋计算。
纵筋就像构造柱的骨架。
构造柱设置规范要求2篇
构造柱设置规范要求构造柱设置规范要求精选2篇（一）柱设置标准要求的构建应包括以下方面：1. 尺寸和形状：规定柱高、柱顶、柱底和柱身的尺寸要求，以确保柱子的稳定性和美观性。
此外，还需要规定柱子的形状，如圆柱形、方柱形等。
2. 材料：规定柱子所使用的材料要求，如混凝土、石材、木材等。
要求材料具有足够的强度和耐久性，可以承受柱子自身的重量和外部力的作用。
3. 外表处理：规定柱子的外表处理要求，如涂刷、抛光、雕刻等。
要求柱子的外表光滑、无瑕疵，并能与建筑整体风格相协调。
4. 安装方式：规定柱子的安装方式和要求，如固定方式、连接方式等。
要求柱子安装稳固，可以承当起建筑物的重量和外部力的作用。
5. 防火性能：规定柱子的防火性能要求，如使用防火材料、设置防火涂料等。
要求柱子在火灾发生时可以保证建筑物的平安性。
6. 美观要求：规定柱子的美观要求，如颜色、纹理等。
要求柱子的外观与周围环境相协调，可以提升建筑物的整体美感。
7. 维护和保养：规定柱子的维护和保养要求，如定期清洁、修复破损局部等。
要求柱子可以保持长期稳定和美观性。
这些标准要求应根据详细的工程特点和实际情况来确定，以确保柱子的质量和性能符合设计要求。
同时，需要与相关的建筑设计、构造设计及平安标准等进展协调，确保柱子与其他构造部件的配合和整体建筑的稳定性。
构造柱设置规范要求精选2篇（二）柱植筋是指在建筑物的柱子中嵌入的钢筋，以增加柱子的强度和稳定性。
下面是构造柱植筋标准的根本要点：1. 植筋材料：选择合格的钢筋材料，符合相关标准要求，确保钢筋的品质和强度。
2. 钢筋直径和数量：根据柱子的设计要求，合理选择钢筋的直径和数量。
通常情况下，采用环形植筋方式，钢筋的直径一般为12mm到25mm之间，详细数量根据柱子的尺寸和荷载需要来确定。
3. 植筋深度：根据柱子的高度、受力特点和设计要求，确定钢筋的植筋深度。
一般情况下，钢筋的植入深度应超过柱子截面的1.5倍，以确保钢筋和混凝土之间的良好粘结。
构造柱施工标准做法
目录第一部分不同位置构造柱的设置 (2)第二部分构造柱纵筋锚固与搭接 (7)第一部分不同位置构造柱的设置部位L墙角处构造柱编号使用原则强制使用☑推荐使用☒技术要求1、构造柱在砌体结构中主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
2、构造柱的位置设置和配筋要满足设计和规范要求。
标准做法节点图质量控制要点1、构造柱施工，先砌墙、后浇构造柱，构造柱混凝土等级不小于C20；2、构造柱截面不小于240×180；3、L为拉结筋长度，a为拉结筋保护层厚度，暂不在此处说明。
示例备注部位十字交叉处墙体构造柱编号使用原则强制使用☑推荐使用☒技术要求1、构造柱在砌体结构中主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
2、构造柱的位置设置和配筋要满足设计和规范要求。
标准做法节点图质量控制要点1、构造柱施工，先砌墙、后浇构造柱，构造柱混凝土等级不小于C20；2、构造柱截面不小于240×180；3、L为拉结筋长度，a为拉结筋保护层厚度，暂不在此处说明。
示例备注部位悬墙端构造柱编号使用原则强制使用☑推荐使用☒技术要求1、构造柱在砌体结构中主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
2、构造柱的位置设置和配筋要满足设计和规范要求。
标准做法节点图质量控制要点1、构造柱施工，先砌墙、后浇构造柱，构造柱混凝土等级不小于C20；2、构造柱截面不小于240×180；3、L为拉结筋长度，a为拉结筋保护层厚度，暂不在此处说明。
示例备注部位丁字墙角构造柱编号使用原则强制使用☑推荐使用☒技术要求1、构造柱在砌体结构中主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。
砖墙构造柱设置规范
砖墙构造柱设置规范砖墙构造柱设置规范为保证砖墙的稳定性和安全性，砖墙构造柱的设置必须符合一定的规范。
下面是砖墙构造柱设置规范的相关内容：1. 构造柱的选择：构造柱应选择符合国家标准的专用砖柱或者钢筋混凝土柱。
砖柱的砖块应为坚硬、质地均匀、无明显裂缝的砖块；钢筋混凝土柱应符合设计要求。
2. 构造柱的尺寸：构造柱的尺寸应根据规范要求进行计算，并由专业技术人员进行设计和验算。
一般来说，构造柱的高度应不少于墙体高度的1/3，并根据墙体的厚度和结构要求确定其宽度。
3. 构造柱的间距：构造柱的间距应根据设计要求确定。
一般情况下，构造柱的间距不宜超过6米，以保证砖墙的承重能力和稳定性。
4. 构件与构造柱的连接：构造柱与其他构件的连接应采用可靠的连接方式，如采用扣件、焊接等方式进行连接。
连接件应符合相关规范和强度要求，并经过必要的质量检验和试验。
5. 构造柱的施工要求：构造柱的施工应按照设计图纸和规范要求进行。
在施工过程中应严格控制砖墙的垂直度、水平度和表面平整度，以保证墙体的整体稳定性和美观度。
6. 构件与构造柱的固定：构造柱与其他构件的固定应采用合适的固定方式，保证构件之间的连接牢固可靠。
在施工过程中，应使用专用的固定材料和工具，确保固定效果满足要求。
7. 构造柱的检验和验收：施工完成后，应进行必要的检验和验收。
检验内容包括构造柱的尺寸、坚固性、垂直度、水平度等。
验收合格后，方可进行下一步施工工作。
总之，砖墙构造柱的设置是砖墙施工中非常重要的一个环节，它直接关系到墙体的稳定性和安全性。
要保证砖墙构造柱的设置符合规范要求，必须严格按照相关标准进行设计、选择和施工，同时进行必要的检验和验收。
只有这样，才能确保砖墙的质量和使用寿命。
砖墙构造柱设置规范
砖墙构造柱设置规范砖墙构造柱是建筑结构中常见的构件之一，它承担着支撑荷载和传递力量的重要作用。
为了确保砖墙构造柱的安全性和稳定性，在设计和施工过程中需要遵循一系列规范和标准，以下是关于砖墙构造柱设置规范的一些基本要求和注意事项：1. 规范要求砖墙构造柱的尺寸应根据荷载计算确定，包括柱的截面尺寸和高度。
柱截面的尺寸应足够大，以满足荷载要求并确保柱的稳定性。
2. 选取合适的材料和砌筑方法。
砖墙构造柱通常使用砖块作为主要材料，可以选择聚合物改性黏土砖、混凝土砖或红砖等，具体选择材料要考虑强度、耐久性和施工方便等因素。
另外，砌筑方法也要符合规范要求，确保柱的稳固和均匀。
3. 柱与墙体的连接。
砖墙构造柱和墙体之间的连接要牢固可靠，避免柱体与墙体之间的裂隙和位移。
一般采用槽钢焊接于柱顶梁中，然后与柱体用金属夹板或锚固螺栓连接。
4. 柱的加固和加强。
在某些情况下，为了增加柱的承载能力，可以采取加固和加强措施，如在柱边缘加设加固筋或使用加强板进行加强等。
这样可以提高柱的抗弯和抗剪能力，增加结构的整体稳定性。
5. 柱的防水和防腐。
根据具体情况，需要对砖墙构造柱进行防水和防腐处理，以防止水分渗透和腐蚀。
常用的防水和防腐方法包括涂刷防水涂料、使用防腐剂等。
6. 对柱进行质量检测。
在柱的施工过程中，应进行质量检测，确保柱的质量符合规范要求。
检测项目包括柱的尺寸、砌筑质量、强度等，可以通过试块试验、超声波检测、视觉检测等方法进行。
7. 柱的维护与检查。
建成后的砖墙构造柱需要定期进行维护和检查，避免外力和环境因素对柱体造成损害。
维护工作包括清除积水、检查裂缝、补强砂浆等，确保柱的稳定性和使用寿命。
总之，砖墙构造柱的设置规范涉及多个方面，包括尺寸设计、材料选取、施工方法、连接方式、防水防腐等。
遵循这些规范要求，可以确保砖墙构造柱的安全可靠，提高建筑物的整体稳定性和耐久性。
同时，对于柱的维护和检查工作也应重视，及时发现并处理柱体问题，延长柱的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新规范,室内100的墙,构造柱做法
1、当无混凝土墙(柱)分隔的直段长度，120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；
2、120(或100)厚墙当墙高小于等于3米时，开洞宽度小于等于
2.4m，若不满足时应加构造柱或钢筋混凝土水平系梁；
3、180(或190)厚墙当墙高小于等于4m，开洞宽度小于等于3.5m，若不满足时应加构造柱或钢筋混凝土水平系梁。
墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱，当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱；
4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通，钢筋混凝土结构中的砌体填充墙，尚应符合下列要求：
墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁；
5、按照抗震规范要求，构造柱主要设置于抗震墙中；
6、120(或100)厚墙当墙高小于等于3米时，开洞宽度小于等于2.4m，若不满足时应加构造柱或钢筋混凝土水平系梁；
7、180(或190)厚墙当墙高小于等于4m，开洞宽度小于等于3.5m，若不满足时应加构造柱或钢筋混凝土水平系梁；
8、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱；
9、当墙长大于8m(或墙长超过层高2倍)时，应该在墙长中部(遇有洞口在洞口边)设置构造柱；
10、较大洞口两侧、无约束墙端部应设置构造柱，构造柱与墙体拉结筋为2Φ6@5。
