自动空气断路器
空气断路器的工作原理
空气断路器的工作原理
空气断路器是一种电力系统保护设备，其主要作用是在电路中检测故障，并在需要时快速切断电流，以保护电气设备和人身安全。
空气断路器的工作原理可以分为以下几个步骤：
1. 电流感知：空气断路器通过内置的电流传感器来感知电路中的电流大小。
当电路中的电流超过设定的额定值时，空气断路器会开始工作。
2. 磁铁操作：当电流超过额定值时，空气断路器内部的磁铁会受到电流的作用而产生磁力。
这个磁力会将电流传感器产生的力与磁铁弹簧之间的力平衡打破。
3. 塑料机构操作：磁铁的工作力会通过连杆和其他机构传递到开关机构上。
开关机构中的塑料零件会因为力的作用而移位，从而打开或关闭断路器。
4. 快速切断：一旦开关机构被触发，空气断路器会迅速切断电路中的电流。
这样可以防止由于故障引起的电流过载，从而保护电气设备和人身安全。
需要注意的是，空气断路器的故障检测和切断电流的速度非常快，通常可以在几毫秒内完成。
此外，它的工作原理是基于电流感知和机械切断原理，因此不受电压波动的影响，可以在不同的电压条件下正常工作。
空气断路器的结构组成
空气断路器的结构组成
空气断路器，也被称为空气开关，是一种在电路中起过载（过流）、短路保护作用的开关。
当电路中的电流超过额定电流时，它会自动断开电路。
空气断路器主要由电动操作机构、触点、保护装置（各种脱扣器）和灭弧系统等组成。
电动操作机构是一种用于远距离自动分闸和合闸断路器的附件，包括电动机操作机构和电磁铁操作机构两种。
灭弧室是压缩空气断路器的主要构成部分，按压缩空气吹弧方式，断路器灭弧室分为横吹和纵吹两种。
在实际应用中，通常是两种吹弧方式同时存在，但以一种吹弧方式为主。
此外，触点是靠手动操作或电动合闸的，主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载、过载或欠电压时，各自对应的脱扣器将使自由脱扣机构动作，使主触点断开主电路。
自动空气开关的 欠压保护原理
自动空气开关的欠压保护原理
自动空气开关是一种常见的电气保护装置，广泛应用于各种电路中。
在正常运行时，自动空气开关通过控制电动机的电流来实现对电路的保护。
但是，当电路中出现欠压情况时，自动空气开关就会触发欠压保护功能，及时切断电路，保护电气设备。
自动空气开关的欠压保护原理主要是基于电路中的电压值进行
判断。
当电路中的电压降低到一定程度时，自动空气开关就会判断电路出现了欠压情况，同时触发保护机构，切断电路。
这样，就可以有效避免电气设备的损坏和事故的发生。
自动空气开关的欠压保护功能可以通过调整其触发值来实现。
通常情况下，欠压保护的触发值较低，一般为电路额定电压的70%~80%。
这样，当电路中出现欠压情况时，自动空气开关就能及时切断电路，保护电气设备。
总之，自动空气开关的欠压保护功能可以有效避免电气设备在电路欠压的情况下受到损坏，保障电气设备的正常运行。
同时，欠压保护的触发值也需要根据实际情况进行调整，以达到最佳的保护效果。
- 1 -。
什么是空气开关？
什么是空气开关？一、什么是空气开关?空气开关又叫做空气断路器，只要电路中的电流超过而定电流，空气开关就会自动断开开关。
空气开关的作用是保护电路不因电流过大而烧毁。
因为，采用空气作为灭弧的介质，所以称之为空气开关。
二、空气开关的工作原理：空气开关工作的根本原理是短路电流远大于正常负载电流，短路电流导致脱扣器脱扣，动触头在弹簧作用下与静触头分开，使得电路断开。
至于短路电流是怎么样使脱扣器脱扣的，一般有以下三种方式。
1、热动原理所谓的热动原理，就是当线路发生一般性过载时，过载电流能使热元件产生热量，热量会使双金属片变形导致脱扣器脱扣从而断开电路。
2、电磁原理所谓的电磁原理，是线圈中经过负载电流时候电磁铁吸力小，经过短路电流时候吸力足以使衔铁动作，带动脱扣器脱扣。
3、复式脱扣原理就是一般采用双金属片，当电路过负荷到达一定时间的时候，热量会使双金属片变形导致脱扣器脱扣从而断开电路。
三、空气开关的型号：在市面上看到空气开关的型号一般都是大写字母加数字，这些都代表着什么意思。
家庭用电空气开关应该选择哪个型号比拟好?在选择空气开关的型号之前，我们首先要弄清楚这些数字和字母都代表着什么。
通常来说，市面上买的空气开关只有C、D两个型号。
C代表着脱扣电流，D代表动力。
这样说可能会比拟抽象，我们还是举一个例子来了解一下空气开关的型号吧。
一个空气开关的型号是：DZ47-60C20，其中DZ表示自动，47代表它的设计系列号，所以DZ47代表的是它的微型断路器。
60代表框架等于60A，C代表它脱扣器的瞬时脱扣过流倍数。
四、空气开关和漏电开关的区别：漏电开关在火线通过人体或其他方式与地层形成电流值到达一定数值时起防触电跳闸作用。
空气开关是当流过开关的总电流超过开关额定值时保护负载和电路而跳闸，是一种过流保护器件。
五、空气开关接线方法：先看你的是三相电还是单相电的?单相就是家庭用电，一火线，一零线。
三相电就是工业用电，三根火线或是三根火线一零线。

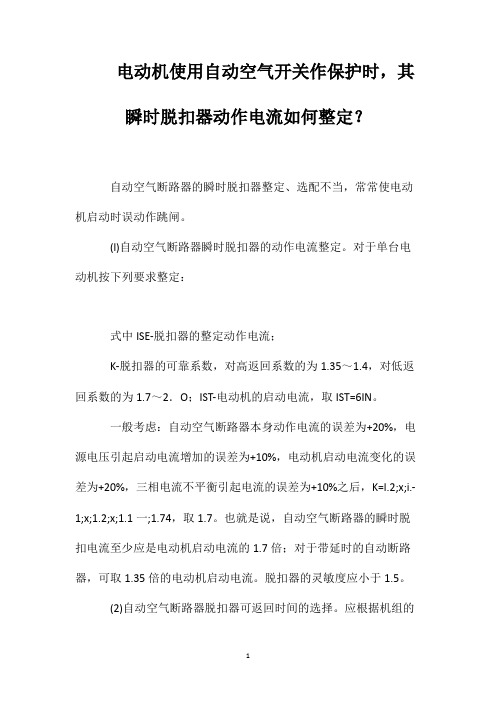

电动机使用自动空气开关作保护时,其瞬时脱扣器动作电流如何整定？
电动机使用自动空气开关作保护时，其
瞬时脱扣器动作电流如何整定？
自动空气断路器的瞬时脱扣器整定、选配不当，常常使电动机启动时误动作跳闸。
(l)自动空气断路器瞬时脱扣器的动作电流整定。
对于单台电动机按下列要求整定：
式中ISE-脱扣器的整定动作电流；
K-脱扣器的可靠系数，对高返回系数的为1.35～1.4，对低返回系数的为1.7～2．O；IST-电动机的启动电流，取IST=6IN。
一般考虑：自动空气断路器本身动作电流的误差为+20%，电源电压引起启动电流增加的误差为+10%，电动机启动电流变化的误差为+20%，三相电流不平衡引起电流的误差为+10%之后，K=l.2;x;i.-1;x;1.2;x;1.1一;1.74，取1.7。
也就是说，自动空气断路器的瞬时脱扣电流至少应是电动机启动电流的1.7倍；对于带延时的自动断路器，可取1.35倍的电动机启动电流。
脱扣器的灵敏度应小于1.5。
(2)自动空气断路器脱扣器可返回时间的选择。
应根据机组的
启动时间来选择，应大于机组的启动时间。
分Is、3s、5s、8s、15s 几种。
空气断路器原理
空气断路器原理
空气断路器是一种用空气或氮气作为绝缘介质的电力保护装置。
它的原理是利用空气介质在开关管节流道中形成高速气流，当电路中出现故障时，空气断路器能够迅速中断电流。
具体而言，空气断路器由一个金属外壳和内部的绝缘开关管构成。
当电流通过断路器时，电流通过开关管，使其处于导通状态。
而在故障发生时，比如短路或电弧故障，电流会瞬间增大，导致管内温度快速上升。
在管道内部设置有一个压弯弹簧机构，它利用管内气流的温度上升和压弯弹簧的膨胀，拉动活动连接杆。
当活动连接杆被拉动时，触发机构就会中断电路，切断电流。
同时，断路器外部的触头也会分离，阻止电流继续流动。
在故障消除后，空气断路器可以通过手动操作或电气信号进行复位。
通过重新闭合触头和重置弹簧机构，断路器可以重新恢复到导通状态。
总之，空气断路器利用空气介质的温度特性和压弯弹簧机构的动力传递，能够在电路故障发生时迅速切断电流，确保电力设备和电路的安全操作。
空气断路器作用、结构与工作原理
空气断路器作用、结构与工作原理
1.作用
空气断路器是低压电路中的一种重要爱护电器。
它可实现短路、过载和欠压等多种爱护，也可用于不频繁地启动电动机及掌握电路通断等。
它的特点是动作后不需更换元件，工作牢靠，运用平安、操作便利，断流力量大（可达数千安以上）。
2.结构与工作原理
自动空气开关的三个主触点接在三相主电路中。
在正常状况下，由锁键2和搭钩3组成的脱扣机构锁住，主触点1保持在接通状态。
当电路发生短路、过载或欠压等不正常状况时，脱扣器将自动脱扣而切断电路，以实现爱护作用。
如图所示，一旦发生短路事故时，与主电路串联的过电流脱扣器7的线圈（图中仅画一相）就会产生很大的电磁吸力，把衔铁9吸合，推动杠杆5，从而顶开脱扣机构，使主触点分断。
而当电网电压严峻下降或全部消逝时，欠压脱扣器8的线圈失电，衔铁10释放，也顶开脱扣机构使主触点分断。
当过载时，由于热脱扣器的双金属片弯曲，同样将脱扣器顶开，使主触点分断。
3.分类
自动空气开关的结构形式许多，常用的有万能式（框架式）和装置式（塑料外壳式）两种。
万能式空气开关能实现过流、欠压等多种爱护，广泛用于工业企业、电站和变电所等。
装置式空气开关结构紧凑、体积小，其导电部分全部封闭在绝缘的外壳中，故操作与使用都很平安，
广泛用于一般电气设备的过流爱护。
空气断路器原理
空气断路器原理空气断路器是一种常见的电气设备，它在电路中起到了非常重要的作用。
它的原理是利用空气在高压下的绝缘性能来实现对电路的断开和闭合。
下面我们将详细介绍空气断路器的原理。
首先，空气断路器的工作原理是基于气体的导电性。
在正常情况下，空气是一种很好的绝缘体，无法导电。
但是当空气处于高压状态下时，空气中的分子会被电场激发，产生离子，从而形成等离子体。
这时，空气就会具有了一定的导电性，可以让电流通过。
其次，空气断路器利用了电弧的特性。
当电路中出现故障时，电流会产生电弧。
而空气断路器的设计就是利用了电弧的特性，当电流超过额定值时，空气断路器会迅速打开，使电弧得以吹灭，从而保护电路和设备不受损坏。
另外，空气断路器还利用了磁场的作用。
在电流超过额定值时，空气断路器内部会产生强大的磁场，这个磁场会对电流产生作用，使电流受到限制，从而实现对电路的保护。
此外，空气断路器还具有自动保护功能。
当电路中出现短路或过载时，空气断路器会自动跳闸，切断电路，保护电气设备和人身安全。
最后，空气断路器的原理还涉及到了机械结构。
空气断路器内部有一套复杂的机械结构，它能够根据电流的大小和变化来自动控制断开和闭合，实现对电路的保护。
综上所述，空气断路器的原理是基于空气的导电性、电弧特性、磁场作用和机械结构的相互作用。
它通过这些原理实现了对电路的保护，保障了电气设备和人身安全。
空气断路器在电气系统中起着至关重要的作用，了解其原理对于电气工程师和电气工作者来说是非常重要的。
希望本文对您有所帮助，谢谢阅读！。
空气断路器-Emax2(新E型)
空气断路器，就是空气开关，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
电力、自动化领域的领导厂商ABB旗下的空气断路器- Emax 2 (新E型)凭借优异性能备受青睐。
●短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
●具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
空气开关内部比较复杂，原理却甚为简单。
它在入线和出线间串了个十几二十圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
如果您了解更多有关新E型空气断路器方面的信息，在此推荐您联系南京首科机电有限公司咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌，服务带来效益”的经营理念。
推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。
公司主要代理销售品牌：总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。
空气断路器的工作原理
空气断路器的工作原理
空气断路器是一种电气保护设备，主要用于保护电路免受过载、短路和地故障的损害。
它的工作原理是基于热影响原理和电磁原理。
空气断路器内部有一个热敏元件，通常是双金属片或热敏电阻。
当电路中的电流超过额定值时，电流通过热敏元件会产生
Joule 热。
这会导致双金属片弯曲或热敏电阻升温。
当电流超过额定值时，热敏元件会被加热并展开或延伸，这样就使得电路中的触点分开，切断电流通路。
这个过程实际上是通过热影响原理实现的。
随着热敏元件冷却，它会收缩或恢复原状，重新闭合触点，恢复电路通断。
此外，空气断路器还利用电磁原理工作。
当电路中发生短路或地故障时，会导致电流瞬间增大。
空气断路器中的电磁线圈会感应到这种电流变化，并产生一个强磁场。
强磁场会吸引电磁铁，使得触点迅速分开，切断电流通路。
当短路或地故障排除后，电磁线圈停止产生磁场，触点闭合，电路恢复通断。
总之，空气断路器通过热影响原理和电磁原理实现对电路的保护。
当电流超过额定值时，热敏元件会展开或延伸，切断电路通路；当发生短路或地故障时，电磁线圈产生磁场将触点分开，切断电流通路。
这样可以防止电路过载、短路和地故障对设备和人员的损害。
