学习使用CATIA进行航空航天工程设计和模型制作

学习使用CATIA进行航空航天工程设计和模型制作

第一章:CATIA软件简介

CATIA(Computer-Aided Three Dimensional Interactive

Application)是由法国达索系统公司开发的一款集成设计软件。它适用于航空航天工程设计和模型制作等领域,具有丰富的功能和强大的性能。CATIA的主要特点包括多重视图的工程图绘制、零部件的设计与装配、以及虚拟样机的创建等。

第二章:基本操作和界面布局

在开始CATIA的学习之前,我们需要了解其基本操作和界面布局。CATIA的界面分为菜单栏、工具栏、命令模块、模型区和各种属性设置栏等组成。学会了这些基本操作和界面布局,能够更好地应用CATIA进行航空航天工程设计和模型制作。

第三章:零部件的建模和装配

在航空航天工程中,零部件的建模和装配是非常重要的。CATIA提供了丰富的工具和功能,方便用户进行零部件的建模和装配。通过学习CATIA的零部件建模和装配功能,可以有效地完成航空航天工程的设计和模型制作。

第四章:虚拟样机的创建和分析 虚拟样机是一种通过计算机模拟的方式,对航空航天工程进行设计和分析。CATIA提供了强大的虚拟样机创建和分析功能,可以模拟实际环境和工况,对飞行器的性能、结构和气动特性等进行评估和优化。学习CATIA的虚拟样机创建和分析功能,能够更加精确地进行航空航天工程的设计和模型制作。

第五章:使用CATIA进行航空航天工程案例分析

在学习CATIA的过程中,我们可以结合实际案例进行深入学习。选择航空航天工程中的一个具体项目,通过使用CATIA进行设计和模型制作,深入分析该项目的技术要求、设计原则和模拟分析等。这样既能更好地掌握CATIA的使用技巧,也能加深对航空航天工程设计和模型制作的理解。

第六章:CATIA学习心得与展望

通过学习使用CATIA进行航空航天工程设计和模型制作,不仅能够掌握CATIA的使用技巧,还能够提升自己在航空航天领域的专业能力。同时,我们也可以展望CATIA的未来发展,预测其在航空航天工程设计和模型制作中的应用前景,以及可能面临的挑战和机遇。

总结:

学习使用CATIA进行航空航天工程设计和模型制作是航空航天工程师的基本要求之一。通过深入学习CATIA的基本操作和界面布局、零部件的建模和装配、虚拟样机的创建和分析等功能,不仅能够提升自己的专业能力,还可以更好地应用于实际项目中。希望本文对广大航空航天工程师和相关领域的从业者有所帮助。

合集下载

CATIAV5全套中文教程pdf

CATIAV5全套中文教程pdf

CATIAV5全套中文

教程pdf

目录

•CATIAV5软件概述与安装

•CATIAV5界面与基本操作

•草图设计与建模基础

•零件设计与高级建模技术

•装配设计与运动仿真

•工程图制作与输出

•CATIAV5

高级功能与应用

01CATIAV5软件概述与安装CATIAV5软件简介

CATIAV5是法国达索公司开发的一款

高端CAD/CAE/CAM一体化软件,广

泛应用于航空航天、汽车、机械制造

等领域。

该软件具有强大的建模、分析和优化

功能,支持多平台操作,并提供了丰

富的二次开发接口。

全面的CAD/CAE/CAM

功能:CATIAV5提供了

从产品设计、分析到制

造的全方位解决方案。

01CATIAV5软件特点与优势

高度集成化:实现了

CAD、CAE和CAM之

间的无缝集成,提高了

设计效率。

02强大的建模能力:支持

参数化和非参数化建模,

能够满足复杂产品的设

计需求。03

丰富的标准件库:内置

了大量标准件库,方便

用户快速构建产品模型。

04高效的协同设计:支持

多人协同设计和并行工

程,提高了团队协作效

率。05CATIAV5软件安装步骤

获取安装程序

安装准备

运行安装程序

激活软件

启动软件从官方网站或授权渠道下载CATIAV5软件的安装程序。

确保计算机满足最低系统要求,并关闭所有正在运行的程序。

双击安装程序,按照提示进行安装。选择安装路径和相关组件。

根据提示输入序列号或激活码,完成软件的激活操作。

安装完成后,在计算机上找到CATIAV5的快捷方式,双击启动软件。

02CATIAV5界面与基本操作标题栏

显示当前文档的名称和CATIAV5的版本信息。

菜单栏

包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项,用于执行各种命令。

工具栏

提供常用命令的快捷方式,如新建、打开、保存、打印等。绘图区

用于显示和编辑三维模型或二维图纸的区域。

特征树

显示当前文档中的特征、零件和装配体的层次结构。

属性栏

显示选定对象的属性信息,如尺寸、材料、颜色等。CATIAV5界面介绍01

catia例子

catia例子

专业课程设计(1)说明书

LCA飞机外形设计

院系 航空宇航工程学院

专业 飞行器设计与工程

班号 7403302

学号 200704033073

姓名 喻艳平

指导教师 戴良景

沈阳航空航天大学

2010年11月

I 沈 阳 航 空 工 业 学 院

专业课程设计(1)任务书

院 系 航宇学院 专 业 飞行器设计与工程

班 级 7403302 姓 名 喻艳平

课程设计题目: LCA飞机外形设计

课程设计时间: 2010 年 11 月 1 日起

至 2010 年 11 月 19日

课程设计的内容及要求:

(一) 基本要求

1、查阅英文资料的能力,并能结合所学知识解决实际问题;

2、掌握该型飞机各个部件的布置特点;

3、熟练应用CATIA软件,模型符合要求;

4、严肃认真的工作态度。

(二) 课设内容

1、了解所设计飞机的技术特点(用途、航程、乘员等);

2、对飞机的布局特点进行分析;

3、对该飞机外形进行三维建模;

4、按照学院课程设计相关规定编写设计说明书;

(三) 主要参考书

1. 牛春匀.实用飞机结构设计[M].北京:国防工业出版社,1983

2. 凯德.CATIA V5从设计到精通[M].北京:中国青年出版社,2007

3. 陶梅贞.现代飞机结构设计与分析[M].西安:西北工业大学出版社,1998

4. Daniel P.Raymer. Aircraft Design: A conceptual Approach,

American Institute of Aeronautics And Astronautics, 4rd edition, 2006.

CATIA模型仿真

CATIA模型仿真

CATIA模型仿真

CATIA是一种专业的三维设计软件,广泛应用于航空、汽车、机械等行业。在设计过程中,模型仿真是不可或缺的一环,它可以帮助工程师评估设计的性能和可行性。本文将介绍CATIA模型仿真的原理和应用,以及如何进行模型仿真。

一、CATIA模型仿真的原理

CATIA模型仿真是基于有限元分析原理的,有限元分析通过将复杂的物体划分成许多个小单元,通过求解各个小单元的力学方程得到整体的力学响应。CATIA模型仿真主要包括以下步骤:

1. 几何建模:在CATIA中,首先需要进行几何建模,即创建物体的几何模型。这可以通过绘制、拉伸、旋转等操作完成。

2. 材料属性定义:在进行模型仿真前,需要定义材料的力学性质,比如弹性模量、密度等。CATIA提供了丰富的材料数据库,可以选择合适的材料属性。

3. 网格划分:将几何模型划分成小单元网格,即有限元网格。网格划分的精细程度决定了计算的准确性和计算速度。

4. 载荷和边界条件定义:在模型仿真前,需要定义载荷和边界条件,即作用在模型上的力、压力、约束等。这些载荷和边界条件可以通过计算得到,也可以通过实验测量得到。 5. 求解计算:通过有限元分析方法求解模型的力学响应。CATIA会自动计算每个小单元的应力、应变等参数,并将结果转化为整体的力学响应。

6. 结果分析:CATIA提供了丰富的结果分析工具,可以对仿真结果进行查看、分析和后处理。比如通过云图、剖面图、动画等方式直观地展示模型的力学响应。

二、CATIA模型仿真的应用

CATIA模型仿真在各个领域都有广泛的应用,包括航空航天、汽车、机械等。以下是几个典型的应用案例:

1. 航空航天领域:在飞机结构设计中,CATIA模型仿真可以帮助工程师评估飞机在各种载荷条件下的强度和刚度。通过对机翼、机身等部件进行仿真分析,可以优化结构设计,提高飞机的安全性和性能。

2. 汽车领域:CATIA模型仿真可以应用于汽车的碰撞仿真、结构强度仿真、疲劳寿命仿真等方面。通过仿真分析,可以评估汽车结构在各种工况下的受力情况,为汽车的结构设计提供依据。

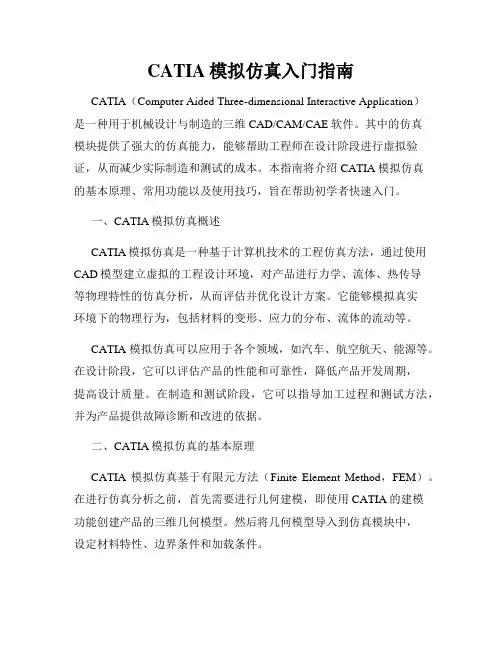

CATIA模拟仿真入门指南

CATIA模拟仿真入门指南

CATIA模拟仿真入门指南

CATIA(Computer Aided Three-dimensional Interactive Application)是一种用于机械设计与制造的三维CAD/CAM/CAE软件。其中的仿真模块提供了强大的仿真能力,能够帮助工程师在设计阶段进行虚拟验证,从而减少实际制造和测试的成本。本指南将介绍CATIA模拟仿真的基本原理、常用功能以及使用技巧,旨在帮助初学者快速入门。

一、CATIA模拟仿真概述

CATIA模拟仿真是一种基于计算机技术的工程仿真方法,通过使用CAD模型建立虚拟的工程设计环境,对产品进行力学、流体、热传导等物理特性的仿真分析,从而评估并优化设计方案。它能够模拟真实环境下的物理行为,包括材料的变形、应力的分布、流体的流动等。

CATIA模拟仿真可以应用于各个领域,如汽车、航空航天、能源等。在设计阶段,它可以评估产品的性能和可靠性,降低产品开发周期,提高设计质量。在制造和测试阶段,它可以指导加工过程和测试方法,并为产品提供故障诊断和改进的依据。

二、CATIA模拟仿真的基本原理

CATIA模拟仿真基于有限元方法(Finite Element Method,FEM)。在进行仿真分析之前,首先需要进行几何建模,即使用CATIA的建模功能创建产品的三维几何模型。然后将几何模型导入到仿真模块中,设定材料特性、边界条件和加载条件。 在进行仿真分析时,CATIA会将三维模型分割成无数个小单元,即有限元,并对每个有限元进行力学计算。通过求解大量的微分方程,得到各个有限元的应力、变形等物理量。最后,CATIA会将仿真结果以图形和数值的形式呈现出来,帮助工程师分析产品的性能和行为。

三、CATIA模拟仿真的常用功能

CATIA模拟仿真提供了多种功能,用于不同类型的仿真分析。以下是常用的几种功能:

1. 结构力学分析:用于评估产品受力情况下的应力、变形等物理量。可以进行静力学分析、动力学分析、疲劳分析等。

CATIA软件初学者入门指南

CATIA软件初学者入门指南

CATIA软件初学者入门指南

CATIA软件是一款广泛应用于机械设计、航空航天、汽车工业等领域的三维建模软件。对于初学者来说,掌握CATIA软件的基本操作和功能是非常重要的。本指南旨在帮助初学者快速上手CATIA软件,并提供一些实用的技巧和建议。

一、CATIA软件介绍

CATIA是法国达索系统公司开发的一款三维计算机辅助设计(CAD)和计算机辅助制造(CAM)软件。它拥有强大的三维建模和装配功能,可以帮助用户创建复杂的产品设计和装配结构。

二、CATIA软件安装与启动

1. 下载CATIA软件安装包,并按照安装向导提示完成安装过程。

2. 打开CATIA软件,在主界面选择相应的工作环境,如机械设计、航空航天等。

三、CATIA软件基本操作

1. 界面介绍:CATIA软件的主界面包括菜单栏、工具栏、工作区、视图窗口等。熟悉界面布局是学习CATIA的第一步。

2. 建立基准坐标系:在CATIA软件中,建立一个准确的基准坐标系对于后续的设计和装配非常重要。通过选择相应的工具和命令,在工作区内建立基准坐标系。 3. 绘制基本几何图形:CATIA软件支持各种几何图形的绘制,如线段、圆、矩形等。通过选择相应的绘图工具,在工作区内绘制基本几何图形。

4. 进行三维建模:CATIA的三维建模功能强大且灵活,可以通过直接建模、参数化建模等方式快速创建复杂的三维模型。初学者可以先从简单的模型开始,逐步增加难度。

5. 进行装配设计:CATIA软件提供了装配设计的功能,可以将多个零部件组合在一起,模拟实际产品的装配结构。通过选择相应的装配命令,将零部件装配到主装配体中。

四、CATIA软件实用技巧

1. 使用快捷键:熟悉CATIA软件的快捷键可以提高工作效率。在使用过程中,可以逐渐熟悉并应用常用的快捷键。

2. 学习常用命令:CATIA软件有许多常用的命令,如拉伸、旋转、圆角等。了解这些命令以及它们的用途,在实际设计中能够更加灵活地运用它们。

catia学习资料

catia学习资料

catia学习资料

Catia学习资料概览

Catia是一款功能强大的三维CAD/CAM/CAE软件,广泛应用于汽车、航空、船舶、电子等工业领域。掌握Catia软件,对于从事产品设计和工程分析的专业人士来说至关重要。本文将为您提供Catia学习资料的概览,帮助您快速入门并提升技能。

一、基础教程

对于Catia新手来说,首先需要了解的是软件的基本操作和界面布局。可以从以下几个方面入手:

1. 界面介绍:熟悉Catia的主界面,包括菜单栏、工具栏、工作区等。

2. 基本操作:学习如何创建、打开和保存文件,以及如何使用视图工具进行旋转、缩放等操作。

3. 草图绘制:掌握草图模块的基本命令,如直线、圆、矩形等基本图形的绘制和编辑。

4. 实体建模:学习如何使用Catia进行实体建模,包括拉伸、旋转、扫掠等操作。

二、进阶技巧

在掌握基础操作后,可以进一步学习Catia的进阶技巧,以提高设计效率和质量:

1. 参数化设计:了解如何使用参数化设计来控制模型的尺寸和形状,实现模型的快速修改和迭代。 2. 曲面建模:学习Catia的曲面建模功能,包括曲线、曲面的创建和编辑,以及曲面与实体的转换。

3. 装配设计:掌握如何在Catia中进行装配设计,包括组件的添加、约束和爆炸视图的创建。

4. 工程图:学习如何生成二维工程图,包括视图的创建、尺寸标注和公差标注等。

三、专业模块

Catia提供了多个专业模块,如结构分析、运动仿真等。针对特定领域的需求,可以深入学习以下模块:

1. 结构分析:学习如何在Catia中进行结构分析,包括网格划分、载荷施加和结果分析。

2. 运动仿真:掌握Catia的运动仿真模块,进行机构的运动分析和优化设计。

3. 模具设计:了解Catia在模具设计中的应用,包括分型面设计、浇口系统设计等。

4. 数控加工:学习Catia的数控加工模块,进行数控编程和仿真。

四、实战案例

理论学习与实践相结合,是提高Catia技能的有效途径。可以通过以下方式进行实战训练:

CATIA软件可视化设计教程

CATIA软件可视化设计教程

CATIA软件是一款常用于工程设计领域的三维建模软件,广泛应用于飞机、汽车、船舶等领域。本教程将介绍CATIA的基本操作和功能,帮助初学者快速上手并进行可视化设计。

一、CATIA软件简介

CATIA是法国达索系统公司为飞机制造业开发的一款软件,目前已广泛应用于航空、汽车、轨道交通等领域。其强大的功能使得设计师能够进行复杂的三维建模和模拟分析。

二、CATIA的安装与启动

1. 下载CATIA软件安装包,并按照安装向导进行安装。

2. 安装完成后,双击桌面上的CATIA图标,启动软件。

3. 在CATIA启动界面,选择新建项目或打开已有项目。

三、CATIA的基本操作

1. 界面介绍

CATIA的界面分为菜单栏、工具栏、绘图区和浏览器栏。菜单栏提供各种功能选项,工具栏提供常用工具按钮,绘图区用于绘制和编辑模型,浏览器栏用于管理模型和模型树。

2. 新建模型 在CATIA中,可以通过选择不同类型的模型来开始设计。例如,选择“零件”类型可以进行单个零件的建模,选择“装配”类型可以进行多个零件的装配等。

3. 三维建模

CATIA提供了丰富的建模工具,如绘图、拉伸、旋转等,可以通过这些工具创建各种形状的零件和装配。在建模过程中,可以使用参数化设计功能来方便地进行尺寸调整和修改。

4. 材料和外观

CATIA允许用户为模型选择不同的材料和外观效果,使模型更加逼真。可以通过应用不同的材料属性、纹理和颜色来实现。

5. 模拟分析

CATIA还提供了丰富的模拟分析工具,如强度分析、流体动力学分析等。通过这些工具,设计师可以评估和改进设计,确保产品符合特定要求。

四、CATIA的进阶功能

1. 绘制曲线和曲面

CATIA支持绘制各种曲线和曲面,如直线、圆弧、曲线等。在设计中经常需要使用这些曲线和曲面来创建复杂的零件。

2. 装配和约束 CATIA的装配功能使得设计师可以将多个零件组装在一起,并添加约束条件,以保持零件之间的正确相对位置和运动。

CATIA实用入门教程

CATIA实用入门教程(二)

引言概述:

CATIA是一款世界知名的计算机辅助设计与制造软件,在航空、汽车、机械等各个领域广泛应用。本文将为您提供CATIA的实

用入门教程,帮助您快速上手使用CATIA软件。本教程将分为五个

大点进行阐述,分别是:1.创建基本几何图形;2.进行三维建模;3.

进行装配设计;4.进行绘图和详图设计;5.进行表面设计。

正文内容:

1.创建基本几何图形

1.1使用绘图工具创建直线、圆、矩形等基本几何图形;

1.2利用CAD几何操作命令进行几何图形的编辑和变换;

1.3使用约束工具对几何图形进行约束,以确保几何形状的正确性;

1.4进行几何图形的切割和修剪,以满足具体设计要求;

1.5利用CATIA的工具栏和菜单选项进行快速操作和设置。

2.进行三维建模

2.1使用草图工具创建三维草图,在平面上绘制基本几何形状;

2.2利用CATIA的特征建模工具将二维草图转化为三维模型;2.3进行零件的体素建模,使用体素操作命令进行模型的添加、删除和编辑;

2.4使用曲面建模工具创建复杂曲面和曲线,并进行曲面的修剪和增补;

2.5对模型进行修复和检查,确保模型的质量和正确性。

3.进行装配设计

3.1创建装配关系,通过定义零件之间的关系来组装整个产品;

3.2进行装配的约束和配合设计,确保零件之间的正常运动和相互作用;

3.3进行装配模型的渲染和可视化,以获得真实感和美观性;

3.4进行装配模型的运动仿真,预测装配过程中的各种运动情况;

3.5对装配模型进行分析和优化,以提高产品的性能和可靠性。

4.进行绘图和详图设计

4.1使用绘图工具创建二维详图、剖面图和断面图;

4.2添加尺寸和标注,确保绘图的准确度和可读性;

4.3进行详图和装配图的布局和排版,以符合工程图纸标准;4.4利用CATIA的绘图工具进行线形修整和图形修饰,以提高图纸的美观性;

5.进行表面设计

5.1使用CATIA的曲面设计工具进行三维模型的表面修饰;

5.2进行曲面的平滑和过渡,提高模型的外观和触感;

CATIA参数化建模实例分析

CATIA参数化建模实例分析

CATIA是一款广泛应用于机械设计、工业设计和航空航天领域的三维建模软件。它可以帮助工程师在设计过程中以参数化的方式进行建模,提高设计效率和精度。本文将针对CATIA参数化建模进行实例分析,介绍其应用场景和优势。

一、什么是CATIA参数化建模

CATIA参数化建模是指在CATIA软件中,通过输入参数来控制模型的形状和尺寸。这种建模方式有效地将设计与修改分离,使得在设计过程中修改模型变得更加方便快捷。通过定义参数和关系,可以轻松地改变模型的大小、形状和结构,从而快速生成多个不同变量的设计方案。

二、CATIA参数化建模的优势

1. 高效性:CATIA参数化建模可以减少模型修改的时间和工作量。由于将参数与模型相绑定,只需修改参数的数值,即可自动更新模型。这使得对设计进行快速迭代和优化变得非常容易。

2. 精确性:通过参数化建模,设计人员可以通过数学表达式、公式和关系来定义模型的尺寸和形状,从而保证了模型的准确性和一致性。同时,通过参数的调整,可以精确控制模型的各个细节。

3. 可复用性:通过CATIA的参数化建模功能,设计人员可以将大量的设计经验和知识转化为参数化模型,形成设计库。这样,设计人员可以在新项目中重复使用这些参数化模型,减少设计重复性工作,提高设计效率。

4. 可视化:CATIA软件提供了强大的三维可视化功能,使得设计人员可以直观地观察和分析模型的外观、结构和装配。这极大地方便了模型的检查和验证,提高了设计的质量。

三、CATIA参数化建模实例分析

以汽车轮胎为例,介绍CATIA参数化建模的具体应用过程。

在CATIA软件中,设计人员可以通过输入参数,如轮胎直径、轮胎厚度、花纹样式等,来控制轮胎的尺寸和外观。为了实现参数化建模,首先需要在CATIA中创建一个草图,用于定义轮胎的截面形状。

在草图中,设计人员可以使用各种绘图工具来绘制轮胎的截面形状。通过定义尺寸和约束,将轮胎的几何形状与参数关联起来。例如,可以定义轮胎的直径为D,轮胎的厚度为T,根据这些参数,可以计算出轮胎的内径、外径、截面半径等。

CATIA参数化建模教程

CATIA参数化建模教程

CATIA是由法国达索系统公司开发的一款3D参数化建模软件。它是一款功能强大的软件,主要用于机械设计、航空航天、汽车工业等领域的产品设计和制造。它具有强大的参数化建模功能,可以方便地进行模型的调整和修改。下面将为大家介绍一些CATIA参数化建模的基本知识和操作方法。

一、参数化建模的概念

参数化建模是指在设计模型时,可以设置各种参数,通过改变参数的数值来改变模型的形状和尺寸。这样,在设计过程中,只需要修改参数的数值,就可以快速地生成新的模型。参数化建模大大提高了设计的灵活性和效率。

二、参数的定义和使用

在CATIA中,可以通过参数定义对模型进行参数化。参数可以是数字、文字或者几何尺寸等。在进行建模时,可以通过选择参数来控制模型的形状和尺寸。例如,可以定义一个直径为d的圆柱体,然后将d的数值设置为变量,在设计过程中可以随时修改d的数值来改变圆柱体的尺寸。

三、关系的定义和使用

关系是指不同参数之间的数学关系。在CATIA中,可以通过关系来定义参数之间的约束关系。例如,可以定义两个尺寸之间的等于、大于、小于等关系,或者定义两个尺寸之间的比例关系。这样,在设计过程中,当一个参数的数值改变时,与之相关联的其他参数的数值也会自动调整。

四、参数和关系的使用示例 下面以设计一个简单的零件为例,介绍参数化建模的基本操作方法。首先,定义一个数字参数A和B,分别表示零件的长度和宽度。然后,定义一个关系,将A和B相乘得到零件的面积。接下来,定义一个尺寸参数C,表示零件的厚度。最后,通过关系将面积和厚度相乘得到零件的体积。这样,当A、B或C的数值改变时,零件的尺寸和体积都会自动调整。

五、参数化建模的优点和应用

参数化建模具有很多优点。首先,它可以提高设计的灵活性和效率。通过参数化建模,可以方便地进行模型的调整和修改,极大地节省了设计时间和成本。此外,参数化建模还可以提高设计的准确性和一致性,保证了模型的质量和稳定性。参数化建模在机械设计、航空航天、汽车工业等领域广泛应用,为产品的开发和制造提供了有力支持。
