放大电路练习题及答案
(完整版)集成运算放大器练习题
A -100 mvB100mvC 10 mvD -10 mv
5、 加法器，R1= Rf=R2=R3=10K,输入电压W=10 mv，V2=20 mv，
三、画图题（每题10分，共20分）
1、画出一个电压放大倍数为-10，反馈电阻为100K的运算放大电路
2、集成运放组成如图所示电路，已知Ri=10KQ,Rf=100KQ,vi=0.6V，求输出电
5、 负反馈放大电路由和两部分组成。
6、 电压并联负反馈使输入电阻，输出电阻。
7、 理想运放的两个重要的结论是和。
&负反馈能使放大电路的放大倍数，使放大电路的通频带展宽，使输出信号波形的非线性失减小，放大电路的输入、输出电阻。
二、选择题（每题3分，共30分）
1、理想运放的两个重要结论是（）
A虚断VI+=VI-，虚短i l+=il- B虚断VI+=VI-=O，虚短i l+=il-=O
4、图中：Ai、A、A均为理想运效，Ui,U2,U3为已知电压，试求
(1)Uo1
(2)Uo2
(3)Uo
5R
o
6.求图8中运放电路的输出电压Vo?
7.求图9中运放电路的输出电压Voi、V02和Vo?
图9
压VO和平衡电阻R2的大小及电压放大倍数Avf
(1)已知某减法电路如图所示，Ri= R2= R3= Rf=5KQ，Vii=10mV，Vi2=30mV，求
输出电压vo和电压放大倍数Avf
(2)已知某加法电路如图所示，R1= R2= R3= 10KQ,Rf=20KQ,Vi1=0.6V,Vi2=—
0.8V,Vi3=1.2V,求输出电压vo和电压放大倍数Avf
C虚断VI+=VI-=O，虚短i I+=iI- D虚断i I+=iI-=0，虚断VI+=VI-

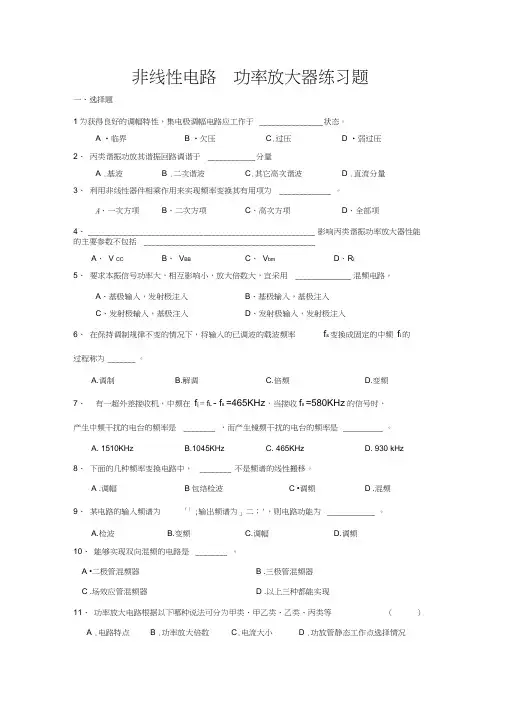

非线性电路功率放大器练习题
非线性电路功率放大器练习题一、选择题1为获得良好的调幅特性，集电极调幅电路应工作于________________ 状态。
A •临界B •欠压C.过压 D •弱过压2、丙类谐振功放其谐振回路调谐于____________ 分量A .基波B .二次谐波C.其它高次谐波 D .直流分量3、利用非线性器件相乘作用来实现频率变换其有用项为 _____________ 。
A、一次方项B、二次方项C、高次方项D、全部项4、_________________________________________________________ 影响丙类谐振功率放大器性能的主要参数不包括___________________________________________A、V CCB、V BBC、V bmD、R i5、要求本振信号功率大，相互影响小，放大倍数大，宜采用 ______________ 混频电路。
A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入6、在保持调制规律不变的情况下，将输入的已调波的载波频率f s变换成固定的中频f i的过程称为_______ 。
A.调制B.解调C.倍频D.变频7、有一超外差接收机，中频在f| = f L - f s =465KHz，当接收f s =580KHz的信号时，产生中频干扰的电台的频率是 ________ ，而产生镜频干扰的电台的频率是__________ 。
A. 1510KHzB.1045KHzC. 465KHzD. 930 kHz8、下面的几种频率变换电路中，________ 不是频谱的线性搬移。
A .调幅B包络检波 C •调频 D .混频9、某电路的输入频谱为 f 1 ;输出频谱为」二；'，则电路功能为____________ 。
A.检波B.变频C.调幅D.调频10、能够实现双向混频的电路是________ 。
集成运算放大器练习题
集成运算放大器测试题指导老师：高开丽班级：11机电姓名：成绩：一、填空题（每空1分，共20分）1、集成运放的核心电路是电压放大倍数、输入电阻和输出电阻的电路。
（填“低”、“高”）2、集成运由、、、四个部分组成。
3、零漂的现象是指输入电压为零时，输出电压零值，出现忽大忽小得现象。
4、集成运放的理想特性为：、、、。
5、负反馈放大电路由和两部分组成。
6、电压并联负反馈使输入电阻，输出电阻。
7、理想运放的两个重要的结论是和。
8、负反馈能使放大电路的放大倍数，使放大电路的通频带展宽，使输出信号波形的非线性失真减小，放大电路的输入、输出电阻。
二、选择题（每题3分，共30分）1、理想运放的两个重要结论是（）A 虚断VI+=VI-，虚短i I+=iI-B 虚断VI+=VI-=0，虚短i I+=iI-=0C虚断VI+=VI-=0，虚短i I+=iI- D 虚断i I+=iI-=0，虚断VI+=VI-2、对于运算关系为V0=10VI的运算放大电路是（）A 反相输入电路B 同相输入电路C 电压跟随器D 加法运算电路3、电压跟随器，其输出电压为V0，则输入电压为（）A VIB - VIC 1D -14、同相输入电路，R1=10K,Rf=100K，输入电压VI为10mv，输出电压V0为（）A -100 mvB 100 mvC 10 mvD -10 mv5、加法器，R1= Rf=R2=R3=10K, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv，则输出电压为（）A 60 mvB 100 mvC 10 mvD -60 mv6、反相输入电路，R1=10K,Rf=100K，则放大倍数AVf为（）A 10B 100C -10D -1007、根据反馈电路和基本放大电路在输出端的接法不同，可将反馈分为（）A 直流反馈和交流反馈B 电压反馈和电流反馈C 串联反馈和并联反馈D 正反馈和负反馈8、电流并联负反馈可以使输入电阻（）输出电阻（）A 增大，减小B 增大，增大C 减小，减小D 减小，增大9、如果要求输出电压V0稳定，并且能减小输出电阻，在交流放大电路中应引入的负反馈是（）A 电压并联负反馈B 电流并联负反馈C 电压串联负反馈D 电流串联负反馈10、根据反馈电路和基本放大电路在输入端的接法不同，可将反馈分为（）A 直流反馈和交流反馈B 电压反馈和电流反馈C 串联反馈和并联反馈D 正反馈和负反馈三、画图题（每题10分，共20分）1、画出一个电压放大倍数为-10，反馈电阻为100K的运算放大电路2、集成运放组成如图所示电路，已知R1=10KΩ，R f =100KΩ，v i=0．6V，求输出电压v O和平衡电阻R2的大小及电压放大倍数A VF（1）（2）∞ + + A 1 ∞ + + A 2 ∞ + + A 3 R R R R RU oU 3 U 2 U 1 R /2R5R U o1 U o23、计算图示电路的输出电压（1）已知某减法电路如图所示，R 1= R 2= R 3= R f =5K Ω，v i1=10mV ，v i2=30mV ，求输出电压v O 和电压放大倍数A VF（2）已知某加法电路如图所示，R 1= R 2= R 3= 10K Ω，R f =20K Ω，v i1=0．6V ，v i2=－0．8V ，v i3=1．2V ，求输出电压v O 和电压放大倍数A VF4、 图中：A 1、A 2、A 3均为理想运效，U 1，U 2，U 3为已知电压，试求（1）U o1（2）U o2 （3）U o6．求图8中运放电路的输出电压V O 30K 10K10K30K3V2V 2V V O7．求图9中运放电路的输出电压V o1、V o2和V O图9。
电路图练习题及答案
电路图练习题及答案一、基本电路元件识别1. 判断下列元件的名称及其功能：图1所示的元件是______，其作用是______。
图2所示的元件是______，其作用是______。
图3所示的元件是______，其作用是______。
2. 下列电路图中，哪些是串联电路？哪些是并联电路？图4所示的电路是______电路。
图5所示的电路是______电路。
图6所示的电路是______电路。
二、简单电路分析1. 分析下列电路图，求出各支路的电流和电压：图7所示的电路中，电流I1=______，电压U1=______。
图8所示的电路中，电流I2=______，电压U2=______。
图9所示的电路中，电流I3=______，电压U3=______。
2. 下列电路图中，判断哪些元件处于通路状态？哪些处于断路状态？图10所示的电路中，元件A的状态是______。
图11所示的电路中，元件B的状态是______。
图12所示的电路中，元件C的状态是______。
三、复杂电路分析1. 分析下列电路图，求出等效电阻及各支路电流：图13所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
图14所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
图15所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。
2. 下列电路图中，求出电源的输出功率及各元件的功率消耗：图16所示的电路中，电源输出功率P=______，元件A的功率消耗P1=______。
图17所示的电路中，电源输出功率P=______，元件B的功率消耗P2=______。
图18所示的电路中，电源输出功率P=______，元件C的功率消耗P3=______。
四、实际电路应用1. 根据下列实际电路图，分析其工作原理：图19所示的电路用于______，其工作原理是______。
电路与电子技术课后习题答案
电路与电子技术课后习题答案电路与电子技术课后习题答案电路与电子技术是一门重要的工程学科，它涉及到电子设备和电路的设计、分析和应用。
作为学习这门学科的学生，课后习题是提高自己理论水平和解决实际问题的重要途径。
本文将为大家提供一些电路与电子技术课后习题的答案，希望能够帮助大家更好地理解和掌握这门学科。
一、基础电路题1. 请画出一个简单的串联电路，并计算电阻总和。
答：一个简单的串联电路由两个或多个电阻依次连接而成，电流只有一个通路可以流动。
假设电路中有三个电阻R1、R2和R3，电阻总和可以通过以下公式计算：R总 = R1 + R2 + R32. 请画出一个并联电路，并计算电阻总和。
答：一个简单的并联电路由两个或多个电阻同时连接在电路中，电流可以分流通过每个电阻。
假设电路中有三个电阻R1、R2和R3，电阻总和可以通过以下公式计算：1/R总 = 1/R1 + 1/R2 + 1/R33. 请计算一个电路中的电流和电压。
答：电流和电压是电路中两个重要的物理量。
根据欧姆定律，电流可以通过以下公式计算：I = V/R其中，I表示电流，V表示电压，R表示电阻。
4. 请计算一个电路中的功率。
答：功率是电路中的另一个重要物理量，它表示单位时间内的能量转换率。
功率可以通过以下公式计算：P = IV其中，P表示功率，I表示电流，V表示电压。
二、放大电路题1. 请画出一个简单的放大电路，并计算放大倍数。
答：一个简单的放大电路由一个信号源、一个放大器和一个负载组成。
放大倍数可以通过以下公式计算：放大倍数 = 输出信号幅度 / 输入信号幅度2. 请计算一个放大电路中的增益。
答：增益是放大电路的另一个重要指标，它表示输出信号与输入信号之间的比值。
增益可以通过以下公式计算：增益 = 输出信号幅度 / 输入信号幅度三、数字电路题1. 请画出一个简单的逻辑门电路，并计算输出信号。
答：逻辑门电路是数字电路中的基本组成单元，它可以实现逻辑运算。
模拟电子试题
《模拟电子》第一章半导体器件基础本章练习题或思考题1．如图1.1所示电路，判定电路中硅二极管的工作状态，并计算U AB的值。
设VD正向导通压降为0.7V。
图1.1 图1.22．如图1.2稳压管稳压电路，若限流电阻R=1.6KΩ，U Z=12V，I Zmax=18mA。
通过稳压管的电流I Z等于多少？限流电阻的值是否合适？3．如图1.3所示，二极管构成的各电路，设二极管的正向导通压降为0.7V。
（1）判定各电路中二极管的工作状态；（2）试求各电路的输出电压U o。
图1.34．如图1.4所示，当输入电压为u i=5sinωt V时，试对应输入电压u i画出输出电压u o的波形。
设二极管的正向导通压降为0.7V。
图1.45．如何用万用表确定一个二极管的极性和好坏？6．稳压二极管稳压电路如图1.5所示，已知稳压管的稳定电压为U Z=8V，正向导通压降为0.7V，当输入电压为u i=15sinωt V时，试对应输入电压u i画出输出电压u o的波形。
图1.57．若测得放大状态中的三极管I B=0.025mA，取β=50。
试计算I C和I E的值。
8．两个双极型三极管：A管的β＝200，I CEO=200μA；B管的β＝50，I CEO=50μA，其它参数相同，应选用哪一个？9．一个工作在放大状态中的三极管，已经测得其三个引出端的电位分别为①3.5V、②6.6V和③2.8V。
试问此三极管为什么类型？三个引出端分别对应管子的什么电极？10．测得电路中三极管的各电极电位如图1.6所示，试判定各个三极管是工作在截止、放大还是饱和状态？-5.3V 2.4V图1.6第二章 基本放大电路和多级放大电路本章练习题或思考题1．三极管在放大电路中的三种连接方式是什么？2．①如果一个放大电路的电压放大倍数为100倍，用分贝作单位其电压增益为多少分贝？②若一个放大电路的电压增益为60分贝（dB ），此放大电路的电压放大倍数有多少？3．如图2.1共射放大电路，输出电压出现的是什么失真？如何调整偏置电阻Rb 的值 可减小此失真？+6V+u 0-+ui -RbR C图2.1 图2.24．如图2.2所示电路，已知U CC =10V ，R b =320K Ω，β=80，R c =R L =2K Ω，试估算Q 点的值，计算放大电路的电压放大倍数A u 、输入电阻R i 、输出电阻R o 。
集成运放练习题及答案
练习题一、选择题1.集成运放级间耦合方式是()。
A.变压器耦合B.直接耦合C.阻容耦合2.开环工作的理想运算放大器，同相输入时的电压传输特性为()。
(a)(b)(c)I3.理想运算放大器的共模抑制比为()。
A.0B.约120dBC.无穷大4同相输入比例运算放大器电路中的反馈极性和类型属于()。
A.正反馈B.串联电流负反馈C.并联电压负反馈D.串联电压负反馈5.电路如图所示，RF 引入的反馈为()。
A.串联电压负反馈B.串联电流负反馈C.并联电压负反馈D.并联电流负反馈6.电路如图所示，R F 引入的反馈为()。
A.串联电流负反馈B.串联电压负反馈C.并联电流负反馈D.并联电压负反馈7.在运算放大器电路中，引入深度负反馈的目的之一是使运放()。
A.工作在线性区，降低稳定性B.工作在非线性区，提高稳定性O图1图3u Ou iOuC.工作在线性区，提高稳定性8.电路如图所示，当R F 减小时，放大电路的()。
A.频带变宽，稳定性降低B.频带变宽，稳定性提高C.频带变窄，稳定性降低D.频带变窄，稳定性提高R F9.电路如图所示，反相比例运算电路的输入电阻r i1与同相比例运算电路的输入电阻r i2相比较()。
A.r i1＞r i2B.r i1＜r i2C.r i1=r i210.电路如图所示，其电压放大倍数等于()。
A.1B.2C.011.如图所示电路中，能够实现uo=ui 运算关系的电路是()。
A.图1B.图2C.图312.电路如图所示，已知u i =1V，当电位器的滑动端从A 点移到B 点时，输出电压u O 的变化范围为()。
A.-1~+1VB.+1~0Vu OuUu OC.-1~0VD.+1~-1V13.电路如图所示，输入为u i ，则输出u O 为()。
A.u iB.2u iC.014.电路如图所示，该电路为()。
A.积分运算电路B.微分运算电路C.比例积分运算电路15.电路如图所示为()。
A.反相式电压源B.电流源C.同相式电压源16.图1所示为比较器电路，其传输特性为图图2(a)(b)(c)17.电路如图所示，输入电压ui=10sin ωt (mV)，则输出电压u O 为()。
电子技术放大电路部分1网络授课内容及习题
放大电路与集成运算放大器学习要点1、掌握共射极放大电路的工作原理，理解静态工作点的概念，会估算静态工作点、电压放大倍数和输入、输出电阻2、了解射极输出器的电路组成及主要特点点和作用。
3、了解多级放大器信号耦合方式及特点。
4、会判断反馈的极性和类型。
5、了解理想集成运算放大器特点，会反相放大器和同相放大器等典型电路放大倍数的计算。
6、了解低频功率放大器的基本要求、类型及特点。
7、了解常用振荡器的作用及特点。
概念1、放大电路又称放大器，即能够不是真的将微小信号放大到所需数值的电路，基本特征是功率放大。
2、集成运放将多级放大电路完整的制作在半导体材料上，引出输入端、输出端、正负电源端及输出端，再加以封装，就制成一个集成运算放大器，简称集成运放。
8.1 基本放大电路是指由一个放大元件狗的放大电路，也称单管放大电路。
8.1.1 基本共射放大电路1、电路组成VT——三极管，工作在放大状态，起电流或电压放大作用。
+V CC——放大电路直流电源，给三极管提供偏置电压(发射结正向偏压，集电结反向偏压)，同时为输出号提供能量。
R b——基极偏置电阻，电源V CC通过R b向基极提供合适的偏置电流I B。
R C——集电极偏置电阻，将三极管集电极电流的变化量转化集电极电压的变化量。
C1、C2——分别是输入、输出耦合电容，起“通交隔直”作用。
2、静态（1）直流通路指将交流信号视为零，直流信号所流经的通路。
即利用电容的“通交隔直”作用，将电路中所有的电容器视为开路，绘制出的电路。
（2）静态工作点静态时三极管的直流电压U BE、U CE和对应的直流电流I B、I C，统称为静态工作点Q,，通常写为U BEQ、U CEQ、I BQ、I CQ。
估算公式如下：II BQ=VV CC−UU BEQ bb≈VV CC bbII CQ=ββII BQUU CEQ=VV CC−II CQ RR cc当电源电压确定后，R b对基本共射放大电路的工作点设置起重要作用，选择合适的R b，可以得到合适的I BQ,从而确定I CQ和U CEQ。
集成运算放大器练习题及答案
第十章练习题1.集成运算放大器是：( )(a)(b)(c) 直接耦合多级放大器阻容耦合多级放大器变压器耦合多级放大器2.集成运算放大器的共模抑制比越大,(a)差模信号放大倍数越大；(b)带负载能力越强；(c)抑制零点漂移的能力越强3.电路如图10-1所示，( )(a)串联电压负反馈(c)串联电流负反馈表示该组件:RF2 引入的反馈为并联电压负反馈(b)4.比例运算电路如图( )(a) RF图10-1 10-2所示，该电路的输出电阻为：5.电路如图10-3( )(a)图 1 (b)图 2 (c)图 3图 10-69. 电路如图10-7所示，该电路为：(a)比例运算电路(b)比例一积分运算电路(C)微分运算电路G-只_________ B ---- L ___」\—— - g + +1R i?S3图 10-36.电路如图 10-4 ( ) (a)加法运算电路;所示, 则该电路为: (b)反相积分运算电路; (C)同相比例运算电路R F7.电路如图 10-5 ( ) (a)加法运算电路(b)减法运算电路 所示, 该电路为: R iO OR 2图 10-4(c)比例运算电路图 10-58.电路如图10-6所示，该电路为： ( ) (a)加法运算电路 (b)减法运算电路 U i2 O(c)比例运算电路R―O uo10.电路如图10-8 所示试求：(1)当R p滑动点滑动到(2)当R p滑动点滑动到(3)当R p滑动点滑动到11.电路如图10-9所示，⑴开关S i，S3闭合,(2)开关S i，S2闭合,要求:525312. 电路如图(1)当R(2)当R(3)当R打开时,打开时,写出u O与u的关系式;写出U o与U的关系式。
R为可变电阻,10-10所示，R时，u o等于多少？0.8R时，U o等于多少?1.2R时，U o等于多少？图10-9电压U 9V ，试求：A点时,B点时，C 点(R,U o ?u o ?的中点)时，U o电位器R p的阻值为20k 013.电路如图14.电路如图U3 1V,15.电路如图10-11所示,10-12所示求输出电压10-13所示,R F2 F3图10-1010k , U| 1V 求输出电压U o。
运算放大器练习题
第十章运算放大器一、单项选择题：1、电路如图所示，该电路为()。
(a)加法运算电路(b)减法运算电路(c)比例运算电路-∞＋u Oui1ui22、电路如图所示，负载电流i L与输入电压u i 的关系为()。
(a) -u i / (R L+R o) (b) u i / R L(c) u i / R o(d) u i / (R L+R o)-∞＋Rou3、电路如图所示，欲满足u O=0.5(u ui1i2) 的运算关系，则R1，R2的阻值必须满足()。
(a) R1 = R2(b) R1 = 0.5R2 (c) R2 = 0.5R1∞uOui1ui24、电路如图所示，则该电路为()。
(a)加法运算电路(b)反相积分运算电路(c)同相比例运算电路-∞＋＋5、同相输入的运算放大器电路如图所示，该电路的输入电阻为()。
(a)零(b)R(c)无穷大-∞＋6、比例运算电路如图所示，该电路的输入电阻为( )。
(a)零(b)R1(c)无穷大-∞＋＋7、运算放大器电路如图所示，欲构成反相比例运算电路，则虚线框内应连接()。
(a)电阻元件(b)电感元件(c)电容元件-∞＋8、运算放大器电路如图所示，该电路的电压放大倍数为()。
(a) 零(b) 1 (c) 2-∞＋O9、图1至图4的电路中，符合u + =u -≈0 (即虚地) 的电路是( ) 。
∞+∞+∞∞R R O(a)(c)10、电路如图所示，已知 R 1 =10 k Ω，R 2 =100 k Ω，若 u O = 6 V ，则 u i = ( )(a) 6 V (b) 3 V (c) 6/11 V (d) 3/11 V∞二、非客观题: 1、电 路 如 图 所 示，R 110=k Ω，R 220=k Ω，R F k =100Ω， u I1.V =02， u I2.V =-05， 求 输 出 电 压 u O 。
-∞＋R u Ou u2、电 路 如 图 所 示， 其 稳 压 管 的 稳 定 电 压 U U Z1Z2V ==6， 正 向 压 降 忽 略 不计， 输 入 电 压u t I V =5sin ω， 参 考 电 压 U R V =1， 试 画 出 输 出 电 压 u O 的 波 形。
