中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1。
在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。
2。
晶体管工作在截止区时，发射结向偏置，集电结向偏置。
3.硅稳压管的工作为 _ 区。
4。
为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
5。
已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用滤波电路。
6.为了获得输入电压中的低频信号，应选用滤波电路.7.为了稳定静态工作点，应引入负反馈.8.为了稳定放大倍数,应引入负反馈。
9.为了使放大电路的输出电阻增大应引入负反馈;深度负反馈的条件是。
10。
为了减小放大电路的输入电阻，应引入负反馈。
11.为了减小放大电路的输出电阻，应引入负反馈。
12.当集成运放组成运算电路时中，运放一般工作在状态。
13.在运放组成的电压比较器中，运放一般工作在或状态.14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成.图115。
在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路.16。
直流电源由、、和四部分组成。
17。
串联型稳压电路由、、和四部分组成。
18.欲将方波电压转换成三角波电压，应选用运算电路。
19。
NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真;乙类功放电路的主要缺点是输出有失真。
20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。
22。
存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。
24.半导体存储器的结构主要包含三个部分，分别是、、。
25。
某存储器容量为8K×8位，则它的地址代码应取位。
26。
将Intel2114（1K*4位）RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是 ,需要增加的地址线是条。
电子技术期末考试试题及答案
电子技术期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、异或、非D. 或、异或、同或答案：A2. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 碳化硅答案：C3. 一个完整的电路包括哪些基本组成部分？A. 电源、导线、开关、用电器B. 电源、电阻、电容、电感C. 电源、导线、电阻、电感D. 电源、开关、电容、用电器答案：A4. 在模拟电路中，放大器的基本功能是什么？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性答案：B5. 以下哪个不是数字信号的特点？A. 离散的B. 连续的C. 有固定的电压水平D. 抗干扰能力强答案：B6. 什么是晶体管的放大区？A. 截止区B. 饱和区C. 线性区D. 击穿区答案：C7. 以下哪个是数字信号的优点？A. 传输距离远B. 抗干扰能力弱C. 传输速度慢D. 容易失真答案：A8. 模拟信号与数字信号的主要区别是什么？A. 模拟信号是连续的，数字信号是离散的B. 数字信号是连续的，模拟信号是离散的C. 模拟信号是高频的，数字信号是低频的D. 数字信号是高频的，模拟信号是低频的答案：A9. 什么是二进制数？A. 只有0和1两个数字的数B. 只有0和2两个数字的数C. 只有1和2两个数字的数D. 只有0和10两个数字的数答案：A10. 以下哪个是集成电路的特点？A. 体积大B. 集成度高C. 功耗大D. 价格高答案：B二、填空题（每空2分，共20分）11. 一个完整的电路由电源、__________、开关和用电器组成。
答案：导线12. 半导体材料的导电性能介于__________和__________之间。
答案：导体、绝缘体13. 晶体管的三个主要区域是截止区、饱和区和__________。
答案：放大区14. 数字信号的优点包括抗干扰能力强、__________和__________。
电子技术复习题及电子技术基础及参考答案(自考)
13电子技术复习题一、选择题1、半导体中的空穴和自由电子数相等，这样的半导体称为（ C ）A. P型半导体；B. N型半导体；C. 本征半导体。
2、P型半导体是在本征半导体中加入微量的（A）元素构成的。
A、三价；B、四价；C、五价；D、六价。
3、P型半导体中的多数载流子是（ B ）。
A.电子B.空穴C.电子和空穴4、N型半导体中的多数载流子是（ A ）。
A. 电子B.空穴C.电子和空穴5. 整流电路加滤波电路的主要作用是（ B ）A. 提高输出电压；B. 减少输出电压的脉动程度；C. 降低输出电压；D. 限制输出电流。
6. 三端稳压电源输出负电压并可调的是（ B ）A. CW79XX系列；B. CW337系列；C. CW317系列D. CW78XX系列7、基本放大电路中，经过晶体管的信号电流有（C ）。
A、直流成分；B、交流成分；C、交直流成分均有。
8、基本放大电路中的主要放大对象是（B ）。
A、直流信号；B、交流信号；C、交直流信号均有。
9、分压式偏置的NPN型晶体管共发射极放大电路中，U B 点电位过高，晶体管易出现（ A ）。
A、饱和状态B、截止状态C、放大状态10、晶体管放大电路中，基极电流i B 的数值较大时，易引起静态工作点Q接近（B ）。
A、截止区；B、饱和区；C、死区。
11. NPN型晶体放大电路中，晶体管各级电位最高的是：（C）A. 基极；B. 发射极；C. 集电极12、射极输出器的输出电阻小，说明该电路的（A ）A、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷。
13、在三极管的输出特性曲线中，每一条曲线与（ C ）对应。
A、集电极电流B、发射极电流C、基极电流14、为了增大放大电路的动态范围，其静态工作点应选择（ D ）。
A、截止点;B、饱和点;C、交流负载线的中点；D、直流负载线的中点。
15. 在晶体管放大电路中，当集电极电流增大时，将使晶体管（ B ）A. 电压U CE增大；B. 电压U CE减小；C. 基极电流减小。
电子技术试题及答案
电子技术试题及答案一、选择题1. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可放大D. 可滤波答案：B2. 在数字电路中，逻辑“与”门的输出为高电平时，输入条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入均为低电平答案：A二、填空题1. 电子电路中，_______ 是指电路中电流的流动方向不随时间变化的电流。
答案：直流电2. 在半导体材料中，_______ 是指在室温下导电性能介于导体和绝缘体之间的材料。
答案：半导体三、简答题1. 请简述什么是晶体管的放大作用？答案：晶体管的放大作用是指利用晶体管的电流控制特性，将输入的微弱信号电流放大成较大的输出电流，从而实现信号放大的功能。
2. 什么是数字信号？请简述其特点。
答案：数字信号是一种用数字形式表示的信号，其特点是离散的，即信号的取值是离散的，而非连续的。
数字信号具有抗干扰能力强、易于存储和传输等优点。
四、计算题1. 假设有一个串联电路，电阻R1=100Ω，R2=200Ω，总电压U=300V，请计算通过R1的电流I1。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω =300Ω。
根据欧姆定律，电流I = U / R_total = 300V / 300Ω = 1A。
由于是串联电路，通过R1的电流I1等于总电流I，即I1 = 1A。
2. 一个数字逻辑电路中，有一个逻辑“或”门，输入A和B，当A=1，B=0时，求输出Y的值。
答案：根据逻辑“或”门的真值表，当A=1，B=0时，输出Y为1。
五、论述题1. 论述集成电路的发展对电子技术的影响。
答案：集成电路的发展极大地推动了电子技术的革新。
通过将多个电子元件集成在一个小型的硅芯片上，集成电路不仅减小了电子设备的体积和重量，还提高了电路的可靠性和性能。
此外，集成电路的广泛应用降低了生产成本，促进了电子设备在各个领域的普及。

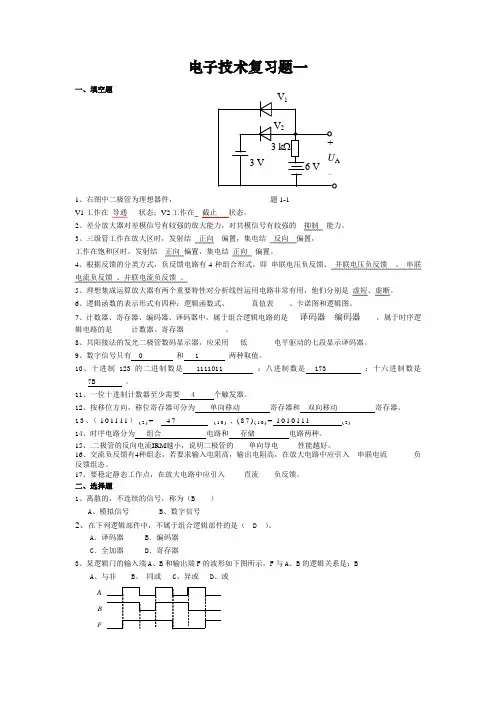

电子技术复习题及答案
电子技术复习题一一、填空题1、右图中二极管为理想器件，题1-1V1工作在_导通__ 状态；V2工作在__截止___状态。
2、差分放大器对差模信号有较强的放大能力，对共模信号有较强的__抑制__能力。
3、三级管工作在放大区时，发射结__正向__偏置，集电结__反向__偏置，工作在饱和区时，发射结__正向_偏置，集电结_正向__偏置。
4、根据反馈的分类方式，负反馈电路有4种组合形式，即_串联电压负反馈、_并联电压负反馈__、_串联电流负反馈_、并联电流负反馈。
5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用，他们分别是虚短、虚断。
6、逻辑函数的表示形式有四种：逻辑函数式、______真值表____、卡诺图和逻辑图。
7、计数器、寄存器、编码器、译码器中，属于组合逻辑电路的是___译码器编码器___，属于时序逻辑电路的是_____计数器、寄存器_________ 。
8、共阳接法的发光二极管数码显示器，应采用___低_______电平驱动的七段显示译码器。
9、数字信号只有 0 和 1 两种取值。
10、十进制123的二进制数是 1111011 ；八进制数是 173 ；十六进制数是7B 。
11、一位十进制计数器至少需要 4 个触发器。
12、按移位方向，移位寄存器可分为单向移动寄存器和双向移动寄存器。
13、（101111）(2)=47(10),(87)(10)=1010111(2)14、时序电路分为组合电路和存储电路两种。
15、.二极管的反向电流IRM越小，说明二极管的____单向导电_____性能越好。
16、交流负反馈有4种组态，若要求输入电阻高，输出电阻高，在放大电路中应引入__串联电流_______负反馈组态。
17、要稳定静态工作点，在放大电路中应引入_____直流____负反馈。
二、选择题1、离散的，不连续的信号，称为（B ）A、模拟信号B、数字信号2、在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。
电子技术基础与技能考试题(附答案)
电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。
A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。
正确答案：B11.74LS161是()进制加计数器。
A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。
电子技术基础考试题(带答案)
电子技术基础试卷一、填空题（每题2分）共40分1、N型半导体多数载流子（电子）。
2、半导体具有热敏特性、光敏特性和（掺杂）。
3、在P型半导体和N型半导体接合面上产生的（带电薄层）叫PN 结。
4、锗二极管的死区电压是（0.2V）。
5、三极管的输入特性是指在（U ce）一定的条件下，I B与U be之间的关系曲线。
6、某三极管β=50，当I B =40µA时，则I C=（2 ）mA。
7、三极管的电流放大作用是指基极电流对集电极电流的（控制）作用。
8、当三极管工作在饱和状态时，发射结正偏，集电结（正偏或零偏）。
9、放大电路是利用晶体三极管的电流控制作，把微弱电信号（不失真的）放大到所需要的数值。
10、在放大器中，直流电源的作用是，一是为电路提供（能源），二是为电路提供工作电压。
11、放大器常用的分析方法有近似估算法和（图解）分析法。
12、放大器的输入电阻希望（大些）好，以减少对信号源的影响。
13、放大器的工作点设置过低，会出现（截至）失真。
14、放大器的直流等效电路一般用来估算（静态工作点）。
15、多级放大器的电压放大倍数等于各级电压放大倍数（之积）。
16、交流负反馈可以改善放大器的（性能）。
17、电压负反馈有稳定（输出电压）的作用。
18、判断反馈性质的方法常用的是（瞬间极性法）。
19、正反馈常用于（震荡电路），使电路容易起振。
20、射极输出器是一种典型的（电压串联）负反馈偏置放大电路。
二、判断题（每题2分）共40分1、甲乙类功率放大器容易产生的失真是截止失真。
（X ）2、功率放大器要求工作稳定的前提下输出功率尽可能的大。
（X ）3、抑制零点漂移是直接耦合放大器的突出问题。
（√）4、共模抑制比（CMRQ=AD/AC）是衡差动放大电路。
（√）5、常用的差动放大电路是由尼电路和具有恒流源的差放电路。
（√）6、振荡电路是外加输入信号后，把直流电能转换成有一定频率和振幅的交流信号的电子电路。
（X ）7、自激振荡电路产生振荡必须满足幅值条件和相位条件。
大学电子技术基础考试题及答案
大学电子技术基础考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑与操作的真值表中，当输入为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A2. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电容器答案：D3. 在模拟电路中，放大器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：B4. 以下哪种波形不属于数字信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：A5. 在数字电路中，逻辑非操作的真值表中，当输入为1时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A6. 以下哪种元件不是构成模拟电路的基本元件？A. 运算放大器B. 二极管C. 逻辑门D. 电感器答案：C7. 在模拟电路中，滤波器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：A8. 以下哪种波形不属于模拟信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：B9. 在数字电路中，逻辑或操作的真值表中，当输入全为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A10. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电感器答案：D二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D2. 模拟电路中常用的放大器类型包括：A. 运算放大器B. 功率放大器C. 音频放大器D. 射频放大器答案：A, B, C, D3. 数字信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：A, C4. 模拟信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：B, D5. 数字电路中的基本逻辑运算包括：A. 逻辑与B. 逻辑或C. 逻辑非D. 逻辑异或答案：A, B, C, D三、填空题（每空1分，共20分）1. 在数字电路中，逻辑与操作的输出只有在所有输入都为_______时才为1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。
2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。
4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。
5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。
6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。
8．半导体载流子的运动有扩散运动和 漂移 运动。
9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。
11．稳压管工作在 反向击穿 区。
12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。
13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。
14．非线性失真包括截止失真和 饱和 失真。
15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。
16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。
17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。
18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。
19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。
20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。
21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。
22．场效应管是一种 电压 控制的单极型半导体器件。
23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。
24．最常用的绝缘栅场效应管为 金属—氧化物—半导体（或MOS ） 场效应管 25．绝缘栅场效应管按工作状态可分为增强型和 耗尽 型两类。
26．在多级直接耦合放大电路中，即使把输入端短路，在输出端也会出现电压波动，使输出电压偏离零值，这种现象称为 零点漂移（或零漂） 。
27． 温度 对晶体管参数的影响是产生零漂的主要因素。
28．差动放大电路有两个输入端，在有信号输入时，其输入类型有：共模输入、差模输入和 两个任意信号 的输入。
29．通常采用 共模抑制 比来描述差动放大电路放大差模信号和抑制共模信号的能力。
30．集成运算放大电路通常由输入级、中间级和 输出级 三部分组成。
31．理想运放的两个重要特性为： 输入电流为零 和两个输入端子间的电压为零。
32．带负反馈的放大电路的输入电阻取决于反馈网络与基本放大电路输入端的 连接方式 ，与取样对象无关。
33．自激振荡的起振时应满足 AF>133．交流电源变换成直流电源的电路一般由电源变压器、整流电路、滤波电路和稳压电路等四部分组成。
34．晶体管作为开关使用，是指它的工作状态处于饱和导通状态和截止状态。
35.TTL 逻辑门电路的典型高电平值是3.6V ，典型低电平值是0.3V 。
36.逻辑代数中的基本运算关系是与、或、非37.十进制数513对应的二进制数1000000001，对应的十六进制数是201。
38.CMOS 门电路的闲置输入端不能悬空，对于与门应当接到高电平，对于或门应当接到低电平。
39.JK 触发器的特性方程为n n n Q K Q J Q +=+140.根据用途分，存储器分为两大类。
一类是RAM 另一类是ROM 。
41.A/D 转换器是将模拟量转换为数字量。
42.电子电路中的信号分为两类，分别是模拟信号和数字信号 43触发器是具有记忆功能的逻辑电路。
44 施密特触发器有两个稳定的状态。
45 D/A 转换器是将数字量转换为模拟量。
46 RAM 是一种时序电路，断电后所存储的数据消失，ROM 属于组合逻辑电路，所存数据不会因断电消失。
二、单项选择题1. 当PN 结外加反向电压时，耗尽层将（ C ） A.变窄 B.基本不变 C.变宽2. 稳压管是特殊二极管，它一般工作在（ C ）状态。
A.正向导通 B.反向截止 C.反向击穿3. 说晶体管具有放大电流的功能，是指它在电路中采用（ D ）A.共发射极接法B. 共基极接法C. 共集电极接法D. 任何接法 4. 影响放大器静态工作点稳定的主要因素是（A ）A.温度的影响B.管子参数的变化C.电阻变值D. 管子老化 5. 对于射极输出器，下列说法正确的是（B ）A.它是一种共发射放大电路B. 它是一种共集放大电路C. 它是一种共基放大电路 6. 共集电极放大电路的特点是（B ）A.输入电阻很小，输出电阻很大B. 输入电阻很大，输出电阻很小C.电压放大倍数很高D. 可用作振荡器7. 带射极电阻e R 的共射放大电路，在并联交流旁路电容e C 后，其电压放大倍数（B ） A.减小 B.增大 C.不变 D. 变为零 8. 微变等效电路法适用于（C ）A.放大电路的静态和动态分析B. 放大电路的静态分析C. 放大电路的动态分析 9. 在分压偏置电路中，若发射极电容e C 击穿短路，其放大器工作点将（B ） A.下降 B.不变 C.升高10．开关三极管一般的工作状态是（ D ）。
A 截止B 放大C 饱和D 截止和饱和 11．二极管两端加上正向电压时（ B ）Ａ一定导通 Ｂ超过死区电压才导通 Ｃ超过0.3Ｖ才导通性 Ｄ超过0.7Ｖ才导通12．欲使放大器净输入信号削弱，应采取的反馈类型是（ D ）。
A 串联反馈B 并联反馈C 正反馈D 负反馈 13．对功率放大电路最基本的要求是（ C ）。
A 输出信号电压大B 输出信号电流大C 输出信号电压和电流均大D 输出信号电压大、电流小 14．放大电路设置静态工作点的目的是（ B ）。
A 提高放大能力B 避免非线性失真C 获得合适的输入电阻和输出电阻D 使放大器工作稳定15．放大电路的静态工作点，是指输入信号（ A ）三极管的工作点。
A 为零时B 为正时C 为负时D 很小时 16．放大电路采用负反馈后，下列说法不正确的是（ A ）。
A 放大能力提高了B 放大能力降低了C 通频带展宽了D 非线性失真减小了 17．半导体整流电路中使用的整流二极管应选用（ D ）A 变容二极管B 稳压二极管C 点接触型二极管D 面接触型二极管 18表达式0 A 的值为（ B ）A. AB. AC. 1D. 019.或非门的逻辑功能为（ C ）A.输入有0，输出为0；输入全1，输出为1B.输入有0，输出为1；输入全1，输出为0C.输入全0，输出为1；输入有1，输出为0D.输入全0，输出为0；输入有1，输出为120.下列器件中，属于组合电路的是（ C ）A.计数器和全加器B.寄存器和数据比较器C.全加器和数据比较器D.计数器和数据选择器22 .简单可编程逻辑器件PLA，其结构特点是（ A ）A.可编程与阵列和固定或阵列B.固定与阵列和可编程或阵列C.可编程与阵列和可编程或阵列D.固定与阵列和固定或阵列23.下列触发器中具有不定状态的为（ A ）A.同步RS触发器B.主从JK触发器C.D触发器D.T触发器24．数字电路中基本逻辑运算关系有（ B ）A．2种 B．3种 C．4种D．5种25．十进制数（27）10转换为十六进制数为（ B ）A．（17）16 B．（1B）16 C．（21）16D．（1D）1626．若逻辑表达式F=BA ，则下列表达式中与F相同的是（ A ）A．F=A B B．F=AB C．F=A+B D．F=AB27．可编程器件FPGA也称为（ D ）A．可编程逻辑阵列 B．通用阵列逻辑 C．复杂可编程逻辑器件D．现场可编程门阵列28.十六进制数(7D)16对应的十进制数为（ B ）A.(123)10B.(125)10C.(127)10D.(256)1029.有三个输入端的或门电路，要求输出高电平，则其输入端（ D ）A.全部都应为高电平B.至少一个端为低电平C.全部都应为低电平D.至少一个端为高电平三、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
1．双极型半导体器件只有电子（或空穴）一种载流子参与导电。
（×）有电子、空穴两种载流子参与导电2．N型半导体，是在本征半导体中掺入微量的五价元素。
（√）3．PN结加正偏时，PN结电阻很小，正向电流很大，PN结处于导通状态。
（√）4．点接触型半导体二极管常用于高频和小电流的电路中。
（√）5．二极管的反向电流越大，其单向导电性能越好。
（×）反向电流越小6．稳压管一旦被反向击穿后，将不能再使用。
（×）可逆性7．硅三极管的死区电压约为0.5V，锗三极管不超过0.2V。
（√）8．在工业上，最常用的是高频放大电路。
（×）低频9．通常希望放大电路的输入电阻能高一些。
（√）10．通常希望放大电路的输出电阻低一些。
（√）11．三极管分压式偏置电路是应用最广泛的一种偏置电路。
（√）12．三极管阻容耦合方式在功率放大电路中应用最多。
（×）变压器耦合13．三极管直接耦合方式多用于直流放大电路和线性集成电路中。
（√）14．场效应管的输入电阻很高（可高达109~1014欧）。
（√）15．场效应管的共栅连接方式最为常用。
（×）共源极电路最为常用16．共模抑制比越大，表明差动放大电路放大差模信号和抑制共模信号的能力越强。
（√）17．在放大电路中几乎都用正反馈。
（×）负反馈18．正反馈常用在振荡电路中。
（√）19．RC正弦波振荡电路和LC正弦波振荡电路都属于他激振荡电路。
（×）自激振荡电路20．自激振荡的稳定幅振荡后应满足AF>1。
（×）AF=121．为了保证输出电压不受电网电压、负载和温度的变化而产生波动，可接入稳压电路。
在小功率供电系统中，多采用调整管工作在开关状态的开关稳压电路。
（×）一般采用串联反馈稳压电路22、逻辑变量的取值，１比０大。
（×）23、D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小（√）。
24．八路数据分配器的地址输入（选择控制）端有8个。
（×）25、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。
（×）26．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
（√）27.约束项就是逻辑函数中不允许出现的变量取值组合，用卡诺图化简时，可将约束项当作1，也可当作 0。
