卷积码(3 1 2)编译码程序
电子信息与计算机工程系2011级信息工程
——卷积码（3 1 2）
1.卷积码编译码程序
1.1内嵌函数trel1.m
clear;clc
trel = poly2trellis(3,[06,05,07]);
msg = randint(1,10)
code = convenc(msg,trel)
code1 = encode312(msg)
code-code1
msg1=decode_312(code)
msg-msg1
1.2编码程序encode312.m
function code = encode312(msg)
code = zeros(1,length(msg)*3);
current = [0 0];
for i = 1:length(msg)
[out,next] = state_machine(msg(i),current);
current = next;
code(3*i-2) = out(1);
code(3*i-1) = out(2);
code(3*i) = out(3);
end
2011级信息工程
2
1.3 状态积state_machine.m
function[output,nextState]=stat_machine(input,current_state)
output(1) =mod(input+current_state(1),2);
output(2) =mod(input+current_state(2),2);
output(3) =mod(input+current_state(1)+current_state(2),2);
nextState(1) =input;
nextState(2) =current_state(1);
1.4汉明距离hamming.m
function distance = hamming(a,b)
temp = a+b;
temp = mod(temp,2);
distance = sum(temp);
1.5译码程序decode_312.m
function msg=decode_312(code)
chip = 6;
for i = 1:2^chip
M(i,:) =de2bi(i-1,chip);
W(i,:) =encode312(M(i,:));
D(i)=hamming(W(i,:),code(1:chip*3));
end
[val,index] = sort(D);
ret_msg = zeros(1,length(code)/3);
for i = 1:4
ret_msg(i,1:chip) =M(index(i),:);
ret_dis(i) = D(index(i));
end
iter = (length(code)-chip*3)/3;
for i=1:iter
for j=1:4
msg_temp1 = [ret_msg(j,1:chip+i-1) 0];
msg_temp2 = [ret_msg(j,1:chip+i-1) 1];
code_temp1 = encode312(msg_temp1);
code_temp2 = encode312(msg_temp2);
dis_temp1 = hamming(code_temp1,code(1:chip*3+3*i));
2011级信息工程
3
dis_temp2 = hamming(code_temp2,code(1:chip*3+3*i));
if(dis_temp1
ret_dis(j)= dis_temp1;
else
ret_msg(j,1:chip+i)= msg_temp2;
ret_dis(j) = dis_temp2;
end
end
end
[val,index] = sort(ret_dis);
msg = ret_msg(index(1),:);

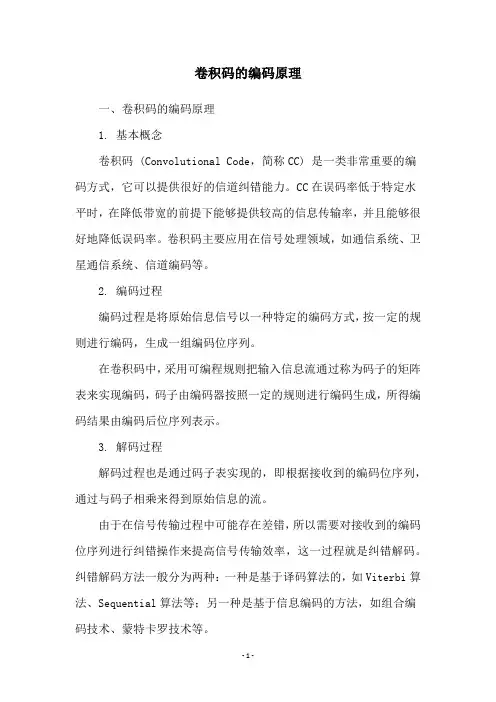

卷积码的编码原理
卷积码的编码原理一、卷积码的编码原理1. 基本概念卷积码 (Convolutional Code，简称CC) 是一类非常重要的编码方式，它可以提供很好的信道纠错能力。
CC在误码率低于特定水平时，在降低带宽的前提下能够提供较高的信息传输率，并且能够很好地降低误码率。
卷积码主要应用在信号处理领域，如通信系统、卫星通信系统、信道编码等。
2. 编码过程编码过程是将原始信息信号以一种特定的编码方式，按一定的规则进行编码，生成一组编码位序列。
在卷积码中，采用可编程规则把输入信息流通过称为码子的矩阵表来实现编码，码子由编码器按照一定的规则进行编码生成，所得编码结果由编码后位序列表示。
3. 解码过程解码过程也是通过码子表实现的，即根据接收到的编码位序列，通过与码子相乘来得到原始信息的流。
由于在信号传输过程中可能存在差错，所以需要对接收到的编码位序列进行纠错操作来提高信号传输效率，这一过程就是纠错解码。
纠错解码方法一般分为两种：一种是基于译码算法的，如Viterbi算法、Sequential算法等；另一种是基于信息编码的方法，如组合编码技术、蒙特卡罗技术等。
4. 优缺点卷积码的优点有：（1）具有很强的纠错能力，能够避免在信道过程中由于信号传播可能的串扰、失真等引起的差错；（2）可以降低信道带宽，提高码率，以达到更高的信息传输率；（3）可以有效地降低误码率，保证传输信息的可靠性；（4）可以有效地平衡误码率和码率之间的关系，在较低的误码率下，可以获得较高的码率。
卷积码的缺点有：（1）实现复杂，需要耗费大量的计算资源；（2）解码复杂，需要用到分析、数学等方法；（3）不是所有类型的信号都适合使用卷积码。
卷积码的编码及解码Viterbi解码Word版
卷积码的编码及解码（Viterbi 解码）一、实验目的1、了解卷积码的基本原理；2、掌握卷积码编码的电路设计方法；2、掌握卷积码 Viterbi 译码的基本方法和电路设计方法。
二、实验仪器1、移动通信实验箱一台；2、台式计算机一台；三、实验原理1.卷积码编码原理卷积码是一个有限记忆系统，它也将信息序列切割成长度 k的一个个分组，与分组码不同的是在某一分组编码时，不仅参看本时刻的分组而且参看本时刻以前的 L 个分组。
我们把 L＋1 称为约束长度。
2.卷积码的译码算法（硬判决 Viterbi 译码）Viterbi译码算法是一种最大似然算法，它不是在网络图上依次比较所有可能的路径，而是接收一段，计算，比较一段，保留最有可能的路径，从而达到整个码序列是一个最大似然序列。
Viterbi解码算法的基本步骤如下：1、从某一时间单位j＝m开始，对进入每一状态的所有长为j段分支的部分路径，计算部分路径度量。
对每一状态，挑选并存储一条有最大度量的部分路径及其部分度量，称此部分路径为留选（幸存）路径。
2、j增加1，把此时刻进入每一状态的所有分支度量，和同这些分支相连的前一时刻的留选路径的度量相加，得到了此时刻进入每一状态的留选路径，加以存储并删去其他所有的路径。
因此留选路径延长了一个分支。
3、若j<L+m，则重复以上步骤，否则停止，译码器得到了有最大路径度量的路径。
上面的过程可以简单的总结为“加、比、选”（也称ACS）。
四、实验步骤1、将实验箱和计算机通过串行口连接好，为实验箱上电。
2、将与实验箱相连的电脑上的学生平台程序打开。
在“实验选择”栏中选择“卷积码”实验，点击确认键。
从而进入此实验界面。
3、在实验界面上点“生成数据”，让系统生成待编码的随机比特。
也可在界面上直接双击所显示的 bit，修改其值。
4、在界面上点击下发“原始数据”，该数据将被送入单片机（或 CPLD）进行卷积编码然后经过编码的数据被送回学生平台并显示在“编码数据”栏。
卷积码+交织+维特比译码+解交织
1.实验摘要实验1 卷积码编码实验2 交织编码实验3 解交织实验4 维特比译码2.实验12.1 实验1概要在实验1中，首先给出了卷积码编码的流程，然后给出了实现卷积码编码的源程序。
2.2程序的具体过程2.2.1程序流程2.2.2MATLAB源程序function [output]=cnv_encd(input)%output=cnv_encd(g,k0,input) 卷积码编码函数%g 生成矩阵%k0 输入码长%input 输入信源序列%output 输出卷积编码序列g=[1 1 1;1 0 1];%编码矩阵k0=1;input=[1 1 0 1];if rem(length(input),k0)>0input=[input,zeros(size(1:k0-rem(length(input),k0)))];endn=length(input)/k0;if rem(size(g,2),k0)>0error('Error,g is not of the right size.')endli=size(g,2)/k0;n0=size(g,1);u=[zeros(size(1:(li-1)*k0)),input,zeros(size(1:(li-1)*k0))];u1=u(li*k0:-1:1);for i=1:n+li-2u1=[u1,u((i+li)*k0:-1:i*k0+1)];enduu=reshape(u1,li*k0,n+li-1);output=reshape(rem(g*uu,2),1,n0*(n+li-1));3.实验23.1 实验2概要在实验2中，给出了两种交织编码的过程—卷积交织和循环等差交织，然后给出了实现这两种交织编码的源程序。
3.2程序的具体过程3.2.1程序流程3.2.2MATLAB源程序（1）卷积交织function [aa]=jiaozhi(bb,n)%jiaozhi.m 卷积交织函数n=28; %分组长度%bb 卷积交织前原分组序列%aa 卷积交织后分组序列%序号重排方式：cc=[123171151721;82241812628;159****9137;22161042620 14 ];%交织矩阵bb=[ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28]; for i=1:naa(i)=bb(cc(i));end（2）循环等差交织function [aa]=jiaozhi_nocnv(bb,n)%jiaozhi_nocnv.m 循环等差交织函数n=28; %分组长度%bb 循环等差交织前原分组序列%aa 循环等差交织后还原分组序列%序号重排方式：bb=[ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ];j=1;for i=1:nj=rem(j+5-1,n)+1; %序号重排方式迭代算法aa(n+1-i)=bb(j);end3.2.3程序说明交织码通常表示为（M，N），分组长度L=MN，交织方式用M行N列的交织矩阵表示。
编码理论 第12章 卷积码的序列译码
北京邮电大学 信息工程学院
编码理论 第十二章 卷积码的序列译码
4、堆栈存储算法（3）
当算法终止时，存储器 中的领先路径就作为译 码路径。图 12.3 中示出堆栈 存储算法的一个完整流 程图。 在树的分叉部分，第一 步上有2 k 个新的量度要计算。在 树的尾部，只有 一个新的量度要计算。 注意：对于（ n,1, m）码，在树的分叉部分 每译一 步，存储器的容量就要 增加一，但当译码器处 于树的尾部时就跟本不 再 增加了。由于树的分叉 部分通常远远大于尾部 （L m） , 故存储器的容 量粗略等于算法终止时 的译码步数。
北京邮电大学 信息工程学院
编码理论 第十二章 卷积码的序列译码
2、费诺量度（2）
例12.1研究图 12.1 的码树，假定此码中的 一个码字经由 BSC 传送，且接受 序列为r (010,010,001 ,110,100,101 ,011 ). 对我BSC ，维特比算法中一条路 径V的量)度值由d(r, v)给定，他是最大似 然路径，即一条量度最 小的路径，现在比较两 条不同长度的路径。 [例如： 截短码字 [v]5 （ 111 ， 010 ， 001 ， 110 ， 100 ， 101 ）和[ v]0 （000 ） ]的部分路径量度。 部分路径量度是 d（[r ]5 , [ v]5） 2和d([r0 ],[ v]0 ) 1, 这表明 [ v]0 是两条路径 中“较好的”一个。然 而，直觉告诉我们，路 径[ v]5 要比[ v]更可能是部 分最大似然路径。因为 以[ v]0 开头来完成一条路径要 附加18 比特，而完 成以[ v 5 ]开头的整条路径只要求 加3比特。换句话说，以 [ v]0 作为开头的路 径远远比 [v5 ]开头的路径与 r之间的附加距离更可能 累积起来。
卷积码的编解码Matlab仿真与模拟讲解
卷积码的编解码Matlab仿真摘要卷积码是一种性能优越的信道编码。
它的编码器和译码器都比较容易实现，同时它具有较强的纠错能力。
随着纠错编码理论研究的不断深入，卷积码的实际应用越来越广泛。
本文简明地介绍了卷积码的编码原理和译码原理。
并在SIMULINK模块设计中，完成了对卷积码的编码和译码以及误比特统计整个过程的模块仿真。
最后，通过在仿真过程中分别改变卷积码的重要参数来加深理解卷积码的这些参数对卷积码的误码性能的影响。
经过仿真和实测，并对测试结果作了分析。
得出了以下三个结论：（1）当改变卷积码的码率时，系统的误码性能也将随之发生变化。
（2）对于码率一定的卷积码，当约束长度N 发生变化时，系统的误码性能也会随之发生变化。
（3）回溯长度也会不同程度上地影响误码性能。
关键词:卷积码；码率；约束长度；回溯长度目录论文总页数：21页1 引言 (1)1.1 课题背景 (1)1.2 国内外研究现状 (1)1.3 本课题的意义 (1)1.4 本课题的研究方法 (1)2 卷积码的基本概念 (2)2.1 信道 (2)2.2 纠错编码 (2)2.3 卷积码的基本概念 (2)2.4 卷积码编码的概念 (2)2.4.1 卷积编码 (2)2.4.2 卷积码的树状图 (3)2.4.3 卷积码的网格图 (4)2.4.4 卷积码的解析表示 (5)3 卷积码的译码 (6)3.1 卷积码译码的概述 (6)3.2 卷积码的最大似然译码 (6)3.3 VITEBI 译码的关键步骤 (7)3.3.1 输入与同步单元 (7)3.3.2 支路量度计算 (7)3.3.3 路径量度的存储与更新 (7)3.3.4 信息序列的存储与更新 (8)3.3.5 判决与输出单元 (8)4 结论 (9)4.1 卷积码的仿真 (9)4.1.1 SIMULINK仿真模块的参数设置以及重要参数的意义 (9)4.2 改变卷积码的参数仿真以及结论 (12)4.2.1 不同回溯长度对卷积码性能的影响 (12)4.2.2 不同码率对卷积码误码性能的响 (14)4.2.3 不同约束长度对卷积码的误码性能影响 (15)结论 (17)参考文献 (18)致谢.................................................... 错误！未定义书签。

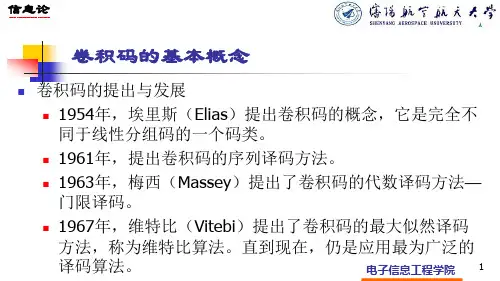

卷积码的图解表示
