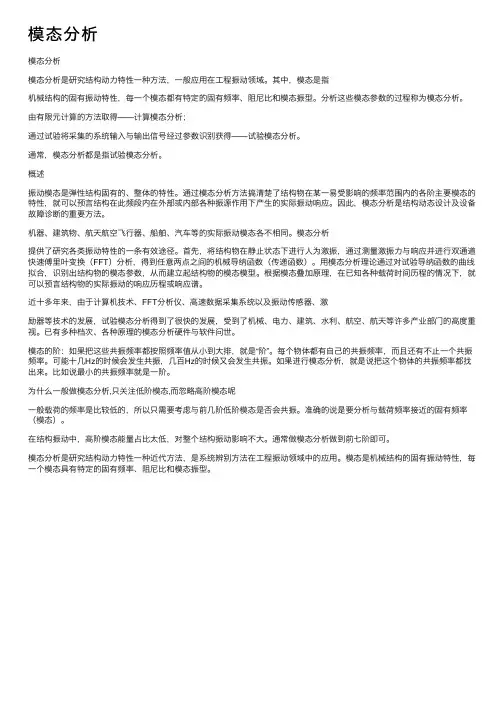

模态分析模态分析模态分析是研究结构动⼒特性⼀种⽅法，⼀般应⽤在⼯程振动领域。
其中，模态是指机械结构的固有振动特性，每⼀个模态都有特定的固有频率、阻尼⽐和模态振型。
分析这些模态参数的过程称为模态分析。
由有限元计算的⽅法取得——计算模态分析；通过试验将采集的系统输⼊与输出信号经过参数识别获得——试验模态分析。
通常，模态分析都是指试验模态分析。
概述振动模态是弹性结构固有的、整体的特性。
通过模态分析⽅法搞清楚了结构物在某⼀易受影响的频率范围内的各阶主要模态的特性，就可以预⾔结构在此频段内在外部或内部各种振源作⽤下产⽣的实际振动响应。
因此，模态分析是结构动态设计及设备故障诊断的重要⽅法。
机器、建筑物、航天航空飞⾏器、船舶、汽车等的实际振动模态各不相同。
模态分析提供了研究各类振动特性的⼀条有效途径。
⾸先，将结构物在静⽌状态下进⾏⼈为激振，通过测量激振⼒与响应并进⾏双通道快速傅⾥叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。
⽤模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从⽽建⽴起结构物的模态模型。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预⾔结构物的实际振动的响应历程或响应谱。
近⼗多年来，由于计算机技术、FFT分析仪、⾼速数据采集系统以及振动传感器、激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电⼒、建筑、⽔利、航空、航天等许多产业部门的⾼度重视。
已有多种档次、各种原理的模态分析硬件与软件问世。
模态的阶：如果把这些共振频率都按照频率值从⼩到⼤排，就是“阶”。
每个物体都有⾃⼰的共振频率，⽽且还有不⽌⼀个共振频率。
可能⼗⼏Hz的时候会发⽣共振，⼏百Hz的时候⼜会发⽣共振。
如果进⾏模态分析，就是说把这个物体的共振频率都找出来。
⽐如说最⼩的共振频率就是⼀阶。
为什么⼀般做模态分析,只关注低阶模态,⽽忽略⾼阶模态呢⼀般载荷的频率是⽐较低的，所以只需要考虑与前⼏阶低阶模态是否会共振。
模态测试方面的经典书籍
模态测试方面的经典书籍模态测试是软件测试中的一种方法，用于评估软件系统在不同条件下的性能和行为。
以下是关于模态测试方面的经典书籍，它们涵盖了模态测试的基本概念、技术和最佳实践。
1.《模态测试实践指南》（Modal Testing: A Practical Guide）- D. J. Ewins这本书是模态测试领域的经典之作，介绍了模态测试的基本原理、测试方法和数据分析技术。
它详细解释了如何设计和执行模态测试，并提供了实用的案例研究和问题解答。
2.《模态测试与分析》（Modal Testing and Analysis）- A. D. Marinescu这本书介绍了模态测试的理论和实践，包括模态参数的测量和分析、模态试验设计、数据采集与处理等方面的内容。
它深入探讨了模态测试的各个环节，并提供了丰富的案例和实例来帮助读者理解和应用模态测试技术。
3.《振动模态测试与分析》（Vibration Modal Testing and Analysis）-D. J. Ewins这本书介绍了振动模态测试的基本原理和方法，包括模态参数的测量和分析、模态试验设计、数据采集与处理等方面的内容。
它提供了大量的实例和案例，帮助读者理解和应用振动模态测试技术。
4.《模态测试与分析技术》（Modal Testing and Analysis Techniques）- S. N. Sinha这本书详细介绍了模态测试和分析的各个方面，包括模态参数的测量和分析、模态试验设计、数据采集与处理等内容。
它提供了大量的实例和案例，帮助读者理解和应用模态测试技术。
5.《结构动力学与模态测试》（Structural Dynamics and Modal Testing）- J. H. Cannon这本书讲解了结构动力学和模态测试的基本原理和方法，包括结构振动的基本理论、模态参数的测量和分析、模态试验设计、数据采集与处理等内容。
它通过实例和案例来帮助读者理解和应用结构动力学和模态测试技术。
模态分析综述
模态分析综述一、前言模态分析是研究结构动力特性的一种近代方法,是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得,这样一个计算或试验分析过程称为模态分析。
振动模态是弹性结构固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内,各阶主要模态的特性,就可能预知结构在此频段内,在外部或内部各种振源作用下实际振动响应,而且一旦通过模态分析知道模态参数并给予验证,就可以把这些参数用于(重)设计过程,优化系统动态特性,或者研究把该结构连接到其他结构上时所产生的影响。
因此,模态分析是结构动态设计及设备故障诊断的重要方法。
近十余年以来,模态分析的理论基础,已经由传统的线性位移实模态、复模态理论发展到广义模态理论,并被进一步引入到非线性结构振动分析领域,同时模态分析理论汲取了振动理论、信号分析、数据处理、数理统计以及自动控制的相关理论,结合自身的发展规律,形成了一套独特的理论体系,创造了更加广泛的应用前景。
这一技术已经在航空、航天、造船、机械、建筑、交通运输和兵器等工程领域得到广泛应用。
二、模态分析的定义与用处模态分析的经典定义：将线性定常系统振动微分方程组中的物理坐标变换为模态坐标，使方程组解耦，成为一组以模态坐标及模态参数描述的独立方程，以便求出系统的模态参数。
坐标变换的变换矩阵为模态矩阵，其每列为模态振型。
由振动理论知：一个线性振动系统，当它按自身某一阶固有频率作自由谐振时，整个系统将具有确定的振动形态（简称振型或模态）。
模态是工程结构的固有振动特性，每一个模态具有特定参数，即固有频率、阻尼比和模态振型等。
此外，基于线性叠加原理，一个复杂的振动还可以分解为许多的模态叠加。
一般地，以振动理论为基础、以模态参数为目标的分析方法，称为模态分析。
更确切地说，模态分析是研究系统物理参数模型、模态参数模型和非参数模型的关系，并通过一定手段确定这些系统模型的理论及其应用的一门学科。
模态分析概述
你能为我解释模态分析吗？好，需要花费一点时间，但是这是任何人都能明白的事情……你不是第一个要求我用通俗易懂的语言解释模态分析的人，这样一来，任何人都能明白模态分析到底是怎样一个过程。
简单地说，模态分析是根据用结构的固有特征，包括频率、阻尼和模态振型，这些动力学属性去描述结构的过程。
那只是一句总结性的语言，现在让我来解释模态分析到底是怎样的一个过程。
不涉及太多的技术方面的知识，我经常用一块平板的振动模式来简单地解释模态分析。
这个解释过程对于那些振动和模态分析的新手们通常是有用的。
考虑自由支撑的平板，在平板的一角施加一个常力，由静力学可知，一个静态力会引起平板的某种静态变形。
但是在这儿我要施加的是一个以正弦方式变化，且频率固定的振荡常力。
改变此力的振动频率，但是力的峰值保持不变，仅仅是改变力的振动频率。
同时在平板另一个角点安装一个加速度传感器，测量由此激励力引起的平板响应。
现在如果我们测量平板的响应，会注意到平板的响应幅值随着激励力的振动频率的变化而变化。
随着时间的推进，响应幅值在不同的频率处有增也有减。
这似乎很怪异，因为我们对此系统仅施加了一个常力，而响应幅值的变化却依赖于激励力的振动频率。
具体体现在，当我们施加的激励力的振动频率越来越接近系统的固有频率（或者共振频率）时，响应幅值会越来越大，在激励力的振动频率等于系统的共振频率时达到最大值。
想想看，真令人大为惊奇，因为施加的外力峰值始终相同，而仅仅是改变其振动频率。
时域数据提供了非常有用的信息，但是如果用快速傅立叶变换（FFT）将时域数据转换到频域，可以计算出所谓的频响函数（FRF）。
这个函数有一些非常有趣的信息值得关注：注意到频响函数的峰值出现在系统的共振频率处，注意到频响函数的这些峰出现在观测到的时域响应信号的幅值达到最大时刻的频率处。
如果我们将频响函数叠加在时域波形之上，会发现时域波形幅值达到最大值时的激励力振动频率等于频响函数峰值处的频率。
机械结构的振动测试与模态分析
机械结构的振动测试与模态分析机械结构的振动是指在运动或工作过程中，由于受到外界激励或内部失稳因素的影响而出现的周期性或非周期性的振动现象。
振动不仅会影响机械结构的正常运行，还可能导致结构疲劳、损坏，甚至产生严重事故。
因此，了解机械结构的振动特性，进行振动测试和模态分析，对于结构设计、改进和维护具有重要意义。
1. 振动测试振动测试是通过实验手段对机械结构的振动特性进行测量和分析的过程。
常见的振动测试手段包括加速度传感器、速度传感器、位移传感器等。
通过这些传感器，可以测量到结构在不同频率范围内的振动加速度、振动速度和振动位移等参数。
振动测试不仅可以定量地描述结构的振动特性，还可以研究振动的传播路径、频谱特性和共振现象等。
2. 模态分析模态分析是对机械结构的振动特性进行分析和研究的过程。
模态分析的目的是确定结构的振动模态，即结构的固有频率、振型和阻尼等参数。
通过模态分析，可以了解机械结构在不同频率下的振动特性，并确定结构中可能存在的共振点和振动节点。
同时，模态分析还可以帮助设计师优化结构的设计，减小结构的振动幅值，提高结构的工作效率和可靠性。
3. 应用案例以汽车底盘为例，进行振动测试和模态分析的应用。
在汽车行驶过程中，底盘承受着来自路面的冲击和车辆运动的振动。
通过振动测试，可以测量到底盘在不同行驶速度下的振动加速度和振动速度等参数。
通过模态分析，可以确定底盘的固有频率和振型，判断底盘是否在某些特定频率下容易出现共振现象。
根据振动测试和模态分析的结果，可以对底盘的结构进行优化，提高底盘的刚度和减小噪声，提高驾驶的舒适性和汽车的安全性能。
4. 振动测试与模态分析的意义振动测试与模态分析对于机械结构的设计、改进和维护具有重要意义。
通过振动测试，可以了解机械结构在不同工况下的振动特性，及时发现结构的振动异常和故障等。
通过模态分析，可以确定结构的固有频率和振型，为结构的优化设计提供依据。
同时，振动测试与模态分析还可以帮助工程师评估结构的可靠性和耐久性，减小结构的振动幅值，提高结构的工作效率和可靠性。

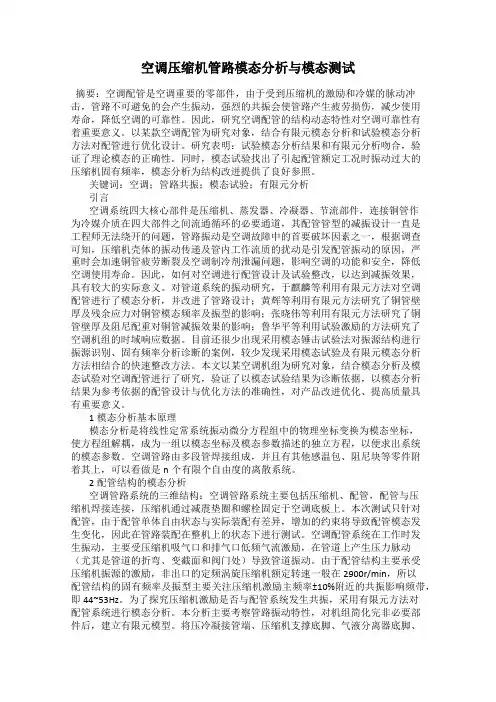

空调压缩机管路模态分析与模态测试
