电视图像的形成及扫描形式
电视机的工作原理
电视机的工作原理一、黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。
电视信号经天线接收后，首先进入高频调谐器内〔俗称高频头〕，经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。
由于电视机采用超外差式内载波的形式〔如同我们常见的超外差式收音机一样〕，将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。
全电视信号〔包括图像、伴音、同步信号〕经过图像通道的三级中频放大后，再经视频检波器进展检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。
把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。
电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，如果要保证电视机和电视台发射的电子扫描顺序平安一致，就要在电视机内设置同步扫描电路。
同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。
显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。
所以要在进展扫描电路局部的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。
电源局部提供电视机各局部电路的工作电压。
二、彩色电视机的一般原理由于历史的原因，在创造彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍能够利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。
彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全一样。
黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致一样。
另外，重放图像要使用彩色显像管及其附属电路。
彩色电视机的色解码电路是复原彩色图像的重要局部，它由亮度通道、色度通道和解码矩阵电路组成。
彩电工作原理
彩电工作原理
彩电，即彩色电视机，是一种能播放彩色图像和声音的电视设备。
它的工作原理可以简单概括为图像信号的获取、处理和显示。
1. 图像信号获取：彩电中的摄像头或接收器负责获取到电视信号。
摄像头可以将现实世界中的图像转化为电信号，而接收器则通过天线或有线电视来接收广播电视信号。
2. 图像信号处理：获取到的电视信号需要经过一系列处理才能显示在屏幕上。
这个过程中包括图像信号的放大、调制解调、去噪、色彩处理和滤波等。
其中，色彩处理是关键步骤，它通过分解原始图像信号，将其恢复为红、绿、蓝三色信号，再经过比例调整和合成，生成彩色图像。
3. 图像信号显示：处理后的图像信号通过电子束在荧光屏上扫描显示。
彩电的屏幕借助三基色（红、绿、蓝）磷光发光和荧光物质在电子束的激发下发光，在视觉上形成彩色图像。
荧光屏上的物质颗粒发光的强弱与电子束的强弱和扫描速度有关，通过控制电极电压和电子束扫描来实现图像的明亮度和清晰度调节。
此外，彩电还包括音频信号的获取、处理和放大部分。
这部分的工作原理与音频设备类似，主要涉及音频信号的解码、放大和音箱发声等过程。
总的来说，彩电的工作原理是将图像信号获取、处理和显示的
过程，并结合音频信号的处理和放声，最终实现彩色图像和声音的呈现。
2第二章 电视传像基本原理2015
像素顺序传送示意图
3。扫描
• 将组成一帧图像的像素，按顺序转换成电信号的过程（或 逆过程）称为扫描。 扫描的过程和我们读书时视线从左到右、自上而下依 次进行的过程类似。从左至右的扫描称为行扫描；自上而 下的扫描称为帧(或场)扫描。电视系统中，扫描多是由电 子枪进行的，通常称其为电子扫描。 通过电子扫描与光电转换，就可以把反映一幅图像 亮度的空间与时间的函数，转换为只随时间变化的单值函 数（电信号），从而实现平面图像的顺序传送 L = f L (t ) 黑白图像： 彩色图像：
行扫描正程：从左到右；行正程时间 THt 行扫描逆程：从右到左；行逆程时间THr 行周期 ： TH = THt + THr 行频： fH=1/TH （每秒行数） 场扫描正程：从上到下；场正程时间 TV t 场扫描逆程：从下到上；场逆程时间TVr 场周期 ： TV = TV t+ TVr 场频： fV =1/TV （每秒行数）
[在逐行扫描中，场、帧（幅）是相等的] fF = fV
f
fH=1/TH
=1/(THt+ THr )
fV=1/TV =1/(TV t+ TVr )
• 电视系统中： THt ＞＞ THr TV t ＞＞TVr 行逆程系数：α=THr /TH 场逆程系数：β= TVr /TV
（规定：18%） （规定： 8% ）
•
我国电视标准规定： 同步信号顶的幅值电平：100% 黑色电平和消隐电平幅度：75% 白色电平幅度：10～12.5% 图像信号电平介于白色与黑色电平之间
黑白全电视信号（图）（正极性信号）
黑白全电视信号（图） （负极性信号）
我国广播电视扫描参数
扫描方式：隔行扫描。 行频 fH ：15625Hz； 行周期TH：64μs 行正程时间THS：≥52μs 行逆程时间THR：≤12μs 每帧扫描行数Z：625行 每场扫描行数：312.5行 场 频 fV ： 50 Hz （ 帧 频 25 Hz）； 场周期TV：20ms 场正程时间TVS：≥18.4 ms 场逆程时间TVR：≤1.6 ms 每帧显示行数Z/：575行 每场显示行数：287.5行

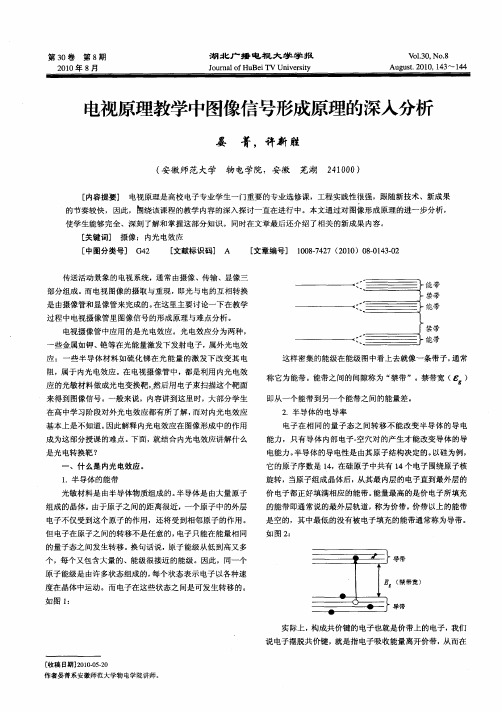

电视原理教学中图像信号形成原理的深入分析
禁 带 能 带
些 金属如钾 、 铯等在光 能量激发下发射 电子 ，属外 光电效
， 、 ～ ， 、
应 ；一些半 导体 材料如硫化锑 在光 能量 的激发下 改变其 电
阻，属于 内光 电效应。在 电视摄像 管中，都是利用 内光 电效
这样密集的能级在能级图中看上去就像 一条带 子， 常 通
靶面 。当电子束每扫描到一个 电阻时 ， 就与外 电路导通形成 电流 ，由于靶面上各点 电阻值不一样 ， 每次扫描到一个 电阻 时形成 的电流大小也不同，这样整个靶面扫描下来，就顺序 产生了代表整个图像的电流信号。 这就是 电视摄像管将光学
漂 移速 度 。
Ｐ 口 ｎ ／＿ Ｐ Ｊ （ ｏｔ ＋ ｏ
各点亮暗不 同 （ 以最简单的黑 白图像为例 ） ，造 成光电变换 靶 上各 点电导率不一样 即把各像素 点看成 由大 小各异 的电
阻组成 ， 从而在靶面上各 点形成 与光 学图像相对应 的电阻起
伏 ，“ 光像 ”就变成 了 “ 电像 ” 。再用 电子束逐点扫描靶面， 具 体说应该是 电子束从左 到右从上到 下一行一行扫 描整个
如图 １ ：
（ 禁带 宽 ）
导带
导带
实 际 上 ，构 成 共 价 键 的 电子 也 就 是 价 带 上 的 电子 ，我 们
说 电子摆脱共价键 ，就是指电子吸收能量离开价 带，从而在
［ 稿 日期】 ０００ ０ 收 ２ １．５２ 作者 晏菁 系 安徽师 范大 学物 电间的能量差。
２ ．半导体的 电导率 电子在相 同的量子态 之间转移 不能改变 半导体 的导 电
能力 ，只有导体 内部 电子． 空穴对 的产生才能改变导体 的导 电能力 。 半导体 的导 电性是 由其原子结构决定的 。 以硅为例， 它 的原子序数是 ｌ ，在硅原子 中共有 ｌ 电子 围绕 原子核 ４ ４个
什么叫逐行扫描和隔行扫描

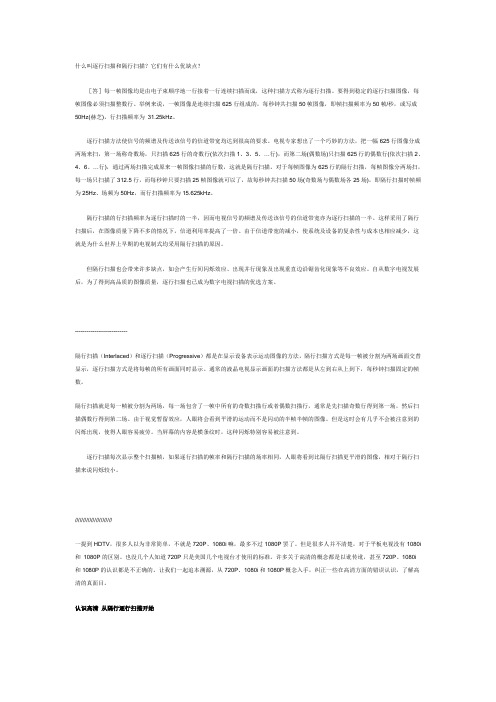

什么叫逐行扫描和隔行扫描？它们有什么优缺点？［答］每一帧图像均是由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。
要得到稳定的逐行扫描图像，每帧图像必须扫描整数行。
举例来说，一帧图像是连续扫描625行组成的，每秒钟共扫描50帧图像，即帧扫描频率为50帧/秒，或写成50Hz(赫芝)，行扫描频率为31.25kHz。
逐行扫描方法使信号的频谱及传送该信号的信道带宽均达到很高的要求。
电视专家想出了一个巧妙的方法，把一幅625行图像分成两场来扫，第一场称奇数场，只扫描625行的奇数行(依次扫描1、3、5、…行)，而第二场(偶数场)只扫描625行的偶数行(依次扫描2、4、6、…行)，通过两场扫描完成原来一帧图像扫描的行数，这就是隔行扫描。
对于每帧图像为625行的隔行扫描，每帧图像分两场扫，每一场只扫描了312.5行，而每秒钟只要扫描25帧图像就可以了，故每秒钟共扫描50场(奇数场与偶数场各25场)，即隔行扫描时帧频为25Hz、场频为50Hz，而行扫描频率为15.625kHz。
隔行扫描的行扫描频率为逐行扫描时的一半，因而电视信号的频谱及传送该信号的信道带宽亦为逐行扫描的一半。
这样采用了隔行扫描后，在图像质量下降不多的情况下，信道利用率提高了一倍。
由于信道带宽的减小，使系统及设备的复杂性与成本也相应减少，这就是为什么世界上早期的电视制式均采用隔行扫描的原因。
但隔行扫描也会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应。
自从数字电视发展后，为了得到高品质的图像质量，逐行扫描也已成为数字电视扫描的优选方案。
---------------------------隔行扫描（Interlaced）和逐行扫描（Progressiv e）都是在显示设备表示运动图像的方法，隔行扫描方式是每一帧被分割为两场画面交替显示，逐行扫描方式是将每帧的所有画面同时显示。
通常的液晶电视显示画面的扫描方法都是从左到右从上到下，每秒钟扫描固定的帧数。
第一章黑白电视基础知识
下面显像管内电子束偏转情况的演示
3、中心位置调节器
当偏转线圈不加电流时，电子束不偏转，应落在屏幕 的中心点上。但是由于种种客观原因（电子枪的构造、 安装误差等），电子枪的轴线与管颈轴线不会完全重 合，偏转线圈在管颈上得位置不合适，也会使电子束 不能打在荧光屏的正中心，造成光栅偏移。为了克服 这个缺点，就在偏转线圈后边加有两个带磁性的中心 位置调节片，实际上是加一个可以调节方向与大小的 静磁场。 现看看以下图的结构及位置和演示的调节方法
一、电视图像的分解传送 1.图像分解----像素 根据人眼对细节分辨力有限的视觉特性，反 应不同的亮度的小细点组成。
如下图1-2所示。像素是组成可视图像的最小 单位。
2、信号传输技术
下面如下关于图同时传送和顺序传送的演示
顺序传送（扫描）演示
（1）同时传送
一副图像有40万个像素。同时传送一副图 像则要40多万条传输通道，难以实现的。 （2）顺序传送（扫描）在画面中从左到右、从 上到下的顺序将像素转换成电信号并依次传送。
6）高压极（A2）由第二阳极（A2）与第四阳极（A4）相 连形成。
（3）荧光屏 1）荧光屏的结构 平面玻璃内表面沉积一层厚度约 10um的荧光粉。 2）余晖特性 不同的荧光粉余晖时间不同，按时间飞 长短可分为短余晖（小于1ms）、中余晖（1-100ms） 和长余晖（100ms至几分钟）三类。 2、图像显示原理 首先由附属电路给显像管各级加上规定值的工作电压。 灯丝加热阴极发射电子，在加速极和聚焦极作用下形成 电子束，电。子束以极高的速度轰击荧光屏上得荧光粉， 根据电子束流的大小发出强弱不同的光，完成电光转换。 同时，在飞向荧光屏的途中，经过由
3、黑白显像管的调制特性和性能参数 （1）调制特性（如图1-7所示）p7页介绍
逐行扫描和隔行扫描
视频技术基础
视频技术基础
Questions and Answers
顺序传送
视频技术基础
视频技术基础
这种像素的串行传输具有两个特点： 第一是要求传送速度快。只有传送迅速，传送时间小于视 觉暂留时间，重现图像才会给人以连续无跳动的感觉；
第二是传送要准确。每个像素一定要在轮到它传送时才被 转换、传送，并被接收方接收。且收、发双方每个像素被 转换、还原的的几何位置要一一对应。即收发双方应同步 工作，同步在电视系统中是十分重要的。
隔行扫描提出的原因
视频技术基础
1、图象细节越细，信号的频率越高。假设传送一幅全是细节 的图象，其细节大小相当于一个象素，即等于一个扫描点的 大小。在行正程时间THt内水平方向能分解N=kk1（1－β）Z 个象素，所以沿水平方向扫过一个象素所需的时间为：
视频技术基础
扫描电子束直径与象素大小相当时，其图象信号近似为正 弦波，故图象信号的最高频率为：
视频技术基础
牺牲了静止图像的清晰度，运动图像出现的锯齿和毛边不 太厉害。
视频技术基础
B、实现方式二：ABAB模式 按照奇数场、偶数场、重复奇数场、重复偶数场这样的顺 序来显象。这就是ABAB模式。 保留了静止图像的清晰 度，但是运动图像上出 现严重的锯齿和毛边。
C、新的算法
视频技术基础
1）、AABB方式再加上垂直方向滤波处理(Vertical filtering) 2）"运动自适应"倍频/逐行算法 3）运动补偿处理
2.4 逐行扫描和隔行扫描
一、像素的概念及扫描 1、像素
一幅平面图像，根据人眼对细节分辨力有限的视觉持 性，总可以看成是由许许多多的小单元组成。在图像处理系 统中，这些组成画面的细小单元称为像素。像素越小，单位 面积上的像素数目就越多，由其构成的图像就越清晰。
