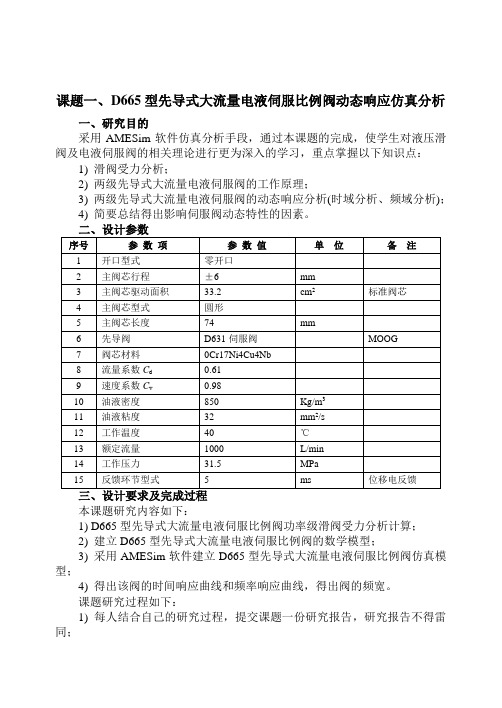

课题一、D665型先导式大流量电液伺服比例阀动态响应仿真分析一、研究目的采用AMESim软件仿真分析手段，通过本课题的完成，使学生对液压滑阀及电液伺服阀的相关理论进行更为深入的学习，重点掌握以下知识点：1) 滑阀受力分析；2) 两级先导式大流量电液伺服阀的工作原理；3) 两级先导式大流量电液伺服阀的动态响应分析(时域分析、频域分析)；4) 简要总结得出影响伺服阀动态特性的因素。
本课题研究内容如下：1) D665型先导式大流量电液伺服比例阀功率级滑阀受力分析计算；2) 建立D665型先导式大流量电液伺服比例阀的数学模型；3) 采用AMESim软件建立D665型先导式大流量电液伺服比例阀仿真模型；4) 得出该阀的时间响应曲线和频率响应曲线，得出阀的频宽。
课题研究过程如下：1) 每人结合自己的研究过程，提交课题一份研究报告，研究报告不得雷同；2) 报告完成后，组长组织成员对所有报告进行评议，并打分；3) 导师对每名学生的研究报告进行品议，并打分；4) 一份汇总研究报告和汇报PPT，完成后，向答辩委员会提交申请；5) 组织答辩，并打分。
四、提交形式1) 个人研究报告；2) 汇总研究报告；3) 汇报PPT一、D631型喷嘴挡板阀1、D631型伺服阀的结构组成2、D631型喷嘴挡板阀的工作原理压力油从P口进入，分别经过两个节流孔进入阀芯两端的油腔，然后再从两个喷嘴与挡板中间的缝隙排出。
当没有控制电流输入时，挡板处于两个喷嘴的中间位置。
阀芯两端容腔中的油压相等，阀芯处于中间平衡位置，两负载腔中油压相等，无油液流动，执行机构处于停止位置。
当输入某一极性的控制电流信号时，衔铁连同挡板一起偏转角度，例如作逆时针方向偏转，如图3-2（1）所示。
这时，右边喷嘴与挡板之间的间隙减小，液流阻力增加，阀芯右端容腔的压力增大；相反，由于左边喷嘴与挡板间的间隙增大，液流阻力减小，阀芯左端容腔的压力降低。
在两端油压差的作用下，阀芯左移，并带动反馈杆下端的小球左移。
反向式气体减压阀静态特性仿真分析
书山有路勤为径，学海无涯苦作舟
反向式气体减压阀静态特性仿真分析

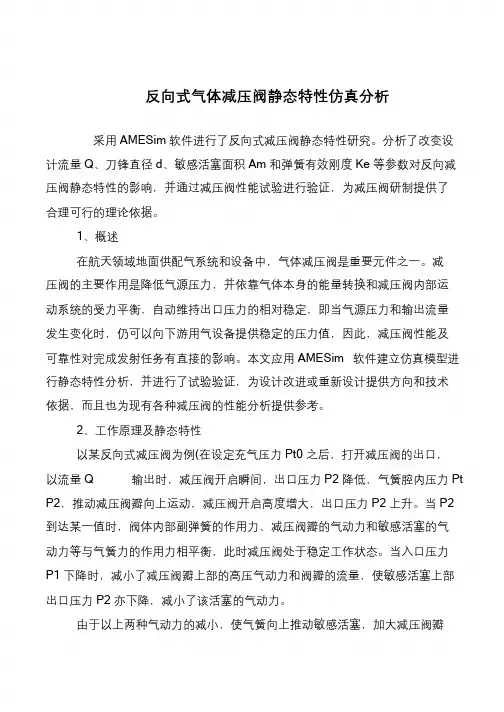

采用AMESim 软件进行了反向式减压阀静态特性研究。
分析了改变设计流量Q、刀锋直径d、敏感活塞面积Am 和弹簧有效刚度Ke 等参数对反向减压阀静态特性的影响，并通过减压阀性能试验进行验证，为减压阀研制提供了
合理可行的理论依据。
1、概述
在航天领域地面供配气系统和设备中，气体减压阀是重要元件之一。
减
压阀的主要作用是降低气源压力，并依靠气体本身的能量转换和减压阀内部运
动系统的受力平衡，自动维持出口压力的相对稳定，即当气源压力和输出流量
发生变化时，仍可以向下游用气设备提供稳定的压力值，因此，减压阀性能及
可靠性对完成发射任务有直接的影响。
本文应用AMESim 软件建立仿真模型进行静态特性分析，并进行了试验验证，为设计改进或重新设计提供方向和技术
依据，而且也为现有各种减压阀的性能分析提供参考。
2、工作原理及静态特性
以某反向式减压阀为例(在设定充气压力Pt0 之后，打开减压阀的出口，
以流量Q 输出时，减压阀开启瞬间，出口压力P2 降低，气簧腔内压力Pt P2，推动减压阀瓣向上运动，减压阀开启高度增大，出口压力P2 上升。
当P2 到达某一值时，阀体内部副弹簧的作用力、减压阀瓣的气动力和敏感活塞的气
动力等与气簧力的作用力相平衡，此时减压阀处于稳定工作状态。
当入口压力
P1 下降时，减小了减压阀瓣上部的高压气动力和阀瓣的流量，使敏感活塞上部出口压力P2 亦下降，减小了该活塞的气动力。
由于以上两种气动力的减小，使气簧向上推动敏感活塞，加大减压阀瓣。
基于Simulink模型的先导式溢流阀动态特性仿真方法

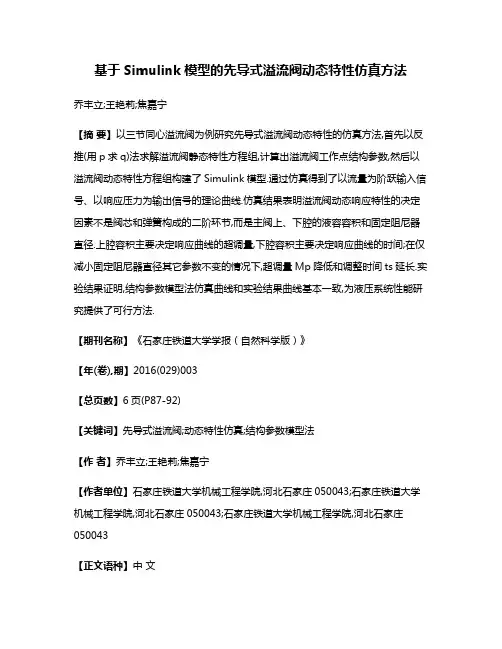

基于Simulink模型的先导式溢流阀动态特性仿真方法乔丰立;王艳莉;焦嘉宁【摘要】以三节同心溢流阀为例研究先导式溢流阀动态特性的仿真方法,首先以反推(用p求q)法求解溢流阀静态特性方程组,计算出溢流阀工作点结构参数,然后以溢流阀动态特性方程组构建了Simulink模型.通过仿真得到了以流量为阶跃输入信号、以响应压力为输出信号的理论曲线.仿真结果表明溢流阀动态响应特性的决定因素不是阀芯和弹簧构成的二阶环节,而是主阀上、下腔的液容容积和固定阻尼器直径.上腔容积主要决定响应曲线的超调量,下腔容积主要决定响应曲线的时间;在仅减小固定阻尼器直径其它参数不变的情况下,超调量Mp降低和调整时间ts延长.实验结果证明,结构参数模型法仿真曲线和实验结果曲线基本一致,为液压系统性能研究提供了可行方法.【期刊名称】《石家庄铁道大学学报（自然科学版）》【年(卷),期】2016(029)003【总页数】6页(P87-92)【关键词】先导式溢流阀;动态特性仿真;结构参数模型法【作者】乔丰立;王艳莉;焦嘉宁【作者单位】石家庄铁道大学机械工程学院,河北石家庄050043;石家庄铁道大学机械工程学院,河北石家庄050043;石家庄铁道大学机械工程学院,河北石家庄050043【正文语种】中文【中图分类】TH137在液压控制系统中，先导式溢流阀作为压力控制元件，其动态特性对液压系统性能[1-2]有主要影响。
研究溢流阀动态特性常用的方法有：传递函数法[3]、模拟仿真法[4]、实验研究法和数字仿真法[5-6]。
传递函数法将动态特性方程组线性化和拉氏变换，阀结构参数经过运算综合化成为传递函数的系数，参数调整不便，同时由于溢流阀工作范围大、本质非线性，该法计算结果会出现很大误差；模拟仿真法是采用电子电路进行动态特性的模拟，该法在早期研究中有应用[4]；实验研究法可以直观地、真实地了解溢流阀动态特性，但无法在制造出产品之前使用；数字仿真法是通过计算机软件对动态特性方程进行计算得到理论结果。
基于fluent分析的先导阀内的油液流动特性研究_王克

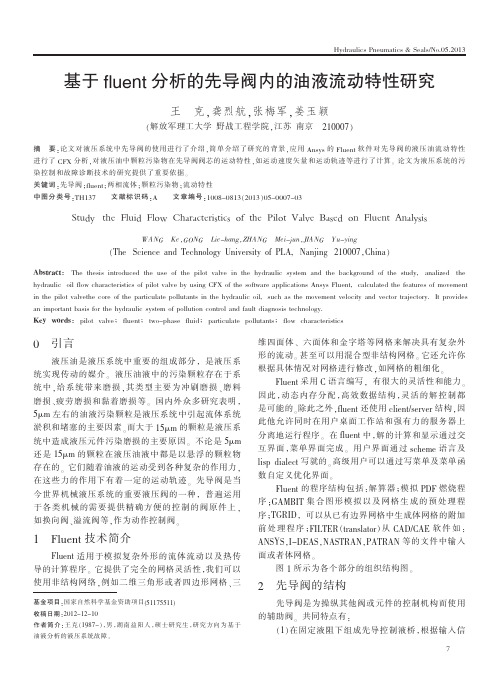

Hydraulics Pneumatics &Seals/No.05.2013基于fluent 分析的先导阀内的油液流动特性研究王克，龚烈航，张梅军，姜玉颖（解放军理工大学野战工程学院，江苏南京210007）基金项目：国家自然科学基金资助项目(51175511)收稿日期：2012-12-10作者简介：王克（1987-），男，湖南益阳人，硕士研究生，研究方向为基于油液分析的液压系统故障。
摘要：论文对液压系统中先导阀的使用进行了介绍，简单介绍了研究的背景，应用Ansys 的Fluent 软件对先导阀的液压油流动特性进行了CFX 分析，对液压油中颗粒污染物在先导阀阀芯的运动特性，如运动速度矢量和运动轨迹等进行了计算。
论文为液压系统的污染控制和故障诊断技术的研究提供了重要依据。
关键词：先导阀；fluent ；两相流体；颗粒污染物；流动特性中图分类号：TH137文献标识码：A文章编号：1008-0813（2013）05-0007-03Study the Fluid Flow Characteristics of the Pilot Valve Based on Fluent AnalysisWANGKe ，GONGLie-hang ，ZHANGMei-jun ，JIANGYu-ying（The Science and Technology University of PLA,Nanjing 210007，China ）引言液压油是液压系统中重要的组成部分，是液压系统实现传动的媒介。
液压油液中的污染颗粒存在于系统中，给系统带来磨损，其类型主要为冲刷磨损、磨料磨损、疲劳磨损和黏着磨损等。
国内外众多研究表明，5μm 左右的油液污染颗粒是液压系统中引起流体系统淤积和堵塞的主要因素。
而大于15μm 的颗粒是液压系统中造成液压元件污染磨损的主要原因。
不论是5μm 还是15μm 的颗粒在液压油液中都是以悬浮的颗粒物存在的。
先导式减压阀减压原理

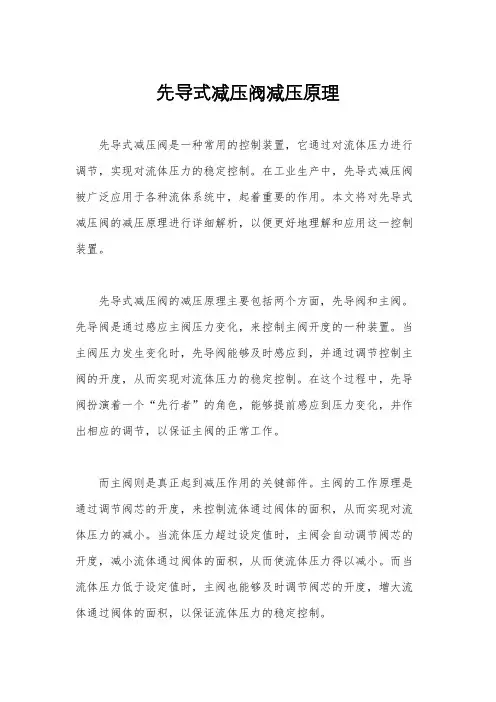

先导式减压阀减压原理先导式减压阀是一种常用的控制装置，它通过对流体压力进行调节，实现对流体压力的稳定控制。
在工业生产中，先导式减压阀被广泛应用于各种流体系统中，起着重要的作用。
本文将对先导式减压阀的减压原理进行详细解析，以便更好地理解和应用这一控制装置。
先导式减压阀的减压原理主要包括两个方面，先导阀和主阀。
先导阀是通过感应主阀压力变化，来控制主阀开度的一种装置。
当主阀压力发生变化时，先导阀能够及时感应到，并通过调节控制主阀的开度，从而实现对流体压力的稳定控制。
在这个过程中，先导阀扮演着一个“先行者”的角色，能够提前感应到压力变化，并作出相应的调节，以保证主阀的正常工作。
而主阀则是真正起到减压作用的关键部件。
主阀的工作原理是通过调节阀芯的开度，来控制流体通过阀体的面积，从而实现对流体压力的减小。
当流体压力超过设定值时，主阀会自动调节阀芯的开度，减小流体通过阀体的面积，从而使流体压力得以减小。
而当流体压力低于设定值时，主阀也能够及时调节阀芯的开度，增大流体通过阀体的面积，以保证流体压力的稳定控制。
先导式减压阀的减压原理可以用一个简单的比喻来形象地解释，就好像一个智能调节器，能够根据外部环境的变化，及时作出调整，以保持系统的稳定运行。
通过先导阀和主阀的相互配合，先导式减压阀能够实现对流体压力的精准控制，保证流体系统的正常运行。
总的来说，先导式减压阀的减压原理是通过先导阀和主阀的相互配合，对流体压力进行精准调节，以保证流体系统的稳定运行。
在实际应用中，先导式减压阀可以根据不同的工况需求，通过调整参数来实现对流体压力的精准控制，从而满足不同工艺流程对压力的要求。
通过本文的详细解析，相信读者对先导式减压阀的减压原理有了更深入的理解，能够更好地应用于实际工程中，从而发挥其在流体控制中的重要作用。
希望本文能够为读者提供一些帮助，使大家对先导式减压阀有更清晰的认识。
先导式溢流阀静态特性理论分析
QK =Qr =1π2·υρd·4 δl34 PK =π1·2υdρ4·δ3lk4 2Ax20 式中 :Qr为主阀芯上端泄漏流量 ;d4 为主阀芯上端小 头部分直径 ;δ为主阀芯上端小头部分与孔的配合间
隙 ;l4 为主阀芯上端小头部分配合长度 。
图 2 溢流阀的启闭特性
3.1 图 2中 AB段流量压力方程式的建立
研究与分析
· 机械研究与应用 ·

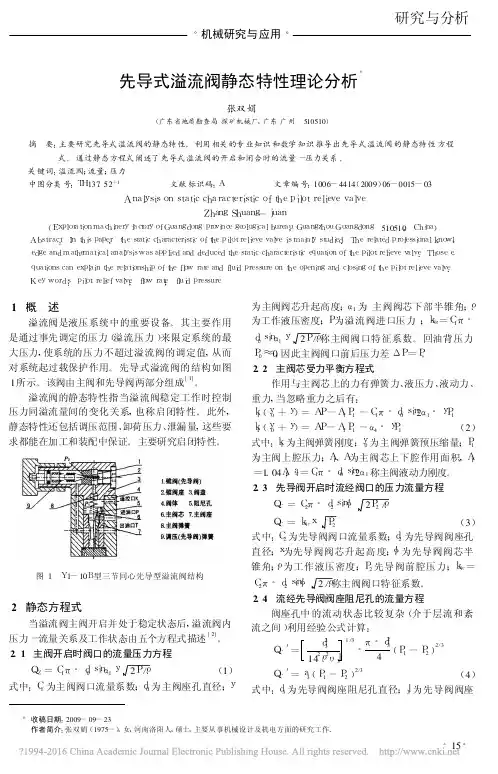

先导式溢流阀静态特性理论分析＊
