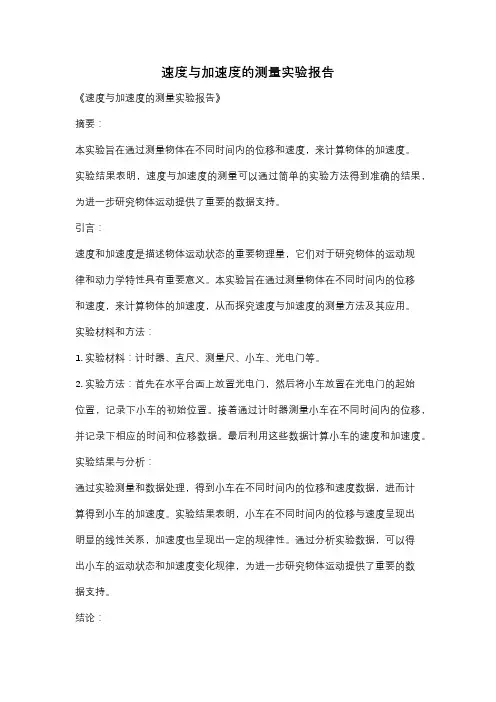

速度与加速度的测量实验报告
速度与加速度的测量实验报告《速度与加速度的测量实验报告》摘要：本实验旨在通过测量物体在不同时间内的位移和速度，来计算物体的加速度。
实验结果表明，速度与加速度的测量可以通过简单的实验方法得到准确的结果，为进一步研究物体运动提供了重要的数据支持。
引言：速度和加速度是描述物体运动状态的重要物理量，它们对于研究物体的运动规律和动力学特性具有重要意义。
本实验旨在通过测量物体在不同时间内的位移和速度，来计算物体的加速度，从而探究速度与加速度的测量方法及其应用。
实验材料和方法：1. 实验材料：计时器、直尺、测量尺、小车、光电门等。
2. 实验方法：首先在水平台面上放置光电门，然后将小车放置在光电门的起始位置，记录下小车的初始位置。
接着通过计时器测量小车在不同时间内的位移，并记录下相应的时间和位移数据。
最后利用这些数据计算小车的速度和加速度。
实验结果与分析：通过实验测量和数据处理，得到小车在不同时间内的位移和速度数据，进而计算得到小车的加速度。
实验结果表明，小车在不同时间内的位移与速度呈现出明显的线性关系，加速度也呈现出一定的规律性。
通过分析实验数据，可以得出小车的运动状态和加速度变化规律，为进一步研究物体运动提供了重要的数据支持。
结论：本实验通过测量物体在不同时间内的位移和速度，成功计算得到了物体的加速度，并得出了速度与加速度的测量方法及其应用。
实验结果表明，速度与加速度的测量可以通过简单的实验方法得到准确的结果，为进一步研究物体运动提供了重要的数据支持。
希望本实验结果能对相关领域的研究和实践提供一定的参考价值。
道路通行能力实验报告(3篇)
第1篇一、实验背景随着城市化进程的加快，道路交通问题日益凸显，如何提高道路通行能力成为城市交通管理的重要课题。
本实验旨在通过实地测试和数据分析，研究某路段的道路通行能力，为后续交通规划和道路优化提供依据。
二、实验目的1. 了解该路段的现有交通状况。
2. 分析该路段的道路通行能力。
3. 探讨提高该路段通行能力的措施。
三、实验方法1. 数据采集：采用现场观测法，对实验路段进行连续24小时的交通流量、车速、车头间距等数据采集。
2. 数据分析：运用统计学方法对采集到的数据进行处理和分析，计算道路通行能力指标。
3. 方案评估：根据分析结果，提出提高道路通行能力的可行性方案。
四、实验内容1. 实验路段：选择某城市主要道路作为实验路段，该路段日均交通量较大，交通状况复杂。
2. 实验时间：连续24小时，覆盖工作日和周末，确保数据的全面性。
3. 实验工具：交通流量计、便携式测速仪、录像设备等。
五、实验结果与分析1. 交通流量：实验期间，该路段共通行车辆约15,000辆，其中小型客车占比最高，约为70%。
2. 车速：实验期间，平均车速约为35km/h，最高车速约为60km/h，最低车速约为20km/h。
3. 车头间距：实验期间，车头间距在2-5秒之间波动，平均车头间距约为3.5秒。
4. 道路通行能力：根据实验数据，该路段的道路通行能力指标如下：- 基本通行能力：根据路段长度、车道数、设计车速等因素，计算得到基本通行能力约为4,000辆/小时。
- 实际通行能力：根据实验数据，实际通行能力约为3,000辆/小时，低于基本通行能力。
- 拥堵指数：拥堵指数约为0.75，说明该路段处于轻度拥堵状态。
六、方案评估1. 拓宽车道：在确保安全的前提下，适当拓宽车道宽度，提高道路通行能力。
2. 优化信号灯配时：根据交通流量变化，优化信号灯配时，提高交叉口通行效率。
3. 加强交通管理：加强交通执法力度，规范交通秩序，减少违章行为。
4. 推广应用智能交通系统：利用智能交通系统，实时监测交通状况，优化交通管理措施。

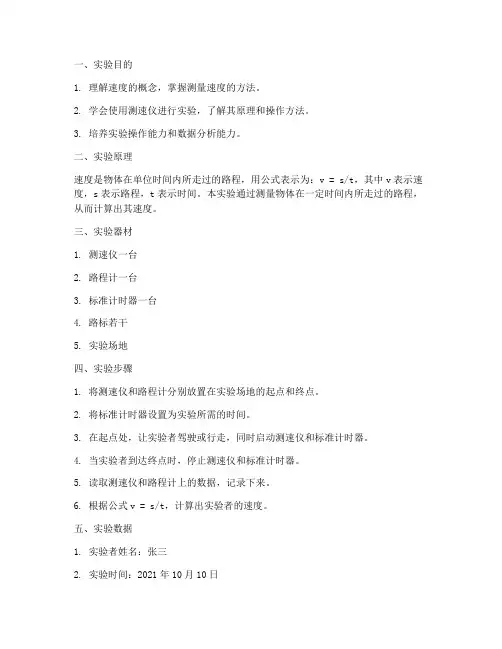

测速实验报告
一、实验目的1. 理解速度的概念，掌握测量速度的方法。
2. 学会使用测速仪进行实验，了解其原理和操作方法。
3. 培养实验操作能力和数据分析能力。
二、实验原理速度是物体在单位时间内所走过的路程，用公式表示为：v = s/t，其中v表示速度，s表示路程，t表示时间。
本实验通过测量物体在一定时间内所走过的路程，从而计算出其速度。
三、实验器材1. 测速仪一台2. 路程计一台3. 标准计时器一台4. 路标若干5. 实验场地四、实验步骤1. 将测速仪和路程计分别放置在实验场地的起点和终点。
2. 将标准计时器设置为实验所需的时间。
3. 在起点处，让实验者驾驶或行走，同时启动测速仪和标准计时器。
4. 当实验者到达终点时，停止测速仪和标准计时器。
5. 读取测速仪和路程计上的数据，记录下来。
6. 根据公式v = s/t，计算出实验者的速度。
五、实验数据1. 实验者姓名：张三2. 实验时间：2021年10月10日3. 实验地点：XX大学实验场地4. 实验器材：测速仪、路程计、标准计时器5. 实验数据：路程（m）：100时间（s）：20速度（m/s）：5六、实验结果与分析根据实验数据，实验者的速度为5m/s。
以下是实验结果分析：1. 实验结果符合预期，说明实验方法正确，实验器材正常。
2. 实验过程中，实验者需保持匀速运动，以确保实验数据的准确性。
3. 实验结果受实验者自身条件、实验场地等因素影响，可能存在一定误差。
七、实验总结1. 通过本次实验，我们掌握了测量速度的方法，了解了速度的概念。
2. 实验过程中，我们学会了使用测速仪和标准计时器，提高了实验操作能力。
3. 实验结果分析使我们认识到实验误差的来源，为今后实验提供了借鉴。
4. 在今后的实验中，我们将不断改进实验方法，提高实验数据的准确性。
八、实验建议1. 实验过程中，确保实验者保持匀速运动，以减小实验误差。
2. 选择合适的实验场地，确保实验环境安全、稳定。
3. 实验前，对实验器材进行校准，确保实验数据的准确性。
目前测量光速方法存在的问题及纠偏方法（正式）
目前测量光速方法存在的问题及纠偏方法作者：彭晓韬日期：2020.04.05[文章摘要]：目前所使用的齿轮法、干涉仪法和空腔法等测量光速的方法主要存在测量环境多为地表大气层内与测量对象均为被环境介质或观测装置改造后的次生光（反射、折射或透射光），而非不同运动状态光源产生的原生入射光。
这是导致所测量到的光速基本恒定且与原生光源的运动状态无关的直接原因。
要改变这种局面，必须从根本上改变测量方法：用基线法在太空中直接测量不同天体产生的光的速度。
一、目前测量光速方法存在的主要问题1、测量环境问题目前多数测量光速的方法是在地表大气层内进行的，其测量对象只是光在大气层内的传递速度。
当测量装置相对大气层基本静止时，因光在大气层内的传递速度为相对大气层本身速度基本恒定，因此，得到的测量结果当然也就是实测到的光速基本恒定了。
2、测量方法问题除齿轮法是测量的光在反光镜与齿轮两点间的时差外，其余的方法，如干涉仪法和空腔法等均是测量的光的频率与波长，属于间接测量法。
当实测的频率与波长存在较大误差或因环境影响而失真时，就难以达到实测运动光源产生的光的真实光速的目的。
3、测量对象问题由于光只是某种特殊运动状态的带电体产生的变化的电场与磁场，其遇到介质时会使介质成为新的、次生光源而产生反射/散射、折射/透射和转换/热辐射等次生光。
如：太阳等天体产生的光进入大气层后，在地面测量的只是经大气层折射后的次生光，其运动速度由大气层决定。
当测量装置相对大气层基本静止时，所测量到的速度当然就只是大气层内的光速且数值基本不变了。
又如：在真空中用干涉仪法测量光速时，测量装置中的反射镜、半透镜将成为次生光源，经其反射和透射的光均为次生光，且速度仅相对镜体组速度恒定，其测量结果当然也就相同了。
也就是说：各种测量光速的方法中所实测的对象并非入射光，而是次生的反射、折射或透射光。
二、几个主要测量光速方法存在问题分析1、迈克尔逊－莫雷实验如下图一所示：本实验的原理上就存在明显的与客观实际不符的地方。

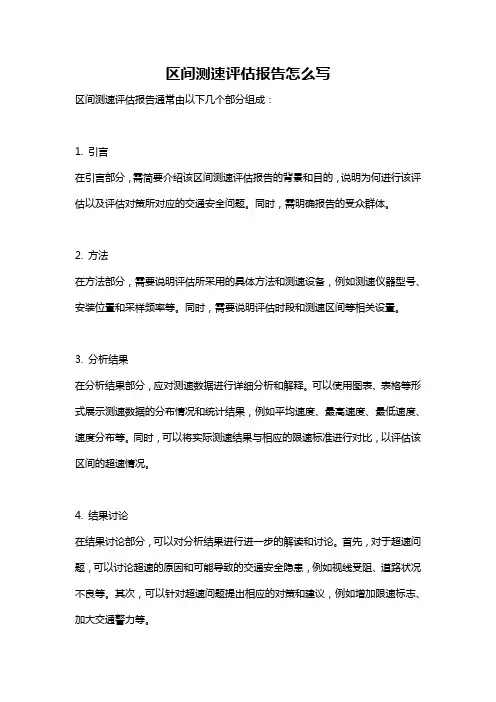

区间测速评估报告怎么写
区间测速评估报告怎么写
区间测速评估报告通常由以下几个部分组成：
1. 引言
在引言部分，需简要介绍该区间测速评估报告的背景和目的，说明为何进行该评估以及评估对策所对应的交通安全问题。
同时，需明确报告的受众群体。
2. 方法
在方法部分，需要说明评估所采用的具体方法和测速设备，例如测速仪器型号、安装位置和采样频率等。
同时，需要说明评估时段和测速区间等相关设置。
3. 分析结果
在分析结果部分，应对测速数据进行详细分析和解释。
可以使用图表、表格等形式展示测速数据的分布情况和统计结果，例如平均速度、最高速度、最低速度、速度分布等。
同时，可以将实际测速结果与相应的限速标准进行对比，以评估该区间的超速情况。
4. 结果讨论
在结果讨论部分，可以对分析结果进行进一步的解读和讨论。
首先，对于超速问题，可以讨论超速的原因和可能导致的交通安全隐患，例如视线受阻、道路状况不良等。
其次，可以针对超速问题提出相应的对策和建议，例如增加限速标志、加大交通警力等。
5. 结论
在结论部分，需要对评估结果进行总结，概括出主要的发现和结论。
同时，还可以强调评估的意义和价值，并提出对未来相关工作的展望。
6. 报告附录
在报告附录部分，可以附上一些关于测速设备的详细信息，例如设备的技术规格和测速数据的原始记录等。
同时，还可以附上相关文献、参考资料等。
需要注意的是，区间测速评估报告应该客观、全面地反映测速数据和分析结果，同时认真科学地论证结论和建议。
此外，在撰写报告时应注意语言简洁明了，逻辑清晰，以便受众能够容易理解报告的内容。
机动车雷达测速仪的模拟测速误差测量结果的不确定度评定及理论意义
机动车雷达测速仪的模拟测速误差测量结果的不确定度评定及理论意义摘要：机动车雷达检测仪是一种采用多普勒效应原理的机动车行车速度实时自动测量装置。
它通常用于机动车的安全保护和行车速度监测。
它准确可靠的价值直接关系到人们的生命安全这是一种劳动计量工具，必须接受国家的强制性检查，只有经过该措施的核查和鉴定才能使用。
关键词：机动车雷达测速仪；模拟测速误差；不确定度引言机动车雷达探测器(以下简称测速仪)是交通警察局判断车辆是否超速的重要执法设备，主要分为固定探测器和移动探测器两类。
2019年，国家市场监督和管理总局将机动车测量仪器列入《实施强制管理的计量器具目录》，并在全国进行了强制性检查。
为了保证汽车雷达测速值的准确性和可靠性，本文对雷达模拟测速误差验证过程中出现的不确定性问题进行了详细评估，可供同行使用。
1机动车雷达测速仪的测速原理机动车频率测试要么固定在道路上，要么安装在道路的一侧，这样，当高清摄像机拍摄车辆超过道路速度限制的图像时，引擎在道路上行驶的速度会自动实时记录下来，车辆行驶到道路上的速度也会自动记录下来。
当前大多数网络驱动器都使用多普勒效应原理，在雷达活动时，恒定或非连续微波被发送到空间正面。
遇到静态对象时，会返回一些微波，但微波频率不会改变。
当你碰到运动目标时(例如b .移动车辆)，反射微波信号发生变化，雷达接收到的微波信号变为。
反射麦克风由雷达传感器以发射频率、所谓多普勒频率、电源滤波器、放大、数字模型转换等以外的反馈频率进行转换。
检测到。
多普勒频率在末端达到速度，以检测目标相对于雷达的径向移动速度，并将数据传输到速度传感器的显示末端。
2警用雷达测速仪器的分类根据我国警察雷达探测器不同使用方法的分类，雷达测速仪器可分为两大类:第一类是移动雷达测速仪器，分为动态和静态两种详细类型，操作员可根据不同情况有选择地安装雷达测速仪这种移动雷达探测器的优点之一是便于携带，可以随时安装，然后定期送到测量技术机构的实验室进行室内测试。
飞机轮速传感器优化设计及其测速方法
165针对飞机轮速传感器低速输出信号幅值不满足要求和抗干扰能力较弱等问题,结合测速系统的测速方法进行研究,对轮速传感器进行电路和结构的优化设计,并采用M/T测速方法进行测速。
实验结果表明,优化后的轮速传感器的输出幅值得到了有效提高,抗干扰能力明显增强,结合合适的测速方法,能够准确采集飞机机轮的速度信号。
0 引言随着航空工业的不断发展,目前大多数飞机都安装了机轮防滑刹车系统。
防滑刹车系统是飞机起降系统的核心部分,主要功能是对飞机的起降、刹车、滑行、转弯等进行控制。
轮速传感器作为防滑刹车系统的一个重要部件,用于检测飞机机轮的速度并产生与轮速成正比的频率信号,提供给刹车盒或飞行控制计算机,从而根据情况决定是否进行刹车。
如果采集的轮速信号出现畸变,幅值不达标等情况,或者测速误差太大,都可能会造成飞机在滑跑过程中出现防滑失效,如抱死或爆胎、刹车失效等安全事故。
因此,轮速传感器的性能以及合适的测速方法,直接影响防滑刹车系统的性能,进而影响飞机的着陆安全以及飞机的各项战术技术指标[1-4]。
目前,在装有防滑刹车系统的飞机上一般装有磁阻式轮速传感器,但是轮速传感器的抗干扰能力比较差,并且在低速状态下会出现幅值较低的现象,在干扰比较大时甚至发生波形畸变的问题。
速度传感器的输出信号提供飞机机轮测速系统,其测速方法是否有效也影响着机轮速度信号是否能够准确采集。
本文针对轮速传感器输出信号的问题以及测速系统的测速方法进行研究,对轮速传感器进行优化设计,并提出合适的测速方法,提高轮速传感器的抗干扰能力,确保能够准确采集飞机轮速信号。
1 轮速传感器的结构及工作原理1.1 轮速传感器的结构轮速传感器主要由定子、转子、线圈、磁钢组件、轴承等零组件构成,结构如图1所示。
1.2 轮速传感器的工作原理轮速传感器依据法拉第磁感应原理工作,其原理图如图2所示。
齿数相同的定子和转子形成闭合磁路,当轮速图1 轮速传感器结构图Fig.1 Structure of wheel speed sensor 图2 轮速传感器工作原理图Fig.2 Working principle of speed sensor收稿日期:2021-08-26作者简介:蔡元宵(1987—),女,陕西定边人,硕士研究生,助教,研究方向:电气工程及其自动化。
测量速度的18种方法
测量速度的18种方法新课程改革的推进和高考改革的不断深入，高考命题更加注重新课程理念的领航作用，“考试容要实现与高中新课程容的衔接，进一步贴近时代、贴近社会、贴近考生实际，注重对考生运用所学知识分析问题、解决问题能力的考查。
”这是适应新课程改革的新考试观的核心容，这更是新高考的命题方向。
从近年高考命题来看，试题越来越体现这一新考试观的核心容。
而这一类问题的选材灵活，立意独特新颖，要求考生能从物理情境中研究对象和物理过程，建立物理模型，利用相应的规律来解决实际问题。
速度是描述物体运动快慢的物理量，在日常生活、社会实践和科学实验中，需要对某些物体的速度进行测量，如交通车辆的速度，子弹的速度，流体的流速，声、光的传播速度等等，那么速度测量方法有几种方法呢？笔者对此作了归纳总结如下，以培养学生创造性思维和发散性思维能力。
1.利用计时器测速度利用电磁打点计时器（电火花计时器）在与运动物体相连的纸带上打点（孔）以记录运动物体在不同时刻的位置，用刻度尺测出纸带某点与相邻点（计数点）间的距离，利用计算得出匀变速直线运动物体的速度。
例1（09·理基卷-18）“研究匀变速直线运动”的实验中，使用电磁式打点计时器(所用交流电的频率为50Hz)，得到如图1所示的纸带。
图中的点为计数点，相邻两计数点间还有四个点未画出来，下列表述正确的是A．实验时应先放开纸带再接通电源B．(S6一S1)等于(S2一S1)的6倍C．从纸带可求出计数点B对应的速率D．相邻两个计数点间的时间间隔为0．02s解析：在“研究匀变速直线运动”的实验中,实验时应先接通电源再放开纸带,A错.根据相等的时间间隔通过的位移有,可知(S6一S1)等于(S2一S1)的5倍,B错.根据B点为A与C的中间时刻点有,C对.由于相邻的计数点之间还有4个点没有画出,所以时间间隔为0.1s,D错.点评：利用方法测定匀变速直线运动物体的速度在力学实验中经常用到，提醒考生要掌握此方法。
多普勒效应是如何测速的——从一道竞赛题谈起
A 多普勒效应是如何测速的——从一道竞赛题谈起索杨军2015年2月16日一、什么是多普勒效应当火车迎面驶来时，听到的汽笛声变高；而车离去时，听到的汽笛声变低。
这个现象和医院使用的彩超同属一个原理，那就是“多普勒效应”。
多普勒效应（Doppler effect ）是为了纪念奥地利物理学家、数学家多普勒（Christian Johann Doppler ）而命名的，他于1842年首先发现并提出了这一理论。
多普勒效应是指：当观察者或波源或它们二者均对介质运动时，观察者接收到的频率跟波源发射的频率一般是不同的。
电磁波的传播虽然不需要介质，但也存在着多普勒效应。
频率偏高简称蓝移，频率偏低简称红移。
波发生的蓝（红）移的程度，跟观察者或波源相对于介质的运动有关，也就是说，存在着一定的对应关系，所以根据蓝（红）移的程度，当然可以计算出观察者或波源的运动速度。
那么多普勒效应究竟是如何测速的？让我们由浅入深，从天才的小学生都能看懂的一道中学物理竞赛题谈起，逐步深究，解开其神秘的面纱。
二、竞赛题的求解如图A 是在高速公路上用超声波测量车速的示意图，测速仪发出并接收超声波脉冲串，根据发出和接收的脉冲串的时间差，就可测出汽车的速度。
图B 中P 1、P 2是测速仪连续发出的两个超声波信号簇，N 1、N 2分别是P 1、P 2由汽车反射回来的超声波信号簇。
测速仪匀速扫描，P 1、P 2之间的时间间隔（周期）为t P ，N 1、N 2之间的时间间隔（周期）为t N ，超声波在空气中的传播速度为v ，求汽车的速度是多少？通过t P 和t N 直接列出方程中学生难以理解。
令发出P 1、P 2和接收N 1、N 2对应的时刻ACD图C图B分别为T P1、T P2、T N1、T N2，则。
借助图C进行分析，设T P1时刻测速仪在O点，汽车在A点，OA之间距离为s，T P1时刻发出的信号P1经过时间后在B点跟汽车相遇并反射，再经过时间后，测速仪接收到N1，这就有了方程①；再设T P2时刻汽车在C点，则CA之间距离为，T P2时刻发出的信号P2经过时间后在D点跟汽车相遇并反射，再经过时间后，测速仪接收到N2，这就有了方程②②-①得则将③④代入⑤，得顺便看图B知，t P＝0.9s，t N＝0.8s，而v＝340m/s，代入⑥式，得出图B的车速三、多普勒效应的测速公式上面得出的⑥式实际就是多普勒效应测速公式的一种形式——周期式。
速度测试实验报告
一、实验目的1. 了解速度测试的基本原理和方法。
2. 通过实验验证不同条件下物体的运动速度。
3. 掌握测量速度所需的仪器和操作方法。
二、实验原理速度是指物体在单位时间内所通过的路程，其计算公式为：v = s/t，其中v表示速度，s表示路程，t表示时间。
在实验中，我们通过测量物体在特定路程内所需的时间，从而计算出物体的速度。
三、实验器材1. 卷尺（测量路程）2. 秒表（测量时间）3. 实验小车4. 平坦的实验场地四、实验步骤1. 准备实验场地，确保实验小车在场地内行驶过程中不受外界干扰。
2. 使用卷尺测量实验场地长度，确保长度在5米以上。
3. 将实验小车放置在起点，确保小车在实验过程中不受外力影响。
4. 同时启动秒表和实验小车，让小车在实验场地内匀速行驶。
5. 当小车到达终点时，立即停止秒表，记录时间t。
6. 重复实验步骤3-5，进行多次实验，取平均值作为实验结果。
五、实验数据实验次数 | 路程s（m） | 时间t（s） | 速度v（m/s）------- | -------- | -------- | --------1 | 5.00 | 3.00 | 1.672 | 5.00 | 2.90 | 1.743 | 5.00 | 3.20 | 1.564 | 5.00 | 2.95 | 1.695 | 5.00 | 3.10 | 1.61六、数据处理1. 计算每次实验的速度v，取平均值作为最终结果。
2. 对实验数据进行统计分析，计算标准差，以评估实验结果的可靠性。
v = (1.67 + 1.74 + 1.56 + 1.69 + 1.61) / 5 = 1.65 m/s标准差σ = √[Σ(v - v平均)² / n] = √[(1.67 - 1.65)² + (1.74 - 1.65)² + (1.56 - 1.65)² + (1.69 - 1.65)² + (1.61 - 1.65)² / 5] ≈ 0.06 m/s七、实验结果与分析1. 实验结果显示，实验小车在实验场地内匀速行驶的平均速度为1.65 m/s，标准差为0.06 m/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于《经典测速方案在低速情况下的研究》的评论
一．虫虫的文章内容的综合：
虫虫在研究中发现了许多现象：
1. m法测速的动态误差是双向的
2. t法测速的动态误差是单向的，当加速度为正时测量转速小于实际
转速。当加速度为负时，测量转速大于实际转速
3. 低速时的动态测量误差大于高速时的动态测量误差
4. 当转速在0附近时，编码器的已经基本丧失反馈功能，甚至连转
向都难以判别
虫虫得出了很有意思且值得思考的观点：
1. m法和t法在低速状态是比较，t法优于m法
2. 按照m法或t法进行系统控制，m法明显超调量大，性能差
3. t法的本质是时间窗口内的平均转速
二．我的思考：
虫虫通过仿真实验获得的结果和所做的分析，使我受益匪浅，启
发我沿着这个思路继续思考，现将我的思考反馈给虫虫和大家。
1. 在电机控制系统中不要使用m法：
主要有以下理由：
（1）延时时间长。t法的延时为一个编码器脉冲周期，而m法的延
时要N个编码器脉冲周期。对于m法的时间窗口必须要使测量有起
码的精度，m法的相对误差=1/N，其中N是时间窗口内的编码器脉
冲个数，假设最低的误差为5%，则N必须大于20，根据这个例子，
m法的延时是t法的20倍以上。这相当于在控制系统上增加了个纯
延时环节。由虫虫提供的仿真实验图也可以佐证这个观点。
从这张图上可以看见，m法的控制系统明显的超调量大，这通常
意味着系统的惯性环节的惯性系数增大，而纯延时环节可以近似
看做惯性环节。
（2）静态精度低：为了兼顾延时，m法的N值不能太大，因此精
度低。而t法精度取决于定时器时钟，现在这个时钟周期都是纳秒
量级的，可以保证t法有很高的精度，特别是在低速时更是如此。
2. 关于t法的动态精度改进的思考：
先引用虫虫说的话： T法测速得到的速度，可以理解是一连串瞬
时速度的加权平均值。受到这个观点的启发，我再作进一步的引
申：当加速度为定值（或近似为定值）时，可知当编码器脉冲边
沿到达后这一瞬间t0，由此测算的改脉冲周期的平均速度和在这
一周期一半时（也就是时间为t0-T/2，T为该脉冲周期）的瞬时速
度相等。也就是说，信号延时了T/2的时间。对于t0时的速度v0=
该周期的平均速度V+T×a/2 其中：T为该脉冲的周期，a为加速
度。于是我们可以预测到t0时的瞬时速度v0。测量的延时时间为
0。而a的测量和计算也须费些心思才能比较完美，这里就不再展
开。
为了让大家比较方便了解测速方法，将我的关于测速方法的文章
附录在下面
伺服电机的测速方法介绍
有些群友说不太了解测速方法，这节专门为这些群友写的，让大
家更顺利的读虫虫的文章。
一般常见的伺服电机测速传感器分为数字，模拟两类。数字的有
光电编码器，磁编码器；模拟的有测速电机；还有一种就是旋转变压
器，它本质上是属于模拟类的，但是通常是将它的信号处理成为数字
类的，因此也把它归结为数字类测速传感器。
本文所说的测速方法都是特指对数字脉冲信号的处理而获得速
度信息的方法。
一般测速方法有3类：M法，T法，M/T法。
1. M法简介：
（1）M法：开一个时间窗口，在这个时间窗口内数编码器脉冲个数，
速度越快，当然对于时间窗口数到的脉冲数就越多。
（2）角速度计算：角速度是指在时间窗口内的平均角速度。
角速度= K×脉冲数 K为定常系数
（3）精度：在时间窗口数到的脉冲数如果是N，其最大的绝对误差
为1个脉冲，则理论的相对误差= 1/N。有个小窍门可以减小这个误
差，就是如果数到的脉冲数为N，则把它改为N+0.5。这时的最大误
差=1/2N。
（4）特点：
a．时间窗口越大，精度越高，但由测量造成的纯延时越大
b．在时间窗口不变的情况下，转速越慢，误差越大。
2. T法简介：
（1）T法： 以编码器脉冲作为时间窗口，在这个时间窗口内，数定
时器时钟源的脉冲数，也就是通常说的捕捉方式。当速度越快，编码
器的时间窗口越短，脉冲个数也越少。
（2）角速度：角速度是指时间窗口内的平均角速度。
角速度= K/N, 其中K为定常系数
（3）精度： 其最大的误差也是一个脉冲。相对误差=1/(N+1)
（4）特点：转速越低，精度越高，但由测量造成的纯延时越大
3. M/T法简介：
（1）M/T法：该法与T法类似，所不同的是T法以一个编码器脉冲
为时间窗口，而M/T法以m个编码器脉冲为时间窗口，数定时器时
钟源的脉冲个数。
（2）角速度：角速度是指在时间窗口内的平均角速度。
角速度=Km/N, 其中K为定常系数，m为组成时间窗口的编码器
脉冲个数，N为时间窗口数到的定时器时钟源脉冲个数。
（3）特点：和T法相比，M/T法在高速时可改善测量精度，但相应
的增加了纯延时。
