高二物理欧姆表和多用电表测试题1
高中物理 第2章 第9节练习使用多用电表练习高二物理试题
点囤市安抚阳光实验学校【金学案】高中物理第2章第9节练习使用多用电表练习 3-1 1．多用电表的使用基本方法．(1)表盘面上“＋”、“－”插孔，表示直流电流挡、直流电压挡的正、负接线柱．因此，不管测什么项目，首先将红表笔插入“＋”插孔，将黑表笔插入“－”插孔，那么用直流电流挡、直流电压挡时，电流从红表笔流入，从黑表笔流出；用电阻挡时由原理图可知，红表笔连接的是表内电源的负极，黑表笔连接的是表内电源的正极，因此，电流是从红表笔流入，从黑表笔流出．(2)测量前，把选择开关旋到相项目的适当量程上，读数时要注意挡位与刻度盘对．直流电流挡、直流电压挡跟电流表和电压表的使用方法一样，要注意所选的量程大于电器两端电压的估计值或通过用电器电流的估计值．2．使用多用电表测量电压．(1)选择直流电压挡合适的量程．(2)将电表与被测电路并联．3．使用多用电表测量电流．(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表串联在电路中．(3)读数时，首先要认清刻度盘上的最小刻度．4．使用多用电表测量电阻．测量：先选挡．①选挡接着欧姆调零；② 换挡重欧姆调零；③示数要乘倍率；④用毕将选择开关拨离欧姆挡，一般旋至交流电压最高挡上或“OFF”挡上；⑤被测电阻要跟电源、其他元件断开．⑥欧姆表指针偏转角度越大时，说明流过欧姆表的电流越大，也说明待测电阻越小.5．二极管的特点及其电阻测量．(1)特点：如图所示，它由半导体材料制成，有两个电极．(2)电阻测量：正向电阻较小，反向电阻较大，可用多用电表判断它的正、负极或区分它的好坏，二极管具有单向导电性．►基础巩固1．(多选)关于多用电表表面上的刻度线，下列说法中不正确的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对D．电阻刻度上的零刻度与直流电流的最大刻度线不对解析：多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对I g.电阻∞刻度线对I＝0，故C选项正确．2．(多选)多用电表测电阻时，下列操作中正确的是(CD)A．测量前检查表针是否指在左端的“0”位置，如不在则要进行欧姆调零B．用“×1”欧姆挡，若指针恰好在刻度30～50的，则待测电阻为40 ΩC．用“×1 k”挡，若指针偏转角度太大，换成“×100”或“×10”或“×1”挡D．每次换挡后都要重欧姆调零解析：要区分欧姆调零与机械调零，A错误；欧姆刻度不均匀，B错误；用“×1 k”挡，若指针偏转角度太大，表明被测电阻很小，换成“×100”或“×10”或“×1”挡，C正确；每次换挡后都要重欧姆调零，D正确．3．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋“×10”挡，但乙重调零，而甲没有重调零．则以下说法正确的是(D)A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：在使用多用电表的欧姆挡时一要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．4．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”位置．(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准解析：使指针对准电流的“0”刻线，旋动机械调零部件S；使指针对准电阻的“0”刻线，旋动欧姆调零部件T；测电阻时若指针偏转角度过小，则待测电阻的阻值很大，据欧姆表测电阻时指针尽可能接近“中值”的原则知，换用较大倍率的挡位，因此A合理；每换一次挡位重调零，则选D；测电阻时两表笔的金属分别与被测电阻两引线相连，选C.答案：(1)S (3)T 0刻线(4)ADC5．(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔________________________________________________________________ ________.根据图所示指针位置，此被测电阻的阻值约为______Ω.(2)(多选)下述关于用多用电表欧姆挡测电阻的说法中正确的是________．A．测量电阻时，如果指针偏转过大，将选择开关S拨至倍率较小的挡位，重调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重调零解析：(1)使用欧姆表时，指针指在“中值”附近较为准确．由图知中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．测量前必须欧姆调零，完毕后，将选择开关拨至交流最高挡，故操作顺序为：c、a、b、e.(2)指针偏转过大，说明电阻示数太小，即选用倍率过高，换用倍率较小挡位，且重调零，A正确．电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果，B错误．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．只要不换挡位，就不用重调零，D错．答案：(1)c、a、b、e 30 k (2)AC6．(1)某同学使用多用电表粗略测量一值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图甲所示．请你简述接下来的测量操作过程：①_________________________________________________________；②_________________________________________________________；③_________________________________________________________；④测量结束后，将选择开关旋到“OFF”挡．(2)接下来采用“伏安法”较准确地测量该电阻的阻值，所用器材如图乙所示．其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω.图中电路已经连接好，请完成电路的连接．(3)图丙是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量__________；当S旋到位置__________时，可用来测量电流，其中S旋到位置__________时量程较大．解析：(1)欧姆表读数时，指针在位置附近时最准确，开关旋到“×1 k”挡时，指针偏角太大，所以改换成小挡位“×100”；换挡后，对欧姆表重进行欧姆调零；所测电阻阻值于表盘示数×倍数．(2)上一问可以粗略地知道被测电阻为几千欧，与电压表的内阻相近，因此安培表用内接法．(3)多用电表测电阻时，电源内置；作电流表时，电阻与表头并联；并联电阻越小，电流表的量程越大．答案：(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)连线如图所示：(3)电阻1、2 1►能力提升7．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，当选用多用电表的________挡．在连接点1、2同时断开的情况下，当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明____________________________________________________________________ ____可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．________________________________________________________________ ________解析：(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压于电源电压而又确电路故障是断路引起时，就可以确断路位置在此两点之间．答案：(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．8．在测金属电阻率的中，某同学连接电路如图所示，闭合开关后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)．(1)若电流表示数为零、电压表示数为E，则发生故障的是________(填“待测金属丝”“滑动变阻器”或“开关”)．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至______________挡(填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)，再将____________(填“红”或“黑”)表笔固在a接线柱，把另一支表笔依次接b、c、d接线柱．(3)若只有滑动变阻器断路，则多用电表的示数依次是________、________、________．解析：(1)若电流表示数为零，说明外电路一是断路，电压表有示数为E，说明电源与电压表之间的连接无断路，所以发生故障的一是待测金属丝．(2)电流表示数为零，说明外电路一存在着断路．因为电源两端有电压，所以不能用欧姆表来检测，只能用电压表(量程高于电源电动势)来检测，没有电压表的情况下，则利用多用电表的10 V直流电压挡来检查故障．多用电表的红表笔和电源的正极相连．(3)若只有滑动变阻器断路，则多用电表的示数依次是0、E、E.答案：(1)待测金属丝(2)直流电压10 V 红(3)0 E E。

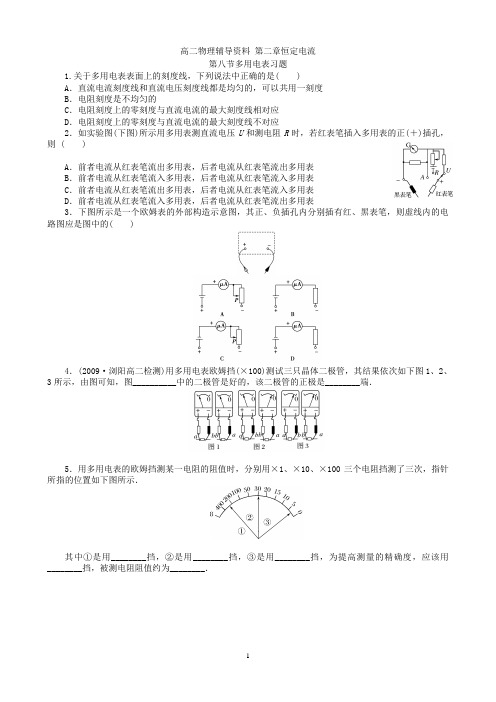

高二物理：第二章恒定电流第八节多用电表的使用和测定电池的电动势和内阻习题及答案
高二物理辅导资料第二章恒定电流第八节多用电表习题1.关于多用电表表面上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．如实验图(下图)所示用多用表测直流电压U和测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( )A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表3．下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的( )4．(2009·浏阳高二检测)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如下图1、2、3所示，由图可知，图__________中的二极管是好的，该二极管的正极是________端．5．用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如下图所示．其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________．6．如图为多用表的示意图，试回答下列问题：(1)当选择开关位置旋至“mA”挡中的“10”挡位时，则测量的是：________.(2)当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是：________.(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的是：________.(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时，正确操作后发现指针的偏转角很小，那么正确的操作步骤依次是：①________②______③________.(5)无论用多用电表进行何种(直流)操作测量，电流都应该是从________表笔经________插孔流入电表．7．如图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试判断通向甲房间的电缆是哪两根？1.如图为一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点以及a、c两点间的电压均为220V，由此可知( )A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通2．在如图所示的电路中，A、B、C分别表示理想电流或电压表，它们的示数以安或伏为单位．当开关S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L1、L2恰好均正常发光．已知灯L1、L2的额定功率之比为1 3，则可断定( )A．A、B、C均为电流表B．A、B、C均为电压表C．B为电流表，A、C为电压表D．B为电压表，A、C为电流表3．一只多用电表的测电阻部分共分R×1、R×10、R×100、R×1k四档，表面电阻刻度如下图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择R×100挡，并按使用规则正确的调整好了多用电表，测量时表针的偏转如图(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________②________③________④________⑤________(填步骤前的字母代号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关旋转到交流电压的最高挡D．在两表笔分离的情况下，调节电表的调整定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上4．下图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5V B．10VC．50V D．250②在测试a、b间直流电压时，红表笔应接触______．(填a或b)③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下列中的某一项有故障).测试点电压示数a、b 有示数c、b 有示数c、d 无示数d、f 有示数A.灯A断路 B．灯B短路C．c、d段断路 D．d、f段断路(2)用欧姆挡检查：①测试前，应将开关S________(填断开或闭合)②测量结果如下表所示，由此可以断定故障是______．测量点表头指针c、dd ee fA.灯A断路 B．灯B断路C．灯A、B都断路 D．d、e间导线断路5．一同学使用多用电表测量某一电阻R x的值．他在调好多用电表后，用“×100”挡测量，发现指针偏转过大．为了更准确地测量，他又进行如下的操作(1)把选择开关拨至“×1K”挡(2)使两表笔接触，然后用螺丝刀轻轻旋动定位螺丝，使指针指零(3)把两表笔分别与R x的两端接触，为使它们接触良好，用手捏接触处，然后读数(4)把表笔从测试笔插孔中拔出，将多用电表放回原处，实验完毕该同学的操作有哪些错误？并改正之．6用伏安法测量金属丝的电阻，现提供如下图（甲）所示的实验器材电源电动势E=4V 。
高中物理试题：多用电表专题
多用电表专题试卷副标题未命名注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明第II卷（非选择题）请点击修改第II卷的文字说明一、实验题1．某科技小组设计了一款测量水库水位系统，包括电路系统和绝缘材料制作的长方体仪器，H=，左右两侧壁铺满厚度、电阻均可忽略的电极板A、正视图如图甲所示。
仪器内部高10mL=的正方形，中间有孔与水库连通。
将仪器竖直固定在水B．仪器底部内侧是边长为20cm中，长方体中心正好位于每年平均水位处，此高度定义为水库水位0m，建立如图甲右侧坐标系。
每隔一段时间，系统自动用绝缘活塞塞住底部连通孔。
(1)为了测量水库中水的电阻率，该小组使用多用电表测量水库水位为0m时的电阻。
小组同⨯倍率的欧姆挡，欧姆调零后测量时发现指针偏转角学首先将多用电表的选择开关旋至100⨯”）。
测量完成后，再通过电阻定律可得R=度过大，则应将倍率换为（填“1k⨯”或“10ρ=Ω⋅。
（用ρ、H表示），最终计算出此处水的实际电阻率为600m(2)小组同学设计的测量电路如图乙所示。
电源电动势为 1.5VE=，电源、电流表内阻均不计，要求能够测量出最高水位，根据（1）中测量的电阻率计算电流表量程至少为mA。
(3)小组同学对设计电路进行了思考和讨论，以下说法正确的是_____A．若电流表的内阻不可忽略，则测量的水位值比真实值偏大B．无论电源、电流表内阻是否可以忽略不计，电流表改装的水位刻度都是均匀的C．若电流表的内阻不可忽略，且水库水位为5m时电流表满偏，则当电流表半偏时水库水位高于平均水位2．某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3kΩ)、电流表(内阻约为1Ω)、定值电阻等。
(1)使用多用电表粗测元件X的电阻。
选择“×1”欧姆挡测量，示数如图(a)所示，读数为Ω。
据此应选择图中的(填“b”或“c”)电路进行实验。
高考物理实验专题：练习使用多用电表(含答案)
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
高考物理真题分项汇编——实验十一：多用电表的使用
高考物理真题分项汇编——实验十一：多用电表的使用根据表中数据在图（c）上描点，绘制U m【答案】 1000#1000.0 132R R R 1.7×10-2 >压力传感器的读数F 1>F 0。
3．（2023·山西·统考高考真题）在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。
（1）用多用电表的电压挡检测电池的电压。
检测时，红表笔应该与电池的___________（填“正极”或“负极”）接触。
（2）某同学设计的实验电路如图（a ）所示。
先将电阻箱的阻值调为1R ，将单刀双掷开关S 与“1”端相接，记录电流随时间的变化。
电容器充电完成后，开关S 再与“2”端相接，相接后小灯泡亮度变化情况可能是___________。
（填正确答案标号）A ．迅速变亮，然后亮度趋于稳定B ．亮度逐渐增大，然后趋于稳定C ．迅速变亮，然后亮度逐渐减小至熄灭（3）将电阻箱的阻值调为221()R R R >，再次将开关S 与“1”端相接，再次记录电流随时间的变化情况。
两次得到的电流I 随时间t 变化如图（b ）中曲线所示，其中实线是电阻箱阻值为___________（填“R 1”或“R 2”）时的结果，曲线与坐标轴所围面积等于该次充电完成后电容器上的___________（填“电压”或“电荷量”）。
【答案】 正极 C 2R 电荷量【详解】（1）[1]多用电表红表笔流入电流，黑表笔流出电流，故电流表红表笔应该与电池的正极接触； （2）[2]电容器充电完成后，开始时两极板电量较多，电势差较大，当闭合“2”接入小灯泡，回路立即形成电流，灯泡的迅速变亮；随着时间的积累，两极板电量变少，电势差变小，流过灯泡的电流减小，直至两极板电荷量为零不带电，则无电流流过小灯泡即熄灭，故选C 。
（3）[3]开始充电时两极板的不带电，两极板电势差为零，设电源内阻为r ，则开始充电时有()E I R r =+由图像可知开始充电时实线的电流较小，故电路中的电阻较大，因此电阻箱阻值为2R ；[4]图像的物理意义为充电过程中电流随时间的变化图线，故曲线与坐标轴所围面积等于该次充电完成后电容器上的电荷量。

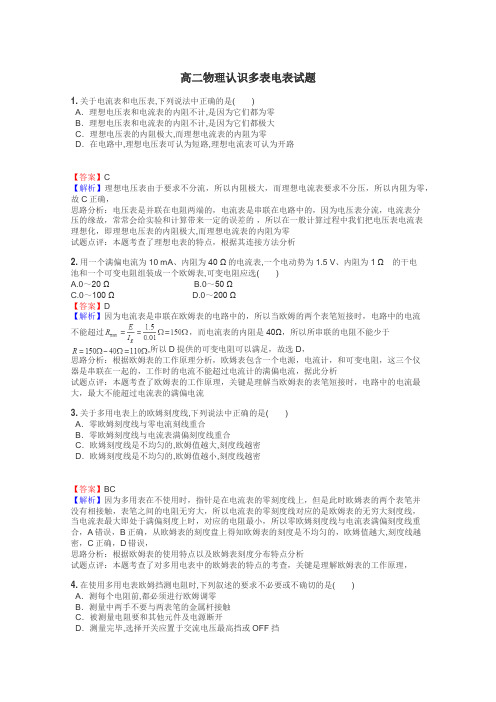

高二物理认识多表电表试题
高二物理认识多表电表试题1.关于电流表和电压表,下列说法中正确的是()A．理想电压表和电流表的内阻不计,是因为它们都为零B．理想电压表和电流表的内阻不计,是因为它们都极大C．理想电压表的内阻极大,而理想电流表的内阻为零D．在电路中,理想电压表可认为短路,理想电流表可认为开路【答案】C【解析】理想电压表由于要求不分流，所以内阻极大，而理想电流表要求不分压，所以内阻为零，故C正确，思路分析：电压表是并联在电阻两端的，电流表是串联在电路中的，因为电压表分流，电流表分压的缘故，常常会给实验和计算带来一定的误差的，所以在一般计算过程中我们把电压表电流表理想化，即理想电压表的内阻极大,而理想电流表的内阻为零试题点评：本题考查了理想电表的特点，根据其连接方法分析2.用一个满偏电流为10 mA、内阻为40 Ω的电流表,一个电动势为1.5 V、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表,可变电阻应选()A.0～20 ΩB.0～50 ΩC.0～100 ΩD.0～200 Ω【答案】D【解析】因为电流表是串联在欧姆表的电路中的，所以当欧姆的两个表笔短接时，电路中的电流不能超过，而电流表的内阻是40Ω，所以所串联的电阻不能少于,所以D提供的可变电阻可以满足，故选D，思路分析：根据欧姆表的工作原理分析，欧姆表包含一个电源，电流计，和可变电阻，这三个仪器是串联在一起的，工作时的电流不能超过电流计的满偏电流，据此分析试题点评：本题考查了欧姆表的工作原理，关键是理解当欧姆表的表笔短接时，电路中的电流最大，最大不能超过电流表的满偏电流3.关于多用电表上的欧姆刻度线,下列说法中正确的是()A．零欧姆刻度线与零电流刻线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D．欧姆刻度线是不均匀的,欧姆值越小,刻度线越密【答案】BC【解析】因为多用表在不使用时，指针是在电流表的零刻度线上，但是此时欧姆表的两个表笔并没有相接触，表笔之间的电阻无穷大，所以电流表的零刻度线对应的是欧姆表的无穷大刻度线，当电流表最大即处于满偏刻度上时，对应的电阻最小，所以零欧姆刻度线与电流表满偏刻度线重合，A错误，B正确，从欧姆表的刻度盘上得知欧姆表的刻度是不均匀的，欧姆值越大,刻度线越密，C正确，D错误，思路分析：根据欧姆表的使用特点以及欧姆表刻度分布特点分析试题点评：本题考查了对多用电表中的欧姆表的特点的考查，关键是理解欧姆表的工作原理，4.在使用多用电表欧姆挡测电阻时,下列叙述的要求不必要或不确切的是()A．测每个电阻前,都必须进行欧姆调零B．测量中两手不要与两表笔的金属杆接触C．被测量电阻要和其他元件及电源断开D．测量完毕,选择开关应置于交流电压最高挡或OFF挡【答案】A【解析】欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，因为不同的倍率的调零电阻不相同，选项A正确.按欧姆表使用的有关规定，其他都是必要的，A正确，思路分析：根据欧姆表的操作要求分析解题试题点评：本题考查了欧姆表在使用过程中应注意的操作，需要知道欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，5.以下关于电流表和电压表的说法正确的是…（）A．都是由电流表G与电阻并联改装而成的B．都是由电流表G与电阻串联改装而成的C．它们本身都有内阻,且电流表内阻很大,电压表内阻很小D．电流表内阻肯定比用来改装的电流表G的内阻小,而电压表内阻肯定比用来改装的电流表G的内阻大【答案】D【解析】由于电流表G的内阻很小，满偏电流很小，所以普通的电流表电压表都是通过电流表G 的改装而成的，当需要大量程的电流表时，需要并联一个电阻分流，并联后电流表的内阻更小，当需要大量程的电压表时需要一个串联一个电阻分压，串联后电压表的内阻更大，所以D正确，思路分析：电压表和电流表是根据串联分压，并联分流原理由电流表G改装而成的，并联电阻变小，串联电阻变大，试题点评：本题考查了电压表和电流表的改装原理，关键是理解串联分压，并联分流原理6.某多用电表的欧姆挡指针的最大偏角为120°,用它去测量Rx="500" Ω的电阻时,指针偏转角为90°,而测另一个电阻时,指针偏转角为75°,则R的阻值为_____________Ω.【答案】900【解析】指针的偏角为120°时对应的电流应为满偏电流，由欧姆定律知，所以当用它去测量Rx="500" Ω的电阻时,指针偏转角为90°可得：解得，当测另一个电阻时,指针偏转角为75°,可得：解得思路分析：测量电阻时，电表内的定值电阻即内阻和被测电阻是串联关系，所以可根据测量Rx="500" Ω的电阻时的信息，解得电表的内阻，然后根据偏转角度解得被测量电阻的阻值试题点评：本题考查了用电表测量电阻的计算，关键是理解欧姆表的工作原理，7.在如图所示,电路的三根导线中,有一根是断开的,电源、电阻器R1和R2及另外两根导线都是好的.为了查出断导线,某学生想先将多用电表的红表笔连接在电源的正极a,再将黑表笔分别接在R1的b端和R2的c端,并观察多用电表指针的示数.在下列选挡中,符合操作规程的是()A．直流10 V挡B．直流0.5 A挡C．直流2.5 V挡D．欧姆挡【答案】A【解析】由于电路中有电源，不能用欧姆挡进行检查，选项D错.因电源电动势为6 V，故不能用直流2.5 V挡检查，选项C错.当黑表笔接c端时，如果是ab导线断开，那么电路中的电流超过0.5 A，不能用0.5 A挡检查，选项B错.正确选项为A.思路分析：根据电路中的最大电流和电动势的电压选取正确量程的仪器，试题点评：在使用电表时一定要注意其量程，绝对不能超过仪器的量程，还有需要注意的是欧姆表内部有电源，8.一个电流表G的内阻为36 Ω,刻度盘上共有刻度20格,当通入100 mA的电流时,指针偏转了4格,当该电流表G接入4 Ω的分流电阻而改装成电流表A时,其量程是___________A;若接入144 Ω的分压电阻而改装成电压表V时,其量程是___________V.【答案】590【解析】电流表G的满偏电流，接4 Ω的分流电阻时，设量程为，则有，解得.设改装的电压表的量程为U，则.思路分析：根据电流表G的刻度是均匀的，按比例求出表头G的满偏电流，根据改装一个大量程的电流表时，需要并联一个定值电阻分流，大量程的电压表时需要一个串联一个电阻分压原理，结合串并联电路规律分析解题试题点评：本题考查了电表的改装计算，关键是明白当需要大量程的电压表时需要一个串联一个电阻分压，改装一个大量程的电流表时，需要并联一个定值电阻分流，9.一电流表,当它并联一个R1="100" Ω的电阻时,电流量程扩大到I1="3" A,当该电流表串联一个电阻R2="300" Ω时,电压的量程扩大到原来的4倍.要使该电流表的量程扩大到7.5 A,则应__________联一个电阻为____________Ω的电阻.【答案】并25【解析】设电流表的满偏电流为，内阻为，当并联时，①串联R2时，②由①②解得：，要使电流表的量程扩大到7.5A，即扩大到原来的5倍，需并联的分流电阻思路分析：改装一个大量程的电流表时，需要并联一个定值电阻分流，则电阻两端的最大电压，和并联的电表的满偏电压相等，然后根据并联电路欧姆定律分析，试题点评：本题考查了电流表的改装计算，关键是明白改装电流表时需要并联一个电阻来分流，10.如图所示是一个电流表、电压表两用表的电路,电流表G的量程是100 μA,内阻是1 000 Ω,电阻R1="0.1" Ω,R2="99" Ω.当双刀双掷电键接到a、b上时,电流表改装结果是什么表?其量程是多少?当双刀双掷电键接到c、d上时,电流表改装结果是什么表?其量程是多少?【答案】电流表 1 A电压表10 V【解析】当双刀双掷电键合到a、b上时(注意：双刀双掷电键的手柄是绝缘的，即合到a、b上时，电流无法从a沿手柄直接到b)，此时小电阻与电流表G并联，起分流作用，电流表改装成安培表．根据并联电路的特点有：，电流表量程为：,当电键合到c、d上时，此时大电阻R2与电流表串联，R2起分压作用，所以电流表已改装成电压表，根据串联电路的特点，电压表量程为：.思路分析：当双刀双掷电键合到a、b上时电流表改装成安培表．当电键合到c、d上时，此时大电阻R2与电流表串联，电流表已改装成电压表，根据串并联电路规律分析解题试题点评：串联电路具有分压作用，可用来改装大量程电压表，并联电路具有分流作用，可用来改装大量程电流表。
欧姆表原理和使用典型题
新教材欧姆表的原理和使用一、单选题（本大题共10小题，共40.0分）1.如图所示，是一个多量程多用电表的简化电路图，测电流和测电压时各有两个量程，还有两个挡位用来测电阻，下列说法正确的是( )A. 当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔C. 当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的2.图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻R g=100 Ω，调零电阻的最大值R0=50 kΩ，电池电动势E=1.5V，两表笔短接调零后，用它测量电阻R x，当电流计指针指时，则R x的阻值是( )在满刻度的13A. 1kΩB. 10kΩC. 100kΩD. 100Ω3.某同学把电流表、干电池和一个定值电阻串联后，两端连接两只测量表笔，做成了一个测量电阻的装置．两只表笔直接接触时，电流表读数是4mA，两只表笔与200Ω的电阻连接时，电流表读数是3mA.现在把表笔与一个未知电阻连接时，电流表读数是2mA，则该未知电阻阻值是( )A. 200ΩB. 300ΩC. 600ΩD. 1200Ω4.图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻R g=100 Ω，调零电阻的最大值R0=50 kΩ，电池电动势E=1.5V，两表笔短接调零后，用它测量电阻R x，当电流计指针指在满刻度的1时，则R x的阻值是( )3A. 5kΩR x 左侧表笔为红色B. 10kΩR x 左侧表笔为红色C. 5kΩR x右侧表笔为红色D. 10kΩR x右侧表笔为红色5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V.用它测量电阻R x，能准确测量的阻值范围是( )A. 30～80kΩB. 3～8kΩC. 300～800ΩD. 30～80Ω6.如图所示的电路为欧姆表原理图，电池的电动势E=1.5V，G为电流表，满偏电流为200μA。
《实验：练习使用多用电表》2022-2023学年高二物理(人教版2019必修第三册)
外形构造
选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位
置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用
时，应把选择开关旋转到OFF挡或交流电压最高档。
5
新知探究
认识多用电表
6
新知探究
多用电表的使用
（1）机械调零：使用前应该调整指针定位螺丝，使指针指到
零刻度。
挡位
(2)若选择开关的位置如白箭头所示，即为“A”挡中的“100mA”挡位
(3) 当选择开关位置旋至如黑箭头所示，即为“Ω”挡中的“×100”挡位
(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，
那么接下来的正确操作步骤应该依次为：改用×1k倍率，重新调零，将红黑表笔
分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值；
(3).当选用量程为10V的电压挡测量电压时,表针也指于图示位置,
6.2
则所测电压为_______V
23
课堂练习
【详解】（1）用倍率为“×100”的电阻挡测电阻，由图示可知
，电阻阻值为：15×100=1500Ω；多用电表测量一个阻值约为
2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是
是“50”相当于“5 mA”。
12
新知探究
使用多用电表应注意事项
（4）测电阻时注意
①测电阻必须把待测电阻隔离。
②牢记两个调零过程，切记换挡需进行欧姆调零。
③欧姆挡是倍率，即读出的示数再乘以挡上的倍率
（5）测试过程中，不准带电旋转选择开关。
（6）每次使用前要机械调零，使用完毕，应将开关旋至“OFF”
11
新知探究
第67讲 欧姆表的原理与多用电表的使用(原卷版)
第67讲 欧姆表的原理与多用电表的使用1．（2022•湖南）小梦同学自制了一个两挡位（“×1”“×10”）的欧姆表，其内部结构如图所示，R 0为调零电阻（最大阻值为R 0m ），R s 、R m 、R n 为定值电阻（R s +R 0m ＜R m ＜R n ），电流计Ⓖ的内阻为R G （R s ＜＜R G ）。
用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关S 与m 接通，电流计Ⓖ示数为I m ；保持电阻R 0滑片位置不变，将单刀双掷开关S 与n 接通，电流计Ⓖ示数变为I n ，则I m I n （填“大于”或“小于”）；（2）将单刀双掷开关S 与n 接通，此时欧姆表的挡位为 （填“×1”或“×10”）；（3）若从“×1”挡位换成“×10”挡位，调整欧姆零点（欧姆零点在电流计Ⓖ满偏刻度处）时，调零电阻R 0的滑片应该 调节（填“向上”或“向下”）；（4）在“×10”挡位调整欧姆零点后，在①②间接入阻值为100Ω的定值电阻R 1，稳定后电流计Ⓖ的指针偏转到满偏刻度的23；取走R 1，在①②间接入待测电阻R x ，稳定后电流计Ⓖ的指针偏转到满偏刻度的13，则R x ＝ Ω。
2．（2022•湖北）某探究小组学习了多用电表的工作原理和使用方法后，为测量一种新型材料制成的圆柱形电阻的电阻率，进行了如下实验探究。
（1）该小组用螺旋测微器测量该圆柱形电阻的直径D ，示数如图甲所示，其读数为 mm 。
再用游标卡尺测得其长度L 。
（2）该小组用如图乙所示的电路测量该圆柱形电阻R x 的阻值。
图中电流表量程为0.6A 、内阻为1.0Ω，定值电阻R 0的阻值为20.0Ω，电阻箱R 的最大阻值为999.9Ω。
首先将S 2置于位置1，闭合S 1，多次改变电阻箱R 的阻值，记下电流表的对应读数I ，实验数据见下表。
根据表中数据，在图丙中绘制出1I −R 图像。
高中物理 第2章 恒电流 第9节 练习使用多用电表练习高二物理试题
点囤市安抚阳光实验学校第9节：练习使用多用电表一、选择题1．桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用电表选择开关拨到“×100 Ω”挡，分别测它们的正、反向电阻加以鉴别：测甲元件时，R正＝R反＝0.5 kΩ；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在∞ kΩ上．则甲、乙、丙三个元件分别是( )A．电容器、电阻、二极管B．电阻、电容器、二极管C．电阻、二极管、电容器D．二极管、电阻、电容器解析：选C 测电阻时，正、反接均相同，故甲为电阻；测二极管时，正接时电阻小，反接时电阻大，故乙为二极管；用多用电表与电容器刚接触时，电表内部电源给电容器充电，电阻较小，当充电完毕时，可看成是断路状态，电阻很大，故丙为电容器，选项C正确．2.如图所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、bc间和cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压挡分别测得b、d 两点以及a、c两点间的电压均为220 V，由此可见( )A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通解析：选C 测量ac时电压为220 V，说明adc段正常，abc这一段电路某点断路，测bd时电压为220 V，说明bad段正常，bcd间某点断路，显然，这两种情况综合的结果便是bc断路．C正确．3.如图所示，电路中有三根导线，其中一根是断的，电源电阻、R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是该同学选用( ) A．直流10 V挡B．直流0.5 A挡C．直流2.5 V挡D．欧姆挡解析：选A 因为被检测的电路为含电源电路，所以选用欧姆挡一不行，D 错误；由于电路中电源电动势为6 V，选择直流2.5 V挡也不安全，C 错误；估测电路中最大电流可能为I max＝ER2＝1.2 A，所以直流0.5 A挡也不可以，B错误；只能选择直流10 V挡，A正确．二、非选择题4．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻对，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，让电表指针尽量指向表盘________(填“左侧”“右侧”或“”)，否则，在可能的条件下，重选择量程，并重复步骤(3)(4)．(6)测量完成后，将选择开关拨向________位置．解析：用多用电表测二极管的反向电阻，将黑表笔接二极管的负极．选择欧姆挡位后将红、黑表笔短接进行调零、使指针指在最右端零位．为测量准确使指针尽量指向表盘的．测量完毕后，将选择开关指向OFF挡．答案：(3)短接(4)红黑(5) (6)OFF挡5．某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表(量程为10 V)的内阻(大约为几十千欧)，该多用电表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至________挡，先将红、黑表笔短接调零后，选用图中________方式连接．在中，某同学读出欧姆表的读数如图所示，为________Ω，这时电压表的读数为________V，请你求出欧姆表电池的电动势为________V.解析：因为欧姆表电阻值的中间值为30，欧姆表指针指刻度附近时，读数误差小，所以欧姆表的选择开关拨到“×1 k”挡；因为欧姆表的黑表笔与欧姆表内部电源的正极相连，所以测量电路该选A；由题图可知：欧姆表读数为40×1 kΩ＝40 kΩ；电压表读数为U＝5.0 V；根据闭合电路欧姆律和串联电路特点：U40＝E40＋30，解得E＝8.75 V.答案：×1 k A 40 000 5.0 8.756．使用多用电表测量电阻时，多用电表内部的电路可以效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．时，将多用电表调至“×1”挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图甲所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色．(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图乙、丙、丁所示，则多用电表的读数为________Ω，电流表的读数为________mA ，电阻箱的读数为________Ω.(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________mA ．(保留3位有效数字)(4)计算得到多用电表内电池的电动势为________V ．(保留3位有效数字) 解析：(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a 表笔为黑色表笔．(2)根据题图读数，多用电表读数为13.0 Ω，电流表读数为56 mA ，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“135”处时实际电流为56 mA ，故指针指到最右端“250”处时，实际电流为56×250135mA≈104 mA．(4)由闭合电路欧姆律E ＝IR ＋Ir 知，E ＝0.056×13.0 V＋0.056 A×r ，Er＝0.104 A ，得E ≈1.57 V.答案：(1)黑 (2)13.0 56 4.6 (3)104 (4)1.577．(1)多用电表是室和生产实际中常用的仪器．使用多用电表进行了两次测量，指针所指的位置分别如图1中a 、b 所示．若选择开关处在“×10 Ω”的电阻挡时指针位于a ，则被测电阻的阻值是________ Ω.若选择开关处在“直流电压2.5 V”挡时指针位于b ，则被测电压是________V.(2)如图2甲所示为一黑箱装置，盒内有电源、电阻元件，a 、b 为黑箱的两个输出端．①为了探测黑箱，某同学进行了以下几步测量： A ．用多用电表的欧姆挡测量a 、b 间的电阻； B ．用多用电表的电压挡测量a 、b 间的输出电压； C ．用多用电表的电流挡测量a 、b 间的输出电流． 你认为以上测量中不妥的有：________(填序号)．②含有电源的黑箱相当于一个“效电源”，a 、b 是效电源的两极．为了测这个效电源的电动势和内阻，该同学设计了如图2乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U I 坐标，根据数据画出了坐标点，如图2丙所示．请你作进一步处理，并由图求出效电源的电动势E ＝________V ，内阻r ＝________Ω.③由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比________，测得的内阻与实际值相比________(填“偏大”“偏小”或“相同”)．解析：(1)多用电表测电阻时用的是“×10 Ω”挡位，故指针位于a 处时被测电阻的阻值为50×10 Ω＝500 Ω，电压表量程为2.5 V ，指针位于b 处时被测电压为1.97 V.(2)①黑箱中存在电源，多用电表的电阻挡不能测量含电源的电路，用多用电表的电流挡测量a 、b 间可能会造成短路．故测量中不妥的是A 、C ．②采用描点法作出U I 图象，如图所示：由图可知，图象与纵坐标的交点为电动势，E ＝1.45 V ，图象的斜率绝对值表示内阻，r ＝1.45－1.000.60Ω＝0.73 Ω.③电压表测量为电源的输出电压，电压表示数没有误差，但电流表测量的却是外电路中一电路中的电流，误差来自于电压表的分流，导致电流表测量的电流小于通过电源的真实电流．利用效电源分析，即可将电压表效为电源内阻，测中测出的电动势为效电阻输出的电压，由图可知，输出电压小于电源的电动势；故可知电动势的测量值小于真实值；测中测出的内阻为实际电源内阻和电压表内阻并联的效电阻，所以测得的内阻与实际值相比偏小．答案：(1)500 1.97(±0.02) (2)①AC ②见解析图 1.45(±0.02) 0.73(±0.02) ③偏小 偏小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.8欧姆表 多用电表 同步练习
1. 欧姆表电阻调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确
的判断和做法是„（ ）
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量
2. 用多用电表测量直流电压U和测量电阻R时，若红表笔插入正（+）插空，则（ ）
A．前者（测电压U）电流从红表笔流入，后者（测电阻R）电流从红表笔流出
B．前者电流从红表笔流出，后者电流从红表笔流入
C．前者电流从红表笔流入，后者电流从红表笔流入
D．前者电流从红表笔流出，后者电流从红表笔流出
3. 如下图中，B为电源，R1、R2为电阻，K为电键。现用多用电表测量流过电阻R2的电流．将
多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）
A．保持K闭合，将红表笔接在a处，黑表笔接在b处
B．保持K闭合，将红表笔接在b处，黑表笔接在a处
C．将K断开，红表笔接在a处，黑表笔接在b处
D．将K断开，红表笔接在b处，黑表笔接在a处
4. 有一个多用电表，其欧姆挡的四个量程分别为“×1”、“×10”、“×100”、“×1 k”。某学
生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，
他应该换用的欧姆挡和测量方法是„„„„„„„„„„„„„„„„„（ ）
A．用“×1 k”挡，不必重新调整调零旋钮
B．用“×10”挡，不必重新调整调零旋钮
C．用“×1 k”挡，必须重新调整调零旋钮
D．用“×10”挡，必须重新调整调零旋钮
5. 如图所示的电路为欧姆表原理图，电池的电动势E=1.5 V，G为电流表，满偏电流为200
μA。当调好零后，在两表笔间接一被测电阻Rx时，电流表G的指针示数为50μA，那么R
x
的值是„„„„„„„„„（ ）
A．7.5 kΩ B．22.5 kΩ
C．15 kΩ D．30 kΩ
6. 在如图所示电路的三根导线中，有一根是断的，电源，电阻R1、R2及另外两根导线都是
好的，为了查出断导线，某学生想先将多用电表的红表笔直接接在电源的正极a，再将黑表笔
分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针示数，在下列选挡中符合操作
规程的是„„„„„„„„„„„„„（ ）
A．直流10 V挡
B．直流0.5 A挡
C．直流2.5 V挡
D．欧姆挡
7. 如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，
已知R3
A．S与1、2连接时，多用电表就成了电流表，且前者量程较大
B．S与3，4连接时，多用电表就成了电流表，且前者量程较大
C．S与3、4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
8. 某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的倍率不够合适，又改
换另一倍率测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量
中的有关操作：
A．将两根表笔短接，并调零
B．将两根表笔分别跟被测电阻的两端接触，观察指针位置
C．记下电阻值
D．将多用电表面板上旋钮旋到“×100 Ω”挡
E．将多用电表面板上旋钮旋到“×10 Ω”挡
F．将多用电表面板上旋钮旋到交流500 V挡
（1）根据上述有关操作将两次的合理实验步骤按顺序写出（用上述操作项目前面的字母
表示，且可以重复使用）。
（2）该电阻的阻值是_______________。
9. 用多用电表欧姆挡（×100）测试三只二极管，其结果依次如图①②③所示，由图可知，
图______________中的二极管是好的，该二极管的正极是______________________端。
10. （2008山东德州模拟）（1）使用多用电表粗测某一电阻，操作过程分以下四个步骤，
请把第②步的内容填在相应的位置上：
①将红、黑表笔分别插入多用电表的“+”“－”插孔，选择开关置于电阻×100挡。
②_________________________________________________。
③把红黑表笔分别与电阻的两端相连，读出被测电阻的阻值。
④将选择开关置于交流电压的最高挡或“OFF”挡。
（2）若上述第③步中，多用电表的示数如图所示，则粗测电阻值为__________________
Ω。
11. 若某欧姆表表头的满偏电流为5 mA，内接一节干电池，电动势为1.5 V，那么该欧姆表
的内阻为多少欧?待测电阻接入红、黑表笔之间时，若指针转至满刻度的43处，则待测电阻的
阻值为多少欧?
【参考答案】
1．BD 2．C 3．C 4．AD 5．B
6．A
因为被检测的电路为含电源电路，所以选用欧姆挡一定不可，由于电路中电源电动势为6
V，所以选用直流2.5 V挡也不安全,估测电路中电流，最大值可能为A2.1A56REI2m，
所以选用直流0.5 A挡也不对，只有选用直流10 V挡。
7．AD
S与1连接时，电阻R1起分流作用，S与2连接时，R1+R2起分流作用，所以，S与1、2
连接时，多用电表就成了电流表，由于前者分流电阻小，所以前者量程较大；S与3、4连接
时，电流表与分压电阻串联，多用电表就成了电压表，由于R3>R4，所以前者量程较小；S与5
连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻。
8．答案：（1）EABDABCF （2）1.8 kΩ
9．答案：② a
10．答案：（1）将红、黑表笔短接，调节调零旋钮，使指针指在电阻的“0”刻度处
（2）2.2×103
11. 解析：3001055.1IER3g内
100300105435.1RIER
RR
E
I
3
x
x
内
内
答案：300 100
