管径计算公式(2020年10月整理).pdf
流量与管径、力、流速之间关系计算公式
流量与管径、力、流速之间关系计算公式流量=管截面积X流速=0、X管内径的平方X流速(立方米/小时)。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q断面水流量（m3/s）CChezy糙率系数（m1/2/s）A断面面积（m2）R水力半径（m）S水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：hf 沿程水头损失（mm3/s）f Darcy-Weisbach水头损失系数（无量纲）l管道长度（m）d管道内径（mm）v 管道流速（m/s）g 重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1、1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500（1）（2）紊流粗糙区>500达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
管径流速流量计算公式
答：消防泵房管道系统设计要求如下：(1)根据《建筑设计防火规范》(GB 50016--2006)规定：1)消防水泵泵组的吸水管不应少于两条，当其中一条损坏时，其余的吸水管应仍能通过全部用水量。
几种消防水泵吸水管的布置如图2—13所示。
2)消防水泵泵组应设不少于两条出水管与消防环状管连接。
当其中一条出水管检修时，其余的出水管应仍能供应用水量。
3)消防水泵应采用自灌式吸水，且当消防水池水位为设计水位的30％时，仍能自灌式吸水，吸水管上应装设闸阀或带自锁装置的蝶阀。
4)消防水泵的出水管上应设止回阀、闸阀或自锁式蝶阀以及检查用压力表和65mm的放水阀门。
当存在超压可能时，出水管上应设置防超压设施。
5)当消防水泵直接从环状市政给水管网吸水时，消防水泵的扬程应按市政给水管网的最低压力计算，并以市政给水管网的最高水压校核。
6)水泵吸水管的流速可采用1～1．2m／s(DN<250mm)或1．2～1．6m／s(DN≥250mm)，水泵出水管的流速可采用1．5～2．0m／s。
7)消防水泵应设置能检测供水能力的压力表和流量计。
图2—13几种消防水泵吸水管的布置(2)根据《高层民用建筑防火规范》(GB 50045——1995)(2005年版)规定：1)一组消防水泵，吸水管不应少于2条，当其中一条损坏或检修时，其余吸水管应仍能通过全部水量。
消防水泵房应设不少于两条的供水管与环状管网连接。
消防水泵应采用自灌式吸水，其吸水管应设阀门。
供水管上应装设试验和检查用压力表和65mm的放水阀门。
2)当市政给水环形干管允许直接吸水时，消防水泵应直接从室外给水管网吸水。
直接吸水时，水泵扬程计算应考虑室外给水管网的最低水压，并以室外给水管网的最高水压校核水泵的工作情况。
方管理论重量表、计算公式-40方管理论重量
方管理论重量表、计算公式方管理论重量表、计算公式型号理论重量（kg/m）型号理论重量（kg/m）20*20*1.20.7550*30*2.5 3.0225*25*1.20.9450*30*3 3.640*40*2 2.2950*32*2 2.240*40*2.5 3.0250*35*2.53.3240*40*4 4.6855*38*22.850*50*2.53.8160*40*2.5 3.81 50*50*34.44 60*40*34.4450*50*4 5.7460*40*45.7460*60*2.5 4.5270*50*47.025.3880*60*37.0960*60*360*60*47.0280*60*48.2270*70*48.2280*60*510.2570*70*510.290*40*2.5 5.1980*80*49.9690*60*510.4780*80*613.85100*60*37.3100*100*411.65100*60*49.16100*100*823100*60*511.53120*120*414.16100*60*4.514.41160*160*4.519.2160*80*4.515.84220*80*6 27.1计算公式：4x壁厚x(边长-壁厚)x7.85 其中，边长和壁厚都以毫米为单位，直接把数值代入上述公式，得出即为每米方管的重量，以克为单位。
如30x30x2.5毫米的方管，按上述公式即可算出其每米重量为：4x2.5x(30-2.5)x7.85=275x7.85=2158.75克，即约2.16公斤当壁厚和边长都以毫米为单位时，4x壁厚x(边长-壁厚)算出的是每米长度方管的体积，以立方厘米为单位，再乘以铁的比重每立方厘米7.85克，得出即为每米方管以克为单位的重量。
管理论重量表计算公式：4x壁厚x(边长-壁厚)x7.85 其中，边长和壁厚都以毫米为单位，直接把数值代入上述公式，得出即为每米方管的重量，以克为单位。

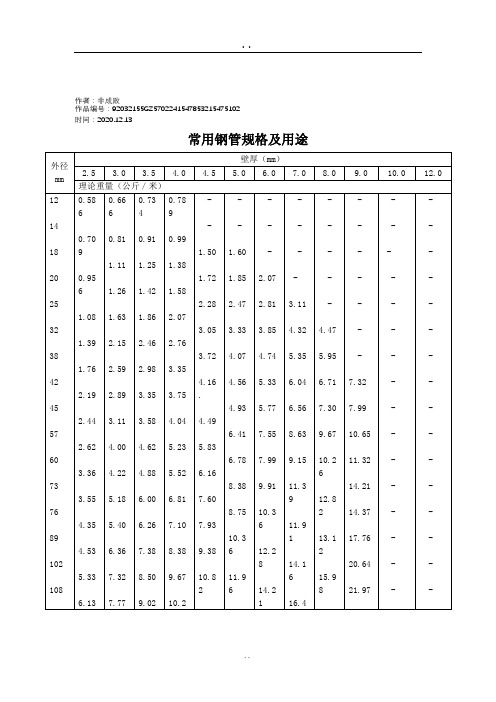

2020年常用钢管尺寸规格一览表
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
常用钢管规格及用途
备注：
管径应以mm为单位，管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以D×δ(外径×壁厚)表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示：当设计均用公称直径DN 表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
钢管每米理论重量计算公式：
W=3.1416*ρδ（D—δ）/1000
W——钢管每米理论重量kg/m；
ρ——钢的密度kg/dm-3；7.81、7.85、7.91
D——钢管的公称外径mm；
δ——钢管的公称壁厚mm；
用途
作者：非成败
作品编号：92032155GZ5702241547853215475102 时间：2020.12.13。
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
水的流量与管径的压力的计算公式
1、如何用潜水泵的管径来计算水的流量Q=4.44F*((p2-p1)/ρ）0.5流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。
以上全部为国际单位制。
适用介质为液体，如气体需乘以一系数。
由Q＝F*v可算出与管径关系。
以上为稳定流动公式。
2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大Q=[H/（SL）]^(1/2)式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911把H=120米，L=1800米及S=6.911代入流量公式得Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强 P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F：F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系：Q=π×r^4×Δp/(8ηL)4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P+ρV2/2=常数，V2表示速度的平方。
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系之袁州冬雪创作一般工程上计算时，水管路，压力罕见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒.流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时).其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒.水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它暗示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在包管用户水量、水压平安的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径.输配水管道水力计算包含沿程水头损失和部分水头损失，而部分水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法.1.1 管道常常使用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，分歧的水流流态，遵循分歧的规律，计算方法也纷歧样.输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的成果.紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区.管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分.水流阻力特征区的辨别方法，工程设计宜采取数值做为辨别式，今朝国内管道常常采取的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特征区划分如表1.沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半实际半经历的计算通式，它适用于流态的分歧区间，其中摩阻系数λ可采取柯列布鲁克公式计算，克列布鲁克公式思索的因素多，适用范围广泛，被认为紊流区λ的综合计算公式.操纵达西公式和柯列布鲁克公式组合停止管道沿程水头损失计算精度高，但计算方法费事，习惯上多用在紊流的阻力过渡区.海曾—威廉公式适用紊流过渡区，其中水头损失与流速的1.852次方成比例（过渡区水头损失h∝V1.75~2.0）.该式计算方法简捷，在美国做为给水系统配水管道水力计算的尺度式，在欧洲与日本广泛应用，近几年我国也普遍用做配水管网的水力计算.谢才公式也应是管道沿程水头损失通式，且在我国应用时间久、范围广，积累了较多的工程资料.但由于谢才系数C 采取巴甫洛夫公式或曼宁公式计算确定，而这两个公式只适用于紊流的阻力粗糙区，因此谢才公式也仅用在阻力粗糙区.别的舍维列夫公式，前一段时期也广泛的用做给水管道水力计算，但该公式是由旧钢管和旧铸铁管管材试验资料确定的.而现在国内采取的金属管道已普遍采取水泥砂浆和涂料做内衬，条件已发生变更，因此舍维列夫公式也基本不再采取.1.2 输配水管道沿程水头损计算的实用公式输配水管道沿程水头计算时，先采取辨别水流的阻力特征用，再选择相应的公式计算，迷信合理，但操纵费事，特别在流速是待求的未知数时，需要采取试算的方法确定雷诺数（Re）很不方便.为了使输配水管道水力计算能知足工程设计的需要，又可以方便的选择计算公式和停止简捷的计算，根据多年来管道水力计算的经历，《室外给水设计规范》GBJ13-86修编报批稿，依据管材的分歧和流速的常常使用范围，确定输配水管道沿程水头损失计算公式如下：（1）塑料管（2）混凝土管（渠）及采取水泥砂浆内衬的金属管道（3）输配水管道、配水管网水力平差计算2.1 管道摩阻系数的属性及应用条件每一个管道沿程水力计算公式都有相应的摩阻系数和确定方法，表达形式也纷歧样.摩阻系数是一个未知数，应由试验确定.但实际应用时，一般都依据分歧的管材和其分歧的内壁光滑程度，参考已有的资料，由设计人员计算时选择采取.该数值非常重要，但随意性很大，而且取值的成果直接影响水力计算成果的精度.因此懂得和熟悉摩阻系数的属性，掌握取值的方法和技巧，也同样是做好管道沿程水力计算的关键.（1）当量粗糙度Δ当量粗糙度是自然（也有称工业）管道，根据水力试验的成果，运用达西公式和尼古拉兹公式计算出的实际值.每种管材都有一个确定的当量粗糙度，且不因流态分歧而改变，在辨别水流流态和选择其他计算公式参数时，经常常使用到当量粗糙度.（2）摩阻系数λ摩阻系数λ可应用在分歧的阻力特征区，分歧区间λ的数值纷歧样.在紊流的光滑区，λ数值仅与雷诺数（Re）有关，且随雷诺数（Re）的增大而减小；在紊流过渡区，λ与雷诺数（Re）和相对粗糙度（Δ/d）两个因素有关；在紊流粗糙区仅和相对粗糙度（Δ/d）有关，只要管材与管径确定（即相对粗糙度Δ/d确定），在该区λ数值应为定值.（3）粗糙系数n 粗糙系数n是采取巴甫洛夫公式和曼宁公式计算谢才公式C时的参数，它适用于紊流的粗糙区，在该区可根据管材内壁光滑程度，选择相应的n值，但一般情况n的取值范围宜大于0.010，否则计算成果误差较大.（4）海曾—威廉系数Ch 海曾—威廉系数适用紊流过渡区，Ch取值范围宜大于120，否则计算成果误差较大.2.2 相应的紊流阻力特征区内分歧摩阻系数间的对应关系（1）（2）紊流粗糙区（其中y采取巴甫洛夫公式计算，若y=1/6即为曼宁公式，这时）3.1 《室外给水设计规范》GBJ13-86修编建议沿程水头损失摩阻系数（△、n、Ch）取值见表2.管道沿程水头损失（n C h△）值表2结论：沿程水头损失计算是输配水管道设计的基础，正确的选用计算公式和采取适宜的摩阻系数，计算成果才干真实的反映管道的水力特性.为包管输配水管道工程设计质量，提高工程的经济效益和规范水力计算方法。
水管水流量及计算
水流量计算表DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为：DN15：15²*3.14/4=176.625平方毫米，合0.0177平方分米。
DN25：25²*3.14/4=490.625平方毫米，合0.0491平方分米。
DN50：50²*3.14/4=1962.5平方毫米，合0.1963平方分米。
设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。
DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。
DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。
注：必须给定流速才能计算流量，上述是按照4米/秒计算的。
管径与流速、流量的计算方法一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1～3米/秒，常取1.5米/秒。
流量=管截面积×流速=0.002827×管径^2×流速 (立方米/小时)水压在0.2mpa ，流量是15立方每小时，要用的管径是多少0.2Mpa的水压全部转换为动能，速度为20m/s，体积流量为15 m^3/h ，可换算为0.0042 m^3/s，则管道面积为：0.0042 / 20 = 0.00021 m^2 =210 mm^2，管路直径为16.3mm，考虑到压力损失，选择20mm的管路就差不多了流量=流速流通面积。
而根据管道水流量计算公式Q=（H/sL）1/2 流量与管道长度存在关系，请问怎么理解？流量=流速过流面积根据管道水流量计算公式Q=VXS V---液体流动的流速S---过流断面的面积L---是流量的单位为每秒升流量与管道长度不存在关系。
它指的是单位时间内通过某一断面液体的数量，与长度没有关系。
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
管径500流量计算公式
管径500流量计算公式
管道流量，是管材横截面积与水流速度的乘积。
1、计算公式：
流量＝管材横截面积×流速
管材横截面积＝3.14×（管材内径/2）2
式中：
流量单位为m³／h
流速单位为m／s
管材内径单位为mm
2、举例：
例：Φ110mm×2.7mm的管材，水流流速为l米／秒时，计算管道内水的流量。
解：首先对管材横截面积单位进行换算：
管材横截面积＝3.14×【(0.11m-0.0027m)/2】²=3.14×0.0029=0.009m²
然后对流速单位进行换算：
流速=1m／s=3600m/h
最后通过流量计算公式进行计算：
流量=管材横截面积×流速=0.009m²×3600m/h=32.4m³／h
扩展资料
1、计算管道流量时，应注意气体和液体的不同；气体介质的流量计算结果是该压力状况下的流量，不同于液体介质的容积流量；不同介质的流速不同，计算时应注意区分。
2、不同管道管壁的粗糙系数也是不一样的，塑料管道绝对粗糙度0.01。
在计算时也要考虑之中。
3、流量测量的流体是多样化的，如测量对象有气体、液体、混合流体；流体的温度、压力、流量均有较大的差异，要求的测量准确度也各不相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或
（`m^3`/h）；用重量表示流量单位是kg/s或t/h。
流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位
为
m/s。
流量与管道断面及流速成正比，三者之间关系：
`Q = (∏ D^2)/ 4 · v · 3600 `(`m^3` / h )
式中 Q — 流量（`m ^3` / h 或 t / h ）；
D — 管道内径（m）；
V — 流体平均速度（m / s）。
根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计
算后方
可代用。例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流
量是DN50管
道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。
给水管道经济流速
影响给水管道经济流速的因素很多，精确计算非常复杂。
对于单独的压力输水管道，经济管径公式：
D=（fQ^3)^[1/(a+m)]
式中：f——经济因素，与电费、管道造价、投资偿还期、管道水头损失计算公
式等多项因素有关的系数；Q——管道输水流量；a——管道造价公式中的指数；
m——管道水头损失计算公式中的指数。
为简化计算，取f=1，a=1.8，m=5.3，则 经济管径公式可简化为：
D=Q^0.42
例：管道流量 22 L/S，求经济管径为多少？
解：Q=22 L/S=0.022m^3/s
经济管径 D=Q^0.42=0.022^0.42=0.201m，所以经济管径可取200mm。
水头损失
没有“压力与流速的计算公式
管道的水力计算包括长管水力计算和短管水力计算。区别是后者在计算时忽略了局部水头损失，只考虑沿程水头损失。（水头损失可以
理解为固体相对运动的摩擦力）
以常用的长管自由出流为例，则计算公式为
H=(v^2*L)/(C^2*R),
其中H为水头，可以由压力换算，
L是管的长度，
v是管道出流的流速，
R是水力半径R=管道断面面积/内壁周长=r/2，
C是谢才系数C=R^(1/6)/n，
2
给水管径选择
管路直径最大流量限制
1、支管流速选择范围0..8～1.2m/s。
2、干管流速选择范围1.2～2m/s。 管径mm 最大流量(L/S) 最大流速(m/s) 最大流量(m3/h)
3、管段压力降选择范围0.3～0.5kgf/cm2。
【3～5m扬程】
25 1.00 2.04 3.6
按压降与管段长度选管径
38 2.50 1.69 9.0
选择参数 50 4.17 2.12 15.0
流速m/s 压力降kgf/cm2 管段长度m 65 6.67 2.01 24.0
0.3 2 100 75 10.00 2.26 36.0
计算值
100 18.40 2.33 66.2
125 30.00 2.44 108.0
计算管径 32.9 mm 150 43.00 2.45 154.8
计算流量 0.25 L/s 175 60.00 2.49 216.0
计算流量 0.9 m3/h 200 83.30 2.69 299.9
250 133.30 2.72 479.9
按水泵流量、预选管径与长度验算压降
300 192.00 2.71 691.2
选择参数
设计流量
m3/h
管径mm 管段长度m
10.00 65 10 计算方法：
计算值
1、黄色格填入实际要求参数。
2、填入管径，若计算值为红色，请加
大管径规格。
流速 0.8 m/s 3、计算值变绿，即为管径合格。
压力降 0.14 kgf/cm2
镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝
塑管 则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的
镀锌管径
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3
米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。管径
单位：mm
管径=sqrt(353.68X流量/流速)
sqrt：开平方
饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
3
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺
准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、
阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括
等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实
际流速按以上过程计算，直至两者接近（叠代试算法）。因此实际中很少友人这
么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算
一般你一户的话，取三个人或者4个人，按照卫生间，厨房设备取用水量，设备比较齐全的
去200-300L/人*天，设备比较简单的，就取150-250L/人*天。住宅按24小时使用设计，（除
以24就是每小时平均用水量）再乘以修正系数，就是最大秒流量，（用水高峰，比如中午的
时候）也就是说你秒流量=（100户*4个人*200L/人*天）/（24h*3600s/h）*2.5=2.31485L/S，
这个就是给水主干管的流量
