硬度单位的转换度换算公式
硬度分类及换算.
硬度分类及换算.洛氏硬度计用于铸铁等工件的洛氏硬度值测量维氏硬度计用于较薄工件的维氏硬度值测量布氏硬度计用于硬度较高的工件布氏硬度值测量里氏硬度计是便携式硬度计，用于不宜拆卸或较大产品的硬度值测量邵氏硬度计用于橡胶类产品邵氏硬度值测量韦氏硬度计用于铝合金类产品韦氏硬度值测量巴氏硬度计用于玻璃钢类产品巴氏硬度值测量万能硬度计用于多种硬度标尺下的硬度值测量显微硬度计维氏硬度计的一种，用于很薄的工件的维氏硬度值测量肖氏硬度计用于测定黑色金属和有色金属的肖氏硬度值（邵氏硬度等同于肖氏硬度）硬度单位的转换度换算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3HRB100＝HV233=HRC21.8HRB99.2＝HV226=HRC20.0HRB96＝HV211=HRC17.0HRC≈0.1HB在160~450HV范围内，HRC=120-1510/√HV（开平方根）硬度单位换算表（洛氏、维氏、肖氏硬度换算表）HRC HV HRA HS81 1618 92.579 1521 91.577 1424 90.5 75 1327 89.5 73 1230 88.5 71 1133 87.5 69 978 86.0 68 940 85.6 97 67 900 85.0 95 66 865 84.5 92 65 832 83.9 91 64 800 83.4 88 63 772 82.8 87 62 746 82.3 85 61 720 81.8 83 60 697 81.2 81 59 674 80.7 80 58 653 80.1 78 57 633 79.6 76 56 613 79.0 75 55 595 78.5 74 54 577 78.0 72 53 560 77.4 71 52 544 76.8 69 51 528 76.3 68 50 513 75.9 67 49 498 75.2 66 48 484 74.7 64 47 471 74.1 63 46 458 73.6 62 45 446 73.1 60 44 434 72.5 5843 423 72.0 5742 412 71.5 56洛氏、维氏、肖氏硬度换算表（二）HRC HV HRA HS 41 402 70.9 5540 392 70.4 5439 382 69.9 5238 372 69.4 5137 363 68.9 5036 354 68.4 4935 345 67.9 4834 336 67.4 4733 327 66.8 4632 318 66.3 4431 310 65.8 4330 302 65.3 4229 294 64.7 4128 286 64.3 4127 279 63.8 4026 272 63.3 3825 266 62.8 3824 260 62.4 3723 254 62.0 3622 248 61.5 3521 243 61.0 3520 238 60.5 34(18) 230 - 33(16) 222 - 32(14) 213 - 31(12) 204 - 29(10) 196 - 28(8) 188 - 27(6) 180 - 26(4) 173 - 25(2) 166 - 24(0) 160 - 24硬度简介及换算关系金属材料抵抗硬的物体压陷表面的能力，称为硬度。
韦氏硬度与维氏硬度换算
韦氏硬度与维氏硬度换算
韦氏硬度和维氏硬度是常见的材料硬度测试方法，它们的国际通
用单位分别为HV和HRC。
两种硬度测试方法在工业领域中被广泛使用，但是当我们需要将其中一种硬度转换成另一种时，就需要进行韦氏硬
度与维氏硬度的换算。
韦氏硬度是一种测量材料在受到指定条件下施加压力时其表面或
者表层深度中的显微坚硬程度的测试方法。
韦氏硬度以金刚石为标准
缩放，即指用相同的测试方法和装置，对相同的金刚石标准进行测试，取得的数值就是100HV。
韦氏硬度测试方法适用于测量较薄的、比较软的金属表面硬度。
它可测量的硬度范围为30HV至940HV。
而维氏硬度则是一种将Rockwell硬度试验方法改进的表面硬度测
试方法。
维氏硬度是以硬质钨碳合金球作为压头，施加在试件表面形
成一个小凸起后，测量压头下陷的深度，以此推算出硬度值的测试方法。
维氏硬度测试方法适用于测量相对较硬的金属材料，如各种合金
钢和工具钢。
维氏硬度测试方法的硬度值范围比较宽，约为14HRC至
70HRC。
韦氏硬度与维氏硬度的换算可基于公式：HV=1.14HRC+14，其中HV 为韦氏硬度，HRC为维氏硬度。
需要注意的是，韦氏硬度与维氏硬度之间的换算是在相同测试条
件下，即测试压力、测试装置、测试基体材料等条件均相同的情况下
才成立。
如果测试条件不同，如测试压力不同、测试装置不同等，其换算结果将发生变化。
最后，韦氏硬度与维氏硬度的换算对于人们在工程领域中进行硬度测试和材料分析有着重要的指导作用。
希望大家在使用硬度测试方法时，能够根据具体情况进行选择，正确获取需要的测试数据。
维氏硬度gpa换算
维氏硬度gpa换算维氏硬度是常用的硬度测试方法之一，通常用于测定各种材料的表面硬度，其原理是通过压入固定的“钻石锥头”或“钨钢球”来测量材料的硬度值。
维氏硬度一般表示为HV，单位为兆帕（MPa）。
下面介绍如何将维氏硬度GPa换算为HV单位。
一、维氏硬度GPa的定义维氏硬度GPa是指材料在压入维氏压头下产生塑性变形时，单位面积所承受的压力。
具体来说，维氏硬度GPa可以按照以下公式计算：HV = 1.8544 × GPa1/2其中，HV表示维氏硬度，GPa表示材料的硬度值，1.8544为常数。
二、维氏硬度GPa与HV单位的换算维氏硬度GPa的计算公式和HV单位之间没有直接的关系，因此需要进行换算。
通常情况下，将维氏硬度GPa转换为HV单位比较简单，只需要将其乘以1000即可。
例如，维氏硬度GPa为10，则其相应的HV值为10000。
三、实际应用中的注意事项在实际应用中，需要注意以下几个方面：1、维氏硬度GPa与HV单位一般用于不同类型材料的硬度测试，因此在具体应用时需要选择相应的测试方法和测试设备。
2、维氏硬度GPa和HV单位往往被用来确定材料的硬度值，但具体数值得到的测试结果可能会受到多种因素的影响，如温度、湿度、测试参数等。
因此，在进行硬度测试时需要根据实际情况进行相应的控制和校准。
3、维氏硬度GPa和HV单位能够提供一定程度的材料硬度信息，但并不能完全描述材料的性能。
因此，在进行材料选择和应用时，需要考虑多种因素，如强度、韧性、耐磨性等。
总之，维氏硬度GPa和HV单位是重要的硬度测试方法之一，能够提供有关材料硬度的基本信息。
在实际应用中，需要掌握其计算方法和换算关系，并根据实际情况进行合理的使用和控制。
莫氏维氏硬度换算
莫氏维氏硬度换算
莫氏维氏硬度换算
莫氏硬度和维氏硬度是常见的用于描述材料硬度的两种单位。
它们不是直接相关的，需要进行换算。
一般来说，莫氏硬度值越大，材料越硬，而维氏硬度值越大，材料越软。
换算公式为：Vickers硬度=0.1892×Rockwell硬度+B。
其中，B 是一个常数，不同规格的测试机使用不同的B值，需要根据具体情况进行换算。
但是莫氏硬度和维氏硬度之间并不一定有直接的定量关系，因为它们的测试原理和实验条件都不同。
因此，在不同的情况下，进行换算时需要特别注意。
硬度换算公式

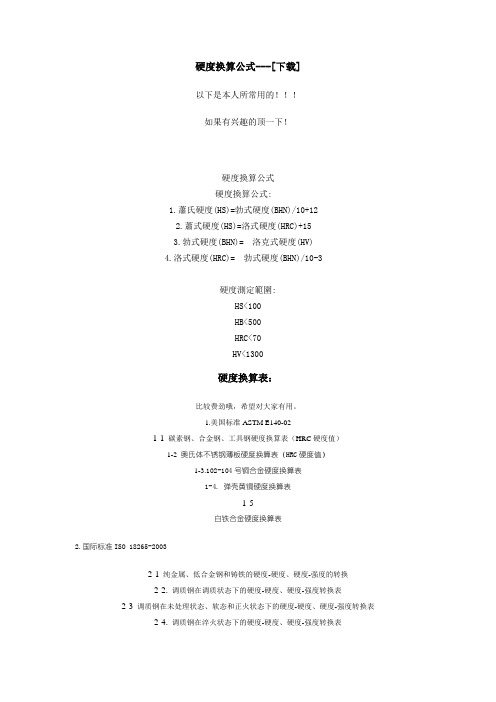

硬度换算公式---[下载]以下是本人所常用的！！！如果有兴趣的顶一下！硬度換算公式硬度換算公式:1.蕭氏硬度(HS)=勃式硬度(BHN)/10+122.蕭式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3硬度測定範圍:HS<100HB<500HRC<70HV<1300硬度换算表：比较费劲哦，希望对大家有用。
1.美国标准ASTM E140-021-1碳素钢、合金钢、工具钢硬度换算表（HRC硬度值）1-2 奥氏体不锈钢薄板硬度换算表（HRC硬度值）1-3.102-104号铜合金硬度换算表1-4. 弹壳黄铜硬度换算表1-5白铁合金硬度换算表2.国际标准ISO 18265-20032-1纯金属、低合金钢和铸铁的硬度-硬度、硬度-强度的转换2-2.调质钢在调质状态下的硬度-硬度、硬度-强度转换表2-3调质钢在未处理状态、软态和正火状态下的硬度-硬度、硬度-强度转换表2-4.调质钢在淬火状态下的硬度-硬度、硬度-强度转换表2-5.冷加工钢的硬度-硬度转换表2-6.纯铜硬度-硬度转换表2-7.弹壳黄铜硬度-硬度转换表2-8铝和铝合金硬度-硬度转换表.2-9.锻铝制品硬度-硬度转换表2-10.镍和高镍合金硬度-硬度转换表3.中国标准3-1.《铝合金硬度与强度换算表》GBn 166-823-2.《铜合金硬度与强度换算表》GB 3771-834、其它4-1.铝合金牌号及典型机械性能表4-2.软金属硬度值换算表4-3.铝合金硬度与机械强度近似参照表4-4.巴氏硬度换算表4-5.软钢、可锻铸铁及非铁金属硬度转换表4-6. Webster硬度转换曲线。
维氏硬度和洛氏硬度换算公式
维氏硬度和洛氏硬度换算公式
洛氏硬度和维氏硬度的换算公式：VHN=HR/0.1891。
洛氏硬度和维氏硬度是用来测量材料硬度的两种测试方法，但是它们有一定的换算关系。
换算关系式如下：VHN=HR/0.1891。
其中，VHN是维氏硬度;HR是洛氏硬度。
1、计算洛氏硬度的维氏硬度例如，洛氏硬度HR=100，则维氏硬度
VHN=100/0.1891=528.5。
2、计算维氏硬度的洛氏硬度例如，维氏硬度VHN=600，则洛氏硬度
HR=600*0.1891=113.46。
洛氏硬度计使用方法：
1、将丝杠顶面及工作台上下端面擦净，将工作台置于丝杠台上。
2、将试件支撑面擦净置于工作台上，旋转手轮使工作台缓慢上升并顶起压头，至小指针指向红点，大指针旋转3圈垂直向上为止。
3、旋转指示器外壳，使C、B之间长刻线与大指针对正。
4、拉动加荷手柄，施加主试验力，指示器的大指针按逆时针方向转动。
5、当指示针转动停止下来后，即可将卸荷手柄推回，卸除主试验力。
6、从指示器上相应的标尺读数。
7、转动手轮使试件下降，再移动试件，按以上(2)-(6)步骤进行新的试验。
8、试验结束后用防尘罩将机器盖好。
维氏硬度计和洛氏换算标准
洛氏硬度和维氏硬度的换算公式：VHN=HR/0.1891。
洛氏硬度和维氏硬度是用来测量材料硬度的两种测试方法，但是它们有一定的换算关系。
换算关系式如下：VHN=HR/0.1891。
其中，VHN是维氏硬度；HR是洛氏硬度。
1、计算洛氏硬度的维氏硬度例如，洛氏硬度HR=100，则维氏硬度VHN=100/0.1891=528.5。
2、计算维氏硬度的洛氏硬度例如，维氏硬度VHN=600，则洛氏硬度HR=600*0.1891=113. 46。
洛氏硬度计使用方法：
1、将丝杠顶面及工作台上下端面擦净，将工作台置于丝杠台上。
2、将试件支撑面擦净置于工作台上，旋转手轮使工作台缓慢上升并顶起压头，至小指针指向红点，大指针旋转3圈垂直向上为止。
3、旋转指示器外壳，使C、B之间长刻线与大指针对正。
4、拉动加荷手柄，施加主试验力，指示器的大指针按逆时针方向转动。
5、当指示针转动停止下来后，即可将卸荷手柄推回，卸除主试验力。
6、从指示器上相应的标尺读数。
7、转动手轮使试件下降，再移动试件，按以上（2）-（6）步骤进行新的试验。
8、试验结束后用防尘罩将机器盖好。
洛氏、布氏、维氏、努氏硬度之间的换算公式大全
洛氏、布氏、维氏、努氏硬度之间的换算公式大全不同种类压痕硬度的换算，在实际应用中，我们得到的硬度可能是通过几种不同的测试方法得到的。
为了方便比较，不同的硬度需要换算。
到目前为止，人们对硬度的换算做了一些研究，但大多数换算公式都是在实践经验的指导下提出的，没有形成公认的换算体系。
以下是国内关于硬度换算的一些研究成果。
1.努氏硬度与维氏硬度的换算(1)以相同硬度的物体对努氏维氏两种压头具有相等的抗力为依据，分别对维氏努氏两种压头在加载荷下的应力进行推导，再根据σHK=σHV得出：HV=0.968HK。
本公式是在低载荷下测得，误差比较大。
此外在硬度值大于HV900时此公式误差很大，失去参考价值。
(2)经过推导与修正提出努氏硬度与维氏硬度的换算公式为经实际数据验证，该公式的最大相对换算误差为0.75%，具有较高的参考价值。
2.洛氏硬度与维氏硬度的换算(1)对Hans·Qvarnstorm提出的The Qvarnstorm换算公式进行修正后得出洛氏硬度与维氏硬度的换算公式为：此公式用我国公布的黑色金属硬度标准数据进行换算，其HRC 误差基本上在±0.4HRC 范围内，其最大误差也仅士0.9HRC，计算的HV误差最大为±15HV。
(2)根据不同压头所受应力σHRC=σHV，通过对洛氏硬度与维氏硬度压痕深度关系曲线的分析得出公式本公式与国家标准实验换算值对照,换算式计算结果与标准实验值之误差为±0.1HRC。
(3)根据实际的实验数据利用线性回归的方法对洛氏硬度与维氏硬度的换算进行探讨，得出公式：该公式适用范围小，误差大，但计算简单，精度不高时也可使用。
3.洛氏硬度与布氏硬度的换算(1)对布氏压痕和洛氏压痕深度关系进行分析，根据压头的应力σHRC=σHB得出换算公式计算结果与国家标准实验值对照，换算式计算结果与标准实验值之误差为±0.1HRC。
(2)根据实际实验数据用线性回归法得到公式该公式误差较大，适用范围较小，但计算简单，在精度不高的情况下可以使用。
硬度换算表
硬度換算公式肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3硬度测定范围HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95)HRB, (20~70)HRC洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致。
本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
硬度换算表(说明清晰)
硬度换算表 4 来源：minsks
各种硬度粗略关系表
巴氏 GYZJ 934-1 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 25 25 26 27 27 28 29 30 30 31 32 33 34 35 37 38 39 40 42 43 45 46 48 50 51 53 55 57 布 氏 10mm 500kg 21 22 23 24 25 26 27 28 29 30 30 31 32 33 34 35 36 38 39 40 41 43 44 45 47 49 50 52 54 56 58 60 62 0.7 1.3 1.9 2.5 3.1 3.6 4.2 4.7 5.3 5.8 6.3 6.8 7.3 7.8 8.3 8.8 9.2 9.7 10.1 10.6 23 26 28 31 34 36 39 41 44 46 48 50 53 55 57 59 61 63 65 67 69 30 34 37 40 43 46 48 51 54 56 59 61 63 66 68 维 氏 韦 氏 5kg B B 洛 E 氏 F H 32 35 37 40 42 45 47 49 51 54 56 58 60 62 64 66 68 70 72 73 75 77 78 80 82 83 85 86 88 89 90 92 93 巴氏 GYZJ 934-1 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 98 100 布 氏 10mm 500kg 60 62 64 67 69 72 75 78 80 84 87 90 94 97 101 105 109 113 117 121 126 130 135 140 145 65 67 70 72 75 78 81 85 88 92 95 99 103 108 112 117 121 126 131 137 142 11.0 11.4 11.8 12.2 12.6 12.9 13.3 13.7 14.0 14.3 14.7 15.0 15.3 15.6 15.9 16.2 16.4 16.7 16.9 17.2 17.4 17.6 17.8 18.0 18.2 18.4 18.6 18.7 18.9 19.0 19.2 19.3 19.4 17 23 28 33 38 42 47 51 55 59 63 66 70 73 76 79 81 84 86 88 90 维 氏 韦 氏 5kg B B 洛 E 71 73 75 76 78 80 81 83 84 86 87 89 90 91 92 94 95 96 97 98 99 100 101 102 103 103 104 105 106 106 107 107 108 氏 F 70 72 74 75 77 79 80 82 83 85 86 88 89 90 91 92 93 94 95 96 97 98 98 99 100 100 101 102 102 103 H 94 95 97 98 99 100 101 102 103 104 105 106 106 107 108 109 109 110 111 111 112 112 113 114
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬度单位的转换度換算公式
1.肖氏硬度(HS)=勃式硬度(BHN)/10+12
2.肖式硬度(HS)=洛式硬度(HR C)+15
3.勃式硬度(BHN)= 洛克式硬度(HV)
4.洛式硬度(H RC)= 勃式硬度(BHN)/10-3
硬度測定範圍:
HS<100 HB<500 HR C<70 HV<1300
(80~88) H RA, (85~95) H RB, (20~70)HRC
洛氏硬度中HRA、H RB、HR C等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致。
本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/m m2)。
2.洛氏硬度(H R) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、
3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
H RB：是采用100kg载荷和直径1.5 8mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
『HK=139.54•P/L2。
式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm。
我国和欧洲各国采用维氏硬度，美国则采用努普硬度。
兆帕（MPa）是显微硬度的法定计量单位，而kg/mm2是以前常用的硬度计算单位。
它们之间的换算公式为1kg/mm2=9.80665Mpa
HLD HRC H RB HV HB[1] HB[2] HSD HLD HRC H RB HV HB[1] HB[2] HSD
300 83 596 33.9 322 314 315 46.3
302 84 598 34.2 325 316 318 46.6
304 85 600 34.5 328 319 320 46.9
306 85 602 34.8 330 322 323 47.2
308 86 604 35.1 333 324 325 47.5
310 87 606 35.4 336 327 328 47.8
312 87 608 35.7 338 330 331 48.2
314 88 610 35.9 341 332 333 48.5
316 89 612 36.2 344 335 336 48.8
318 90 614 36.5 346 338 339 49.1
320 90 616 36.8 349 340 341 49.4
322 91 618 37.1 352 343 344 49.7
324 92 620 37.4 355 346 346 50.1
326 93 622 37.6 357 349 349 50.4
328 94 624 37.9 360 351 352 50.7
330 94 626 38.2 363 354 355 51
332 95 628 38.5 366 357 357 51.3
334 96 630 38.7 369 360 360 51.7
336 97 632 39 372 363 363 52
338 98 634 39.3 375 366 366 52.3
340 99 636 39.6 377 369 369 52.6
342 100 638 39.8 380 371 371 52.9
344 101 640 40.1 383 374 374 53.3
346 101 642 40.4 386 377 377 53.6
348 102 644 40.7 389 380 380 53.9
350 59.6 103 646 40.9 392 383 383 54.2 352 60.3 104 648 41.2 395 386 386 54.6 354 61 105 650 41.5 398 389 389 54.9 356 61.7 106 652 41.7 401 392 392 55.2 358 62.4 107 654 42 404 395 395 55.6 360 63.1 108 656 42.3 407 398 398 55.8 362 63.8 109 658 42.6 411 401 401 56.2 364 64.5 110 660 42.8 414 404 404 56.5 366 65.1 111 662 43.1 417 407 407 56.9 368 65.8 112 664 43.4 420 410 410 57.2 370 66.4 114 666 43.6 423 413 413 57.5 372 67 115 668 43.9 426 417 417 57.9 374 67.7 116 670 44.1 429 420 420 58.2 376 68.3 117 672 44.4 433 423 423 58.5 378 68.9 118 674 44.7 436 426 426 58.9 380 69.5 119 676 44.9 439 429 429 59.2 382 70.1 120 678 45.2 442 432 432 59.5 384 70.6 121 680 45.5 446 435 435 59.9 386 71.2 123 682 45.7 449 439 439 60.2 国家标准硬度转换表 : 副本
国家标准硬度HR C/HB/HL/HV/HS转换表。
